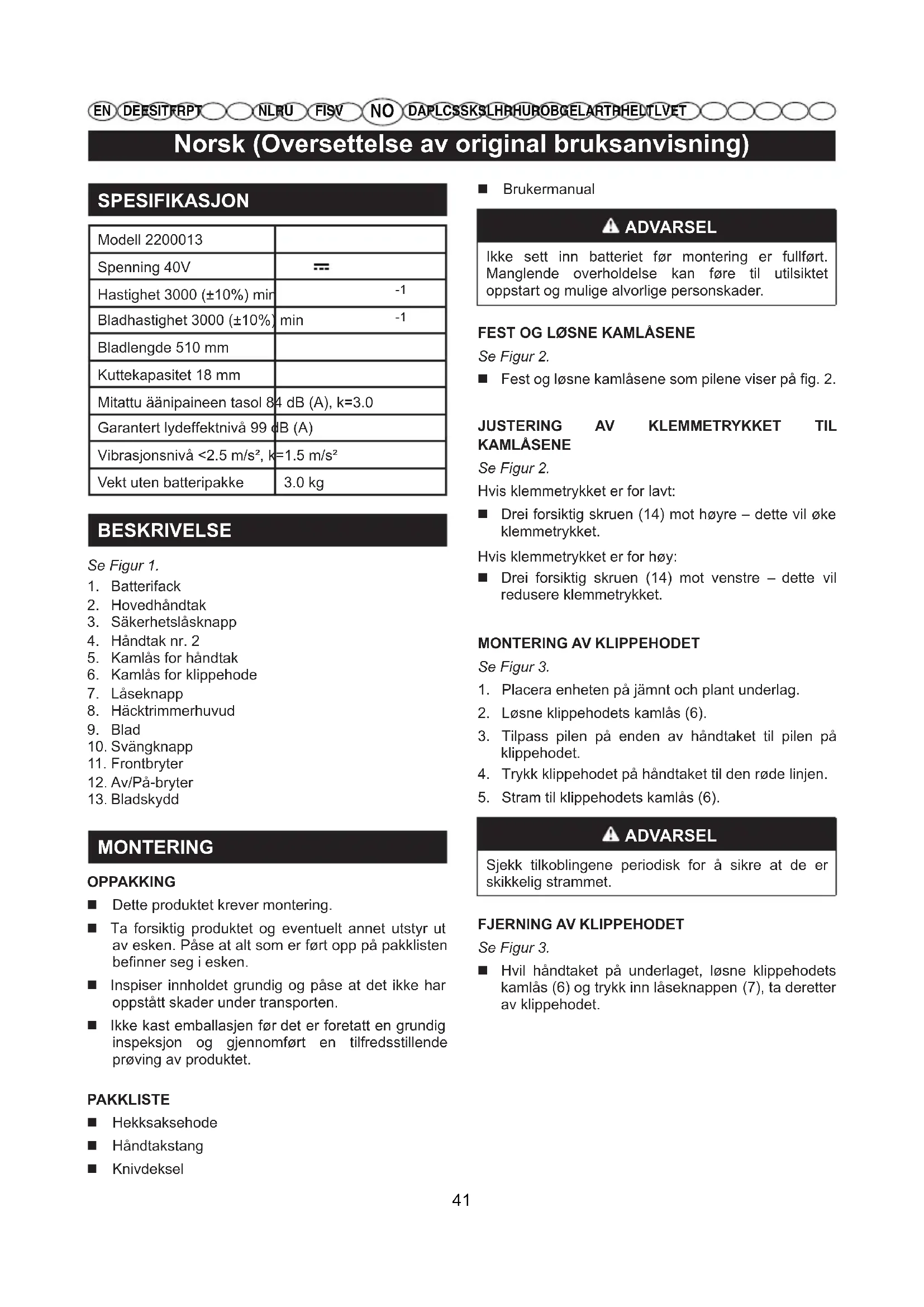

BRUKSANVISNING P60PHT Powerworks

Norsk (Oversettelse av original bruksanvisning)

SPESIFIKASJON

Modell 2200013
Spenning 40V	=
Hastighet 3000 (±10%) mir	-1
Bladhastighet 3000 (±10%)	min -1
Bladlengde 510 mm
Kuttekapasitet 18 mm
Mitattu äänipainen tasol 84 dB (A), k=3.0
Garantert lydeffektnivå 99 dB (A)
Vibrasjonsnivå <2.5 m/s2, k=1.5 m/s2
Vekt uten batteripakke	3.0 kg

BESKRIVELSE

Se Figur 1.

Dette Produktet krever montering.
Ta forsiktig produkt et og eventuelt annet utstyr ut av esken. Pase at alt som er ført opp pa pakklisten befinner seg i esken.
Inspiser innholdet grundig og pase at det ikke har oppstatt skader under transporten.
Ikke kast emballasjen for det er foretatt en grundig inspeksjon og gjennomfort en tilfredsstellende prving av produitet.

PAKKLISTE

Hekksaksehode
Handtakstang
Knivdeksel

Brukermanual

ADVARSEL

Ikke sett inn batteriet for montering er fullført. Manglende overholdelse kan fore til utilsiktet oppstart og mulige alvorlige personskader.

FESTOGLOSNEKAMLASENE

Se Figur 2.

Fest og Iosne kamlasene som pilene viser pa fig. 2.

JUSTERING AV KLEMMETRYKKET TIL KAMLASENE

Se Figur 2.

Hvis klemmetrykket er for lavt:

Drei forsiktig skruen (14) mot høyre - dette vil øke klemmetrykket.
Hvis klemmetrykket er for hoy:
Drei forsiktig skruen (14) mot venstre - dette vil redusere klemmetrykket.

MONTERING AV KILIPPEHODET

Se Figur 3.

Sjekk tlikoblingene periodisk for a sikre at de er skikkelig strammet.

FJERNING AV KILIPPEHODET

Se Figur 3.

Hvil handtaket pa underlaget, Iosne klippehodets kamlas (6) og trykk inn Iaseknappen (7), ta deretter av klippehodet.

Norsk (Oversettelse av original bruksanvisning)

BETJENING

ADVARSEL

Ikke la fortrolighet med dette produit gjore deg uforsiktig. Husk at et uoppmerksom brokdel av et sekund er nok til a pafore alvorlig skade.

ADVARSEL

Bruk alltid vernebriller med sidevern nár du betjener kraftverktøy. Unnlatelse av a gjore dette kan.fore til at objekter kastes i øynene dine, og forer til mulig alvorlig skade.

ADVARSEL

Bruk ici noen fester ell tilleggsutstyr som ici er anbefalt av produsenten av dette produktet. Bruken av fester ell tilleggsutstyr er ici anbefalt, ettersom det kan fore til alvorlige persorskader.

SETTE INN OG FJERNE BATTERIET

Se Figur 4.

1. For a sette inn batteriet (15) still det på linje med batterihuset (1) på verktøyet. Dra batteriet sidelengs inn i batterihuset og dytt det til batterietkommen papiass.
2. Skyv pà frigjöringsknappen (16) for à ta ut batteriet. Dette férer til at batteriet hever ut verktøyet. Dra batteriet ut av batterihuset.

SLA VERKTØYET P A OG AV

ADVARSEL

La verktoyet arbeide i sitt eget tempo. lkke overbelast.

Slapa

Se Figur 5.

1. Trykk den fremre avtrekkeren (11).
2. Skyv laseknappen (3) bakover med tommelen samtidig som du trykker pa/av-bryteren (12).
3. Slipp sikkerhetslaseknappen (3). Fortsett Å trykke pa/av-bryteren for utvidet funksjon.

Slà av

Se Figur 6.

1. Frigjør den fremre avtrekkeren (11) og pa/av-bryteren (12).
2. Ved frigjøring av startbryteren (12) vil

sikkerhetslåsbryteren (3) automatisk gä tilbake til LAST posisjon.

JUSTERE VINKELEN PÅ HEKKETOPPLOKKET

Se Figur 7.

Hekketopplokket dreier 135^ og kan lases i 7 posisjoner i det området.

1. Trykkvippebryeren (10).
2. Samtidig som vippebryteren trykkes beveges hodet forover aller bakover.
3. Slipp svingeknappen sá snart hekketopplokket er i onsket posisjon.
4. Hekketopplokket lases pa plass.

JUSTERING AV STANGLENGTHEN

Se Figur 8.

1. Hvil handtaket (3) på underlaget.
2. Løsne handtakets kamlås (5) og juster handtakskaftet til en komfortabel lenghte.
3. Stram til handtakets kamlas.

TIPS FOR OPTIMAL BRUK

Se Figur 9-10.

Start med a klippe toppen av hekken. Vipp verktoyet noe (optil 15^ relativ til linjen pa kutten) sik at bladspissen peker mot hekken (FIG.9). Dette gjør at bladene klipper mer effektivt. Hold verktoyet i onsket vinkel og beveg det stødig langs kuttelinjen. Det dobbeltsidige bladet lar deg klipp i begge retninger.
For a fã til et veldig rett kutt, strekk et stykke streng langs lengden av hekken i ønsket høyde. Bruk strengen som en retningslinje, og klipp rett over den.
■ Klipp oppover med veksten for a oppna flate sider. Yngre stammer beveger seg utover nar bladet klippes nedover, og forer til grunne plaster i hekken. (FIG.10)
Unngå fremmedlegemer. Unngå særlig harde objekter som metalledninger og rekkverk, ettersom disse kan skade bladene.
Olje bladene regelmessig.

ADVARSEL

Hold hendene vekk fra bladet. Kontakt med bladet vil forarsake alvorlige personskader.

Norsk (Oversettelse av original bruksanvisning)

VEDLIKEHOLD

RENGJØRING AV MASKINEN

Rengjør maskinen nøye for støv og skitt hver gang den har vaert i bruk.

Hold maskinen, spesielt motoren, fri for 1ov, grener eller overflodig fett for a redusere risikoen for brann.
Rengjor alltid maskinen etter bruk med en ren klut fuktet med noytralt rengjoringsmiddel.
Fjern alle spor av fuktigkeit med en ren og myk klut.
På lang sikt kan fuktigkeit forårsake elektrisk støt.
Ilke bruk aggressive rengjoringsmidler erler losemidler for a rengjore plastdelene erler handtakene.
Ilke bruk vannsprut, og unngå a vete motoren og elektriske deler.
For a unnga overopbehing og skader pa motoren eller batteriet ma grillene pa kjoleluftinntaket alltid holds rene og frie for skitt.

1. Foreta rengjoring.
2. Kontroller at ingen deler har løsnet eller er skadet. Bytt eventuelt ut ødelagte komponenter, stram skruer eller bolter som har løsnet eller kontakt et autorisert servicesenter.

3. Maskinen ma lagres

4. pã et tørt sted,
   -beskyttetmotdarligveer,
   -utilgengelig for barn.
   Pass pä a fjerne nokler aller redskaper brukt til vedlikeholdet.

LAGRING AV BATTERIET

Batteriet m' oppbevares pa et skyggefylt og kjolig sted uten fuktighet.

MERK: I lengre perioder ute av bruk, ma man lade opp batteriet hver 2. maned for a forlenge levetiden.

RENGJØRING

OG

SMØRING

AV

KILIPPEINNRETNINGEN

ADVARSEL

Ikke ta på klippeinnretningen for tenningsnokkelen er tatt ut og klippeinnretningen har stoppet welt.

Etter haverarbeidsokt,anbfalesdetarengjoreog smore knivbladene,foraokeeffektiteten og levetiden:

Sett gressklipperen i rett posisjon og godt plantet pa bakken.
Rengjør knivbladene med en torr klut og bruk en børste i tilfelle hardsittende skitt.
Smør knivbladene ved á legge pa et tynt lag med spesifikk olje, helst ikke forurensende, lungs den øvre kanten pa knivbladet.

■ Hold bolter, skruer og mutrer trukket godt til, for a vare sikker pa at maskinen alltid er sikkert a bruke.
■ Kontroller jevnlig at handtaket er festet skikkelig.

LAGRING

LAGRING AV MASKINEN

1. Fjern batteriet fra setet og sorg for at det lades;
2. Sett pà KNIVBLADvernet.
3. Vent til motoren er tilstrekkelig avkjolt.

Norsk (Oversettelse av original bruksanvisning)

FEILSØKING

PROBLEM MULIG	ÄRSAK	LØSNING
Motoren stopper under arbeidet.	Batteriet er ikke satt riktig inn.	Forsikre deg om at batteriet er korrekt satt på plass.
	Ødelagt maskin.	Ikke bruk maskinen, ta ut batteriet og ta kontakt med et Servicesenter.
Med sikkerhetslåse-knappen og utøseren på dreier ikke klippemåten.	Maskin ødelagt.	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og ta kontakt med et Servicesenter.
Klippeinnretningen overopphetes under arbeidet.	Utilstrekkelig smøring av knivblader.	Stopp maskinen, vent på at klipppeinnretningen stopper, fjern batteriet, smør knivbladene.
Man registerer støy og/eller vibrasjoner under arbeidet.	Løse eller skadde deler.	Stopp maskinen, fjern batteriet og gjør følgende: - Kontroller skadene. - KontROLLER od det finnes deler som har løsnet, og stram dem. - Bytt ut ellre reparer de ødelagte delene med nye deler med tilsvarende eigenskaper.
Det ryker fra maskinen vedBruk.	Maskin ødelagt.	Ikke bruk maskinen. Stopp maskinen med en gang, ta ut batteriet og kontakt et servicesenter.

Klipperhovedet kan vippes 135^ og kan lases i 7 positioner inden for dette omrade.

-et tort sted
-beskyttet mod vind og vejr
-utilgaengeligt for born.
- sorg for at have fjernet nogler og værktj anvendt til vedligeholdelse.

OPMAGASINERING AF BATTERIET

Alle nye Powerworks Tools-maskiner dekkes av en 2-irig garanti for dele og arbeid beregnet fra kjopsdato. En 30-dagers garanti er tilgiengilig for maskiner som brukes profesjonelt idet Powerworks Tools i hovedsak retter seg mot gjor-det-selv-forbrukere. Garantien kan ikke overføres.

BEGRENSINGER

Denne garantien gjelder bare defekte deler/komponenter og dekker.\ ikke reparasjoner pa grunn av:

1. Normal slitasje.
2. Rutinemessige oppgraderinger aller justeringer.
3. Skader som folge av feilaktig bruk/misbruk ellersvanskjotsel.
4. Overoppvarming som fge av manglende vedlikehold.
5. Skade som følge av at festeanordninger læsner på grunn av manglende vedlikehold.
6. Skade som følge av rengjøring med vann.
7. Maskiner vedlikeholdt aller reparert av et verksted som/DD er autorisert av Powerworks Tools.
8. Maskiner som er feilaktig montert aller justert.
9. Skade som ffolge av feilaktig bruk av maskinen.
10. Skade som ffolge av feil vinterklargjoring (trykkskiver)

11. Deler som forbruksartikler dekkes normalsett/DDke av garantien,inkludert men/DDke begrenset til:

12. Batterier

13. Elektriske ledninger
14. Kniver og knivenheter
    Reimer
    Filtre

15. Chucker og verktøyholdere

16. Visseprodukter kaninneholdekomponenter som motorerller transmisjoner fra en annen produsent. Disse delene vil dekkes av garantien til vedkommenede produsent unntatt der Greenworks Tools Europe GmbH er villig til a dekke krav utenfor nevnte produsents garantperiode.

17. Bruktkjopteprodukterdekkesikkeavdennegarantien.
18. Montering av reservationer, erstatninger erller ekstra komponenter som ikke er levert eller godkjent av Greenworks Tools Europe GmbH.

Garanti

For à kunne kreve en at garantien gjores gjeldende mä eieren kinne framlegge originalkvittering for kjopet. Utskrift av kredittkortavregning kvaliferer ici som tilfredsstillebevis for kjop. Dersom eieren krever at garantien gjores gjeldende mä produit returneres til stedeh hvor det ble kjapt sammen med originalkvittering for kjopet. Maskinen vil bli sendt til vart sentrale serviceverksted og en inspeksjon foreatt. Hvis det fastslas at maskinen har en feil som dekker es garantien vil den bli reparert og sendt tilbake til eieren kostnadsfritt. Maskiner med en utsalgspris pa under €100 inkludert mva. vil generelt sett blierstattet.

Hvis sentralverkstedet finner at maskinen har en feil som ikke dekkes av garantien vil eieren bl orientert om at de ma selv betale for kostnadene ved en reparasjon.

Disse garantibestemmelsene vil kinne endres fra tid til annen for a vare i overensstemmelse med nyeprodukter. En kopi av de nyeste garantibestemmelsene finnes pa www.greenworkstools.eu.

Powerworks Tools garant politik for g or det sely-maskiner

GARANTIPERIODE

Navn og adresses på vedkommenende person som er autorisert til Å kompilere den tekniske datafilen:

Navn: Peter Soderström

Adresse: Hjortronvagen 3,555 93 Jönköping,Sweden

I tillegg erklærer vi at

■ falgende (deler/bestemmelser i) harmoniserte europeiske standarder er benyttet EN 60745-1; EN 60745-2-15; EN ISO 3744; ISO 11094; EN 55014-1; EN 55014-2; EN ISO 10517

Malt lydeffektnivå 96.4 dB(A)

Garantert lydeffektnivå 99 dB(A)

Samsvarsvurderingsmetode til Tillegg V/Direktiv 2000/14/EC

Sted, dato: Changzhou, 04/20/2016 Signatur: Ted Qu Haichao

Kvalitetsdirektor

Ted qu

EC OVERENSSTEMMELSESERKLAERING

Fabrikant: Changzhou Globe Co., Ltd.
