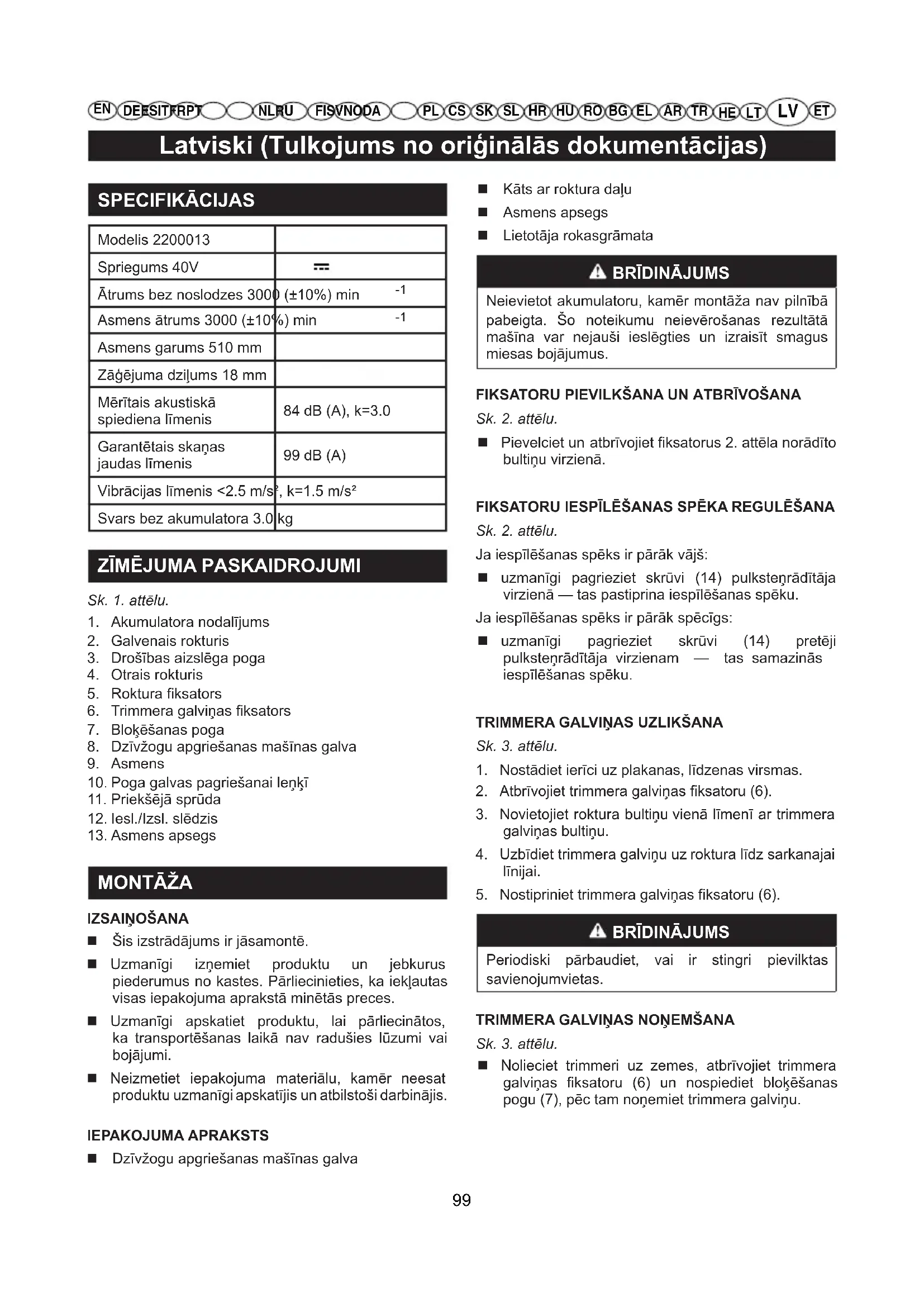

LIETOŠANAS INSTRUKCIJA P60PHT Powerworks

Asmens garums 510 mm Zāģējuma dziļums 18 mm Mērītais akustiskā spiediena līmenis 84 dB (A), k=3.0 Garantētais skaņas jaudas līmenis 99 dB (A) Vibrācijas līmenis <2.5 m/s², k=1.5 m/s² Svars bez akumulatora 3.0 kg

1. Akumulatora nodalījums

2. Galvenais rokturis

3. Drošības aizslēga poga

6. Trimmera galviņas ksators

8. Dzīvžogu apgriešanas mašīnas galva

10. Poga galvas pagriešanai leņķī

11. Priekšējā sprūda

Šis izstrādājums ir jāsamontē. Uzmanīgi izņemiet produktu un jebkurus piederumus no kastes. Pārliecinieties, ka iekļautas visas iepakojuma aprakstā minētās preces. Uzmanīgi apskatiet produktu, lai pārliecinātos, ka transportēšanas laikā nav radušies lūzumi vai bojājumi. Neizmetiet iepakojuma materiālu, kamēr neesat produktu uzmanīgi apskatījis un atbilstoši darbinājis. IEPAKOJUMA APRAKSTS Dzīvžogu apgriešanas mašīnas galva Kāts ar roktura daļu Asmens apsegs Lietotāja rokasgrāmata

Neievietot akumulatoru, kamēr montāža nav pilnībā pabeigta. Šo noteikumu neievērošanas rezultātā mašīna var nejauši ieslēgties un izraisīt smagus miesas bojājumus. FIKSATORU PIEVILKŠANA UN ATBRĪVOŠANA Sk. 2. attēlu. Pievelciet un atbrīvojiet fiksatorus 2. attēla norādīto bultiņu virzienā. FIKSATORU IESPĪLĒŠANAS SPĒKA REGULĒŠANA Sk. 2. attēlu. Ja iespīlēšanas spēks ir pārāk vājš: uzmanīgi pagrieziet skrūvi (14) pulksteņrādītāja virzienā — tas pastiprina iespīlēšanas spēku. Ja iespīlēšanas spēks ir pārāk spēcīgs: uzmanīgi pagrieziet skrūvi (14) pretēji pulksteņrādītāja virzienam — tas samazinās iespīlēšanas spēku.

1. Nostādiet ierīci uz plakanas, līdzenas virsmas.

2. Atbrīvojiet trimmera galviņas fiksatoru (6).

3. Novietojiet roktura bultiņu vienā līmenī ar trimmera

4. Uzbīdiet trimmera galviņu uz roktura līdz sarkanajai

Periodiski pārbaudiet, vai ir stingri pievilktas savienojumvietas.

TRIMMERA GALVIŅAS NOŅEMŠANA

Sk. 3. attēlu. Nolieciet trimmeri uz zemes, atbrīvojiet trimmera galviņas fiksatoru (6) un nospiediet bloķēšanas pogu (7), pēc tam noņemiet trimmera galviņu. 99Latviski (Tulkojums no oriģinālās dokumentācijas)

Saglabājiet modrību visu darbarīka lietošanas laiku. Neaizmirstiet, ka pat mirklis neuzmanības var izraisīt nopietnu traumu.

Strādājot ar elektroinstrumentiem, vienmēr valkājiet aizsargbrilles vai drošības brilles ar sānu aizsargiem. Šo noteikumu neievērošanas rezultātā acīs var trāpīt svešķermeņi un jūs varat gūt smagas traumas.

Nelietojiet pierīces vai piederumus, ko nav ieteicis šī izstrādājuma ražotājs. Šādu neapstiprinātu pierīču vai piederumu lietošana var radīt nopietnus ievainojumus. AKUMULATORA IEVIETOŠANA UN IZŅEMŠANA Sk. 4. attēlu.

1. Ievietojot akumulatoru (15), salāgojiet to ar

darbarīka akumulatora nodalījuma (1) atzīmi. Iebīdiet akumulatoru akumulatora nodalījumā un iespiediet, līdz tas nofiksējas.

Ļaujiet darbarīkam darboties ar savu ātrumu. Nepārslogojiet. Ieslēgšana Sk. 5. attēlu.

1. Saspiediet priekšējo sprūdu (11).

2. Pavelciet drošības bloķēšanas pogu (3) atpakaļ,

izmantojot īkšķi, un tajā pašā laikā piespiediet iesl./ izsl. slēdzi (12).

3. Atlaidiet drošības bloķēšanas pogu (3). Turpiniet

turēt iesl./izsl. slēdzi ilgākai darbībai. Izslēgšana Sk. 6. attēlu.

1. Atlaidiet priekšējo sprūdu (11), tad atlaidiet iesl/izsl.

2. Atlaižot iesl./izsl. slēdzi (12), drošības bloķēšanas poga

(3) tiks automātiski atiestatīta bloķēšanas pozīcijā. APGRIEŠANAS MAŠĪNAS GALVAS LEŅĶA REGULĒŠANA Sk. 7. attēlu. Apgriešanas mašīnas galvu var pagriezt 135 ° leņķī un šajā diapazonā nofiksēt 7 darba pozīcijās.

1. Nospiediet balsta pogu (10).

2. Spiežot balsta pogu, bīdiet galviņu uz priekšu vai

3. Atlaidiet pogu galvas pagriešanai leņķī pozīcijā,

kurā vēlaties nofiksēt mašīnas galvu.

4. Šajā pozīcijā tiks nofiksēta apgriešanas mašīnas

2. Atbrīvojiet roktura fiksatoru (5) un pielāgojiet kāta

vārpstu atbilstošā garumā.

IZMANTOŠANAI Sk. 9-10. attēlu. Vispirms apgrieziet dzīvžoga augšējo daļu. Salieciet darbarīku nelielā slīpumā (līdz 15 ° leņķī attiecībā pret griešanas līniju), lai asmens gali būtu nedaudz vērsti pret dzīvžogu (9. att.). Šādā veidā asmeņi spēs efektīvāk griezt. Turiet darbarīku vajadzīgajā leņķī un vienmērīgi pārvietojiet pa griešanas līniju. Ar abpusējo asmeni iespējams griezt abos virzienos. Lai krūms tiktu apgriezts taisni, izstiepiet auklu visā krūma garumā vēlamajā apgriešanas augstumā. Izmantojiet auklu kā atzīmi un grieziet tieši virs tās. Lai arī sāni tiktu nogriezti taisni, grieziet dzīvžogu zaru augšanas virzienā. Griežot virzienā uz leju, jaunākie stumbri izvirzīsies uz āru, veidojot dzīvžogā nelielas ieplakas. (10. att.) Izvairieties no saskares ar svešķermeņiem. Īpaši izvairieties no cietiem priekšmetiem, piemēram, metāla stieplēm un margām, jo tie var sabojāt asmeņus. Regulāri ieeļļojiet asmeņus. 100Latviski (Tulkojums no oriģinālās dokumentācijas)

Pēc darba pabeigšanas rūpīgi notīriet mašīnu no putekļiem un atgriezumiem. Lai samazinātu ugunsgrēka risku, novāciet no mašīnas, un it īpaši no dzinēja, lapu, zaru un smērvielas paliekas. Vienmēr tīriet mašīnu pēc izmantošanas ar tīru lupatu, kas samitrināta ar neitrālo tīrīšanas līdzekli. Novāciet visas mitruma paliekas ar mīkstu un sausu lupatu. Mitrums var radīt elektrošoka risku. Plastmasas daļu un rokturu tīrīšanai neizmantojiet agresīvus tīrīšanas līdzekļus vai šķīdinātājus. Nemazgājiet mašīnu ar ūdens strūklas palīdzību, lai izvairītos no dzinēja un elektrisko daļu samitrināšanas. Lai izvairītos no dzinēja vai akumulatora pārkaršanas un bojājuma, vienmēr pārliecinieties, ka dzesēšanas gaisa ieplūdes režģi ir tīri un nav aizsērējuši. GRIEZĒJIERĪCES TĪRĪŠANA UN EĻĻOŠANA

Nepieskarieties griezējierīcei, kamēr akumulators nav izņemts un griezējierīce nav pilnībā apstājusies. Pēc katras izmantošanas reizes iesakām iztīrīt un ieeļļot asmeņus, lai paaugstinātu to efektivitāti un kalpošanas ilgumu: Novietojiet mašīnu horizontālā stāvoklī un stabili atbalstiet pret zemi. Iztīriet asmeņus ar sausu lupatu un lietojiet birsti noturīgu netīrumu gadījumā. Ieeļļojiet asmeņus, pārklājot tos ar nelielu norādītās eļļas kārtu, gareniski asmens augšējai malai, ieteicams izmantot nekaitīgu eļļu. NOSTIPRINĀTĀJUZGRIEŽŅI UN SKRŪVES Sekojiet tam, lai uzgriežņi un skrūves būtu pievilkti, lai mašīna visu laiku atrastos drošā darbības stāvoklī. Regulāri pārbaudiet, vai rokturi ir cieši piestiprināti. UZGLABĀŠANA

Ja mašīna ir jānovieto uzglabāšanā:

1. Izņemiet akumulatoru no nodalījuma un uzlādējiet

2. Uzstādiet ASMENS aizsargu.

3. Uzgaidiet, kad dzinējs pietiekoši atdzisīs;

4. Veiciet tīrīšanu.

5. Pārbaudiet, vai nav izļodzījušos vai bojātu detaļu.

Nepieciešamības gadījumā nomainiet bojātas detaļas un pievelciet izļodzījušas skrūves un bultskrūves vai sazinieties ar pilnvaroto servisa centru.

6. Novietojiet mašīnu uzglabāšanā:

– sausā vietā – no laika apstākļiem aizsargātā vietā – bērniem nepieejamā vietā. – pārliecinieties, ka no tās ir izņemtas visas atslēgas un tehniskajai apkopei izmantojamie instrumenti.

AKUMULATORA UZGLABĀŠANA

Akumulators jāuzglabā ēnā, vēsā un sausā vietā. PIEZĪME: ilgstošas dīkstāves gadījumā uzlādējiet akumulatoru ik pēc diviem mēnešiem, lai pagarinātu tā kalpošanas mūžu. 101Latviski (Tulkojums no oriģinālās dokumentācijas)

CĒLONIS RISINĀJUMS Dzinējs izslēdzas darba laikā. Akumulators ir uzstādīts nepareizi. Pārliecinieties, ka akumulators ir pareizi ievietots. Mašīna ir bojāta. Neizmantojiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru. Griezējdaļas negriezīsies ar ieslēgtu drošības bloķēšanas pogu un ieslēgšanas slēdzi. Mašīna ir bojāta. Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, izņemiet akumulatoru un sazinieties ar servisa centru. Darba laikā griezējierīce kļūst pārāk karsta. Nepietiekoša asmens eļļošana. Apturiet mašīnu, uzgaidiet, kamēr griezējierīce apstājas, atvienojiet akumulatoru, ieeļļojiet asmeni. Darba laikā rodas pārmērīgs troksnis un/vai vibrācijas. Izļodzījušas vai bojātas daļas. Apturiet mašīnu, izņemiet akumulatoru un: – pārbaudiet bojājumus; – pārbaudiet, vai ir izļodzījušas detaļas un pievelciet tās; – nomainiet vai salabojiet bojātas daļas, izmantojot daļas ar ekvivalentiem raksturojumiem. Darbības laikā mašīna dūmo. Mašīna ir bojāta. Neizmantojiet mašīnu. Nekavējoties apturiet mašīnu, atvienojiet akumulatoru un Sazinieties ar servisa centru. 102Eesti (Originaaljuhendi tõlge)

1. Normāls nolietojums un plīsumi.

2. Ikdienas saskaņošana un pielāgošana.

3. Bojājumi, kurus izraisījusi nepareiza apiešanās/ļaunprātīga

izmantošana/nepareiza lietošana vai nolaidība.

4. Pārkaršana apkopes neveikšanas dēļ.

5. Bojājumi, kas radušies tādēļ, ka pielāgojumi/stiprinājumi kļuvuši

vaļīgi/ atvienojušies apkopes neveikšanas dēļ.

6. Bojājumi, kas radušies tīrot ar ūdeni.

7. Ierīces apkopi vai labošanu veikuši Powerworks Tools neapstiprināti

8. Ierīces nepareizi uzstādītas vai pielāgotas.

9. Bojājumus izraisījusi ierīces nepareiza lietošana.

10. Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena

11. Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz

garantija, tai skaitā, bet neaprobežojoties ar:

• asmens un tā sastāvdaļas

• plates un instrumentu turētāji

12. Noteiktas preces var saturēt komponentes kā dzinējus, transmisijas

no dažādiem ražotājiem, šīs sastāvdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH piekrīt izskatīt sūdzības ārpus ražotāja garantijas perioda.

13. Šī garantijas politika neattiecas uz lietotām precēm.

14. Greenworks Tools Europe GmbH nepiegādātu un neapstiprinātu

rezerves, aizstājēj vai papildu komponenšu pielāgošana. Garantija Lai izvirzītu prasību par garantiju ikvienai precei saskaņā ar šo politiku, nepieciešams oriģināls pirkuma pierādījums. Kredītkartes pārskats nav uzskatāms par atbilstošu pirkuma pierādījumu. Pirmajā reizē, kad notiek uz garantiju attiecināms gadījums, preces lietotājam tā jāatgriež oriģinālajā pirkuma vietā, kopā ar pirkuma pierādījumu. Ierīce tiks nosūtīta uz mūsu centrālo pakalpojumu centru, lai veiktu pārbaudi. Ja noskaidrosies, ka ierīcei ir defents, tā tiks salabota un nosūtīta atpakaļ preces lietotājam bez maksas. Ierīces, kuras pārdod par mazāk nekā 100€, tai skaitā pārdošanas nodokļi, tiks nomainītas pilnībā. Ja centrālo pakalpojumu centrs noskaidros, ka ierīcei nav defenta, par to paziņos preces lietotājam, kuram būs jāmaksā par labošanu. Šī garantijas politika var laiku pa laikam mainīties, lai pielāgotos jaunu preču vajadzībām. Jaunākās garantijas politikas kopija ir pieejama www.greenworkstools.eu.Powerworks Tools kodukasutuseks ette nähtud seadmete (DIY) garantiieeskiri
