GEBRUIKSAANWIJZING ANGLE EXACT 29 CF Professional BOSCH

Veiligheidsaanwijzingen

Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen, veiligheidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri

sche gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruekte begrip elektrisch gereedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking+kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

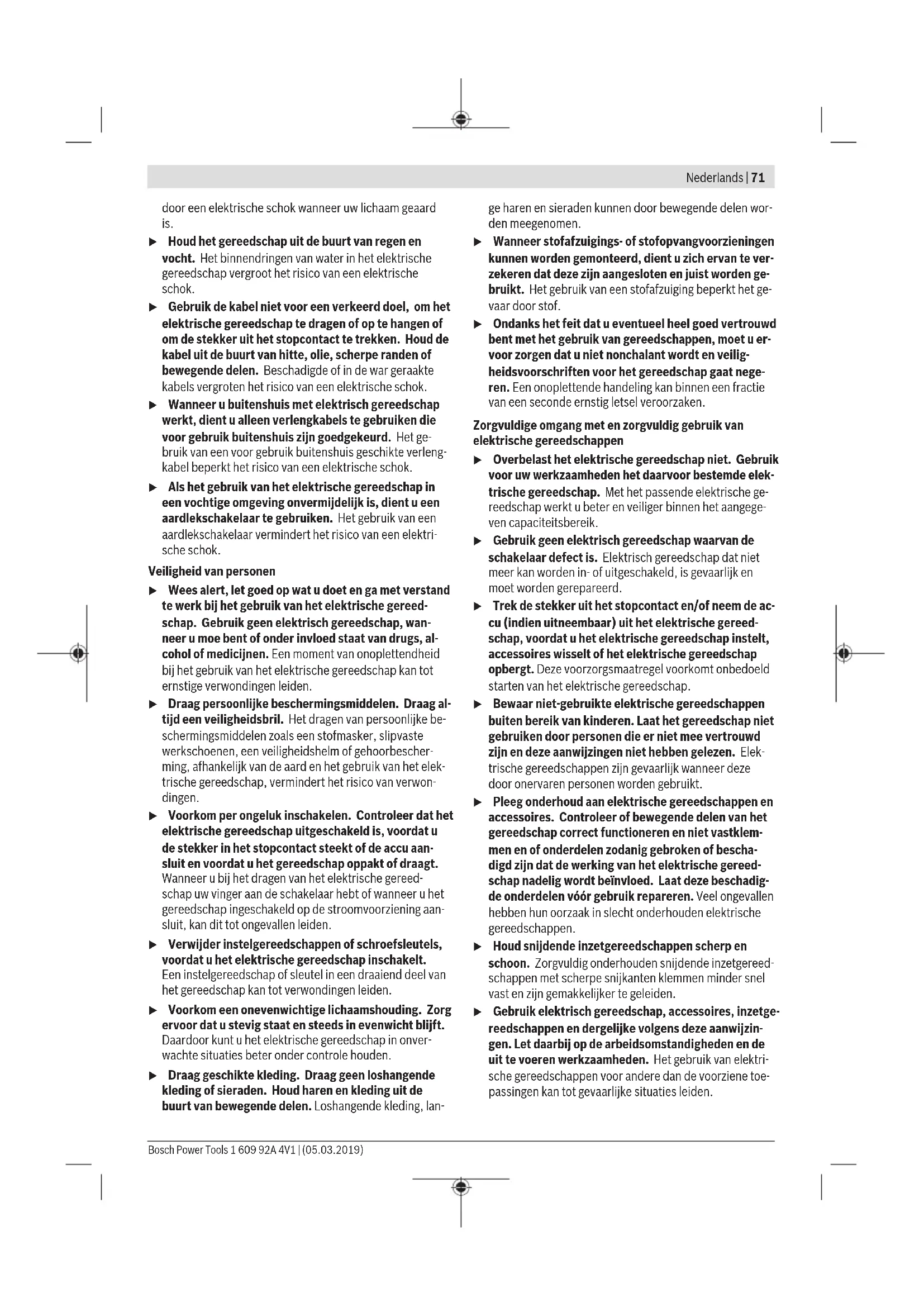

Elektrische veilgheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wonneer u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschaken. ControllerDat het elektrische gereedschap uitgeschakeld is,voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit,kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtigige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situatives beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kledinguit de buurt van bewegende delen. Loshangende kleding, Ian

ge haren en sieraden können door bewegende delen worden meegenomen.

Wanneer stofafzigings- of stofopvangvoortzieingen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er-voir zorgen dat u Niet nonchalant worden et veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligiber binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of neem de accu (indien uitenmaeer) uit het elektrische gereedschap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavairlijk wonneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd+zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen vór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en+zijn gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, accessoires, inzeteereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatives leiden.

72|Nederlandsl

Houd handgrepen en greepvlakken droog, schoen en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situ-ties veilig kan worden gehenteerd en bediend.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanner het met andere accu's worden gebruikt.
- Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kanveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekt accuvloeistof kan tot huidirritaties en verbrandingen leiden.
- Gebruik accu of gereedschap nicht, als deutsche beschadigd of verandererd+zijn. Beschadigde of veranderde accu's kuren onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
Stel accu of gereedschap Niet bloot aan vuur of overmatige temperatures. Blootstelling aan vuur of temperaturen boven 130^ kan een explosie veroorzaken.
Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of la den bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te worden UITgevoerd door de fabrikant of erkende serviceworkplaatsen.

Veiligheidsaanwijzingen voor schroevendraaiers

Houd het elektrische gereedschap vast aan de geisoleerde handgrepen, wanner u werkzaamheden verricht waar bij het bevestigingsmiddel in aanraking kan komen met verborgen bedrading. Als bevestigingsmiddelen een spanningvoerende draad raken, dan+kunnen de metalen delen van het elektrische gereedschap onder

spanning komen te staan en zou de gebruiker een elektrische schok hunken krijgen.

Gebruik geschkke detectoren om verborgen elektrici- teits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materièle schade.
Houd het elektrische gereedschap goed vast. Bij het vast- en losdraaien van schroeven hunnen gedurende kor teijd groote reactiemomenten optreden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doein.
Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereed-schap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kuren de luchtwe-gen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe- vendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Schakel het elektrische gereedschap onmiddelijkuit, wanner het inzetgereedschap blokkeert. Ben voorbereid op hoge reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert, wanner het elektrische gereedschap overbelast wordt of in het te bewerken werkstuk Kantelt.

WAARSCHU-WING Het stof dat bij polijsten, zagen, schuren, boren en soortgelijke werkzaamheden ontstaat. kan

lood in loodhoudende verf en lak; kristallijne kiezelaarde in baksteen, cement en andere metselwerk; arseen en chromaat in chemisch behandeld hout. Het risico van een aandoening is afhankelijk van de frequentie waarmee u aan deze stoffen bent blootgesteld. Om het risico te verminderen, dient uuitsluitend in goed geventileerde ruimtes met Dienovereenkomstige beschemmingsmiddelen te werken (bijv.

met speciala geconstrueerde respirators die ook dekleinste stofdeeltjes eruit filteren).

Vermijd abusievelijk inschakelen. Verzeker u ervan dat de aan/uit-schakelaar in deuitgeschakelde stand staat, voordat u een accu plaatst. Het dragen van het elektrische gereedschap met uw vinger aan de aan/uitschakelaar of het inzetten van de accu in het ingeschakelde elektrische gereedschap kan tot ongevallen leiden.
Gebruik uitsluitend onbeschadigde, nicht versleten in- zetgereedschappen. Defecte inzetgereedschappen kunnen bijvoorbeeld breken en tot verwondingen of materie-le schade leiden.
Let er bij het bevestigen van een inzetgereedschap op dat het stevig op de gereedschapopname zit. Wanner het inzetgereedschap Niet stevig met de gereedschapopname is verbonden, kan het weer losraken en nicht meer onder controle worden gehonden.
Ga bij het indraaien van lange schroeven voorzichtig te werk, er bestaat afhankelijk van soort schroef en gebruikt inzetgereedschap het gevaar van weglijden. Lange schroeven konnen vaak Niet goed onder controle worden gezchoolen. Bij het indraaien bestaat het gevaar dat u weglijdt en zich verwondt.
Let op de ingestelde draairichting, voordat u het elektrische gereedschap inschakelt. Wanner u bijvoorbeeld een schroef wilt losdraaien en de draairichting is zodanig ingesteld dat de schroef worden ingedraaid, dan kan er een heftige ongecontroleerde beweging van het elektrische gereedschap ontstaan.
Gebruik het elektrische gereedschap Niet als boormchine. Elektrische gereedschappen met een uitschakel-koppeling zichniet geschikt voor boorwerkzaamheden. De koppeling kan automatisch en zonder waarschuwing uitschakelen.

Beschrijving van product en werkinq

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Het elektrische gereedschap is bestemd voor het indraaien en losdraaien van schroeven, moeren en andere schroefdraadsluitingen met de aangegeven afmetingen en capaciteiten.

Het elektrische gereedschap is nicht geschikt als boormachinery. Om besoinlijk letsel en materièle schade te voorkomen, mag u nooit een elektrisch gereedschap met uitschakelkoppeling voor boorwerkzaamheden gebruiken.

ANGLE EXACT 14CF | 22CF | 29CF

Het elektrische gereedschap is vanwege het langzaam linksdraaien bestemd voor gebruik met een open, plat krachtafneempunt. Het is geschikt voor schroefverbindingen opplaaten die slechts vanaf een Kant bereikbaar zijn, bijvoorbèeld bij pijpleidingen.

Het is nicht geschikt voor het losdraaien van schroefverbindingen.

Het elektrische gereedschap is nicht geschikt als boormachinery. Om besoinlijk letsel en materieele schade te voorkomen, mag u nooit een elektrisch gereedschap met uitschakelkoppeling voor boorwerkzaamheden gebruiken.

Afegeeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Inzetgereedschap (bijv. krachtdop)
(2) Gereedschapopname
(3) Haakse schroefkop
(4) Steeksleutel sleutelwijdte 27mm
(5) Sleutelvlok op flens van haakse schroefkop
(6) Steeksleutel sleutelwijdte 22mm
(7) Schuif voor draaimomentinstelling
(8) Ophangbeugel
(9) LED-aanduiding schroefverbindingen
(10) LED-aanduiding oplaadtoestand accu
(11) Accumet APT-insteekcontact
(12) Accu-ontgrendelingstoets
(13) Aan/uit-schakelaar
(14) Draairichtingschakelaar
(15) Bevestigingsseluven voor ophangbeugel
(16) LED-houser
(17) Markeringsring
(18) Werklicht
(19) Sleutelvlak op wartelmoer
(20) Contramoer
(21) Oplaadapparaat
(22)Netstekker
(23) Groene LED-aanduiding op oplaadapparaat
(24) Rode LED-aanduiding op oplaadapparaat
(25) Aansluitbus voor een spanningsadapter op 4EXACT
(26) D-sub-aansluitstekker
(27) Schroeven op D-sub-aansluitstekker
(28) Spanningsadapter
(29) Snelspanhouser
(30) Instelgereedschap
(31) Binnenzeskantsleutel
(32) Instelschijf
(33) Borgring
(34) Holle ruimte in behuizingsschaal

74|Nederlandsls

(35) Handgreep (geisoleerd greepvlak)

Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Haakse industrié-accuschroevendraier ANGLE EXACT 2 3 6
Productnummer		0 602 490 647	0 602 490 656	0 602 490 652
Max. draaimoment harde/flexible schroeferbinding volgens ISO 5393	Nm	2/2 3/3 6/6
Onbelast toerental n0	min-1	110	420 650
Nominale spanning V 9,6 9,6 9,6
Draairichting		ΩΩ	ΩΩ	ΩΩ
Gewicht volgens EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Beschermklasse IP 20 IP 20 IP 20

Haakse industrié-accuschroevendraaler ANGLE EXACT 7 8 15
Productnummer		0 602 490 669 0 602 490 651 0 602 490 650
Max. draaimoment harde/flexible schroefverbinding volgens ISO 5393	Nm	7/7 9/9 15/15
Onbelast toerental n0	min-1	110	420 250
Nominale spanning V 9,6 9,6 9,6
Draairichting		ΩΩ	ΩΩ	ΩΩ
Gewicht volgens EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Beschemklasse IP 20 IP 20 IP 20

Haakse industrié-accuschroevendraaler ANGLE EXACT 17 23 30
Productnummer		0 602 490 675 0 602 490 673 0 602 490 671
Max. draaimoment harde/flexible schroeferbinding volgens ISO 5393	Nm	17/13 23/20 30/28
Onbelast toerental n0	min-1	560 320 220
Nominale spanning V 14,4 14,4 14,4
Draairichting		ΩΩ	ΩΩ	ΩΩ
Gewicht volgens EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Beschemklasse IP 20 IP 20 IP 20

Haakse industrié-accuschroevendraaler ANGLE EXACT 14CF 22CF 29CF
Productnummer		0 602 490 690 0 602 490 693 0 602 490 691
Max. draaimoment harde schroefverbinding bij rechts-draaienA)	Nm	10 16 20
Onbelast toerental n0 bij rechtsdraaienA)	min-1	340	440 300
Nominale spanning V 9,6 14,4 14,4
Draairichting		ΩΩ	ΩΩ	ΩΩ
Gewicht volgens EPTA-Procedure 01:2014 kg 1,0 1,5 1,5
Beschermklasse IP 20 IP 20 IP 20

A) Bij linksdraaien zich de elektrische gereedschappen langzamer en—heben een lager draaimoment. Overeenkomstig de overbrengingsverhouding van het platte krachtafneempunt veranderen toerental en draaimoment van het inzetgereedschap.

Ni-Cd-accupack	9,6	9,6	12,0	12,0	14,4	14,4
Productnumber	2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655

Productnummer		0 607 453 631
Max. draaimoment harde schroefverbinding volgens ISO 5393	Nm	6
Gewicht volgens EPTA-Procedure 01:2014	kg	0,22

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald conform EN 62841-2-2.

Het A-gewogen geluidsdrukniveau van het elektrische gereedschap bedraagt typisch 70 dB(A). Onzekerheid K = 3 dB. Het geluidsniveau bij het werken kan 80 dB(A) overschrijden.

Draag gezoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 62841-2-2: Schroeven: a_h < 2,5m / s^2 K = 1,5m / s^2

Het in deze gebruiksaaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer-de meetmethode en+kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven gelduidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap darüber worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, dan können het trillingsniveau en de ge

luidsemissiewaarde afwijken. Dit kan de trillings- en geleidsemissie gedurende gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geluidsemissies要去ekreken worden gehonden met de tijden waarin het gereedschapuitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeidsproces.

Montage

Meegeleverd

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Deze haakse industriie-accuschroevendraiaers worden zonder inzetgereedschap, haakse schroefkop, rechte schroef

76 | Netherlands

kop, accupack, oplaadapparaat, spanningsconstanthouder of spanningsadapter geleverd.

De spanningsadapters mogenuitsuitluitend worden gebruikt voor het aansluiten van de Bosch haakse industriee-ac-cuschroevendraaiers op de spanningsconstanthouder 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Deze haakse industriie-accuschroevendraaiers worden zonder inzetgereedschap, plat krachtafneempunt, tussenflens, accupack, oplaadapparaat, spanningsconstanthouser of spanningsadapter geleverd.

De spanningsadapters mogenuitsuitluitend worden gebruikt voor het aansluiten van de Bosch haakse industriec-ac-cuschroevendraaiers op de spanningsconstanthouder 4EXACT.

Gebruiks-en opslagomgeving

Het elektrische gereedschap is uitsluitend geschikt voor gebruik in een gesloten ruimte.

Voor een correcte werkung moet de toegestane omgevingstemperatuur+tussen -5^ en +50^ (23°F en 122^) liggen, bij een toegestane relatieve luchtvochtigheid tussen 20 en 95% vrij van bedauwing.

De accu moet bij een temperatuur tussen 0^ (32^) en 45 ^ C (113^) worden bewaard om schade aan de accucellen te vermijden.

Montage van de haakse schroefkop

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Bij deze haakse industrié-accuschroevendraiers要去 eerst een passende haakse schroefkop (zie „Technische gegevens“, Page 74) gemonteerd worden.

Verzeker u ervan dat de draairichtingschakelaar in het midden staat (inschakelblokkering) of dat de accuuit het elektrische gereedschap werd verwijderd, voordat u een schroefkop monteert, verstelt of demon teert.

Houd het elektrische gereedschap met de steeksleutel (6) op het sleutelvlak (5) van de haakse kopflens vast.

Zet het elektrische gereedschap nooit bij de behui- zingsschalen vast.

Zet de haakse schroefkop (3) in de gewenste positie op de flens en draai met de steeksleutel (4) op het sleutelvlak (19) de wartelmoer vast.

Houd waar bij het gereedschap met de steeksleutel (6) op de haakse kopflens gegen.

ANGLE EXACT 14CF | 22CF | 29CF

Bij deze haakse industriie-accuschroevendraiaers moet eerst een passend plat krachtafneempunt worden gemonteerd. In de handel+zijn verschillende platte krachtafneempunten verkrijgbaar.

Vraag uw dealer maar het passende platte krachtafneempunt.

Neem de montagevoorschriften van het platte krachtafneempunt in acht.

Ophangvoorziening

Met de ophangbeugel (8)kest u het elektrische gereed-schap aan een ophangvoorziening bevestigen.

Zet de ophangbeugel (8) op het elektrische gereedschap en waardeze in de sleuf (15) vastklikken.

Controleer regelmatig de toestand van de ophangbeugel en van de haken in de ophangvoorziening.

Oplaadproces

Aanwijzing: Oplaadapparaten en accu's zich Niet bij de levering inbegrepen.

De afgebeelde netstekker kan afwijken van de stekker aan het elektrische gereedschap.

Let erop dat oplaadapparaat en accu geschikt+zijn voor het elektriciteitsnet in uw land.

Oplaadapparaat AL 2450 DV (zie afbeelding A)

Sluit het oplaadapparaat (21) met de netstekker (22) op de elektrische energia Voorziening aan en steek de accu (11) in de juiste positie in de oplaadschacht van het oplaadapparaat.

Gebruik bij hetplaatsen/verwijderen van de accu geen geweld. Accu's met APT-insteekcontact (Akku Pack Top) zijn zodanig geconstrueerd dat deze alleen in de jusite positie in het elektrische gereedschap of in het oplaadapparaat+kunnen worden geplaatst.

De groene LED-aanduiding (23) begint te knipperen. Hier-door wordt aangegeven dat de laadstroom vloeit. Het opla-den stopt automatisch, wanner de accu helemaal is opgeladen. Als de groene LED-aanduiding Nieteer knippert, maar gelijkmatig brandt, is het opladen beeindigd. Een geluidssignaal is gedurende ca. 2 seconden te horen en signaleert dat de accu volledig is opgeladen.

Permanent branden van de rode LED-aanduiding (24) signaled opladen met gereduceerde laadstroom. Als de rode LED-aanduiding knippert, is opladen Niet mogelijk.

Storingen - oorzaken en oplossingen

Oorzaak Oplossing

Netstekker van het oplaadap- Netstekker (volledig) in het\ paraat is Niet (of Niet goed) stopcontact steken\ ingestoken

Stopcontact, netsnoer of op- Netspanning controleren, laadapparaat defect oplaadapparaat latent contro- leren door een erkend servi- cecentrum voor elektrisch gereedschap van Bosch

Accutemperatuur is nicht in toegestane bereik Accutemperatuur door afkoelen of verwarmen in hettoegestane temperatuurbereik tussen 0^ (32^) en 45^ 113F) brengen

Accucontacten vuil Accucontacten reinigen; bijv. door de accu herhaaldelijk te

Oorzaak Oplossing

plaatsen en weg te nemen,
evt. de accu verrangen

Accu defect Accu verrangen

Accu Niet (goed) ingestoken Steek de accu (volledig) in de accuoplaadschacht

Spanningsconstanthouder (zie afbeelding B)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Aanwijizing: Haakse industriie-accuschroevendraiaers kunen als alternatif voor gebruik met accu ook met een spanningsconstanthouder worden gebruikt. De afgebeelde netstekker kan afwijken van de stekker aan het elektrische gereedschap.

Controller of de spanningsconstanthouder geschikt is voor het elektriciteitsnet in uw land.
Naast de spanningsconstanthouser 4EXACT en het bijbehorende netsnoer heeft u een spanningsadapter nodig die dezfelfde nominale spanning als uw schroevendraier heeft.
De spanning op de spanningsconstanthouser (LED-aanduiding)要去 overeenstemmen met de spanning van de schroevendraier. De spanningsconstanthouser is uitsluitend geschikt voor Bosch industrielle accushroe- vendraiers van de series EXACT, ANGLE EXACT en BT-EXACT met een spanning:tussen 9,6 V en 14,4 V.Anders bestaat er brand- en explosiegevaar.

Aansluiting op de energievoorziening

Aanwijzting: Denk eraan dat bij levering noch een accu noch een spanningsadapter in het elektrische gereedschap is geplaatst.

Bewaar accu's nooit in een accumachine. Accu's blijven langer goed en kuren better worden opgeladen, wanneer ze apart worden bewaard. Laad een accu na langdurig bewaren voor gebruik algtd volledig op.

Accu opladen

Laad de accu in een waarvoort geschikt oplaadapparaat op, voordat u de accu in het elektrische gereedschap plaatst. De nauwkeurige beschrijving van het opladen vindt u in de gebruiksaanwijzing van het oplaadapparaat en de aanwijzingen in deze gebruiksaanwijzing (zie „Oplaadproces“, Pagina 76).

De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik:tussen 0^ (+32 ^ F) en 45^(+113^) toelaat. Daardoor wordt een lange levensduur van de accu bereikt. Bij juist gebruik kan de accu tot 3000 keer opnieuw worden opgeladen.

Een neue of lang nicht gebrukke accu levert pas na ca. vijf oplaad- en ontlaadcylci zichin volledige capacititeit. Accu's moeten alleen worden bijgeladen, wanneer de LED-aanduiding „accu-oplaadtoestand" van het elektrische gereedschap rood brandt.

Accuplaatsen of verwijdenden

Duw de draairichtingschakelaar (14) maar de middelste stand. Dit blockeert de aan/uit-schakelaar (13) in de stand

"Uit", waardoor het per ongeluk inschakelen van het elektrische gereedschap worden verhinderd.

Schuif een opgeladen accu (11) in de handgreep van het elektrische gereedschap.

Let erop dat u de accu in de juiste positie in het gereedschap plaatst en dat de ontgrendelingstoetsen (12) merkbaar in de handgreep van het elektrische gereedschap vastklikken.

Gebruik bij hetplaatsen/verwijderen van de accu geen geweld. Accu's met APT-insteekcontact (Akker Pack Top) zijn zodanig geconstrueerd dat deze alleen in de juiste positie in het elektrische gereedschap of in het oplaadapparaat+kunnen worden geplaatst.

Om de accu (11) te verwijden, drukt u aan beiden kanten op de ontgrendelingstoetsen (12) en trekt u de accu maar onder toe uit de handgreep.

Spanningsadapterplaatsen en verwijderen (zie afbeelding C)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|22CF|23|29CF|30

Kies de bij de nominale spanning van het elektrische gereed-schap passende spanningsadapter.

De spanningsadapters zijn afhankelijk van spanning te onderscheiden aan de kleur van de behuizing van de D-sub-aansluitstekker (26). De D-sub-aansluitstekker voor een spanning van 9,6 V islichtblauw. De stekker voor de spanning van 14,4 V is zwart.

De adapterbehuzing (28) mag alleen in de industrielle accuschroevendraier worden gemonteerd of hieruit worden gedemonteerd bijuitgeschakelde spanningsconstanthouser of van de spanningsconstanthouser losgekoppelde aansluitstekker (26).

Duw de draairichtingschakelaar (14) maar de middelste stand. Dit blokkeert de aan/uit-schakelaar (13) in de stand "Uit", waardoor het per ongeluk inschakelen van het elektrische gereedschap worden verhinderd.

Schuif verwolgens de adapterbehuizing (28) in de handgreep van het elektrische gereedschap. Let erop dat u de adapterbehuizing in de juiste positie plaatst en dat de ontgrendelingstoetsen (12) merkbaar in de handgreep van het elektrische gereedschap vastklikken.

Steek verwolgens de aansluitstekker (26) van de bij uw elektrische gereedschap passende spanningsadapter in de aansluitbus (25). Schroef de aansluitstekker (26) in de aansluitbus (25) vast door de beiden schroeven (27) handvast aan te draaien.

Om de spanningsadapter te verwijdenen, draait u de beiden schroeven (27) op de aansluitstekker (26) van de uitgeschakelde spanningsconstanthouder los en trekt u de aansluitstekker uit de aansluitbus (25).

Druk verwolgens aan beiden kanten op de ontgrendelingstoeten (12) en trek de adapterbehuzing (28)uit de handgroep van het elektrische gereedschap.

Inzetgereedschap wisselen bij de schroefkop met snelspanhouser (zie afbeelding D)

78|Nederlandsl

Let er bij het bevestigen van een inzetgereedschap op dat het stevig op de gereedschapopname zit. Wanner het inzetgereedschap Niet stevig met de gereedschapopname is verbonden, kan het waar losraken en nicht meer onder controle worden gehonden.

ANGLE EXACT 2 |3|6

Voor.Deze haakse industrié-accuschroevendraiers is een rechte schroefkop met 1 / 4^n -snelspanhouser (productnummer 0607 453 631) verkrijgbaar.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Voor.Deze haakse industrié-accuschroevendraaiers is een haakse schroefkop met 1 / 4" -snelspanhouser (productnumber0607453630)verkrijgbaar.

Inzetgereedschap bevestigen

Trek de snelspanhouder (29) maar voren. Steek het inzetgereedschap (1) in de gereedschapopname (2) en LAST de snelspanhouder waar los.

Gebruik uitsluitend inzetgereedschappen met de juiste bevestigingssschacht (1/4"-zeskant).

Probeer geen boren in deze snelspanhouder te bevestigen. Haakse industrié-accuschroevendraaiers met uitschakelkoppeling zichn nicht geschikt voor boorwerkzaamheden. De koppeling kan automatisch en zonder waarschuwing uitschaken. Wanner u na het uitschakelen van de koppeling verder boort, kan het elektrische gereedschap uit uw handen gerukt worden tot de uitschakelkoppeling opnieuw aanslaat.

Inzetgereedschap verwijden

Trek de snelspanhouser (29) maar voren. Verwijder het inzetgereedschap (1)uit de gereedschapopname (2) en LAST de snelspanhouser waar los.

Inzetgereedschap wisselen bij schroefkop met buitenvierkant

Let er bij het bevestigen van een inzetgereedschap op dat het stevig op de gereedschapopname zit. Wanner het inzetgereedschap Niet stevig met de gereedschapopname is verbonden, kan het wee losraken en nicht meer onder controle worden gehonden.

ANGLE EXACT 2|3|6|7|8|15

Voor.Deze haakse industrié-accuschroevendraiaers zijn een haakse schroefkop met 1/4"-vierkant (productnummer 0607453617) en een haakse schroefkop met 3/8"-vierkant (productnummer 0607453620) verkrijgbaar.

ANGLE EXACT 17|23|30

Voor.Deze haakse industrié-accuschroevendraaiers is een haakse schroefkop met 3 / 8" -vierkant (productnummer 0607451618) verkrijgbaar.

Inzetgereedschap bevestigen

Duw de stift op het vierkant van de gereedschapopname (2)\ aar binnen, bijv. met behulp van een smalle schroevendraier, en schuif het inzetgereedschap (1) over het vierkant. Let erop dat de stift in de uitsparing van het inzetgereedschap vastklikt.

Inzetgereedschap verwijderen

Duw de stift in de uitsparing van het inzetgereedschap (1)
aar binnen en trek het inzetgereedschap van de gereed-schapopname (2).

Inzetgereedschap wisselen bij de schroefkop met binnenzeskant (zie afbeelding E)

Let er bij het bevestigen van een inzetgereedschap op dat het stevig op de gereedschapopname zit. Wanner het inzetgereedschap Niet stevig met de gereedschapopname is verbonden, kan het weeher losraken en nicht meer onder controle worden gehonden.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Voor.Deze haakse industrié-accuschroevendraaiers is een haakse schroefkop met 1 / 4" -binnenzeskant (productnumber0607453618)verkrijgbaar.

Inzetgereedschap bevestigen

Steck het inzetgereedschap (1) in het binnenzenskant van degereedschapopname (2) tot dit merkbaar vastklikt.

Inzetgereedschap verwijden

Trek het inzetgereedschap (1) van de gereedschapopname (2), indien nodig met behulp van een tang.

Gebruik

Draag persoonlijke beschemmingsmiddelen. Draag aktijd een veriligeidsbril. Het dragen van persoonlijke beschemmingsmiddelen zoals een stofmasker, slipvaste werkskoenen, een veriligeidshelm of gehoorbescherming, afhan

kelijk van de aard en het gebruik van het elektrische gereed-schap, vermindert het risico van verwondingen.

Ingebruikname

Wonneer u het elektrische gereedschap wilt starten, moet u eerst de draairichting met de draairichtingschakelaar (14) instellen:

het elektrische gereedschap start alleen, wanner de draai-richtingschakelaar (14) Niet in het midden staat (inschakelblokkering).

Draairichting instellen (zie afbeelding F)

Bedien de draairichtingschakelaar (14) alleen als het elektrische gereedschap stilstaat.

Rechtsdraaien: voor het indraaien van schroeven drukt u de draairichtingschakelaar (14) maar links tot gegen de aanslag door.

Linksdraaien: voor het losdraaien of uitdraaien van schroeven drukt u de draairichtingschakelaar (14) maar rechts tot aan de aanslag door.

Met het werklicht (18) kan de schroefplek bij ongunstige lichomstandigheden verlicht worden. U schakelt het werklicht (18) in door Licht op de aan/uit-schakelaar (13) te drukken. Wanner u de aan/uit-schakelaar verdier indrukt, worden

het elektrische gereedschap ingeschakeld en blijft het werklicht branden.

Kijk nichtrecht in het werklicht, het kan u verblinden.

In- en uitschakelen

De schroevendraaiers hebben een van het draaimoment afhankelijkte uitschakelkoppeling die in het aangegeven bereik ingesteld kan worden. Deze spreekt aan, wanner het ingestelde draaimoment is bereikt.

Aanwijzing: Wanner u de schroevendraier met een spanningsadapter gebruikt, moet u eerst de spanningsconstanthouser in gebruik nemen.

Voor het inschakenen van het elektrische gereedschap drukt u de aan/uit-schakelaar (13) tot gegen de aanslag.

Het elektrische gereedschap schakelt automatisch uit, zo-dra het ingestelde draaimoment bereikt is.

Bij voortijdig loslaten van de aan/uit-schakelaar (13) worden het vooringestelde draaimoment Niet bereikt.

Aanwijzingen voor werkzaamheden

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
- Plaats het elektrische gereedschap alleenuitgeschakeld op de moer/schroef. Draaiende inzetgereedschappen können wegligiden.

Draaimoment instellen (zie afbeeldingen G - I)

Het draaaimoment is afhankelijk van de veervoorspanning van de uitschakelkoppeling. De uitschakelkoppeling worden zowel bij het rechts- als linksdraaien geactiveerd bij het bereiken van het ingestelde draaimoment.

Gebruik voor het instellen van het individuele draaimomentuitsluitend het meegeleverde instelgereedschap (30).

Schuif de schuif (7) op het elektrische gereedschap helemaal terug.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Steek een binnenzescantsleutel (31) in het inzetgereed-schap (30) en draai deze langzaam.

Zodra in de opening van de behuizing eenkleine uitsparing (instelschijf (32)) in de koppeling te zien is, steekt u het instelgereedschap (30) in deze uitsparing en draait het.

ANGLE EXACT 14CF | 22CF | 29CF

Neem de informatatie bij het door u gekochtte platte krachtafneempunt inucht of vraag uw dealer om advies.

Draaienaarrechtsresulteertin een hogerdraaimoment. Draaienaar links resulteert in eenlagerdraimoment.

Verwijder het instelgereedschap (30). Schuif de schuif (7) waar aan voren om de koppeling gegen verruiling te beschermen.

Aanwijzing: Deoodzakelijke instelling is afhankelijk van het soort schroefverbinding en kan het best in een prakti

sche proef bepaald worden. Controller de proef-schroefver-binding met een draaimomentseutel.
Stel het draaimoment alleen in het aangegeven cap-citeitsbereik in, omdat anders de uitschakelkoppeling Nieteer aansprreekt.

Draaimomentinstelling markeren

ANGLE EXACT 2|3|6|7|8|14CF|15|17|22CF|23|29CF|30

Voor de marketing van individuel ingestelde draaimomentenkest u de markeringsring (17) verrangen door een markeringsring van een andere kleur.

Wanner u bijvoorbeeld enkele EXACT-gereedschappen met een draaimoment van 4,5 Nm gekruikt, kutn u rode markeringsringen aanbrengen om hun draaimoment aan te gehen. Wanner u andere EXACT-gereedschappen in een ander montagebereik gekruikt waarvan het draaimoment op

7,5 Nm is ingesteld,kest u een markingsring van een andere kleur (zwart, blauw, groen of geel) aanbrengen om het draaimoment in dit bereik aan te Geven. De markingsringen in verschillende kleuren zijn alleen als hulpmiddel voor de monteurs bedoeld,om sneller te kunnen zien welk draai moment er bij het desbeteffende elektrische gereedschap is ingesteld.

Duw de markingsring (17) er met een dun schroevendraierblad, een plamuurnes of iets dergelijks af.

Gebruik het elektrische gereedschap.altijd met een markereginsring om er zeker van teল dat de behuizing gegen stof en vuil beschermd is.

LED-aanduiding

Aanduiding accu-oplaadtoestand

Als het opladen van de accu (11)oodzakelijk is, dan knippert de LED-aanduiding (10) groen en er is een geluidssignaal te horen. Er+zijn dan

nog maar 6-8 schroefverbindungen möglichk.

Als de LED-aanduiding rood brandt, is de capacititeit nicht meer voldoende voor een neue schroefverbinding of is het elektrische gereedschap overbelast. Het elektrische gereedschap kan Niet meer worden ingeschakeld. De inschakelblokkering blijft actief tot de accu uit het elektrische gereedschap is getrokken en er weeer een opgeladen accu worden geplaatst.

Wanner u met een spanningsadapter werkt, geeft de rode LED-aanduiding (10) een overbelasting aan.

Als de LED-aanduiding (10) rood knippert, dan is het elektrische gereedschap oververhit en buiten werkung. Wacht tot het knipperen na korteijd automatisch ophoudt, voordat u het elektrische gereedschap opnieuw in gebruik neemt.

Een duidelijk kortege gebruiksduur van het elektrische gereedschap telkens na het opladen geeft aan dat de accu spoedig moet worden verrangen. Voer verbruike accu's af volgens de wettelijk/specifiek in uw land geldende bepalin-gen.

Aanduiding schroefverbindingen

Bij het bereiken van het Vooringestelde draai-moment worden de uitschakelkoppeling geactiveerd. De LED-aanduiding (9) brandt groen.

80|Nederlandsl

Als het vooringestelde draaimoment Niet werd bereikt, danlicht de LED-aanduiding (9) rood op en er is een geluidssignaal te horen. De schroeferbinding moet nogmaals wordenuitgevoerd.

Herhalingsbescherming

Als bij een schroefverbinding de uitschakelkoppeling werk geactiveerd, dan wordt de motor uitgeschakeld. Opnieuw inschaken is pas na een pauze van 0,7 seconden möglichk. Daardoor voorkomt u per ongeluk vaster aandraaien van reeds vastgedraaide schroefverbindingen.

Verstellen van de haakse schroefkop

ANGLE EXACT 2|3|6|7|8|15|17|23|30

U kurz de haakse schroefkop (3) in acht posities in totaal verstellen.

Houd het elektrische gereedschap met de steeksleutel (6) op het sleutelvlak (5) van de haakse kopflens vast.

Zet het elektrische gereedschap nooit bij de behui- zingsschalen vast.

Draai met de steeksleutel (4) op het sleutelvlak (19) de wartelmoer los. Verstel de haakse schroefkop (3) telkens 45^ in de gewenste positie en draai met de steeksleutel (4) op het sleutelvlak (19) de wartelmoereer vast.

Houd waar bij het gereedschap met de steeksleutel (6) op de haakse kopflens gegen.

ANGLE EXACT 14CF | 22CF | 29CF

Neem de informatatie bij het door u gekochtte platte krachtafneempunt inucht of vraag uw dealer om advies.

LED-werklicht verstellen (zie afbeelding J)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Duw de markingsring (17) er met een dun schroevendraai erblad, een plamuurmes of iets dergelijks af. Schuif de borg-ring (33) met een borgrangtangaar achter op de behui- zingsschaal.

De beiden schaalhelften van de LED-houser (16) die het LED-werklicht (18) omsluiten, hunnen nu in elke gewenste positie worden gezet. Let erop dat u het snoer van het LED-werklicht Niet beschadigt en schuif dit zonder te knikken in de waarvoor bestemde holle ruimte (34) in de behuizingsschaal. Omsluit het LED-werklicht (18) wee met de beiden behuizingsschalen van de LED-houser (16).

Duw de borgring (33) en de markingsring (17) waar terug in de oorspronkelijke positie.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Houd het elektrische gereedschap en de ventilatieopeningen.altijd schoon om goed en veilig te werken.

Smering van het elektrische gereedschap

Smeermiddel:

Specialtandwielvet (225 ml) Productnumber 3 605 430 009

Molykote vet
Motorolie SAE 10/SAE 20

• Reinig de aandrijving met een mild oplosmiddel na de eerste 150 gebruiksuren. Volg de aanwijzingen van de fabrikant van het oplosmiddel m.b.t. gebruik en afvoer op. Smeer de aandrijving aansluitend met speciaal tandwielvet van Bosch. Herhaal de reiniging telkens na 300 gebruiksuren vanaf de eerste reiniging.
• Smeer de bewegende delen van de uitschakelkoppeling na 100.000 schroefverbindingen met enkele druppels motorolie SAE 10/SAE 20. Smeer de glijdende en rollende delen met Molykote vet. Controller bij deze gelegenheid de koppeling op slijtage om er zeker van te zich dat de herhaalbaarheid en nauwkeurigheid Niet werden beinvloed. Aansluitend要去 het draaimoment van de koppeling opnieuw worden ingesteld.
  Laat onderhouds- en reparatiewerkzaamheden uitsluitend uityoeren door gekwalificeerd geschoold personel. Daarmee worden gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blijft.
  Een erkende Bosch-klantenservice voert deze werkzaamheden snel en betrouwbaar UIT.
  Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijkke voorschriften inRCT.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadiesteam helpt u graag bij vragen over once produits en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU要去en nicht更是 bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoordere wijze worden gerecycled.

Accu's/batterijen:

Ni-Cd: nikkel-cadmium

Let op: deze accu's bevatten cadmium, een zeer giftig zwaar metaal.

Ni-MH: nikkel-metaalhydride

Dansk

Reglarea directie de rotatie (consulta imaginea F)

Actionati comutatorul de schimbare a directiei de rotatie (14) numai cu scula electrica oprita.

Functionare spre dreapta: PENTRU INSURUBAREA de suruburi, apasa comutatorul de schimbare a directiei de rotatie (14) spre stanga, pana la opritor.

Functionare spre stanga: Pentru slabirea, respectiv deurubarea de surluburi, apasa comutatorul de schimbare a directiei de rotatie (14) spre dreapta, pana la opror.

Protectie impotrivarepeatariiinsurubarii

aannnnnnaanennnnnnae

A

aunnnnnaanannnnnna

uunnnnnaa

wwnnnnne nnnnne nnne nee

n 为正整数, k = 10^n - 2 . 如果 k = 10^n - 1 ,则 10^k + 1 > 0 ,如果 k = 10^n - 2 ,则 10^k + 2 < 0 ,如果 k = 10^n - 1 ,则 10^k + 2 < 0 ,如果 k = 10^n - 2 ,则 10^k + 2 ≥ 0 ,

a

nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnaaannnnnnae nnaaennnnnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnne nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae nnaaennnnae n. y. u. uu

1

nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

1

(1) ⅡA
(2)
(3) nuiuuaan
(4) 27
(5)
(6) 22
(7)
(8)
(9) WuxueWu LED wuyunwu
(10) WwWwWuLED
(11) 以图10.2.3所示的圆柱面 ABCD 为圆心作圆，求圆心坐标 A P T
(12)
(13)
(14)

(15)
(16) LED
(17)
(18)
(19)
(20)
(21)
(22)
(23) WUAN HAI YI ZHI DU LED XIN HAI YI ZHI DU
(24) WwWwWwwWwwLED
(25) 4EXACT
(26) D-sub
(27) anwauon D-sub
(28)
(29)
(30)
(31)
(32)
(33)
(34)
(35) 17u（wuwu）

nnaaannnnnnae nannnnnnae nannnnnnae nannnnnnae

yuyanyuina

ANGLE EXACT	236
NMUTUANUM	0 602 490 647	0 602 490 656	0 602 490 652
NUTUANUM/UNTNUTUANUM/UNTNUTUANUM/ISO 5393	NUTUAN NUTUAN	2/2 3/3 6/6
NUTUAN/UNTNUTUAN/UNTNUTUAN/n0	n7m-1	110 420 650
NUTUAN/UNTNUTUAN	NUTUAN9.6 9.6 9.6
NUTUAN/UNTNUTUAN	n0	n0	n0
UNTNUTUAN/UNTNUTUAN EPTA-Procedure 01:2014	nn. 1.0 1.0 1.0
UNTNUTUAN/UNTNUTUAN	IP 20 IP 20 IP 20

nui|355

ANGLE 7815 EXACT
###	0 602 490 669	0 602 490 651 0 602 490 650
ISO 5393	###	7/7 9/9 15/15
	###
n₀	n###-1	110 420 250
###	###9.6 9.6 9.6
###	###	###
###	EPTA-Procedure 01:2014	### 1.0 1.0 1.0
###	IP 20 IP 20 IP 20

ANGLE EXACT	17 23 30
NUTRICALINE	0 602 490 675	0 602 490 673	0 602 490 671
ISO 5393	nana	17/13	23/20 30/28
	mua
n0	nau-1	560	320 220
EPTA-Procedure 01:2014	nau-14.4	14.4	14.4
nau-14.4	nau	nau	nau
EPTA-Procedure 01:2014	nau.	1.5	1.5
nau.	IP 20	IP 20	IP 20

nlaanrnnnnaaannnnnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaennnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaa

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 |

17|22CF|23|29CF|30

1

D-sub

(26) 1970-1975 D-sub 1975-1976 1975-1976 1976-1977 1977-1978 1978-1979 1979-1980 1980-1981 1981-1982 1982-1983 1983-1984 1984-1985 1985-1986 1986-1987 1987-1988 1988-1989 1989-1990 1990-1991 1991-1992 1992-1993 1993-1994 1994-1995 1995-1996 1996-1997 1997-1998 1998-1999 1999-199A

1nunnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

(26) qnnnnoanannnnaeovnnnnnnnnnnnnn

nwnwuuuunnuu (14) uucnnunnuu uu
anuwuauuunu (13) uununlucnnu "D" T
:uvunununun uu u

Lg 10o auiuuii ooi iooai iia

UgSJI

UJLswI oJzJnJzJw

EJw,16aobg,1uio,aclioJI gWJdabio

3

olal113002gdsu ygds

24810844:

24810879:UwLg

[e-mail]:JgJd

U

p.o.3.1w oLsugw liuab

449-90 ggsu ygds

0

gjgJ

[phone]:

[e-mail]:J

U

1/4"●SWF		↓ψ↓ω
0 607 453 631		↓η↓ω
6	Nm	↓η↓ω↓β↓γ↓δ↓ε↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓delta
	kg0,22	↓η↓ω↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓γ↓δ↓ε↓β↓gamma

ANGLE EXACT14CF | 22CF | 29CF

uai

UwJ Ugoo

ANGLE EXACT2 | 3 | 6 | 7 | 8 | 15 |

jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI jI

Bosch 4EXACT JUgS uW SJJw Goo goo oJusu oJusu oJusu oJusu oJusu

jIj jS SJSgJSLb

J 150laowl lIy bao g JyR JyI y Iy
. wI ywli dawy slbdo g U SLOI
BIOI ywUyUyOJ yIy

Jg jj 1000000000000000000000000000000000000000000000000

95% g 20 jj jw
