NAUDOJIMO INSTRUKCIJA ANGLE EXACT 29 CF Professional BOSCH

22CF | 23 | 29CF | 30 Lietojot plānu skrūvgrieža asmeni, špakteļlāpstiņu vai citu līdzīgu rīku, Izbīdiet marķējošo gredzenu (17). Ar īpašām stangām pabīdiet atspergredzenu (33) pa korpusa apvalku virzienā uz aizmuguri. Līdz ar to abas LED diodes turētāja (16) apvalka puses, kas aptver LED gaismas avotu (18), var pārvietot jebkurā vēlamajā stāvoklī. Pie tam sekojiet, lai LED gaismas avota vads netiktu bojāts, un iebīdiet to šim nolūkam paredzētajā korpusa apvalka nišā (34). Tad no jauna novietojiet uz LED gaismas avota (18) abas LED diodes turētāja (16) puses. Nobeigumā pārvietojiet atspergredzenu (33) un marķējošo gredzenu (17) sākotnējā stāvoklī. Apkalpošana un apkope Apkalpošana un tīrīšana u Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. Ieslēdzēja nejauša nospiešana var izraisīt savainojumu. u Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres. Elektroinstrumenta eļļošana Smērviela: speciāla pārnesumu smērviela (225 ml) Izstrādājuma numurs 3 605 430 009 Molikota (grafīta) smērviela Motoreļļa SAE 10/SAE 20 – Pēc pirmajām 150 nostrādātajām stundām instrumenta pārnesums jāiztīra ar vāju šķīdinātāju. Ievērojiet šķīdinātāja ražotājfirmas norādījumus par tā lietošanu un utilizēšanu. Pēc tīrīšanas iesmērējiet pārnesumu ar speciālo pārnesumu smērvielu. Atkārtojiet šādu tīrīšanu ik pēc 300 nostrādātajām stundām. – Pēc 100000 ieskrūvētajām skrūvēm ieeļļojiet automātiskās apstāšanās sajūga kustīgās daļas jāieeļļo ar dažiem pilieniem motoreļļas SAE 10/SAE 20. Iesmērējiet instrumenta slīdošās un ritošās daļas ar molikota (grafīta) smērvielu. Eļļošanas laikā pārbaudiet automātiskās apstāšanās sajūga daļu nodiluma pakāpi, lai pārliecinātos, ka nav pasliktinājusies ieskrūvēšanas operāciju atkārtojamība un precizitāte. Nobeigumā no jauna veiciet automātiskās apstāšanās sajūga regulēšanu, iestatot vēlamo griezes momenta ierobežošanas līmeni. u Uzticiet elektroinstrumenta apkalpošanu un remontu tikai kvalificētiem speciālistiem. Tikai tā elektroinstrumentam iespējams saglabāt nepieciešamo darba drošības līmeni. Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. u Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ņemiet vērā ar apkārtējās vides aizsardzību saistītos apsvērumus. Ievērojiet spēkā esošos priekšrakstus un noteikumus. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsLietuvių k. | 303 Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Akumulatori/baterijas: Ni-Cd: niķeļa-kadmija Uzmanību! Šie akumulatori satur kadmiju, kas ir ļoti indīgs smagais metāls. Ni-MH: niķeļa-metālhidrīda Lietuvių k. Saugos nuorodos Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais ĮSPĖJIMAS Perskaitykite visus su šiuo elektri- niu įrankiu pateikiamus saugos įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir speci- fikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis. Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti. Toliau pateiktame tekste vartojama sąvoka „Elektrinis įra- nkis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido). Darbo vietos saugumas u Darbo vieta turi būti švari ir gerai apšviesta. Netvarkin- ga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. u Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. u Dirbdami su elektriniu įrankiu neleiskite šalia būti vai- kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso. Elektrosauga u Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega- lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumaži- na elektros smūgio pavojų. u Saugokitės, kad neprisiliestumėte prie įžemintų pavi- ršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. u Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. u Nenaudokite maitinimo laido ne pagal paskirtį. Nene- škite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kadjo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. u Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko dar- bams. Naudojant lauko darbams pritaikytus ilgina- muosius laidus, sumažėja elektros smūgio pavojus. u Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugik- lį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus. Žmonių sauga u Būkite atidūs, sutelkite dėmesį į tai, kądarote, ir dirb- dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)304 | Lietuvių k. u Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asme- ns apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeis- ti. u Saugokitės, kad elektrinio įrankio neįjungtumėte atsi- tiktinai. Prieš prijungdami elektrinį įrankį prie elekt- ros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu ne- šdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjung- tas, gali įvykti nelaimingas atsitikimas. u Prieš įjungdami elektrinį įrankį pašalinkite re- guliavimo įrankius arba veržlinius raktus. Besisuka- nčioje prietaiso dalyje esantis įrankis ar raktas gali sužalo- ti. u Stenkitės, kad kūnas visada būtų normalioje padėty- je. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį ne- tikėtose situacijose. u Dėvėkite tinkamą aprangą. Nedėvėkite plačių dra- bužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besi- sukančios dalys. u Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis. u Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį. Rūpestinga elektrinių įrankių priežiūra ir naudojimas u Neperkraukite elektrinio įrankio. Naudokite jūsų dar- bui tinkamą elektrinį įrankį. Su tinkamu elektriniu įra- nkiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. u Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. u Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumu- liatorių, jeigu jis išimamas. Ši atsargumo priemonė ap- saugos jus nuo netikėto elektrinio įrankio įsijungimo. u Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. u Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. u Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. u Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. u Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas u Akumuliatoriui įkrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus. u Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus. u Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Trumpai sujungus akumuliato- riaus kontaktus galima nusideginti ar sukelti gaisrą. u Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Aku- muliatoriaus skystis gali sudirginti ar nudeginti odą. u Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau- mų pavojų. u Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti. u Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neati- tinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu tempera- tūra neatitinka nurodyto diapazono ribų, gali sugesti aku- muliatorius ir kilti gaisras. Techninė priežiūra u Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudo- ti. u Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsLietuvių k. | 305 tik gamintojas arba įgaliotasis techninės priežiūros at- stovas. Saugos nuorodos dirbantiems su suktuvais u Jei atliekate darbus, kurių metu varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenų. Varžtui palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali at- sirasti įtampa ir trenkti elektros smūgis. u Prieš pradėdami darbą, tinkamais ieškikliais patikrin- kite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujot- iekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių. u Elektrinį įrankį tvirtai laikykite. Užveržiant ir atlaisvina- nt varžtus gali atsirasti trumpalaikis reakcijos momentas. u Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įt- virtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. u Prieš padėdami elektrinį įrankį būtinai palaukite, kol visiškai sustos jo judančios dalys. Darbo įrankis gali įs- trigti paviršiuje, tuomet kyla pavojus nesuvaldyti elektri- nio įrankio. u Pažeidus akumuliatorių ar netinkamai jį naudojant, ga- li išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. u Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. u Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. u Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per di- delės apkrovos. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių po- veikio, ugnies, nešvarumų, vandens ir drėg- mės. Iškyla sprogimo ir trumpojo jungimo pavo- jus. u Užsiblokavus darbo įrankiui, elektrinį įrankį nedelsda- mi išjunkite. Būkite pasirengę dideliems reakcijos mo- mentams, sukeliantiems atatranką. Darbo įrankis užsi- blokuoja, kai elektrinis įrankis veikiamas per didele apkro- va arba yra perkreipiamas apdirbamame ruošinyje. ĮSPĖJIMAS Dulkės, kylančios šlifuojant švitri- niu popieriumi, pjaunant, šlifuoja- nt įvairiais darbo įrankiais, gręžiant ir atliekant panašius darbus, gali būti kancerogeninės, sukeliančios toksišku- mo poveikius vystymuisi arba mutageninės. Kai kurios šiose dulkėse esančios medžiagos yra: švinas dažuose ir lakuose, kurių sudėtyje yra švino; kristali- nis silicio dioksidas plytose, cemente ir kituose mūrijimo me- džiagose; arsenas ir chromatas chemiškai apdorotoje me- dienoje. Susirgimo rizika priklauso nuo to, kaip dažnai dirba- te su šiomis medžiagomis. Norėdami sumažinti pavojų, dirb- kite tik gerai vėdinamose patalpose su atitinkama apsaugine įranga (pvz., su specialios konstrukcijos kvėpavimo apara- tais, kurie išfiltruoja net ir mažiausias dulkių daleles). u Saugokite, kad prietaisas netikėtai neįsijungtų. Prieš įstatydami akumuliatorių įsitikinkite, kad įjungimo-iš- jungimo jungiklis nustatytas į padėtį išjungta. Jei ne- šdami elektrinį įrankį pirštą laikysite ant įjungimo-išjungi- mo jungiklio arba akumuliatorių įstatysite į įjungtą elektri- nį įrankį, gali įvykti nelaimingas atsitikimas. u Naudokite tik nepriekaištingos būklės, nesusidėvėju- sius darbo įrankius. Netinkami darbo įrankiai gali lūžti, sužeisti ir padaryti materialinės žalos. u Įstatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu dar- bo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas. u Įsukdami ilgus varžtus būkite atsargūs – priklausomai nuo varžto tipo ir naudojamo darbo įrankio iškyla nu- slydimo pavojus. Ilgi varžtai dažnai sunkiau valdomi. Jei- gu įrankis nuslysta įsukimo metu, jūs galite susižeisti. u Prieš įjungdami elektrinį įrankį patikrinkite, kokia yra nustatyta sukimosi kryptis. Pvz., jeigu norite išsukti va- ržtą, tačiau nustatyta įsukimo kryptis, elektrinis įrankis gali pradėti nekontroliuojamai judėti. u Nenaudokite elektrinio įrankio kaip gręžimo mašinos. Elektriniai įrankiai su atjungimo sankaba nėra skirti gręžti. Sankaba gali automatiškai ir be įspėjimo išsijungti. Gaminio ir savybių aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis. Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Elektrinio įrankio paskirtis ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Elektrinis įrankis skirtas nurodytų matmenų varžtams, ve- ržlėms ir kitoms srieginėms dalims nurodytame galios inter- vale įsukti ir išsukti. Elektrinis įrankis nėra skirtas naudoti kaip gręžimo mašina; kad išvengtumėte žmonių sužalojimo ir materialinės žalos, elektriniu įrankiu su atjungimo sankaba niekada negręžkite.

ANGLE EXACT 14CF | 22CF | 29CF

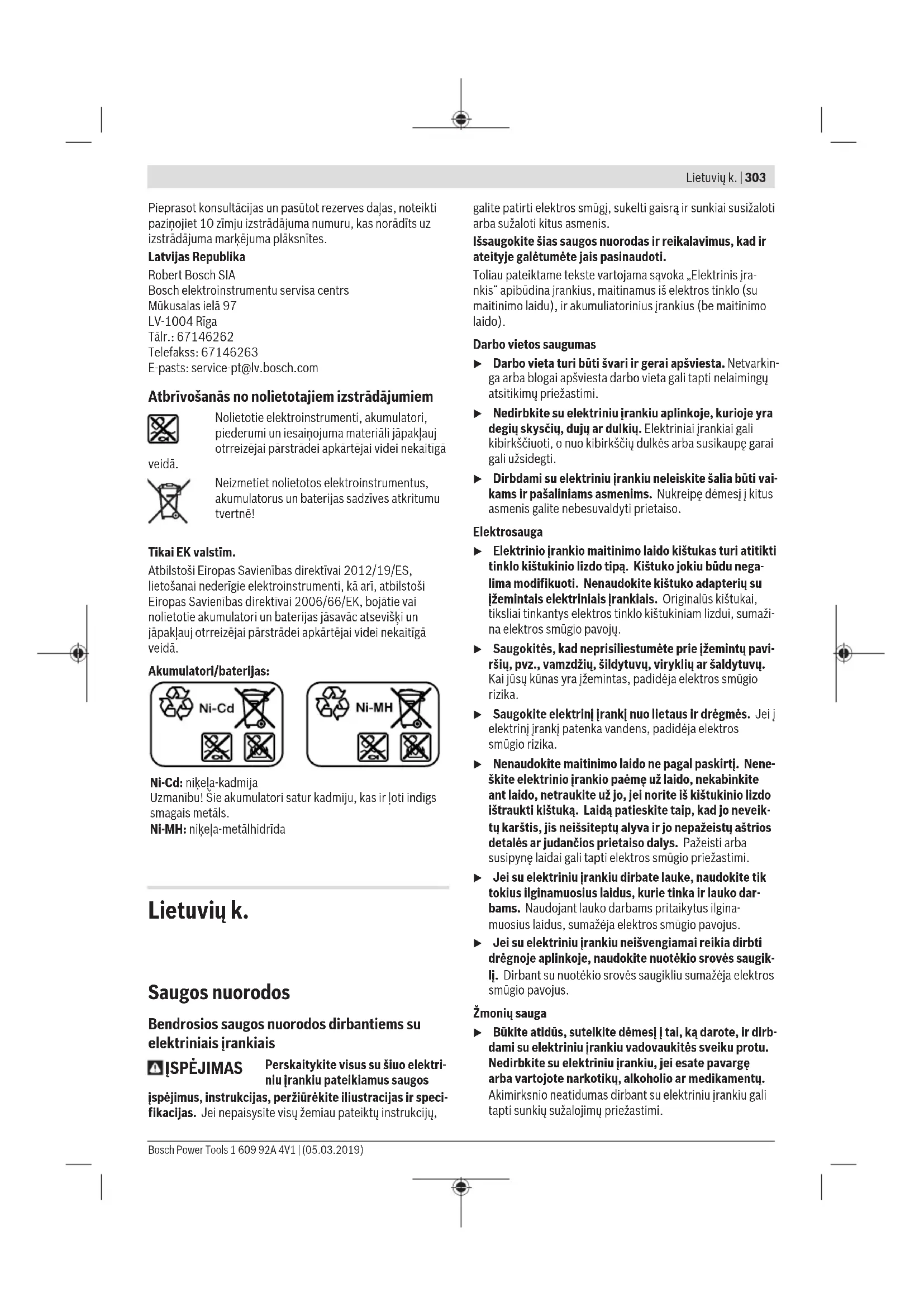

Kadangi elektrinio įrankio kairinis sukimasis yra lėtas, jis skir- tas naudoti su atvira plokščiąja pavara. Jis skirtas srieginėms jungtims tik iš vienos pusės prieinamose vietose, pvz., vamz- dynų srieginėms jungtims. Jis nėra skirtas srieginėms jungtims atlaisvinti. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)306 | Lietuvių k. Elektrinis įrankis nėra skirtas naudoti kaip gręžimo mašina; kad išvengtumėte žmonių sužalojimo ir materialinės žalos, elektriniu įrankiu su atjungimo sankaba niekada negręžkite. Pavaizduoti įrankio elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. (1) Darbo įrankis (pvz., galvutė varžtams ir veržlėms) (2) Įrankių įtvaras (3) Kampinė suktuvo galvutė (4) Veržliaraktis, rakto plotis 27mm (5) Kampinės galvutės jungės briaunos raktui uždėti (6) Veržliaraktis, rakto plotis 22mm (7) Jungiklis sukimo momentui nustatyti (8) Pakabinimo lankelis (9) Sukimo operacijų šviesadiodis indikatorius (10) Akumuliatoriaus įkrovos būklės šviesadiodis indikato- rius (11) Akumuliatorius su APT įstatomuoju galu (12) Akumuliatoriaus atblokavimo klavišas (13) Įjungimo-išjungimo jungiklis (14) Sukimosi krypties perjungiklis (15) Išpjovos lankeliui, skirtam prietaisui pakabinti, tvirtin-

(16) Šviesos diodo laikiklis (17) Žymėjimo žiedas (18) Darbinė lemputė (19) Gaubiamosios veržlės briaunos raktui uždėti (20) Antveržlė (21) Kroviklis (22) Kištukas (23) Žalias šviesadiodis indikatorius ant kroviklio (24) Raudonas šviesadiodis indikatorius ant kroviklio (25) Jungiamasis lizdas įtampos adapteriui ant 4EXACT (26) „D-Sub“ jungiamasis kištukas (27) Varžtai ant „D-Sub“ jungiamojo kištuko (28) Įtampos adapteris (29) Greitojo keitimo griebtuvas (30) Reguliavimo įrankis (31) Šešiabriaunis raktas (32) Reguliavimo veržlė (33) Spyruoklinis fiksuojamasis žiedas (34) Ertmė korpuso pusmovėje (35) Rankena (izoliuotas rankenos paviršius) Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 2 3 6 Gaminio numeris

Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO5393 Nm 2/2 3/3 6/6 Tuščiosios eigos sūkių skaičius n

Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO5393 Nm 7/7 9/9 15/15 Tuščiosios eigos sūkių skaičius n

1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsLietuvių k. | 307 Pramoninis akumuliatorinis kampinis suktuvas ANGLE EXACT 17 23 30 Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO5393 Nm 17/13 23/20 30/28 Tuščiosios eigos sūkių skaičius n

Nm 10 16 20 Tuščiosios eigos sūkių skaičius n

Nominalioji įtampa V 9,6 14,4 14,4 Sukimosi kryptis Svoris pagal „EPTA-Procedure 01:2014“ kg 1,0 1,5 1,5 Apsaugos tipas IP20 IP20 IP20 A) Esant kairiniam sukimuisi, elektriniai įrankiai veikia lėčiau ir jų sukimo momentas mažesnis. Priklausomai nuo plokščiosios pavaros perdavi- mo santykio kinta darbo įrankio sūkių skaičius ir sukimo momentas. Ni-Cd akumuliatoriai 9,6 9,6 12,0 12,0 14,4 14,4 Gaminio numeris

Celių kiekis 8 10 12 Akumuliatoriaus įtampa V 9,6 12,0 14,4 Talpa Ah 2,6 2,6 2,6 Svoris pagal „EPTA-Procedure 01:2014“ kg 0,55 0,70 0,80 Rekomenduojami krovikliai AL2450DV AL2450DV AL2450DV Kampinė suktuvo galvutė ■ 1/4" ■ 3/8" ■ 3/8" 1/4" SWF 1/4" Gaminio numeris

Maks. sukimo momentas, esant standžiajai jungčiai, pa- gal ISO5393 Nm 20 25 30 20 20 Svoris pagal „EPTA-Procedure 01:2014“ kg 0,23 0,23 0,27 0,23 0,23 Tiesi suktuvo galvutė SWF 1/4" Gaminio numeris

Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)308 | Lietuvių k. Tiesi suktuvo galvutė SWF 1/4" Maks. sukimo momentas, esant standžiajai jungčiai, pagal ISO5393 Nm 6 Svoris pagal „EPTA-Procedure 01:2014“ kg 0,22 Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-2. Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra70dB(A). Paklaida K=3dB. Triukšmo lygis darbo metu gali viršyti 80dB(A). Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatyta pagalEN62841-2-2: varžtų sukimas: a

Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas Tiekiamas komplektas ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Šie pramoniniai akumuliatoriniai kampiniai suktuvai tiekiami be darbo įrankių, kampinės suktuvo galvutės, tiesios suktuvo galvutės, akumuliatorių baterijos, kroviklio, įtampos lygintu- vo ir įtampos adapterio. Įtampos adapteris skirtas tik Bosch pramoniniam akumulia- toriniam kampiniam suktuvui prie įtampos lygintuvo 4EXACT prijungti.

ANGLE EXACT 14CF | 22CF | 29CF

Šie pramoniniai akumuliatoriniai kampiniai suktuvai tiekiami be darbo įrankių, plokščiosios pavaros, tarpinės jungės, aku- muliatorių baterijos, kroviklio, įtampos lygintuvo arba be įtampos adapterio. Įtampos adapteris skirtas tik Bosch pramoniniam akumulia- toriniam kampiniam suktuvui prie įtampos lygintuvo 4EXACT prijungti. Eksploatavimo ir sandėliavimo aplinka Elektrinis įrankis pritaikytas naudoti tik užda- rose patalpose. Siekiant užtikrinti nepriekaištingą veikimą, elektrinio įrankio leidžiamoji aplinkos temperatūra yra nuo – 5°C iki +50°C (23°F ir 122°F), o leidžiamasis santykinis oro drėgnumas nuo 20 iki 95%, kai įrankis nerasoja. Siekiant išvengti akumuliatoriaus celių pažeidimo, akumulia- torius turi būti laikomas nuo 0°C (32°F) iki 45°C (113°F) temperatūroje. Kampinės suktuvo galvutės montavimas ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Naudojant šiuos pramoninius akumuliatorinius kampinius suktuvus pirmiausia reikia uždėti tinkamą kampinę suktuvo galvutę (žr. „Techniniai duomenys“, Puslapis306). u Prieš pradėdami montuoti, reguliuoti ar išmontuoti suktuvo galvutę įsitikinkite, kad sukimosi krypties perjungiklis nustatytas į vidurinę padėtį (įjungimo blo- kavimas) arba iš elektrinio įrankio buvo išimtas aku- muliatorius. Elektrinį įrankį laikykite veržliarakčiu (6), uždėtu ant kampi- nės suktuvo galvutės briaunų, skirtų raktui uždėti (5). u Elektrinio įrankio niekada neužveržkite ties korpuso pusmovėmis. Kampinę suktuvo galvutę (3) norimoje padėtyje įstatykite ant jungės ir tvirtai užsukite gaubiamąją veržlę, uždėję ve- ržliaraktį (4) ant briaunų, skirtų raktui uždėti (19). Sukdami prilaikykite veržliarakčiu (6), uždėtu ant kampinės galvutės jungės.

ANGLE EXACT 14CF | 22CF | 29CF

Naudojant šiuos pramoninius akumuliatorinius kampinius suktuvus pirmiausia reikia uždėti tinkamą plokščiąją pavarą. Prekybos vietose galima įsigyti įvairių plokščiųjų pavarų. Kokios reikia plokščiosios pavaros, pasiteiraukite speciali- zuotos prekybos atstovo. u Laikykitės plokščiosios pavaros montavimo nuorodų. Pakabinimo įtaisas Naudodamiesi pakabinimo lankeliu (8), elektrinį įrankį galite pakabinti ant pakabinimo įtaiso. Pakabinimo lankelį (8) uždėkite ant elektrinio įrankio ir užfik- suokite išpjovoje (15). u Periodiškai patikrinkite pakabinimo lankelio ir pakabi- nimo įtaiso kablio būklę. Įkrovimo procesas Nuoroda: krovikliai ir akumuliatoriai į tiekiamą komplektą neįeina. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsLietuvių k. | 309 Pavaizduotas kištukas gali skirtis nuo kai kurių elektrinių įra- nkių kištuko. u Patikrinkite, ar kroviklis ir akumuliatorius tinkami naudoti jūsų šalies reikalavimus atitinkančiame elekt- ros tinkle. Kroviklis AL 2450 DV (žr. A pav.) Įjunkite kroviklio (21) kištuką (22) į elektros tinklą, o akumu- liatorių (11) tinkama padėtimi įstatykite į kroviklio lizdą. u Įdėdami/išimdami akumuliatorių nenaudokite jėgos. Akumuliatoriai su APT įstatomuoju galu (Akku Pack Top) yra sukonstruoti taip, kad juos į elektrinį įrankį arba kroviklį būtų galima įdėti tik tinkama padėtimi. Žalias šviesadiodis indikatorius (23) pradeda mirksėti. Jis rodo, kad teka įkrovimo srovė. Įkrovimo procesas automa- tiškai nutraukiamas, kai akumuliatorius visiškai įkraunamas. Jei žalias šviesadiodis indikatorius nebemirksi, bet dega tolygiai, vadinasi įkrovimo procesas yra baigtas. Pasigirsta apie 2sekundes trunkantis garsinis signalas, kuris praneša apie visišką akumuliatoriaus įkrovimą. Nuolat šviečiantis raudonas šviesadiodis indikatorius (24) praneša, kad įkrovimas vyksta mažesne įkrovimo srove. Jei raudonas šviesadiodis indikatorius mirksi, vadinasi įkrovimo procesas vykti negali. Gedimas – Priežastis ir pašalinimas Priežastis Šalinimas Šviesadiodžiai indikatoriai nešviečia Neįkištas (netinkamai įkištas) kroviklio kištukas Kištuką tinkamai įkiškite į kištukinį lizdą Pažeistas kištukinis lizdas, maitinimo laidas arba krovik- lis Patikrinkite maitinimo įtam- pą, jei reikia, dėl kroviklio pa- tikrinimo kreipkitės į Bosch elektrinių įrankių remonto dirbtuves Nevyksta įkrovimo procesas Akumuliatoriaus temperatūra nėra leistiname temperatū- ros intervale Palaukite, kol akumuliatorius atvės arba įšils iki leidžiamo- sios temperatūros nuo 0°C (32°F) ir 45°C (113°F) Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz., daug kartų įstatykite ir išimkite akumu- liatorių), jei reikia, akumulia- torių pakeiskite Pažeistas akumuliatorius Akumuliatorių pakeiskite Akumuliatorius neįstatytas (netinkamai įstatytas) Akumuliatorių tinkamai įstatykite į kroviklio lizdą Įtampos lygintuvas (žr.Bpav.)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Nuoroda: pramoniniai akumuliatoriniai suktuvai akumuliato- riniam darbo režimui pasirinktinai gali būti naudojami ir su įtampos lygintuvu. Pavaizduotas kištukas gali skirtis nuo kai kurių elektrinių įra- nkių kištuko. u Patikrinkite, ar įtampos lygintuvas tinkamas naudoti jūsų šalies reikalavimus atitinkančiame elektros tinkle. Be įtampos lygintuvo 4EXACT ir tinkamo maitinimo laido jums reikia įtampos adapterio, kurio nominalioji įtampa būtų tokia pati kaip ir suktuvo. u Įtampos lygintuvo įtampa (šviesadiodis indikatorius) turi sutapti su suktuvo įtampa. Įtampos lygintuvas skir- tas tik „EXACT“, „ANGLE EXACT“ ir „BT-EXACT“ serijos Bosch akumuliatoriniams suktuvams, kurių įtampa nuo 9,6V iki 14,4V. Priešingu atveju iškyla gaisro ir sprogimo pavojus. Prijungimas prie elektros tinklo Nuoroda: prašome atkreipti dėmesį į tai, kad į tiekiamą elektrinį įrankį nėra įstatytas nei akumuliatorius, nei įtampos adapteris. u Niekada nelaikykite akumuliatorių akumuliatoriniuose įrankiuose. Akumuliatoriai ilgiau veikia ir geriau įkrauna- mi, jei laikomi atskirai. Nepamirškite, kad ilgesnį laiką ne- naudotą akumuliatorių prieš naudojimą reikia visiškai įkrauti. Akumuliatoriaus įkrovimas Prieš įdėdami akumuliatorių į elektrinį įrankį specialiu krovik- liu jį įkraukite. Tikslus įkrovimo proceso aprašymas pateiktas kroviklio naudojimo instrukcijoje ir šios instrukcijos nuorodo- se (žr. „Įkrovimo procesas“, Puslapis308). Akumuliatorius turi NTC temperatūros kontrolės daviklį, ku- ris leidžia įkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0°C (+32°F) ir 45°C (+113°F). Tai gerokai pailgina akumuliatoriaus naudojimo laiką. Tinkamai naudojamą aku- muliatorių galima įkrauti iki 3000kartų. Naujas arba ilgesnį laiką nenaudotas akumuliatorius visą ga- lingumą išvystys tik po maždaug 5įkrovimo-iškrovimo ciklų. Akumuliatorius reikia įkrauti tik tada, kai elektrinio įrankio šviesadiodis indikatorius „Akumuliatoriaus įkrovos būklė“ šviečia raudonai. Akumuliatoriaus įdėjimas ir išėmimas Sukimosi krypties perjungiklį (14) pastumkite į vidurinę pa- dėtį. Atlikus šį veiksmą įjungimo-išjungimo jungiklis (13) už- blokuojamas padėtyje „Išjungta“, todėl elektrinis įrankis yra apsaugomas nuo netikėto įjungimo. Įkrautą akumuliatorių (11) įstumkite į elektrinio įrankio ran- keną. Stebėkite, kad akumuliatorių įstatytumėte tinkama padėtimi, o taip pat turite jausti, kad akumuliatoriaus fiksavimo klavišai (12) įsistato į elektrinio įrankio rankeną. u Įdėdami/išimdami akumuliatorių nenaudokite jėgos. Akumuliatoriai su APT įstatomuoju galu (Akku Pack Top) yra sukonstruoti taip, kad juos į elektrinį įrankį arba kroviklį būtų galima įdėti tik tinkama padėtimi. Norėdami akumuliatorių (11) išimti, abiejose pusėse pa- spauskite akumuliatoriaus fiksavimo klavišus (12) ir išimkite akumuliatorių iš rankenos, traukdami jį žemyn. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)310 | Lietuvių k. Įtampos adapterio įdėjimas ir išėmimas (žr.Cpav.)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Pasirinkite pagal jūsų elektrinio įrankio nominaliąją įtampą tinkamą įtampos adapterį. Įtampos adapterius, priklausomai nuo įtampos, galima at- skirti pagal „D‑Sub“ jungiamojo kištuko korpuso (26) spalvą. „D‑Sub“ kištuko, skirto 9,6V įtampai, korpuso spalva yra šviesiai mėlyna, o 14,4V įtampai skirto kištuko – juoda. u Adapterio korpusą (28) į pramoninį akumuliatorinį suktuvą įmontuoti ar iš jo išmontuoti leidžiama tik ta- da, kai išjungtas įtampos lygintuvas arba nuo įtampos lygintuvo atjungtas jungiamasis kištukas (26). Sukimosi krypties perjungiklį (14) pastumkite į vidurinę pa- dėtį. Atlikus šį veiksmą įjungimo-išjungimo jungiklis (13) už- blokuojamas padėtyje „Išjungta“, todėl elektrinis įrankis yra apsaugomas nuo netikėto įjungimo. Tada adapterio korpusą (28) įstumkite į elektrinio įrankio ra- nkeną. Stebėkite, kad adapterio korpusą įstatytumėte tinka- ma padėtimi, o taip pat turite jausti, kad akumuliatoriaus fik- savimo klavišai (12) įsistato į elektrinio įrankio rankeną. Tada į jungiamąją įvorę (25) įstatykite jūsų elektriniam įra- nkiui tinkamo įtampos adapterio jungiamąjį kištuką (26). Jungiamąjį kištuką (26) tvirtai įsukite į jungiamąją įvorę (25), t. y. ranka tvirtai užveržkite abu varžtus (27). Norėdami įtampos adapterį išimti, atlaisvinkite abu varžtus (27) esančius ant išjungto įtampos lygintuvo kištuko (26) ir ištraukite kištuką iš jungiamojo lizdo (25). Tada abiejose pusėse paspauskite atblokavimo mygtukus (12) ir ištraukite adapterio korpusą (28) iš elektrinio įrankio rankenos. Įrankio keitimas, kai suktuvo galvutė yra su greitojo keitimo griebtuvu (žr.Dpav.) u Įstatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu dar- bo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas. ANGLE EXACT 2 | 3 | 6 Šiems pramoniniams akumuliatoriniams kampiniams suktu- vams galima įsigyti tiesią suktuvo galvutę su 1/4" greitojo keitimo griebtuvu (gaminio numeris0607453631). ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Šiems pramoniniams akumuliatoriniams kampiniams suktu- vams galima įsigyti kampinę suktuvo galvutę su 1/4" greitojo keitimo griebtuvu (gaminio numeris0607453630). Darbo įrankio įdėjimas Traukite greitojo keitimo griebtuvą (29) į priekį. Įstatykite darbo įrankį (1) į įrankių įtvarą (2) ir greitojo keitimo griebtu- vą vėl atleiskite. Naudokite tik tokius darbo įrankius, kurių įstatomasis galas yra tinkamas (1/4" šešiabriaunis). Nebandykite į šį greitojo keitimo griebtuvą įstatyti grąžtą. Pramoniniai akumuliatoriniai kampiniai suktuvai su atjungi- mo sankaba nėra skirti gręžti. Sankaba gali automatiškai ir be įspėjimo išsijungti. Jei išsijungus sankabai gręžiate toliau, elektrinis įrankis, kol atjungimo sankaba vėl įsijungs, gali iškristi jums iš rankų. Darbo įrankio išėmimas Traukite greitojo keitimo griebtuvą (29) į priekį. Išimkite dar- bo įrankį (1) iš įrankių įtvaro (2) ir greitojo keitimo griebtuvą vėl atleiskite. Įrankio keitimas, kai suktuvo galvutė yra su išoriniu keturbriauniu u Įstatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu dar- bo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Šiems pramoniniams akumuliatoriniams kampiniams suktu- vams galima įsigyti kampinę suktuvo galvutę su 1/4"ketur- briauniu (gaminio numeris0607453617)bei kampinę suktuvo galvutę su 3/8"keturbriauniu (gaminio nume- ris0607453620). ANGLE EXACT 17 | 23 | 30 Šiems pramoniniams akumuliatoriniams kampiniams suktu- vams galima įsigyti kampinę suktuvo galvutę su 3/8" ketur- briauniu (gaminio numeris0607451618). Darbo įrankio įdėjimas Į vidų paspauskite kaištį, esantį įrankio įtvaro (2) keturbriau- nyje, panaudodami, pvz., siaurą atsuktuvą, ir užstumkite darbo įrankį (1) ant keturbriaunio. Atkreipkite dėmesį į tai, kad kaištis įeitų į darbo įrankio išdrožą. Darbo įrankio išėmimas Paspauskite kaištį, esantį darbo įrankio (1) išpjovoje, vidun ir nuimkite darbo įrankį, traukdami jį nuo įrankių įtvaro (2). Įrankio keitimas, kai suktuvo galvutė yra su vidiniu šešiabriauniu (žr.Epav.) u Įstatydami darbo įrankį atkreipkite dėmesį, kad darbo įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu dar- bo įrankis įstatytas netinkamai, jis gali atsijungti ir tapti nevaldomas. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Šiems pramoniniams akumuliatoriniams kampiniams suktu- vams galima įsigyti kampinę suktuvo galvutę su 1/4" vidiniu šešiabriauniu (gaminio numeris0607453618). Darbo įrankio įdėjimas Stumkite darbo įrankį (1) į įrankių įtvaro (2), vidinį šešiab- riaunį, kol pajusite, kad užsifiksavo. Darbo įrankio išėmimas Traukite darbo įrankį (1) iš įrankių įtvaro (2), jei būtina, nau- dokitės replėmis. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsLietuvių k. | 311 Naudojimas Visada dirbkite su asmens apsaugos prie- monėmis. Būtinai dėvėkite apsauginius aki- nius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, nesly- stančius batus, apsauginį šalmą, klausos ap- saugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Paruošimas naudoti Jei norite įjungti elektrinį įrankį, pirmiausia sukimo krypties perjungikliu (14) nustatykite sukimosi kryptį: elektrinis įrankis įsijungia tik tada, kai sukimosi krypties per- jungiklis (14) nėra vidurinėje padėtyje (įjungimo blokato- rius). Sukimosi krypties nustatymas (žr.Fpav.) u Sukimosi krypties perjungiklį(14) junkite tik tada, kai elektrinis įrankis neveikia. Dešininis sukimasis: norėdami įsukti varžtus, spauskite sukimosi krypties perjungiklį (14) į kairę iki atramos. Kairinis sukimasis: norėdami išsukti varžtus, spauskite sukimosi krypties perjungiklį (14) į dešinę iki atramos. Darbinės lemputės įjungimas Darbinė lemputė (18) apšviečia sukimo vietą, kai yra nepala- nkios apšvietimo sąlygos. Darbinę lemputę (18) galite įjungti spustelėję įjungimo-išjungimo jungiklį (13). Jei įjungimo-iš- jungimo jungiklį paspausite stipriau, elektrinis įrankis įsi- jungs, o darbinė lemputė ir toliau švies. u Nežiūrėkite tiesiogiai į darbinės lemputės šviesą, nes ji gali apakinti. Įjungimas ir išjungimas Šie suktuvai turi priklausomai nuo sukimo mo- mento įsijungiančią atjungimo sankabą, kurią galima reguliuoti nurodytame diapazone. Ji su- veikia, kai pasiekiamas nustatytas sukimo mo- mentas. Nuoroda: jei suktuvą naudojate su įtampos adapteriu, pir- miausia turite įjungti įtampos lygintuvą. Norėdami elektrinį įrankį įjungti, spauskite įjungimo-išjungi- mo jungiklį (13) iki atramos. Kai tik pasiekiamas nustatytas sukimo momentas, elektrinis įrankis išsijungia automatiškai. u Įjungimo-išjungimo jungiklį (13) atleidus anksčiau lai- ko, nustatytas sukimo momentas nepasiekiamas. Darbo patarimai u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Sukimo momento nustatymas (žr.G – Ipav.) Sukimo momentas priklauso nuo iš anksto nustatyto atjungi- mo sankabos spyruoklės įtempimo. Atjungimo sankaba įsi- jungia tiek sukimosi dešinėn, tiek ir sukimosi kairėn metu, kai pasiekiamas nustatytas sukimo momentas. Reikiamam sukimo momentui nustatyti naudokite tik kartu tiekiamą reguliavimo įrankį (30). Visiškai pastumkite elektrinio įrankio jungiklį (7) atgal. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Įstatykite šešiabriaunį raktą (31) į darbo įrankį (30) ir lėtai jį sukite. Kai korpuso angoje matysis mažas sankabos išsikišimas (re- guliavimo veržlė (32)), įstatykite į šią veržlę reguliavimo įra- nkį (30) ir pasukite įrankį.

ANGLE EXACT 14CF | 22CF | 29CF

Laikykitės informacijos, skirtos įsigytai plokščiajai pavarai, arba teiraukitės specializuotos prekybos atstovo. Sukant pagal laikrodžio rodyklę, nustatomas didesnis suki- mo momentas, sukant prieš laikrodžio rodyklę, nustatomas mažesnis sukimo momentas. Ištraukite reguliavimo įrankį (30). Jungiklį (7) vėl pastum- kite į priekį, kad apsaugotumėte sankabą nuo nešvarumų. Nuoroda: reikiamas sukimo momentas priklauso nuo sriegi- nės jungties tipo ir geriausiai pasirenkamas praktinių bandy- mų būdu. Patikrinkite bandomą srieginę jungtį dinamometri- niu raktu. u Nustatykite sukimo momentą tik nurodytame galingu- mo diapazone, nes priešingu atveju atjungimo sanka- ba neįsijungs. Sukimo momento nustatymo pažymėjimas

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Norėdami pažymėti individualiai nustatytą sukimo momentą, žymėjimo žiedą(17)galite pakeisti kitos spalvos žymėjimo žiedu. Pvz., jei naudojate EXACT elektrinius įrankius su 4,5Nm sukimo momentu, savo sukimo momentui žymėti galite uždėti raudonus žymėjimo žiedus. Jei norite naudoti kitus EXACT elektrinius įrankius kitos rūšies montavimo darbams atlikti, kai sukimo momentas nustatytas 7,5Nm, galite uždėti kitos spalvos žymėjimo žiedą (juodą, mėlyną, žalią arba geltoną), kad pažymėtumėte šios srities sukimo mome- ntą. Įvairių spalvų žymėjimo žiedai yra pagalba montuoto- jams, kad jie galėtų greičiau atpažinti, koks sukimo mome- ntas nustatytas elektriniame įrankyje. Paspauskite žymėjimo žiedą(17)plonu atsuktuvu, mentele ar kt. Elektrinį įrankį visada naudokite su žymėjimo žiedu, kad būtumėte įsitikinę, jog korpusas yra apsaugotas nuo dulkių ir teršalų. Šviesadiodis indikatorius Akumuliatoriaus įkrovos būklės indikatorius Jei akumuliatorių (11) reikia įkrauti, šviesadio- dis indikatorius (10) mirksi žaliai ir pasigirsta Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)312 | Lietuvių k. garsinis signalas. Tada galima atlikti tik 6 – 8 sukimo ope- racijas. Jei šviesadiodis indikatorius dega raudonai, įkrovos nebe- užtenka nei vienai sukimo operacijai arba elektrinis įrankis buvo veikiamas per didele apkrova. Elektrinio įrankio įjungti nebegalima. Įjungimo blokatorius lieka įjungtas, kol akumu- liatorius neištraukiamas iš elektrinio įrankio ir neįdedamas įkrautas akumuliatorius. Jei dirbate su įtampos adapteriu, raudonas šviesadiodis indi- katorius (10) praneša apie per didelę apkrovą. Jei šviesadiodis indikatorius (10) mirksi raudonai, vadinasi elektrinis įrankis perkaito ir neveikia. Prieš vėl įjungdami elektrinį įrankį palaukite, kol, praėjus šiek tiek laiko, indi- katorius nustos mirksėti. Jei po kiekvieno įkrovimo elektrinio įrankio veikimo laikas žy- miai sutrumpėja, vadinasi akumuliatorių reikia pakeisti. Susi- dėvėjusius akumuliatorius šalinkite laikydamiesi jūsų šalyje galiojančių Atliekų šalinimo taisyklių. Sukimo šviesadiodis indikatorius Pasiekus iš anksto nustatytą sukimo momentą, suveikia atjungimo sankaba. Šviesadiodis indi- katorius (9) šviečia žaliai. Jei nustatytas sukimo momentas nebuvo pasiektas, šviesa- diodis indikatorius (9) šviečia raudonai ir pasigirsta garsinis signalas. Sukimo operaciją reikia pakartoti. Apsauga nuo pakartotinio įjungimo (Trigger Repeat Protection) Jei sukant srieginę jungtį įsijungia atjungimo sankaba, varik- lis išsijungia. Vėl įjungti bus galima tik po 0,7 sekundžių per- traukos. Tokiu būdu per neapsižiūrėjimą neužveršite jau tvir- tai įsuktos srieginės jungties. Kampinės suktuvo galvutės perstatymas ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Kampinę suktuvo galvutę (3) galite nustatyti vienoje iš aštuo- nių padėčių. Elektrinį įrankį laikykite veržliarakčiu (6), uždėtu ant kampi- nės suktuvo galvutės briaunų, skirtų raktui uždėti (5). u Elektrinio įrankio niekada neužveržkite ties korpuso pusmovėmis. Uždėję veržliaraktį (4) ant briaunų raktui uždėti (19), atlais- vinkite gaubiamąją veržlę. Pasukite kampinę suktuvo galvutę (3) 45° laipsnių kampu į norimą padėtį ir tvirtai užsukite gau- biamąją veržlę, uždėję veržliaraktį (4) ant briaunų, skirtų rak- tui uždėti (19). Sukdami prilaikykite veržliarakčiu (6), uždėtu ant kampinės galvutės jungės.

ANGLE EXACT 14CF | 22CF | 29CF

Laikykitės informacijos, skirtos įsigytai plokščiajai pavarai, arba teiraukitės specializuotos prekybos atstovo. Šviesadiodės darbinės lemputės nustatymas (žr.Jpav.)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Paspauskite žymėjimo žiedą (17) plonu atsuktuvu, mentele ar kt. Stumkite spyruoklinį fiksuojamąjį žiedą (33) spyruokli- nio fiksuojamojo žiedo replėmis atgal ant korpuso pusmovės. Dabar abi šviesos diodo laikiklio (16) dalis, kurios gaubia šviesadiodę darbinę lemputę(18), galima nustatyti į norimą padėtį. Saugokite, kad nepažeistumėte šviesadiodės darbi- nės lemputės laido ir stumkite jį nesulenkdami į specialią korpuso pusmovėse esančią ertmę (34). Šviesadiodę darbi- nę lemputę (18) vėl apgaubkite abiem šviesos diodo laikiklio (16) korpuso pusmovėmis. Spyruoklinį fiksuojamąjį žiedą (33) ir žymėjimo žiedą (17) vėl įspauskite atgal į pirminę padėtį. Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę įjun- gimo-išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Elektrinio įrankio tepimas Tepimo medžiaga: Specialus pavarų tepalas (225 ml) Gaminio numeris 3 605 430 009 Tepalas su molibdenu Variklių alyva SAE 10/SAE 20 – Po pirmųjų 150 darbo valandų išvalykite pavarą švelniai veikiančiu tirpiklio tirpalu. Vykdykite tirpiklio gamintojo pateiktus naudojimo ir šalinimo nurodymus. Po to sutep- kite pavarą specialiu Bosch tepalu, skirtu pavaroms tepti. Po pirmojo išvalymo kartokite šią išvalymo procedūrą kas 300 darbo valandų. – Tepkite alyva judančias atjungimo sankabos detales po 100000 sukimo operacijų keliais variklio alyvos SAE10/ SAE20 lašais. Tepkite slystančias ir riedančias detales te- palu, kurio sudėtyje yra molibdeno. Tuo pačiu patikrin- kite, ar sankaba nesusidėvėjusi, siekiant užtikrinti nustatyto sukimo momento kartotinumą ir tikslumą. Po to iš naujo nustatykite atjungimo sankabos sukimo mome- ntą. u Techninės priežiūros ir remonto darbus atlikti patikė- kite tik kvalifikuotiems specialistams. Taip bus užtikri- nama, jog elektrinis įrankis išliks saugus. Įgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus. u Tepimo ir valymo medžiagas šalinkite aplinkai neke- nksmingu būdu. Vykdykite įstatymų reikalavimus. 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools日本語 | 313 Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai ar baterijos turi būti sure- nkami atskirai ir perdirbami aplinkai nekenksmingu būdu. Akumuliatoriai ir baterijos: Ni-Cd: nikelio ir kadmio akumuliatoriai Dėmesio: šiuose akumuliatoriuose yra labai nuodingo sun- kiojo metalo kadmio. Ni-MH: nikelio-metalo hidridas

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus že- miau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Pramoninis aku- muliatorinis kam- pinis suktuvas ANGLE EXACT Gaminio numeris ANGLE EXACT ...
