22CF | 23 | 29CF | 30 Duw de markeringsring (17) er met een dun schroevendraai- erblad, een plamuurmes of iets dergelijks af. Schuif de borg- ring (33) met een borgringtang naar achter op de behui- zingsschaal. De beide schaalhelften van de LED-houder (16) die het LED- werklicht (18) omsluiten, kunnen nu in elke gewenste posi- tie worden gezet. Let erop dat u het snoer van het LED-werk- licht niet beschadigt en schuif dit zonder te knikken in de daarvoor bestemde holle ruimte (34) in de behuizings- schaal. Omsluit het LED-werklicht (18) weer met de beide behuizingsschalen van de LED-houder (16). Duw de borgring (33) en de markeringsring (17) weer terug in de oorspronkelijke positie. Onderhoud en service Onderhoud en reiniging u Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en vóór het vervoeren en opbergen altijd de accu uit het elek- trische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. u Houd het elektrische gereedschap en de ventilatie- openingen altijd schoon om goed en veilig te werken. Smering van het elektrische gereedschap Smeermiddel: Speciaal tandwielvet (225 ml) Productnummer 3 605 430 009 Molykote vet Motorolie SAE 10/SAE 20 – Reinig de aandrijving met een mild oplosmiddel na de eer- ste 150 gebruiksuren. Volg de aanwijzingen van de fabri- kant van het oplosmiddel m.b.t. gebruik en afvoer op. Smeer de aandrijving aansluitend met speciaal tandwiel- vet van Bosch. Herhaal de reiniging telkens na 300 ge- bruiksuren vanaf de eerste reiniging. – Smeer de bewegende delen van de uitschakelkoppeling na 100.000 schroefverbindingen met enkele druppels motorolie SAE 10/SAE 20. Smeer de glijdende en rollen- de delen met Molykote vet. Controleer bij deze gelegen- heid de koppeling op slijtage om er zeker van te zijn dat de herhaalbaarheid en nauwkeurigheid niet werden beïn- vloed. Aansluitend moet het draaimoment van de koppe- ling opnieuw worden ingesteld. u Laat onderhouds- en reparatiewerkzaamheden uitslui- tend uitvoeren door gekwalificeerd geschoold perso- neel. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische gereedschap behouden blijft. Een erkende Bosch-klantenservice voert deze werkzaamhe- den snel en betrouwbaar uit. u Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht. Klantenservice en gebruiksadvies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderde- len. Explosietekeningen en informatie over vervangingson- derdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires. Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, accu’s, accessoi- res en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsDansk | 81 Gooi elektrische gereedschappen, accu’s en batterijen niet bij het huisvuil! Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruik- te accu’s/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled. Accu's/batterijen: Ni-Cd: nikkel-cadmium Let op: deze accu's bevatten cadmium, een zeer giftig zwaar metaal. Ni-MH: nikkel-metaalhydride Dansk Sikkerhedsinstrukser Generelle sikkerhedsanvisninger for el-værktøj ADVARSEL Læs alle sikkerhedsadvarsler, in- struktioner, illustrationer og spe- cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der ri- siko for elektrisk stød, brand og/eller alvorlige per- sonskader. Opbevar alle sikkerhedsinstrukser og anvisninger til se- nere brug. Betegnelsen "el-værktøj" i advarslerne refererer til dit (led- ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte- ridrevet (ledningsfrit) el-værktøj. Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller støv. El‑værktøj kan slå gnister, der kan antænde støv el- ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen. Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el‑værktøj. Uændrede stik, der passer til kontakterne, nedsætter risi- koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge el‑værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et HFI‑relæ reducerer risikoen for at få elektrisk stød. Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt. Brug ikke el‑værktøj, hvis du er træt, har indtaget al- kohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærksomhed ved brug af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bæ- re el‑værktøjet med fingeren på afbryderen og sørg for, at el‑værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk- ke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele, Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)82 | Dansk der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er forbundet med støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uop- mærksomhed kan medføre alvorlige personskader. Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el‑værktøj arbejder man bedst og mest sikkert inden for det angivne effektområ- de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til op- bevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el‑værktøjet. u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med el‑værktøjet eller ikke har gennemlæst disse instruk- ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el‑værktøjets funktion påvirkes. Få beska- digede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Om- hyggeligt vedligeholdte skæreværktøjer med skarpe skæ- rekanter sætter sig ikke så hurtigt fast og er nemmere at føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el‑værktøjet til formål, som ligger uden for det fastsatte anvendelsesom- råde, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet. Omhyggelig omgang med og brug af akku-værktøj u Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en be- stemt type batterier, må ikke benyttes med andre batteri- er – brandfare. u Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare. u Batterier, der ikke benyttes, må ikke komme i berø- ring med metaldele såsom kontorclips, mønter, nøg- ler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mel- lem batteri-kontakterne øger risikoen for personskader i form af forbrændinger. u Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skul- le ske, skylles med vand. Søg læge, hvis væsken kom- mer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. u Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batte- rier kan reagere uforudsigeligt og forårsage brand, eks- plosion eller fare for personskade. u Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion. u Følg alle instruktioner for opladning. Batteriet må ik- ke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller op- ladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren. Service u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. u Beskadigede batterier må aldrig repareres. Repara- tion af batterier må kun udføres af producenten eller au- toriserede reparatører. Sikkerhedshenvisninger til skruemaskine u Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis befæstelses- elementet kommer i kontakt med en "strømførende" led- ning, kan blottede metaldele på el-værktøjet blive "strøm- førende", og der er risiko for elektrisk stød for brugeren. u Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasled- ning kan føre til eksplosion. Beskadigelse af en vandled- ning kan føre til materiel skade. u Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer. u Fastgør emnet. Et emne holdes bedre fast med spænde- anordninger eller skruestik end med hånden. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el‑værktøjet. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsDansk | 83 u Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplo- dere. Tilfør frisk luft, og søg læge, hvis du føler dig util- pas. Dampene kan irritere luftvejene. u Åbn ikke akkuen. Fare for kortslutning.u Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirk- ning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes. u Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning. Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning. u Sluk straks for el-værktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på store reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet bloke- rer, hvis el-værktøjet overbelastes, eller hvis det sætter sig fast i emnet, der skal bearbejdes. ADVARSEL Støv, der dannes ved smergling, savning, slibning, boring og lignen- de aktiviteter, kan virke kræftfremkaldende, foster- skadende eller mutagent. Dette støv indeholder f.eks. føl- gende stoffer: Bly i blyholdig maling og lak, kiseljord i teglsten, cement og fra andet murerarbejde, arsen og kromat i kemisk behandlet træ. Risikoen for sygdom afhænger af, hvor ofte du udsættes for disse stoffer. For at begrænse faren bør du kun arbejde i godt ventillerede rum med det nødvendig beskyttelsesudstyr (f.eks. med specielt konstruerede åndedrætsværn, der også filtrerer de mindste støvpartikler fra). u Undgå en utilsigtet start. Sørg for, at tænd/sluk-kon- takten er slået fra, før du isætter en akku. Hvis du bæ- rer el-værktøjet med din finger på tænd/sluk-kontakten eller isætter en akku i det tændte el-værktøj, udsætter du dig for en ulykkesrisiko. u Brug kun fejlfri indsatsværktøjer, der ikke er slidt. De- fekte indsatsværktøjer kan f.eks. knække og forårsage kvæstelser og materielle skader. u Sørg ved isætning af et indsatsværktøj for, at det sid- der fast på værktøjsholderen. Hvis indsatsværktøjet ik- ke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres. u Vær forsigtig ved iskruning af lange skruer, da de kan glide eller smutte, afhængigt af skruetype og anvendt indsatsværktøj. Det er ofte svært at kontrollere lange skurer, som kan glide/smutte ved iskruningen, hvorved du risikerer at komme til skade. u Vær opmærksom på den indstillede drejeretning, før du tænder el-værktøjet. Hvis du f.eks. vil løsne en skrue, og drejeretningen er indstillet, så skruen i stedet skrues ind, kan dette forårsage en heftig og ukontrolleret be- vægelse af el-værktøjet. u Brug ikke el-værktøjet som boremaskine. El-værktøj med frakoblingsanordning er ikke egnet til boring. Kob- lingen kan slå fra automatisk og uden advarsel. Produkt- og ydelsesbeskrivelse Læs alle sikkerhedsinstrukser og anvisnin- ger. Overholdes sikkerhedsinstrukserne og an- visningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen. Beregnet anvendelse ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 El-værktøjet er beregnet til iskruning og løsnelse af skruer, møtrikker og andre gevindtilslutninger i det angivne dimen- sions- og ydelsesområde. El-værktøjet er ikke egnet som boremaskine; for at undgå person- og tingsskader bør du aldrig anvende et el-værktøj med frakoblingsautomatik til boring.

ANGLE EXACT 14CF | 22CF | 29CF

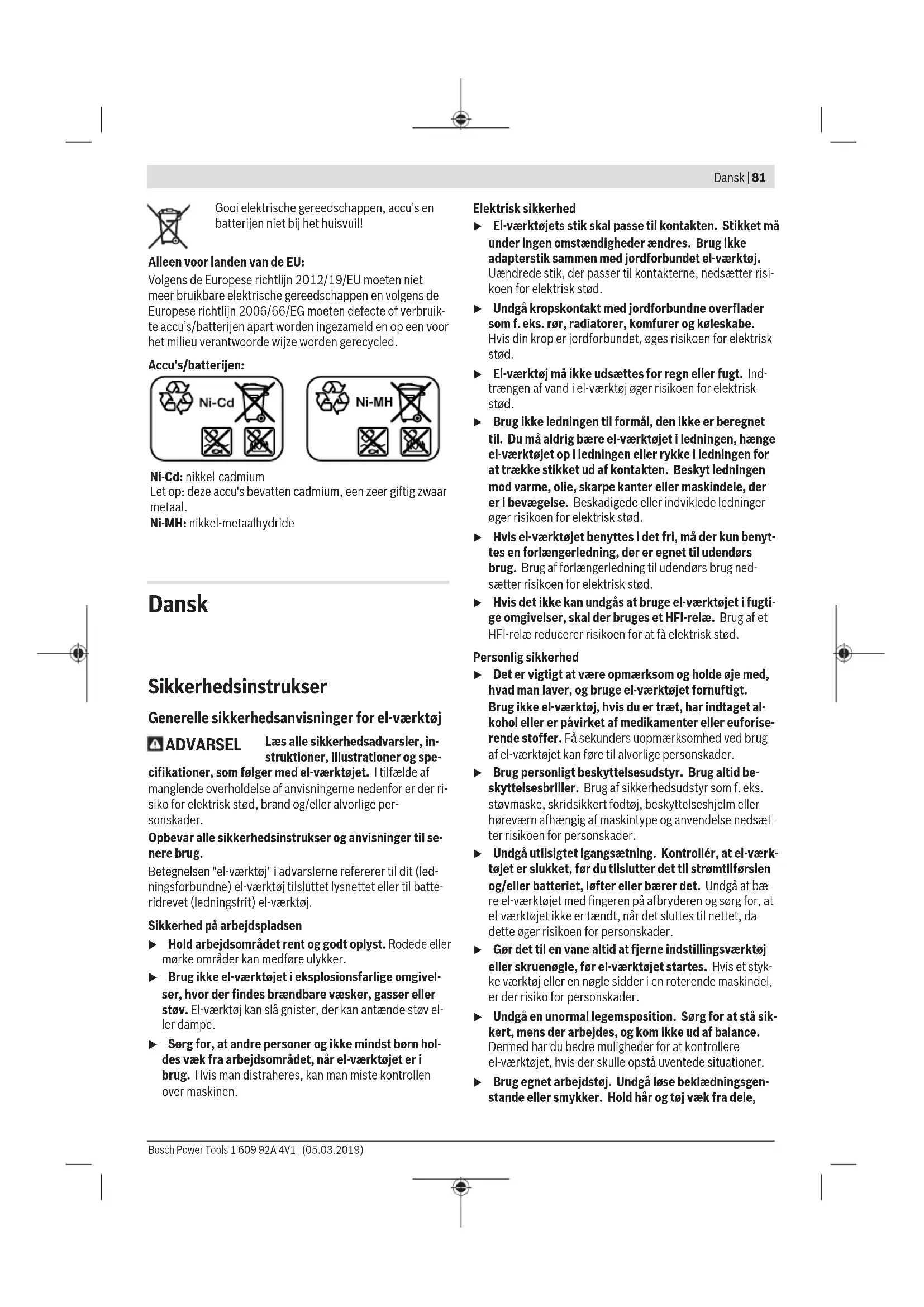

El-værktøjet er beregnet til drift med en åben fladudgang på grund af dets langsomme venstreløb. Det er velegnet til skru- earbejde på steder, der kun er tilgængelige fra en side, f.eks. på rørledninger. Det er ikke egnet til at løsne skrueforbindelser. El-værktøjet er ikke egnet som boremaskine; for at undgå person- og tingsskader bør du aldrig anvende et el-værktøj med frakoblingsautomatik til boring. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el‑værktøjet på illustrationssiden. (1) Indsatsværktøj (f.eks. skrueindsats) (2) Værktøjsholder (3) Vinkelskruehoved (4) Gaffelnøgle nøglevidde 27 mm (5) Nøgleflade på vinkelhovedflange (6) Gaffelnøgle nøglevidde 22 mm (7) Skyder til forvalg af drejningsmoment (8) Ophængsbøjle (9) LED-visning forskruninger (10) Kontrollampe akku-ladetilstand (11) Akku med APT-stikkontakt (12) Akku-udløserknap (13) Tænd/sluk-kontakt (14) Retningsomskifter (15) Fastgørelsesslidser til ophængsbøjle (16) LED-holder (17) Markeringsring (18) Arbejdslys Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)84 | Dansk (19) Nøgleflade på omløbermøtrik (20) Kontramøtrik (21) Ladeaggregat (22) Elstik (23) Grøn LED-lampe på ladeaggregatet (24) Rød LED-lampe på ladeaggregatet (25) Tilslutningsbøsning for en spændingsadapter på 4EXACT (26) D-Sub-tilslutningsstik (27) Skruer på D-Sub-tilslutningsstik (28) Spændingsadapter (29) Hurtigskiftepatron (30) Indstillingsværktøj (31) Unbrakonøgle (32) Indstillingsskive (33) Fjederring (34) Hulrum i husskålen (35) Håndgreb (isoleret grebsflade) Tilbehør, som er illustreret og beskrevet i betjeningsvejlednin- gen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør fin- des i vores tilbehørsprogram. Tekniske data Industriel akku-vinkelskruemaskine ANGLE EXACT 2 3 6 Varenummer

Maks. drejningsmoment til hård skrueopgave i højreløb

o/min 340 440 300 Nominel spænding V 9,6 14,4 14,4 Omløbsretning 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsDansk | 85 Industriel akku-vinkelskruemaskine ANGLE EXACT 14CF 22CF 29CF Vægt svarer til EPTA-Procedure 01:2014 kg 1,0 1,5 1,5 Kapslingsklasse IP20 IP20 IP20 A) I venstreløb er el-værktøjet langsommere og har et lavere drejningsmoment. Omdrejningstal og drejningsmoment ændrer sig på indsats- værktøjet afhængigt af fladudgangens transmissionsforhold. Ni-Cd-akku-pack 9,6 9,6 12,0 12,0 14,4 14,4 Varenummer

maks. omdrejningstal til hårdt skruearbejde iht. ISO5393 Nm 20 25 30 20 20 Vægt svarer til EPTA-Procedure 01:2014 kg 0,23 0,23 0,27 0,23 0,23 Lige skruehoved Selvspændende borepatron 1/4" Varenummer

maks. omdrejningstal til hårdt skruearbejde iht. ISO5393 Nm 6 Vægt svarer til EPTA-Procedure 01:2014 kg 0,22 Støj-/vibrationsinformation Støjemissionsværdier fundet iht. EN62841-2-2. El-værktøjets A-vægtede lydtryksniveau er typisk 70 dB(A). Usikkerhed K=3 dB. Støjniveauet ved arbejde kan overskri- de 80dB(A). Brug høreværn! Vibrationer samlet værdi a

Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)86 | Dansk delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering Leveringsomfang ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Disse industrielle akku-vinkelskruemaskiner leveres uden indsatsværktøjer, vinkelskruehoved, lige skruehoved, akku, lader, spændingsstabilisator eller spændingsadapter. Spændingsadapterne må kun bruges til at tilslutte Bosch in- dustri-akku-vinkelskruemaskinerne til spændingsstabilisato- ren 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Disse industri-akku-vinkelskruemaskiner leveres uden ind- satsværktøjer, fladdrev, mellemflange, akku, lader, spæn- dingsstabilisator eller spændingsadapter. Spændingsadapterne må kun bruges til at tilslutte Bosch in- dustri-akku-vinkelskruemaskinerne til spændingsstabilisato- ren 4EXACT. Drifts- og opbevaringsforhold El-værktøjet må udelukkende bruges på et luk- ket anvendelsessted. Til en fejlfri brug af apparatet skal den tilladte omgivelsestemperatur ligge mellem –5 °C og +50 °C (23 °F og 122 °F), ved en tilladt relativ luftfugtighed på mellem 20 og 95 % fri for tildugning. Akkuen skal opbevares ved en temperatur mellem 0 °C (32 °F) og 45 °C (113 °F) for at undgå skader på akkucellerne. Montering af vinkelskruehoved ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Ved disse industrielle akku-vinkelskruemaskiner skal der først monteres et passende vinkelskruehoved (se "Tekniske data", Side84). u Sørg for, at retningsomskifteren står i midten (kon- taktspærre) eller at akkuen er blevet fjernet fra el- værktøjet, før du monterer, indstiller eller demonte- rer et skruehoved. Hold el-værktøjet fast med gaffelnøglen (6) på vinkelhoved- flangens nøgleflade (5). u Fastspænd aldrig el-værktøjet på husskålene. Sæt vinkelskruehovedet (3) i den ønskede position på flan- gen, og skru omløbermøtrikken fast med gaffelnøglen (4) på nøglefladen (19). Hold samtidig kontra med gaffelnøglen (6) på vinkelhoved- flangen.

ANGLE EXACT 14CF | 22CF | 29CF

Ved disse industri-akku-vinkelskruemaskiner skal der først monteres en passende fladudgang. I handlen fås forskellige fladudgange. Spørg din forhandler om den passende fladudgang. u Overhold monteringsforskrifterne til fladudgangen. Ophængningsanordning Med ophængningsbøjlen (8) kan du fastgøre el-værktøjet på en ophængningsanordning. Sæt ophængningsbøjlen (8) på el-værktøjet, og lad den gå i indgreb i slidserne (15). u Kontrollér regelmæssigt, at ophængningsbøjlen og krogene i ophængningsanordningen er i en forsvarlig tilstand. Opladning Bemærk: Ladeaggregater og akkuer følger ikke med leverin- gen. Det illustrerede netstik kan være et andet end det på dit el- værktøj. u Sørg for, at ladeaggregat og akku er egnet til det strømnet, der findes i dit land. Ladeaggregat AL 2450 DV (se billedeA) Forbind ladeaggregatet (21) vha. netstikket (22) til den elektriske energiforsyning, og sæt akkuen (11) i den rigtige position i ladeaggregatets ladeskakt. u Isæt/udtag akkuen uden brug af vold. Akkuer med APT- stikkontakt (Akku Pack Top) er konstrueret på en sådan måde, at de kun kan sættes i el-værktøjet eller ladeaggre- gatet i den rigtige position. Den grønne kontrollampe (23) begynder at blinke. Det bety- der, at ladestrømmen løber. Opladningen stopper automa- tisk, når akkuen er helt opladet. Når den grønne kontrollam- pe holder op med at blinke og lyser jævnt, er opladningen færdig. Et akustisk signal høres i ca. 2sekunder, hvilket be- tyder, at akkuen er helt opladet. Lyser den røde kontrollampe hele tiden (24), oplades der med reduceret ladestrøm. Blinker den røde kontrollampe, er opladning ikke mulig. Fejl – årsager og afhjælpning Årsag Afhjælpning Kontrollamper lyser ikke Laderens netstik ikke (kor- rekt) isat Isæt netstik (helt) i stikkon- takten Stikkontakt, netkabel eller lader defekt Kontrollér netspændingen, og få evt. laderen kontrolle- ret af en autoriseret kunde- service for Bosch el-værktøj Opladning ikke mulig Akku-temperatur er ikke i det tilladte område Påvirk akku-temperaturen ved afkøling eller opvarm- ning, så den befinder sig i det tilladte temperaturområde mellem 0 °C (32 °F) og 45 °C (113 °F) Akkukontakter snavsede Rengør akkukontakter, f.eks. ved isætning/udtagning af akkuen flere gange, udskift evt. akku 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsDansk | 87 Årsag Afhjælpning Akku defekt Udskift akku Akkuen er ikke sat (rigtigt) i Sæt akkuen (helt) ind i akku- ladeskakten Spændingsstabilisator (se billedeB)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Bemærk: Industrielle akku-vinkelskruemaskiner kan som al- ternativ til akkudriften også drives med en spændingsstabili- sator. Det illustrerede netstik kan være et andet end det på dit el- værktøj. u Sørg for, at spændingsstabilisatoren er egnet til det strømnet, der findes i brugslandet. Ud over spændingsstabilisatoren 4EXACT og det passende netkabel har du brug for en spændingsadapter, der har den samme nominelle spænding som din skruemaskine. u Spændingen på spændingsstabilisatoren (LED-indika- tor) skal stemme overens med skruemaskinens spæn- ding. Spændingsstabilisatoren er udelukkende egnet til at blive brugt til industrielle akku-skruemaskiner fra Bosch af typen EXACT, ANGLE EXACT og BT-EXACT med en spænding på mellem 9,6 V og 14,4 V. I modsat fald er der risiko for brand og eksplosion. Tilslutning til energiforsyningen Bemærk: Vær opmærksom på, at el-værktøjet ikke indehol- der hverken en akku eller en spændingsadapter ved levering. u Opbevar aldrig akkuer i et akku-værktøj. Akkuer holder længere og er nemmere at lade, hvis de opbevares sepa- rat. Husk at lade akkuen helt, før den tages i brug efter længere tids opbevaring. Opladning af akku Lad akkuen med et egnet ladeaggregat, før den sættes ind i el-værktøjet. Den nøjagtige beskrivelse af opladningen frem- går af ladeaggregatets betjeningsvejledning og henvisninger- ne i nærværende vejledning (se "Opladning", Side86). Akkuen er udstyret med en NTC-temperaturovervågning, der kun tillader en opladning i temperaturområdet mellem 0 °C (+32 °F) og 45 °C (+113 °F). Derved opnås en høj levetid for akkuen. Ved rigtig brug kan akkuen genoplades op til 3000 gange. En ny akku eller en akku, der ikke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og aflad- ninger. Akkuer bør kun genoplades, når kontrollampen "Ak- ku-ladetilstand" på el-værktøjet lyser rødt. Isætning og udtagning af akku Tryk retningsomskifteren (14) i den midterste position. Det- te spærrer tænd/sluk-kontakten (13) i positionen "Fra", hvorved utilsigtet tænding af el-værktøjet forhindres. Skub en opladet akku (11) ind i el-værktøjets greb. Sørg for, at akkuen placeres i den rigtige position og at udlø- serknapperne (12) falder mærkbart på plads i el-værktøjets greb. u Isæt/udtag akkuen uden brug af vold. Akkuer med APT- stikkontakt (Akku Pack Top) er konstrueret på en sådan måde, at de kun kan sættes i el-værktøjet eller ladeaggre- gatet i den rigtige position. Akkuen (11) tages ud ved at trykke på begge sider af udlø- serknapperne (12) og trække akkuen ud af grebet forneden. Isætning og udtagning af spændingsadapter (se billedeC)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Vælg den spændingsadapter, der passer til dit el-værktøjs nominelle spænding. Den spænding, der passer til den enkelte spændingsadap- ter, fremgår af farven på huset til D-Sub-tilslutningsstikket (26). Huset til D-Sub-tilslutningsstikket for 9,6-V-spænding er lyseblå, for 14,4-V-spænding sort. u Adapterhuset (28) må kun monteres i den industrielle akku-skruemaskine eller afmonteres fra denne, når spændingsstabilisatoren er slukket eller tilslutnings- stikket (26) er afbrudt fra spændingsstabilisatoren. Tryk retningsomskifteren (14) i den midterste position. Det- te spærrer tænd/sluk-kontakten (13) i positionen "Fra", hvorved utilsigtet tænding af el-værktøjet forhindres. Skub herefter adapterhuset (28) ind i grebet på el-værktø- jet. Sørg for, at adapterhuset isættes i den rigtige position, og at udløserknapperne (12) falder mærkbart på plads i el- værktøjets greb. Stik derefter tilslutningsstikket (26) på den til el-værktøjet passende spændingsadapter ind i tilslutningsbøsningen (25). Skru tilslutningsstikket (26) fast i tilslutningsbøsnin- gen (25), idet du spænder begge skruer (27) håndfast. Spændingsadapteren tages ud ved at løsne de to skruer (27) på tilslutningsstikket (26) til den slukkede spændings- stabilisator og trække tilslutningsstikket ud af tilslutnings- bøsningen (25). Tryk herefter på begge sider af udløserknapperne (12), og træk adapterhuset (28) ud af el-værktøjets greb. Værktøjsskift ved skruehoved med selvspændende borepatron (se billedeD) u Sørg ved isætning af et indsatsværktøj for, at det sid- der fast på værktøjsholderen. Hvis indsatsværktøjet ik- ke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres. ANGLE EXACT 2 | 3 | 6 Til disse industrielle akku-vinkelskruemaskiner fås et lige skruehoved med 1/4"-hurtigskiftepatron (varenummer 0607453631). ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Til disse industrielle akku-vinkelskruemaskiner fås et vinkel- skruehoved med 1/4"-hurtigskiftepatron (varenummer 0607453630). Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)88 | Dansk Isætning af indsatsværktøj Træk hurtigskiftepatronen (29) fremad. Sæt indsatsværktø- jet (1) ind i værktøjsholderen (2), og slip hurtigskiftepatro- nen igen. Brug kun indsatsværktøjer med passende indstiksende (1/4"-sekskant). Forsøg ikke at indsætte bor i denne hurtigskiftepatron. Industri-akku-vinkelskruemaskiner med frakoblingsautoma- tik er ikke egnet til boring. Koblingen kan slå fra automatisk og uden advarsel. Hvis du fortsætter med at bore, efter at koblingen har slået fra, kan du miste grebet om el-værktøjet, indtil frakoblingsanordningen aktiveres igen. Udtagning af indsatsværktøj Træk hurtigskiftepatronen (29) fremad. Tag indsatsvæktøjet (1) ud af værktøjsholderen (2), og slip hurtigskiftepatronen igen. Værktøjsskift ved skruehoved med udvendig firkant u Sørg ved isætning af et indsatsværktøj for, at det sid- der fast på værktøjsholderen. Hvis indsatsværktøjet ik- ke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Til disse industrielle akku-vinkelskruemaskiner fås et vinkel- skruehoved med 1/4"-firkant (varenummer 0607453617) samt et vinkelskruehoved med 3/8"-firkant (varenummer 0607453620). ANGLE EXACT 17 | 23 | 30 Til disse industrielle akku-vinkelskruemaskiner fås et vinkel- skruehoved med 3/8"-firkant (varenummer 0607451618). Isætning af indsatsværktøj Tryk stiften på værktøjsholderens (2) firkant indad, f.eks. ved hjælp af en smal skruetrækker, og skub indsatsværktøjet (1) over firkanten. Sørg for, at stiften går i indgreb i indsats- værktøjets udsparing. Udtagning af indsatsværktøj Tryk stiften i indsatsværktøjets (1) udsparing indad, og træk indsatsværktøjet af værktøjsholderen (2). Værktøjsskift ved skruehoved med indvendig sekskant (se billedeE) u Sørg ved isætning af et indsatsværktøj for, at det sid- der fast på værktøjsholderen. Hvis indsatsværktøjet ik- ke er fast forbundet med værktøjsholderen, kan det løsne sig igen og ikke længere kontrolleres. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Til disse industrielle akku-vinkelskruemaskiner fås et vinkel- skruehoved med 1/4"-indvendig sekskant (varenummer 0607453618). Isætning af indsatsværktøj Stik indsatsværktøjet (1) ind i værktøjsholderens (2) ind- vendige sekskant, til det går mærkbart i indgreb. Udtagning af indsatsværktøj Træk indsatsværktøjet (1) af værktøjsholderen (2), om nød- vendigt ved hjælp af en tang. Brug Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerheds- udstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn af- hængig af maskintype og anvendelse nedsæt- ter risikoen for personskader. Ibrugtagning Når du vil starte el-værktøjet, bør du først indstille drejeret- ningen med retningsomskifteren (14): El-værktøjet starter kun, når retningsomskifteren (14) ikke står i midten (kontaktspærre). Indstilling af omløbsretning (se billedeF) u Aktivér kun retningsomskifteren(14), når el-værktø- jet er standset helt. Højreløb: Ved boring og iskruning af skruer skal du skubbe retningsomskifteren (14) mod venstre til anslaget. Venstreløb: Ved løsnelse eller udskruning af skruer skal du skubbe retningsomskifteren (14) mod højre til anslaget. Tænding af arbejdslys Med arbejdslyset (18) er det muligt at oplyse skruestedet ved dårlige lysforhold. Du tænder arbejdslyset (18) ved at trykke let på tænd/sluk-knappen (13). Hvis du trykker hår- dere på tænd/sluk-knappen, tændes el-værktøjet, og ar- bejdslyset lyser fortsat. u Se ikke direkte ind i arbejdslyset, det kan blænde dig. Tænd/sluk Skruemaskinerne har en momentafhængig frakoblingsanordning, som kan indstilles i det angivne område. Den aktiveres, når det indstil- lede drejningsmoment er nået. Bemærk: Drives skruemaskinen med en spændingsadapter, skal du først tage spændingsstabilisatoren i brug. For at tænde el-værktøjet skal du trykke tænd/sluk-kontak- ten (13) indtil anslaget. El-værktøjet slukkes automatisk, så snart det indstillede drejningsmoment er nået. u Hvis tænd/sluk-kontakten (13) slippes for tidligt, nås det forindstillede drejningsmoment ikke. Arbejdsvejledning u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. u Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsDansk | 89 Indstilling af drejningsmoment (se billederG – I) Drejningsmomentet afhænger af frakoblingsanordningens fjederforspænding. Frakoblingsanordningen udløses både ved højre- og venstreløb, når det indstillede drejningsmo- ment er nået. Brug kun det medfølgende indstillingsværktøj (30) til at indstille det individuelle drejningsmoment. Skub skyderen (7) på el-værktøjet helt tilbage. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Stik en unbrakonøgle (31) ind i indsatsværktøjet (30), og drej den langsomt. Så snart der i husets åbning kan ses en lille udbøjning (indstillingsskive (32)) i koblingen, skal du stikke indstil- lingsværktøjet (30) ind i denne udbøjning og dreje det.

ANGLE EXACT 14CF | 22CF | 29CF

Overhold informationerne vedr. den købte fladudgang eller spørg din forhandler. Drejning med uret medfører et højere drejningsmoment, og drejning mod uret medfører et lavere drejningsmoment. Tag indstillingsværktøjet (30) ud. Skub skyderen (7) fremad igen for at beskytte koblingen mod tilsmudsning. Bemærk: Den nødvendige indstilling afhænger af skruefor- bindelsens type og kan bedst bestemmes i et praktisk for- søg. Kontrollér en prøveskrueforbindelse med en moment- nøgle. u Indstil kun drejningsmomentet i det angivne ydelses- område, da frakoblingsanordningen ellers ikke længe- re aktiveres. Marker indstilling af drejningsmoment

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Til markering af individuelt indstillede drejningsmomenter kan du udskifte markeringsringen (17) med en markerings- ring i en anden farve. Anvendes f. eks. nogle EXACT-el-værktøjer med et drejnings- moment på 4,5Nm, kan du anbringe røde markeringsringe til mærkning af dit drejningsmoment. Anvender du yderlige- re EXACT-el-værktøjet i et andet monteringsområde, hvis drejningsmoment er indstillet på 7,5Nm, kan du anbringe en markeringsring med en anden farve (sort, blå, grøn eller gul) for at markere drejningsmomentet i dette område. De for- skelligfarvede markeringsringe skal kun ses som hjælp til montørerne for hurtigere at kunne se, hvilket drejningsmo- ment er indstillet på det pågældende el-værktøj. Tryk markeringsringen (17) af med en tynd skruetrækker- klinge, en spartel eller lignende. Benyt altid el-værktøjet med en markeringsring for at sikre, at huset er beskyttet mod støv og snavs. Kontrollampe Kontrollampe akku-ladetilstand Hvis det er nødvendigt at oplade akkuen (11), blinker kontrollampen (10) grønt, og der høres et akustisk signal. I dette tilfælde er kun 6 – 8 skrueforbindelser mulige. Lyser kontrollampen rødt, er akkuen for svag til at klare flere skrueforbindelser, eller el-værktøjet er overbelastet. El- værktøjet kan ikke tændes mere. Kontaktspærren forbliver aktiv, til akkuen trækkes ud af el-værktøjet og en ladet akku sættes i igen. Arbejder du med en spændingsadapter, viser den røde kon- trollampe (10) en overbelastning. Blinker kontrollampen (10) rødt, er el-værktøjet overophe- det og ude af drift. Vent, til blinklyset automatisk stopper ef- ter kort tid, før du igen tager el-værktøjet i brug. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuen snart skal skiftes. Bortskaf gamle akkuer iht. gældende love og bestemmelser i brugslandet. Visning skrueforbindelser Når det forindstillede drejningsmoment er nå- et, udløses frakoblingsanordningen. Kontrol- lampen (9) lyser grønt. Hvis det forindstillede drejningsmoment ikke er nået, begyn- der kontrollampen (9) at lyse rødt, og der høres et akustisk signal. Forskruningen skal udføres en gang til. Gentagelsesbeskyttelse Når frakoblingsanordningen udløses ved en forskruning, ud- kobles motoren. En genindkobling er først mulig efter 0,7 se- kunders pause. Derved undgår du en utilsigtet efterspæn- ding af forskruninger, der allerede er tilspændt. Indstilling af vinkelskruehoved ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Du kan indstille vinkelskruehovedet (3) i otte positioner. Hold el-værktøjet fast med gaffelnøglen (6) på vinkelhoved- flangens nøgleflade (5). u Fastspænd aldrig el-værktøjet på husskålene. Løsn omløbermøtrikken med gaffelnøglen (4) på nøglefladen (19). Indstil vinkelskruehovedet (3) i trin på 45° til den øn- skede position, og skru omløbermøtrikken fast igen med gaf- felnøglen (4) på nøglefladen (19). Hold samtidig kontra med gaffelnøglen (6) på vinkelhoved- flangen.

ANGLE EXACT 14CF | 22CF | 29CF

Overhold informationerne vedr. den købte fladudgang eller spørg din forhandler. Indstilling af kontrollampe (se billedeJ)
