ANGLE EXACT 29 CF Professional - Ruuvinväännin BOSCH - Ilmainen käyttöohje ja opas

Ominaisuus	Tiedot
Tuotetyyppi	Ruuvinväännin
Malli	BOSCH ANGLE EXACT 29 CF Professional
Akun jännite	18 V
Akun kapasiteetti	2,5 Ah
Tyhjäkäyntinopeus	0 - 1 800 r/min
Maksimivääntömomentti	30 Nm
Paino	1,5 kg
Mitat	Pituus: 250 mm, Leveys: 100 mm
Suositeltu käyttö	Ruuvien kiinnitys ahtaissa tiloissa
Huolto	Säännöllinen puhdistus, akun tarkastus
Turvallisuus	Käytä suojalaseja, vältä veden kosketusta
Takuu	2 vuotta

Usein kysytyt kysymykset - ANGLE EXACT 29 CF Professional BOSCH

Kuinka vaihdan BOSCH ANGLE EXACT 29 CF Professional -ruuvinvääntimen kärjen?

Vaihtaaksesi kärjen vedä istukkaa lukituksen avaamiseksi, poista kulunut kärki ja aseta uusi kärki varmistaen, että se lukittuu kunnolla paikalleen.

Mitä teen, jos ruuvinväännin ei käynnisty?

Tarkista, että akku on täysin ladattu ja oikein paikallaan. Jos ongelma jatkuu, kokeile vaihtaa akku tai ota yhteyttä asiakaspalveluun.

Kuinka säädän vääntömomenttia BOSCH ANGLE EXACT 29 CF Professional -laitteessa?

Käytä työkalun yläosassa olevaa vääntömomentin valitsinta säätääksesi halutun vääntömomentin tason ruuvattavan materiaalin mukaan.

Ruuvinväännin pitää epänormaalia ääntä, mitä minun pitäisi tehdä?

Lopeta ruuvinvääntimen käyttö välittömästi. Tarkista, onko liikkuvia osia tukkeutunut roskilla. Jos ääni jatkuu, suosittelemme ammattilaisen tarkastusta.

Kuinka puhdistan BOSCH ANGLE EXACT 29 CF Professional -ruuvinvääntimeni?

Pyyhi työkalun ulkopinta säännöllisesti kuivalla liinalla pölystä. Älä käytä voimakkaita kemikaaleja. Vältä sisäosien puhdistamista ilman ammattilaisen apua.

Mikä on ruuvinvääntimen akun kapasiteetti?

BOSCH ANGLE EXACT 29 CF Professional on yleensä varustettu 18 V akulla, joka tarjoaa optimaalisen suorituskyvyn ruuvaustöihin.

Voinko käyttää tätä ruuvinväännintä ulkotöissä?

Kyllä, ruuvinväännin on suunniteltu ulkokäyttöön, mutta varmista, että suojaat sen säältä ja liialliselta kosteudelta.

Mistä löydän varaosia ruuvinvääntimelleni?

Varaosia voi tilata Boschin viralliselta verkkosivustolta tai valtuutetuilta jälleenmyyjiltä. Varmista, että sinulla on ruuvinvääntimen malli ja sarjanumero.

Kuinka pidennän ruuvinvääntimeni käyttöikää?

Pidentääksesi käyttöikää, lataa akkua säännöllisesti, puhdista työkalu jokaisen käytön jälkeen ja vältä ruuvinvääntimen ylikuormitusta intensiivisissä töissä.

KÄYTTÖOHJE ANGLE EXACT 29 CF Professional BOSCH

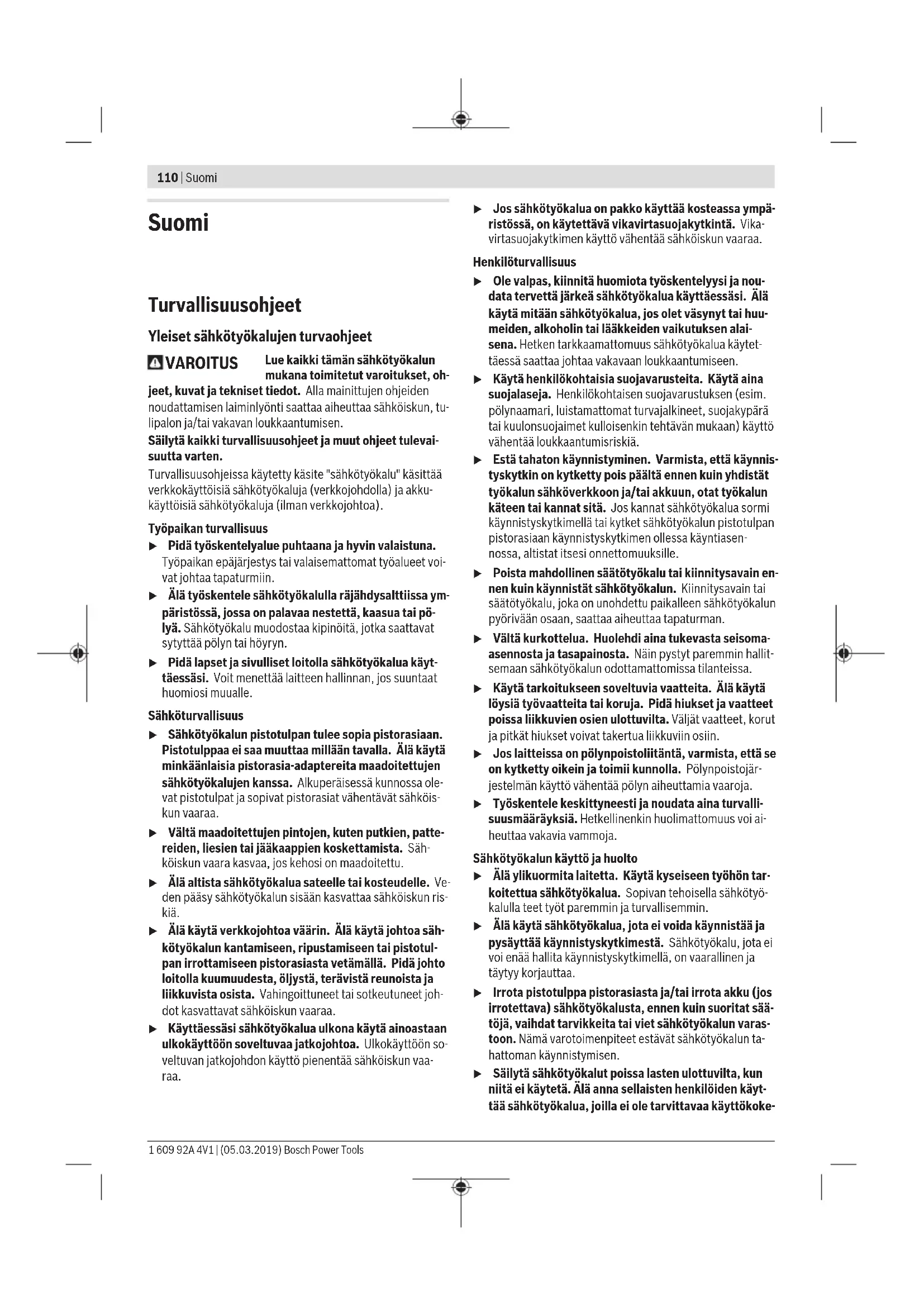

Yleiset sahkötyokalujen turvaohjeet

VAROITUS

Lue kaikki tämän sahkötyokalun mukana toimitetut varoitukset, oh

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheittaa sahköiskun, tulipalon ja/taivakavan loukkaantumisen.

Säyllä käikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.

Turballisuusohjeissa käytety käsite "sähkötyokalu" käsittä verkkokayttöisi sähkötyokaluja (verkkojhodlla) ja akukayttöisi sähkötyokaluja (ilman verkkjohtoa).

Tyopaikan turvallisuus

Pida tyoskentelyalue puhtaana ja hyvin valaistuna. Tyopaikan epajärestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
Alä työskentele sähkötyokalulla rajähdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polya. Sähkötyokalu muodostaa kipinöitä, jotka saattavat sytyttä polyn tai hóryn.
Pida lapset ja sivulliset loitolla sahkötyokalua kayttaessasi. Voit menettä laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähkoturvallisuus

Sähkötyokalun pistotulpan tulee SOPIA pistorasiaan. Pistotulppaa ei saa muuttaa millaan ravalla. Alä kaytā minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyokalujen kanssa. Alkuperäissessa kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sahkoiskun vaaraa.
Välta maadoitettujen pintojen, kuten putkien, patte-reiden, liesien tai jäkaappien koskettamista. Sah-köiskun vaara kasvaa, jos kehosi on maadoitettu.
Alä altista sahkötyokalua sateelle tai kosteudelle. Ve den paasy sahkötyokalun sisän kasvattaa sahköiskun riskiä.
Alä kaytä verkojohtoa vaärin. Alä kaytä johtoa sahkötyokalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämmä. Pidä johto loitolla kuumuudesta, oljystä, terävista reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.
Käyttaessä sähkötyökaluaulkona käytä ainoastaan ulkokayttoön soveltuvaa jatkojohtoa. Ulkokayttoön so-veltuvan jatkojohn daskttpienentä sahköiskun vaa-raa.

Jos sähkötyökalua on pakko käyttaa kosseassa ympäristössä, on käytettäv vikavirtasuojakytkintä. Vika-virtasuojakytkimen käytto vahentaa sahköiskun vaaraa.

Henkiloturvallisuus

Ole valpas, kiinnitta huomiota tyoskentelyysi ja noudata tervettä järkeä sahkötyökalua käytäessä. Alä käytä mitään sahkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai läkkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sahkötyökalua käytetäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. polynaamari, luistamattomat turbvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käytto vähentä loukkaantumisriskia.
Estā tahaton käynnistyminen. Varmista, etta käynistyskytkin on kytketty pois pälta ennen kuin yhdistät tyokalun sahköverkloon ja/tai akkuun, otat tyokalun käteen tai kann sitä. Jos Kannat sahkötyokalua sormi käynistyskytkimellä tai kytek sahkötyokalun pistotulpan pistorasian käynistysyktkimen ollessa käntyasennossa, altistat itsesi onnettamuksille.
Poista mahdollinen säätötyokalu tai kiinnitysavain ennen kuin käynnistät sahkötyokalun. Kiinnitysavain tai säätötyokalu, joka on unohdettu paikalleen sahkötyokalun pyörivän osaan, saattaa aiheuttaa tapaturman.
Välta kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt parenmin hallit-semaan sahkötyokalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä lóysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvila. Väljat vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osin.
Jos laitteissa on polynpoistoliitantä, varmista, etta se on kytketty oikein ja toimii kunnolla. Polynpoistojar- jestelman kayttö vahentaa polyn aiheuttamia vaaroja.
Työskentele keskittyneesti ja noudata aina turvall-suusmaäryksiä. Hetkellinenkin huolimattomuus voi aiheuttaavakavia vammoja.

Sähkötyokalun käytö ja huelto

Alä ylikuormita laitetta. Kaytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivan tehoisella sahkötyokalulla teet työt paremin ja turballisemmin.
Alä kaytä sahkötyokalua, jota ei voida kaynistäa ja pysayttä kaynistystskytkimestä. Sakhötyokalu, jota ei voi ena hallita kaynistystysyktimellä, on vaarallinen ja täytyy korjauttaa.
Irrota pistolulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat säätojä, vaihdat tarvikkeita tai viet sahkötyokalun varastoon. Namä varotoimenpiteet estvät sahkötyokalun tahattoman käynnistymisen.
Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niitta ei kayteta. Alä anna sellaisten henkilöiden käytäa sahkötyokalua, joilla ei ole tarvittavaa käyttokoke

musta tai jotka eivat ole lukeneet tata kayttöohjetta. Sähkötyokalut ovat vaarallisia, jos niitta kayttavat kokemattomat henkilöt.

Pida sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käytöö. Monet tapaturmat johtuvat huonosti huolle-tuista sähkötyökaluista.
Pida leikkausterat teravinja puhtaina. Asianmukaisesti huolletut leikkaustyokalut, joiden leikkausreunat ovat teraviia, eivat jumitu herkasti ja niita on helppompi haljita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkä jne. näiden ohjeiden, käyttoolosuhteiden ja työtehtvänn mukaisesti. Sähkötyökalun märäystenvastainen käytö saattaa aiheutta vaaratilanteita.
Pida kahvat ja kadsijat kuivina ja puhtaina (oljytto-mina ja rasvattomina). Jos kahvat ja kadsijat ovat liukkaita, et pysty yllattavissä tilanteissa ohjaamaan ja hallitsemaan tyokalua turvallisesti.

Akkukayttoisten tyokalujen kayttj haulto

Lataa akku vain valmistajan suosittelemassa lataus laitteessa. Latauslaite, joka soveltuu märäntytyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sahkötyokalussa ainoastaan kyseisen sahkötyokaluun tarkoitettua akkua. Muunlaisen akun käytö saattaa aiheuttaa tapaturman ja tulipalon.
Pida irrotetu akku loitolla metalliesineista, kuten paperilittimista, kolkoista, avaimista, nauloista, ruuveista tai muista pienista metalliesineista, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien va-linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärastä käytösta johtuen akusta saattaa vuotaa nestettä. Välta koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhte kosketuskohta vedellä. Jos nestettä pääsee silmiin, känny lisäksi läkkärin puoleen. Akusta vuotava;neste saattaa aiheuttaa arsytstä ja palovammoja.
Alä kaytä akkua tai tyokalua, joka on vioittunut tai jo-hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii-hin on tehty mutuksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisvaaran.
Alä altista akkua tai tyokalua tulelle tai aärimmäisille lampötiloille. Tulele tai yli 130^ kuumuudelle altistaminen saattaa aiheuttaa rajähdyksen.
Noudata latausohjeita ja lataa akku tai tyokalu ohjeenmukaisen lamptola-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lamptilassa saattaa vauroiittaa akkua ja lisat palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkildoen korjata sahkotyokalusi ja hyväksy korjauksiin vain alkuperäisia varasaia. Nain varmistat, etta sahkotyokalu säilyturvallisena.
Alä missān tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutetu huoltopiste.

Ruuvinvaantimien turvallisuusohjeet

Pida sähkötyökalusta kiinni sen eristetyista kahvapin-noista, kun teet sellaisia toitä, joissa kiinnike voi kos-kettaa piilossa olevia sähköjohtoja. Jos kiinnike kosket-taa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiki ja aiheuttaa säh-köiskun laitteen käytäjälle.
Käytä sopivia etsintälaitteita piilossa olevien syötojohtoen paikallistamiseksi, tai känny paikallisen ja keluyhtion puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa rajähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
Pida sähkötyokalusta kunnolla kiinnu. Ruuvien kiristyk- sen ja avauksen yhteydessa voi syntya hetkellisesti suuria reactiovoimia.
Varmista tyokappaleen kiinnitys. Kädella pidettna tyokappale ei pysy luotettavasti paikallaan. Siksi se kannataa kiinnittäa ruuvipenkin tai puristimien avulla.
Odota, kunnes sahkötyokalu on pysahtynyt, ennen kuinasetat sen sailytysalustalle. Sahaikotyokalun hallinan menettamisen vaara, koska kayttotarvike voipureu-tua sailytysalustan pintaan.
Akusta saattaa purkautua hoyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saatta syttyä palamaan tai räjähtää. Järjestä tehokas il-manvaihto ja kännä läökärin puoleen, jos havaitset arsytystä. Hoyry voi arsyttä hengitysteita.
Alambdaakua.Oikosulkuvaara.
Teravat esineet (esimerkiksi naulat ja ruuvitalat) tai kuoreen kohdistuvat iskut saattavat vauroiottaa akua. Tama vojtohaa akun oikosulkun, tulipaloon, savua-miseen, rajähtamiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä ravalla saat estettyä akun vaarallisen ylikuormituksen.

Suojaa akkua kuumuudelta, esimeriksi pit-kaikaiselta auringonpaisteelta, tuleta, lialta, vedeltä ja kosteudelta. Rajahdys- ja oikosulkuvaara.

Sammuta sähkötyokalu välittömästi, jos käytötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkaisin reactiovoimiin. Käytötarvike jumittuu sähkötyokalun ylikuormitustapaukssaa tai terän jaedess puristikuksiin työkappaleeseen.

VAROITUS

Laikkahionnan, sahauksen, tasohionnan, porauksen yms. toiden

112 | Suomi

yhteydessä syntyvä poly saattaa aiheuttaa karsinogeneinisia, teratogeenisia tai mutageenisia vaikutuksia. Muutamia esimerkkejä näden polyataujen sisälämista aineista: lyijymaalien sisälämä lyijy; tilien, sementin ja laastin sisälämä kiteinen piioksidi; kemialisesti käsitetlyn puun sisälämä arseeni ja kromaatti. Sairastumisriskiin vaikuttaa, kuinka usein näille aineille altistuaan. Vaaran vähentämiseksi toitä tulee tehdä vain hyvin tuuletetuissa tiloissa asianmukaisia henkilonsuojaimia (esim. hengityssuojaimet, jotka suodattavat pienimmätkin polyhiukkaset) käyttaen.

• Estā tahaton käynnystyminen. Varmista, etta käynnis-tyskytkin on pois päältä, ennen kuin asennat akun. On-nettomuusvaara, jos kannat työkalua sormi käynnistyskt-kimellä tai asennat akun käynnistysktkimen ollessa paällä.
  Käytä vain virheetömiä käytötarvikkeita. Ne eivat saa olla myoskään lian kuluneita. Vialiset käytötarvikkeet saattavat murtua, mikä voi johtaa tapaturmiin ja esi-nevahinkoinh.
  Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ympariinsa.
  Noudata varovaisuutta pitkien ruuvien kiinityksessä. Ruuvauskarki saattaa luiskahtaa irtu ruuvinkannasta. Pitkien ruuvien ruuvaus on usein vakeaa ja ruuvaskarki saattaa luiskahtaa irti ruuvinkannasta, mikä voi johtaa tapaturmaan.
  Tarkista asetetu pyörintäsuunta, ennen kuin käynnis-tät sahkötyokalun. Kun haluat esimerkiki avata ruvin ja pyörintäsuunta on asetetu painvastaiseksi, tästa saattaa seurata sahkötyokalun voimakas, hallitsematon like.
  Alä käytä sahkötyökalua porakoneena. Sähkötyökalut, joissa on irrotuskytkin, eivat sovellu poraamiseen. Kytkin voi katkaista toiminnan automaattisesti ja varoittamatta.

Tuotteen ja ominaisuuksen kuvaus

Lue kaikki turvallisuus- ja kayttoohjeet. Turvallisuus- ja kayttoohjeiden noudattamatta jatäminen voi johtaa sahköiskuun, tulipaloon ja/ tai yakavaan loukkaantumiseen.

Huomioi kayttoohjeiden etuosan kuvat.

Määräyksenmukainen käytö

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Sähkötyokalu on tarkoitettu ruuvien, muttereiden ja muiden kierreliitosten kiinitykseen ja avaamiseen ilmoitettujen mittojen ja tehojen rajoissa.

Sähkötyokalu ei sovellu porakoneeksri. Irrotuskytkimellä var-rustettua sähkötyokalua ei saa missaan tapauksessa käyttaa paraamiseen, koska tämä aiheuttaa henkilö- ja esinevahinko-jen vaaran.

ANGLE EXACT 14CF | 22CF | 29CF

Kosaka sāhkötyokalu pyorii vastapäivän hitaasti, se so-pii kaytettavaksi avoimen, litrean kayttöpan kanssa. Se so

veltuu ruuvaustöihin kohteissa, joihin pääsee käsiksi vain toiselta puolelta (esim. putket).

Se ei sovellu ruuviliitosten avaamiseen.

Sähkötyokalu ei sovellu porakoneeksri. Irrotuskytkimellä var-rustettua sähkötyokalua ei saa missaan tapauksessa käyttaa paraamiseen, koska tamä aiheuttaa henkilö- ja esinevahinko-jen vaaran.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sah-kötyokalun kuvaan.

(1) Käytötarvike (esim. ruuvaushylsy)
(2) Käytötarvikkeen pidin
(3) Kulmaruvausa.
(4) Kiintoavain, avainkoko 27 mm
(5) Kulmapaan laipan avainpinta
(6) Kiintoavain, avainkoko 22mm
(7) Väantömomenttietuksen luisti
(8) Ripustussanka
(9) Ruuviliitokensen LED-merkkivalo
(10) Akun lataustilan LED-merkkivalo
(11) APT-pistokkeella varustettu akku
(12) Akun lukituksen avauspainike
(13) Kännistyskytkin
(14) Suunnanvaihtokytkin
(15) Kiinnitslovet ripustussankaa varten
(16) LED-valon pidin
(17) Merkintärengas
(18) Työvalo
(19) Liitinmutterin avainpinta
(20) Vastamutteri
(21) Latauslaite
(22) Pistolulppa
(23) Latauslaitteen vihrea LED-merkkivalo
(24) Latauslaitteen punainen LED-merkkivalo
(25) 4EXACT:n liitauukko janniteadapterille
(26) D-Sub-liitin
(27) D-Sub-liittimen ruuvit
(28) Janniteadapteri
(29) Pikaistukka
(30) Sāṭṭötyōkalu
(31) Kuusiokoavain
(32) Saatolevy
(33) Lukkorengas
(34)Kotelokuoren ontelo
(35) Kahva (eristetty kahvapinta)

Kuvassa nakyvā tai tekstissā mainittu lisātarvike ei kuulu vakiovarustukseen. Koko tarvikevalkoiman voit katsoa tarvikekuvas-tostamme.

Tekniset tiedot

Teollisuuskäytönn tarkoitettu akkukulmaruuvinväännin ANGLE EXACT		2 3 6
Tuotenumero		0 602 490 647	0 602 490 656	0 602 490 652
Suurin väantömomentti kovaan/pehmeään materiaaliin standardin ISO 5393 mukaan	Nm	2/2 3/3 6/6
Tyhjäkäntykierrosluku n0	min-1	110	420 650
Nimellisjännite V 9,6 9,6 9,6
Pyörintäsuunta		ΩΩ	ΩΩ	ΩΩ
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,0 1,0
Suojaus IP 20 IP 20 IP 20

Teollisuuskäytönn tarkoitettu akkukulmaruuvinväännin ANGLE EXACT		7 8 15
Tuotenumero		0 602 490 669 0 602 490 651 0 602 490 650
Suurin väantömomentti kovaan/pehmeään materiaaliin standardin ISO 5393 mukaan	Nm	7/7 9/9 15/15
Tyhjäkäntyikierrosluku n0	min-1	110	420 250
Nimellisjännite V 9,6 9,6 9,6
Pyörintäsuunta		ΩΩ	ΩΩ	ΩΩ
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,0 1,0
Suojaus IP 20 IP 20 IP 20

Teollisuuskäytönn tarkoitettu akkukulmaruuvinväännin ANGLE EXACT		17 23 30
Tuotenumero		0 602 490 675 0 602 490 673 0 602 490 671
Suurin väantömomentti kovaan/pehmeään materiaaliin standardin ISO 5393 mukaan	Nm	17/13 23/20 30/28
Tyhjäkäntyterrisluku n0	min-1	560 320 220
Nimellisjännite V 14,4 14,4 14,4
Pyörintäsuunta		ΩΩ	ΩΩ	ΩΩ
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,5 1,5 1,5
Sujoaus IP 20 IP 20 IP 20

Teollisuuskäytönn tarkoitettu akkukulmaruuvinväännin ANGLE EXACT		14CF 22CF 29CF
Tuotenumero		0 602 490 690	0 602 490 693	0 602 490 691
Suurin vääntömomentti myötävään kovaan materiaa-liinA)	Nm	10 16 20
Tyhjäkäntyikierrosluku n0 myötäväänA)	min-1	340	440 300
Nimellisjännite V 9,6 14,4 14,4
Pyörintäsuunta		ΩΩ	ΩΩ	ΩΩ
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 1,0 1,5 1,5
Suojaus IP 20 IP 20 IP 20

A) Sähkötyokalut ovat hitaampia ja väantömomentiltaan heikompiya, kun ne pyörivat vastapäivän. Käytötarvikkeen kierrosluk ja väantöm-mentti muuttuu litteän käytöppän valityssuhteen mukaan.

114 | Suomi

Ni-Cd-akku 9,6 9,6 12,0 12,0 14,4 14,4
Tuotenumero	2 607 335877	2 607 335659	2 607 335879	2 607 335375	2 607 335881	2 607 335655
Kennomäärä 8 8 10 10 12 12
Akun jännite V 9,6 9,6 12,0 12,0 14,4 14,4
Kapasiteetti Ah 1,8 2,4 1,8 2,4 1,8 2,4
Paino EPTA-Procedure01:2014 -ohjeden mukaan	kg 0,45 0,50 0,65 0,70 0,70 0,80
Suositellut latauslaitteet AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV

Ni-MH-akku 9,6 12,0 14,4
Tuotenumero		2 607 335 681	2 607 335 683	2 607 335 685
Kennomäärä 8 10 12
Akun jännite V	9,6 12,0 14,4
Kapasiteetti		Ah	2,6	2,6
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 0,55 0,70 0,80
Suositellut latauslaitteet			AL 2450 DV	AL 2450 DV

Kulmaruuvauspää		1/4"	3/8"	3/8"	1/4"	SWF 1/4"
Tuotenumero		0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Suurin väantömomentti kovaan materiaaliin standardin ISO 5393 mukaan	Nm	20	25	30	20	20
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,23	0,23	0,27	0,23	0,23

Suora ruuvauspää		SWF 1/4"
Tuotenumero		0 607 453 631
Suurin väantömomentti kovaan materiaaliin standardin ISO 5393 mukaan	Nm	6
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan	kg	0,22

Melu-/tärinätiiedot

Melupästäöarvot on märitetty standardin EN 62841-2-2 mukaan.

Sähkötyokalun tyypillinen A-painotettu aennpainetaso on 70 dB(A). Epavarmuus K = 3 dB. Melutasao voi toiden aikana ylittäa 80 dB(A) arvon.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-2 mukaan: ruuvaaminen: a_h < 2,5m / s^2 K = 1,5m / s^2

Näissä käytööhjeissa ilmoitetut tärina- ja melupäastotiedot on mitatu standardissa märitetyn mittausmenetelman mukaan ja niitta voi käyttaa sähkötyokalujen keskinäiseen vertailuun. Ne soveltuvat myös tärina- ja melupäastöjen alustavaan arvointin.

Ilmoitetut tärä- ja melupäastöt vastaavat sahkötyokalun pääasialisia käytötapoja. Tärä- ja melupäastöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sahkötyokalua käytetän toisiin toihin, muilla käytötarvikkeilla tai riittämät

tömästi huollettuna. Tämä saattaa suurentaa koko työsentyajan tärinä- ja melupäastöjhaumattavasti.

Tärinä- ja melupäastöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sommutettuna tai tyhäkäynillä. Tämä voi vahentäa huomattavasti koko työskente lyajan tärinä- ja melupäastöja.

Määritte larvittavat lisāvarotoimenpiteit käytäjan suoylemiseksi tärinā aiheuttamilta haitoilta (esimerkiki sähkötyokalujen ja käytötarvikkeiden huolto, käsien pitäminen lampiminä ja tyoprossien organisointi).

Asennus

Vakiovarustus

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Nāmā teollisuuskaytönn tarkoitetut akkukulmaruuvinvaantimet toimitetaan ilman käytötarvikkeita, kulmaruuvauspääta, suoraa ruuvaspaäta, akkua, latauslaitetta, jännitteensä-dintä ja janniteadapteria.

Jänniteadaptereilla saa liittä yksinomaan Boschin teolissuuskayttöön tarkoitetun akkuruuvinväntimen jännitteen-saatimeen 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Nämä teollisuusakkuruuvinvaantimet toimitetaan ilman käytotarvikkeita, littea相关政策, valilaippaa, akkua, latauslaitetta, jannitteensäadintä ja janniteadaptereria.

Jänniteadaptereilla saa liittä yksinomaan Boschin teolissuuskayttöön tarkoitetun akkuruuvinvaantimen jannitteensaatimeen 4EXACT.

Käytö- ja säilytysymparistö

Sähkötyokalu on tarkoitetu ainoastaan sisäkäytöön.

Tyokalun kunnollisen toiminnan varmistami

seksi käytömpäristön lampötilan tulee olla -5...+50°C (23...122°F) ja suhteellisen ilmankosteuden 20-95% (ei kondensoitumista).

Akun sailytyspaikan lamptotilan tulee olla 0...45 ^ C (32...113 ^ F ), jotta akukennot eivat vauroidiu.

Kulmaruvauspän asentaminen

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Tähn teolliususakkukulmaruuvinvaäntimeen on ensimmäseksi asennettava sopiva kulmaruuvauspää (katso "Teknisitetod", Sivu 113).

Varmista, etta suunnanvaihtokytkin on keskiasen-nossa (kaynnistysvarmistin) ja akku on poistetty sah-kotyokalusta, ennen kuin asennat, saadat tai irrotat ruuvauspaan.

Pida kiintoavaimella (6) kiinni sahkötyokalun kulmapaan laipan avainpinnasta (5).

Alä missän tapauksessa purista sähkötyökalua kotelokuorien kohdalta.

Asenna kulmaruuvauspää (3) haluamaasi asentoon laippaan, aseta kiintoavain (4) avainpintaan (19) ja kierra liitinmutteri kiinn.

Pida tassyhteydessa kulmapaan laippaa paikallaan kiintoa- vaimella (6).

ANGLE EXACT 14CF | 22CF | 29CF

Tähn teollisuuskäytto narkoitettuun akkukulmaruuvinvaantimeen on ensimmäiseksi asennettava sopiva litteä käytöppä. Ammattilikkeissä myydään erilaisia litteita käytöpaïta.

Kysy sopivaa litteäa käyttopaata ammattilikkeestä.

Noudata litteän käytöpaan asennusohjeita.

Ripustuskoukku

Ripustussangan (8) avulla voit kiinnittä sahkötyokalun ripustuskoukkuun.

Aseta ripustussanka (8) sahkötyokalun paallee ja lukitse se loviin (15).

Tarkasta sānnöllisin vāliajoin ripustuskahvan ja ripustuskoukun kunto.

Lataus

Huomautus: latauslaite ja akut eivät kuulu vakiovarustuk-seen.

Kuvassa oleva pistotulppa voi poiketa oman sahkötyokalusi pistotulpasta.

Varmista, etta latauslaite ja akku soveltuvat oman maasi sahkoverkolle.

Latauslaite AL 2450 DV (katso kuva A)

Kytke latauslaite (21) pistolulpan (22) kanssa sähköverkkoon ja asenna akku (11) oikeassa asennossa latauslaitteen lataausaukkoon.

Alä asenna/irrota akkua väkisin. APT-pistokkeella (Akku Pack Top) varustetut akut ovat rakenteeltaan sellai-sia, etta ne sopivat vain oikeassa asennossa sähkötyoka-luun ja latauslaitteeseen.

Vihrea LED-merkkivalo (23) alkaa vilkua. Täm osoittaa la-taussähkon virtaavan. Lataaminen loppuu automaattisesti, kun akku on taynnä. Lataamisen loputtua vihrea LED-merkikvalo lakkaa vilkumasta ja alkaa palaa jatkuvasti. Noin 2 sekuntia kuuluva ainnerkki ilmoittaa, etta akku on taynnä.

Jatkuvasti palava punainen LED-merkkivalo (24) tarkoittaa alennetulla latausvirralla tapahtuvaa lataamista. Jos punainen LED-merkkivalo vilkkuu, lataaminen ei ole mahdollista.

Viat - syyt ja korjausohjeet

Syy Korjaustoimenpide

LED-merkkivalot eivat syty

Latauslaiteen pistotulppaa Kytke pistotulppa (kunnolla) ei ole kytketty (kunnolla) pis- pistorasiaan torasiaan

Pistorasia, verkkojohto tai la- Tarkista verkkojannite, anna tauslaite on vialinen valtuutetun Bosch-huoltopiste teen tarkistaa latauslaite

Lataaminen ei ole mahdollista

Akun lampötila ei ole sallitulla Jäähdytä tai lammitä akku alueella sallittuun 0...45 °C (32...113 °F) lampötilan

Akun koskettimet ovat likai- Puhdista akun koskettimet (esim. asenna ja irrota akku useamman kerran), tarvit-taessa vaihda akku

Akku on vialinen Vaihda akku uuteen

Akkua ei ole asennettu tai se Asenna akku (kunnolla) akun on asennettu värarin latausaukkoon

Jännitteensäädin (katso kuva B)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Huomautus: teollisuuskayttoon tarkoitettuja akkuruuvinvaantimiä voi kayttäakun sijasta myös jinnitteensaatimell. Kuvassa oleva pistotulppa voi poiketa oman sahkötyokalusi pistotulpasta.

Varmista, etta jännitteensädin soveltuu maakohtai-seen sahköverkoosi.

116 | Suomi

4EXACT-jännitteensaatimen ja sopivan verkkojohdon lisaksi tarvitset jänniteadapterin, jossa on sama nimellisjännite kuin ruuvinvaantimessä.

Jannitteensaatimen jannitteen (LED-merkkivalo) taytyy vastata ruuvinvaantimen jannitetta. Jannitteensa-din soveltuu vain Boschin mallisarjojen EXACT, ANGLE EXACT ja BT-EXACT -teollisuusakkuruvunvaantimille, joiden jannite on 9,6-14,4 V. Muutoin syntyy tulipalo- ja rajahdysvaara.

Liäntä sähköverkloon

Huomautus: varmista, ettei sahkötyokalussa ole kuljetuksen aikana akkua tai jannitteensäddintä.

Alä missān tapaukssesa saïlytä akkuja akkutyōkalussa. Akut kestāvāt pitempaān ja ovat helpommin ladattavissa,Jos ne saïlytetaan erillān laitteesta.Muista aina ladata akku tayteen ennen kāyttoa,jos se on ollut pitkaan kāytṭamatta.

Akun Iataus

Lataa akku sille sopivassa latauslaitteessa, ennen kuin asen-nat sen sahkötyokaluun. Tarkemmat latausohjeet voit katsoa latauslaitteen käytööhjeista ja tämän ohjekirjan kohdasta (katso "Lataus", Sivu 115).

Akku on varustetu NTC-lampotilanvalvonnalla, joka salli la-taamisen vain, kun akun lampotila on 0...45 °C (32...113 °F). Tämä maksimoi akun eliniän. Oikealla käytötavalla akku kestä jopa 3 000 latauskertaa.

Uusi tai pitkān aikaa käytämatta ollut akku saavuttaa tāyden tehonsa vasta n. viiden lataus- ja purkausvaiheen jälkeen. Akut Kannattaa ladata vasta sen jälkeen kun sähkötyokalun punainen "akun lataustilan" LED-merkkivalo sytty.

Akun asennus ja irrotus

Kytke suunnanvaithokytkin (14) keskiasentoon. Täm alukitsee käynistyskytkimen (13)"pois paälta" -asentoon ja esta siten sahkötyokalun tahattoman käynistymisen. Työnnä ladattu akku (11)sahkötyokalun kahvaan.

Asenna akku oikeassa asennossa paikalleen, niin etta luki-tuksen avauspainikkeet (12) napsahtavat suntuvasti kiinni sähkötyokalun kahvaan.

Aïla asenna/irrota akkua väkisin. APT-pistokkeilla (Akku Pack Top) varustetut akut ovat rakenteeltaan sellai-sia, että ne sopivat vain oikeassa asennossa sähkötyöka-luun ja latauslaitteseen.

Kun haluat irrottaa akun (11), paina molempien puolien luki-tuksen avauspainikkeita (12) ja vedä akku takakautta ulos kahvasta.

Jänniteadapterin asennus ja irrotus (katso kuva C)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Valitse sahkötyokalusi nimellisjannitteelle sopiva janniteadapteri.

Eri jännitteiden jänniteadaptererit erottaa toisistaan D-Sub-liittimen (26) kotelon varin mukaan. 9,6 V:n jännitteelle tarkoi

tetu D-Sub-liittimen kotelo on variltaan vaaleansinen ja 14,4 V:n jannitteen versio on variltaan musta.

Adapterikotelon (28) saa asentaa tai irrottaa teolissususakkuruuvinvaantimesta vain, kun jannitteensaatimen toiminta on katkaistu tai kun sen liitin (26) on irrotetu jannitteensaatimesta.

Kytke suunnanvaihtokytkin (14) keskiasentoon. Täm lukit-see käynistystyktkimen (13)"pois paälta" -asentoon ja esta siten sahkötyökalun tahattoman käynistymisen.

Työnnä adapterikotelo (28) sahkötyokalun kahvaan. Asenna adapterikotelo oikeassa asennossa paikalleen, niin että luki-tuksen avauspainikkeet (12) napsahtavat suntuvasti kiinni sahkötyokalun kahvaan.

Kytke tämän jälkeen sahkötyokalulle sopivan janniteadapte-rin liitin (26) liitinaukkoon (25). Kiinnitta liitin (26) liitinaukkoon (25) kiristamalla molemmat ruuvit (27) kasitiukkuuteen.

Kun haluat irrottaa jänniteadapterin, avaa molemmat ruuvit (27) poised pälä kytketyn jannitteensaatimen liittimesta (26) ja vedä liitin irti liitinaukosta (25).

Paina sen jälkeen kummankin puolen lukituksen avauspainikkeita (12) ja vedä adapterikotelo (28) ulos sahkötyokalun kahvasta.

Käytötarvikkeen vaihto pikaistukalla varustetun ruuvauspään yhteydessä (katso kuva D)

Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ympärinsä.

ANGLE EXACT 2 |3|6

Tāhan teollisuékäyttoön tarkoitettuun akkukulmaruuvinvaantimeen on saatavana 1/4":n pikaistukalla varustetu suora ruuvauspaä (tuotenumero 0607 453 631).

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Tähn teollisuiskäyttoön tarkoitettuun akkukulmaruuvinvaantimeen on saatavana 1/4":n pikaistukalla varustettyku maruuvauspää (tuotenumero 0 607 453 630).

Käytötarvikkeen asennus

Vedä pikaistukkaa (29) eteenpäin. Asenna käytötarvike (1) käytötarvikkeen pitimeen (2) ja vapauta pikaistukka.

Käytä vain sellaisia käytötarvikkeita, joissa on sopiva kiinni-tyspää (1/4":n kuusiokanta).

Alä yritä asentaa poranteri tähän pikaistukkaan.
Irrotuskytkimellä varustetut teollisuuskäytön tarkoitetut
akkuruuvinvaantimet eivat sovellu poraamiseen. Kytkin voi
katkaista toiminnan automaattisesti ja varoittamatta. Jos jat
kat poraamista kytkimen katkaistua toiminnan, sahkötyokalu
saattaa riistätyä otteestasi, ennen kuin katkaisukytkin reagoi uudelleen.

Käytötarvikkeen irrotus

Vedä pikaistukkaa (29) eteenpäin. Irrota käytötarvike (1) käytötarvikene pitimesti (2) ja vapauta pikaistukka.

Käytötarvikkeen vaihto neliokannalla varustetun ruuvauspän yhteydessä

Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ymparsiinsa.

ANGLE EXACT 2|3|6|7|8|15

Tähn teollisuuskäytönn tarkoitettuun akkukulmaruuvinvaantimeen on saatavana 1/4":n neliokannalla varustetu kulmaruuvauspää (tuotenumero 0 607 453 617) sekä 3 / 8" :n neliokannalla varustetu kulmaruuvauspää (tuotenumero 0 607 453 620).

ANGLE EXACT 17|23|30

Tähn teollisuiskäyttoön tarkoitettuun akkukulmaruuvinvaantimeen on staatavana 3/8": n nelökkannalla varustetu kulmaruuvauspää (tuotenumero 0607 451 618).

Käytötarvikkeen asennus

Paina käytötarvikkeen pidikkeen (2) neliokannan tappia esimerkiksi ohuen ruuvitaltan avulla sisäänpain ja työnna käytötarvike (1) neliokannan paälle. Varmista, etta tappi lukkiutu käytötarvikkeen aukkoon.

Käytötarvikkeen irrotus

Paina käytötarvikkeen (1) aukossa olevaa tappia sisäänpain ja vedä käytötarvike irti käytötarvikken pitimasta (2).

Käytötarvikkeen vaihto kuusiokololla varustetun ruuvaspään yhteydessä (katso kuva E)

Varmista, etta asennat kayttotarvikkeen kunnolla paikalleen kayttotarvikkeen pitimeen. Huonosti pitimeen kiinnitetty kayttotarvike saattaa irrota ja sinkoutua hallitsemattomasti ymparsiinsa.

ANGLE EXACT2|3|6|7|8|15

Tähn teollisuiskäyttoön tarkoitettuun akkukulmaruuvinvaantimeen on saatavana 1/4":nkusuokiololla varustetu kulmaruuvauspää (tuotenumero 0607 453 618).

Käytötarvikkeen asennus

Työnnä käytötarviketta (1) käytötarvikkeen pitimen (2) kuusiokoloon, kunnes se lukittuu tintuvasti paikalleen.

Käytötarvikkeen irrotus

Vedä käytötarvike (1) irti käytötarvikkeen pitimestä (2), tarvittaessa pihtien avulla.

Käytto

Käytä henkilökohtaisia suojavarusteita.
Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. polynaamari, luistamattomat turvajalkineet, suojakypärä tai kuu-lonsuojaimet kulloisenknt tehtävän mukaan)

kayttö vahentäa loukkaantumisriskia.

Käytöönotto

Kun haluat kännistäa sahkötyokalun, säädä ensin pyörintä-suunta suunnanvaithokytkimella (14): sahkötyokalu käynistyv vain, kun suunnanvaithokytkin (14) ei ole keskiasennossa (käynistyssalpa).

Pyörintäsuunnan valinta (katso kuva F)

Siirra suunnanvaithokytkintä (14) vain, kun sähkötyökalu on pysaytetyä.

Pyorintasunta myotapivaan: kun haluat kiinnittaa ruuveja, kytke suunnanvaihtokytkin (14) vasempaan aariasentoon.

Pyörintäsuma vastapäivään: kun haluat lóysata tai irrotaa ruuveja, kytke suunnanvaihtokytkin (14) oikeaan äärasentoon.

Työvalon sytytäminen

Työvalo (18) valaisee ruuvauskohdan tehokkaasti. Työvalo (18) sytty, kun painat kevysti käynnistyskytkintä (13). Kun painat käynnistyskytkintä voimakkaammin, sähkötyokalu käynnistyy ja työvalo palaa edelleen.

Alä katso suoraan työvaloon, koska se voi aiheuttaa häikäistymisen.

Kännistys ja pysäytys

Ruuvinvaantimissä on vaantomomentista riippuva katkaisukytkin,jonka voi saatäa ilmoitetun alueen rajoissa. Se reagoi, kun valittu vaantomomentti on saavutettu.

Huomautus: jännitteensädin tätytyy ottaa ensin käytöön, jos ruuvinvaannintä käytetaän janniteadapterin kanssa.

Käynnistä sähkötyokalu painamalla käynnistyskytkin (13) pohjaan.

Sähkötyokalu sammuu automaattisesti, kun valittu väntö-momentti on saavutetu.

Jos vapautat käynnistyskytkimen (13) liian aikaisin, valittua väantömomenttia ei saavuteta.

Työskentelyohjeita

Irrota akku, ennen kuin alat tehdä sähkötyokaluun liityviä toitä (esim. huolto, käytötarvikkeen vaihto, jne.). Irrota akku myös sähkötyokalun kuljetuksen ja säilytksen ajaksi. Käynnistyskytkimen tahaton pailalus aiheuttaa loukkaantumisvaaran.
Aseta sahkötyokalun ruuvauskärki mutteriin/ruuviin vain kun moottori on sammutetu. Pyorivat käytötar-vikkeet saattavat luiskahtaa irti ruuvista/mutterista.

Väantömomentin valinta (katso kuvat G - I)

Väantömomentti riippuu katkaisukytkimen jousijännityk-sestä. Katkaisukytkin katkaisee voimansirron valitun väantö-momentin kohdalla kummassakin ruuvaussunnassa.

Käytä tarvitsemasi väantömomentin valintaan vain mukana toimitettua säätötyokalua (30).

Työnnä sahkötyokalun luisti (7) kokonaan taakse.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

118 | Suomi

Työnnä kuusiokoloavain (31) käytötarvikkeen (30) sisään ja kierrä sita hitaasti.

Heti kun kytkimessä nakyyy pieni uloskaartuma (saatolevy (32)) rungon aukon kohdalla, tyonnä saatötyokalu (30) tän uloskaartumaan ja kierrä saatötyokalua.

ANGLE EXACT 14CF | 22CF | 29CF

Huomioi ostamasi litteän käyttopän käyttoohjeet tai kysy neuvoa ammtililikkeest.

Kierto myotapäivän = suurempi vaantomomentti; kierto vastapäivän = pienempi vaantomomentti.

Ota sātötyokalu (30) pois. Työnna luisti (7) takaisin eteen, jotta se suojaa kytkintä liaita.

Huomautus: tarvittava saatö riippuu ruuvilitokens typpista ja se kannattaa märittä kokeilemalla. Tarkasta koeliitos momentiayimella.

Säädä väantomomenttia vain ilmoitetuissa rajoissa, koska muuten katkaisukytkin lakkaa toimimasta.

Väantömomenttietusetuksen merkintä

ANGLE EXACT 2|3|6|7|8|14CF|15|17|22CF|23|29CF|30

Omie väntömmomenttivaltojesi merkitsemiseksi voit vaihtaa merkintarenkaan (17) tilalle erivärisen merkintarenkaan. Kun esimerkiksi kättat tiettyjä EXACT-sahkötyokaluja

4,5 Nm:n väantömomentilla, voit varustaa ne punaisilla merkärenkailla tämän väantömomentin merkiki. Kun käytät muita EXACT-sähkötyokaluja toisissa asennustöissä, joiden väantömomentiksi on asetetu 7,5 Nm, voit merkitä tyokalut toisenvarisellä merkätarenkaalla (musta, sininen, vihrea tai keltainen) kyseisen alueen väantömomentin merkiki. Eriväriset merkätarenkaat on tarkoitetu vain helpottamaan asentajien toitä, jotta pystyvat nakemään nopeasti kyseiselle sahkötyokalulle asetetun väantömomentin.

Irrota merkintärengas (17) ohuella ruuvitaltalla, lastalla, tms. tyokalulla.

Käytä sahkötyökalua aina merkintärenkaan kanssa, koska se suojaa runkoa polytä ja lialta.

LED-merkkivalo

Akun lataustilan merkkivalo

Jos akku (11) tāytyy ladata, vihrea LED-merk-kivalo (10) vilkkuu ja kuulet merkkiääen. Tāmän jälkeen voit tehdä viël e eniën 6-8 ruu

vausta.

Jos LED-merkkivalo palaa punaisena, kapasiteetti ei enaariiute uenteen ruuvinvaantöön tai sahkotyokalu on yikuormitetu. Sahkotyokalua ei voi enaakaynistaa. Käyninstysvarmistin psysy aktivisena, kunnes akku on irrotetu sahkitoyokalusta ja ladattu akku on asennettu sihen.

Kun kaytät janniteadapteria, punainen LED-merkkivalo (10) tarkoittaa ylikuormitusa.

Jos punainen LED-merkkivalo (10) vilkkuu, sahkötyokalu on ylikuumentunut ja kytketty pois pälä. Odota, kunnes vilkunta lakkaa hetken kuluttua automaattisesti, ennen kuin otat sahkötyokalun uudelleen käytöön.

Sähkötyokalun huomattavasti lyhentnyt käntyiaika jokaisen latauskerran jälkeen on merkki siitta, etta akku Kannattaa

vaihtaa uuteen. Hävität käytösta pointetut akut maakohtaisen lakimäräysten mukaan.

Ruuvaamisen merkkivalo

Katkaisukytkin katkaisee voimansiirron, kun valittu vaantomomentti saavutetaan. LEDMerkkivalo (9) palaa vihreäna.

Jos valittua vaantomomenttia ei ole sauvettu, LED-merkki- valo (9) palaa punaisena ja kuulet merkkiäänen. Ruuvaus ta'tyty tehdä uudelleen.

Toistosuoja

Jos katkaisukytkin on katkaissut ruuvaattaessa voimansiirron, moottori sammuu. Moottorin voi kaynnistaa vasta 0,7 sekunnin kuluttua uudelleen. Talla tavalla estetaan kiinnityn ruu-viliitokens Tahaton lisakiristys.

Kulmaruuvauspään säätö

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Kulmaruuvauspään (3) voi säätä yhteensä kahdeksaan eri asentoon.

Pida kiintoavaimella (6) kiinni sahkötyokalun kulmapaan laipan avainpinnasta (5).

Alä missään tapauksssa purista sahkötyokalua kotelokuorien kohdalta.

Löysä kiiintoaivaimella (4) liitinmutteria avainpinnan (19) kohdalta. Säädä kulmaruuvauspaätä (3) 45 asteen portain haluamaasi asentoon ja kiristä sen jälkeeen kiintoaivaimella (4) liitinmutteria avainpinnan (19) kohdalta.

Pida tassy hteydessa kulmapaan laippaa paikallaan kiintoa- vaimella (6).

ANGLE EXACT 14CF | 22CF | 29CF

Huomioi ostamasi litteän käyttopän käyttohjeet tai kysy neuvoa ammtililikkeesti.

LED-työvalon säätö (katso kuva J)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|22CF|23|29CF|30

Irrota merkintärengas (17) ohuella ruuvitaltalla, lastalla, tms. tyokalulla. Siirra lukkorengas (33) lukkorengaspihdeilltaakse kotelokuoren pälle.

Tämän jälkeen voit saatäa LED-työvalon pitimen (16) mo-lemmat LED-työvalon (18) ympäröivat kuoripuoliskot halua-maasi asentoon. Äla vaurioita LED-työvalon sahköjtoa ja työnnä se taittatatta sille varattuun kotelokuoren onteloon (34). Asenna LED-työvalon (18) ympärille molemmat LED-työvalon pitimen (16) kotelokuoret.

Paina lukkorengas (33) ja merkintärendgas (17) takaisin paikoilleen.

Hoito ja huelto

Huolto ja puhdistus

Irrota akku, ennen kuin alat tehdä sähkötyokaluun liit-tyviä toittä (esim. huolto, käytötarvikkeen vaihto, jne.). Irrota akku myös sähkötyokalun kuljetuksen ja saïlytyksen ajaksi. Käynnistyskytkimen tahaton pail-lus aiheuttaa loukkaantumisvaaran.

Pida sähkötyokalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Sähkötyokalun voitelu

Voiteluaine:

Vaihteiston erikoisrasva (225 ml)

Tuotenumo 3605430009

Molykoterasa

Moottoriöljy SAE 10/SAE 20

Vaihteisto on puhdistettava miedolla liuottimella ensimmaisten 150 käytö:tunnin jälkeen. Noudata liuottimen valmistajan antamia käytö- ja havytsohjeita. Voitele vaihteisto tämän jälkeen Boschin erikoisravalla. Ensipuhdistuksen jälkeen puhdistus on tehtäv uudelleen 300 käytö:tunnin välein.
-Voitele katkaisukytkim liikkuvat osat 100 000 ruuvauk- sen valein muutamalla oljypisaralla (kayta tahan mootorojiya SAE 10/SAE 20).Voitele liukuvat ja pyorivat osat molykoterasvalla. Tarkasta samalla kytkim kunto (mahdolliset kulumat) ja cokeile, toimiiko kytkin asianmukai-esti ja tarkasti. Lopuksi kytkim vaantomomentti on saadettava uudelleen.
Anna hulto- ja korjaustyöt vain valtuutetun ammatti-henkilokunnan tehtäväksi. Nain varmistat, etta sahkö-tyokalu pysyy turvallisena.

Valtuutettu Bosch-huoltopiste suorittaa huolto- ja korjaustyöt nopeasti ja luotettavasti.
Voitelu- ja puhdistusaineet on havitettavymparistöystävallisesti. Huomioi lakimäräykset.

Asiakaspalvelu ja kayttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekā va raosia koskeviin kysmyksiin. Rajäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa:

www.bosch-pt.com

Bosch-käytöneuvontatiimi vastaa mielellän tuotteita ja tarvikkeita koskeviin kysmyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi:0102961838

www.bosch.fi

Hävitisy

Sähkötyokalut, akut, lisātarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusioktäytönn.

Alä heita sähkötyokaluja tai akkuja/paristoja talousjatteisin!

Koskee vain EU-maita:

Eurooppalaisen direktiivin 2012/19/EU mukaan käytökelvottomat sahkötyokalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialiset tai loppuun käytetyt akut/pa-ristot tätyy kerä erikseen ja toimittaa ympäristöystävälliseen kierräkykseen.

Akut/paristot:

Ni-Cd: nikkelikadmium

Huomio: namä akut sisälTvát kadmiumia, joka on erittäin myrkylinen raskasmetalli.

Ni-MH: nikkelimetallihybridi

Eληνικὰ

Ynoδεiξεις ασφαλεις

Tevikc unoideiieic aoopaaleiac yia nkektpika epyaileia

TPOEIIO-TOIHsH

Mnatapia ealttwutki Avitakaatohtote tyn matapia

Lugege labi koki töriistaga kaasas

Laadimistoiming ei ole voimalik

Nurkkruvikeerajapea asendi muutmine

ANGLE EXACT 2|3|6|7|8|15|17|23|30

MOSERLINGIIGIHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJ H

nunnuuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnu
Jnnaaunnnnnae nnne nnnnnnne ne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnnee nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnnee
1 1
1 1
aunnnaunnuuunnnnnn
1 1
nnae aolw wnuuonnnnne nnnnne 1nnuuww uauuuuauuauuauuauuauuauuauuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuuUU
1 1

nntuunnnnnnnnnnnnnn

aunnnnnaanrnnnnaalwnn nannnnaanlwnnnn gn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnaaannnnnnaanennnnnnnnnnnnnnnnnnnnnnnn

352

1
（6）wuuu（5）uuuuaaun
yuvnuuynnuuunnuuunnuuunnuuunnuuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnu

ANGLE EXACT 14CF | 22CF | 29CF

▶ wnuuulwnuuauuauuauu uuu (lwnuunnuuLED) uuvnuuunnuuunnuuunnuuunnuuunnuuunnuuunnuuunnuuunnuuunnuuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnuunnu

n

：

y

nnaaunauuunnuunnuu (14) nnnn nn

nnuuunnuunnuuuuunnuuunnuu u
nuuunnuunnuunnuuuuunnuuunnuu u
nuuunnuunnuunnuuuuunnuu (30) 0nn nuuuuuuuuu (7) uuuuuuu
uuuuuuuuuuuuuuuu

HJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJHJH

nnuuuvnuuunnuuunnuuunnuu uuuuauuauuLED (9)

nannnnn

nuuunnuun uauununnuunnuunnuunnuun (34) luwaaanannnuu LED uuuuunnuunnuu (18) uuuuunnuunnuunnuu LED (16)

nunu（33）uaunnuu（17）

T

nunnuuuaaannnnnae

nanaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaananaanana anaaannnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaaannnnnnaa ann
1 1

nnaaannnnnnae nnnn

（225.）

3605430009

Molykote

SAE 10/SAE 20

• 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 150 15
• 10/SAE 20 10/SAE 20 10/SAE 20 10/SAE 20 10/SAE 20 10/SAE 20 10/SAE 20

y

nnaaannnnnnaanennnnnne nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nwnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nwnnnnnae nannnnnne neennnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nennnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne nannnnnne ninn

In

Inu uyn Iauyn uyn 1nna
nuynla uynnnn 1 5
nuyn2525 nuwnn4
nuynanaynuynnuynanny
nuynwn 10110

[lnr: [phone]

wn: [phone]

www.bosch.co.th

2

10/11 my 16

nuaaunu

yuaununununununun

10540

Jusnnne

Inwn 027587555

I027587525

T

1

L

nnae nnnnne nee

y

nwnnnnnaannnnn nnnnne:
2012/19/EU nnnnnnnnnnnnn
wnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

y

Wuaa/ww

Ni-Cd: 11111-111111111111111111111111111111111111

Ni-MH: unna-uaaalaa

Bahasa Indonesia

jUgZ.l. abgb jI aaj7

jUjU

[phone]/879:

[phone] :UuS

[e-mail]:

ddd dJyJU|Lx

ygggipp.o.1uIeJgUjLuuu JaJxJl

1984 gdsu

oJusuI.ooJgOg oJsuLyjlgJg
