Tuotetyyppi	Langaton iskuporakone
Merkki	Bosch Professional
Malli	GDS 18V-450 PC
Luokka	Iskuporakone
Nimellisjännite	18 V
Akkutekniikka	Litiumioni (Bosch 18V -järjestelmä)
Kuormittamaton kierrosluku	0 – 2400 rpm
Iskutaajuus	0 – 3200 iskua/min
Suurin vääntömomentti	450 Nm
Ruuvauskapasiteetti	M6 – M16 (mekaaniset ruuvit)
Istukka	Kuusio 1/4" (6,35 mm)
Liitettävyys	Bluetooth® Low Energy (moduuli GCY 42)
Yhteensopiva sovellus	Bosch Toolbox (Android 6.0+, iOS 11+)
Paino	1,7 kg (4,0 Ah akulla)
Mitat (P x L x K)	133 x 73 x 253 mm
Valaistus	Sisäänrakennettu LED
Suojaus	Vahvistettu kuori, pölynsuojaus
Käyttölämpötila	-20 °C - +50 °C
Varastointilämpötila	-20 °C - +70 °C
Puhdistus	Puhdista harjalla, ei liuottimia
Varaosat	Saatavana bosch-pt.com, 10-numeroinen viite
Huolto Ranskassa	Suora verkko-SAV, puh. 09 70 82 12 26
Toimituksen sisältö	Kone, Bluetooth-moduuli GCY 42, akku ja laturi eivät sisälly

Usein kysytyt kysymykset - GDS 18V450 PC Professional BOSCH

Kuinka yhdistän GDS 18V-450 PC -iskuporakoneen älypuhelimeen?

Asenna ensin Bosch Toolbox -sovellus (saatavilla App Storesta ja Google Playsta). Aseta sitten CR2032-nappiparisto Bluetooth-moduuliin GCY 42 ja käynnistä iskuporakoneen virtakytkin. Avaa sovellus ja seuraa ohjeita MyTools-alavalikossa.

Mitä nappiparistoa Bluetooth-moduulissa käytetään?

Käytä yksinomaan CR2032 -nappiparistoa (litium 3 V). Älä käytä muita paristoja äläkä yritä ladata sitä.

Mitä teen, jos Bluetooth-moduulia ei havaita?

Tarkista ensin etäisyys (max. 30 m vapaalla kentällä). Lähennä älypuhelinta iskuporakoneeseen. Vaihda tarvittaessa nappiparisto. Voit myös käynnistää älypuhelimen Bluetoothin uudelleen.

Kuinka vaihdan GCY 42 -moduulin nappipariston?

Poista moduulin kansi (käännä kolikolla). Poista käytetty paristo sormin. Aseta uusi paristo, positiivinen napa ylöspäin. Sulje kansi. Käynnistä sitten iskuporakoneen kytkin alustaaksesi moduuli.

Millaisia ruuveja tällä iskuporakoneella voi käyttää?

Iskuporakone hyväksyy 1/4" kuusiokärjet. Sopii mekaanisille ruuveille, halkaisija M6-M16. Suurin vääntömomentti 450 Nm mahdollistaa pulttien kiristyksen ja irrotuksen puussa, metallissa ja betonissa.

Mitkä ovat tärkeät turvallisuusohjeet?

Lue käyttöohje kokonaan ennen käyttöä. Käytä kuulo- ja silmäsuojaimia. Pidä nappiparistot poissa lasten ulottuvilta: jos nielty, ota välittömästi yhteys lääkäriin. Älä heitä paristoja tuleen.

Kuinka puhdistan iskuporakoneen ja Bluetooth-moduulin?

Poista lika harjalla. Älä käytä pesuaineita tai liuottimia. Älä upota laitetta veteen.

Mistä löydän varaosia?

Mene osoitteeseen www.bosch-pt.com. Sieltä löydät räjäytyskuvat ja verkkokaupan. Tilatessasi tarvitset 10-numeroisen viitteen tyyppikilvestä.

Kuinka otan yhteyttä Boschin huoltoon Ranskassa?

Käyttäjät: 09 70 82 12 26 (normaalihintainen numero) tai sähköpostitse [e-mail]. Jälleenmyyjät: 01 43 11 90 06.

Kuinka hävitän laitteen käyttöiän päätyttyä?

Älä heitä laitetta, tarvikkeita tai paristoja kotitalousjätteen sekaan. Vie ne kierrätyspisteeseen tai kauppaan. Noudata paikallisia määräyksiä. Suosi korjausta tai lahjoitusta.

KÄYTTÖOHJE GDS 18V450 PC Professional BOSCH

Alkuperäiset ohjeet

Alkuperäiset ohjeet

Käyttöohjeet

Alkuperäiset käyttöohjeet

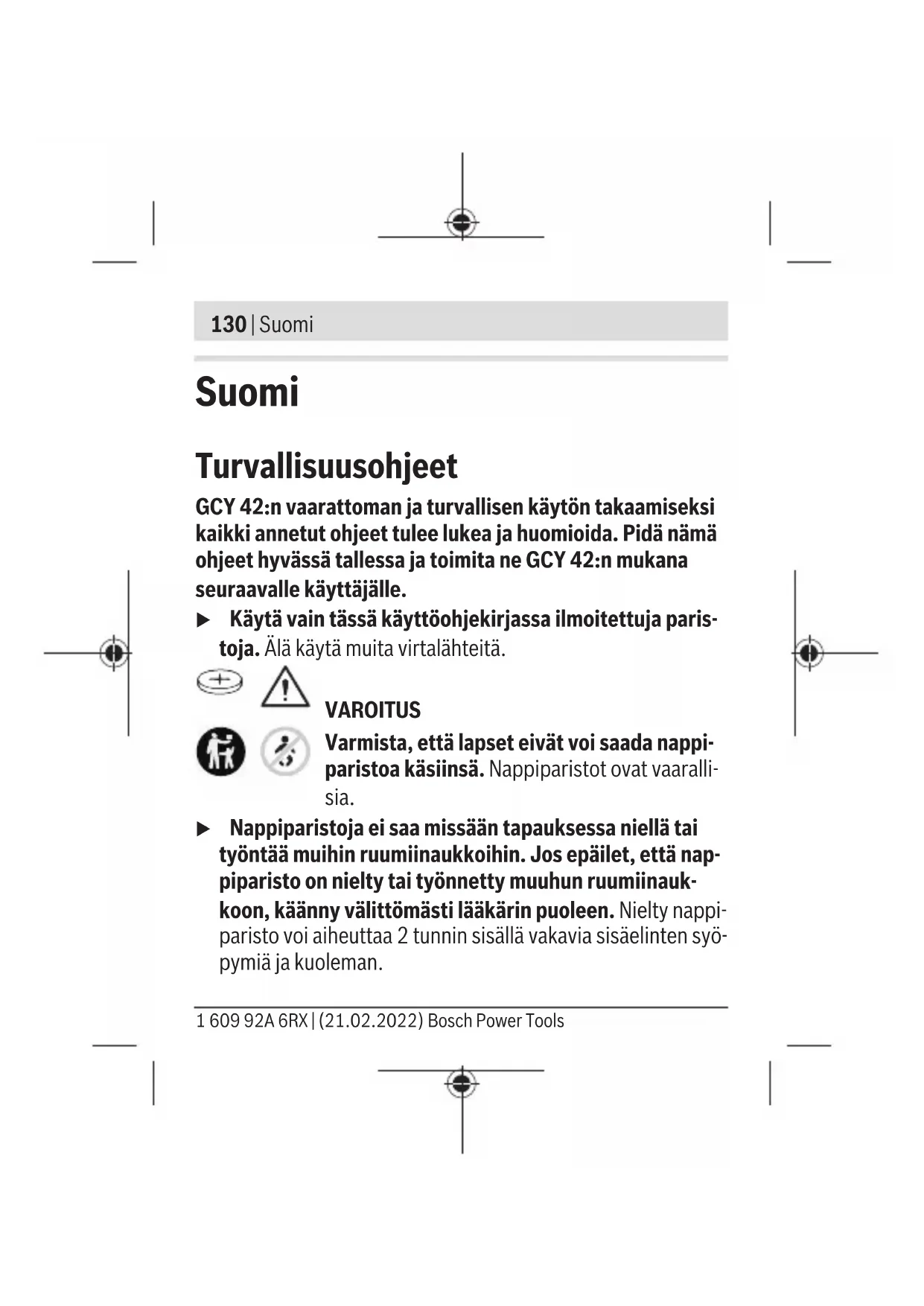

GCY 42:n vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Pidä nämä ohjeet hyvässä tallessa ja toimita ne GCY 42:n mukana seuraavalle käyttäjälle.

Käytä vain tässä käyttöohjekirjassa ilmoitettuja paristoja. Älä käytä muita virtalähteitä.

VAROITUS

Varmista, että lapset eivät voi saada nappiparistoa käsiinsä. Nappiparistot ovat vaarallisia.

Nappiparistoja ei saa missään tapauksessa niellä tai työntää muihin ruumiinaukkoihin. Jos epäilet, että nappiparisto on nielty tai työnnetty muuhun ruumiinaukkoon, käänny välittömästi lääkärin puoleen. Nielty nappiparisto voi aiheuttaa 2 tunnin sisällä vakavia sisäelinten syöpymiä ja kuoleman.

Suomi | 131

▶ Vaihda nappiparisto asianmukaisesti. Muuten syntyy räjähdysvaara. Käytä vain tässä käyttöohjekirjassa ilmoitettuja nappiparistoja. Älä käytä muita nappiparistoja tai virtalähteitä. - Älä yritä ladata nappiparistoja äläkä oikosulje nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia. ▶ Poista ja hävitä tyhjät nappiparistot asianmukaisesti. Tyhjät nappiparistot voivat vuotaa ja tämän takia vahingoittaa tuotetta tai ihmisiä. - Älä ylikuumenna nappiparistoa tai heitä sitä tuleen. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia. - Älä vaurioita tai pura nappiparistoa. Nappiparisto voi vuotaa, räjähtää, syttyä ja aiheuttaa tapaturmia. - Älä päästä vaurioitunutta nappiparistoa kosketuksiin veden kanssa. Vuotava litium voi muodostaa veden kanssa vetyä ja saattaa tämän takia johtaa tulipaloon, räjähdykseen tai tapaturmaan.

Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -

132 | Suomi

yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Lopeta Bluetooth®-moduulin käyttö, jos sen suojusta ei saa enää suljettua kunnolla. Poista nappiparisto ja korjauta vika.

Tuotteen ja ominaisuuksien kuvaus

Määräyksenmukainen käyttö

Bluetooth® Low Energy -moduuli GCY 42 mahdollistaa sähkötyökalun personoinnin ja käyttötilan tarkastamisen sekä asetusten ja tietojen siirtämisen Bluetooth®-yhteydellä. Tiedonsiirto edellyttää käyttäjän antamaa lupaa.

Langattomalla yhteydellä käytettäviä toimintoja koskevia lisätietoja saat Bosch Toolbox -sovelluksesta (App) tai käyttämäsi sähkötyökalun käyttöoppaasta.

Kuvatut osat

Kuvassa olevien osien numerointi viittaa piirrossivuissa oleviin kuviin.

(1) Nappiparisto

Suomi | 133

(2) Bluetooth® Low Energy Module GCY 42 (3) Paikanpitäjä ^a) (4) Bluetooth® Low Energy Module GCY 42:n suojus ^a)

a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Bluetooth®Low Energy -moduuli	GCY 42
Tuotenumero	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Käyttölämpötila -20...+50 °C
Säilytyslämpötila -20...+70 °C
Mitat 7 x 30 x 30 mm
Paino EPTA-Procedure01:2014 -ohjeiden mukaan	0,01 kg

Tiedonsiirto

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

134 | Suomi

Bluetooth®Low Energy -moduuli

GCY 42

Signaalin kantavuus Enintään 30 m B)

Käyttötaajuusalue 2 402–2 480 MHz

Ulostuloteho < 1 mW

Virtalähde

Paristo: Nappiparisto (3 V:n Li-ion-paristo, CR 2032)

A) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth® Low Energy -laitteiden (versio 4.2) kanssa ja tukea Generic Access Profile (GAP) -pääsyprofiilia.

B) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetut tilat ja metalliset esteet (esimerkiksi seinät, kaapit, laukut, yms.) saattavat lyhentää huomattavasti Bluetooth®-yhteyden kantavuutta.

Järjestelmävaatimukset GCY 42

Mobiililaite (tabletti, älypu-helin)	Android 6.0 (ja uudempi)
	iOS 11 (ja uudempi)

Asennus ja käyttö

Virtalähde

• Irrota Bluetooth® Low Energy Module GCY 42:n suojus sähkötyökalusta esimerkiksi ruuvitaltalla tai suurella kolikolla. Vääränlaisen apuvälineen käyttö voi vahingoittaa elektroniikkaa ja suojusta.
• Tee laitteen käyttöönotto ja pariston (1) vaihto kuvasivujen piirrosten mukaan. Huomioi tässä yhteydessä seuraavat ohjeet.

Ensikäyttö

(katso kuvat A1–A5)

Huomautus: Säilytä GCY 42:n paikanpitäjä (3) hyvässä tallessa. Jos annat sähkötyökalun muiden käyttöön ilman GCY 42 -moduulia, asenna paikanpitäjä takaisin.

Asenna paristo (1) plusnapa ylöspäin GCY 42 -moduuliin (2).

Paristoa ei tarvitse painaa sisään, koska se napsahtaa auto-

maattisesti paikalleen. Se lukittuu vasta kannen suljennan myötä oikealle paikalleen.

Tee asennuksen jälkeen GCY 42:n alkuasetus painamalla sähkötyökalun käynnistyskytkintä.

Pariston vaihto

(katso kuvat B1-B4)

Irrota tyhjä paristo (1) vain sormilla.

Sovellus antaa varoituksen, kun pariston varaus on käytetty lähes loppuun.

GCY 42:n irrottaminen

(katso kuvat C1-C2)

Älä irrota GCY 42 -moduulia (2) väkisin. Älä käytä teräviä tai piikkikärkisiä työkaluja.

Huomautus: käännä tarvittaessa sähkötyökalua, jotta saat irrotettua GCY 42:n helpommin.

Käyttöönotto

Heti kun paristo (1) on paikallaan ja painat sähkötyökalun käynnistyskytkintä, GCY 42 alkaa lähettää jatkuvasti signaaleja. Bluetooth®-signaaliyhteys ei katkea ennen kuin paristo on tyhjä, rikki tai irrotettu.

Lisätietoja saat suoraan Bosch-sovelluksesta.

Sovelluksen asennus ja käyttöönotto

Sinun on ensin asennettava Bosch Toolbox -sovellus, jotta voit käyttää GCY 42 -moduulia.

– Lataa Bosch Toolbox -sovellus asianomaisesta sovelluskaupasta (Apple App Store, Google Play Store).

Huomautus: latausta varten sinulla täytyy olla kyseisen sovelluskaupan käyttäjätili.

• Valitse tämän jälkeen sovelluksen alakohta MyTools.
• Mobiililaitteesi neuvoo tästä eteenpäin kuinka muodostat sähkötyökalun ja mobiililaitteen välisen yhteyden.

Huomautus: suorita ensin sovelluksen ohjattu toiminto kokonaisuudessaan läpi. Sen avulla saat paremman yleiskuvan yhteyden muodostamisesta ja langattoman yhteyden toimintojen käytöstä.

Tiedonsiirto Bluetooth®-yhteydellä

GCY 42 lähettää tietoja säännöllisin väliajoin. Ympäristöstä riippuen mobiililaite voi tarvita useampia lähetysjaksoja, ennen kuin se tunnistaa GCY 42 -moduulin. Jos GCY 42 -moduulia ei tunnisteta, tarkista seuraavat asiat:

• Onko etäisyys mobiililaitteeseen liian suuri? Lyhennä mobiililaitteen ja GCY 42 -moduulin keskinäistä etäisyyttä. – Onko paristo heikko tai tyhjä? Vaihda paristo.
• Sammuta mobiililaitteen Bluetooth® ja kytke se uudelleen päälle. Tarkasta, tunnistaako mobiililaite nyt GCY 42:n.

Hoito ja huolto

Huolto ja puhdistus

Poista lika pensselillä. Älä käytä puhdistusaineita tai liuottimia.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi | 139

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

GCY 42 -moduulit, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkökomponentteja ja paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin

2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

140 | Kreikka

2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Kreikka

Robert Bosch Power Tools GmbH vakuuttaa, että radiolaitetyyppi GCY 42 on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa:
