Produkttyp	Akku-Schlagschrauber
Marke	Bosch Professional
Modell	GDS 18V-450 PC
Kategorie	Schlagschrauber
Nennspannung	18 V
Akkutechnologie	Lithium-Ionen (Bosch 18V System)
Leerlaufdrehzahl	0 – 2400 U/min
Schlagfrequenz	0 – 3200 Schläge/min
Max. Drehmoment	450 Nm
Schraubkapazität	M6 – M16 (Maschinenschrauben)
Aufnahme	Sechskant 1/4" (6,35 mm)
Konnektivität	Bluetooth® Low Energy (Modul GCY 42)
Kompatible App	Bosch Toolbox (Android 6.0+, iOS 11+)
Gewicht	1,7 kg (mit Akku 4,0 Ah)
Abmessungen (L x B x H)	133 x 73 x 253 mm
Beleuchtung	Integrierte LED
Schutz	Verstärktes Gehäuse, Staubschutz
Betriebstemperatur	-20 °C bis +50 °C
Lagertemperatur	-20 °C bis +70 °C
Reinigung	Mit Pinsel entstauben, keine Lösungsmittel
Ersatzteile	Erhältlich auf bosch-pt.com, 10-stellige Referenznummer
Kundendienst Frankreich	Online-Kundendienst, Tel. [phone]
Lieferumfang	Maschine, Bluetooth-Modul GCY 42, Akku und Ladegerät nicht im Lieferumfang

Häufig gestellte Fragen - GDS 18V450 PC Professional BOSCH

Wie verbinde ich den Schlagschrauber GDS 18V-450 PC mit einem Smartphone?

Installieren Sie zunächst die App Bosch Toolbox (erhältlich im App Store und Google Play). Setzen Sie dann die CR2032-Knopfzelle in das Bluetooth-Modul GCY 42 ein und betätigen Sie den Ein-/Ausschalter des Schlagschraubers. Öffnen Sie die App und folgen Sie den Anweisungen im Untermenü MyTools.

Welche Knopfzelle wird für das Bluetooth-Modul verwendet?

Verwenden Sie ausschließlich eine CR2032 Knopfzelle (Lithium 3 V). Verwenden Sie keine anderen Batterien und versuchen Sie nicht, sie aufzuladen.

Was tun, wenn das Bluetooth-Modul nicht erkannt wird?

Überprüfen Sie zunächst die Entfernung (max. 30 m im freien Feld). Nähern Sie das Smartphone dem Schlagschrauber an. Ersetzen Sie ggf. die Knopfzelle. Sie können auch das Bluetooth des Smartphones neu starten.

Wie wechselt man die Knopfzelle des Moduls GCY 42?

Entfernen Sie die Abdeckung des Moduls (drehen Sie sie mit einer Münze). Entnehmen Sie die alte Batterie mit den Fingern. Setzen Sie die neue Batterie ein, Pluspol nach oben. Schließen Sie die Abdeckung. Betätigen Sie dann den Schalter des Schlagschraubers, um das Modul zu initialisieren.

Welche Schraubentypen können mit diesem Schlagschrauber verwendet werden?

Der Schlagschrauber nimmt 1/4"-Sechskantbits auf. Geeignet für Maschinenschrauben mit Durchmesser M6 bis M16. Das maximale Drehmoment von 450 Nm ermöglicht das Anziehen und Lösen von Schrauben in Holz, Metall und Beton.

Welche wichtigen Sicherheitshinweise gibt es?

Lesen Sie die Anleitung vor Gebrauch vollständig. Tragen Sie Gehör- und Augenschutz. Halten Sie Knopfzellen von Kindern fern: Bei Verschlucken sofort einen Arzt aufsuchen. Werfen Sie Batterien nicht ins Feuer.

Wie reinigt man den Schlagschrauber und das Bluetooth-Modul?

Verwenden Sie einen Pinsel, um Verschmutzungen zu entfernen. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Tauchen Sie das Gerät nicht in Wasser.

Wo finde ich Ersatzteile?

Besuchen Sie www.bosch-pt.com. Dort finden Sie Explosionszeichnungen und den Online-Shop. Für eine Bestellung benötigen Sie die 10-stellige Referenznummer vom Typenschild.

Wie kontaktiere ich den Bosch-Kundendienst in Frankreich?

Für Benutzer: 09 70 82 12 26 (kostenlose Nummer) oder per E-Mail an [e-mail]. Für Händler: 01 43 11 90 06.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie das Gerät, Zubehör und Batterien nicht in den Hausmüll. Geben Sie sie bei einem Wertstoffhof oder im Geschäft ab. Befolgen Sie die örtlichen Vorschriften. Bevorzugen Sie Reparatur oder Spende.

BEDIENUNGSANLEITUNG GDS 18V450 PC Professional BOSCH

Originalbetriebsanleitung

Original instructions

Notice originale

Manual original

Manual original

Deutsch......Seite 12

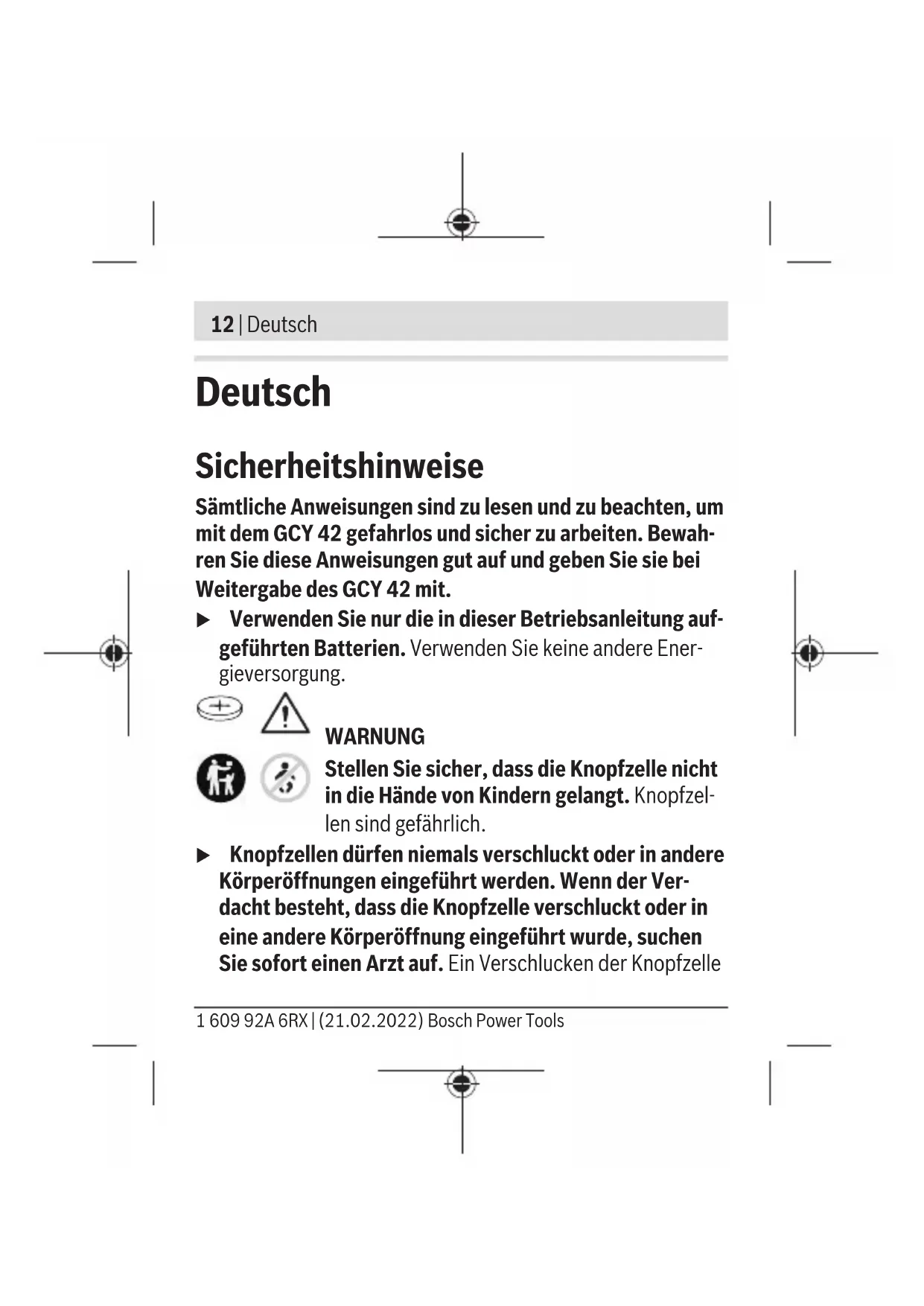

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem GCY 42 gefahrlos und sicher zu arbeiten. Bewahren Sie diese Anweisungen gut auf und geben Sie sie bei Weitergabe des GCY 42 mit.

▶ Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Batterien. Verwenden Sie keine andere Energieversorgung.

WARNUNG

Stellen Sie sicher, dass die Knopfzelle nicht in die Hände von Kindern gelangt. Knopfzellen sind gefährlich.

Knopfzellen dürfen niemals verschluckt oder in andere Körperöffnungen eingeführt werden. Wenn der Verdacht besteht, dass die Knopfzelle verschluckt oder in eine andere Körperöffnung eingeführt wurde, suchen Sie sofort einen Arzt auf. Ein Verschlucken der Knopfzelle

Deutsch

kann innerhalb von 2 Stunden zu ernsthaften inneren Verätzungen und zum Tod führen.

Achten Sie beim Wechseln der Knopfzelle auf den sachgemäßen Austausch der Knopfzelle. Es besteht Explosionsgefahr. ▶ Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Knopfzellen. Verwenden Sie keine anderen Knopfzellen oder eine andere Energieversorgung. Versuchen Sie nicht, die Knopfzelle wieder aufzuladen und schließen Sie die Knopfzelle nicht kurz. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen. Entfernen und entsorgen Sie entladene Knopfzellen ordnungsgemäß. Entladene Knopfzellen können undicht werden und dadurch das Produkt beschädigen oder Personen verletzen. Überhitzen Sie die Knopfzelle nicht und werfen Sie sie nicht ins Feuer. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen. ▶ Beschädigen Sie die Knopfzelle nicht und nehmen Sie die Knopfzelle nicht auseinander. Die Knopfzelle kann un-

14 | Deutsch

dicht werden, explodieren, brennen und Personen verletzen.

▶ Bringen Sie eine beschädigte Knopfzelle nicht in Kontakt mit Wasser. Austretendes Lithium kann mit Wasser Wasserstoff erzeugen und damit zu einem Brand, einer Explosion oder zur Verletzung von Personen führen.

Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz.

Benutzen Sie das Bluetooth®-Modul nicht mehr, wenn sich die Abdeckung nicht mehr schließen lässt, entfernen Sie die Knopfzelle und lassen Sie es reparieren.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Bluetooth® Low Energy Module GCY 42 ermöglicht die Personalisierung und Statusprüfung eines Elektrowerkzeugs sowie die Übertragung von Einstellungen und Daten basierend

Deutsch

auf Bluetooth®-Funktechnologie. Der Datenübertragung muss durch den Verwender zugestimmt werden.

Informationen zu angebotenen Connectivity-Funktionen erhalten Sie in der Applikation (App) Bosch Toolbox oder in der Bedienungsanleitung des verwendeten Elektrowerkzeugs.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten.

(1) Knopfzelle (2) Bluetooth® Low Energy Module GCY 42 (3) Platzhalter ^a) (4) Abdeckung Bluetooth® Low Energy Module GCY 42 ^a)

a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

16 | Deutsch

Technische Daten

Bluetooth®Low Energy Module	GCY 42
Sachnummer	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Betriebstemperatur -20°C ... +50°C
Lagertemperatur -20°C ... +70°C
Maße 7 x 30 x 30 mm
Gewicht entsprechend EPTA-Procedure 01:2014	0,01 kg
Datenübertragung
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Signalreichweite maximal 30 m	B)
genutzter Frequenzbereich 2402 - 2480 MHz
Ausgangsleistung < 1 mW
Energieversorgung

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Deutsch | 17

Bluetooth® Low Energy Module

GCY 42

Batterie Knopfzelle (3-V-Lithium-Batterie, CR 2032)

Batterielebensdauer ca. 24 Monate

A) Die mobilen Endgeräte müssen kompatibel zu Bluetooth®-Low-Energy-Geräten (Version 4.2) sein und das Generic Access Profile (GAP) unterstützen. B) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein.

A) Die mobilen Endgeräte müssen kompatibel zu Bluetooth®-Low-Energy-Geräten (Version 4.2) sein und das Generic Access Profile (GAP) unterstützen. B) Die Reichweite kann je nach äußeren Bedingungen, einschließlich des verwendeten Empfangsgeräts, stark variieren. Innerhalb von geschlossenen Räumen und durch metallische Barrieren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reichweite deutlich geringer sein.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

Mobiles Endgerät (Tablet, Smartphone)	Android 6.0 (und höher)
	iOS 11 (und höher)

18 | Deutsch

Montage und Betrieb

Energieversorgung

Entfernen Sie die Abdeckung für das Bluetooth® Low Energy Module GCY 42 am Elektrowerkzeug z. B. mit einem Schraubendreher oder einer großen Münze. Durch den Einsatz von ungeeigneten Gegenständen kann die Elektronik oder die Abdeckung beschädigt werden. - Folgen Sie zur Inbetriebnahme nach dem Kauf oder Wechseln der Batterie (1) den Darstellungen auf den Grafikseiten. Beachten Sie dabei nachfolgende Hinweise.

Entfernen Sie die Abdeckung für das Bluetooth® Low Energy Modul GCY 42 am Elektrowerkzeug, z. B. mit einem Schraubendreher oder einer großen Münze. Durch den Einsatz von ungeeigneten Gegenständen kann die Elektronik oder die Abdeckung beschädigt werden. - Folgen Sie zur Inbetriebnahme nach dem Kauf oder Wechseln der Batterie (1) den Darstellungen auf den Grafikseiten. Beachten Sie dabei die nachfolgenden Hinweise.

Erst-Inbetriebnahme

(siehe Bilder A1–A5)

Hinweis: Bewahren Sie den Platzhalter (3) des GCY 42 gut auf. Setzen Sie den Platzhalter wieder ein, wenn Sie das Elektrowerkzeug ohne GCY 42 weitergeben.

Legen Sie die Batterie (1) mit dem Pluspol nach oben in das GCY 42 (2) ein. Ein Eindrücken der Batterie ist nicht notwendig; die Batterie rastet nicht selbstständig ein. Sie wird erst beim Schließen der Abdeckung an der vorgesehenen Position fixiert.

Deutsch | 19

Um das GCY 42 nach dem Einsetzen zu initialisieren, betätigen Sie den Ein-/Ausschalter des Elektrowerkzeugs.

Batterie wechseln

(siehe Bilder B1–B4)

Entnehmen Sie die verbrauchte Batterie (1) nur mit den Fingern.

Bevor die Batterie vollständig verbraucht ist, wird in der App eine Warnung angezeigt.

GCY 42 entnehmen

(siehe Bilder C1–C2)

Wenden Sie beim Entfernen des GCY 42 (2) keine Gewalt an. Verwenden Sie keine spitzen oder scharfen Werkzeuge.

Hinweis: Wenden Sie eventuell das Elektrowerkzeug, um das GCY 42 einfacher entnehmen zu können.

Inbetriebnahme

Sobald die Batterie (1) eingesetzt ist und der Ein-/Ausschalter am Elektrowerkzeug betätigt wird, sendet das GCY 42 kontinuierlich ein Signal aus. Das Bluetooth®-Signal wird erst dann unterbrochen, wenn die Batterie leer oder defekt ist oder ausgebaut wird.

Weiterführende Informationen erhalten Sie direkt in der App von Bosch.

Installation und Einrichtung der App

Um das GCY 42 verwenden zu können, müssen Sie zuerst die App Bosch Toolbox installieren.

• Laden Sie sich die App Bosch Toolbox über einen entsprechenden App-Store (Apple App Store, Google Play Store) herunter. Hinweis: Ein Benutzerkonto bei dem entsprechenden App-Store wird vorausgesetzt.
• Wählen Sie anschließend in der App den Unterpunkt MyTools an.
• Das Display Ihres mobilen Endgeräts zeigt alle weiteren Schritte zur Verbindung des Elektrowerkzeugs mit dem Endgerät.

Hinweis: Führen Sie zuerst das Tutorial der App vollständig durch. Dadurch erhalten Sie einen besseren Überblick über den Verbindungsvorgang und die Verwendung der Connectivity-Funktionen.

Datenübertragung über Bluetooth®

Das GCY 42 hat ein regelmäßiges Sendeintervall. Je nach Umgebung können mehrere Sendeintervalle benötigt werden, ehe das GCY 42 erkannt wird. Sollte das GCY 42 nicht erkannt werden, überprüfen Sie folgendes:

– Ist die Entfernung zum mobilen Endgerät zu groß? Verringern Sie den Abstand zwischen mobilem Endgerät und GCY 42. – Ist die Batterie zu schwach oder leer? Wechseln Sie die Batterie. - Schalten Sie an Ihrem mobilen Endgerät Bluetooth® aus und wieder ein. Prüfen Sie, ob das GCY 42 jetzt erkannt wird.

Wartung und Service

Wartung und Reinigung

Entfernen Sie Verschmutzungen mit einem Pinsel. Verwenden Sie keine Reinigungs- oder Lösemittel.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

GCY 42-Module, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie elektronische Bauteile und Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronikaltgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

cher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Systemanforderungen GCY 42

Mobiel eindapparaat (tablet, smartphone)	Android 6.0 (en hoger)
	iOS 11 (en hoger)

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Montage und Verwendung

Energieversorgung

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

270 | Rumänisch

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Hiermit erklärt Robert Bosch Power Tools GmbH, dass der Funkanlagentyp GCY 42 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
