Termék típusa	Akkumulátoros ütvecsavarbehajtó
Márka	Bosch Professional
Modell	GDS 18V-450 PC
Kategória	Ütvecsavarbehajtó
Névleges feszültség	18 V
Akkumulátor-technológia	Lítium-ion (Bosch 18V rendszer)
Üresjárati fordulatszám	0 – 2400 ford/perc
Ütési frekvencia	0 – 3200 ütés/perc
Max. nyomaték	450 Nm
Csavarozási kapacitás	M6 – M16 (mechanikai csavarok)
Befogó	1/4" hatszög (6,35 mm)
Kapcsolódás	Bluetooth® Low Energy (GCY 42 modul)
Kompatibilis alkalmazás	Bosch Toolbox (Android 6.0+, iOS 11+)
Súly	1,7 kg (4,0 Ah akkumulátorral)
Méretek (H x Sz x M)	133 x 73 x 253 mm
Világítás	Beépített LED
Védelem	Megerősített ház, por elleni védelem
Üzemi hőmérséklet	-20 °C és +50 °C között
Tárolási hőmérséklet	-20 °C és +70 °C között
Tisztítás	Ecsettel pormentesítés, oldószerek nélkül
Pótalkatrészek	Elérhetők a bosch-pt.com oldalon, 10 számjegyű hivatkozás
Vevőszolgálat Franciaország	Online vevőszolgálat, tel.: [phone]
Szállítás tartalma	Gép, Bluetooth GCY 42 modul, akkumulátor és töltő nélkül

Gyakran ismételt kérdések - GDS 18V450 PC Professional BOSCH

Hogyan csatlakoztassam a GDS 18V-450 PC csavarbehajtót egy okostelefonhoz?

Először telepítse a Bosch Toolbox alkalmazást (elérhető az App Store-ban és a Google Play-en). Ezután helyezze be a CR2032 gombelemet a Bluetooth GCY 42 modulba, majd kapcsolja be a csavarbehajtó be/ki kapcsolóját. Nyissa meg az alkalmazást, és kövesse az utasításokat a MyTools almenüben.

Milyen gombelemet használjak a Bluetooth modulhoz?

Kizárólag CR2032 gombelemet használjon (lítium 3 V). Ne használjon más elemeket, és ne próbálja feltölteni.

Mit tegyek, ha a Bluetooth modul nem érzékelhető?

Először ellenőrizze a távolságot (max. 30 m szabad térben). Közelítse az okostelefont a csavarbehajtóhoz. Szükség esetén cserélje ki a gombelemet. Újraindíthatja az okostelefon Bluetooth-ját is.

Hogyan cseréljem ki a GCY 42 modul gombelemét?

Távolítsa el a modul fedelét (fordítsa el egy érmével). Távolítsa el az elhasznált elemet az ujjaival. Helyezze be az új elemet, pozitív pólussal felfelé. Zárja vissza a fedelet. Ezután kapcsolja be a csavarbehajtót a modul inicializálásához.

Milyen típusú csavarokat használhatok ehhez a csavarbehajtóhoz?

A csavarbehajtó 1/4" hatszögletű biteket fogad. Alkalmas M6-tól M16-ig terjedő átmérőjű mechanikai csavarokhoz. A 450 Nm maximális nyomaték lehetővé teszi csavarok meghúzását és lazítását fában, fémben és betonban.

Melyek a fontos biztonsági előírások?

Használat előtt olvassa el teljes egészében a használati utasítást. Viseljen hallás- és szemvédőt. Tartsa a gombelemeket gyermekektől távol: lenyelés esetén azonnal forduljon orvoshoz. Ne dobja az elemeket tűzbe.

Hogyan tisztítsam a csavarbehajtót és a Bluetooth modult?

Használjon ecsetet a szennyeződések eltávolításához. Ne használjon tisztítószereket vagy oldószereket. Ne merítse a készüléket vízbe.

Hol találhatók pótalkatrészek?

Látogasson el a www.bosch-pt.com oldalra. Itt megtalálja a robbantott ábrákat és az online boltot. A rendeléshez tartsa kéznél a típustáblán található 10 számjegyű hivatkozást.

Hogyan léphetek kapcsolatba a Bosch vevőszolgálatával Franciaországban?

Felhasználók számára: 09 70 82 12 26 (nem többletdíjas szám) vagy e-mailben a [e-mail] címen. Viszonteladók számára: 01 43 11 90 06.

Hogyan ártalmatlanítsam a készüléket élettartama végén?

Ne dobja a készüléket, a tartozékokat vagy az elemeket a háztartási hulladékba. Vigye őket hulladékudvarba vagy boltba. Kövesse a helyi előírásokat. Részesítse előnyben a javítást vagy az adományozást.

HASZNÁLATI ÚTMUTATÓ GDS 18V450 PC Professional BOSCH

Eredeti használati utasítás

Оригинальное

руководство по

эксплуатации

Magyar ....Oldal 203

Русский...... Страница 215

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a GCY 42 készüléket. Biztos helyen őrizze meg ezeket az utasításokat és ha továbbadja a GCY 42 készüléket, adja tovább ezeket az utasításokat is.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

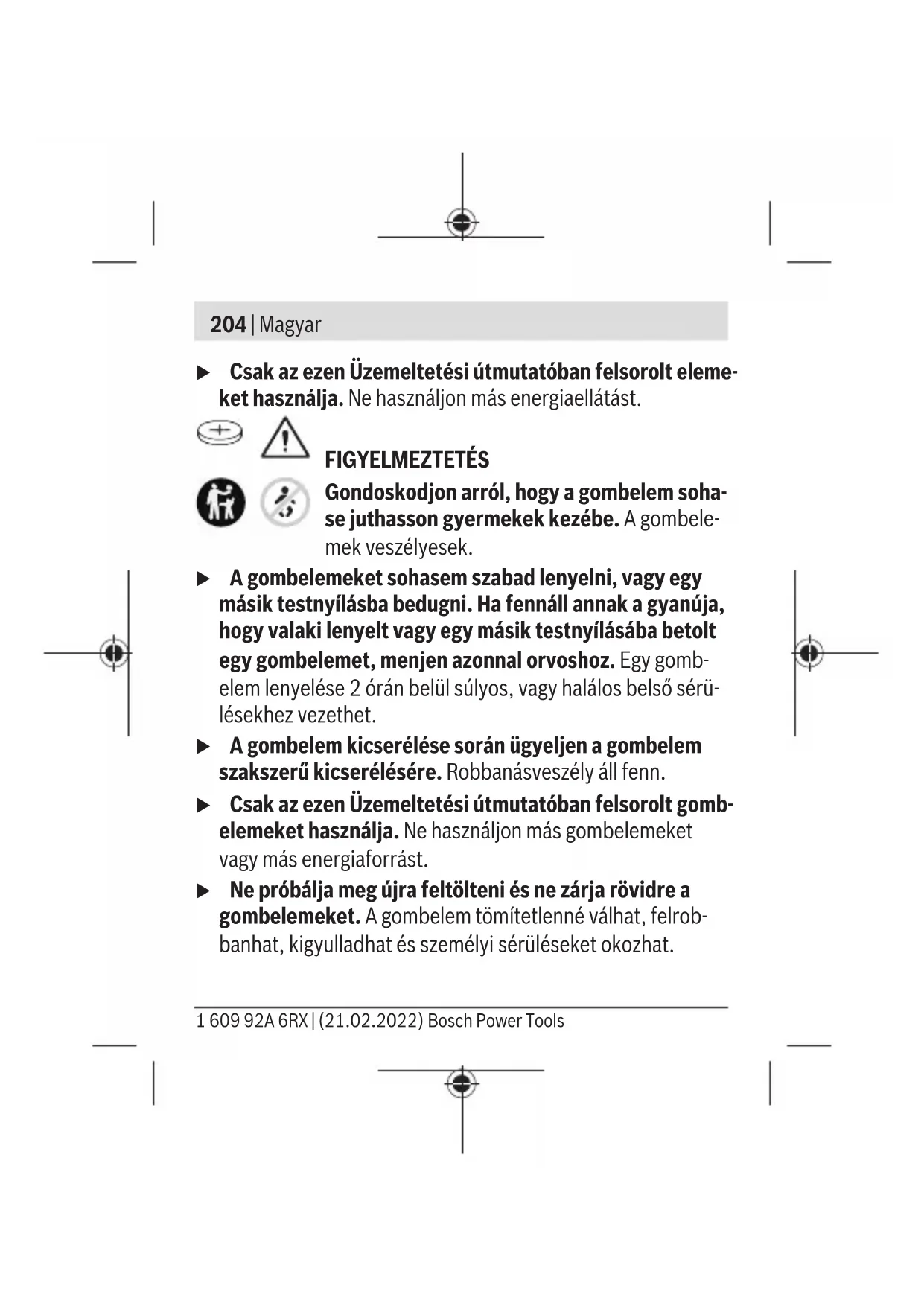

204 | Magyar

Csak az ezen Üzemeltetési útmutatóban felsorolt elemeket használja. Ne használjon más energiaellátást.

FIGYELMEZTETÉS

Gondoskodjon arról, hogy a gombelem sohase juthasson gyermekek kezébe. A gombelemek veszélyesek.

A gombelemeket sohasem szabad lenyelni, vagy egy másik testnyílásba bedugni. Ha fennáll annak a gyanúja, hogy valaki lenyelt vagy egy másik testnyílásába betolt egy gombelemet, menjen azonnal orvoshoz. Egy gomb-elem lenyelése 2 órán belül súlyos, vagy halálos belső sérü-lésekhez vezethet. A gombelem kicserélése során ügyeljen a gombelem szakszerű kicserélésére. Robbanásveszély áll fenn. Csak az ezen Üzemeltetési útmutatóban felsorolt gombelemeket használja. Ne használjon más gombelemeket vagy más energiaforrást. ▶ Ne próbálja meg újra feltölteni és ne zárja rövidre a gombelemeket. A gombelem tömítetlenné válhat, felrobbanhat, kigyulladhat és személyi sérüléseket okozhat.

Magyar | 205

A kimerült gombelemeket az előírásoknak megfelelően kell eltávolítani és ártalmatlanítani. A kimerült gombelemek tömítetlenné válhatnak, és így a terméket megrongálhatják vagy személyi sérüléseket okozhatnak. ▶ Ne hevítse túl és ne dobja tűzbe a gombelemeket. A gombelem tömítetlenné válhat, felrobbanhat, kigyulladhat és személyi sérüléseket okozhat. ▶ Ne rongálja meg és ne szerelje szét a gombelemet. A gombelem tömítetlenné válhat, felrobbanhat, kigyulladhat és személyi sérüléseket okozhat. Gondoskodjon arról, hogy egy megrongálódott gombelem ne érintkezhessen vízzel. A kilépő lítium vízzel való érintkezése esetén hidrogén keletkezhet, és ez tűzhöz, robbanáshoz vagy személyi sérülésekhez vezethet.

A Bluetooth® szóvédjegy és a képjelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása a megfelelő licencia alatt áll.

▶ Ne használja tovább a Bluetooth®-modult, ha a fedelet nem lehet lezárni, ekkor távolítsa el a gombelemet és javíttassa meg a modult.

A termék és a teljesítmény leírása

Rendeltetésszerű használat

A Bluetooth® GCY 42 Low Energy Module elektromos kéziszerszámok személyre szabását, státuszának ellenőrzését, valamint a beállítások és adatok átvitelét teszi lehetővé, ehhez a Bluetooth®-rádiótechnológiát használja. Az adatátvitelhez a felhasználónak beleegyezését kell adnia.

A rendelkezésre álló konnektivitási funkciókkal kapcsolatos információk a Bosch Toolbox appban vagy az alkalmazásra kerülő elektromos kéziszerszám Kezelési Útmutatójában találhatók.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel az ábráknak az ábrákat tartalmazó oldalon.

(1) Gombelem (2) Bluetooth® Low Energy Module GCY 42 (3) Vakfedél ^a)

(4) Bluetooth®-fedél, Low Energy Module GCY 42 ^a)

a) A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.

Műszaki adatok

Bluetooth®Low Energy Module	GCY 42
Rendelési szám	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Üzemi hömérséklet -20 °C ... +50 °C
Tárolási hömérséklet -20 °C ... +70 °C
Méret 7 x 30 x 30 mm
Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA-eljárás) szerint	0,01 kg
Adatátvitel
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)

Bluetooth®Low Energy Module	GCY 42
A jel hatótávolsága legfeljebb 30 m	B)
Alkalmazott frekvencia-tartomány	2402–2480 MHz
Leadott teljesítmény < 1 mW

Energiaellátás

Elem Gombelem (3-V lítiumelem, CR 2032)

Az elem élettartama, kb. 24 hónap

A) A mobil végberendezéseknek kompatibilisnek kell lenniük a Bluetooth®-Low-Energy-készülékekkel (4.2 változat) és támogatniuk kell a Generic Access Profil-t (GAP). B) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevőkészüléket is, erősen változó lehet. Zárt helyiségekben és fémes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.

Rendszerkövetelmények GCY 42

Mobil végberendezés (tablet, okostelefon)

Android 6.0 (és újabb verziók)

iOS 11 (és újabb verziók)

Felszerelés és üzemeltetés

Energiaellátás

Távolítsa el az elektromos kéziszerszámról, – például egy csavarhúzóval, vagy egy nagyobb pénzérmével, – a Bluetooth® GCY 42 Low Energy Module fedelét. Erre nem alkalmas tárgyak behelyezése esetén az elektronika vagy a fedél megrongálódhat. – A (1) elem megvásárlása vagy kicserélése utáni üzembevé-telhez hajtsa végre az ábrákat tartalmazó oldalon látható műveleteket. Vegye figyelembe az alábbi tájékoztatót.

Első üzembe helyezés

(lásd a A1–A5 ábrákat)

Megjegyzés: Gondosan őrizze meg a GCY 42 (3) vakfedelét. Ha az elektromos kéziszerszámot a GCY 42 nélkül adja tovább, tegye ismét be a vakfedelet.

Tegye be az (1) elemet a pozitív pólusával felfelé mutató irányban a (2) GCY 42-be. Az elemet nem kell külön benyomni a helyére; az elem magától nem pattan be. Az elemet a fedél bezárásakor a tartó az előirányzott helyen rögzíti.

A GCY 42 behelyezés utáni inicializálásához használja az elektromos kéziszerszám be-/kikapcsolóját.

Az elem kicserélése

(lásd a B1–B4 ábrákat.)

A kimerült (1) elemet csak az ujjaival vegye ki.

Mielőtt az elem teljesen kimerülne, az appban egy figyelmeztetés jelenik meg.

A GCY 42 kivétele

(lásd a C1–C2 ábrákat)

A (2) GCY 42 modul eltávolításához ne alkalmazzon erőszakot. Ne használjon hegyes vagy éles szerszámokat.

Megjegyzés: Szükség esetén fordítsa meg az elektromos kéziszerszámot, hogy könnyebben ki tudja venni a GCY 42-t.

Üzembe helyezés

Amint behelyezte az (1) elemet és megnyomta az elektromos kéziszerszám be-/kikapcsolóját, a GCY 42 megkezdi egy foly-

tonos jel kibocsátását. A Bluetooth®-jel csak akkor kerül megszakításra, ha az elem kimerült, meghibásodott, vagy kiszerelték.

További részletes információk közvetlenül a Bosch applikációjában találhatók.

Az app telepítése és beállítása

A GCY 42 használatához először telepítenie kell a Bosch Toolbox appot.

– Töltse le a megfelelő Áruházból (Apple App Store, Google Play Store) a Bosch Toolbox appot. Megjegyzés: Itt abból indulunk ki, hogy Önnek van a megfelelő AppSoter-nál egy felhasználói fiókja. – Válassza ki ezután az appban a MyTools alpontot. – A mobileszköze kijelzőjén megjelenik az összes további lépés leírása, amelyre az elektromos kéziszerszám és a mobileszköz összekapcsolásához szükség van.

Megjegyzés: Először haladjon teljesen végig az applikáció tutoriálján. Így jobban át tudja tekinteni az összekapcsolási eljárást és a konnektivitási funkciók alkalmazását.

Adatátvitel Bluetooth®-on

A GCY 42-nek van egy rendszeres jelküldési intervalluma. A környezettől függően a GCY 42 felismeréséhez több jelküldési intervallumra is szükség lehet. Ha az eszköz nem ismeri fel a GCY 42-t, vizsgálja meg a következőket:

– Túl nagy a mobil végberendezés és a modul közötti távolság? Csökkentse a mobil végberendezés és a GCY 42 közötti távolságot. – Az elem már túl gyenge vagy kimerült? Cserélje ki az elemet. – A mobil végberendezésén kapcsolja ki, majd kapcsolja ismét be a Bluetooth®-ot. Ellenőrizze, hogy a rendszer most felismeri-e a GCY 42-t.

Karbantartás és szerviz

Karbantartás és tisztítás

Egy ecsettel távolítsa el a szennyeződéseket. Tisztító- vagy oldószereket ne használjon.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók: www.boschpt.com

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt találhatók:

A GCY 42 moduljait, a tartozékokat és csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki az elektronikus alkatrészeket és elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.

Orosz

A Robert Bosch Power Tools GmbH igazolja, hogy a GCY 42 típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen:
