GDS 18V450 PC Professional - одвртувач BOSCH - Бесплатен кориснички прирачник

Тип на производ	Бежична ударна шрафница
Марка	Bosch Professional
Модел	GDS 18V-450 PC
Категорија	Ударна шрафница
Номинален напон	18 V
Технологија на батерија	Литиум-јонски (систем Bosch 18V)
Брзина при празен од	0 – 2400 вртежи/мин
Фреквенција на удари	0 – 3200 удари/мин
Максимален момент	450 Nm
Капацитет на шрафирање	M6 – M16 (механички завртки)
Стезен патрон	Шестаголен 1/4" (6,35 mm)
Поврзување	Bluetooth® Low Energy (модул GCY 42)
Компатибилна апликација	Bosch Toolbox (Android 6.0+, iOS 11+)
Тежина	1,7 kg (со батерија 4,0 Ah)
Димензии (Д x Ш x В)	133 x 73 x 253 mm
Осветлување	Вградена LED
Заштита	Зајакната обвивка, заштита од прашина
Работна температура	-20 °C до +50 °C
Температура на складирање	-20 °C до +70 °C
Чистење	Истресете прашина со четка, без растворувачи
Резервни делови	Достапни на bosch-pt.com, референтен број од 10 цифри
Служба за корисници Франција	SAV Direct на интернет, тел. [phone]
Содржина на испорака	Машина, Bluetooth модул GCY 42, батеријата и полначот не се вклучени

Често поставувани прашања - GDS 18V450 PC Professional BOSCH

Како да ја поврзете шрафницата GDS 18V-450 PC со паметен телефон?

Прво инсталирајте ја апликацијата Bosch Toolbox (достапна на App Store и Google Play). Потоа, вметнете ја копчестата батерија CR2032 во Bluetooth модулот GCY 42, потоа притиснете го прекинувачот за вклучување/исклучување на шрафницата. Отворете ја апликацијата и следете ги упатствата во подменито MyTools.

Која копчеста батерија да се користи за Bluetooth модулот?

Користете исклучиво копчеста батерија CR2032 (литиум 3 V). Не користете други батерии и не обидувајте се да ја полните.

Што да направите ако Bluetooth модулот не се открива?

Прво проверете го растојанието (макс. 30 m на отворено). Приближете го паметниот телефон до шрафницата. Доколку е потребно, заменете ја копчестата батерија. Исто така можете да го рестартирате Bluetooth-от на паметниот телефон.

Како да ја замените копчестата батерија на модулот GCY 42?

Отстранете го капакот на модулот (свртете го со монета). Извадете ја искористената батерија со прстите. Вметнете ја новата батерија, позитивниот пол нагоре. Затворете го капакот. Потоа притиснете го прекинувачот на шрафницата за да го иницијализирате модулот.

Кои видови завртки може да се користат со оваа шрафница?

Шрафницата прифаќа шестаголни битови од 1/4". Погодна за механички завртки со дијаметар M6 до M16. Максималниот момент од 450 Nm овозможува затегнување и олабавување на завртки во дрво, метал и бетон.

Кои се важните безбедносни упатства?

Пред употреба, целосно прочитајте го прирачникот. Носете заштита за слух и очи. Чувајте ги копчестите батерии подалеку од дофат на деца: ако се проголтани, веднаш консултирајте лекар. Не фрлајте батерии во оган.

Како да ја исчистите шрафницата и Bluetooth модулот?

Користете четка за да ги отстраните нечистотиите. Не користете детергенти или растворувачи. Не потопувајте го уредот во вода.

Каде може да се најдат резервни делови?

Посетете го www.bosch-pt.com. Таму ќе ги најдете разглобените прикази и онлајн продавницата. За да нарачате, имајте го референтниот број од 10 цифри на означувачката етикета.

Како да го контактирате постпродажната служба на Bosch во Франција?

За корисници: 09 70 82 12 26 (број без доплата) или по email на [e-mail]. За продавачи: 01 43 11 90 06.

Како да го отстраните уредот на крајот на неговиот век?

Не фрлајте го уредот, додатоците или батериите заедно со домашниот отпад. Однесете ги на депонија или во продавница. Следете ги локалните прописи. Дајте предност на поправка или донирање.

КОРИСНИЧКИ ПРИРАЧНИК GDS 18V450 PC Professional BOSCH

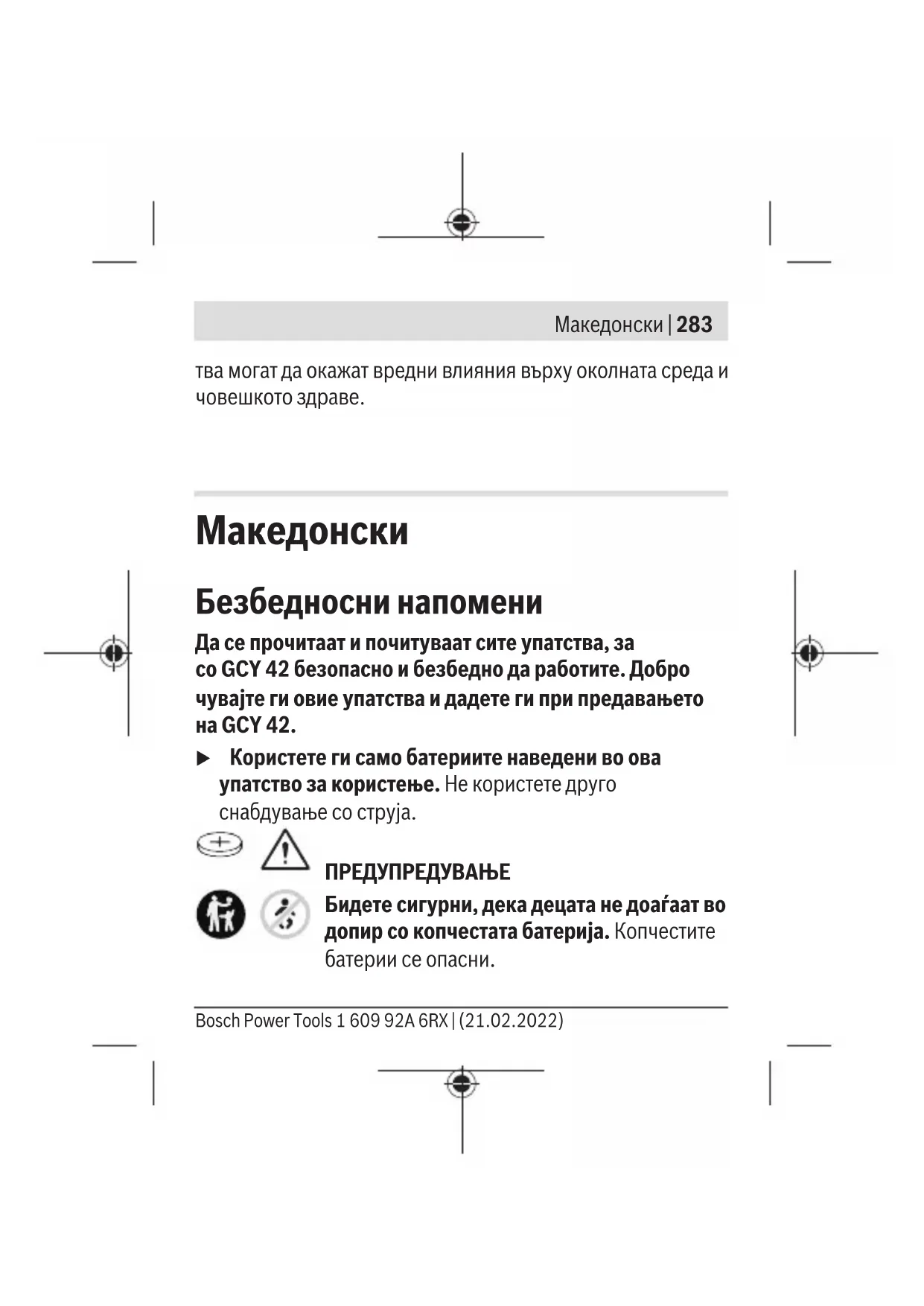

Безбедносни напомени

Прочитајте ги и почитувајте ги сите упатства за да работите безбедно и без ризик со GCY 42. Чувајте ги овие упатства на безбедно место и предајте ги при преносот на GCY 42.

▶ Користете ги само батериите наведени во ова упатство за употреба. Не користете друго напојување.

ПРЕДУПРЕДУВАЊЕ

Бидете сигурни дека децата не доаѓаат во допир со копчестата батерија. Копчестите батерии се опасни.

Никогаш не голтајте ги копчестите батерии и не ги ставајте во други отвори на телото. Доколку постои сомневање дека копчестата батерија е проголтана или е вметната во друг дел од телото, веднаш побарајте медицинска помош. Проголтувањето на копчеста батерија може во рок од 2 часа да доведе до сериозни внатрешни изгореници или смрт. ▶ При замена на копчестата батерија, проверете дали е правилно заменета. Инаку, постои опасност од експлозија. ▶ Користете ги само копчестите батерии наведени во ова упатство за употреба. Не користете други копчести батерии или друго напојување. ▶ Не се обидувајте повторно да ја полните копчестата батерија и не ја премостувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица. ▶ Прописно отстранете ги и фрлете ги испразнетите копчести батерии. Испразнетите копчести батерии може да протечат и со тоа да го оштетат производот или да повредат лица.

▶ Не ја прегревајте копчестата батерија и не ја фрлајте во оган. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица. ▶ Не ја оштетувајте копчестата батерија и не ја расклопувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица. Не ја доведувајте копчестата батерија во контакт со вода. Литиумот што истекува може со вода да создаде водород и со тоа да доведе до пожар, експлозија или до повреди на лица.

Ознаката со зборови Bluetooth® како и сликите (логоата) се регистрирани марки и сопственост на Bluetooth SIG, Inc. Секое користење на оваа ознака со зборови/слики се врши со лиценца преку Robert Bosch Power Tools GmbH.

Не го користете Bluetooth®-модулот ако капакот не може да се затвори. Извадете ја копчестата батерија и поправете го.

Опис на производот и перформансите

Наменета употреба

Bluetooth® Low Energy Module GCY 42 овозможува персонализирање и статусна проверка на електричен алат, како и пренесување на поставките и податоците преку Bluetooth®-безжичната технологија. Преносот на податоци мора да биде одобрен од корисниците. Информациите за понудените Connectivity-функции ги добивате во апликацијата (App) Bosch Toolbox или во упатството за користење на електричниот алат што се употребува.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на графичките страници.

(1) Копчеста батерија (2) Bluetooth® Low Energy Module GCY 42 (3) Растојник ^a)

Македонски | 287

(4) Капак Bluetooth® Low Energy Module GCY 42 ^a)

a) Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Bluetooth®Low Energy Module	GCY 42
Број на дел	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Оперативна температура -20°C ... +50°C
Температура при складирање	-20°C ... +70°C
Димензии 7 x 30 x 30 mm
Тежина согласно EPTA-Procedure 01:2014	0,01 kg
Пренос на податоци
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

288 | Македонски

Bluetooth®Low Energy Module	GCY 42
Опсег на сигналот Максимално 30 m	В)
Искористено поле на фреквенција	2402–2480 MHz
Излезна јачина < 1 mW

Напојување со енергија

Батерија Копчеста батерија (3-Vлитиумска батерија, CR 2032)
Рок на траење набатеријата околу.	24 месеци

A) Мобилните уреди мора да бидат компатибилни со Bluetooth® Low Energy уредите (верзија 4.2) и да го поддржуваат Generic Access Profile (GAP).

Опсегот може многу да варира во зависност од надворешните услови, вклучително и приемникот што се употребува. Во затворените простории и со метални бариери (на пр. ѕидови, ормари, куфери итн.) опсегот на Bluetooth® може значително да се намали.

Системски барања GCY 42

Мобилен уред (таблет, паметен телефон)

Напојување со енергија

Извадете го капакот за Bluetooth® Low Energy Module GCY 42 на електричниот алат, на пр. со одвртувач или со голема монета. Со употребата на несоодветни предмети може електрониката или капакот да се оштетат. – За пуштање во употреба по купувањето или замена на батеријата (1) следете ги илустрациите на графичките страници. Притоа внимавајте на следниве напомени.

Прво ставање во употреба

(види слики A1-A5)

Напомена: Добро чувајте го растојникот (3) GCY 42.

Повторно вметнете го растојникот за предавање на електричниот алат без GCY 42.

Ставете ја батеријата (1) со позитивниот пол нагоре во GCY 42 (2). Не е потребно притискање на батеријата;

батеријата не се вклопува самостојно. Таа се фиксира дури при затворање на капакот на предвидената позиција.

За да го активирате GCY 42 по вметнувањето, притиснете го прекинувачот за вклучување/исклучување на електричниот алат.

Менување на батерија

(види слики B1-B4)

Извадете ја потрошената батерија (1) само со прстите.

Пред целосно да се истроши батеријата, на апликацијата се прикажува предупредување.

Вадење на GCY 42

(види слики C1-C2)

При отстранување на GCY 42 (2) не употребувајте сила. Не користете зашилени или остри алати.

Напомена: Евентуално свртете го електричниот алат, за полесно да можете да го извадите GCY 42.

Ставање во употреба

Штом батеријата (1) е вметната и се притисне прекинувачот за вклучување/исклучување на електричниот алат, GCY 42 постојано испраќа сигнал.

Bluetooth®-сигналот се прекинува дури тогаш, кога батеријата е празна или има дефект или се отстранува. Дополнителни информации ќе добиете директно на апликацијата на Bosch.

Инсталација и употреба на апликацијата

За да можете да го користите GCY 42, морате прво да ја инсталирате апликацијата Bosch Toolbox.

– Преземете ја апликацијата Bosch Toolbox преку соодветниот App-Store (Apple App Store, Google Play Store). Напомена: Потребен е кориснички профил кај соодветниот AppStore. – Потоа во апликацијата изберете ја потточката MyTools. – Екранот на Вашиот мобилен уред ги покажува сите понатамошни чекори за поврзување на електричниот уред со крајниот уред.

Напомена: Прво целосно проследете го туторијалот на апликацијата. Со тоа ќе имате подобар преглед на постапката за поврзување и користењето на Connectivity-функциите.

Пренос на податоци преку Bluetooth®

GCY 42 има редовен интервал на испраќање. Во зависност од околината, може да се потребни повеќе интервали за испраќање, пред да се препознае GCY 42. Доколку не се препознае GCY 42, проверете го следното:

– Дали растојанието до мобилниот уред е преголемо? Намалете го растојанието меѓу мобилниот уред и GCY 42. – Дали батеријата е преслаба или празна? Заменете ја батеријата. - На мобилниот уред исклучете го Bluetooth® и повторно вклучете го. Проверете дали сега се препознава GCY 42.

Одржување и сервис

Одржување и чистење

Отстранете ги нечистотиите со четка. Не користете средства за чистење или раствори.

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на:

www.bosch-pt.com

Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Дополнителни адреси на сервиси може да најдете под:

GCY 42-модулот, опремата и амбалажите треба да се рециклираат на еколошки прифатлив начин.

Не ги фрлајте електронските компоненти и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Според европската директива 2012/19/EU за стари електрични и електронски уреди и нивната примена во националното законодавство, електричните алати што се надвор од употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се собираат и да се рециклираат за повторна употреба.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз

Со ова, Robert Bosch Power Tools GmbH потврдува дека типот на радио опрема GCY 42 е во согласност со Директивата 2014/53/EU. Целосниот текст на Изјавата за сообразност на ЕУ може да го прочитате на следнава интернет страница:

Ovim Robert Bosch Power Tools GmbH izjavljuje da je radio-oprema tipa GCY 42 u skladu sa direktivom 2014/53/EU. Kompletan tekst EC izjave o usaglašenosti je dostupan na sledećoj veb-adresi:
