ประเภทสินค้า	เครื่องขันสกรูแบบกระแทกไร้สาย
ยี่ห้อ	Bosch Professional
รุ่น	GDS 18V-450 PC
หมวดหมู่	เครื่องขันสกรูแบบกระแทก
แรงดันไฟฟ้าที่กำหนด	18 V
เทคโนโลยีแบตเตอรี่	ลิเธียมไอออน (ระบบ Bosch 18V)
ความเร็วรอบเดินเบา	0 – 2400 รอบ/นาที
ความถี่กระแทก	0 – 3200 ครั้ง/นาที
แรงบิดสูงสุด	450 Nm
ความสามารถในการขันสกรู	M6 – M16 (สกรูกล)
ดอกจับ	หกเหลี่ยม 1/4" (6.35 มม.)
การเชื่อมต่อ	บลูทูธ® พลังงานต่ำ (โมดูล GCY 42)
แอปพลิเคชันที่รองรับ	Bosch Toolbox (Android 6.0+, iOS 11+)
น้ำหนัก	1.7 กก. (พร้อมแบตเตอรี่ 4.0 Ah)
ขนาด (ก x ล x ส)	133 x 73 x 253 มม.
ไฟส่องสว่าง	LED ในตัว
การป้องกัน	ตัวเครื่องเสริมความแข็งแรง, ป้องกันฝุ่น
อุณหภูมิการทำงาน	-20 °C ถึง +50 °C
อุณหภูมิการจัดเก็บ	-20 °C ถึง +70 °C
การทำความสะอาด	ปัดฝุ่นด้วยแปรง, ห้ามใช้ตัวทำละลาย
อะไหล่	มีจำหน่ายที่ bosch-pt.com, รหัส 10 หลัก
บริการหลังการขายฝรั่งเศส	บริการออนไลน์, โทร. 09 70 82 12 26
เนื้อหาในกล่อง	ตัวเครื่อง, โมดูลบลูทูธ GCY 42, ไม่รวมแบตเตอรี่และเครื่องชาร์จ

คำถามที่พบบ่อย - GDS 18V450 PC Professional BOSCH

จะเชื่อมต่อเครื่องขันสกรู GDS 18V-450 PC กับสมาร์ทโฟนได้อย่างไร?

ติดตั้งแอปพลิเคชัน Bosch Toolbox ก่อน (มีให้ดาวน์โหลดบน App Store และ Google Play) จากนั้นใส่แบตเตอรี่ปุ่ม CR2032 ในโมดูลบลูทูธ GCY 42 แล้วกดสวิตช์เปิด/ปิดของเครื่องขันสกรู เปิดแอปพลิเคชันและทำตามคำแนะนำในเมนูย่อย MyTools

ควรใช้แบตเตอรี่ปุ่มชนิดใดสำหรับโมดูลบลูทูธ?

ใช้เฉพาะแบตเตอรี่ปุ่ม CR2032 (ลิเธียม 3 V) เท่านั้น ห้ามใช้แบตเตอรี่ชนิดอื่นและห้ามพยายามชาร์จ

จะทำอย่างไรหากตรวจไม่พบโมดูลบลูทูธ?

ตรวจสอบระยะทางก่อน (สูงสุด 30 ม. ในที่โล่ง) นำสมาร์ทโฟนเข้าใกล้เครื่องขันสกรู หากจำเป็นให้เปลี่ยนแบตเตอรี่ปุ่ม คุณยังสามารถรีสตาร์ทบลูทูธของสมาร์ทโฟนได้

จะเปลี่ยนแบตเตอรี่ปุ่มของโมดูล GCY 42 ได้อย่างไร?

ถอดฝาครอบโมดูลออก (หมุนด้วยเหรียญ) นำแบตเตอรี่เก่าออกด้วยมือ ใส่แบตเตอรี่ใหม่ โดยขั้วบวกหงายขึ้น ปิดฝาครอบ จากนั้นกดสวิตช์ของเครื่องขันสกรูเพื่อเริ่มต้นโมดูล

เครื่องขันสกรูนี้สามารถใช้กับสกรูประเภทใดได้บ้าง?

เครื่องขันสกรูรองรับดอกหกเหลี่ยมขนาด 1/4" เหมาะสำหรับสกรูกลที่มีเส้นผ่านศูนย์กลาง M6 ถึง M16 แรงบิดสูงสุด 450 นิวตันเมตรช่วยให้ขันและคลายโบลท์ในไม้ โลหะ และคอนกรีต

ข้อควรระวังด้านความปลอดภัยที่สำคัญมีอะไรบ้าง?

อ่านคู่มือทั้งหมดก่อนใช้งาน สวมอุปกรณ์ป้องกันหูและตา เก็บแบตเตอรี่ปุ่มให้ห่างจากเด็ก: หากกลืนกินให้พบแพทย์ทันที ห้ามทิ้งแบตเตอรี่ลงในไฟ

จะทำความสะอาดเครื่องขันสกรูและโมดูลบลูทูธได้อย่างไร?

ใช้แปรงปัดสิ่งสกปรกออก ห้ามใช้ น้ำยาทำความสะอาดหรือตัวทำละลาย ห้ามจุ่มเครื่องในน้ำ

จะหาอะไหล่ได้ที่ไหน?

ไปที่ www.bosch-pt.com คุณจะพบแผนผังชิ้นส่วนและร้านค้าออนไลน์ ในการสั่งซื้อ ให้ใช้รหัส 10 หลักจากป้ายระบุ

จะติดต่อฝ่ายบริการหลังการขายของ Bosch ในฝรั่งเศสได้อย่างไร?

สำหรับผู้ใช้: 09 70 82 12 26 (หมายเลขโทรศัพท์ไม่เก็บค่าบริการพิเศษ) หรืออีเมลที่ [e-mail] สำหรับผู้ค้าปลีก: 01 43 11 90 06

จะกำจัดเครื่องเมื่อหมดอายุการใช้งานได้อย่างไร?

ห้ามทิ้งเครื่อง อุปกรณ์เสริม หรือแบตเตอรี่รวมกับขยะทั่วไป นำไปทิ้งที่จุดรับทิ้งหรือร้านค้า ปฏิบัติตามข้อบังคับท้องถิ่น ควรซ่อมแซมหรือบริจาคก่อน

คู่มือผู้ใช้ GDS 18V450 PC Professional BOSCH

คู่มือการใช้งานฉบับนี้

เป็น

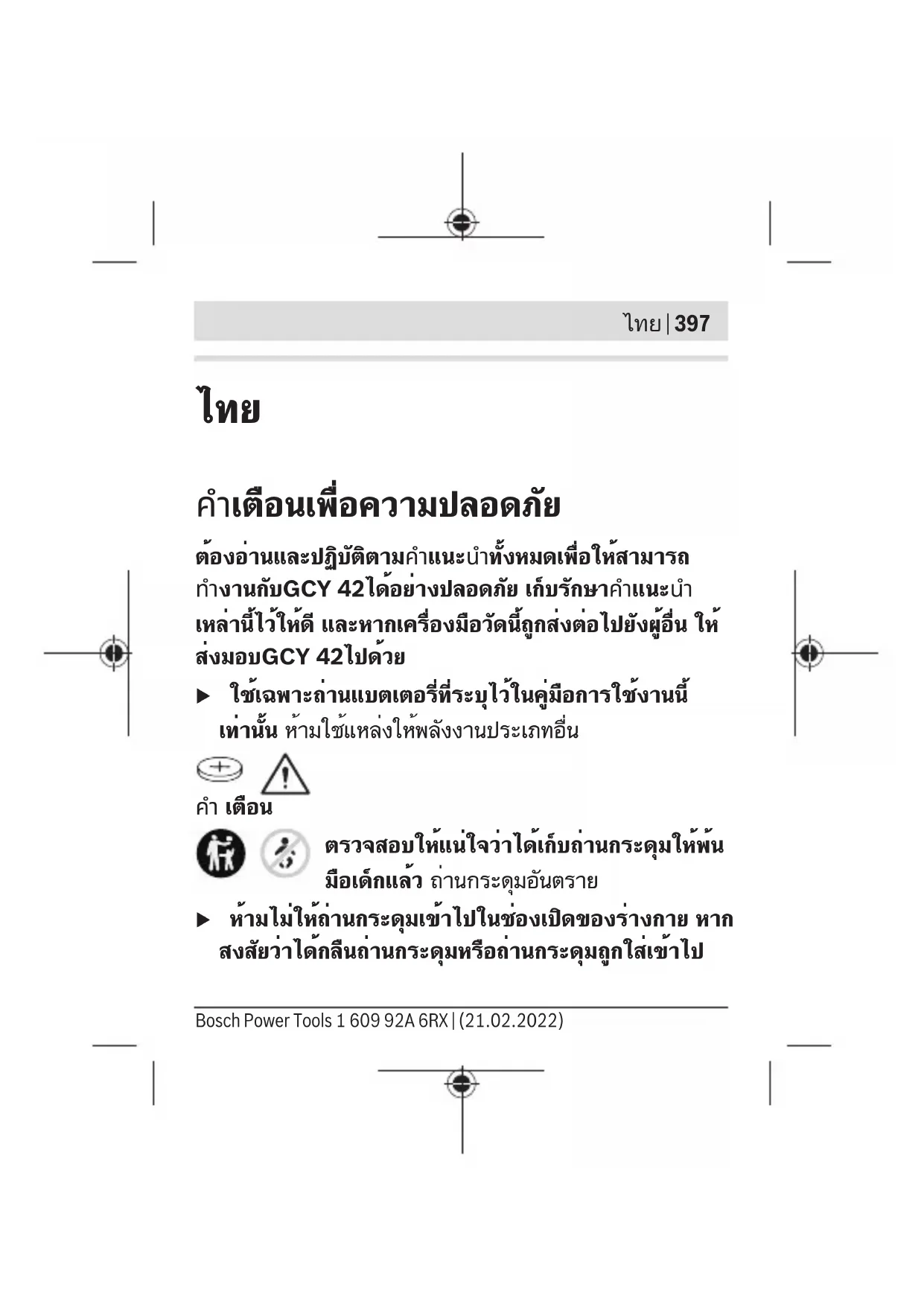

คำเตือนเพื่อความปลอดภัย

ต้องอ่านและปฏิบัติตามคำแนะนำทั้งหมดเพื่อให้สามารถทำงานกับ GCY 42 ได้อย่างปลอดภัย เก็บรักษาคำแนะนำเหล่านี้ไว้ให้ดี และหากเครื่องมือวัดนี้ถูกส่งต่อไปยังผู้อื่น ให้ส่งมอบ GCY 42 ไปด้วย

ใช้เฉพาะถ่านแบตเตอรี่ที่ระบุไว้ในคู่มือการใช้งานนี้เท่านั้น ห้ามใช้แหล่งพลังงานประเภทอื่น

คำเตือน

ตรวจสอบให้แน่ใจว่าได้เก็บถ่านกระดุมให้พ้นมือเด็กแล้ว ถ่านกระดุมอันตราย

▶ ห้ามไม่ให้ถ่านกระดุมเข้าไปในช่องเปิดของร่างกาย หากสงสัยว่าได้กลืนถ่านกระดุมหรือถ่านกระดุมถูกใส่เข้าไป

ในช่องเปิดของร่างกาย ให้รีบไปพบแพทย์ทันที การกลืนถ่านกระดุมสามารถทำให้เกิดแผลไหม้ภายในอย่างรุนแรงภายใน 2 ชั่วโมงและอาจนำไปสู่ความตายได้

▶ เมื่อเปลี่ยน ให้ตรวจสอบให้แน่ใจว่าได้เปลี่ยนถ่านกระดุมอย่างถูกต้อง อันตรายจากการระเบิด ใช้เฉพาะถ่านกระดุมที่ระบุไว้ในคู่มือการใช้งานนี้เท่านั้น อย่าใช้ถ่านกระดุมอื่นๆ หรือแหล่งพลังงานประเภทอื่น ▶ อย่าพยายามชาร์จถ่านกระดุมอีกครั้ง และอย่าลัดวงจรถ่านกระดุม ถ่านกระดุมอาจรั่วไหล ระเบิด เผาไหม้ และทำให้บุคคลบาดเจ็บได้ ▶ นำถ่านกระดุมที่หมดไฟแล้วออกมา และนำไปกำจัดอย่างถูกต้อง ถ่านกระดุมที่หมดไฟแล้วอาจรั่วไหล และส่งผลเสียหายต่อผลิตภัณฑ์หรือทำให้บุคคลบาดเจ็บได้ ▶ อย่าให้ถ่านกระดุมร้อนมากเกินไป และอย่าโยนเข้ากองไฟ ถ่านกระดุมอาจรั่ว ระเบิด ไหม้ และทำให้บุคคลบาดเจ็บได้

▶ อย่าทำให้ถ่านกระดุมเสียหาย และอย่าแยกถ่านกระดุมออกจากกัน ถ่านกระดุมอาจรั่ว ระเบิด ไหม้ และทำให้บุคคลบาดเจ็บได้ อย่านำถ่านกระดุมที่เสียหายไปสัมผัสกับน้ำ ลิเธียมที่ออกมาแล้วสัมผัสกับน้ำสามารถผลิตไฮโดรเจนได้ และด้วยเหตุนี้ จึงทำให้เกิดไฟไหม้ ระเบิด หรือบุคคลบาดเจ็บได้ เครื่องหมายข้อความ Bluetooth® และโลโก้เป็นเครื่องหมายการค้าจดทะเบียนและเป็นกรรมสิทธิ์ของ Bluetooth SIG, Inc. บริษัท Robert Bosch Power Tools GmbH ได้รับใบอนุญาตใช้งานเครื่องหมายข้อความ/โลโก้ดังกล่าว

▶ อย่าใช้ Bluetooth®-โมดูลอีกต่อไปหากไม่สามารถปิดฝาครอบได้ ให้นำถ่านกระดุมออกมา และส่งเครื่องไปซ่อมแซม

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

ประโยชน์การใช้งานของเครื่อง

โมดูล Bluetooth® Low Energy GCY 42 นำเสนอการใช้งานที่เป็นส่วนตัว และทำให้สามารถตรวจสอบสถานะของเครื่องมือไฟฟ้า รวมทั้งถ่ายทอดการตั้งค่าและข้อมูลโดยอาศัยเทคโนโลยีไร้สาย Bluetooth® ได้ การถ่ายทอดข้อมูลต้องได้รับอนุมัติจากผู้ใช้ ดูข้อมูลเกี่ยวกับฟังก์ชันการเชื่อมต่อที่นำเสนอได้ในแอปพลิเคชัน (App) Bosch Toolbox หรือในคู่มือการใช้งานของเครื่องมือไฟฟ้าที่ใช้

ส่วนประกอบที่แสดงภาพ

ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงรูปภาพในหน้าภาพประกอบ

(1) ลานกระดุม

(2) Bluetooth® Low Energy Module GCY 42 (3) ตัวยึดตำแหน่ง a) (4) แผ่นปิด Bluetooth® Low Energy Module GCY 42 a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการจัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประกอบของเรา

ข้อมูลทางเทคนิค

Bluetooth®Low Energy Module	GCY 42
หมายเลขสินค้า	1 600 A01 ZE2
	1 600 A01 3WF
	1 600 A01 6NH
	1 600 A01 L2W
อุณหภูมิใช้งาน	-20°C...+50°C

Bluetooth®Low Energy Module	GCY 42
อุณหภูมิเก็บรักษา	-20°C...+70°C
ขนาด	7 x 30 x 30 มม.
น้ําหนักตามระเบียบการEPTA-Procedure 01:2014	0.01 กก.
การถ่ายโอนข้อมูล
Bluetooth®	Bluetooth® 4.2 (Low Energy)A)
ช่วงสัญญาณ	สูงสุด 30 ม. B)
ย่านความลี่ที่ใช้	2402-2480 เมกระเชิรต์ซ์
กำลังไฟฟ้าขาออก	< 1 มิลลิวัตต์
แหล่งจ่ายไฟฟ้า
แบตเตอรี่	แบตเตอรี่กระดุม (แบตเตอรี่ลิเรียม 3 V, CR 2032)

Bluetooth®

GCY 42

โมดูลพลังงานต่ำ

อายุแบตเตอรี่ ประมาณ

24 เดือน

A) อุปกรณ์เคลื่อนที่ปลายทางต้องเข้ากันได้กับอุปกรณ์ Bluetooth®-Low-Energy (รุ่น 4.2) และรองรับ Generic Access Profile (GAP) B) ช่วงสัญญาณอาจแตกต่างกันมาก ทั้งนี้ขึ้นอยู่กับเงื่อนไขภายนอก รวมทั้งอุปกรณ์รับสัญญาณที่ใช้ ภายในพื้นที่ปิด และเมื่อมีตัวกั้นที่เป็นโลหะ (เช่น ผนัง ชั้นวางของ กระเป๋าเดินทาง ฯลฯ) ช่วงสัญญาณ Bluetooth® อาจลดลงอย่างชัดเจน

ความต้องการของระบบ

GCY 42

อุปกรณ์เคลื่อนที่ปลายทาง (แท็บเล็ต สมาร์ทโฟน)

Android 6.0 (และสูงกว่า)

iOS 11 (และสูงกว่า)

การประกอบและการปฏิบัติงาน

แหล่งจ่ายไฟฟ้า

▶ ถอดฝากรอบสำหรับ Bluetooth® Low Energy Module GCY 42 ที่เครื่องมือไฟฟ้าออกโดยใช้ไขควง หรือเหรียญขนาดใหญ่ เป็นต้น การใช้อุปกรณ์ที่ไม่เหมาะสมอาจทำให้ระบบอิเล็กทรอนิกส์หรือฝากรอบเสียหายได้

- เมื่อชี้หรือเปลี่ยนแบตเตอรี่ (1) แล้ว ให้กำหนดภาพที่แสดงในหน้าภาพประกอบเพื่อเริ่มต้นใช้งาน ปฏิบัติตามคำแนะนำต่อไปนี้

การเริ่มต้นใช้งานครั้งแรก

(ดูภาพประกอบ A1-A5)

หมายเหตุ: เก็บรักษาด้วยยึดตำแหน่ง (3) ของ GCY 42 ไว้ให้ดี ไล่ตัวยึดตำแหน่งกลับเข้าที่เมื่อส่งต่อเครื่องมือไฟฟ้าโดยไม่มี GCY 42

ใส่แบตเตอรี่ (1) โดยหันขั้วบวกขึ้นด้านบน เข้าใน GCY 42

(2) ไม่จำเป็นต้องกดแบตเตอรี่ แบตเตอรี่ไม่ล็อกเข้าเอง แบตเตอรี่จะอยู่ในตำแหน่งที่กำหนดไว้เท่านั้นเมื่อปิดฝากรอบ เมื่อใส่แบตเตอรี่แล้ว ให้กดสวิตช์เปิด-ปิดของเครื่องมือไฟฟ้า เพื่อเตรียมการให้ GCY 42 พร้อมทำงาน

การเปลี่ยนแบตเตอรี่

(ดูภาพประกอบ B1-B4)

ให้ใช้นิ้วมือถอดแบตเตอรี่ที่ใช้แล้ว (1) ออกเท่านั้น ก่อนแบตเตอรี่หมด App จะแสดงคำเตือน

ถอด GCY 42 ออก

(ดูภาพประกอบ C1-C2)

เมื่อถอด GCY 42 (2) อย่าใช้กำลังแรง อย่าใช้เครื่องมือปลายแหลมหรือมีคม

หมายเหตุ: ท่านอาจต้องพลิกหันเครื่องมือไฟฟ้า เพื่อจะได้ถอด GCY 42 ได้ง่ายขึ้น

การเริ่มต้นปฏิบัติงาน

เมื่อใส่แบตเตอรี่ (1) และกดสวิตช์เปิด-ปิดบนเครื่องมือไฟฟ้า GCY 42 จะส่งสัญญาณอย่างต่อเนื่อง สัญญาณ Bluetooth® ถูกขัดจังหวะเฉพาะเมื่อแบตเตอรี่หมด หรือชำรุด หรือถูกลอดออก

ค้นหาข้อมูลเพิ่มเติมได้โดยตรงในแอปพลิเคชันของ Bosch

การติดตั้งและตั้งค่าแอปพลิเคชัน

เพื่อที่จะสามารถใช้ GCY 42 ได้ ท่านต้องติดตั้งแอปพลิเคชัน Bosch Toolbox ก่อน

- ให้ดาวน์โหลดแอปพลิเคชัน Bosch Toolbox ผ่าน App Store ที่สอดคล้องกัน (Apple App Store, Google Play Store)

หมายเหตุ: ท่านจำเป็นต้องมีบัญชีผู้ใช้ที่ App Store นั้นๆ - จากนั้น ในแอปพลิเคชัน ให้เลือกรายการย่อย MyTools

- จอแสดงผลบนอุปกรณ์เคลื่อนที่ปลายทางของท่านจะแสดงขั้นตอนต่อไปทั้งหมดเกี่ยวกับการเชื่อมต่อเครื่องมือไฟฟ้ากับอุปกรณ์ปลายทาง หมายเหตุ: ทำตามบทช่วยสอนการใช้งานของแอปพลิเคชันให้เสร็จก่อน ข้อมูลนี้จะช่วยให้คุณเห็นภาพรวมของกระบวนการเชื่อมต่อและการใช้ฟังก์ชันการเชื่อมต่อได้ดียิ่งขึ้น

การถ่ายโอนข้อมูลผ่าน Bluetooth®

GCY 42 มีช่วงการส่งสัญญาณสม่ำเสมอ อาจจำเป็นต้องมีระยะห่างการส่งสัญญาณหลายรอบก่อนตรวจพบ GCY 42 ทั้งนี้ขึ้นอยู่กับสภาพแวดล้อม หากไม่พบ GCY 42 ควรตรวจสอบดังต่อไปนี้:

• ระยะทางไปยังอุปกรณ์เคลื่อนที่ปลายทางไกลเกินไปหรือไม่? ลดระยะห่างระหว่างอุปกรณ์เคลื่อนที่ปลายทางและ GCY 42
• ไฟแบตเตอรี่อ่อนหรือไม่? เปลี่ยนแบตเตอรี่

- ปิด Bluetooth® บนอุปกรณ์เคลื่อนที่ปลายทางและเปิดอีกครั้ง กรุณาตรวจสอบว่า ตรวจพบ GCY 42 แล้วในขณะนี้หรือไม่

การบำรุงรักษาและการบริการ

การบำรุงรักษาและการทำความสะอาด

ใช้แปรงปัดสิ่งสกปรกออก อย่าใช้สารซักฟอกหรือตัวทำละลาย

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์ รวมทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาดูที่: www.bosch-pt.com ที่งานที่ปรึกษาของบอช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ประกอบต่างๆ

เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลขสินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บอช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: [phone] แฟกซ์: [phone] www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บอช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ แขวงบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540 ประเทศไทย โทรศัพท์ 02 7587555 โทรสาร 02 7587525

สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่:

โมดูล GCY 42 อุปกรณ์ประกอบ และหีบห่อ ต้องส่งเข้าสู่กระบวนการรีไซเคิลที่ไม่ทำลายสภาพแวดล้อม

อย่าทิ้งชิ้นส่วนอิเล็กทรอนิกส์และแบตเตอรี่ลงในขยะครัวเรือน!
