Typ produktu	Bezprzewodowa wkrętarka udarowa
Marka	Bosch Professional
Model	GDS 18V-450 PC
Kategoria	Wkrętarka udarowa
Napięcie znamionowe	18 V
Technologia akumulatora	Litowo-jonowa (system Bosch 18V)
Prędkość biegu jałowego	0 – 2400 obr/min
Częstotliwość udarów	0 – 3200 udarów/min
Maksymalny moment obrotowy	450 Nm
Zdolność wkręcania	M6 – M16 (śruby mechaniczne)
Uchwyt	Sześciokątny 1/4" (6,35 mm)
Łączność	Bluetooth® Low Energy (moduł GCY 42)
Kompatybilna aplikacja	Bosch Toolbox (Android 6.0+, iOS 11+)
Waga	1,7 kg (z akumulatorem 4,0 Ah)
Wymiary (dł. x szer. x wys.)	133 x 73 x 253 mm
Oświetlenie	Wbudowana dioda LED
Ochrona	Wzmocniona obudowa, ochrona przed pyłem
Temperatura pracy	-20 °C do +50 °C
Temperatura przechowywania	-20 °C do +70 °C
Czyszczenie	Odkurzanie pędzelkiem, bez rozpuszczalników
Części zamienne	Dostępne na bosch-pt.com, numer referencyjny 10-cyfrowy
Serwis posprzedażowy Francja	Serwis bezpośrednio online, tel. [phone]
Zawartość dostawy	Maszyna, moduł Bluetooth GCY 42, akumulator i ładowarka nie są dołączone

Często zadawane pytania - GDS 18V450 PC Professional BOSCH

Jak podłączyć wkrętarkę GDS 18V-450 PC do smartfona?

Najpierw zainstaluj aplikację Bosch Toolbox (dostępną w App Store i Google Play). Następnie włóż baterię guzikową CR2032 do modułu Bluetooth GCY 42, a następnie włącz przełącznik wkrętarki. Otwórz aplikację i postępuj zgodnie z instrukcjami w podmenu MyTools.

Jakiej baterii guzikowej użyć do modułu Bluetooth?

Używaj wyłącznie baterii guzikowej CR2032 (litowej 3 V). Nie używaj innych baterii i nie próbuj jej ładować.

Co zrobić, jeśli moduł Bluetooth nie jest wykrywany?

Najpierw sprawdź odległość (maks. 30 m w otwartej przestrzeni). Zbliż smartfon do wkrętarki. W razie potrzeby wymień baterię guzikową. Możesz także zrestartować Bluetooth w smartfonie.

Jak wymienić baterię guzikową w module GCY 42?

Zdejmij osłonę modułu (obróć ją monetą). Wyjmij zużytą baterię palcami. Włóż nową baterię, biegunem dodatnim do góry. Zamknij osłonę. Następnie włącz wkrętarkę, aby zainicjować moduł.

Jakie rodzaje śrub można stosować z tą wkrętarką?

Wkrętarka akceptuje groty sześciokątne 1/4". Nadaje się do śrub mechanicznych o średnicy M6 do M16. Maksymalny moment obrotowy 450 Nm umożliwia dokręcanie i odkręcanie śrub w drewnie, metalu i betonie.

Jakie są ważne wskazówki bezpieczeństwa?

Przed użyciem przeczytaj całą instrukcję. Noś ochronniki słuchu i okulary ochronne. Trzymaj baterie guzikowe poza zasięgiem dzieci: w przypadku połknięcia natychmiast skonsultuj się z lekarzem. Nie wrzucaj baterii do ognia.

Jak czyścić wkrętarkę i moduł Bluetooth?

Użyj pędzelka do usunięcia zabrudzeń. Nie używaj detergentów ani rozpuszczalników. Nie zanurzaj urządzenia w wodzie.

Gdzie znaleźć części zamienne?

Odwiedź www.bosch-pt.com. Znajdziesz tam rysunki złożeniowe i sklep internetowy. Aby zamówić, potrzebny jest 10-cyfrowy numer referencyjny z tabliczki znamionowej.

Jak skontaktować się z serwisem posprzedażowym Bosch we Francji?

Dla użytkowników: 09 70 82 12 26 (numer bez dodatkowych opłat) lub e-mail na [e-mail]. Dla sprzedawców: 01 43 11 90 06.

Jak utylizować urządzenie po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia, akcesoriów ani baterii razem z odpadami domowymi. Oddaj je do punktu zbiórki odpadów lub sklepu. Postępuj zgodnie z lokalnymi przepisami. Preferuj naprawę lub darowiznę.

INSTRUKCJA OBSŁUGI GDS 18V450 PC Professional BOSCH

instrukcja oryginalna

cs Původní návod k

používání

sk Pôvodný návod na

použitie

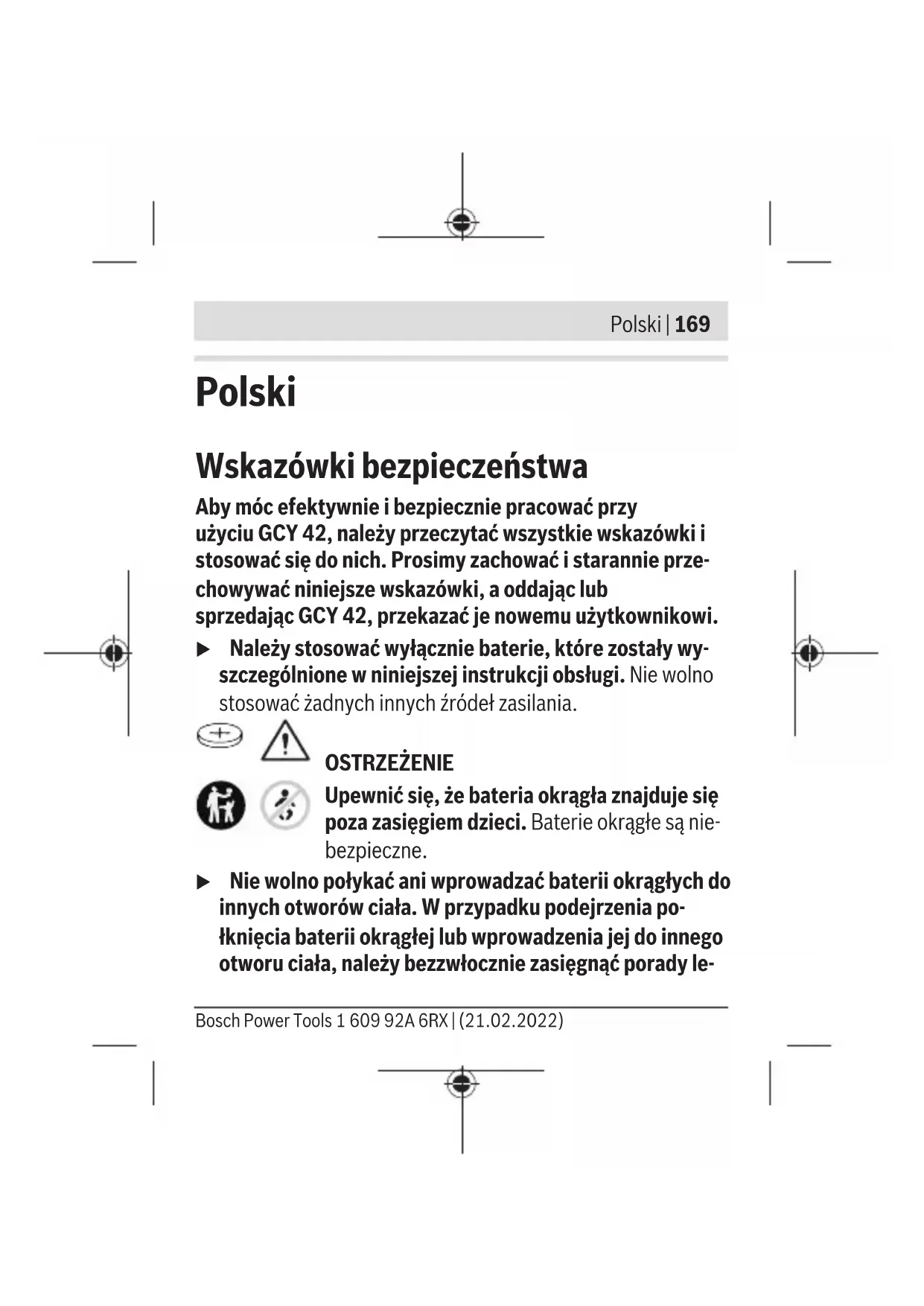

Wskazówki bezpieczeństwa

Aby móc efektywnie i bezpiecznie pracować przy użyciu GCY 42, należy przeczytać wszystkie wskazówki i stosować się do nich. Prosimy zachować i starannie przechowywać niniejsze wskazówki, a oddając lub sprzedając GCY 42, przekazać je nowemu użytkownikowi.

Należy stosować wyłącznie baterie, które zostały wyszczególnione w niniejszej instrukcji obsługi. Nie wolno stosować żadnych innych źródeł zasilania.

OSTRZEŻENIE

Upewnić się, że bateria okrągła znajduje się poza zasięgiem dzieci. Baterie okrągłe są niebezpieczne.

▶ Nie wolno połykać ani wprowadzać baterii okrągłych do innych otworów ciała. W przypadku podejrzenia połknięcia baterii okrągłej lub wprowadzenia jej do innego otworu ciała, należy bezzwłocznie zasięgnąć porady le-

170 | Polski

karza. Połknięcie baterii może w ciągu 2 godzin doprowadzić do poważnych obrażeń wewnętrznych i śmierci.

Wymianę baterii okrągłej należy przeprowadzić we właściwy sposób. Istnieje zagrożenie wybuchem. Należy stosować wyłącznie baterie okrągłe, które zostały wyszczególnione w niniejszej instrukcji obsługi. Nie wolno stosować innych baterii okrągłych ani innych źródeł zasilania. ▶ Nie wolno podejmować prób ponownego ładowania baterii ani doprowadzać do jej zwarcia. Bateria okrągła może się rozszczelnić, eksplodować, zapalić i spowodować obrażenia u ludzi. Rozładowane baterie okrągłe należy utylizować zgodnie z przepisami. Rozładowane baterie okrągłe mogą się rozszczelnić i uszkodzić produkt lub spowodować obrażenia u ludzi. ▶ Nie wolno przegrzewać baterii okrągłej ani wrzucać jej do ognia. Bateria okrągła może się rozszczelnić, eksplodować, zapalić i spowodować obrażenia u ludzi. ▶ Nie wolno dopuścić do uszkodzenia baterii okrągłej ani jej demontować. Bateria okrągła może się rozszczelnić, eksplodować, zapalić i spowodować obrażenia u ludzi.

Polski | 171

- Uszkodzona bateria okrągła nie może mieć kontaktu z wodą. Wydostający się z baterii lit może w reakcji z wodą utworzyć wodór i doprowadzić do pożaru, eksplozji lub obrażeń u ludzi.

Znak słowny Bluetooth® oraz znaki graficzne (logo) są zarejestrowanymi znakami towarowymi i stanowią własność Bluetooth SIG, Inc. Wszelkie wykorzystanie tych znaków przez firmę Robert Bosch Power Tools GmbH odbywa się zgodnie z umową licencyjną.

▶ Nie należy używać modułu Bluetooth®, jeżeli osłony nie można zamknąć. W takim przypadku należy wyjąć baterię okrągłą i zlecić naprawę modułu.

Opis urządzenia i jego zastosowania

Użycie zgodne z przeznaczeniem

Moduł Bluetooth® Low Energy Module GCY 42 umożliwia personalizację i kontrolę elektronarzędzia, a także transmisję ustawień i danych, w oparciu o technologię bezprzewodową Bluetooth®. Na transfer danych konieczne jest zezwolenie ze strony użytkownika.

172 | Polski

Informacje dotyczące funkcji Connectivity można znaleźć w aplikacji Bosch Toolbox lub instrukcji obsługi zastosowanego elektronarzędzia.

Przedstawione graficznie komponenty

Numeracja przedstawionych komponentów odnosi się do rysunków, znajdujących się na stronach graficznych.

(1) Bateria okrągła (2) Modul Bluetooth® Low Energy Module GCY 42 (3) Zaślepka a) (4) Pokrywka Bluetooth® Low Energy Module GCY 42 a) Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowania nie wchodzi w standardowy zakres dostawy. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Moduł Bluetooth®Low Energy Module	GCY 42
Numer katalogowy	1 600 A01 ZE21 600 A01 3WF

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Polski | 173

Modul Bluetooth® Low Energy Module

GCY 42

	1 600 A01 6NH1 600 A01 L2W
Temperatura robocza -20°C ... +50°C
Temperatura przechowy-wania	-20°C ... +70°C
Wymiary 7 x 30 x 30 mm
Waga zgodnie z EPTA-Pro-cedure 01:2014	0,01 kg

Transmisja danych

Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Zasięg sygnału maks. 30 m	B)
Wykorzystywany zakres częstotliwości	2402–2480 MHz
Moc wyjściowa < 1 mW

Zasilanie

Bateria Bateria okrągła (bateria litowa 3

V, CR 2032)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

174 | Polski

Moduł Bluetooth® Low Energy Module

GCY 42

Żywotność baterii ok. 24 miesiące

A) Urządzenia mobilne muszą być kompatybilne z urządzeniami Bluetooth® Low Energy (wersja 4.2), a także obsługiwać profil GAP (Generic Access Profile). B) Zasięg uzależniony jest od warunków zewnętrznych oraz od zastosowanego odbiornika. W pomieszczeniach zamkniętych i w przypadku barier metalowych (np. ściany, regały, walizki itp.) zasięg sygnału Bluetooth® może być znacznie mniejszy.

Wymagania systemowe GCY 42

Urządzenie mobilne (tablet,smartfon)	Wersja Android 6.0 (i nowsza)
	Wersja iOS 11 (i nowsza)

Montaż i praca

Zasilanie

Zdjąć pokrywkę modułu Bluetooth® Low Energy Module GCY 42, posługując się np. śrubokrętem lub dużą mone-

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Polski | 175

ta. Zastosowanie nieodpowiednich przedmiotów może doprowadzić do uszkodzenia elektroniki lub pokrywki.

– W celu uruchomienia modułu po zakupie lub wymianie baterii (1) należy skorzystać ze schematów umieszczonych na stronach graficznych. Należy przy tym stosować się do niżej wymienionych wskazówek.

Pierwsze uruchomienie

(zob. rys. A1-A5)

Wskazówka: Należy zachować na przyszłość zaślepkę (3) modułu GCY 42. W przypadku przekazania lub sprzedaży elektronarzędzia bez modułu GCY 42, zaślepkę należy włożyć w miejsce wyjętego modułu.

Umieścić baterię (1) biegunem dodatnim do góry w module GCY 42 (2). Nie trzeba dociskać baterii; bateria nie zostanie zablokowana automatycznie. Zostanie ona zablokowana we właściwej pozycji dopiero po zamknięciu pokrywki.

Aby dokonać inicjalizacji modułu GCY 42 po włożeniu go do elektronarzędzia, należy nacisnąć włącznik/wyłącznik elektronarzędzia.

Wymiana baterii

(zob. rys. B1-B4)

Zużytą baterię (1) należy wyjmować tylko palcami.

Przed całkowitym rozładowaniem się baterii, w aplikacji zostanie wyświetlone ostrzeżenie.

Wyjmowanie modułu GCY 42

(zob. rys. C1-C2)

Wyjmując moduł GCY 42 (2), nie należy używać siły. Nie należy stosować żadnych ostrych ani szpiczastych narzędzi.

Wskazówka: W razie potrzeby można obrócić elektronarzędzie, aby ułatwić sobie wyjmowanie modułu GCY 42.

Uruchamianie

Po włożeniu baterii (1) i naciśnięciu włącznika/wyłącznika na elektronarzędziu, moduł GCY 42 wysyła sygnał ciągły. Emisja sygnału Bluetooth® przerywana zostanie dopiero wówczas, gdy bateria się wyładuje, jest uszkodzona lub zostanie wyjęta. Szczegółowe informacje są podane bezpośrednio w aplikacji firmy Bosch.

Instalacja i konfiguracja aplikacji

Aby móc używać modułu GCY 42, należy najpierw zainstalować aplikację Bosch Toolbox.

- Aplikację Bosch Toolbox można pobrać ze sklepu z aplikacjami (Apple App Store, Google Play Store).

Wskazówka: W tym celu należy posiadać konto użytkownika sklepu z aplikacjami.

– Następnie w aplikacji należy wybrać podpunkt MyTools. – Na wyświetlaczu smartfona bądź tabletu wyświetlone zostaną wszystkie dalsze kroki, konieczne do połączenia elektronarzędzia z urządzeniem mobilnym.

Wskazówka: Najpierw należy zapoznać się z informacjami oferowanymi przez samouczek dostępny w aplikacji. Pozwoli to lepiej zrozumieć proces nawiązywania połączenia i ułatwi stosowanie funkcji Connectivity.

Transfer danych przez Bluetooth®

Moduł GCY 42 posiada regularny interwał nadawania sygnału. W zależności od warunków może upłynąć nieco więcej czasu, zanim moduł GCY 42 zostanie wykryty. Jeżeli moduł GCY 42 nie zostanie wykryty, należy sprawdzić:

– Czy odległość od urządzenia mobilnego nie jest za duża? Zmniejszyć odległość między urządzeniem mobilnym a modułem GCY 42.

– Czy bateria nie jest zbyt słaba lub rozładowana?

Wymienić baterię.

– W urządzeniu mobilnym wyłączyć i ponownie włączyć funkcję Bluetooth®.

Sprawdzić, czy moduł GCY 42 zostanie teraz wykryty.

Konserwacja i serwis

Konserwacja i czyszczenie

Usunąć zabrudzenia za pomocą pędzla. Nie stosować żadnych środków czyszczących ani rozpuszczalników.

Obsługa klienta oraz doradztwo dotyczące użytkowania

Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Polski | 179

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154440

E-Mail: [e-mail]

www.bosch-pt.pl

Pozostałe adresy serwisów znajdują się na stronie:

Moduły GCY 42, osprzęt i opakowania należy doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi przepisami ochrony środowiska.

Nie wolno wyrzucać podzespołów elektronicznych ani baterii razem z odpadami z gospodarstwa domowego!

Tylko dla krajów UE:

Zgodnie z europejską dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej transpozycją do prawa krajowego niezdatne do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy zbierać osobno i doprowadzić do ponownego użycia zgodnie z obowiązującymi przepisami ochrony środowiska.

W przypadku nieprawidłowej utylizacji zużyty sprzęt elektryczny i elektroniczny może mieć szkodliwe skutki dla środowiska i zdrowia ludzkiego, wynikające z potencjalnej obecności substancji niebezpiecznych.

Robert Bosch Power Tools GmbH niniejszym oświadcza, że typ urządzenia radiowego GCY 42 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności
