GDS 18V450 PC Professional - Atsuktuvas BOSCH - Nemokama naudojimo instrukcija

Gaminio tipas	Belaidis smūginis suktuvas
Prekės ženklas	Bosch Professional
Modelis	GDS 18V-450 PC
Kategorija	Smūginis suktuvas
Vardinė įtampa	18 V
Akumuliatoriaus technologija	Ličio jonų (Bosch 18V sistema)
Tuščiosios eigos greitis	0 – 2400 aps./min
Smūgių dažnis	0 – 3200 smūgių/min
Maks. sukimo momentas	450 Nm
Atsukimo galimybė	M6 – M16 (mechaniniai varžtai)
Griebtuvas	Šešiakampis 1/4" (6,35 mm)
Ryšys	Bluetooth® Low Energy (GCY 42 modulis)
Suderinama programa	Bosch Toolbox (Android 6.0+, iOS 11+)
Svoris	1,7 kg (su 4,0 Ah baterija)
Matmenys (I x P x A)	133 x 73 x 253 mm
Apšvietimas	Integruotas LED
Apsauga	Sustiprintas korpusas, apsauga nuo dulkių
Darbinė temperatūra	-20 °C iki +50 °C
Laikymo temperatūra	-20 °C iki +70 °C
Valymas	Nuvalyti šepetėliu, nenaudoti tirpiklių
Atsarginės dalys	Galima rasti bosch-pt.com, 10 skaitmenų nuoroda
Pardavimo po paslaugos Prancūzijoje	Tiesioginis SAV internetu, tel. [phone]
Pristatymo turinys	Įrenginys, Bluetooth modulis GCY 42, baterija ir įkroviklis neįtraukti

Dažnai užduodami klausimai - GDS 18V450 PC Professional BOSCH

Kaip prijungti suktuvą GDS 18V-450 PC prie išmaniojo telefono?

Pirmiausia įdiekite programą Bosch Toolbox (pasiekiama App Store ir Google Play). Tada įdėkite CR2032 monetinį elementą į Bluetooth GCY 42 modulį, tada įjunkite suktuvo jungiklį. Atidarykite programą ir sekite instrukcijas po meniu MyTools.

Kokį monetinį elementą naudoti Bluetooth moduliui?

Naudokite tik CR2032 (ličio 3 V) monetinį elementą. Nenaudokite kitų elementų ir nebandykite jo įkrauti.

Ką daryti, jei Bluetooth modulis neaptinkamas?

Pirmiausia patikrinkite atstumą (maks. 30 m laisvame lauke). Priartinkite išmanųjį telefoną prie suktuvo. Jei reikia, pakeiskite monetinį elementą. Taip pat galite iš naujo paleisti išmaniojo telefono Bluetooth ryšį.

Kaip pakeisti GCY 42 modulio monetinį elementą?

Nuimkite modulio dangtelį (sukite jį moneta). Pirštais išimkite panaudotą elementą. Įdėkite naują elementą, teigiamą polių į viršų. Uždarykite dangtelį. Tada įjunkite suktuvo jungiklį, kad inicijuotumėte modulį.

Kokius varžtų tipus galima naudoti su šiuo suktuvu?

Suktuvas palaiko 1/4" šešiakampius antgalius. Tinka mechaniniams varžtams, kurių skersmuo M6 iki M16. Maks. sukimo momentas 450 Nm leidžia priveržti ir atsukti varžtus medyje, metale ir betone.

Kokios svarbios saugos instrukcijos?

Prieš naudodami perskaitykite visą instrukciją. Dėvėkite klausos ir akių apsaugą. Laikykite monetinius elementus vaikams nepasiekiamoje vietoje: jei praryta, nedelsdami kreipkitės į gydytoją. Nemeskite elementų į ugnį.

Kaip valyti suktuvą ir Bluetooth modulį?

Naudokite šepetėlį nešvarumams pašalinti. Nenaudokite ploviklių ar tirpiklių. Nepalikite prietaiso vandenyje.

Kur rasti atsargines dalis?

Apsilankykite www.bosch-pt.com. Ten rasite sprogdintus vaizdus ir internetinę parduotuvę. Norėdami užsakyti, turėkite 10 skaitmenų nuorodą iš gamintojo etiketės.

Kaip susisiekti su Bosch aptarnavimo tarnyba Prancūzijoje?

Vartotojams: 09 70 82 12 26 (nemokamas numeris) arba el. paštu [e-mail]. Pardavėjams: 01 43 11 90 06.

Kaip utilizuoti prietaisą pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso, priedų ar elementų su buitinėmis atliekomis. Atiduokite juos į atliekų surinkimo aikštelę arba parduotuvę. Laikykitės vietinių taisyklių. Pirmenybę teikite remontui arba dovanojimui.

NAUDOJIMO INSTRUKCIJA GDS 18V450 PC Professional BOSCH

Lietuvių k. ......Puslapis 351

中文 ...... 页 362

繁體中文……頁 374

한국어 ......페이지 386

4

ไทย……หน้า 397

Bahasa Indonesia...... Halaman 410

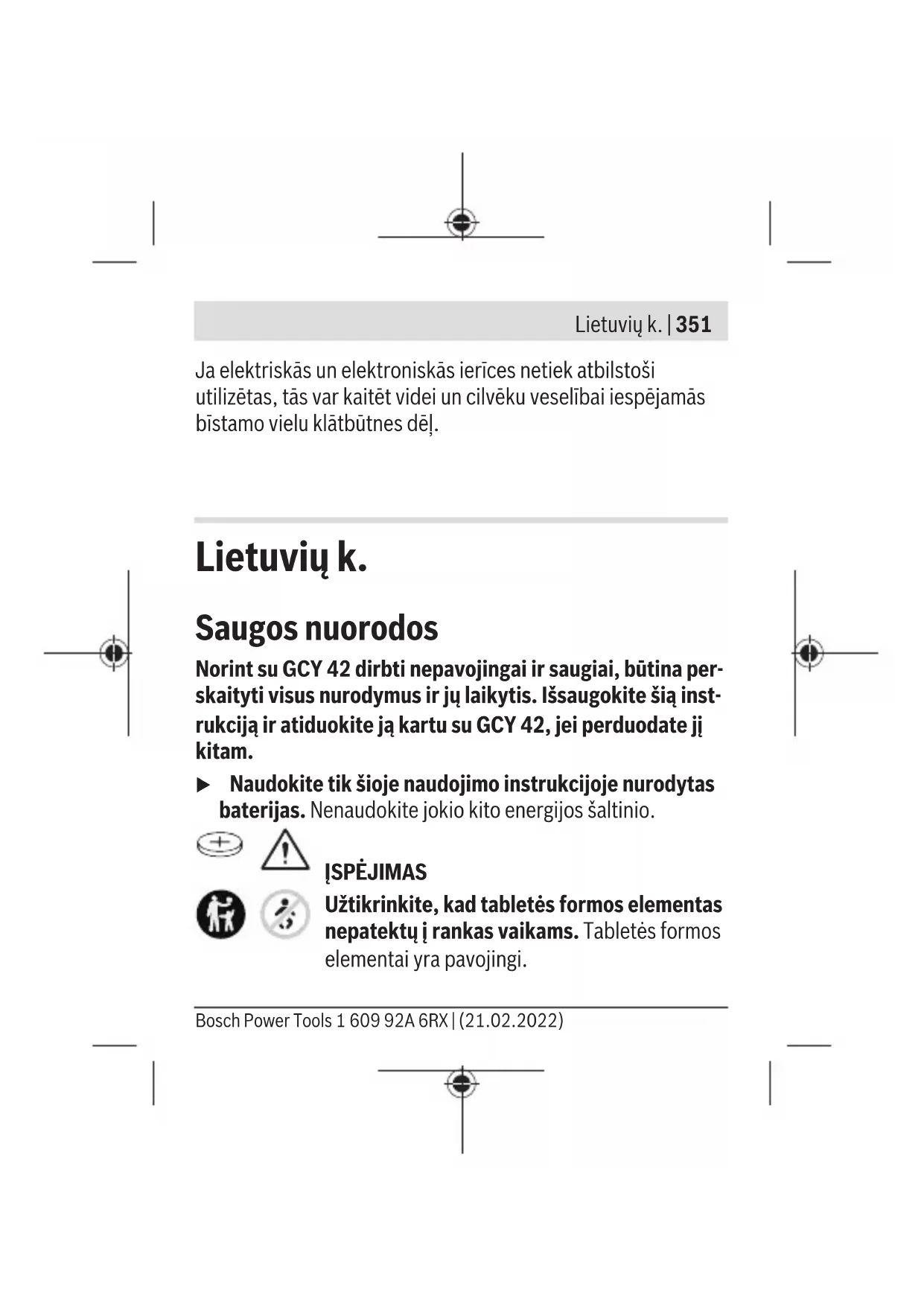

Norint su GCY 42 dirbti nepavojingai ir saugiai, būtina perskaityti visus nurodymus ir jų laikytis. Išsaugokite šią instrukciją ir atiduokite ją kartu su GCY 42, jei perduodate jį kitam.

▶ Naudokite tik šioje naudojimo instrukcijoje nurodytas baterijas. Nenaudokite jokio kito energijos šaltinio.

ISPĖJIMAS

Užtikrinkite, kad tabletės formos elementas nepatektų į rankas vaikams. Tabletės formos elementai yra pavojingi.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

352 | Lietuvių k.

▶ Tabletės formos elementų niekada neprarykite ir nekiškite į kitas kūno angas. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją. Prarijus tabletės formos elementą, per 2 valandas gali atsirasti sunkių ir net mirtinų vidinių išdeginimų. Keisdami tabletės formos elementus laikykitės tabletės formos elementų keitimo reikalavimų. Iškyla sprogimo pavojus. ▶ Naudokite tik šioje naudojimo instrukcijoje nurodytus tabletės formos elementus. Nenaudokite kitokių tabletės formos elementų ir kitokio energijos šaltinio. ▶ Tabletės formos elemento nebandykite vėl įkrauti ir nesujunkite jo trumpuoju būdu. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrovę tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis.

Lietuvių k. | 353

▶ Tabletės formos elemento neperkaitinkite ir nemeskite jo į ugnį. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. ▶ Tabletės formos elemento nepažeiskite ir jo neišardykite. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. ▶ Pažeistą tabletės formos elementą saugokite nuo kontakto su vandeniu. Išsiliejantis litis su vandeniu gali sukurti vandenilį ir sukelti gaisrą, sprogimą arba sužaloti.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

Nebenaudokite „Bluetooth®“ modulio, jei neužsidaro dangtelis, išimkite tabletės formos elementą ir atiduokite modulį remontuoti.

354 | Lietuvių k.

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Bluetooth® „Low Energy Module“ GCY 42 leidžia pritaikyti elektrinį įrankį ir atlikti jo būsenos patikrą bei perduoti nustatymus ir duomenis, remiantis Bluetooth® radijo technologija. Duomenų perdavimą naudotojas turi patvirtinti.

Informacijos apie siūlomas jungiamumo funkcijas rasite programėlėje Bosch Toolbox arba naudojamo elektrinio įrankio naudojimo instrukcijoje.

Pavaizduoti prietaiso elementai

Pavaizduotų komponentų numeriai atitinka pateiktos schemos numerius.

(1) Tabletės formos elementas (2) Bluetooth® „Low Energy Module GCY 42“ (3) Dangtelis a) (4) Dangtelis Bluetooth® „Low Energy Module GCY 42“ a) a) Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Lietuvių k. | 355

Techniniai duomenys

Bluetooth®„Low Energy Module“	GCY 42
Gaminio numeris	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Darbinė temperatūra -20 °C ... +50 °C
Sandėliavimo temperatūra -20 °C ... +70 °C
Matmenys 7 x 30 x 30 mm
Svoris pagal „EPTA-Procedure 01:2014“	0,01 kg
Duomenų perdavimas
Bluetooth® Bluetooth® 4.2 („Low Energy“)	A)
Signalo veikimo nuotolis Maks. 30 m	B)
Naudojamas dažnių diapa-zonas	2402-2480 MHz
Išėjimo galia < 1 mW
Elektros energijos tiekimas

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

356 | Lietuvių k.

Bluetooth® „Low Energy Module“

GCY 42

Baterija Apskritas maitinimo elementas

(3 V ličio jonų baterija, CR 2032)

Baterijos eksploatavimo trukmė apie

24 mėnesiai

A) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth®-Low-Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profile“ (GAP). B) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Būtinos sąlygos sistemai GCY 42

Mobilusis galinis prietaisas (planšetė, išmanusis telefonas)	„Android 6.0“ (ir aukštesnės versijos)
	„iOS 11“ (ir aukštesnės versijos)

Montavimas ir naudojimas

Elektros energijos tiekimas

Naudodamiesi, pvz., atsuktuvu ar didele moneta, nuo elektrinio įrankio nuimkite Bluetooth® „Low Energy Module GCY 42“ skirtą dangtelį. Naudojant netinkamus daiktus, gali būti pažeista elektronika arba dangtelis.

- Jei nusipirkę ar pakeitę bateriją (1) prietaisą norite įjungti, sekite nurodymus puslapiuose su schemomis. Laikykitės žemiau pateiktų nurodymų.

Pirmasis paleidimas eksploatuoti

(žr. A1-A5 pav.)

Nuoroda: saugokite dangtelį (3), skirtą GCY 42. Jei elektrinį įrankį perduodate kitam savininkui be GCY 42, uždėkite dangtelį.

Įdėkite bateriją (1) pliusinį polių nukreipę aukštyn į GCY 42 (2). Baterijos įspausti nebūtina, ji savaime užsifiksuoja. Numatytoje padėtyje ji užsifiksuoja tik uždarant dangtelį. Norėdami GCY 42 po įdėjimo instaliuoti, paspauskite elektrinio įrankio įjungimo-išjungimo jungiklį.

Baterijos keitimas

(žr. B1–B4 pav.)

Išsieikvojusias baterijas (1) išimkite tik pirštais.

Prieš visiškai išsieikvojant baterijai, programoje parodomas įspėjimas.

GCY 42 išėmimas

(žr. C1-C2 pav.)

Išimdami GCY 42 (2) nenaudokite jėgos. Nenaudokite smailių ir aštrių įrankių.

Nuoroda: Kad GCY 42 būtų lengviau išimti, elektrinį įrankį galite apversti.

Paruošimas naudoti

Kai tik įdedama baterija (1) ir paspaudžiamas elektrinio įrankio įjungimo-išjungimo jungiklis, GCY 42 pradeda nuolat siųsti signalą. Bluetooth® signalas nutraukiamas tik tada, kai išsieikvoja, pažeidžiama arba išimama baterija.

Išsamesnės informacijos rasite Bosch programoje.

Programos įdiegimas ir priderinimas

Norėdami naudoti GCY 42, pirmiausia turite įdiegti programėlę Bosch Toolbox.

– Iš atitinkamos programų parduotuvės („Apple App Store“, „Google Play Store“) parsisiųskite programėlę Bosch Toolbox.

Nuoroda: atitinkamoje „AppStore“ būtina sąlyga yra naudotojo paskyra.

– Tada programoje pasirinkite papunktį MyTools. – Jūsų mobiliojo galinio prietaiso ekrane bus parodyti visi kiti žingsniai, kaip elektrinį įrankį sujungti su galiniu prietaisu.

Nuoroda: Pirmiausia peržiūrėkite visą programos mokomąją medžiagą. Tada įgysite aiškesnį suvokimą apie prijungimo operaciją ir jungiamumo funkcijų naudojimą.

Duomenų perdavimas Bluetooth®

GCY 42 turi reguliarų siuntimo intervalą. Priklausomai nuo aplinkos, kol bus atpažintas GCY 42, gali prireikti kelių siuntimo intervalų. Jei GCY 42 nebūtų atpažintas, patikrinkite šiuos punktus:

– Gal per didelis atstumas iki mobiliojo galinio prietaiso? Sumažinkite atstumą tarp mobiliojo galinio prietaiso ir GCY 42. – Gal per daug išsieikvojusi arba tuščia baterija? Pakeiskite bateriją. - Savo mobiliajame galiniame prietaise išjunkite Bluetooth® ir vėl jį įjunkite. Patikrinkite, ar GCY 42 buvo atpažintas.

Priežiūra ir servisas

Priežiūra ir valymas

Teptuku pašalinkite nešvarumus. Nenaudokite valymo priemonių ir tirpiklių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitų techninės priežiūros skyrių adresus rasite čia:

GCY 42 modulis, papildoma įranga ir pakuotės turi būti utilizuojami aplinkai nekenksmingu būdu.

Nemeskite elektroninių konstrukcinių dalių ir baterijų į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Saugos taisyklės

Aš, Robert Bosch Power Tools GmbH, patvirtinu, kad radijo įrenginių tipas GCY 42 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu:

-> http://eu-doc.bosch.com/
