GDS 18V450 PC Professional - κατσαβίδι BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ασύρματο κρουστικό κατσαβίδι
Μάρκα	Bosch Professional
Μοντέλο	GDS 18V-450 PC
Κατηγορία	Κρουστικό κατσαβίδι
Ονομαστική τάση	18 V
Τεχνολογία μπαταρίας	Ιόντων λιθίου (σύστημα Bosch 18V)
Ταχύτητα χωρίς φορτίο	0 – 2400 σ.α.λ.
Συχνότητα κρούσης	0 – 3200 κρούσεις/λεπτό
Μέγιστη ροπή	450 Nm
Ικανότητα βιδώματος	M6 – M16 (μηχανικές βίδες)
Τσοκ	Εξαγωνικό 1/4" (6,35 mm)
Συνδεσιμότητα	Bluetooth® Low Energy (μονάδα GCY 42)
Συμβατή εφαρμογή	Bosch Toolbox (Android 6.0+, iOS 11+)
Βάρος	1,7 kg (με μπαταρία 4,0 Ah)
Διαστάσεις (Μ x Π x Υ)	133 x 73 x 253 mm
Φωτισμός	Ενσωματωμένο LED
Προστασία	Ενισχυμένο περίβλημα, προστασία από σκόνη
Θερμοκρασία λειτουργίας	-20 °C έως +50 °C
Θερμοκρασία αποθήκευσης	-20 °C έως +70 °C
Καθαρισμός	Αφαίρεση σκόνης με πινέλο, όχι διαλυτικά
Ανταλλακτικά	Διαθέσιμα στο bosch-pt.com, κωδικός 10 ψηφίων
Εξυπηρέτηση μετά την πώληση Γαλλία	Απευθείας online, τηλ. 09 70 82 12 26
Περιεχόμενο συσκευασίας	Μηχανή, μονάδα Bluetooth GCY 42, μπαταρία και φορτιστής δεν περιλαμβάνονται

Συχνές ερωτήσεις - GDS 18V450 PC Professional BOSCH

Πώς συνδέω το κατσαβίδι GDS 18V-450 PC με ένα smartphone;

Πρώτα εγκαταστήστε την εφαρμογή Bosch Toolbox (διαθέσιμη στο App Store και Google Play). Στη συνέχεια, τοποθετήστε την μπαταρία κουμπιού CR2032 στη μονάδα Bluetooth GCY 42 και ενεργοποιήστε τον διακόπτη On/Off του κατσαβιδιού. Ανοίξτε την εφαρμογή και ακολουθήστε τις οδηγίες στο υπομενού MyTools.

Ποια μπαταρία κουμπιού πρέπει να χρησιμοποιήσω για τη μονάδα Bluetooth;

Χρησιμοποιήστε αποκλειστικά μπαταρία κουμπιού CR2032 (λιθίου 3 V). Μην χρησιμοποιείτε άλλες μπαταρίες και μην επιχειρήσετε να τη φορτίσετε.

Τι κάνω αν δεν ανιχνεύεται η μονάδα Bluetooth;

Ελέγξτε πρώτα την απόσταση (μέγ. 30 m σε ελεύθερο πεδίο). Φέρτε το smartphone πιο κοντά στο κατσαβίδι. Αν χρειαστεί, αντικαταστήστε την μπαταρία κουμπιού. Μπορείτε επίσης να επανεκκινήσετε το Bluetooth του smartphone.

Πώς αλλάζω την μπαταρία κουμπιού της μονάδας GCY 42;

Αφαιρέστε το κάλυμμα της μονάδας (γυρίστε το με ένα νόμισμα). Αφαιρέστε την παλιά μπαταρία με τα δάχτυλα. Τοποθετήστε τη νέα μπαταρία με τον θετικό πόλο προς τα επάνω. Κλείστε το κάλυμμα. Στη συνέχεια, ενεργοποιήστε τον διακόπτη του κατσαβιδιού για να αρχικοποιήσετε τη μονάδα.

Ποιοι τύποι βιδών μπορούν να χρησιμοποιηθούν με αυτό το κατσαβίδι;

Το κατσαβίδι δέχεται εξαγωνικά μύτη 1/4". Κατάλληλο για μηχανικές βίδες διαμέτρου M6 έως M16. Η μέγιστη ροπή 450 Nm επιτρέπει το σφίξιμο και το ξεσφίξιμο μπουλονιών σε ξύλο, μέταλλο και σκυρόδεμα.

Ποιες είναι οι σημαντικές οδηγίες ασφαλείας;

Διαβάστε πλήρως τις οδηγίες πριν από τη χρήση. Φορέστε προστατευτικά ακοής και όρασης. Κρατήστε τις μπαταρίες κουμπιού μακριά από παιδιά: αν καταποθούν, συμβουλευτείτε αμέσως γιατρό. Μην πετάτε μπαταρίες στη φωτιά.

Πώς καθαρίζω το κατσαβίδι και τη μονάδα Bluetooth;

Χρησιμοποιήστε ένα πινέλο για να αφαιρέσετε βρωμιές. Μη χρησιμοποιείτε απορρυπαντικά ή διαλυτικά. Μην βυθίζετε τη συσκευή σε νερό.

Πού βρίσκω ανταλλακτικά;

Επισκεφθείτε το www.bosch-pt.com. Θα βρείτε αναλυτικά σχέδια και ηλεκτρονικό κατάστημα. Για παραγγελία, έχετε τον 10ψήφιο κωδικό από την πινακίδα στοιχείων.

Πώς επικοινωνώ με την εξυπηρέτηση μετά την πώληση της Bosch στη Γαλλία;

Για χρήστες: 09 70 82 12 26 (χωρίς χρέωση υπεραστικού) ή email στο [e-mail]. Για μεταπωλητές: 01 43 11 90 06.

Πώς απορρίπτω τη συσκευή στο τέλος της ζωής της;

Μην πετάτε τη συσκευή, τα αξεσουάρ ή τις μπαταρίες στα οικιακά απορρίμματα. Παραδώστε τα σε κέντρο ανακύκλωσης ή κατάστημα. Ακολουθήστε τους τοπικούς κανονισμούς. Προτιμήστε επισκευή ή δωρεά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDS 18V450 PC Professional BOSCH

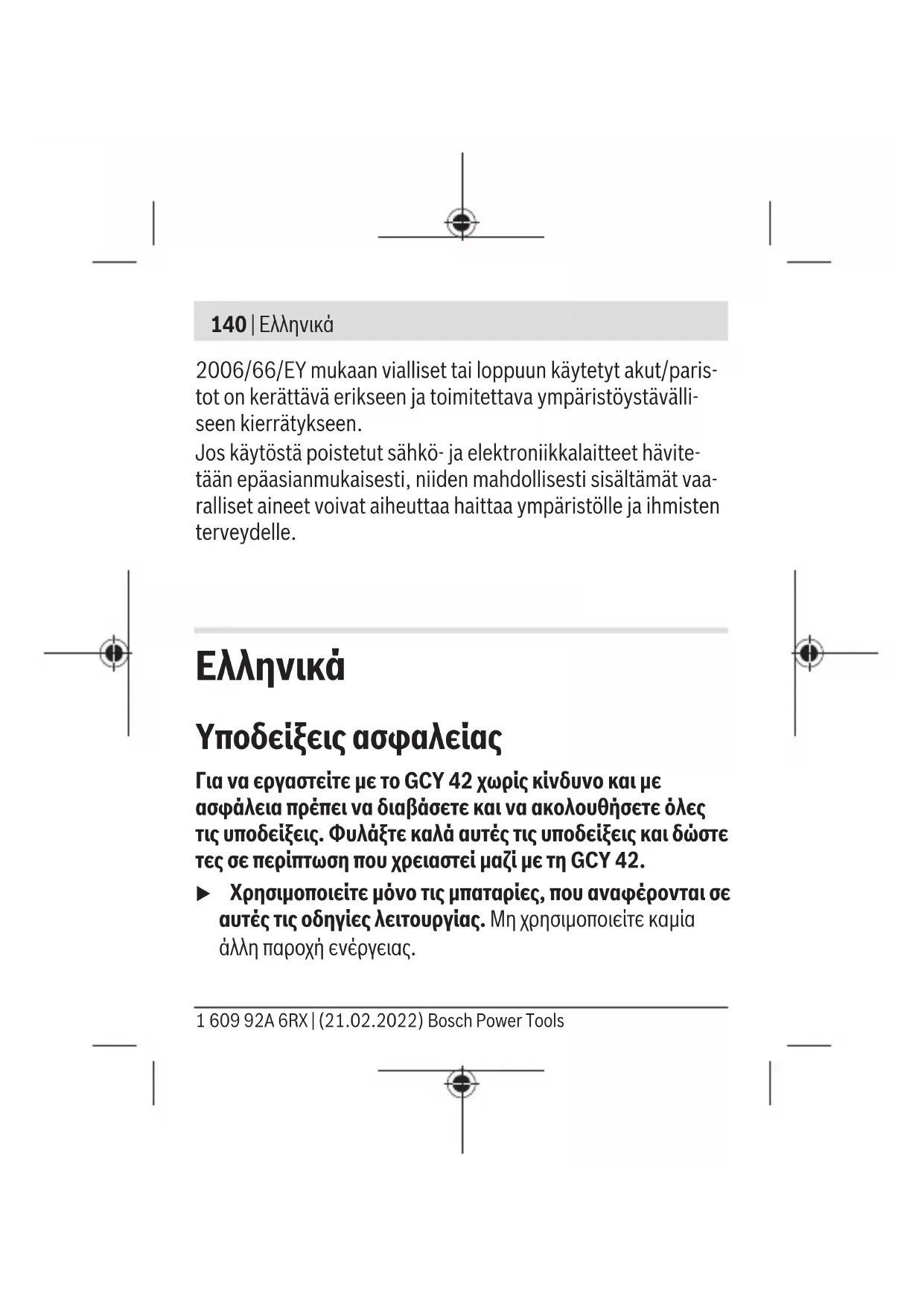

Υποδείξεις ασφαλείας

Για να εργαστείτε με το GCY 42 χωρίς κίνδυνο και με ασφάλεια πρέπει να διαβάσετε και να ακολουθήσετε όλες τις υποδείξεις. Φυλάξτε καλά αυτές τις υποδείξεις και δώστε τες σε περίπτωση που χρειαστεί μαζί με τη GCY 42.

Χρησιμοποιείτε μόνο τις μπαταρίες, που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε καμία άλλη παροχή ενέργειας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε, ότι η μπαταρία τύπου κουμπιού δε φθάνει στα χέρια των παιδιών. Οι μπαταρίες τύπου κουμπιού είναι επικίνδυνες.

Οι μπαταρίες τύπου κουμπιού δεν επιτρέπεται ποτέ να καταποθούν ή να περάσουν μέσα σε άλλη σωματική κοιλότητα. Όταν υπάρχει η υποψία, ότι μια μπαταρία τύπου κουμπιού έχει καταποθεί ή έχει περάσει μέσα σε μια άλλη σωματική κοιλότητα, επισκεφτείτε αμέσως έναν γιατρό. Μια κατάποση των μπαταριών τύπου κουμπιού μπορεί μέσα σε 2 ώρες να οδηγήσει σε σοβαρά εσωτερικά εγκαύματα και στο θάνατο. ▶ Κατά την αλλαγή της μπαταρίας τύπου κουμπιού προσέχετε την ενδεδειγμένη αντικατάσταση της μπαταρίας τύπου κουμπιού. Υπάρχει κίνδυνος έκρηξης. Χρησιμοποιείτε μόνο τις μπαταρίες τύπου κουμπιού που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε άλλες μπαταρίες τύπου κουμπιού ή μια άλλη πηγή παροχής ενέργειας. ▶ Μην προσπαθήσετε να επαναφορτίσετε την μπαταρία τύπου κουμπιού και μη βραχυκυκλώσετε την μπαταρία

τύπου κουμπού. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα.

▶ Απομακρύνετε και αποσύρετε τι εκφορτισμένες μπαταρίες τύπου κουμπιού σύμφωνα με τους κανονισμούς. Οι εκφορτισμένες μπαταρίες τύπου κουμπιού μπορούν να παρουσιάσουν διαρροή και να προξενήσουν έτσι ζημιά στο προϊόν ή να τραυματίσουν άτομα. ▶ Μην υπερθερμαίνετε την μπαταρία τύπου κουμπιού και μην την ρίχνετε στη φωτιά. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα. ▶ Μην προξενήσετε ζημιά στην μπαταρία τύπου κουμπιού και μην ανοίξετε την μπαταρία τύπου κουμπιού. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα. ▶ Μη φέρετε μια χαλασμένη μπαταρία τύπου κουμπιού σε επαφή με νερό. Το εξερχόμενο λίθιο μπορεί με το νερό να δημιουργήσει υδρογόνο και έτσι να οδηγήσει σε φωτιά, έκρηξη ή στον τραυματισμό ατόμων.

Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμματα (λογότυπα) είναι καταχωρημένες μάρκες και ιδιοκτησία της

Bluetooth SIG, Inc. Οποιαδήποτε χρήση αυτών των λεκτικών σημάτων/εικονογραμμάτων από τη Robert Bosch Power Tools GmbH πραγματοποιείται με τη σχετική άδεια χρήσης.

Μη χρησιμοποιείτε άλλο τη μονάδα Bluetooth®, όταν το κάλυμμα δεν μπορεί πλέον να κλείσει. Απομακρύνετε την μπαταρία τύπου κουμπιού και αναθέστε την επισκευή της.

Περιγραφή προϊόντος και ισχύος

Χρήση σύμφωνα με τον προορισμό

Η μονάδα Bluetooth® Low Energy Module GCY 42 καθιστά δυνατή την εξατομίκευση και τον έλεγχο της κατάστασης ενός ηλεκτρικού εργαλείου καθώς και τη μεταφορά των ρυθμίσεων και των δεδομένων στη βάση της ασύρματης τεχνολογίας Bluetooth®. Η μεταφορά δεδομένων πρέπει να εγκριθεί από τον χρήστη.

Πληροφορίες για τις προσφερόμενες λειτουργίες συνδεσιμότητας λαμβάνετε στην εφαρμογή (App) Bosch Toolbox ή στις οδηγίες χειρισμού του χρησιμοποιούμενου ηλεκτρικού εργαλείου.

144 | Ελληνικά

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των εικονιζόμενων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών.

(1) Μπαταρία τύπου κουμπιού (2) Bluetooth® Low Energy Module GCY 42 (3) Υποδοχή σύνδεσης ^a) (4) Κάλυμμα Bluetooth® Low Energy Module GCY 42 ^a)

α) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.

Τεχνικά στοιχεία

Bluetooth®Low Energy Module		GCY 42
Κωδικός αριθμός		1 600 A01 ZE2
		1 600 A01 3WF
		1 600 A01 6NH
		1 600 A01 L2W
Θερμοκρασία λειτουργίας -20 °C ... +50 °C
Θερμοκρασία αποθήκευσης -20 °C ... +70 °C

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Ελληνικά | 145

Bluetooth® Low Energy Module

Διαστάσεις 7 x 30 x 30 mm

Bápoç kata EPTA-Procedure 01:2014

GCY 42

0,01 kg

Μεταφορά δεδομένων

Bluetooth® Bluetooth®4.2 (Low Energy)	A)
Εμβέλεια σήματος Μέγιστη 30 m	B)
Χρησιμοποιούμενη περιοχή συχνοτήτων	2.402–2.480 MHz
Ισχύς εξόδου < 1 mW

Παροχή ενέργειας

Μπαταρία Μπαταρία τύπου κουμπιού(μπαταρία λιθίου 3 V, CR 2032)

146 | Ελληνικά

Μονάδα Bluetooth® Low Energy

Διάρκεια ζωής μπαταρίας περίπου

24 μήνες

A) Οι κινητές τελικές συσκευές πρέπει να είναι συμβατές με τις συσκευές Bluetooth® Low Energy (έκδοση 4.2) και να υποστηρίζουν το Generic Access Profile (GAP). B) Η εμβέλεια μπορεί να ποικίλλει σημαντικά ανάλογα με τις εξωτερικές συνθήκες, συμπεριλαμβανομένης της χρησιμοποιούμενης συσκευής λήψης. Εντός κλειστών χώρων και λόγω μεταλλικών εμποδίων (π.χ. τοίχοι, ράφια, κασετίνες κ.λπ.) η εμβέλεια Bluetooth® μπορεί να είναι σημαντικά μικρότερη.

Προϋποθέσεις συστήματος GCY 42

Κινητή τελική συσκευή(tablet, smartphone)	Android 6.0 (και νεότερο)
	iOS 11 (και νεότερο)

Συναρμολόγηση και λειτουργία

Παροχή ενέργειας

▶ Απομακρύνετε το κάλυμμα για τη μονάδα Bluetooth® Low Energy GCY 42 στο ηλεκτρικό εργαλείο, π.χ. με ένα κατσαβίδι ή ένα μεγάλο κέρμα. Από τη χρήση ακατάλληλων αντικειμένων μπορεί να υποστεί ζημιά το ηλεκτρονικό σύστημα ή το κάλυμμα. - Για τη θέση σε λειτουργία μετά την αγορά ή την αλλαγή της μπαταρίας (1) ακολουθήστε τις παραστάσεις στις σελίδες γραφικών. Προσέξτε εδώ τις ακόλουθες υποδείξεις.

Πρώτη εκκίνηση

(βλέπε εικόνες A1-A5)

Υπόδειξη: Φυλάξτε καλά το υποκατάστατο (3) του GCY 42.

Τοποθετήστε ξανά το υποκατάστατο για τη μεταβίβαση του ηλεκτρικού εργαλείου χωρίς GCY 42.

Τοποθετήστε την μπαταρία (1) με τον θετικό πόλο προς τα επάνω στο GCY 42 (2). Δεν είναι απαραίτητη η πίεση της μπαταρίας· η μπαταρία δεν ασφαλίζεται από μόνη της. Σταθεροποιείται με το κλείσιμο του καλύμματος στην προβλεπόμενη θέση.

148 | Ελληνικά

Για την αρχικοποίηση του GCY 42 μετά την τοποθέτηση, πατήστε τον διακόπτη On/Off του ηλεκτρικού εργαλείου.

Αλλαγή μπαταρίας

(βλέπε εικόνες B1-B4)

Αφαιρέστε την παλιά μπαταρία (1) μόνο με τα δάκτυλα.

Πριν αδειάσει εντελώς η μπαταρία, εμφανίζεται στην εφαρμογή (App) μια προειδοποίηση.

Αφαίρεση του GCY 42

(βλέπε εικόνες C1-C2)

Κατά την απομάκρυνση του GCY 42 (2) μην εξασκήσετε καθόλου βία. Μη χρησιμοποιήσετε αιχμηρά ή κοφτερά εργαλεία.

Υπόδειξη: Αναστρέψτε ενδεχομένως το ηλεκτρικό εργαλείο, για να μπορέσετε να αφαιρέσετε το GCY 42 ευκολότερα.

Θέση σε λειτουργία

Μόλις τοποθετηθεί η μπαταρία (1) και πατηθεί ο διακόπτης On/Off στο ηλεκτρικό εργαλείο, το GCY 42 στέλνει συνεχώς ένα σήμα. Το σήμα Bluetooth® διακόπτεται μόνο τότε, όταν η μπαταρία είναι άδεια ή ελαττωματική ή έχει αφαιρεθεί. Περαιτέρω πληροφορίες μπορείτε να έχετε απευθείας στην εφαρμογή (App) της Bosch.

Ελληνικά | 149

Εγκατάσταση και ρύθμιση της εφαρμογής (App)

Για να μπορείτε να χρησιμοποιήσετε το GCY 42, πρέπει πρώτα να εγκαταστήσετε την εφαρμογή (App) Bosch Toolbox.

• Κατεβάστε την εφαρμογή (App) Bosch Toolbox μέσω ενός αντίστοιχου App-Store (Apple App Store, Google Play Store). Υπόδειξη: Προϋπόθεση είναι ένας λογαριασμός χρήστη στο αντίστοιχο App-Store.
• Επιλέξτε στη συνέχεια στην εφαρμογή (App) το υπομενού MyTools.
• Η οθόνη της κινητής τελικής σας συσκευής δείχνει όλα τα περαιτέρω βήματα για τη σύνδεση του ηλεκτρικού εργαλείου με την τελική συσκευή.

Υπόδειξη: Εκτελέστε πρώτα πλήρως το πρόγραμμα εκμάθησης της εφαρμογής (App). Έτσι έχετε μια καλύτερη επισκόπηση για τη διαδικασία της σύνδεσης και τη χρήση των λειτουργιών συνδεσιμότητας.

Μεταφορά δεδομένων μέσω Bluetooth®

Το GCY 42 έχει ένα τακτικό χρονικό διάστημα εκπομπής. Ανάλογα με το περιβάλλον μπορεί να απαιτηθούν περισσότερα χρονικά διαστήματα εκπομπής, ώσπου να αναγνωριστεί το GCY 42. Σε περίπτωση που δεν αναγνωριστεί το GCY 42 ελέγξτε τα ακόλουθα:

– Είναι η απόσταση από την κινητή τελική συσκευή πολύ μεγάλη; Ελαττώστε την απόσταση μεταξύ κινητής τελικής συσκευής και GCY 42. - Είναι η μπαταρία πολύ ασθενής ή άδεια; Αντικαταστήστε την μπαταρία. - Απενεργοποιήστε στην κινητή τελική σας συσκευή το Bluetooth® και ενεργοποιήστε το ξανά. Ελέγξτε, εάν το GCY 42 τώρα αναγνωρίζεται.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Απομακρύνετε τη ρύπανση με ένα πινέλο. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικά θα βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

152 | Ελληνικά

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Οι μονάδες GCY 42, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια φιλική προς το περιβάλλον ανακύκλωση.

Μην πετάτε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα ηλεκτρικά εργαλεία και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Türkçe | 153

Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

Τουρκικά

Οδηγία ασφαλείας

Η Robert Bosch Power Tools GmbH δηλώνει ότι ο ραδιοεξοπλισμός GCY 42 πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα:
