Тип продукт	Безжичен ударен винтоверт
Марка	Bosch Professional
Модел	GDS 18V-450 PC
Категория	Ударен винтоверт
Номинално напрежение	18 V
Акумулаторна технология	Литиево-йонна (система Bosch 18V)
Скорост на празен ход	0 – 2400 об/мин
Честота на ударите	0 – 3200 удара/мин
Макс. въртящ момент	450 Nm
Капацитет на завиване	M6 – M16 (механични винтове)
Патронник	Шестоъгълен 1/4" (6,35 mm)
Свързаност	Bluetooth® Low Energy (модул GCY 42)
Съвместимо приложение	Bosch Toolbox (Android 6.0+, iOS 11+)
Тегло	1,7 kg (с батерия 4,0 Ah)
Размери (Д x Ш x В)	133 x 73 x 253 mm
Осветление	Вграден LED
Защита	Подсилен корпус, защита от прах
Работна температура	-20 °C до +50 °C
Температура на съхранение	-20 °C до +70 °C
Почистване	Почистване с четка, без разтворители
Резервни части	Налични на bosch-pt.com, референция от 10 цифри
Следпродажбено обслужване Франция	Директен онлайн сервиз, тел. [phone]
Съдържание на доставката	Машина, Bluetooth модул GCY 42, батерия и зарядно не са включени

Често задавани въпроси - GDS 18V450 PC Professional BOSCH

Как да свържа винтоверта GDS 18V-450 PC със смартфон?

Първо инсталирайте приложението Bosch Toolbox (налично в App Store и Google Play). След това поставете батерията CR2032 в Bluetooth модула GCY 42, след което включете превключвателя за включване/изключване на винтоверта. Отворете приложението и следвайте инструкциите в подменюто MyTools.

Каква батерия за часовник да използвам за Bluetooth модула?

Използвайте изключително батерия CR2032 (литиева 3 V). Не използвайте други батерии и не се опитвайте да я презареждате.

Какво да правя, ако Bluetooth модулът не се открива?

Първо проверете разстоянието (макс. 30 m на открито). Приближете смартфона до винтоверта. Ако е необходимо, сменете батерията. Можете също да рестартирате Bluetooth на смартфона.

Как да сменя батерията на модула GCY 42?

Свалете капачката на модула (завъртете я с монета). Извадете старата батерия с пръсти. Поставете новата батерия с положителния полюс нагоре. Затворете капачката. След това включете превключвателя на винтоверта, за да инициализирате модула.

Какви видове винтове могат да се използват с този винтоверт?

Винтовертът приема шестоъгълни накрайници 1/4". Подходящ за механични винтове с диаметър M6 до M16. Максималният въртящ момент от 450 Nm позволява затягане и разхлабване на болтове в дърво, метал и бетон.

Какви са важните указания за безопасност?

Прочетете изцяло инструкциите преди употреба. Носете защита за слуха и очите. Съхранявайте батериите на часовник далеч от деца: ако бъде погълната, незабавно посетете лекар. Не хвърляйте батерии в огън.

Как да почистя винтоверта и Bluetooth модула?

Използвайте четка за отстраняване на замърсявания. Не използвайте препарати или разтворители. Не потапяйте уреда във вода.

Къде мога да намеря резервни части?

Отидете на www.bosch-pt.com. Там ще намерите разглобени изгледи и онлайн магазин. За да поръчате, имайте 10-цифрения референтен номер от информационния етикет.

Как да се свържа с отдела за следпродажбено обслужване на Bosch във Франция?

За потребители: 09 70 82 12 26 (ненадплатен номер) или по имейл на [e-mail]. За търговци: 01 43 11 90 06.

Как да изхвърля уреда в края на живота му?

Не изхвърляйте уреда, аксесоарите или батериите с битовите отпадъци. Предайте ги в пункт за рециклиране или в магазин. Следвайте местните разпоредби. Предпочитайте ремонт или дарение.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDS 18V450 PC Professional BOSCH

Оригинална инструкция

Оригинално упътване за

работа

Оригинално упътване за работа

Оригинално упътване за работа

Оригинални инструкции за работа

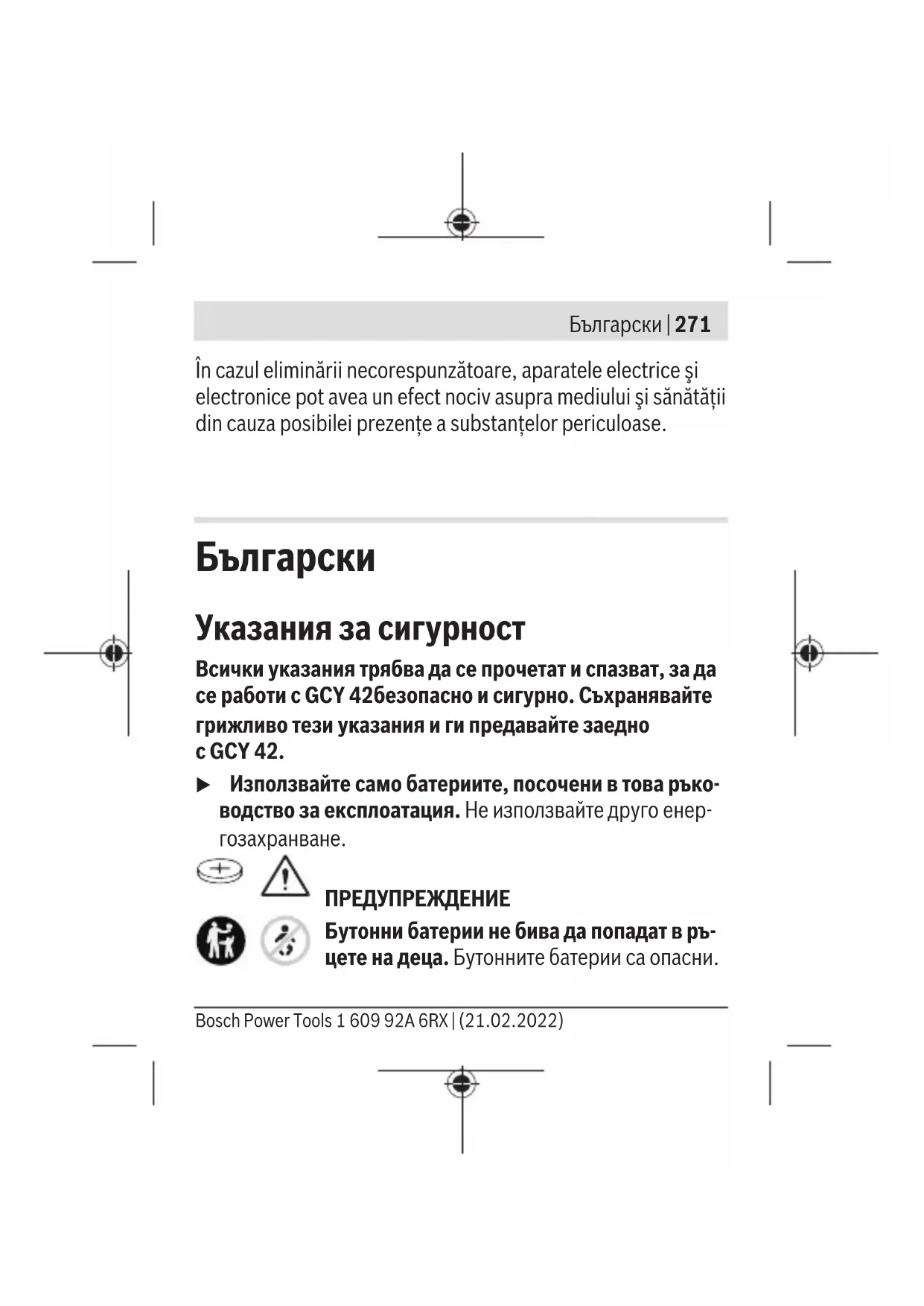

Български ...... Страница 271

Указания за сигурност

Всички указания трябва да се прочетат и спазват, за да се работи с GCY 42 безопасно и сигурно. Съхранявайте грижливо тези указания и ги предавайте заедно с GCY 42.

▶ Използвайте само батериите, посочени в това ръководство за експлоатация. Не използвайте друго енергозахранване.

ПРЕДУПРЕЖДЕНИЕ

Бутонни батерии не бива да попадат в ръцете на деца. Бутонните батерии са опасни.

272 | Български

▶ Бутонните батерии не бива никога да се гълтат или да се вкарват в други отвори на тялото. Ако има съмнение, че е била глътната бутонна батерия или е била вкарана в друг отвор на тялото, потърсете незабавно лекарска помощ. Гълтането на бутонна батерия може да предизвика тежки вътрешни увреждания и смърт в рамките на 2 часа. ▶ При смяна на бутонната батерия внимавайте за компетентното изпълнение на операцията. Съществува опасност от експлозия. ▶ Използвайте само бутонните батерии, посочени в това ръководство за експлоатация. Не използвайте други бутонни батерии или друг източник на ток. ▶ Не се опитвайте да презареждате бутонна батерия и не правете късо съединение между клемите й. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. Изваждайте и изхвърляйте изхабени бутонни батерии съгласно предписанията. Изхабени бутонни батерии могат да протекат и да увредят продукта или да предизвикат наранявания.

▶ Не прегрявайте бутонни батерии и не ги хвърляйте в огън. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. ▶ Внимавайте да не повредите бутонната батерия и не се опитвайте да я разглобявате. Бутонната батерия може да протече, да експлодира, да се възпламени и да предизвика наранявания на хора. ▶ Не допускайте повредена бутонна батерия да влиза в контакт с вода. При реакция на изтичащия литий с вода може да се отдели водород, вследствие на което да възникне пожар, експлозия или да бъдат предизвикани наранявания.

Наименованието Bluetooth® както и графичните елементи (лога) са регистрирани търговски марки на фирма Bluetooth SIG, Inc. Ползването на това наименование и на графичните елементи от фирма Robert Bosch Power Tools GmbH става по лиценз.

▶ Не продължавайте да ползвате модула Bluetooth®, ако капакът не може да се затвори. Свалете бутонната батерия и осигурете ремонт.

Описание на продукта и дейността

Предназначение на електроинструмента

Модулът Bluetooth® Low Energy Module GCY 42 позволява персонализирането и проверката на състоянието на електрическа машина, както и предаването на настройки и данни на базата на безжичната технология Bluetooth®. Преносът на данни трябва да бъде потвърден от ползвателя. Допълнителна информация за предлаганите комуникационни функции можете да получите в приложението Bosch Toolbox или в ръководството за експлоатация на ползвания електроинструмент.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до фигурите на графичната страница.

(1) Бутонна батерия (2) Bluetooth® Low Energy Module GCY 42 (3) Вложка a)

(4) Капак Bluetooth® Low Energy Module GCY 42 a)

a) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Bluetooth®Low Energy модул	GCY 42
Каталожен номер	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Работна температура -20°C ... +50°C
Температурен диапазон за съхраняване	-20°C ... +70°C
Размери 7 x 30 x 30 mm
Тегло съгласно EPTA-Procedure 01:2014	0,01 kg
Пренасяне на данни

276 | Български

Bluetooth®Low Energy модул	GCY 42
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Диапазон на сигнала максимум 30 m	B)
Използвана честотна лен-та	2402–2480 MHz
Изходяща мощност < 1 mW
Електрическо захранване
Батерия Бутонна батерия (литиева ба-терия 3 V, CR 2032)
Продължителност на ра-бота с батерии, прибл.	24 месеца
A) Мобилните устройства трябва да са съвместими сBluetooth®-Low Energy (версия 4.2) и да поддържат профила Generic Access Profile (GAP).
В) Обхватът може да се изменя в широки граници в зави-симост от конкретните условия, включително от изпол-званото устройство. В затворени помещения и през метални прегради (напр. стени, шкафове, куфари и др.п.) обхватът наBluetooth®сигналът може да бъде значително по-малък.

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Български | 277

Android 6.0 (и по-висока)

iOS 11 (и по-висока)

Монтиране и работа

Електрическо захранване

▶ Свалете капака за модула Bluetooth® Low Energy GCY 42 върху електроинструмента, например с отвертка или голяма монета. Използването на неподходящи предмети може да повреди електрониката или капака. – При първоначално включване и след смяна на батерията (1) следвайте указанията на фигурите на страницата с изображенията. При това спазвайте и следните указания.

Първоначално въвеждане в експлоатация

(вж. фиг. А1-А5)

Указание: Съхранявайте добре вложката (3) на GCY 42. При предаване на електроинструмента без модула GCY 42 поставяйте вложката отново.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

278 | Български

Поставете батерията (1) с положителния полюс нагоре в модула 42 (2). Притискане на батерията не е нужно, батерията не се фиксира самостоятелно. Тя се фиксира на предвидената позиция едва при затваряне на капака. За да инициализирате GCY 42 след поставянето на батерията, натиснете пусковия прекъсвач на електроинструмента.

Смяна на батерията

(вж. фиг. В1-В4)

Изваждайте изхабена батерия (1) само с пръсти.

Преди батерията да се изтощи напълно, в приложението се показва предупредително съобщение.

Сваляне на GCY 42

(вж. фиг. C1-C2)

При изваждане на GCY 42 (2) не използвайте сила. Не използвайте игли или остри предмети.

Указание: При необходимост обърнете електроинструмента, за да извадите GCY 42 по-лесно.

След като бъде поставена батерията (1) и бъде натиснат пусковия прекъсвач, GCY 42 започва да излъчва непрекъснат сигнал.

Bluetooth® сигналът се прекъсва само когато батерията се изтощи или бъде демонтирана.

Допълнителна информация ще намерите в приложението на Бош.

Инсталация и конфигуриране на приложението

За да можете да използвате GCY 42, трябва първо да инсталирате приложението Bosch Toolbox.

– Изтеглете приложението Bosch Toolbox през съответния магазин (Apple App Store, Google Play Store).

Указание: Изисква се потребителски профил при съответния AppStore.

– След това в приложението изберете менюто MyTools. – На дисплея на мобилното Ви устройство се показват необходимите последващи стъпки, за да изградите връзка между електроинструмента и мобилното устройство.

Указание: Първо преминете през целия урок за запознаване с приложението. Така ще получите по-добра информация за процеса на изграждане на връзка и използването на комуникационните функции.

Пренасяне на данни чрез Bluetooth®

GCY 42 има редовен интервал на трансмисия. В зависимост от средата е възможно да бъдат необходими повече от 1 интервал на излъчване, докато GCY 42 бъде разпознат. Ако GCY 42 не бъде разпознат, проверете следното:

– Дали разстоянието до мобилното устройство не е твърде голямо? Намалете разстоянието между мобилното устройство и GCY 42. – Дали батерията не е твърде слаба или изтощена? Заменете батерията. – Изключете Bluetooth® върху Вашето мобилно устройство и го включете отново. Проверете дали се GCY 42 се разпознава.

Поддържане и сервис

Поддържане и почистване

Премахвайте замърсявания с четка. Не използвайте почистващи препарати или разтворители.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервизни адреси ще откриете на:

С оглед опазване на околната среда модулът GCY 42, допълнителните приспособления и опаковките трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електронни компоненти и батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспониране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества

могат да окажат вредни влияния върху околната среда и човешкото здраве.

животната средина и здравјето на лугето поради можното присуство на опасни материи.

bg С настоящото Robert Bosch Power Tools GmbH

декларира, че този тип радиосъоръжение GCY 42 е в съответствие с Директива 2014/53/EC. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес:
