Produkttype	Trådløs slagskrutrekker
Merke	Bosch Professional
Modell	GDS 18V-450 PC
Kategori	Slagskrutrekker
Nominell spenning	18 V
Batteriteknologi	Litium-ion (Bosch 18V-system)
Tomgangshastighet	0 – 2400 o/min
Slagfrekvens	0 – 3200 slag/min
Maks. dreiemoment	450 Nm
Skruekapasitet	M6 – M16 (maskinskruer)
Chuck	Sekskant 1/4" (6,35 mm)
Tilkobling	Bluetooth® Low Energy (modul GCY 42)
Kompatibel app	Bosch Toolbox (Android 6.0+, iOS 11+)
Vekt	1,7 kg (med batteri 4,0 Ah)
Mål (L x B x H)	133 x 73 x 253 mm
Belysning	Integrert LED
Beskyttelse	Forsterket kabinett, støvbeskyttelse
Driftstemperatur	-20 °C til +50 °C
Lagringstemperatur	-20 °C til +70 °C
Rengjøring	Støv av med en pensel, ikke løsemidler
Reservedeler	Tilgjengelig på bosch-pt.com, 10-sifret referanse
Kundeservice Frankrike	Direkte online kundeservice, tlf. 09 70 82 12 26
Leveringsinnhold	Maskin, Bluetooth-modul GCY 42, batteri og lader ikke inkludert

Ofte stilte spørsmål - GDS 18V450 PC Professional BOSCH

Hvordan koble slagskrutrekkeren GDS 18V-450 PC til en smarttelefon?

Installer først Bosch Toolbox-appen (tilgjengelig på App Store og Google Play). Sett deretter knappcelle CR2032 inn i Bluetooth-modulen GCY 42, og slå på slagskrutrekkeren med av/på-bryteren. Åpne appen og følg instruksjonene i undermenyen MyTools.

Hvilken knappcelle skal brukes til Bluetooth-modulen?

Bruk utelukkende en CR2032 knappcelle (litium 3 V). Ikke bruk andre batterier og forsøk ikke å lade dem.

Hva gjør jeg hvis Bluetooth-modulen ikke oppdages?

Kontroller først avstanden (maks. 30 m i fritt felt). Flytt smarttelefonen nærmere slagskrutrekkeren. Bytt om nødvendig knappcellen. Du kan også starte Bluetooth på smarttelefonen på nytt.

Hvordan bytter jeg knappcellen i modul GCY 42?

Fjern moduldekselet (drei med en mynt). Ta ut den gamle knappcellen med fingrene. Sett inn den nye cellen, positiv pol opp. Lukk dekselet. Slå deretter på slagskrutrekkeren for å initialisere modulen.

Hvilke typer skruer kan brukes med denne slagskrutrekkeren?

Slagskrutrekkeren aksepterer 1/4" sekskantbits. Egnet for maskinskruer med diameter M6 til M16. Maks dreiemoment på 450 Nm muliggjør stramming og løsning av bolter i tre, metall og betong.

Hva er viktige sikkerhetsinstruksjoner?

Les hele bruksanvisningen før bruk. Bruk hørsel- og øyevern. Hold knappceller utilgjengelig for barn: ved svelging, oppsøk lege umiddelbart. Ikke kast batterier i ilden.

Hvordan rengjøre slagskrutrekkeren og Bluetooth-modulen?

Bruk en pensel for å fjerne smuss. Ikke bruk rengjøringsmidler eller løsemidler. Ikke senk apparatet i vann.

Hvor finner jeg reservedeler?

Gå til www.bosch-pt.com. Der finner du eksploderte tegninger og nettbutikk. For bestilling, ha den 10-sifrede referansen fra typeskiltet.

Hvordan kontakte Bosch kundeservice i Frankrike?

For brukere: 09 70 82 12 26 (ikke avgiftsbelagt nummer) eller e-post til [e-mail]. For forhandlere: 01 43 11 90 06.

Hvordan kvitte seg med apparatet ved uttjent levetid?

Ikke kast apparatet, tilbehør eller batterier i husholdningsavfallet. Lever dem på gjenvinningsstasjon eller i butikk. Følg lokale regler. Foretrekk reparasjon eller donasjon.

BRUKSANVISNING GDS 18V450 PC Professional BOSCH

Produkt- og ytelsesbeskrivelse

Tiltenkt bruk

Batterilevetid ca. 24 måneder

For å kunne bruke GCY 42 må du først installere appen Bosch Toolbox.

- Last ned appen Bosch Toolbox fra den aktuelle app-butikken (Apple App Store eller Google Play Store).

Dataoverføring via Bluetooth®

Vedlikehold og service

Vedlikehold og rengjøring

Kundeservice og bruksrådgivning

Alle instruksjonene må leses og følges for at arbeidet med GCY 42 skal kunne utføres uten fare og på en sikker måte. Oppbevar disse instruksjonene på et trygt sted, og la dem følge med hvis GCY 42 skal brukes av andre.

▶ Bruk bare batteriene som er angitt i denne bruksanvisningen. Du må ikke bruke noen annen strømforsyning.

ADVARSEL

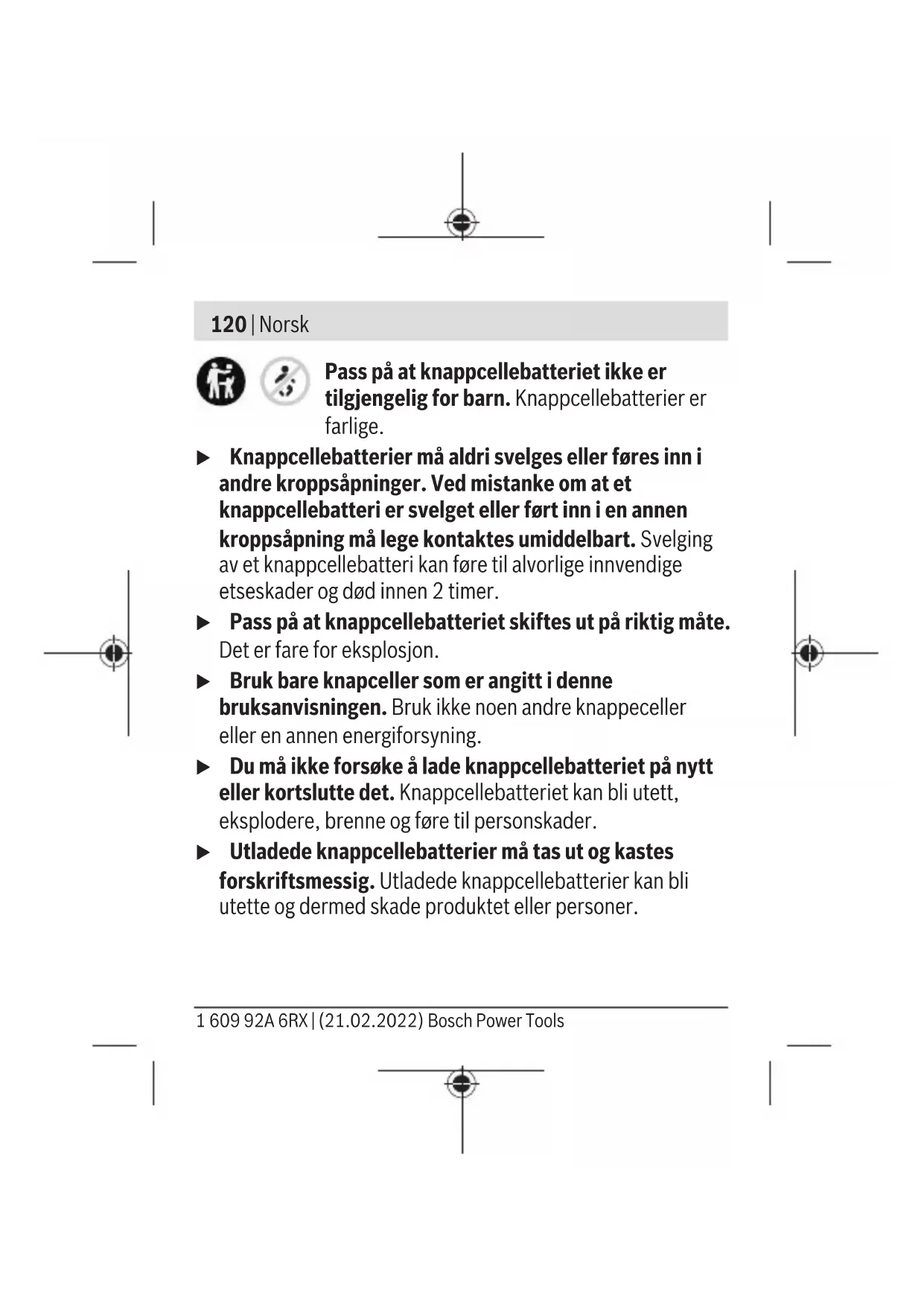

Pass på at knappcellebatteriet ikke er tilgjengelig for barn. Knappcellebatterier er farlige.

Knappcellebatterier må aldri svelges eller føres inn i andre kroppsåpninger. Ved mistanke om at et knappcellebatteri er svelget eller ført inn i en annen kroppsåpning må lege kontaktes umiddelbart. Svelging av et knappcellebatteri kan føre til alvorlige innvendige etseskader og død innen 2 timer. ▶ Pass på at knappcellebatteriet skiftes ut på riktig måte. Det er fare for eksplosjon. ▶ Bruk bare knapceller som er angitt i denne bruksanvisningen. Bruk ikke noen andre knappeceller eller en annen energiforsyning. Du må ikke forsøke å lade knappcellebatteriet på nytt eller kortslutte det. Knappcellebatteriet kan bli utett, eksplodere, brenne og føre til personskader. ▶ Utladede knappcellebatterier må tas ut og kastes forskriftsmessig. Utladede knappcellebatterier kan bli utette og dermed skade produktet eller personer.

Knappcellebatteriet må ikke overopphetes og ikke kastes på åpen ild. Knappcellebatteriet kan bli utett, eksplodere, brenne og føre til personskader. Du må ikke skade knappcellebatteriet og ikke ta det fra hverandre. Knappcellebatteriet kan bli utett, eksplodere, brenne og føre til personskader. ▶ Et skadet knappcellebatteri må ikke komme i kontakt med vann. Litium som lekker ut og vann kan danne hydrogen og dermed føre til brann, eksplosjon eller personskader.

Navnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc. Enhver bruk av navnet/logoen av Robert Bosch Power Tools GmbH skjer på lisens.

Du må ikke bruke Bluetooth®-modulen lenger hvis det ikke er mulig å lukke dekselet.

Produktbeskrivelse og ytelsesspesifikasjoner

Forskriftsmessig bruk

Bluetooth® Low Energy Module GCY 42 gir mulighet til å tilpasse et elektroverktøy og kontrollere statusen, og til å overføre innstillinger og data basert på trådløs Bluetooth®- teknologi. Dataoverføringen må godtas av brukeren. Du finner informasjon om Connectivity-funksjonene som tilbys, i appen Bosch Toolbox eller i bruksanvisningen for det benyttede elektroverktøyet.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildene på illustrasjonssidene.

(1) Knappcellebatteri (2) Bluetooth® Low Energy Module GCY 42 (3) Plassholder ^a)

(4) Deksel Bluetooth® Low Energy Module GCY 42 ^a)

Benyttet frekvensområde 2402–2480 MHz

Utgangseffekt < 1 mW

Energiforsyning

Batterilevetid ca. 24 måneder

A) De mobile enhetene må være kompatible med Bluetooth® Low Energy-enheter (versjon 4.2) og støtte Generic Access Profile (GAP). B) Rekkevidden kan variere mye avhengig av ytre betingelser, inkludert mottaksenheten som brukes. Inne i lukkede rom, og ved metalliske hindringer (f.eks. vegger, hyller, skap osv.), kan Bluetooth®-rekkevidden være betydelig mindre.

Systemforutsetninger GCY 42

Mobil enhet (nettbrett,smarttelefon)	Android 6.0 (og høyere)
	iOS 11 (og høyere)

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Montering og drift

Energiforsyning

Ta av dekselet til Bluetooth® Low Energy Module GCY 42 på elektroverktøyet, for eksempel med en skrutrekker eller en stor mynt. Ved bruk av uegnede gjenstander kan elektronikken eller dekselet bli skadet.

- Følg figurene på illustrasjonssidene første gang du tar produktet i bruk og etter skifte av batteri (1). Følg i denne forbindelse følgende instruksjoner.

Første gangs bruk

(se bilde A1-A5)

Merknad: Oppbevar plassholderen (3) til GCY 42 på et trygt sted. Sett inn plassholderen igjen hvis du skal gi elektroverktøyet uten GCY 42 til andre.

Sett inn batteriet (1) i GCY 42 (2) med plusspolen opp. Det er ikke nødvendig å trykke inn batteriet. Det låses ikke automatisk. Det låses i den beregnede posisjonen først når dekselet lukkes.

For å initialisere GCY 42 etter at den er satt inn, trykker du på elektroverktøyets på/av-bryter.

Skifte batteri

(se bilde B1-B4)

Ta ut det brukte batteriet (1) bare ved hjelp av fingrene.

Merknad: Snu eventuelt på elektroverktøyet for å gjøre det lettere å ta ut GCY 42.

Igangsetting

Umiddelbart etter at batteriet (1) er satt inn og på/av-bryteren på elektroverktøyet er trykt, avgir GCY 42 et kontinuerlig signal. Bluetooth®-signalet blir først brutt når batteriet er tomt eller defekt, eller tas ut.

Ytterligere informasjon får du direkte i appen fra Bosch.

Installere og konfigurere appen

For å kunne bruke GCY 42 må du først installere appen Bosch Toolbox.

- Last ned appen Bosch Toolbox fra en appbutikk (Apple App Store, Google Play Store).

Merknad: Forutsetter brukerkonto i appbutikken.

• Velg underpunktet MyTools i appen.
• Deretter kobler elektroverktøyet til den mobile enheten som vist på skjermen til den mobile enheten.

Merknad: Gjennomgå hele instruksjonen i appen først. Da får du bedre oversikt over hvordan du kobler til og hvordan du bruker Connectivity-funksjonene.

Dataoverføring via Bluetooth®

GCY 42 har et regelmessig sendeintervall. Avhengig av omgivelsene kan det kreves opptil tre sendeintervaller før GCY 42 blir registrert. Hvis GCY 42 ikke blir registrert, kontrollerer du følgende:

• Er avstanden til den mobile enheten for stor? Reduser avstanden mellom den mobile enheten og GCY 42.
• er batteriet for svakt eller tomt? Skift ut batteriet.
• Slå Bluetooth® av og deretter på igjen på den mobile enheten. Kontroller om GCY 42 blir registrert.

Service og vedlikehold

Vedlikehold og rengjøring

Fjern skitt med en pensel. Bruk ikke rengjørings- eller løsemidler.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på

www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Norsk | 129

Du finner adresser til andre verksteder på:

GCY 42-modul, tilbehør og emballasje skal leveres til miljøvennlig resirkulering.

Elektroniske komponenter og batterier må ikke kastes sammen med vanlig husholdningsavfall!

Bare for land i EU:

Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må elektroverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EF må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.

Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
