GDS 18V450 PC Professional - Skrūvgriezis BOSCH - Bezmaksas lietošanas instrukcija

Produkta tips	Bezvadu triecienskrūvgrieznis
Zīmols	Bosch Professional
Modelis	GDS 18V-450 PC
Kategorija	Triecienskrūvgrieznis
Nominālais spriegums	18 V
Akumulatora tehnoloģija	Litija-jona (Bosch 18 V sistēma)
Tukšgaitas ātrums	0 – 2400 apgr./min
Sitiena frekvence	0 – 3200 sitieni/min
Maks. griezes moments	450 Nm
Skrūvēšanas jauda	M6 – M16 (mehāniskās skrūves)
Patrona	Sešstūrains 1/4" (6,35 mm)
Savienojamība	Bluetooth® Low Energy (GCY 42 modulis)
Saderīga lietotne	Bosch Toolbox (Android 6.0+, iOS 11+)
Svars	1,7 kg (ar 4,0 Ah akumulatoru)
Izmēri (G x P x A)	133 x 73 x 253 mm
Apgaismojums	Iebūvēta LED
Aizsardzība	Pastiprināts korpuss, aizsardzība pret putekļiem
Darba temperatūra	-20 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Tīrīšana	Notīrīt ar otu, neizmantot šķīdinātājus
Rezerves daļas	Pieejamas vietnē bosch-pt.com, 10 ciparu atsauce
Pēcpārdošanas serviss Francijā	Tiešsaistes SAV, tālr. 09 70 82 12 26
Piegādes saturs	Iekārta, Bluetooth modulis GCY 42, akumulators un lādētājs nav iekļauti

Bieži uzdotie jautājumi - GDS 18V450 PC Professional BOSCH

Kā savienot GDS 18V-450 PC skrūvgriezi ar viedtālruni?

Vispirms instalējiet lietotni Bosch Toolbox (pieejama App Store un Google Play). Pēc tam ievietojiet CR2032 pulksteņa bateriju Bluetooth GCY 42 modulī un ieslēdziet skrūvgrieža slēdzi. Atveriet lietotni un izpildiet norādījumus apakšizvēlnē MyTools.

Kādu pulksteņa bateriju izmantot Bluetooth modulim?

Izmantojiet tikai CR2032 pulksteņa bateriju (litija 3 V). Neizmantojiet citas baterijas un nemēģiniet to uzlādēt.

Ko darīt, ja Bluetooth modulis netiek atklāts?

Vispirms pārbaudiet attālumu (maks. 30 m brīvā laukā). Pievietojiet viedtālruni tuvāk skrūvgriezim. Ja nepieciešams, nomainiet pulksteņa bateriju. Varat arī restartēt viedtālruņa Bluetooth.

Kā nomainīt GCY 42 moduļa pulksteņa bateriju?

Noņemiet moduļa vāciņu (pagrieziet ar monētu). Izņemiet izlietoto bateriju ar pirkstiem. Ievietojiet jauno bateriju ar pozitīvo polu uz augšu. Aizveriet vāciņu. Pēc tam ieslēdziet skrūvgrieža slēdzi, lai inicializētu moduli.

Kādus skrūvju veidus var izmantot ar šo skrūvgriezi?

Skrūvgriezis pieņem 1/4" sešstūra uzgaļus. Piemērots mehāniskajām skrūvēm ar diametru M6 līdz M16. Maksimālais griezes moments 450 Nm ļauj pievilkt un atskrūvēt uzgriežņus kokā, metālā un betonā.

Kādi ir svarīgi drošības noteikumi?

Pirms lietošanas pilnībā izlasiet instrukciju. Valkājiet dzirdes un acu aizsardzību. Turiet pulksteņa baterijas bērniem nepieejamā vietā: ja norij, nekavējoties konsultējieties ar ārstu. Nemetiet baterijas ugunī.

Kā tīrīt skrūvgriezi un Bluetooth moduli?

Izmantojiet otu, lai noņemtu netīrumus. Neizmantojiet mazgāšanas līdzekļus vai šķīdinātājus. Neiegremdējiet ierīci ūdenī.

Kur atrast rezerves daļas?

Apmeklējiet www.bosch-pt.com. Tur atradīsiet sprādzienveida skatus un tiešsaistes veikalu. Lai pasūtītu, jums ir nepieciešama 10 ciparu atsauce no identifikācijas plāksnītes.

Kā sazināties ar Bosch pēcpārdošanas servisu Francijā?

Lietotājiem: 09 70 82 12 26 (bezmaksas numurs) vai pa e-pastu [e-mail]. Izplatītājiem: 01 43 11 90 06.

Kā utilizēt ierīci tās kalpošanas laika beigās?

Neizmietiet ierīci, piederumus vai baterijas kopā ar sadzīves atkritumiem. Nododiet tos atkritumu savākšanas punktā vai veikalā. Ievērojiet vietējos noteikumus. Dodiet priekšroku remontam vai ziedojumam.

LIETOŠANAS INSTRUKCIJA GDS 18V450 PC Professional BOSCH

Instrukcijas oriģinālvalodā

Oriģinālā instrukcija

Ķīniešu (vienkāršotā): oriģinālā lietošanas instrukcija

Ķīniešu (tradicionālā): oriģinālā lietošanas instrukcija

Korejiešu: oriģinālā lietošanas instrukcija

Latviešu .... Lappuse 339

Lai varētu ar GCY 42 strādāt droši un bez riska, rūpīgi izlasiet un ievērojiet visus norādījumus. Saglabājiet šos norādījumus un, ja nododat GCY 42 tālāk, nododiet tos līdzi.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

Latviešu

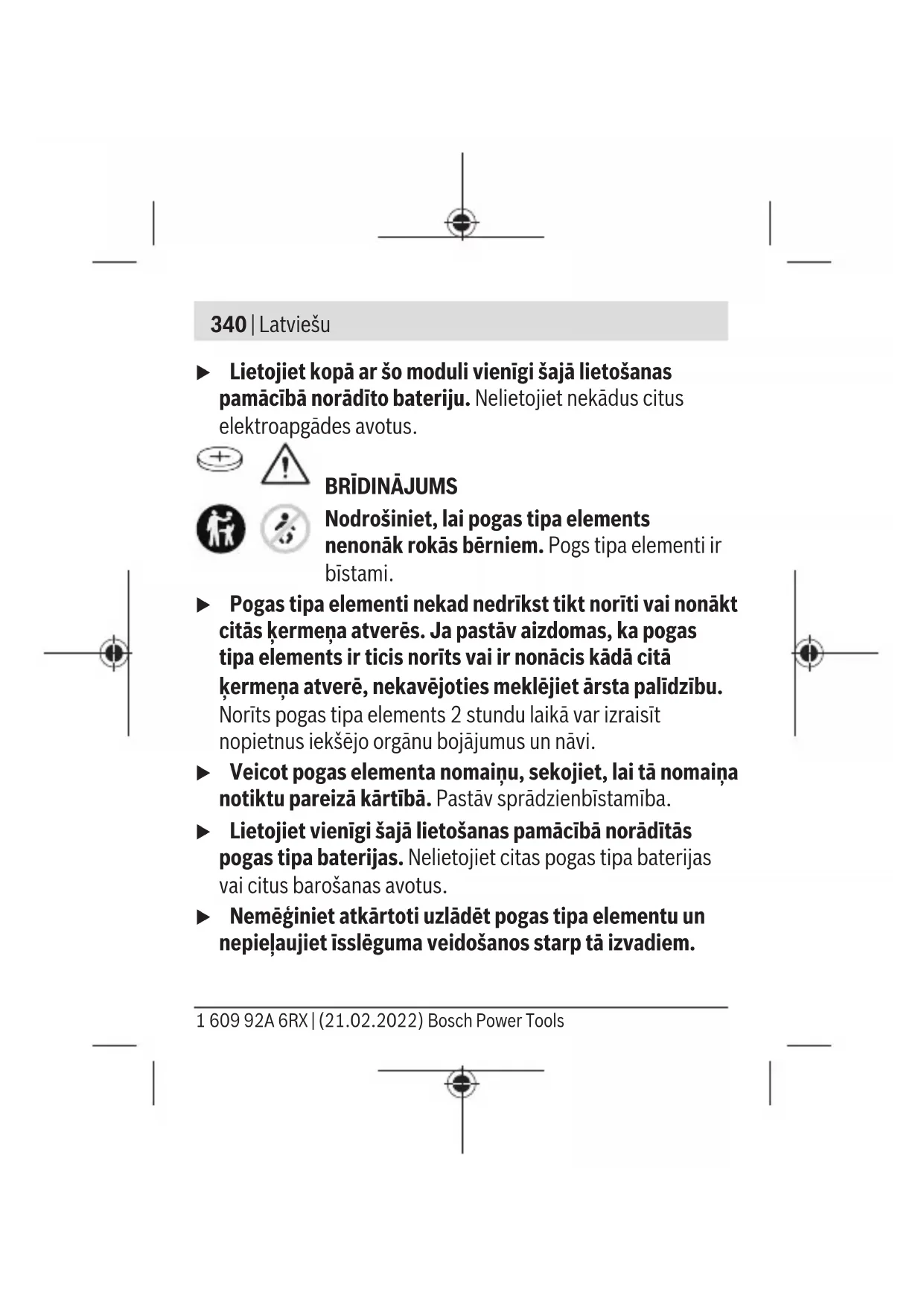

▶ Lietojiet kopā ar šo moduli vienīgi šajā lietošanas pamācībā norādīto bateriju. Nelietojiet nekādus citus elektroapgādes avotus.

BRĪDINĀJUMS

Nodrošiniet, lai pogas tipa elements nenonāk rokās bērniem. Pogas tipa elementi ir bīstami.

▶ Pogas tipa elementi nekad nedrīkst tikt norīti vai nonākt citās ķermeņa atverēs. Ja pastāv aizdomas, ka pogas tipa elements ir ticis norīts vai ir nonācis kādā citā ķermeņa atverē, nekavējoties meklējiet ārsta palīdzību. Norīts pogas tipa elements 2 stundu laikā var izraisīt nopietnus iekšējo orgānu bojājumus un nāvi. ▶ Veicot pogas elementa nomaiņu, sekojiet, lai tā nomaiņa notiktu pareizā kārtībā. Pastāv sprādzienbīstamība. Lietojiet vienīgi šajā lietošanas pamācībā norādītās pogas tipa baterijas. Nelietojiet citas pogas tipa baterijas vai citus barošanas avotus. ▶ Nemēģiniet atkārtoti uzlādēt pogas tipa elementu un nepieļaujiet īsslēguma veidošanos starp tā izvadiem.

Latviešu | 341

Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus.

▶ Nolietotos pogas tipa elementus izņemiet un utilizējiet atbilstoši spēkā esošajiem noteikumiem. Nolietotie pogas tipa elementi var zaudēt hermētiskumu un šī iemesla dēļ bojāt izstrādājumu vai savainot cilvēkus. ▶ Nepārkarsējiet pogas tipa elementu un nemetiet to ugunī. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. ▶ Nebojājiet un neizjauciet pogas tipa elementu. Pogas tipa elements var zaudēt hermētiskumu, sprāgt, aizdegties un savainot cilvēkus. ▶ Neļaujiet bojātajam pogas tipa elementam nonākt saskarē ar ūdeni. Izplūdušajam litijam saskaroties ar ūdeni, var veidoties ūdeņradis, kas var izraisīt aizdegšanos, sprādzienu vai savainot cilvēkus.

Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uzņēmuma Bluetooth SIG, Inc. reģistrēta preču zīme un īpašums. Uzņēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.

342 | Latviešu

Pārtrauciet lietot Bluetooth® moduli, ja tā vāciņu vairs nav iespējams aizvērt; šādā gadījumā izņemiet pogas tipa elementu un nodrošiniet modulim nepieciešamo remontu.

Izstrādājuma un tā funkciju apraksts

Pielietojums

Bluetooth® Low Energy Module GCY 42 dod iespēju personalizēt elektroinstrumentu un pārbaudīt tā statusu, kā arī pārsūtīt iestatījumus un datus, izmantojot Bluetooth® radio tehnoloģiju. Datu pārsūtīšana jāsaskaņo ar instrumenta lietotāju. Informācija par piedāvājamo savienojamības funkciju ir atrodama lietotnē Bosch Toolbox, kā arī izmantojamā elektroinstrumenta lietošanas pamācībā.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst grafiskajās lappusēs sniegtajiem attēliem.

(1) Pogas tipa baterija (2) Bluetooth® Low Energy Module GCY 42

Latviešu | 343

(3) Vietturis ^a) (4) Pārsegs Bluetooth® Low Energy Module GCY 42 ^a)

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Bluetooth®Low Energy modulus	GCY 42
Izstrādājuma numurs	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Darba temperatūra -20°C ... +50°C
Glabāšanas temperatūra -20°C ... +70°C
Izmērs 7 x 30 x 30 mm
Svars atbilstīgi EPTA-Procedure 01: 2014	0,01 kg
Datu pārsūtīšana

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

Bluetooth®Low Energy modulis		GCY 42
Bluetooth® Bluetooth®4.2 (energotaupīgā tehnologija)A)
Signāla sniedzamība maks. 30 m		B)
Izmantotais frekvenču diapazons		2402–2480 MHz
Izejas jauda < 1 mW
Elektrobarošana
Baterija Pogas tipa elements (3 V litija baterija CR 2032)
Bateriju darbības resurss, apt.		24 mēneši

A) Mobilajām gala ierīcēm ir jābūt saderīgām ar Bluetooth® Low Energy ierīcēm (versija 4.2) un jāatbalsta profils Generic Access Profile (GAP).

B) Signāla sniedzamība var ievērojami mainīties atbilstīgi ārējiem apstākļiem, arī izmantotajai uztveršanas ierīcei. Slēgtās telpās un metāla šķēršļu (piemēram, sienas, plaukti, konstrukcijas u. c.) dēļ Bluetooth® signāla sniedzamība var būtiski samazināties.

Sistēmas prasības GCY 42

Mobilā gala ierīce (planšetdators, viedtālrunis)

Android 6.0 (vai augstāka)

iOS 11 (vai augstāka)

Montāža un lietošana

Elektrobarošana

Ar piemērotu rīku, piemēram, ar skrūvgriezi vai lielu monētu noņemiet pārsegu, kas uz elektroinstrumenta nosedz Bluetooth® Low Energy Module GCY 42 pievienošanas vietu. Izmantojot pārsega noņemšanai nepiemērotu priekšmetu, var tikt bojāta instrumenta elektroniskā daļa vai pārsegs.

– Uzsākot izstrādājuma lietošanu pēc tā iegādes vai nomainot bateriju (1), rīkojieties, kā parādīts grafiskajās lappusēs sniegtajos attēlos. Ievērojiet sekojošus norādījumus

Pirms lietošanas

(attēli A1-A5)

Piezīme. Labi uzglabājiet moduļa GCY 42 vietturi (3). Nododot elektroinstrumentu jaunam lietotājam bez moduļa GCY 42, ievietojiet tajā vietturi.

Ievietojiet bateriju (1) ar augšup vērstu plus izvadu modulī GCY 42 (2). Baterijas iespiešana nav nepieciešama; baterija fiksējas pati. Tā fiksējas paredzētajā stāvoklī, aizverot vāciņu.

Lai inicializētu moduli GCY 42 pēc baterijas ievietošanas, nospiediet elektroinstrumenta ieslēdzēju.

Baterijas nomaiņa

(attēli B1-B4)

Izņemiet nolietoto bateriju (1) tikai ar pirkstu.

Pirms baterijas pilnīgas iztukšošanās lietotne izstrādā un parāda brīdinājumu.

Moduļa GCY 42 izņemšana

(attēli C1-C2)

Izņemot moduli GCY 42 (2), nelietojiet pārāk lielu spēku.

Nelietojiet izņemšanai smailus vai asus priekšmetus.

Piezīme. Vajadzības gadījumā lietojiet elektroinstrumentu, no kura modulis GCY 42 ir vienkārši izņemams.

Lietošanas sākšana

Līdzko modulī ir ievietota baterija (1) un tiek nospiests elektroinstrumenta ieslēdzējs, modulis GCY 42 izstrādā nepārtrauktu signālu. Interfeisa Bluetooth® signāls tiek pārtraukts tikai tad, ja baterija ir nolietota vai bojāta vai arī tiek izņemta.

Sīkāku informāciju var atrast tieši Bosch lietotnē.

Lietotnes uzstādīšana un iestatīšana

Lai varētu lietot moduli GCY 42, vispirms jāuzstāda lietotne Bosch Toolbox.

– Lejupielādējiet lietotni Bosch Toolbox no kāda no lietotņu interneta veikaliem (Apple App Store, Google Play Store). Piezīme. Attiecīgajā lietotņu interneta veikalā jābūt atvērtam lietotāja kontam. – Nobeigumā izvēlieties lietotnē apakšpunktu MyTools. – Uz mobilās gala ierīces displeja tiek parādīti visi turpmākie soli elektroinstrumenta savienošanai ar gala ierīci.

Piezīme. Vispirms pilnībā izlasiet lietotnes pamācību. Tas ļaus Jums gūt labāku priekšstatu par savienojuma veidošanas gaitu un savienojamības funkciju pielietošanu.

Datu pārsūtīšana caur interfeisu Bluetooth®

Modulis GCY 42 regulāri veido raidīšanas intervālu. Atkarībā no apstākļiem, var būt nepieciešami vairāki raidīšanas intervāli, pirms modulis GCY 42 tiek atpazīts. Ja modulis GCY 42 netiek atpazīts, veiciet sekojošas pārbaudes.

• Vai attālums līdz mobilajai gala ierīcei nav pārāk liels? Samaziniet attālumu starp mobilo gala ierīci un moduli GCY 42. – Vai baterija nav nolietojusies vai iztukšota? Nomainiet bateriju. – Izslēdziet un no jauna ieslēdziet interfeisu Bluetooth® savā mobilajā gala ierīcē. Pārbaudiet, vai modulis GCY 42 tagad ir atpazīts.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Moduļa tīrīšanai izmantojiet otu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie moduļi GCY 42, to piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroniskos izstrādājumus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Drošības norādījumi

Ar šo Robert Bosch Power Tools GmbH deklarē, ka radioiekārta GCY 42 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē:

CE

VII
