사용 설명서 ANGLE EXACT 29 CF Professional BOSCH

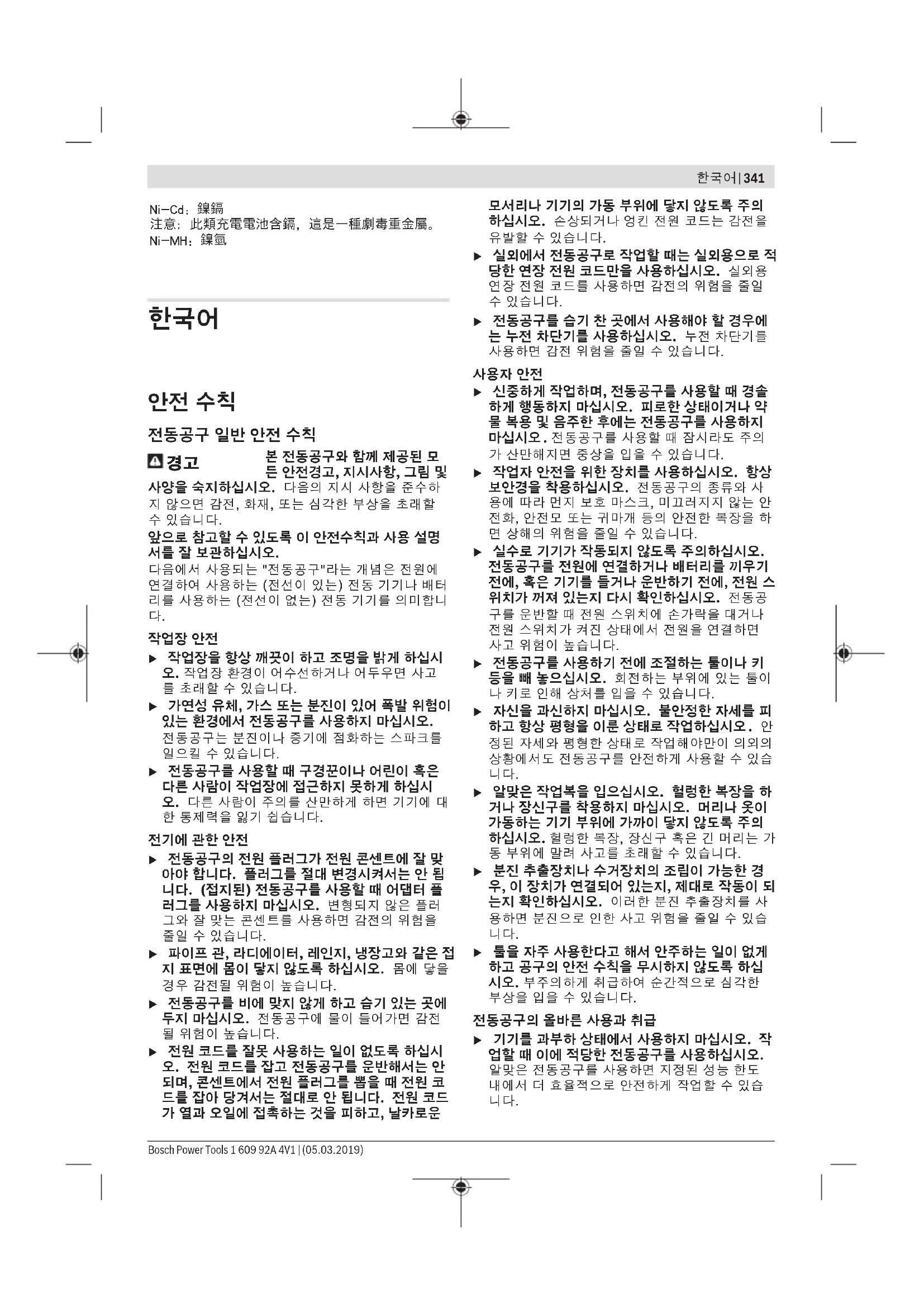

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 오. 다른 사람이 주의를 산만하게 하면 기기에 대 한 통제력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드 가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스 위치가 꺼져 있는지 다시 확인하십시오. 전동공 구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되 는지 확인하십시오. 이러한 분진 추출장치를 사 용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)342 | 한국어 u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능 에 중요한 부품이 손상되지 않았는지 확인하십시 오. 손상된 기기의 부품은 전동공구를 다시 사용 하기 전에 반드시 수리를 맡기십시오. 제대로 관 리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사 용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분 야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다. 충전 전동공구의 올바른 사용과 취급 u 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품 의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있

u 각 전동공구용으로 나와있는 배터리만을 사용하 십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다. u 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다. u 배터리를 잘못 사용하면 누수가 생길 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십 시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자 극을 주거나 화상을 입힐 수 있습니다. u 손상된 배터리 또는 공구를 사용하지 마십시오. 손상되었거나 개조된 배터리는 예기치 못한 특성 으로 인해 화재, 폭발 또는 부상의 위험을 초래할

u 배터리 또는 공구가 화기 또는 지나치게 높은 온 도에 노출되지 않도록 하십시오. 화기 또는 130 °C 이상의 온도에 노출되면 폭발할 위험이 있습

u 충전 지침을 준수하고 지침에 제시된 범위를 벗 어난 온도에서 충전하지 마십시오. 제시된 범위 를 벗어난 부적절한 온도에서 충전할 경우 배터 리가 손상되어 화재 발생의 위험이 증가됩니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

u 손상된 배터리는 절대 수리하지 마십시오. 배터 리 수리는 제조사 또는 공인 서비스센터에서만 진행할 수 있습니다. 스크류 드라이버 관련 안전 수칙 u 파스너가 숨겨진 배선에 접촉할 가능성이 있는 작업을 수행할 경우, 전동공구의 절연된 손잡이 면만 잡으십시오. 파스너가 "전류가 흐르는" 전선 에 접촉되면, 전동공구의 노출된 금속 부품에 "전 류가 흐르는" 상태로 만들어 작업자가 감전될 수

u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전 력 공급회사에 문의하십시오. 전선에 접하게 되 면 화재나 전기 충격을 야기할 수 있습니다. 가스 관을 손상시키면 폭발 위험이 있습니다. 수도관 을 파손하게 되면 재산 피해를 야기할 수 있습니

u 전동 공구를 잘 잡으십시오. 스크류를 조이거나 풀 때 잠깐 동안 높은 반력 토크가 발생할 수 있습

u 작업물을 잘 고정하십시오. 고정장치나 기계 바 이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었 는지 확인하십시오. 삽입공구가 걸리거나 전동공 구에 대한 통제가 어려워질 수 있습니다. u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하 거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. u 배터리를 분해하지 마십시오. 단락이 발생할 위

u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다. 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools한국어 | 343 배터리를 태양 광선 등 고열에 장시간 노 출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다. u 툴 홀더에 끼워진 비트가 물리면 즉시 전동공구 스위치를 끄십시오. 반동을 유발할 수 있는 강한 반동력이 생길 수 있습니다. 전동공구가 과부하 된 상태이거나 또는 작업하려는 소재에 걸렸을 경우 비트가 물립니다.

연마, 절단, 샌딩, 드릴 작업 및 이와 유사한 작업 시 발생하는 분진은 암 또는 기형을 유발하거나 돌연변이 발생률 을 높일 수 있습니다. 해당 분진에 함유되어 있는 일

납 성분 함유 페인트 및 광택제 속의 납, 벽돌, 시멘 트 속 및 다른 미장 작업 시 사용되는 규조토 결정 체, 화학 처리된 목재 속의 비소 및 크롬. 발병 위험 정도는 이러한 물질에 얼마나 자주 노출되는지 여부 에 따라 달라집니다. 발병 위험을 줄이기 위해서는 해당 보호장비를 갖추고 통풍이 잘 되는 공간에서 작업해야 합니다(예: 초소형 분진 미립자도 걸러주 는 특수 설계된 호흡용 보호구 이용). u 실수로 전원을 켜는 일이 없게 하십시오. 배터리 를 끼우기 전에 전원 스위치가 꺼짐 위치에 있는 지 확인하십시오. 전원 스위치를 잡고 전동공구 를 운반하거나 스위치가 켜진 상태에서 전동공구 에 배터리를 끼우면 사고가 발생할 수 있습니다. u 반드시 마모되지 않고 결함이 없는 비트만 사용 하십시오. 손상된 비트가 부러져 다칠 수 있으며 물적 손해를 입을 수 있습니다. u 비트를 끼울 때 툴 홀더에 단단히 끼워졌는지 확 인하십시오. 비트가 툴 홀더에 꽉 끼워져 있지 않 으면 다시 빠져 나와 제어가 불가능해 질 수 있습

u 긴 나사못을 돌려 끼울 때, 나사못 및 사용하는 비 트 종류에 따라 미끄러질 위험이 있으므로 주의 하십시오. 긴 나사못은 제어하기 어려운 경우가 많으며, 돌려 끼울 때 나사못이 미끄러져 부상 당 할 위험이 있습니다. u 전동공구의 전원을 켜기 전에 설정되어 있는 회 전 방향에 유의하십시오. 예를 들어 나사못을 풀 려고 할 때 회전 방향이 나사못이 돌려 끼워지는 방향으로 설정되어 있는 경우, 전동공구가 제어 할 수 없는 상태로 격렬하게 움직일 수 있습니다. u 본 전동공구는 드릴 머신으로 사용하지 마십시 오. 작동 정지 클러치가 있는 전동공구는 드릴 작 업에 적합하지 않습니다. 이 클러치는 자동으로 경고 없이 차단할 수 있습니다.

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 정해진 크기와 성능 범위 내에서 볼 트와 너트 그리고 다른 나사산이 있는 조임장치를 조이고 푸는 데 사용해야 합니다. 본 전동공구는 드릴 머신으로 사용하기에 적합하지 않습니다. 인명 및 재산 피해를 방지하기 위해 절대 로 작동 정지 클러치가 있는 전동공구를 드릴 작업 을 하는 데 사용해서는 안 됩니다.

ANGLE EXACT 14CF | 22CF | 29CF

본 전동공구는 좌회전할 때 속도가 느리기 때문에 개방된 납작한 드라이브와 함께 사용해야 합니다. 파이프 라인과 같이 접근할 수 있는 측면에서만 볼 트 체결 작업을 진행할 수 있습니다. 볼트 체결을 푸는 작업에는 적합하지 않습니다. 본 전동공구는 드릴 머신으로 사용하기에 적합하지 않습니다. 인명 및 재산 피해를 방지하기 위해 절대 로 작동 정지 클러치가 있는 전동공구를 드릴 작업 을 하는 데 사용해서는 안 됩니다.

제품의 주요 명칭에 표기되어 있는 번호는 기기 그 림이 나와있는 면을 참고하십시오. (1) 장착 액세서리(임팩트 소켓 등) (2) 툴 홀더 (3) 앵글 드라이버 헤드 (4) 양구 스패너, 렌치 사이즈 27 mm (5) 앵글 헤드 플랜지의 스패너 면 (6) 양구 스패너, 렌치 사이즈 22 mm (7) 토크 설정용 슬라이더 (8) 걸이 고리 (9) 조임 상태 LED 표시기 (10) LED 표시기, 배터리 충전 상태 (11) APT 플러그 접촉 부위가 있는 배터리 (12) 배터리 해제 버튼 (13) 전원 스위치 (14) 회전방향 선택 스위치 (15) 걸이 고리 고정용 홈 (16) LED 홀더 (17) 표시 링 (18) 작업 램프 (19) 슬리브 너트의 스패너 면 (20) 잠금 너트 (21) 충전기 (22) 전원 플러그 (23) 충전기의 녹색 LED 표시기 (24) 충전기의 적색 LED 표시기 (25) 4EXACT의 전압 어댑터용 연결 소켓 (26) D-Sub-연결 플러그 (27) D-Sub-연결 플러그의 나사 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)344 | 한국어 (28) 전압 어댑터 (29) 순간 교환 척 (30) 조절 공구 (31) 육각키 (32) 조절판 (33) 스프링 링 (34) 하우징 커버의 빈 공간 (35) 손잡이(절연된 손잡이 부위)

산업용 충전 앵글 렌치 ANGLE EXACT

ISO 5393에 따른 경질/연질 스크류 작업 시 최

Nm 2/2 3/3 6/6 무부하 속도 n

IP 20 IP 20 IP 20 산업용 충전 앵글 드라이버 ANGLE EXACT

ISO 5393에 따른 경질/연질 스크류 작업 시 최

Nm 7/7 9/9 15/15 무부하 속도 n

IP 20 IP 20 IP 20 산업용 충전 앵글 렌치 ANGLE EXACT

ISO 5393에 따른 경질/연질 스크류 작업 시 최

Nm 17/13 23/20 30/28 무부하 속도 n

IP 20 IP 20 IP 20 산업용 충전 앵글 렌치 ANGLE EXACT 14CF 22CF 29CF

우회전 시 경질 스크류 작업의 최대 토크

Nm 10 16 20 우회전 시 무부하 속도 n

IP 20 IP 20 IP 20 A) 좌회전할 경우 전동공구가 느려지며 낮은 토크로 작동합니다. 납작한 드라이브의 감속비에 따라 비트의 속도와 토크가

ISO 5393에 따른 경질 스 크류 작업 시 최대 토크 Nm 20 25 30 20 20 EPTA-Procedure 01:2014에 따른 중량 kg 0.23 0.23 0.27 0.23 0.23 직선형 드라이버 헤드 SWF 1/4"

ISO 5393에 따른 경질 스크류 작업 시 최대 토크 Nm 6 EPTA-Procedure 01:2014에 따른 중량 kg 0.22

EN62841-2-2 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 일반적으로 70 dB(A) 입니다. 오차 K=3 dB. 작업 시 소음레벨이 80 dB(A)을 초과할 수 있습니다. 귀마개를 착용하십시오! 총진동값 a

(3방향의 벡터합)과 오차 K는 EN62841-2-2 에 따라 산출됩니다: 스크류 작업:

지침서에 제시된 진동 레벨 및 소음 배출량은 유럽 표준 EN 에서 지정한 절차에 따라 측정되었으며, 전 동공구를 서로 비교할 때 활용할 수 있습니다. 진동 레벨 및 소음 배출량을 임의로 평가할 때도 사용할

제시된 진동레벨 및 소음 배출량은 전동공구의 주된 용도를 나타냅니다. 전동공구를 다른 용도에 사용하 거나 다른 공구 비트를 사용한 경우, 혹은 점검이 제 대로 이뤄지지 않은 경우, 진동 레벨 및 소음 배출량 에 차이가 발생할 수 있습니다. 이로 인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량이 현저히 증

진동 레벨 및 소음 배출량을 정확하게 평가하기 위 해서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실 제로 작동하지 않은 시간을 고려해야 합니다. 이로 인해 전 작업 시간에 걸친 진동 레벨 및 소음 배출량 이 현저히 감소될 수 있습니다. 진동 작용으로부터 작업자를 안전하게 보호하기 위 해 추가적으로 다음과 같은 안전 조치가 필요합니 다: 전동공구 및 공구 비트 점검, 손의 온도 유지, 작

본 산업용 충전 앵글 렌치는 삽입공구, 앵글 드라이 버 헤드, 직선형 드라이버 헤드, 배터리 팩, 충전기, 정전압 조정기 또는 전압 어댑터 없이 배송됩니다. 전압 어댑터는 반드시 보쉬 산업용 충전 앵글 렌치 를 정전압 조정기 4EXACT에 연결하는 데에만 사용

Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)346 | 한국어 본 산업용 충전 앵글 렌치는 삽입공구, 납작한 드라 이브, 중간 플랜지, 충전지 팩, 충전기, 정전압 조정 기 또는 전압 어댑터 없이 배송됩니다. 전압 어댑터는 반드시 보쉬 산업용 충전 앵글 렌치 를 정전압 조정기 4EXACT에 연결하는 데에만 사용

본 전동공구는 밀폐된 사용 공간에서 작 동하는 용도로만 사용할 수 있습니다. 완벽한 작동을 위해서는 주변 온도가–5 °C ~ +50 °C (23 °F ~ 122 °F) 사이에 있어야 하며, 상대 습도는 이슬이 맺히지 않은 상태로 20 % ~ 95 % 사이에 있어야 합니다. 배터리는 0 °C (32 °F) ~ 45 °C (113 °F) 사이의 온 도에서 보관해야 배터리 셀의 손상을 막을 수 있습

앵글 드라이버 헤드 조립 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 |

이 산업용 충전 앵글 렌치의 경우 먼저 이에 맞는 앵 글 드라이버 헤드 (참조 „제품 사양“, 페이지344) 를 조립해야 합니다. u 드라이버 헤드를 조립, 조절 혹은 분해하기 전에 반드시 회전방향 선택 스위치가 중간에 놓여 있 도록 하거나(시동 잠금장치) 또는 배터리를 전동 공구에서 빼 놓아야 합니다. 양구 스패너 (6) 를 통해 전동공구 앵글 헤드 플랜 지의 스패너 면 (5) 에 고정합니다. u 본 전동공구를 절대로 하우징 커버에 고정해서는

앵글 드라이버 헤드 (3) 를 원하는 위치에 놓고, 양 구 스패너 (4) 로 스패너 면 (19) 에 대고 슬리브 너 트를 돌려 고정합니다. 이때 양구 스패너 (6) 를 통해 앵글 헤드 플랜지가 따라 돌아가지 않도록 잡아 주어야 합니다.

ANGLE EXACT 14CF | 22CF | 29CF

이 산업용 충전 앵글 렌치에는 먼저 적당한 납작한 드라이브를 조립해야 합니다. 다양한 납작한 드라이 브는 전문 대리점에서 구매할 수 있습니다. 적당한 납작한 드라이브와 관련된 사항은 전문 대리 점에 문의해 주십시오. u 납작한 드라이브의 조립 설명서를 참고하십시오.

걸이 고리 (8) 를 사용하여 전동공구를 걸이 장치에 고정할 수 있습니다. 걸이 고리 (8) 를 전동공구에 올려 놓고, 걸리는 소 리가 나도록 홈 (15) 에 끼웁니다. u 정기적으로 걸이 고리의 상태와 걸이 장치의 걸 이 상태를 점검하십시오.

지침: 충전기와 배터리는 공급 내역에 포함되어 있

그림에 나와있는 전원 플러그가 귀하의 전동공구 플 러그와 상이할 수 있습니다. u 충전기 및 배터리가 각 국가의 해당 배선망에 적 합한 것인지 확인해 보십시오. 충전기 AL 2450 DV(그림A 참조) 충전기 (21) 를 전원 플러그 (22) 를 이용해 전원에 연결한 후, 배터리 (11) 를 충전기의 올바른 충전 슬 롯 위치에 끼우십시오. u 배터리를 끼울 때/분리할 때 힘을 가하지 마십시 오. APT(Akku Pack Top) 플러그 접촉 부위가 있 는 배터리는 전동공구나 충전기에 한 방향으로만 끼울 수 있도록 설계되어 있습니다. 녹색 LED 표시기 (23) 가 깜박이기 시작합니다. 충 전 전류의 움직임을 보여줍니다. 배터리가 완전히 충전되면 충전 과정은 자동으로 중단됩니다. 녹색 LED 표시기가 더 이상 깜박이지 않고 지속적으로 켜져 있으면 충전 과정이 완료된 것입니다. 신호음 이 약 2초간 울리면 배터리가 완전히 충전된 것입니

적색 LED 표시기 (24) 가 지속적으로 점등되면 충 전 전류가 줄어든 상태로 충전되고 있음을 나타냅니 다. 적색 LED 표시기가 깜박이면, 충전 진행이 불가

LED 표시기가 점등되지 않음 충전기의 전원 플러그가 (제대로) 끼워지지 않았

전원의 전압을 확인하고, 경우에 따라 충전기를 보 쉬 전동공구 전문 서비스 센터에 맡겨 점검하십시

냉각 또는 가열을 통해 배터리 온도를 허용되는 온도 범위 0 °C (32 °F) ~ 45 °C (113 °F)에 있

배터리를 여러 번 끼웠다 가 분리하여 배터리 접촉 부위를 깨끗이하고, 필요 에 따라 배터리를 교환하

배터리가 고장입니다 배터리를 교환하십시오 배터리가 (제대로) 끼워

배터리를 (완전히) 배터 리 충전 슬롯에 끼우십시

17 | 22CF | 23 | 29CF | 30 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools한국어 | 347 지침: 산업용 충전 앵글 렌치는 배터리 구동을 위해 정전압 조정기를 이용하여 작동할 수도 있습니다. 그림에 나와있는 전원 플러그가 귀하의 전동공구 플 러그와 상이할 수 있습니다. u 정전압 조정기가 각 국가의 해당 배선망에 적합 한 것인지 확인해 보십시오. 정전압 조정기 4EXACT 및 적합한 전원 플러그 외 에도 렌치와 동일한 정격 전압을 갖는 전압 어댑터

u 정전압 조정기의 전압(LED 표시기)이 드라이버 의 전압과 동일해야 합니다. 본 정전압 조정기는 전압이 9.6 V ~ 14.4 V에 이르는 보쉬 EXACT,

ANGLE EXACT 및 BT-EXACT 시리즈의 산업용

충전 드라이버용으로만 사용할 수 있습니다. 그 렇지 않을 경우 화재 및 폭발의 위험이 있습니다.

지침: 공급 시 배터리와 전압 어댑터가 전동공구에 끼워져 있지 않다는 것에 주의하십시오. u 배터리를 절대 충전 공구에 보관하지 마십시오. 배터리를 별도로 보관해야 수명이 오래 가며 충 전이 훨씬 잘 됩니다. 오랫동안 사용하지 않았던 배터리를 사용하기 전에 완전히 충전해야 하는 것을 잊지 마십시오.

배터리를 전동공구에 끼우기 전에 이에 적당한 충전 기에서 충전하십시오. 충전 과정에 대한 자세한 설 명은 충전기의 사용 설명서 및 본 설명서의 지침을 참조하십시오 (참조 „충전 과정“, 페이지346). 배터리에는 NTC 온도 모니터링 장치가 있어 0 °C (+32 °F) ~ 45 °C (+113 °F) 사이의 온도 범위에서 만 충전이 가능합니다. 이로 인해 배터리의 수명을 연장할 수 있습니다. 제대로 사용하는 경우 배터리 는 최대 3000회까지 다시 충전할 수 있습니다. 새로 구매하거나 혹은 장기간 사용하지 않은 배터리 는 5회 정도 충전 및 방전 과정을 거친 후에야 완전 한 성능을 보입니다. 배터리는 전동공구의 LED 표 시기 "배터리 충전 상태"가 적색으로 점등되었을 경 우에만 재충전하는 것이 좋습니다. 배터리 삽입 및 분리하기 회전방향 선택 스위치 (14) 를 중간 위치로 미십시 오. 이렇게 하면 전원 스위치 (13) 가 "꺼짐" 위치에 서 차단되어 전동공구가 돌발적으로 켜지는 것을 방

충전된 배터리 (11) 를 전동공구의 손잡이 쪽으로

배터리가 올바른 위치에 끼워져 있는지, 해제 버튼 (12) 이 전동공구 손잡이에 확실히 끼워져 있는지

u 배터리를 끼울 때/분리할 때 힘을 가하지 마십시 오. APT(Akku Pack Top) 플러그 접촉 부위가 있 는 배터리는 전동공구나 충전기에 한 방향으로만 끼울 수 있도록 설계되어 있습니다. 배터리 (11) 탈착하려면, 해제 버튼 (12) 의 양쪽 면 을 누른 상태에서 배터리를 손잡이 아래로 당기면

전압 어댑터 삽입 및 분리하기 (그림C 참조)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 |

17 | 22CF | 23 | 29CF | 30 전동공구의 정격 전압에 맞는 전압 어댑터를 선택하

전압 어댑터는 전압에 따라 D-Sub 연결 플러그 (26) 하우징의 색상으로 구분할 수 있습니다. 9.6‑V 전압용 D-Sub 연결 플러그 하우징은 연한 청색이고 14.4‑V 전압용 D-Sub 연결 플러그 하우징은 검정색

u 전압 어댑터 (28) 는 반드시 정전압 조정기가 꺼 진 상태에서 혹은 정전압 조정기에 연결 플러그 (26) 가 분리된 상태에서만 산업용 충전 앵글 렌 치에 조립하거나 분해하여야 합니다. 회전방향 선택 스위치 (14) 를 중간 위치로 미십시 오. 이렇게 하면 전원 스위치 (13) 가 "꺼짐" 위치에 서 차단되어 전동공구가 돌발적으로 켜지는 것을 방

전압 어댑터 (28) 를 전동공구의 손잡이쪽으로 미 십시오. 전압 어댑터가 올바른 위치에 끼워져 있는 지, 해제 버튼 (12) 이 전동공구 손잡이에 확실히 끼 워져 있는지 확인해 보십시오. 그리고 나서 귀하의 전동공구에 적합한 전압 어댑터 의 연결 플러그 (26) 를 연결 소켓 (25) 에 끼우십시 오. 연결 소켓 (25) 에 있는 연결 플러그 (26) 를 두 개의 나사 (27) 를 손으로 단단히 조여 고정시키십

전압 어댑터를 빼내려면 스위치가 꺼진 정전압 조정 기 연결 플러그 (26) 에 있는 두 개의 나사 (27) 를 풀고, 연결 소켓 (25) 에서 연결 플러그를 당기십시

그리고 나서 해제 버튼 (12) 의 양쪽 면을 누른 상태 에서 전압 어댑터 (28) 를 전동공구의 손잡이 아래

순간 교환 척이 있는 드라이버 헤드의 경우 비트 교환(그림D 참조) u 비트를 끼울 때 툴 홀더에 단단히 끼워졌는지 확 인하십시오. 비트가 툴 홀더에 꽉 끼워져 있지 않 으면 다시 빠져 나와 제어가 불가능해 질 수 있습

ANGLE EXACT 2 | 3 | 6 이 산업용 충전 앵글 렌치의 경우 순간 교환 척(부 품 번호 0607453631)과 함께 1/4" 직선형 드라 이버 헤드가 제공됩니다. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 이 산업용 충전 앵글 렌치의 경우 순간 교환 척(부 품 번호 0607453630)과 함께 1/4" 앵글 드라이 버 헤드가 제공됩니다.

순간 교환 척 (29) 을 앞쪽으로 당기십시오. 비트 (1) 를 툴 홀더 (2) 에 끼우고 순간 교환 척에서 다

끝 부위가 맞는 삽입 비트만을 사용하십시오(1/4"-

Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)348 | 한국어 순간 교환 척에 드릴 비트를 끼우려고 하지 마십시

작동 정지 클러치가 있는 산업용 충전 앵글 렌치는 드릴 작업을 하는 데 적합하지 않습니다. 이 클러치 는 자동으로 경고 없이 차단할 수 있습니다. 클러치 차단 후 계속 드릴 작업을 진행하면, 차단 클러치가 다시 잠기기 전까지 전동공구가 손잡이에서 빠져나

순간 교환 척 (29) 을 앞쪽으로 당기십시오. 비트 (1) 를 툴 홀더 (2) 에서 분리한 후 순간 교환 척에 서 다시 손을 떼십시오. 사각 너트 드라이버 헤드의 경우 비트 교환 u 비트를 끼울 때 툴 홀더에 단단히 끼워졌는지 확 인하십시오. 비트가 툴 홀더에 꽉 끼워져 있지 않 으면 다시 빠져 나와 제어가 불가능해 질 수 있습

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 이 산업용 충전 앵글 렌치용으로 1/4" 사각 너트 앵 글 드라이버 헤드(제품 번호 0607453617) 및 3/8" 사각 너트 앵글 드라이버 헤드(제품 번호 0607453620)를 구매할 수 있습니다. ANGLE EXACT 17 | 23 | 30 이 산업용 충전 앵글 렌치의 경우 순간 교환 척(부 품 번호 0607451618)과 함께 3/8" 앵글 드라이 버 헤드가 제공됩니다.

좁은 스크류 드라이버 등을 사용하여 비트 홀더 (2) 의 사각체에 있는 핀을 안쪽으로 누르고, 비트 (1) 를 사각체 위로 밀어 넣습니다. 이때 핀이 비트의 파 진 홈에 걸리도록 해야 합니다.

비트 (1) 의 홈에 있는 핀을 안쪽으로 누른 상태로, 비트를 비트 홀더 (2) 에서 잡아 당기십시오. 육각 소켓 드라이버 헤드의 겅우 비트 교환 (그림E 참조) u 비트를 끼울 때 툴 홀더에 단단히 끼워졌는지 확 인하십시오. 비트가 툴 홀더에 꽉 끼워져 있지 않 으면 다시 빠져 나와 제어가 불가능해 질 수 있습

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 이 산업용 충전 앵글 렌치의 경우 순간 교환 척(부 품 번호 0607453618)과 함께 1/4" 앵글 드라이 버 헤드가 제공됩니다.

끼우려는 비트 (1) 를 비트 홀더 (2) 의 육각 소켓 안으로 걸릴 때까지 밀어 끼웁니다.

비트 (1) 를 비트 홀더 (2) 에서 잡아 당깁니다. 경 우에 따라 플라이어를 사용하십시오.

작업자 안전을 위한 장치를 사용하십시 오. 항상 보안경을 착용하십시오. 전동 공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전 모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다.

전동공구를 시동하기 전에 먼저 회전방향 선택 스위 치 (14) 로 회전방향을 설정해야 합니다: 회전방향 선택 스위치 (14) 가 가운데에 놓여 있으 면 전동공구가 시동되지 않습니다(시동 잠금장치

회전방향 설정하기(그림F 참조) u 전동공구가 정지된 상태에서만 회전방향 선택 스 위치(14) 를 작동하십시오. 우회전: 볼트를 돌려 끼우려면 회전방향 선택 스위 치 (14) 를 좌측 끝까지 미십시오. 좌회전: 볼트를 풀거나 돌려 빼려면 회전방향 선택 스위치 (14) 를 우측 끝까지 미십시오.

조명 상태가 안 좋을 경우 작업 램프 (18) 를 통해 작업 영역을 비출 수 있습니다. 작업 램프 (18) 를 켜려면 전원 스위치 (13) 를 살짝 누릅니다. 전원 스 위치를 더 세게 누르면 전동공구 스위치가 켜지며 작업 램프도 계속 들어옵니다. u 작업 램프 안을 들여다보지 마십시오. 시력이 저

본 스크류 드라이버는 토크에 따라 달라 지는 작동정지 클러치가 포함되어 있으 며, 클러치는 제시된 범위 내에서 설정 가능합니다. 토크 설정치에 도달하면 작 동정지 클러치가 작동합니다. 지침: 드라이버에 전압 어댑터를 사용하여 작동할 경우, 먼저 정전압 조정기를 켜야 합니다. 전동공구의 전원을 켜려면 전원 스위치 (13) 를 끝

본 전동공구는 설정된 토크에 도달하면 자동으로 꺼

u 전원 스위치 (13) 에서 조기에 손을 떼면 사전 설 정된 토크에 도달하지 않습니다.

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

u 전동공구의 스위치가 꺼진 상태에서만 볼트/너트 에 대십시오. 회전하는 드릴 비트가 미끄러질 수

1 609 92A 4V1 | (05.03.2019) Bosch Power Tools한국어 | 349 토크 설정하기(그림G – I 참조) 토크는 작동 정지 클러치의 스프링 예비 하중에 달 려 있습니다. 작동 정지 클러치는 좌회전과 우회전 에 관계없이 설정된 토크에 달하게 되면 작동합니

개별적인 토크를 설정할 때 반드시 함께 공급된 토 크 조절 공구 (30) 를 사용하십시오. 전동공구에 있는 슬라이더 (7) 를 완전히 뒤쪽으로

육각 키 (31) 를 비트 (30) 에 끼우고 천천히 돌리십

하우징 구멍에 커플링의 작은 오목한 부위(조절판 (32)) 가 보이면, 이 홈에 토크 조절 공구 (30) 를 끼워 이를 돌립니다.

ANGLE EXACT 14CF | 22CF | 29CF

구매한 납작한 드라이브에 관한 내용을 참고하거나 전문 대리점에 문의하십시오. 시계 방향으로 돌리면 토크가 높아지고, 시계 반대 방향으로 돌리면 토크가 낮아집니다. 조절 공구 (30) 를 분리하십시오. 슬라이더 (7) 를 다시 앞쪽으로 밀어 클러치가 오염되지 않게 하십시

지침: 필요한 토크를 설정은 나사못 연결 종류에 따 라 다르므로 실제 시험을 통해 결정하는 것이 좋습 니다. 시험으로 조이는 작업을 한 후에 토크 키를 사 용하여 확인하십시오. u 정해진 성능 범위 내에서만 토크를 설정해야만 작동 정지 클러치가 작동합니다.

17 | 22CF | 23 | 29CF | 30 별도로 설정한 토크를 표시하려면 표시 링 (17) 을 다른 색깔의 표시 링으로 교환할 수 있습니다. 예를 들어 여러 EXACT 전동공구를 4.5 Nm의 토크 로 사용할 경우, 토크를 확인하기 위해 빨간색 표시 링을 붙이십시오. 다른 조립 분야에서 기타 EXACT 전동공구를 토크 7.5 Nm로 맞추어 사용한다면 이 분야에서 사용하는 토크를 확인하기 위해 다른 색깔 의 표시 링(검정색, 파란색, 녹색 또는 노란색)을 끼 울 수 있습니다. 다양한 색상의 표시 링은 조립 작업 자에게 어느 전동공구에 어떤 토크가 설정되어 있는 지 빨리 확인할 수 있도록 도와주는 용도일 뿐입니

표시 링 (17) 을 스크류 드라이버의 납작한 면, 퍼티 용 나이프 등 유사한 것으로 떼낼 수 있습니다. 항상 표시 링을 부착하여 전동공구를 사용하면 하우 징을 먼지 없이 깨끗이 유지할 수 있습니다. LED 표시기 표시기, 배터리 충전 상태 배터리 (11) 충전이 필요하면, LED 표 시기 (10) 가 녹색으로 깜박이며, 신호 음이 울립니다. 이후에는 6–8개의 체결 작업 정도만 가능합니다. LED 표시기에 적색 등이 켜지면 새로운 스크류작업 을 할 만큼 용량이 되지 않거나 전동공구가 과부하 상태가 된 것입니다. 전동공구의 스위치를 켤 수 없 습니다. 배터리를 전동공구에서 빼내고 충전된 배터 리를 다시 끼울 때까지 시동 잠금장치 기능이 작동

전압 어댑터를 사용하여 작업할 때 LED 표시기 (10) 에 적색 등이 켜지면 과부하 상태를 나타냅니

LED 표시기 (10) 의 적색 등이 깜박이면 전동공구 가 과열되었거나 작동이 불가능한 상태입니다. 전동 공구를 다시 작동하기 전에 깜박등이 자동으로 꺼질 때까지 기다리십시오. 충전 후 전동공구의 작동 시간이 훨씬 짧아지면 배 터리의 수명이 다한 것이므로 이를 교환해야 합니 다. 소모된 배터리는 법적/해당 국가의 규정에 따라

사전에 설정한 토크에 달하면 작동 정지 클러치가 작용합니다. LED 표시기 (9) 가 녹색으로 점등됩니다. 사전 설정된 토크에 도달하지 못하면, LED 표시기 (9) 가 적색으로 점등되며, 음향 신호가 올립니다. 이 경우 스크류 작업을 다시 반복해야 합니다.

스크류 작업 시 작동 정지 클러치가 작동하게 되면 모터가 저절로 꺼집니다. 동일작업 방지 기능은 0.7 초의 시간이 지나야 작동됩니다. 이를 통해 이미 고 정된 스크류를 실수로 다시 조이는 것을 방지합니

앵글 드라이버 헤드 조절하기 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 |

앵글 드라이버 헤드 (3) 는 모두 8가지 위치로 조절

양구 스패너 (6) 를 통해 전동공구 앵글 헤드 플랜 지의 스패너 면 (5) 에 고정합니다. u 본 전동공구를 절대로 하우징 커버에 고정해서는

양구 스패너 (4) 를 스패너 면 (19) 에 대고 슬리브 너트를 풉니다. 앵글 드라이버 헤드 (3) 를 각각 45° 간격으로 원하는 위치에 놓고, 양구 스패너 (4) 를 이용해 스패너 면 (19) 에 대고 슬리브 너트를 다시

이때 양구 스패너 (6) 를 통해 앵글 헤드 플랜지가 따라 돌아가지 않도록 잡아 주어야 합니다.

ANGLE EXACT 14CF | 22CF | 29CF

구매한 납작한 드라이브에 관한 내용을 참고하거나 전문 대리점에 문의하십시오. LED 작업 램프 조절하기(그림J 참조)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 |

17 | 22CF | 23 | 29CF | 30 표시 링 (17) 을 스크류 드라이버의 납작한 면, 퍼티 용 나이프 등 유사한 것으로 떼낼 수 있습니다. 스프 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)350 | ไทย 링 링 (33) 을 스프링 링 집게를 사용하여 하우징 커 버의 뒤쪽으로 밉니다. 이제 LED 작업 램프 (18) 를 둘러싸고 있는 LED 홀 더 (16) 의 두 개의 커버 반원형을 원하는 위치에 임 의로 정할 수 있습니다. LED 작업 램프의 전선이 손 상되지 않도록 주의하고, 꺾이지 않은 상태로 원래 위치인 하우징 커버의 빈 공간 (34) 에 밀어 넣습니 다. LED 작업 램프 (18) 를 다시 LED 홀더 (16) 의 하우징 커버로 감싸십시오. 스프링 링 (33) 및 표시 링 (17) 을 다시 원래의 위

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오.

특수 기어 윤활제(225 ml) 제품 번호 3 605 430 009

모터 오일 SAE 10/SAE 20 – 처음 약 150시간 가량 사용한 후 기어를 약한 용 제로 닦아 주십시오. 용제의 사용과 처리에 대한 사항은 제조사의 설명서를 참조하십시오. 그리고 나서 보쉬의 특수 기어 윤활제로 윤활해 주십시 오. 처음 세척한 이후 매 300 작동 시간마다 이 세척 과정을 반복하십시오. – 작동 정지 클러치의 가동 부분은 약 100000회 가 량 스크류작업을 한 다음, SAE 10/SAE 20 모터 오일을 몇 방울 발라 주십시오. 미끄럽고 돌아가 는 부위는 몰리코트 윤활제로 윤활하십시오. 이 경우, 반복성과 정확도에 하자가 없도록 클러치 가 마모되지 않았는지 확인해 보십시오. 그리고 나서 클러치의 토크를 다시 설정해야 합니다. u 정비 및 보수 작업은 전문 작업자가 진행해야 합 니다. 그래야 전동공구의 안전성을 오래 유지할

보쉬 공인 서비스 센터에서 작업을 올바르고 신속하

u 윤활제 및 세척제는 환경 친화적인 방법으로 폐 기하십시오. 해당 법 규정에 유의하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼

- www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

전동공구, 배터리, 액세서리 및 포장은 환경 친화적인 방법으로 재생할 수 있도

전동공구와 충전용 배터리/배터리를 가 정용 쓰레기로 처리하지 마십시오! 오직 EU 국가에만 해당: 더이상 사용할 수 없는 전동공구 및 사용한 충전용 배터리/배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EC에 따라 분리 수거하 여 환경 규정에 맞춰 재활용해야 합니다. 충전용 배터리/배터리: Ni-Cd: 니켈-카드뮴 주의: 이 배터리 팩에는 고독성 중금속인 카드뮴이
