NÁVOD K OBSLUZE ANGLE EXACT 29 CF Professional BOSCH

22CF | 23 | 29CF | 30 Znacznik pierścieniowy (17) można zdjąć za pomocą cien- kiego śrubokręta, szpachelki lub podobnego narzędzia. Prze- sunąć pierścień osadczy (33) za pomocą szczypiec do pier- ścieni osadczych do tyłu, na obudowę. Obydwie połówki obudowy uchwytu diody LED (16), wokół oświetlenia roboczego LED (18) można teraz ustawić w żą- danej pozycji. Należy zwrócić uwagę, aby nie uszkodzić prze- wodu oświetlenia roboczego LED. Należy wsunąć go (bez zginania) w przewidzianą do tego celu pustą przestrzeń (34) w obudowie. Na oświetlenie robocze LED (18) ponownie za- łożyć obie połówki obudowy uchwytu diody LED (16). Pierścień osadczy (33) i znacznik pierścieniowy (17) należy przesunąć z powrotem na ich miejsce. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)152 | Čeština Smarowanie elektronarzędzia Smar: Specjalny smar do przekładni (225 ml) Nr katalogowy 3 605 430 009 Smar Molykote Olej silnikowy SAE 10/SAE 20 – Po ok. 150 godzinach pracy przekładnię należy oczyścić łagodnym rozpuszczalnikiem. Należy przy tym stosować się do wskazówek producenta rozpuszczalnika dotyczą- cych użycia i utylizacji środka. Na zakończenie należy na- smarować przekładnię specjalnym smarem do przekładni firmy Bosch. Operację należy powtarzać co 300 godzin pracy, licząc od pierwszego czyszczenia. – Po użyciu narzędzia 100000 razy należy nasmarować ru- chome części sprzęgła wyłączającego kilkoma kroplami oleju silnikowego SAE10/SAE20. Przy okazji należy sprawdzić sprzęgło pod kątem zużycia, aby upewnić się, że nic nie będzie miało wpływu na powtarzalność i dokła- dność pracy sprzęgła. Na zakończenie należy ponownie nastawić moment dokręcania sprzęgła. u Przeprowadzanie konserwacji i napraw należy zlecać jedynie odpowiednio wykwalifikowanemu personelo- wi. W ten sposób zagwarantowane jest zachowanie bez- pieczeństwa elektronarzędzia. Autoryzowany serwis firmy Bosch wykona te prace szybko i niezawodnie. u Środki smarne i czyszczące należy utylizować zgodnie z zasadami ochrony środowiska. Należy przy tym prze- strzegać także przepisów prawnych. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-231 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154441 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Utylizacja odpadów Elektronarzędzia, akumulatory, osprzęt i opa- kowanie należy doprowadzić do ponownego przetworzenia zgodnie z obowiązującymi prze- pisami ochrony środowiska. Nie wolno wyrzucać elektronarzędzi ani aku- mulatorów/baterii razem z odpadami z gospo- darstwa domowego! Tylko dla krajów UE: Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego prze- tworzenia zgodnie z przepisami ochrony środowiska. Akumulatory/baterie: NiCd: Niklowo-kadmowy Uwaga: Te akumulatory zawierają kadm, który jest silnie toksycznym metalem ciężkim. NiMH: Niklowo-metalowo-wodorkowy Čeština Bezpečnostní upozornění Obecné bezpečnostní pokyny pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsČeština | 153 u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)154 | Čeština Použití apéče oakumulátorové nářadí u Akumulátory nabíjejte pouze vnabíječce, která je doporučena výrobcem. Unabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je‑li používána sjinými akumulátory. u Do elektrického nářadí používejte pouze ktomu určené akumulátory. Použití jiných akumulátorů může vést kporanění či požáru. u Nepoužívaný akumulátor uchovávejte vbezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. u Při nesprávném použití může zakumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. u Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně azpůsobit požár, výbuch či poranění. u Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. u Dodržujte všechny pokyny pro nabíjení anenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor azvýšit riziko požáru. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. u Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna. Bezpečnostní upozornění pro šroubováky u Provádíte-li operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu spojovacího prvku se živým vodičem může nechráněnými kovovými částmi elektrického nářadí vést elektrický proud azpůsobit úraz obsluhy. u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. u Elektronářadí držte pevně. Při utahování apovolování šroubů mohou vzniknout vysoké reakční momenty. u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi vruce. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke ztrátě kontroly nad elektronářadím. u Při poškození anesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu apři potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. u Neotvírejte akumulátor. Hrozí nebezpečí zkratu. u Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít kpoškození akumulátoru. Uvnitř může dojít ke zkratu aakumulátor může začít hořet, může zněj unikat kouř, může vybouchnout nebo se přehřát. u Akumulátor používejte pouze vproduktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením. Chraňte akumulátor před horkem, např. ipřed trvalým slunečním zářením, ohněm, nečistotami, vodou avlhkostí. Hrozí nebezpečí výbuchu azkratu. u Když se nástroj zablokuje, elektronářadí ihned vypněte. Buďte připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpříčí vobráběném materiálu. VÝSTRAHA Prach, který vzniká při broušení smirkovým papírem, řezání, broušení, vrtání apodobně, může mít karcinogenní, teratogenní nebo mutagenní účinky. Některé zlátek, které obsahuje tento prach, jsou: olovo ubarev alaků obsahujících olovo, krystalický oxid křemičitý vcihlách, cementu avznikající při dalších zednických pracích, arzen achromát vchemicky ošetřeném dřevě. Riziko onemocnění závisí na tom, jak často jste působení těchto látek vystaveni. Pro snížení nebezpečí byste měli pracovat pouze vdobře větraných prostorech spříslušnými ochrannými pomůckami (např. speciálně navrženými respirátory, které filtrují ity nejmenší částice prachu). u Zabraňte neúmyslnému zapnutí. Než nasadíte akumulátor, zkontrolujte, zda je vypínač ve vypnuté poloze. Nošení elektronářadí sprstem na vypínači nebo nasazení akumulátoru do zapnutého elektronářadí může vést kúrazům. u Používejte pouze bezvadné, neopotřebené nástroje. Vadné nástroje se mohou například zlomit azpůsobit poranění avěcné škody. u Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený supínáním nástroje, může se opět uvolnit anení už pod kontrolou. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsČeština | 155 u Při zašroubování dlouhých šroubů buďte opatrní, vzávislosti na druhu šroubu apoužitém nástroji hrozí nebezpečí sklouznutí. Dlouhé šrouby nelze často tak dobře kontrolovat aje nebezpečí, že při zašroubování sklouznete aporaníte se. u Než elektronářadí zapnete, zajistěte, aby byl nastavený směr otáčení. Pokud chcete například povolit šroub asměr otáčení je nastavený tak, že se šroub bude utahovat, může dojít kprudkému nekontrolovanému pohybu elektronářadí. u Elektronářadí nepoužívejte jako vrtačku. Elektronářadí srozpojovací spojkou není vhodné pro vrtání. Spojka se může automaticky bez varování vypnout. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Elektronářadí je určeno kzašroubování apovolování šroubů, matic adalších závitových uzávěrů vuvedeném rozmezí rozměrů avýkonu. Elektronářadí není vhodné jako vrtačka; abyste zabránili škodám na zdraví avěcným škodám, neměli byste nikdy elektronářadí srozpojovací spojkou používat kvrtání.

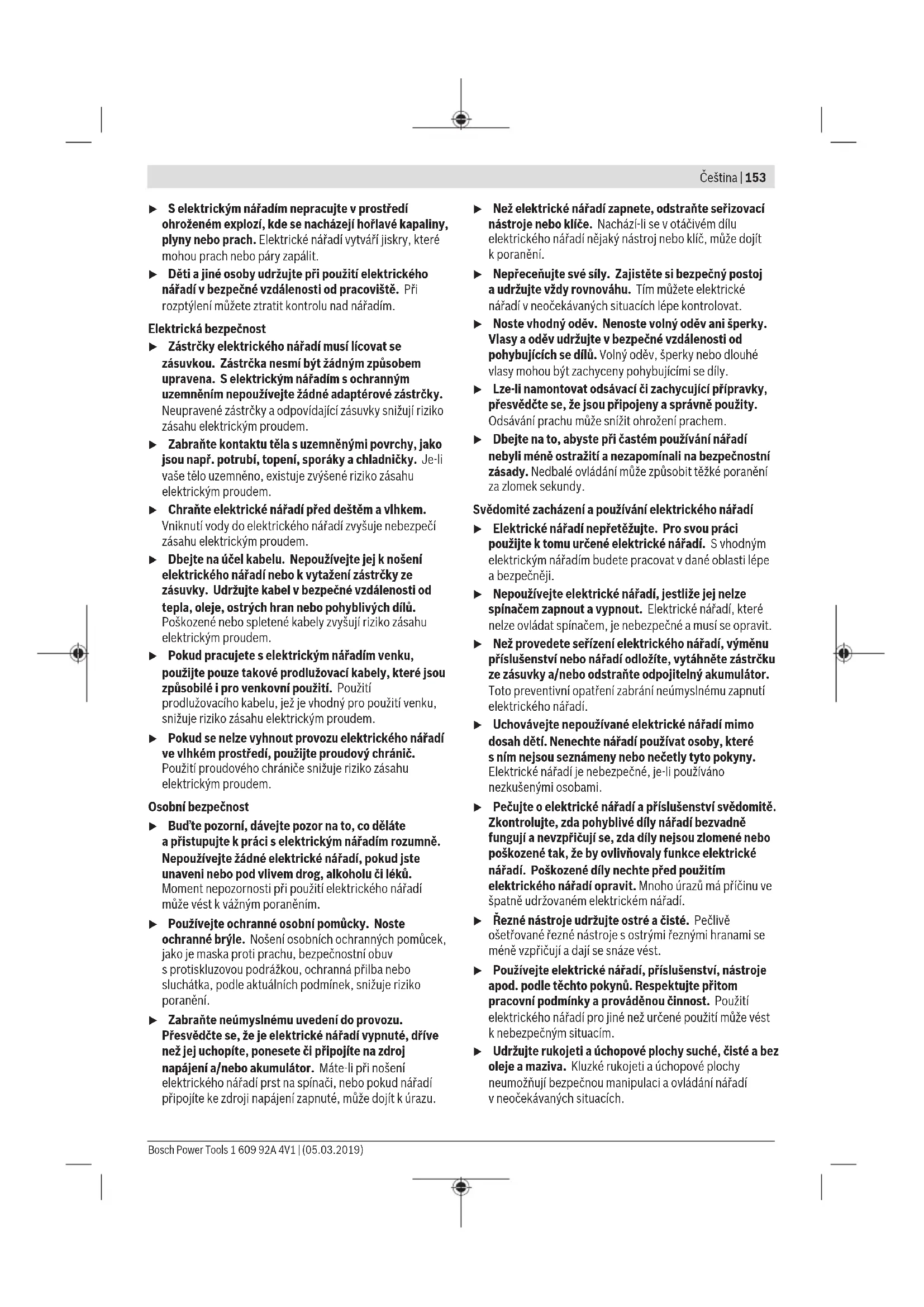

ANGLE EXACT 14CF | 22CF | 29CF

Elektronářadí je na základě svého pomalého chodu vlevo určeno kprovozu sotevřeným plochým pohonem. Je vhodné pro šroubování na místech přístupných jen zjedné strany, např. na potrubí. Není vhodné pro povolování šroubových spojů. Elektronářadí není vhodné jako vrtačka; abyste zabránili škodám na zdraví avěcným škodám, neměli byste nikdy elektronářadí srozpojovací spojkou používat kvrtání. Zobrazené součásti Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce sobrázky. (1) Nástroj (např. šroubovací hlavice) (2) Upínání nástroje (3) Úhlová šroubovací hlava (4) Stranový klíč sotvorem klíče 27mm (5) Plocha pro nasazení klíče na přírubě úhlové hlavy (6) Stranový klíč sotvorem klíče 22mm (7) Posuvné tlačítko pro předvolbu krouticího momentu (8) Závěsný třmen (9) LED ukazatel zašroubování (10) LED ukazatel stavu nabití akumulátoru (11) Akumulátor sAPT kontaktem (12) Odjišťovací tlačítko akumulátoru (13) Vypínač (14) Přepínač směru otáčení (15) Upevňovací drážky pro závěsný třmen (16) Držák LED (17) Označovací kroužek (18) Pracovní světlo (19) Plocha pro nasazení klíče na převlečné matici (20) Pojistná matice (21) Nabíječka (22) Síťová zástrčka (23) Zelený LED ukazatel na nabíječce (24) Červený LED ukazatel na nabíječce (25) Připojovací zdířka pro napěťový adaptér na 4EXACT (26) Připojovací zástrčka D-Sub (27) Šrouby na připojovací zástrčce D-Sub (28) Napěťový adaptér (29) Rychlovýměnné sklíčidlo (30) Nastavovací nástroj (31) Klíč na vnitřní šestihran (32) Nastavovací kotouč (33) Pojistný kroužek (34) Dutina vkrytu (35) Rukojeť (izolovaná plocha rukojeti) Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Průmyslový akumulátorový úhlový šroubovák ANGLE EXACT 2 3 6 Číslo zboží

Max. krouticí moment tuhý/měkký šroubový spoj podle ISO5393 Nm 2/2 3/3 6/6 Otáčky naprázdno n

Jmenovité napětí V 9,6 9,6 9,6 Směr otáčení Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)156 | Čeština Průmyslový akumulátorový úhlový šroubovák ANGLE EXACT 2 3 6 Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Stupeň krytí IP20 IP20 IP20 Průmyslový akumulátorový úhlový šroubovák ANGLE EXACT 7 8 15 Číslo zboží

Max. krouticí moment tuhý/měkký šroubový spoj podle ISO5393 Nm 7/7 9/9 15/15 Otáčky naprázdno n

Jmenovité napětí V 9,6 9,6 9,6 Směr otáčení Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Stupeň krytí IP20 IP20 IP20 Průmyslový akumulátorový úhlový šroubovák ANGLE EXACT 17 23 30 Číslo zboží

Max. krouticí moment tuhý/měkký šroubový spoj podle ISO5393 Nm 17/13 23/20 30/28 Otáčky naprázdno n

Jmenovité napětí V 14,4 14,4 14,4 Směr otáčení Hmotnost podle EPTA-Procedure 01:2014 kg 1,5 1,5 1,5 Stupeň krytí IP20 IP20 IP20 Průmyslový akumulátorový úhlový šroubovák ANGLE EXACT 14CF 22CF 29CF Číslo zboží

Max. krouticí moment tuhý šroubový spoj při chodu vpravo

Nm 10 16 20 Otáčky naprázdno n

Jmenovité napětí V 9,6 14,4 14,4 Směr otáčení Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,5 1,5 Stupeň krytí IP20 IP20 IP20 A) Při chodu vlevo jsou elektronářadí pomalejší amají nižší krouticí moment. Adekvátně převodovému poměru plochého pohonu se mění počet otáček akrouticí moment unástroje. Akumulátor Ni-Cd 9,6 9,6 12,0 12,0 14,4 14,4 Číslo zboží

Počet článků 8 8 10 10 12 12 Napětí akumulátoru V 9,6 9,6 12,0 12,0 14,4 14,4 Kapacita Ah 1,8 2,4 1,8 2,4 1,8 2,4 Hmotnost podle EPTA- Procedure 01:2014 kg 0,45 0,50 0,65 0,70 0,70 0,80 Doporučené nabíječky AL2450DV AL2450DV AL2450DV AL2450DV AL2450DV AL2450DV Akumulátor Ni-MH 9,6 12,0 14,4 Číslo zboží

Počet článků 8 10 12 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsČeština | 157 Akumulátor Ni-MH 9,6 12,0 14,4 Napětí akumulátoru V 9,6 12,0 14,4 Kapacita Ah 2,6 2,6 2,6 Hmotnost podle EPTA-Procedure 01:2014 kg 0,55 0,70 0,80 Doporučené nabíječky AL2450DV AL2450DV AL2450DV Úhlová šroubovací hlava ■ 1/4" ■ 3/8" ■ 3/8" 1/4" SWF 1/4" Číslo zboží

Max. utahovací moment: tuhý šroubový spoj podle ISO5393 Nm 20 25 30 20 20 Hmotnost podle EPTA- Procedure 01:2014 kg 0,23 0,23 0,27 0,23 0,23 Přímá šroubovací hlava SWF 1/4" Číslo zboží

Max. utahovací moment: tuhý šroubový spoj podle ISO5393 Nm 6 Hmotnost podle EPTA-Procedure 01:2014 kg 0,22 Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN62841-2-2. Hladina akustického tlaku při použití váhového filtruA činí utohoto elektronářadí typicky 70dB(A). Nejistota K=3dB. Hluk při práci může překročit 80dB(A). Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-2: šroubování:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž Obsah dodávky ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Tyto průmyslové akumulátorové úhlové šroubováky se dodávají bez nástrojů, úhlové šroubovací hlavy, přímé šroubovací hlavy, akumulátoru, nabíječky, síťového napájecího zdroje nebo napěťového adaptéru. Napěťové adaptéry se výhradně používají kpřipojení průmyslových akumulátorových úhlových šroubováků Bosch na síťový napájecí zdroj 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Tyto průmyslové akumulátorové úhlové šroubováky se dodávají bez nástrojů, plochého pohonu, mezipříruby, akumulátoru, nabíječky, síťového napájecího zdroje nebo napěťového adaptéru. Napěťové adaptéry se výhradně používají kpřipojení průmyslových akumulátorových úhlových šroubováků Bosch na síťový napájecí zdroj 4EXACT. Provozní askladovací prostředí Elektronářadí je vhodné výhradně pro provoz vuzavřených prostorech. Pro bezchybný provoz by měla být přípustná teplota prostředí od −5°C do +50°C (od 23°F do 122°F), při přípustné relativní vlhkosti vzduchu od 20 do 95% bez rosení. Akumulátor by se měl skladovat při teplotě od 0°C (32°F) do 45°C (113°F), aby se zabránilo poškození akumulátorových článků. Montáž úhlové šroubovací hlavy ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Utěchto průmyslových akumulátorových úhlových šroubováků se musí nejprve namontovat vhodná úhlová šroubovací hlava (viz „Technické údaje“, Stránka155). u Dříve než budete montovat, přestavovat nebo demontovat šroubovací hlavu, přesvědčte se, že je přepínač směru otáčení uprostřed (blokování zapnutí) nebo byl zelektronářadí odstraněn akumulátor. Pevně přidržte elektronářadí stranovým klíčem (6) za plochu pro nasazení klíče (5) na přírubě úhlové hlavy. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)158 | Čeština u Elektronářadí nikdy neupínejte za části krytu. Nasaďte úhlovou šroubovací hlavu (3) vpožadované poloze na přírubu astranovým klíčem (4) na ploše pro nasazení klíče (19) utáhněte převlečnou matici. Stranovým klíčem (6) přitom přidržujte přírubu úhlové hlavy.

ANGLE EXACT 14CF | 22CF | 29CF

Utěchto průmyslových akumulátorových úhlových šroubováků se musí nejprve namontovat příslušný plochý pohon. Rozličné ploché pohony jsou kdostání vobchodě. Zeptejte se svého odborného prodejce na vhodný plochý pohon. u Řiďte se předpisy pro montáž plochého pohonu. Závěsné zařízení Pomocí závěsného třmenu (8) můžete elektronářadí upevnit na závěsné zařízení. Nasaďte závěsný třmen (8) na elektronářadí anechte ho zaskočit do drážek (15). u Pravidelně kontrolujte stav závěsného třmenu aháku vzávěsném zařízení. Proces nabíjení Upozornění: Nabíječky aakumulátory nejsou součástí dodávky. Zobrazená síťová zástrčka se může od té na vašem elektronářadí lišit. u Dbejte na to, aby byly nabíječka aakumulátor vhodné pro elektrickou síť ve vaší zemi. Nabíječka AL 2450 DV (viz obrázekA) Připojte nabíječku (21) pomocí síťové zástrčky (22) kelektrickému napájení avložte akumulátor (11) ve správné poloze do otvoru nabíječky. u Při nasazování/vyjímání akumulátoru nepoužívejte sílu. Akumulátory sAPT kontaktem (Akku Pack Top) jsou konstruované tak, aby je bylo možné do elektronářadí nebo nabíječky nasadit pouze ve správné poloze. Zelený LED ukazatel (23) začne blikat. To indikuje tok nabíjecího proudu. Jakmile je akumulátor úplně nabitý, nabíjení se automaticky zastaví. Pokud zelený LED ukazatel už nebliká, nýbrž rovnoměrně svítí, je proces nabíjení ukončen. Na asi 2sekundy zazní akustický signál asignalizuje plné nabití akumulátoru. Nepřetržitě svítící LED ukazatel (24) signalizuje nabíjení somezeným nabíjecím proudem. Pokud bliká červený LED ukazatel bliká, není možné nabíjení. Závady – příčiny aodstranění Příčina Odstranění LED ukazatele nesvítí Síťová zástrčka nabíječky není (správně) zapojená Síťovou zástrčku (zcela) zapojte do zásuvky Zásuvka, síťový kabel nebo nabíječka mají poruchu Zkontrolujte síťové napětí, nabíječku, příp. nechte zkontrolovat autorizovaným Příčina Odstranění servisním střediskem pro elektrické nářadí Bosch Není možné nabíjení Teplota akumulátoru není vpřípustném rozsahu Nechte akumulátor vychladnout nebo zahřát tak, aby byla jeho teplota vpřípustném rozsahu od 0°C (32°F) do 45°C (113°F) Znečištěné kontakty akumulátoru Vyčistěte kontakty akumulátoru; např. opakovaným zapojením aodpojením akumulátoru, případně akumulátor vyměňte Vadný akumulátor Akumulátor vyměňte Akumulátor není (správně) nasazený Akumulátor (zcela) zasuňte do nabíjecího otvoru Síťový napájecí zdroj (viz obrázekB)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Upozornění: Průmyslové akumulátorové úhlové šroubováky lze alternativně vedle akumulátorového provozu používat také se síťovým napájecím zdrojem. Zobrazená síťová zástrčka se může od té na vašem elektronářadí lišit. u Dbejte na to, aby síťový napájecí zdroj byl vhodný pro elektrickou síť ve vaší zemi. Kromě síťového napájecího zdroje 4EXACT aodpovídajícího síťového kabelu potřebujete napěťový adaptér, který má stejné jmenovité napětí jako váš šroubovák. u Napětí na síťovém napájecím zdroji (LED ukazatel) musí souhlasit snapětím šroubováku. Síťový napájecí zdroj je vhodný výhradně pro průmyslové akumulátorové šroubováky Bosch řady EXACT, ANGLE EXACT aBT- EXACT snapětím od 9,6V do 14,4V. Jinak hrozí nebezpečí požáru avýbuchu. Připojení ke zdroji energie Upozornění: Mějte na zřeteli, že při dodání není velektronářadí nasazený ani akumulátor, ani napěťový adaptér. u Nikdy neuchovávejte akumulátory vakumulátorovém nářadí. Akumulátory vydrží déle alze je lépe nabíjet, pokud se skladují zvlášť. Myslete na to, abyste akumulátor po delším skladování před použitím úplně nabili. Nabíjení akumulátoru Před nasazením do elektronářadí nabijte akumulátor ve vhodné nabíječce. Přesný popis nabíjení je uvedený vnávodu kobsluze nabíječky avpokynech vtomto návodu (viz „Proces nabíjení“, Stránka158). Akumulátor je vybavený kontrolou teploty NTC, která dovolí nabíjení pouze vrozmezí teplot od 0°C (+32°F) do 45°C 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsČeština | 159 (+113°F). Tím se dosáhne dlouhé životnosti akumulátoru. Při správném používání lze akumulátor nabít až 3000krát. Nový nebo dlouhou dobu nepoužívaný akumulátor dosáhne plného výkonu až po cca 5nabíjecích avybíjecích cyklech. Akumulátory by se měly dobíjet pouze tehdy, když LED ukazatel „stav nabití akumulátoru“ na elektronářadí svítí červeně. Nasazení avyjmutí akumulátoru Stiskněte přepínač směru otáčení (14) do prostřední polohy. Tím se vypínač (13) zablokuje ve vypnuté poloze, čímž se zabrání neúmyslnému zapnutí elektronářadí. Nabitý akumulátor (11) zasuňte do rukojeti elektronářadí. Dbejte na to, abyste akumulátor nasadili ve správné poloze aaby odjišťovací tlačítka (12) citelně zaskočila vrukojeti elektronářadí. u Při nasazování/vyjímání akumulátoru nepoužívejte sílu. Akumulátory sAPT kontaktem (Akku Pack Top) jsou konstruované tak, aby je bylo možné do elektronářadí nebo nabíječky nasadit pouze ve správné poloze. Pro vyjmutí akumulátoru (11) stiskněte na obou stranách odjišťovací tlačítka (12) avytáhněte akumulátor zrukojeti směrem dolů. Nasazení avyjmutí napěťového adaptéru (viz obrázekC)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Zvolte napěťový adaptér vhodný pro jmenovité napětí vašeho elektronářadí. Napěťové adaptéry se rozlišují podle napětí podle barvy krytu připojovací zástrčky D‑Sub (26). Kryt připojovací zástrčky D-Sub pro napětí 9,6V má barvu světle modrou apro napětí 14,4V má barvu černou. u Kryt adaptéru (28) se smí do průmyslového akumulátorového šroubováku montovat nebo demontovat zněj pouze při vypnutém síťovém napájecím zdroji nebo spřipojovací zástrčkou (26) odpojenou od síťového napájecího zdroje. Stiskněte přepínač směru otáčení (14) do prostřední polohy. Tím se vypínač (13) zablokuje ve vypnuté poloze, čímž se zabrání neúmyslnému zapnutí elektronářadí. Potom zasuňte kryt adaptéru (28) do rukojeti elektronářadí. Dbejte na to, abyste kryt adaptéru nasadili ve správné poloze aaby odjišťovací tlačítka (12) citelně zaskočila vrukojeti elektronářadí. Poté zapojte připojovací zástrčku (26) napěťového adaptéru vhodného pro vaše elektronářadí do připojovací zdířky (25). Připojovací zástrčku (26) vpřipojovací zdířce (25) přišroubujte ručním utažením obou šroubů (27). Pro vyjmutí síťového adaptéru povolte oba šrouby (27) na připojovací zástrčce (26) vypnutého síťového napájecího zdroje avytáhněte připojovací zástrčku zpřipojovací zdířky (25). Poté stiskněte na obou stranách odjišťovací tlačítka (12) avytáhněte kryt adaptéru (28) zrukojeti elektronářadí. Výměna nástroje ušroubovací hlavy srychloupínacím sklíčidlem (viz obrázekD) u Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený supínáním nástroje, může se opět uvolnit anení už pod kontrolou. ANGLE EXACT 2 | 3 | 6 Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit přímou šroubovací hlavu s1/4" rychlovýměnným sklíčidlem (číslo zboží 0607453631). ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu s1/4" rychlovýměnným sklíčidlem (číslo zboží 0607453630). Nasazení nástroje Zatáhněte rychlovýměnné sklíčidlo (29) dopředu. Zasuňte nástroj (1) do upínání nástroje (2) arychloupínací sklíčidlo opět uvolněte. Používejte pouze nástroje svhodným nástrčným koncem (1/4" šestihran). Nepokoušejte se nasadit do tohoto rychlovýměnného sklíčidla vrták. Průmyslové akumulátorové úhlové šroubováky srozpojovací spojkou nejsou vhodné kvrtání. Spojka může automaticky bez varování vypnout. Pokud byste po vypnutí spojky vrtali dál, může se vám elektronářadí vykroutit zruky, dokud znovu nezareaguje vypínací spojka. Vyjmutí nástroje Zatáhněte rychlovýměnné sklíčidlo (29) dopředu. Vyjměte nástroj (1) zupínání nástroje (2) arychloupínací sklíčidlo opět uvolněte. Výměna nástroje ušroubovací hlavy svnějším čtyřhranem u Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený supínáním nástroje, může se opět uvolnit anení už pod kontrolou. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu s1/4" čtyřhranem (číslo zboží 0607453617) aúhlovou šroubovací hlavu s3/8" čtyřhranem (objednací číslo 0607453620). ANGLE EXACT 17 | 23 | 30 Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu s3/8" čtyřhranem (číslo zboží 0607451618). Nasazení nástroje Zatlačte kolík na čtyřhranu upínání nástroje (2), např. pomocí úzkého šroubováku, dovnitř anasaďte nástroj (1) na čtyřhran. Dbejte na to, aby kolík zapadl do vybrání nástroje. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)160 | Čeština Vyjmutí nástroje Zatlačte kolík ve vybrání nástroje (1) dovnitř avytáhněte nástroj zupínání nástroje (2). Výměna nástroje ušroubovací hlavy svnitřním šestihranem (viz obrázekE) u Při nasazování nástroje dbejte na to, aby pevně seděl na upínání nástroje. Pokud není nástroj pevně spojený supínáním nástroje, může se opět uvolnit anení už pod kontrolou. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Pro tyto průmyslové akumulátorové úhlové šroubováky lze zakoupit úhlovou šroubovací hlavu se 1/4" vnitřním šestihranem (číslo zboží 0607453618). Nasazení nástroje Nasaďte nástroj (1) do vnitřního šestihranu upínání nástroje (2) tak, aby citelně zaskočil. Vyjmutí nástroje Vytáhněte nástroj (1) zupínání nástroje (2), případně pomocí kleští. Provoz Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. Uvedení do provozu Když chcete elektronářadí spustit, měli byste nejprve pomocí přepínače směru otáčení (14) nastavit směr otáčení: Elektronářadí se spustí pouze tehdy, když přepínač směru otáčení (14) není uprostřed (blokování zapnutí). Nastavení směru otáčení (viz obrázekF) u Přepínač směru otáčení(14) používejte pouze tehdy, když je elektronářadí zastavené. Chod vpravo: Pro zašroubování šroubů stiskněte přepínač směru otáčení (14) až nadoraz doleva. Chod vlevo: Pro povolování, resp. vyšroubování šroubů stiskněte přepínač směru otáčení (14) až nadoraz doprava. Zapnutí pracovního světla Pracovní světlo (18) umožňuje osvětlení místa šroubování při nepříznivých světelných podmínkách. Pracovní světlo (18) se zapíná mírným stisknutím vypínače (13). Pokud vypínač stlačíte více, zapne se elektronářadí apracovní světlo svítí inadále. u Nedívejte se přímo do pracovního světla, může vás oslnit. Zapnutí avypnutí Šroubovák má rozpojovací spojku závislou na krouticím momentu, kterou lze nastavit vuvedeném rozsahu. Zareaguje při dosažení nastaveného krouticího momentu. Upozornění: Když používáte šroubovák snapěťovým adaptérem, musíte nejprve uvést do provozu síťový napájecí zdroj. Pro zapnutí elektronářadí stiskněte vypínač (13) až nadoraz. Elektronářadí se automaticky vypne, jakmile je dosažen nastavený krouticí moment. u Při předčasném uvolnění vypínače (13) není přednastavený krouticí moment dosažen. Pracovní pokyny u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. u Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout. Nastavení krouticího momentu (viz obrázkyG – I) Krouticí moment závisí na předpětí pružiny rozpojovací spojky. Rozpojovací spojka se inicializuje při dosažení nastaveného krouticího momentu jak při běhu doprava, tak ipři běhu doleva. Pro nastavení individuálního krouticího momentu používejte pouze dodaný nastavovací nástroj (30). Posuňte posuvné tlačítko (7) na elektronářadí úplně dozadu. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Zasuňte klíč na vnitřní šestihran (31) do nástroje (30) apomalu jím otáčejte. Jakmile je votvoru vkrytu vidět malé vyboulení (nastavovací kotouč (32)) ve spojce, nasaďte nastavovací nástroj (30) do tohoto vyboulení aotáčejte jím.

ANGLE EXACT 14CF | 22CF | 29CF

Dodržujte informace kzakoupenému plochému pohonu nebo se zeptejte odborného prodejce. Otáčením po směru hodinových ručiček dosáhnete vyššího krouticího momentu, otáčením proti směru hodinových ručiček nižšího krouticího momentu. Vyjměte nastavovací nástroj (30). Posuňte posuvné tlačítko (7) znovu dopředu, aby byla spojka chráněná proti znečištění. Upozornění: Potřebné nastavení závisí na druhu šroubového spoje alze ho nejlépe zjistit praktickou zkouškou. Zkušební zašroubování zkontrolujte pomocí momentového klíče. u Krouticí moment nastavujte jen vudaném rozsahu výkonu, jinak rozpojovací spojka nezareaguje. Označení nastavení krouticího momentu

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsČeština | 161 Pro označení individuálně nastavených krouticích momentů můžete označovací kroužek (17) vyměnit za označovací kroužek jiné barvy. Pokud například používáte několik elektronářadí EXACT skrouticím momentem 4,5Nm, můžete namontovat červené označovací kroužky pro vyznačení jejich krouticího momentu. Pokud používáte další elektronářadí EXACT vjiné oblasti montáže, kde je krouticí moment nastavený na 7,5Nm, můžete namontovat jinak zbarvený označovací kroužek (černý, modrý, zelený nebo žlutý), aby byl krouticí moment vtéto oblasti označen. Tyto rozličně zbarvené označovací kroužky jsou myšleny jen jako pomoc pro montéry, aby se rychleji mohlo rozpoznat, který krouticí moment je na příslušném elektronářadí nastavený. Tenkou čepelí šroubováku, špachtlí nebo podobným nástrojem stiskněte označovací kroužek (17). Elektronářadí vždy používejte soznačovacím kroužkem, aby bylo zajištěno, že je těleso chráněno proti prachu anečistotě. LED ukazatel LED ukazatel stavu nabití akumulátoru Když je nutné akumulátor (11) nabít, bliká LED ukazatel (10) zeleně azazní akustický signál. Je možné provést už jen 6–8 šroubování. Svítí-li LED ukazatel červeně, kapacita už nestačí pro nové zašroubování nebo bylo elektronářadí přetíženo. Elektronářadí už nelze zapnout. Blokování zapnutí zůstává aktivní, dokud není akumulátor vytažen zelektronářadí anení opět nasazen nabitý akumulátor. Pokud pracujete snapájecím adaptérem, signalizuje červený LED ukazatel (10) přetížení. Pokud LED ukazatel (10) bliká červeně, je elektronářadí přehřáté amimo provoz. Dříve než uvedete elektronářadí znovu do provozu, počkejte, dokud blikání po krátké době automaticky nezhasne. Výrazně kratší doba chodu elektronářadí po každém nabití ukazuje, že se akumulátor brzy musí vyměnit. Opotřebované akumulátory zlikvidujte podle zákonných předpisů příslušné země. Ukazatel zašroubování Při dosažení přednastaveného krouticího momentu se rozpojovací spojka rozpojí. LED ukazatel (9) svítí zeleně. Pokud nebyl přednastavený krouticí moment dosažen, rozsvítí se LED ukazatel (9) červeně azazní akustický signál. Zašroubování se musí provést ještě jednou. Ochrana proti opakování Zareagovala-li při zašroubování rozpojovací spojka, motor se vypne. Opětovné zapnutí je možné až za 0,7sekundy. Tím se ujiž pevného zašroubování zamezí dotažení zomylu. Nastavení úhlové šroubovací hlavy ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Úhlovou šroubovací hlavu (3) můžete nastavit celkem do osmi poloh. Pevně přidržte elektronářadí stranovým klíčem (6) za plochu pro nasazení klíče (5) na přírubě úhlové hlavy. u Elektronářadí nikdy neupínejte za části krytu. Stranovým klíčem (4) na ploše pro nasazení klíče (19) povolte převlečnou matici. Nastavte úhlovou šroubovací hlavu (3) vkrocích po 45° do požadované polohy astranovým klíčem (4) na ploše pro nasazení klíče (19) znovu utáhněte převlečnou matici. Stranovým klíčem (6) přitom přidržujte přírubu úhlové hlavy.

ANGLE EXACT 14CF | 22CF | 29CF

Dodržujte informace kzakoupenému plochému pohonu nebo se zeptejte odborného prodejce. Nastavení LED pracovního světla (viz obrázekJ)

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Průmyslový aku- mulátorový úhlo- vý šroubovák AN- GLE EXACT Objednací číslo
