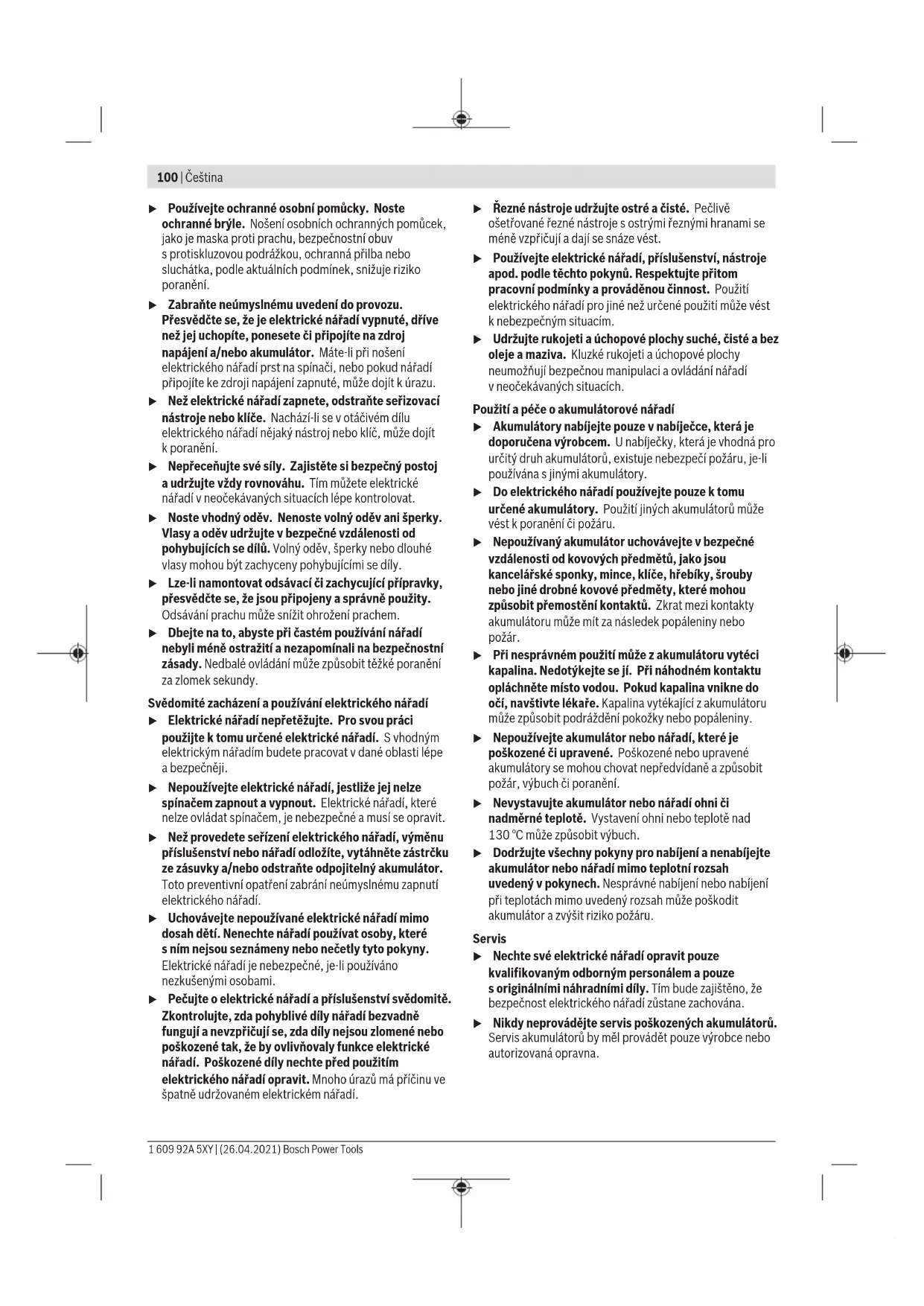

NÁVOD K OBSLUZE GDR 180-LI Professional BOSCH

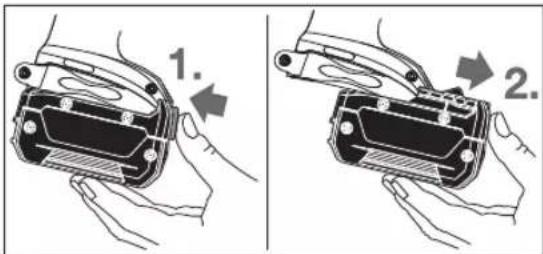

(4) Odjišťovací tlačítko akumulátoru

(5) Přepínač směru otáčení (6) Vypínač (7) Světlo „PowerLight“ (8) Rukojeť (izolovaná plocha rukojeti) (9) Šroubovací bit skulovou západkou

(10) Univerzální držák bitů

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Akumulátorový rázový utahovák GDR 180-LI GDX 180-LI Číslo zboží 3 601 JG5 1.. 3 601 JG5 2.. Jmenovité napětí V 18 18 Volnoběžné otáčky

0–2800 0–2800 Počet rázů min

0–3600 0–3600 Max. utahovací moment: tuhý šroubový spoj podle ISO 5393 – ¼" vnitřní šestihran

Nm 160 160 – ■ ½" Nm – 180 Ø strojních šroubů mm M6–M14 M6–M16 Upínání nástroje ¼" vnitřní šestihran

¼" vnitřní šestihran Bosch Power Tools 1 609 92A 5XY | (26.04.2021)102 | Čeština Akumulátorový rázový utahovák GDR 180-LI GDX 180-LI Hmotnost podle EPTA-Procedure 01:2014

kg 1,7 1,8 Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 Dovolená teplota prostředí při provozu

apři skladování °C −20 až +50 −20 až +50 Doporučené akumulátory GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Doporučené nabíječky GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) Vzávislosti na použitém akumulátoru B) Omezený výkon při teplotách <0°C Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN62841-2-2. Hladina hluku elektronářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 96dB(A); hladina akustického výkonu 107dB(A). Nejistota K=3dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-2: Utahování šroubů amatic maximální přípustné velikosti:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Nabíjení akumulátoru u Používejte pouze nabíječky uvedené vtechnických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný svaším elektronářadím. Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte vnabíječce. Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje. u Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit. Dodržujte pokyny pro likvidaci. Vyjmutí akumulátoru Akumulátor (3) je opatřený dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (4). Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou. Pro vyjmutí akumulátoru (3) stiskněte odjišťovací tlačítko (4) aakumulátor vytáhněte směrem nahoru zelektronářadí. Nepoužívejte přitom násilí. Ukazatel stavu nabití akumulátoru Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Zbezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí. Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . Je to možné také při vyjmutém akumulátoru. Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný amusí se vyměnit. 1 609 92A 5XY | (26.04.2021) Bosch Power ToolsČeština | 103 Typ akumulátoru GBA 18V... LED Kapacita Trvale svítí tři zelené 60−100% Trvale svítí dvě zelené 30−60% Trvale svítí jedna zelená 5−30% Bliká jedna zelená 0−5% Typ akumulátoru ProCORE18V... LED Kapacita Trvale svítí pět zelených 80−100 % Trvale svítí čtyři zelené 60−80 % Trvale svítí tři zelené 40−60 % Trvale svítí dvě zelené 20−40 % Trvale svítí jedna zelená 5−20 % Bliká jedna zelená 0−5 % Výměna nástroje (viz obrázky A aB) u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. u Při nasazování nástroje dbejte na to, aby spolehlivě seděl na upínání nástroje. Pokud není nástroj bezpečně spojený supínáním nástroje, může se během šroubování uvolnit. Nasazení nástroje GDR 180-LI: Vytáhněte zajišťovací objímku (2) dopředu, nasaďte nástroj až na doraz do upínání nástroje (1) azajišťovací objímku (2) opět uvolněte, aby se nástroj zaaretoval. Používejte pouze šroubovací bity skulovou západkou (9) (DIN3126-E6.3). Jiné šroubovací bity (11) můžete nasadit pomocí univerzálního držáku bitů skulovou západkou (10). GDX 180-LI: Nasaďte nástroj (12) na čtyřhran upínání nástroje (1). Na základě systému sedí nástroj (12) na upínání nástroje (1) smírnou vůlí; nemá to žádný vliv na funkci abezpečnost. Vyjmutí nástroje Vytáhněte zajišťovací objímku (2) dopředu avyjměte nástroj. Provoz Funkce Upínání nástroje (1) snástrojem je poháněné elektromotorem přes převodovku arázový mechanismus. Pracovní proces se dělí na dvě fáze: šroubování autahování (rázový mechanismus vakci). Rázový mechanizmus nasadí, jakmile šroubový spoj běží ztuha amotor je tudíž zatížený. Rázový mechanizmus přeměňuje sílu motoru na rovnoměrné točivé údery. Při povolování šroubů nebo matic probíhá tento proces obráceně. Uvedení do provozu Nasazení akumulátoru Nastavte přepínač směru otáčení (5) do prostřední polohy, aby bylo elektronářadí chráněné proti neúmyslnému zapnutí. Zasuňte nabitý akumulátor (3) zepředu do paty elektronářadí tak, aby byl akumulátor bezpečně zajištěný. Nastavení směru otáčení (viz obrázek C) Pomocí přepínače směru otáčení (5) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (6) to ale není možné. Chod vpravo: Pro zašroubování šroubů autahování matic stiskněte přepínač směru otáčení (5) až na doraz doleva. Chod vlevo: Pro povolování, resp. vyšroubování šroubů amatic stiskněte přepínač směru otáčení (5) až na doraz doprava. Zapnutí avypnutí Pro zapnutí elektronářadí stiskněte vypínač (6) adržte ho stisknutý. Světlo (7) svítí při mírně nebo úplně stisknutém vypínači (6) aumožňuje osvětlení pracovního prostoru při nepříznivých světelných podmínkách. Pro vypnutí elektronářadí vypínač (6) uvolněte. Nastavení otáček Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (6). Mírným stisknutím vypínače (6) dosáhnete nízkých otáček. Srostoucím tlakem se počet otáček zvyšuje. Pracovní pokyny u Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout. Utahovací moment je závislý na době rázů. Maximální dosažený utahovací moment je výsledkem součtu všech jednotlivých utahovacích momentů dosažených pomocí rázů. Maximální utahovací moment je dosažen po době rázů 6–10sekund. Po této době se utahovací moment zvyšuje jen minimálně. Dobu rázů je třeba zjistit pro každý potřebný utahovací moment. Skutečně dosažený utahovací moment je třeba neustále kontrolovat pomocí momentového klíče. Bosch Power Tools 1 609 92A 5XY | (26.04.2021)104 | Čeština Tuhé, pružné aměkké šroubové spoje Když se při pokusu změří utahovací momenty dosažené při sledu rázů azaznamenají se do diagramu, získáme křivku průběhu utahovacího momentu. Výška křivky odpovídá maximálně dosaženému utahovacímu momentu, strmost ukazuje, vkteré chvíli ho bylo dosaženo. Průběh utahovacího momentu závisí na následujících faktorech: – Pevnost šroubů/matic – Druh podkladu (podložka, talířová pružina, těsnění) – Pevnost sešroubovaných materiálů – Mazací poměry na šroubovém spoji Adekvátně vyplývají následující případy použití: – Tuhý šroubový spoj se používá ušroubových spojů kovu na kov při použití podložek. Po relativně krátké době rázů je dosaženo maximálního utahovacího momentu (strmý průběh charakteristiky). Zbytečně dlouhá doba rázů jen škodí nářadí. – Pružný šroubový spoj se používá ušroubových spojů kovu na kov, ale při použití pružných podložek, talířových pružin, čepů nebo šroubů/matic skuželovým usazením apři použití prodloužení. – Měkký šroubový spoj se používá ušroubových spojů např. kovu na dřevo nebo při použití olověných či fíbrových podložek. Upružného, resp. měkkého šroubového spoje je maximální utahovací moment nižší než utuhého šroubového spoje. Rovněž je zapotřebí výrazně delší doba rázů. Orientační hodnoty pro maximální utahovací momenty šroubů Údaje vNm, vypočítané zplochy jádra šroubu; využití meze kluzu 90% (při součiniteli tření μ celk =0,12). Pro kontrolu neustále kontrolujte utahovací moment momentovým klíčem. Třídy pevnosti podle DIN267 Standardní šrouby Vysokopevnostní šrouby

(5) Prepínač smeru otáčania (6) Vypínač (7) Osvetlenie „PowerLight“ (8) Rukoväť (izolovaná úchopová plocha) (9) Skrutkovací hrot sguľôčkovým zaistením

(11) Skrutkovací hrot

(12) Pracovný nástroj (napr. skrutkovací nadstavec)

(13) Uhlíkové kefy (14) Krycí uzáver

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snásledujícími normami: Technicke podklady u: * Akumulátorový rázový utahovák Objednací číslo
