MANUALE UTENTE GDR 180-LI Professional BOSCH

M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 M10 13 17.5 22 23 26 29 35 39 47 65 78 M12 22.6 30 37.6 40 45 50 60 67 80 113 135 M14 36 48 60 65 72 79 95 107 130 180 215 M16 55 73 92 98 110 122 147 165 196 275 330 Recomendações Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso. Nota: Observe que não haja a possibilidade de peças metálicas pequenas penetrarem na ferramenta elétrica. Suporte de fixação ao cinto Com o suporte de fixação ao cinto pode pendurar a ferramenta elétrica, p. ex., num cinto. Desta forma terá ambas as mãos livres e a ferramenta elétrica estará sempre ao alcance. Indicações sobre o manuseio ideal da bateria Proteger a bateria contra humidade e água. Armazene a bateria apenas na faixa de temperatura de −20°C a 50°C. Por exemplo, não deixe a bateria dentro do automóvel no verão. Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco. Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída. Observe as indicações sobre a eliminação de forma ecológica. Manutenção e assistência técnica Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. 1 609 92A 5XY | (26.04.2021) Bosch Power ToolsItaliano | 39 u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Trocar as escovas de carvão (verfiguraD) Verifique o comprimento das escovas de carvão a cada 2–3 meses e, se necessário, troque as duas escovas de carvão. Nunca substitua apenas uma escova de carvão! Nota: utilize apenas escovas de carvão adquiridas através da Bosch, as quais são apropriadas para o seu produto. – Solte as capas (14) com uma chave de parafusos apropriada. – Substitua as escovas de carvão (13) que estão sob pressão de mola e aparafuse novamente as capas. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: [phone] Fax: [phone] Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio, contidas, estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Apenas para países da UE: Conforme a Diretiva Europeia 2012/19/UE e segundo a Diretiva Europeia 2006/66/CE é necessário recolher separadamente as ferramentas elétricas que já não são mais usadas e as baterias/pilhas defeituosas ou gastas e encaminhá-las para uma reciclagem ecológica. Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página39). Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Trocar as escovas de carvão (verfiguraD) Verifique o comprimento das escovas de carvão a cada 2–3 meses e, se necessário, troque as duas escovas de carvão. Nunca substitua apenas uma escova de carvão! Nota: utilize apenas escovas de carvão adquiridas através da Bosch, as quais são apropriadas para o seu produto. – Solte as capas (14) com uma chave de parafusos apropriada. – Substitua as escovas de carvão (13) que estão sob pressão de mola e aparafuse novamente as capas. Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di pe- ricolo, le istruzioni operative, le fi- gure e le specifiche fornite in dotazione al presente elet- troutensile. Il mancato rispetto di tutte le istruzioni sottoe- Bosch Power Tools 1 609 92A 5XY | (26.04.2021)40 | Italiano lencate potrà comportare il pericolo di scosse elettriche, in- cendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’in- sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im- piego, in condizioni appropriate, di dispositivi di protezio- ne quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’in- terruttore inserito, si vengono a creare situazioni perico- lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante del- la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo confor- me. L’utilizzo di un’aspirazione polvere può ridurre lo svi- lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- no trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo. Trattamento accurato ed uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l'applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di eseguire eventuali regolazioni, sostituire ac- cessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o to- gliere la batteria, se rimovibile. Tale precauzione evite- rà che l’elettroutensile possa essere messo in funzione in- volontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che 1 609 92A 5XY | (26.04.2021) Bosch Power ToolsItaliano | 41 non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili e relat- vi accessori. Verificare la presenza di un eventuale di- sallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l'elettrou- tensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manu- tenzione è stata effettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. u Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e con- trollare l'utensile in caso di situazioni inaspettate. Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili u Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sus- siste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. u Utilizzare gli elettroutensili solo con le batterie espli- citamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il ri- schio d’incendi. u Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. u In caso di condizioni d’uso non conformi, si può verifi- care la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liqui- do fuoriuscito dalla batteria ricaricabile potrà causare irri- tazioni cutanee o ustioni. u Non utilizzare una batteria, né un utensile danneggiati o modificati. Batterie danneggiate o modificate possono comportare problemi non prevedibili, causando incendi, esplosioni e possibili lesioni. u Non esporre una batteria o un elettroutensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori a 130 °C può causare esplosioni. u Seguire tutte le istruzioni di carica e non ricaricare la batteria o l'elettroutensile fuori dal campo di tempera- tura indicato nelle istruzioni stesse. Una carica non cor- retta, o fuori dal campo di temperatura indicato, può comportare danni alla batteria ed aumentare il pericolo di incendio. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. u Non eseguire mai la manutenzione di batterie danneg- giate. La manutenzione di batterie ricaricabili andrà ef- fettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati. Indicazioni di sicurezza per avvitatori ad impulsi u Trattenere l’elettroutensile sulle superfici d’impugna- tura isolate, qualora si eseguano operazioni in cui l’elemento di fissaggio potrebbe entrare in contatto con cavi elettrici nascosti. Se gli elementi di fissaggio entrano in contatto con un cavo sotto tensione, la tensio- ne potrebbe trasmettersi anche alle parti metalliche espo- ste dell’elettroutensile, provocando la folgorazione dell’utilizzatore. u Al fine di rilevare linee di alimentazione nascoste, uti- lizzare apparecchiature di ricerca adatte oppure rivol- gersi alla società erogatrice locale. Un contatto con ca- vi elettrici può provocare lo sviluppo di incendi e di scos- se elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano danni materiali. u Trattenere saldamente l’elettroutensile. Durante il ser- raggio e l’avvitamento delle viti, possono brevemente ve- rificarsi coppie di reazione. u Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utiliz- zando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. u Prima di posare l’elettroutensile, attendere sempre che si sia arrestato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elet- troutensile. u In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può in- cendiarsi o esplodere. Far entrare aria fresca nell’am- biente e contattare un medico in caso di malessere. I va- pori possono irritare le vie respiratorie. u Non aprire la batteria. Vi è rischio di cortocircuito. u Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall’esterno, la batteria potrebbe danneggiarsi. Po- trebbe verificarsi un cortocircuito interno e la batteria po- Bosch Power Tools 1 609 92A 5XY | (26.04.2021)42 | Italiano trebbe incendiarsi, emettere fumo, esplodere o surriscal- darsi. u Utilizzare la batteria solo per prodotti del produttore. Soltanto in questo modo la batteria verrà protetta da peri- colosi sovraccarichi. Proteggere la batteria dal calore, ad esem- pio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Utilizzo conforme L’elettroutensile è destinato all’avvitamento e all’allentamen- to di viti e per il serraggio e l’allentamento di dadi, entro il campo di dimensioni indicato. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. (1) Attacco utensile (2) Bussola di serraggio

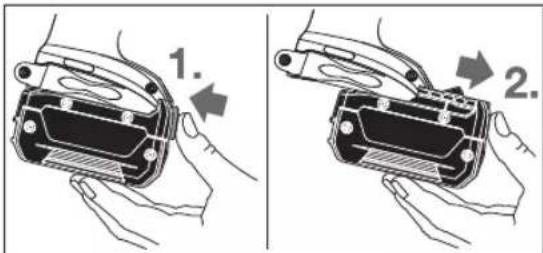

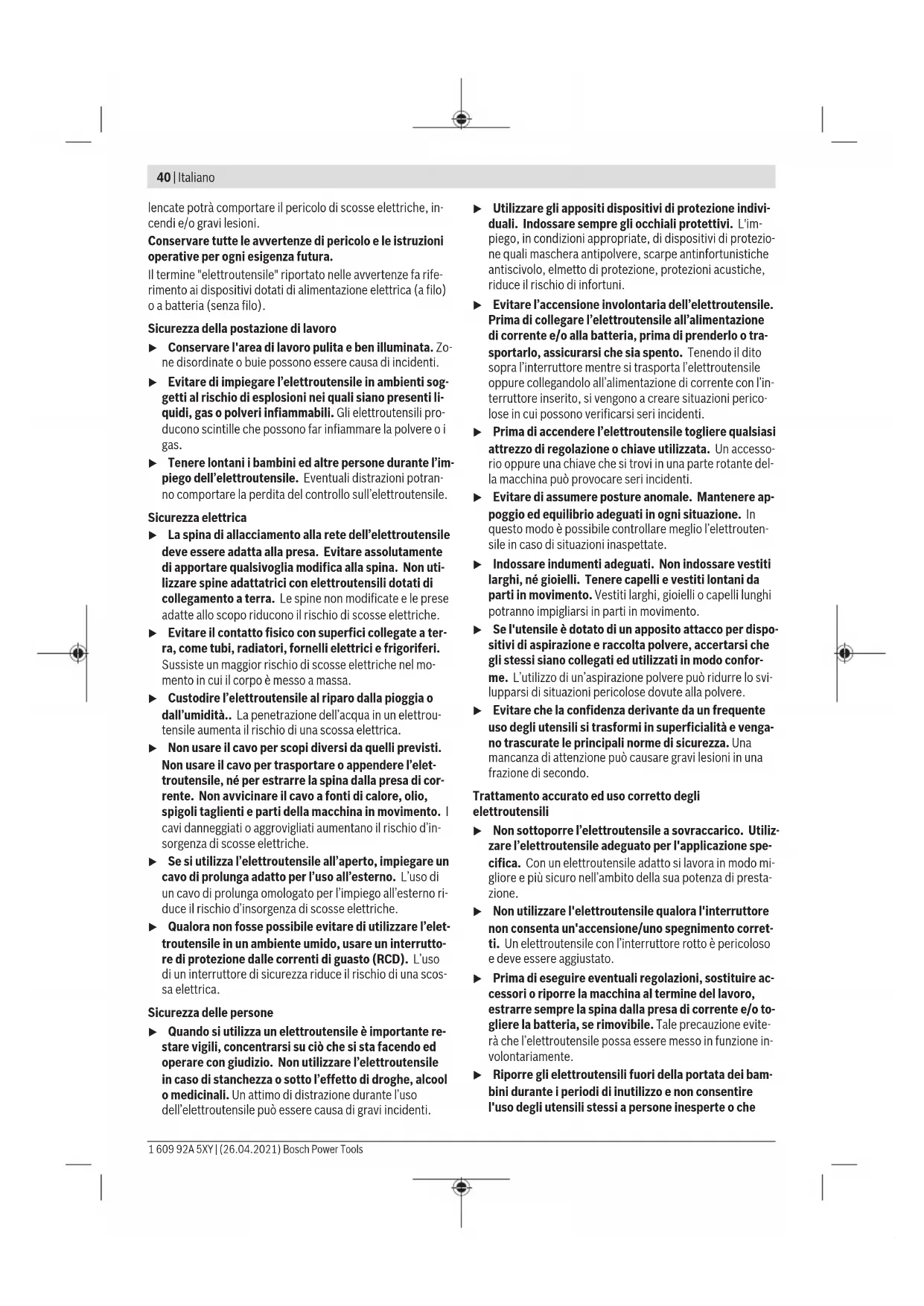

(4) Tasto di sbloccaggio della batteria

(5) Commutatore del senso di rotazione (6) Interruttore di avvio/arresto (7) Torcia «PowerLight» (8) Impugnatura (superficie di presa isolata) (9) Bit di avvitamento con arresto a sfera

(11) Bit di avvitamento

(13) Spazzole in carbone (14) Calotta di protezione

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Avvitatore a percussione a batteria GDR 180-LI GDX 180-LI Codice prodotto 3 601 JG5 1.. 3 601 JG5 2.. Tensione nominale Volt 18 18 Numero di giri a vuoto

giri/min 0–2800 0–2800 Numero di colpi min

0–3600 0–3600 Coppia di serraggio max. avvitamento in materiale duro, secondo ISO 5393 – ¼" esagono interno

Esagono interno da ¼" Peso secondo EPTA-Procedure 01:2014

kg 1,7 1,8 Temperatura ambiente consigliata in fase di ricarica °C 0 ... +35 0 ... +35 Temperatura ambiente consentita durante il funziona- mento

e in caso di magazzinaggio °C -20 ... +50 -20 ... +50 Batterie consigliate GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Caricabatterie consigliati GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) in funzione della batteria utilizzata B) prestazioni ridotte in caso di temperature <0°C 1 609 92A 5XY | (26.04.2021) Bosch Power ToolsItaliano | 43 Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente a EN62841-2-2. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: Livello di pressione acustica 96dB(A); Livello di potenza sonora 107dB(A). Grado d’incertezza K=3dB. Indossare protezioni acustiche Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K, rilevati conformemente a EN62841-2-2: Serraggio di viti e dadi di dimensioni massime ammesse: a

Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Montaggio u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti al- le batterie al litio utilizzate nell’elettroutensile. Avvertenza: La batteria viene fornita solo parzialmente cari- ca. Per garantire l’intera potenza della batteria, prima dell’impiego iniziale, ricaricare completamente la batteria nell’apposito caricabatteria. La batteria al litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un’interruzione dell’operazione di ri- carica non danneggia la batteria. La batteria al litio è protetta contro lo scaricamento comple- to dal sistema «Electronic Cell Protection (ECP)». In caso di batteria scarica l’elettroutensile si spegne attraverso un in- terruttore automatico: l’accessorio non si muove più. u Dopo lo spegnimento automatico dell’elettroutensile, non premere ulteriormente l’interruttore di avvio/ar- resto. La batteria potrebbe subire danni. Si prega di attenersi alle indicazioni relative allo smaltimen- to. Rimozione della batteria ricaricabile La batteria (3) è dotata di due inserti di bloccaggio che devo- no impedire che la batteria stessa cada all’esterno in caso di pressione accidentale del tasto di sbloccaggio batteria (4). Fintanto che la batteria ricaricabile è inserita nell’elettrou- tensile, la stessa è tenuta in posizione tramite una molla. Per la rimozione della batteria (3) premere il tasto di sbloc- caggio (4) ed estrarre la batteria dall’elettroutensile di sbloc- caggio. Durante questa operazione, non esercitare forza. Indicatore del livello di carica della batteria I LED verdi dell’apposito indicatore indicano il livello di cari- ca della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo. Per visualizzare il livello di carica, premere il tasto dell’indi- catore livello di carica della batteria o . Ciò sarà possibi- le anche a batteria rimossa. Se premuto il tasto dell’indicatore livello di carica della batte- ria non si illumina alcun LED, ciò significa che la batteria è di- fettosa e che deve essere sostituita. Tipo di batteria GBA 18V... LED Autonomia Luce fissa, 3 LED verdi 60−100% Luce fissa, 2 LED verdi 30−60% Luce fissa, 1 LED verde 5−30% Luce lampeggiante, 1 LED verde 0−5% Bosch Power Tools 1 609 92A 5XY | (26.04.2021)44 | Italiano Tipo di batteria ProCORE18V... LED Autonomia Luce fissa, 5 LED verde 80−100 % Luce fissa, 4 LED verde 60−80 % Luce fissa, 3 LED verdi 40−60 % Luce fissa, 2 LED verdi 20−40 % Luce fissa, 1 LED verde 5−20 % Luce lampeggiante, 1 LED verde 0−5 % Sostituzione dell’utensile (vedere Figg. A e B ) u Prima di qualsiasi intervento sull’elettroutensile (ad es. interventi di manutenzione, sostituzione dell’ac- cessorio ecc.), prelevare la batteria, anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azio- namento accidentale dell’interruttore di avvio/arresto sussiste pericolo di lesioni. u Inserendo un accessorio prestare attenzione affinché lo stesso alloggi in modo sicuro sul mandrino portau- tensile. Se l’accessorio non è collegato in modo sicuro al mandrino portautensile, lo stesso potrebbe staccarsi du- rante l’operazione di avvitamento. Montaggio dell’utensile accessorio GDR 180-LI: Estrarre la bussola di serraggio (2) in avanti, condurre l’uten- sile accessorio fino a battuta nell’attacco utensile (1) e rila- sciare la bussola di serraggio (2), per bloccare l’utensile ac- cessorio. Utilizzare solamente bit di avvitamento con arresto a sfera (9) (DIN 3126-E6.3). Altri bit di avvitamento (11) si posso- no introdurre tramite un portabit universale con arresto a sfera (10). GDX 180-LI: Inserire l’utensile accessorio (12) nell’attacco quadro del portautensile (1). La concezione del sistema prevede che l’utensile accessorio (12) alloggi con un leggero gioco sull’attacco utensile (1); ciò non influisce sulla funzionalità, né sulla sicurezza. Smontaggio dell’utensile accessorio Estrarre in avanti la bussola di serraggio (2) e prelevare l’utensile accessorio. Uso Funzionamento Il portautensile (1), con il relativo utensile accessorio, viene azionato da un apposito motore elettrico, tramite ingranaggi e massa battente. La procedura operativa si suddivide in due fasi: avvitamento e serraggio (massa battente in funzione). La massa battente si inserisce non appena la vite ha fatto presa mettendo il motore sotto carico. In tale modo, la mas- sa battente trasforma la forza del motore in rotazioni e per- cussioni uniformi. Svitando viti oppure dadi, questa opera- zione si sviluppa nella maniera opposta. Messa in funzione Introduzione della batteria Posizionare il commutatore del senso di rotazione (5) nella posizione centrale, al fine di evitare un’eventuale accensione accidentale dell’elettroutensile. Inserire la batteria carica (3) dalla parte anteriore nella base dell’elettroutensile, finché non risulta bloccata in modo sicu- ro. Impostazione del senso di rotazione (vedere Fig. C) Il commutatore del senso di rotazione (5) consente di varia- re il senso di rotazione dell’elettroutensile. Ad interruttore di avvio/arresto (6) premuto, tuttavia, ciò non sarà possibile. Rotazione destrorsa: per inserire viti e serrare dadi, preme- re il commutatore del senso di rotazione (5) verso sinistra, sino al finecorsa. Rotazione sinistrorsa: per allentare o svitare viti e dadi, premere il commutatore del senso di rotazione (5) verso de- stra, sino al finecorsa. Accensione/spegnimento Per accendere l’elettroutensile, premere l’interruttore di av- vio/arresto (6) e mantenerlo premuto. Il LED (7) si accenderà quando l’interruttore ON/OFF (6) verrà premuto, leggermente o completamente, consentendo d’illuminare l’area di lavoro in condizioni di luce sfavorevoli. Per spegnere l’elettroutensile, rilasciare l’interruttore di av- vio/arresto (6). Regolazione del numero di giri Ad elettroutensile acceso, la velocità si può regolare in modo continuo, esercitando più o meno pressione sull’interruttore di avvio/arresto (6). Premendo leggermente l’interruttore di avvio/arresto (6), si otterrà una velocità ridotta; aumentando la pressione, au- menterà anche la velocità. Indicazioni operative u Applicare l’elettroutensile sul dado/sulla vite esclusi- vamente quando è spento. Gli utensili accessori in rota- zione possono scivolare. La coppia dipende dalla durata della percussione. La coppia massima raggiunta risulta dalla somma di tutte le singole coppie raggiunte tramite le percussioni. La coppia massima viene raggiunta dopo una durata di percussione di 6–10 se- condi. Dopo tale tempo, la coppia aumenterà soltanto in mi- sura minima. La durata della percussione andrà rilevata per ciascuna cop- pia di serraggio richiesta. La coppia di serraggio effettiva an- drà sempre verificata con una chiave torsiometrica. Avvitamenti su sede rigida, elastica o tenera Misurando in un’apposita prova le coppie ottenute in una se- 1 609 92A 5XY | (26.04.2021) Bosch Power ToolsItaliano | 45 quenza di percussioni e trasferendo tali dati in un diagram- ma, si ottiene una curva di andamento di coppia. L’altezza della curva corrisponde alla coppia massima raggiungibile; la pendenza indica il tempo necessario per raggiungerla. L’andamento della coppia dipende dai seguenti fattori: – Resistenza delle viti/dei dadi – Tipo di supporto (rondella, molla a tazza, guarnizione) – Resistenza del materiale da avvitare – Stato della lubrificazione del raccordo a vite Sono quindi possibili i seguenti casi applicativi: – Sede rigida: in caso di avvitamento di metallo su metallo, con utilizzo di rondelle di compensazione. Dopo un tempo di percussione relativamente breve, viene raggiunta la coppia massima (curva caratteristica con andamento a maggiore pendenza). Evitare tempi di percussione ecces- sivi, che avrebbero il solo effetto di danneggiare l’utensi- le. – Sede elastica: in caso di avvitamenti di metallo su metal- lo, ma con utilizzo di anelli elastici, molle a tazza, tiranti a vite o viti/dadi a sede conica, oppure con utilizzo di pro- lunghe. – Sede tenera: in caso di avvitamenti ad es. di metallo su legno, oppure con utilizzo di dischi di supporto in piombo o in fibra. In caso di sede elastica o tenera, la massima coppia di ser- raggio sarà minore rispetto a quella in caso di sede rigida. Occorrerà, inoltre un tempo di percussione nettamente mag- giore. Valori orientativi per le coppie massime di serraggio viti Dati in Nm, calcolati in base alla sezione resistente; sfruttamento limite di snervamento 90% (con coefficiente d’attrito

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Avvitatore a percussione a batteria Codice prodotto
