| Značka | Bosch |
| Model | Professional 180-LI (ref. 06019G5123) |
| Typ produktu | Bezdrátový rázový utahovák |
| Jmenovité napětí | 18 V |
| Otáčky naprázdno | 0 - 2 800 ot/min |
| Frekvence úderů | 0 - 3 600 min⁻¹ |
| Maximální krouticí moment (tvrdé šroubování) | 160 Nm (1/4" šestihran) / 180 Nm (1/2" čtyřhran) podle modelu |
| Upínání nástroje | 1/4" šestihran nebo 1/2" čtyřhran |
| Hmotnost (dle EPTA) | 1,7 kg (GDR) / 1,8 kg (GDX) |
| Napájení | Lithium-Ion baterie 18 V (doporučené GBA 18V... nebo ProCORE18V...) |
| Indikátor stavu nabití | Zelené LED (3 nebo 5 podle baterie) |
| Technologie | Electronic Cell Protection (ECP), PowerLight |
| Bezpečnost | Ochrana proti úplnému vybití, zajištění baterie |
| Hladina hluku (akustický tlak) | 96 dB(A); výkon 107 dB(A) |
| Hladina vibrací | 9,5 m/s² (šroubování utahování matic) |
| Údržba | Vyměnitelné uhlíky (kontrola každé 2-3 měsíce) |
| Provozní teplota | -20 °C až +50 °C |
| Doporučená nabíječka | GAL 18..., GAX 18..., GAL 36... |
| Dodávané příslušenství | Šroubovací bity, univerzální držák bitů, klip na opasek |
| Směr otáčení | Přepínatelný (vpravo/vlevo) přepínačem |
| Plynulá regulace otáček | Ano, tlakem na spínač |
| Použití dle určení | Šroubování a vyšroubování šroubů, utahování/povolování matic |
| Zákaznický servis | Online SAV Direct, náhradní díly na bosch-pt.com |
Často kladené otázky - Professional 180-LI 06019G5123 BOSCH
Dotazy uživatelů ohledně Professional 180-LI 06019G5123 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš šroubovák ve formátu PDF zdarma! Najděte svůj návod Professional 180-LI 06019G5123 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Professional 180-LI 06019G5123 značky BOSCH.
NÁVOD K OBSLUZE Professional 180-LI 06019G5123 BOSCH
cs Původní návod k použivání
Čeština.... Stránka 99
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA
Prostudujte si všechny bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za
následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.
Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.

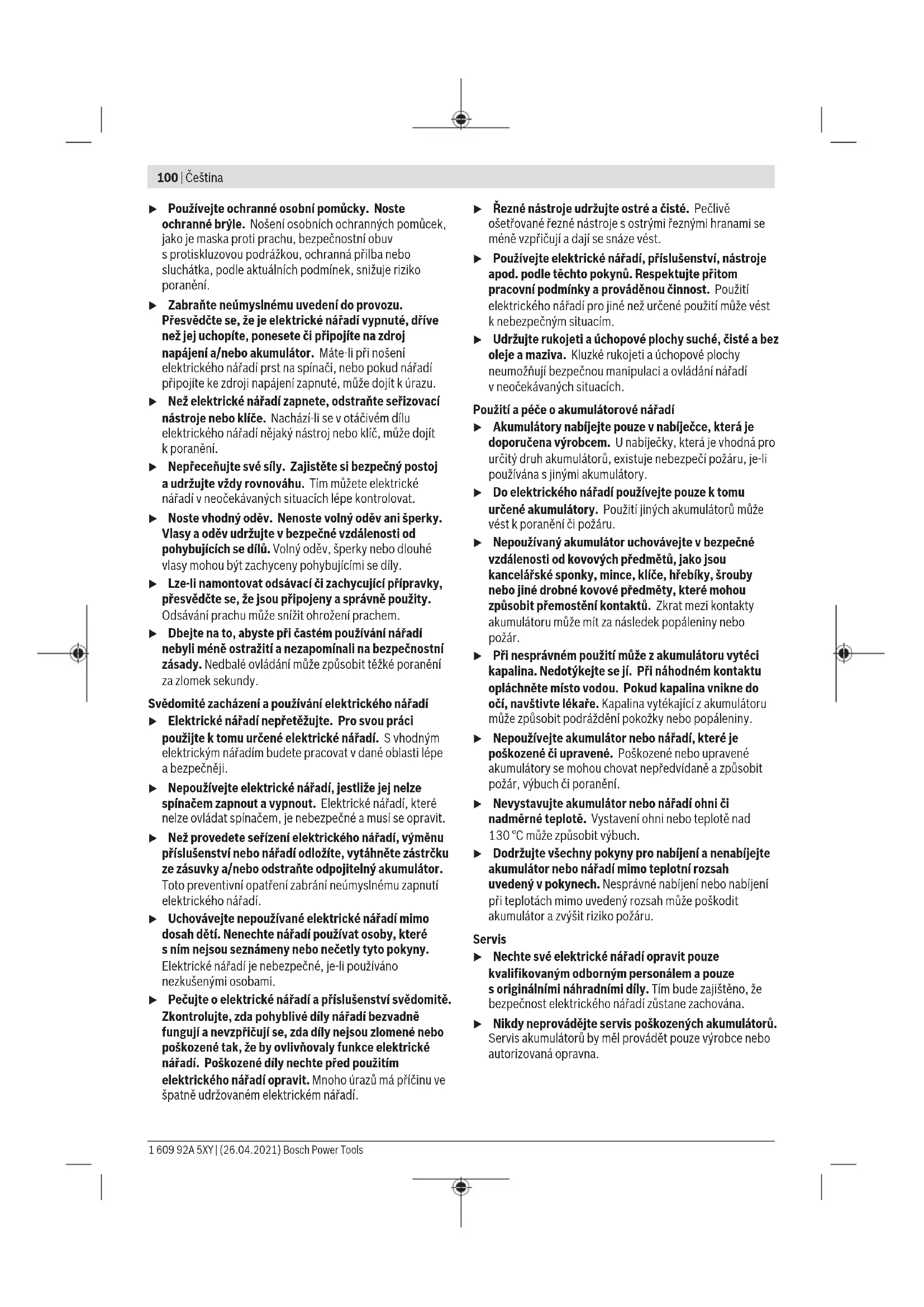

100 | Čeština
▶ Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
▶ Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro šroubováky
▶ Provádíte-li operaci, při které se může spojovací prvek dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu spojovacího prvku se živým vodičem může nechráněnými kovovými částmi elektrického nářadí vést elektrický proud a způsobit úraz obsluhy.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Elektronářadí držte pevně. Při utahování a povolování šroubů mohou vzniknout vysoké reakční momenty.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k zašroubování a povolování šroubů a dále k utahování a povolování matic v příslušném uvedeném rozsahu rozměrů.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Upínání nástroje
(2) Zajišťovací objímka ^a)
(3) Akumulátor ^a)
(4) Odjištovací tlačitko akumulátoru ^a)
(5) Přepínač směru otáčení
(6) Vypínač
(7) Světlo „PowerLight“
(8) Rukojeť (izolovaná plocha rukojeti)
(9) Šroubovací bit s kulovou západkou ^a)
(10) Univerzální držák bitů ^a)
(11) Šroubovací bit ^a)
(12) Nástroj ^a)
(13) Uhlíky
(14) Kryt
a) Zobrazené nebo popsané příslušenství nepatří k standardnimu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Akumulátorový rázový utahovák GDR 180-LI GDX 180-LI | ||
| Číslo zboží | 3 601 JG5 1.. 3 601 JG5 2.. | |
| Jmenovité napětí V 18 18 | ||
| Volnoběžné otáčky ^A) | min ^-1 | 0-2 800 0-2 800 |
| Počet rázů min | ^-1 | 0-3 600 0-3 600 |
| Max. utahovací moment: tuhý šroubový spoj podle ISO 5393 | ||
| - 1⁄4" vnitřní šestihran ^A) | Nm 160 160 | |
| - ■ 1⁄2" Nm - 180 | ||
| ∅ strojních šroubů mm M6-M14 M6-M16 | ||
| Upínání nástroje | ■ 1⁄2" | |
| 1⁄4" vnitřní šestihran 1⁄4" vnitřní šestihran | ||
102 | Čeština
Akumulátorový rázový utahovák GDR 180-LI GDX 180-LI
| Hmotnost podle EPTA-Procedure 01:2014 ^A) | kg 1,7 1,8 | |
| Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 | ||
| Dovolená teplota prostředí při provozu ^B) a při skladování | °C -20 až +50 -20 až +50 | |
| Doporučené akumulátory GBA 18V... | ProCORE18V... | GBA 18V...ProCORE18V... |
| Doporučené nabíječky GAL 18... | GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C
Informace o hluku a vibracích
Hodnoty hlučnosti zjištěné podle EN 62841-2-2.
Hladina hluku elektronářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 96 dB(A); hladina akustického výkonu 107 dB(A). Nejistota K = 3 dB.
Noste chrániče sluchu!
Celkové hodnoty vibrací a, (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-2:
Utahování šroubů a matic maximální přípustné velikosti: a_n = 9,5 m/s^2 , K = 1,5 m/s^2 .
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatižení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nabíjení akumulátoru
Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.
Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte v nabíječce.
Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor.
Lithium-ionotový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje.
▶ Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit.
Dodržujte pokyny pro likvidaci.

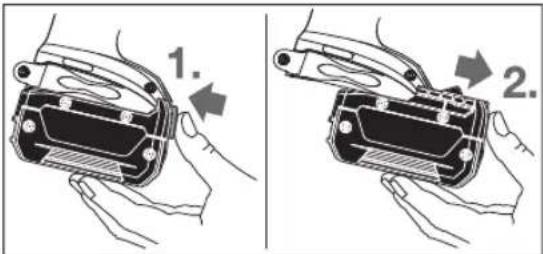

Vyjmutí akumulátoru
Akumulátor (3) je opatřený dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (4). Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou.
Pro vyjmutí akumulátoru (3) stiskněte odjišťovací tlačítko (4) a akumulátor vytáhněte směrem nahoru z elektronářadí. Nepoužívejte přitom násilí.
Ukazatel stavu nabití akumulátoru
Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí. Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . de to možné také při vyjmutém akumulátoru.
Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.
Typ akumulátoru GBA 18V...
LED Kapacita
| Trvale svítí tři zelené 60-100 % |
| Trvale svítí dvě zelené 30–60 % |
| Trvale svítí jedna zelená 5-30 % |
| Bliká jedna zelená 0–5 % |
Typ akumulátoru ProCORE18V...
LED Kapacita
| Trvale svítí pět zelených 80-100 % |
| Trvale svítí čtyři zelené 60-80 % |
| Trvale svítí tři zelené 40–60 % |
| Trvale svítí dvě zelené 20-40 % |
| Trvale svítí jedna zelená 5–20 % |
| Bliká jedna zelená 0–5 % |
Výměna nástroje (viz obrázky A a B)
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Při nasazování nástroje dbejte na to, aby spolehlivě seděl na upínání nástroje. Pokud není nástroj bezpečně spojený s upínáním nástroje, může se během šroubování uvolnit.
Nasazení nástroje
GDR 180-LI:
Vytáhněte zajišťovací objímku (2) dopředu, nasad’te nástroj až na doraz do upínání nástroje (1) a zajišťovací objímku (2) opět uvolněte, aby se nástroj zaaretoval.
Používejte pouze šroubovací bity s kulovou západkou (9) (DIN 3126-E6.3). Jiné šroubovací bity (11) můžete nasadit pomocí univerzálního držáku bitů s kulovou západkou (10).
GDX 180-LI:
Nasad'te nástroj (12) na čtyřhran upínání nástroje (1).
Na základě systému sedí nástroj (12) na upínání nástroje (1) s mírnou vůlí; nemá to žádný vliv na funkci a bezpečnost.
Vyjmutí nástroje
Vytáhněte zajištovací objímku (2) dopředu a vyjměte nástroj.
Provoz
Funkce
Upínání nástroje (1) s nástrojem je poháněné elektromotorem přes převodovku a rázový mechanismus. Pracovní proces se dělí na dvě fáze:
šroubování a utahování (rázový mechanismus v akci). Rázový mechanizmus nasadí, jakmile šroubový spoj běží ztuha a motor je tudíž zatížený. Rázový mechanizmus přeměňuje sílu motoru na rovnoměrné točivé údery. Při povolování šroubů nebo matic probíhá tento proces obráceně.
Uvedení do provozu
Nasazení akumulátoru
Nastavte přepínač směru otáčení (5) do prostřední polohy, aby bylo elektronářadí chráněné proti neúmyslnému zapnutí. Zasuňte nabitý akumulátor (3) zepředu do paty elektronářadí tak, aby byl akumulátor bezpečně zajištěný.
Nastavení směru otáčení (viz obrázek C)
Pomocí přepínače směru otáčení (5) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (6) to ale není možné.
Chod vpravo: Pro zašroubování šroubů a utahování matic stiskněte přepínač směru otáčení (5) až na doraz doleva.
Chod vlevo: Pro povolování, resp. vyšroubování šroubů a matic stiskněte přepínač směru otáčení (5) až na doraz doprava.
Zapnutí a vypnutí
Pro zapnutí elektronářadí stiskněte vypínač (6) a držte ho stisknutý.
Světlo (7) svítí při mírně nebo úplně stisknutém vypínači (6) a umožňuje osvětlení pracovního prostoru při nepříznivých světelných podmínách.
Pro vypnutí elektronářadí vypínač (6) uvolněte.
Nastavení otáček
Otáčky zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (6).
Mírným stisknutím vypínače (6) dosáhnete nízkých otáček. S rostoucím tlakem se počet otáček zvyšuje.
Pracovní pokyny
Elektronářadí nasazujte na matici/šroub pouze vypnuté. Otáčející se nástroje mohou sklouznout.
Utahovací moment je závislý na době rázů. Maximální dosažený utahovací moment je výsledkem součtu všech jednotlivých utahovacích momentů dosažených pomocí rázů. Maximální utahovací moment je dosažen po době rázů 6–10 sekund. Po této době se utahovací moment zvyšuje jen minimálně.
Dobu rázů je třeba zjistit pro každý potřebný utahovací moment. Skutečně dosažený utahovací moment je třeba neustále kontrolovat pomocí momentového klíče.
104 | Čeština
Tuhé, pružné a měkké šroubové spoje
Když se při pokusu změří utahovací momenty dosažené při sledu rázů a zaznamenají se do diagramu, získáme křivku průběhu utahovacího momentu. Výška křivky odpovídá maximálně dosaženému utahovacímu momentu, strmost ukazuje, v které chvíli ho bylo dosaženo.
Průběh utahovacího momentu závisí na následujících faktorech:
- Pevnost šroubů/matic
- Druh podkladu (podložka, talířová pružina, těsnění)
- Pevnost sešroubovaných materiálů
– Mazací poměry na šroubovém spoji
Adekvátně vyplývají následující případy použití:
- Tuhý šroubový spoj se používá u šroubových spojů kovu na kov při použití podložek. Po relativně krátké době rázů
je dosaženo maximálního utahovacího momentu (strmý průběh charakteristiky). Zbytečně dlouhá doba rázů jen škodí nářadí.
- Pružný šroubový spoj se používá u šroubových spojů kovu na kov, ale při použití pružných podložek, talířových pružin, čepů nebo šroubů/matic s kuželovým usazením a při použití prodloužení.
- Měkký šroubový spoj se používá u šroubových spojů např. kovu na dřevo nebo při použití olověných či fíbrových podložek.
U pružného, resp. měkkého šroubového spoje je maximální utahovací moment nižší než u tuhého šroubového spoje. Rovněž je zapotřebí výrazně delší doba rázů.
Orientační hodnoty pro maximální utahovací momenty šroubů
Údaje v Nm, vypočítané z plochy jádra šroubu; využití meze kluzu 90 % (při součiniteli tření _celk = 0,12 ). Pro kontrolu neustále kontrolujte utahovací moment momentovým klíčem.
| Třídy pevnosti podle DIN 267 | Standardní šrouby Vysokopevnostní šrouby | ||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | |
| M6 2.71 3.61 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 | |
| M8 6.57 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M10 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 |
| M12 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 |
| M14 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 |
| M16 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 |
Tipy
Před zašroubováním větších, delších šroubů do tvrdých materiálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba 2/3 délky šroubu.
Upozornění: Dbejte na to, aby se do elektrického nářadí nedostaly žádné drobné kovové díly.
Spona na pásek
Pomocí spony na pásek můžete elektronářadí zavěsit např. na pásek. Pak máte obě ruce volné a elektrické nářadí je kdykoli po ruce.
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou.
Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.
Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.
Dodržujte pokyny pro likvidaci.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění
vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Výměna uhlíků (viz obrázek D)
Kontrolujte délku uhlíků přibližně každé 2–3 měsíce, a pokud je to nutné, oba uhlíky vyměňte.
Nikdy neměňte jen jeden uhlík!
Upozornění: Používejte pouze uhlíky zakoupené prostřednictvím firmy Bosch, které jsou určené pro váš výrobek.
– Pomocí vhodného šroubováku povolte krytky (14).
– Vyměňte uhlíky (13), které jsou pod tlakem pružiny, a krytky opět přišroubujte.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Obsažené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasilání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU se musí již nepoužitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 105).
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Výměna uhlíků (viz obrázek D)
Kontrolujte délku uhlíků přibližně každé 2–3 měsíce, a pokud je to nutné, oba uhlíky vyměňte.
Nikdy neměňte jen jeden uhlík!
Upozornění: Používejte pouze uhlíky zakoupené prostřednictvím firmy Bosch, které jsou určené pro váš výrobek.
- Pomocí vhodného šroubováku povolte krytky (14).
– Vyměňte uhlíky (13), které jsou pod tlakem pružiny, a krytky opět přišroubujte.
Slovenčina
Bezpečnost na pracovisku
Bezpečnost' - elektrina
Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Starostlivé používanie elektrického náradia
(1) Upínanie nástroja
(2) Zaistovacia objímka ^a)
(3) Akumulátor ^a)
(4) Tlačidlo na odistenie akumulátora ^a)
(5) Prepínač smeru otáčania
(6) Vypínač
(7) Osvetlenie „PowerLight“
(8) Rukováť (izolovaná úchopová plocha)
(9) Skrutkovací hrot s gul'ôčkovým zaistením ^a)
108 | Slovenčina
(10) Univerzálny držiak hrotov a)
(11) Skrutkovací hrot ^a)
(12) Pracovný nástroj (napr. skrutkovací nadstavec) ^a)
(13) Uhlíkové kefy
A) v závislosti od použitého akumulátora
▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodit.
Stlačte tlačidlo pre indikáciu stavu nabitia ©alebo,oby sa zobrazil stav nabitia. Je to možné aj vtedy, ked je akumulátor vybratý.
| Neprerušované svetlo 3× zelená 60-100 % |
| Neprerušované svetlo 2× zelená 30-60 % |
| Neprerušované svetlo 1× zelená 5-30 % |
| Blikanie 1× zelená 0-5 % |
Typ akumulátora ProCORE18V...
LED kontrolky Kapacita
| Neprerušované svetlo 5× zelených 80–100 % |
| Neprerušované svetlo 4× zelené 60–80 % |
| Neprerušované svetlo 3× zelené 40–60 % |
| Neprerušované svetlo 2× zelené 20–40 % |
| Neprerušované svetlo 1× zelená 5–20 % |
| Blikanie 1× zelená 0–5 % |
Potiahnite zaistovaciu objímku (2) smerom dopredu a pracovný nástroj vyberte.
Prevádzka
Spôsob činnosti
Na zapnutie elektrického náradia stlačte vypínač (6) a držte ho stlačený.
Na vypnutie elektrického náradia vypínač (6) uvol'nite.
Nastavenie otáčok
Mierny tlak na vypínač (6) vyvolá nízke otáčky. Pri zvýšení tlaku sa otáčky zvýšia.
- pevnost zoskrutkovávaného materiálu
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
- Odvrnite poklopce (14) prikladnim odvrtač.
- Zamenite grafitne četkice koje stoje pod pritiskom opruge (13) i ponovo zavrnite poklopce.
Varnost na delovnem mestu
Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 178).
