BRUKSANVISNING Professional 180-LI 06019G5123 BOSCH

(13) Kontaktkul (14) Beskyttelseskappe

(5) Høyre/venstre-bryter (6) Av/på-bryter (7) Lampen "PowerLight" (8) Håndtak (isolert grepsflate) (9) Skrutrekkerbit med kulelås

(12) Innsatsverktøy (f.eks. skrutrekkerpipe)

og ved lagring °C -20 ... +50 -20 ... +50 Anbefalte batterier GBA 18V... ProCORE18V... GBA 18V... ProCORE18V... Anbefalte ladere GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) Avhengig av batteriet B) Begrenset ytelse ved temperatur under 0°C Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold til EN62841-2-2. Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 96dB(A); lydeffektnivå 107dB(A). Usikkerhet K=3dB. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K fastsatt i henhold tilEN62841-2-2: Fasttrekking av skruer og muttere med maksimalt tillatt størrelse: a

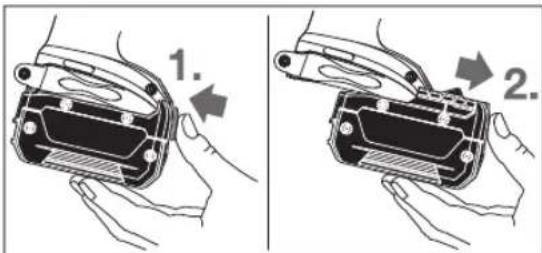

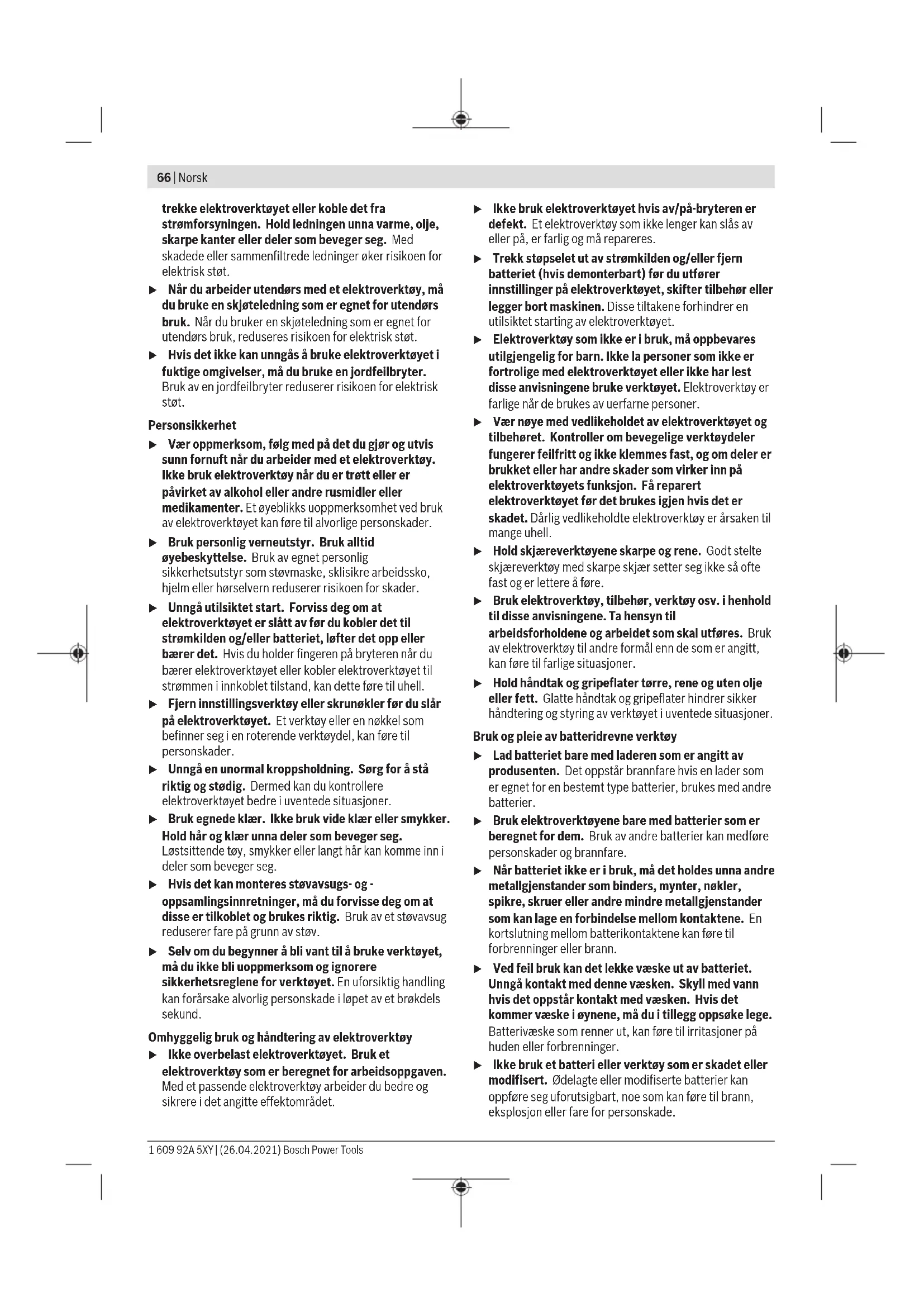

Vibrasjonsnivået og støyemisjonen som er angitt i disse anvisningene er målt i samsvar med en standardisert målemetode og kan brukes til sammenligning av elektroverktøy. Verdiene egner seg også til en foreløpig estimering av vibrasjonsnivået og støyutslippet. Angitt vibrasjonsnivå og støyutslipp representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan vibrasjonsnivået og støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av vibrasjonsnivået og støyutslippet skal det også tas hensyn til de tidene verktøyet er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere vibrasjonsnivået og støyutslippet for hele arbeidstidsrommet betraktelig. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. Opplading av batteriet u Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li- ion-batteriet som er brukt i elektroverktøyet. Merk: Batteriet er delvis ladet ved levering. For å sikre full effekt fra batteriet må du lade det helt opp i laderen før første gangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Li-Ion-batteriet har "Electronic Cell Protection (ECP)" som beskytter mot dyputladning. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger. u Ikke fortsett å trykke på av/på-bryteren etter automatisk utkobling av elektroverktøyet. Batteriet kan ta skade. Følg informasjonene om kassering. Fjerning av batteriet Batteriet (3) har to låsetrinn som skal hindre at batteriet faller ut hvis utløserknappen (4) for batteriet trykkes utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær. 1 609 92A 5XY | (26.04.2021) Bosch Power ToolsNorsk | 69 For å ta ut batteriet (3) trykker du på utløserknappen (4) og trekker batteriet forover og ut av elektroverktøyet. Ikke bruk makt. Indikator for batteriladenivå De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet. Trykk på knappen for indikatoren for batteriets ladenivå eller for å se ladenivået. Dette er mulig også når batteriet er tatt ut. Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut. Batteritype GBA 18V... Lysdioder Kapasitet Kontinuerlig lys 3× grønt 60−100% Kontinuerlig lys 2× grønt 30−60% Kontinuerlig lys 1× grønt 5−30% Blinker 1× grønt 0−5% Batteritype ProCORE18V... Lysdioder Kapasitet Kontinuerlig lys 5× grønt 80−100 % Kontinuerlig lys 4× grønt 60−80 % Kontinuerlig lys 3× grønt 40−60 % Kontinuerlig lys 2× grønt 20−40 % Kontinuerlig lys 1× grønt 5−20 % Blinker 1× grønt 0−5 % Bytte verktøy (se bilde A og B ) u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. u Når du setter inn et innsatsverktøy, må du passe på at det sitter godt fast i verktøyholderen. Hvis innsatsverktøyet ikke er sikkert forbundet med verktøyholderen, kan det løsne i løpet av skruingen. Innsetting av innsatsverktøy GDR 180-LI: Trekk låsehylsen (2) forover, før innsatsverktøyet inn i verktøyfestet (1) til det stopper og slipp låsehylsen (2) igjen for å låse innsatsverktøyet. Bruk bare skrubits med kulelås (9) (DIN 3126-E6.3). Du kan sette inn andre skrubits (11) ved bruk av en universalbitsholder med kulelås (10). GDX 180-LI: Skyv innsatsverktøyet (12) på firkanten til verktøyholderen (1). Systemavhengig har innsatsverktøyet (12) litt klaring på verktøyholderen (1); dette påvirker ikke funksjonen eller sikkerheten. Fjerning av innsatsverktøyet Trekk låsehylsen (2) forover, og ta ut innsatsverktøyet. Bruk Funksjon Verktøyfestet (1) med innsatsverktøyet drives av en elektrisk motor via gir og slagverk. Arbeidsprosessen er delt inn i to faser: skruing og stramming (slagmekanisme i aksjon). Slagverket starter straks skruforbindelsen kjører seg fast og motoren da belastes. Slagverket forvandler slik motorkraften til regelmessige dreieslag. Skruer eller muttere løsnes på omvendt måte. Igangsetting Innsetting av batteriet Sett dreieretningsvelgeren (5) i midtstilling for å beskytte elektroverktøyet mot å slås på utilsiktet. Skyv det oppladede batteriet (3) forfra inn i foten på elektroverktøyet til batteriet er sikkert låst. Stille inn dreieretningen (se bilde C) Med dreieretningsomkobleren (5) kan du endre dreieretningen til elektroverktøyet. Dette er ikke mulig når på/av-bryteren (6) er trykt inn. Høyregang: For innskruing av skruer og fasttrekking av muttere trykker du dreieretningsomkobleren (5)mot venstre til den stopper. Venstregang: For løsing hhv. utskruing av skruer og muttere trykker du dreieretningsomkobleren (5) mot høyre til den stopper. Inn-/utkobling For å slå på elektroverktøyet trykker du på av/på-bryteren (6) og holder den inne. Lampen (7) lyser når av/på-bryteren (6) trykkes litt eller helt inn og gir mulighet til å lyse opp arbeidsplassen ved ugunstige lysforhold. Bosch Power Tools 1 609 92A 5XY | (26.04.2021)70 | Norsk For å slå av elektroverktøyet slipper du av/på-bryteren (6). Innstilling av turtallet Du kan regulere turtallet til det innkoblede elektroverktøyet trinnløst, avhengig av hvor langt inn du trykker av/på- bryteren (6). Et lett trykk på av/på-bryteren (6) gir lavt turtall. Turtallet stiger med økende trykk. Informasjon om bruk u Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Dreiemomentet er avhengig av slagets varighet. Det maksimale dreiemomentet resulterer av alle enkelte dreiemomenter som oppstår av slagene. Det maksimale dreiemomentet oppnås etter en slagvarighet på 6–10 sekunder. Etter denne tiden økes dreiemomentet kun minimalt. Slagtiden må finnes frem for hvert nødvendige dreiemoment. Det virkelige dreiemomentet må alltid kontrolleres med en momentnøkkel. Skruforbindelser med hardt, fjærende eller mykt feste Hvis dreiemomentene som oppstår i løpet av slagene måles og overføres til et diagram, får man en kurve for utviklingen av dreiemomentet. Høyden på kurven tilsvarer det maksimalt mulige dreiemomentet, steilheten viser i løpet av hvilken tid dette oppstår. En dreiemomentutvikling er avhengig av følgende faktorer: – Fastheten til skruer/muttere – Type underlag (skive, tallerkenfjær, tetning) – Fastheten til materialet som skal skrus fast – Smøreforholdene på skruforbindelsen Slik oppstår følgende anvendelsestilfeller: – Hardt feste: skruforbindelser mellom metall og metall ved bruk av underlagsskiver. Etter en relativ kort slagtid er det maksimale dreiemomentet oppnådd (steil karakteristikk). Unødvendig lang slagtid skader maskinen. – Fjærende feste: skruforbindelser mellom metall og metall, men ved bruk av fjærringer, tallerkenfjærer, stagbolter eller skruer/muttere med konisk feste og ved bruk av forlengelser. – Mykt feste på skruforbindelser mellom f.eks. metall og tre, eller ved bruk av bly- eller fiberskive som underlag. Ved fjærende hhv. mykt feste er det maksimale dreiemomentet lavere enn ved et hardt feste. Det er også nødvendig med en tydelig lengre slagtid. Veiledende verdier for maksimale tiltrekkingsmomenter for skruer Angivelser i Nm, beregnet av spenningstverrsnittet; utnyttelse av strekkgrensen 90 % (ved friksjonskoeffisient μ ges =0,12). Dreiemomentet må alltid kontrolleres med en momentnøkkel. Fasthetsklasser jf. DIN267 Standard-skruer Høyfaste skruer

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Batteridrevet slagtrekker Produktnummer
