| Mark | Bosch |
| Mudel | Professional 180-LI (ref. 06019G5123) |
| Toote tüüp | Juhtmeta löökkeermetõmbaja |
| Nimipinge | 18 V |
| Tühikäigu pöörded | 0 - 2 800 p/min |
| Löögisagedus | 0 - 3 600 min⁻¹ |
| Maksimaalne pöördemoment (kõva keeramine) | 160 Nm (kuuskant 1/4") / 180 Nm (nelikant 1/2") vastavalt mudelile |
| Tööriistakinnitus | Kuuskantpesa 1/4" või nelikant 1/2" |
| Kaal (EPTA järgi) | 1,7 kg (GDR) / 1,8 kg (GDX) |
| Toide | Liitium-ioon aku 18 V (soovitatav GBA 18V... või ProCORE18V...) |
| Laetuse taseme indikaator | Rohelised LEDid (3 või 5 olenevalt akust) |
| Tehnoloogiad | Electronic Cell Protection (ECP), PowerLight |
| Ohutus | Kaitse täieliku tühjenemise vastu, aku lukustus |
| Helirõhu tase | 96 dB(A) ; võimsus 107 dB(A) |
| Vibratsiooni tase | 9,5 m/s² (kruvide/mutrite kinnitamine) |
| Hooldus | Vahetatavad süsinikharjad (kontroll iga 2-3 kuu tagant) |
| Töötemperatuur | -20 °C kuni +50 °C |
| Soovitatav laadija | GAL 18..., GAX 18..., GAL 36... |
| Kaasasolevad tarvikud | Keeramisotsak, universaalne otsakuhoidja, vööklamber |
| Pöörlemissuund | Lülitatav (parem/vasak) valikulülitiga |
| Pöörete regulaator | Jah, lülitile vajutades |
| Nõuetekohane kasutamine | Kruvide kinnitamine ja lahti keeramine, mutrite pingutamine/lõdvendamine |
| Müügijärgne teenindus | Otsene online-teenindus, varuosad saidil bosch-pt.com |
Korduma kippuvad küsimused - Professional 180-LI 06019G5123 BOSCH
Kasutajate küsimused teemal Professional 180-LI 06019G5123 BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Kruvikeeraja PDF-formaadis tasuta! Leidke oma juhend Professional 180-LI 06019G5123 - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. Professional 180-LI 06019G5123 kaubamärgi BOSCH.
KASUTUSJUHEND Professional 180-LI 06019G5123 BOSCH
et Algupārane kasutusluhend

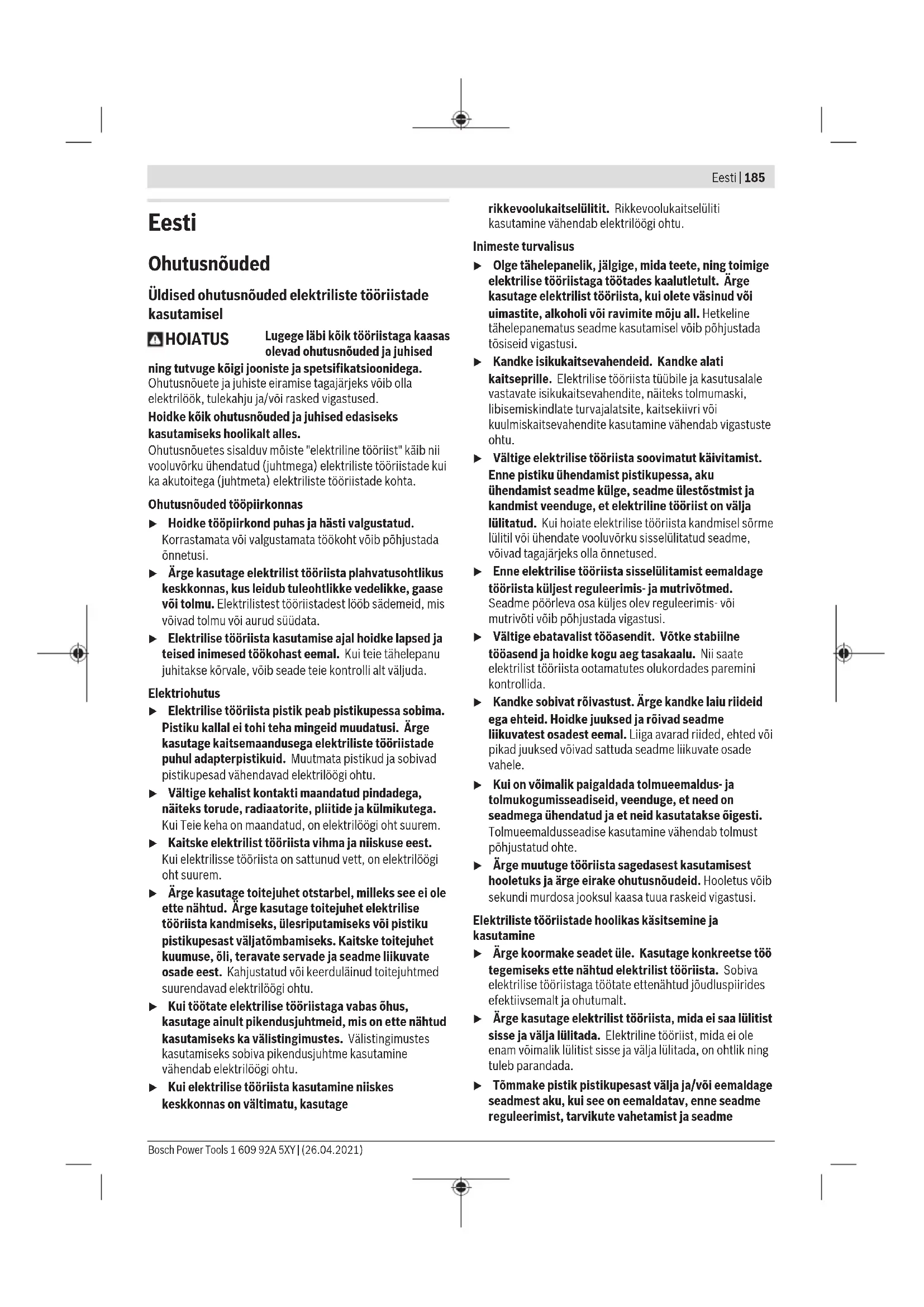

Eesti...... Lehekülg 185
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
▶ Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivötmed. Seadme pöörleva osa küljes olev reguleerimis- vöi mutrivöti vöib pöhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
▶ Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.
▶ Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav
laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded kruvikeerajate kasutamisel
Tehes töid, mille puhul vöib kinnitusdetail tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, vöivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
▶ Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnöuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud kindlasse mõõtmetevahemikku kuuluvate kruvide sissekeeramiseks ja lahtipäästmiseks ning mutrite pingutamiseks ja lahtipäästmiseks.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
(1) Tööriistahoidik
(2) Lukustushülss ^a)
(3) Aku^a
(4) Aku lukustuse vabastamisnupp ^a)
(5) Pöörlemissuuna ümberlüliti
(6) Sisse-/väljalüliti
(7) Lamp „PowerLight“
(8) Käepide (isoleeritud haardepind)
(9) Kuulfiksaatoriga kruvitsaotsak ^a)
(10) Universaalne otsakuhoidik ^a)
(11) Kruvitsaotsak ^a)
(12) Vahetatav tööriist (nt mutrikeeramisotsak) ^a)
(13) Süsiharjad
(14) Kaitsekübar
a) Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud vöi kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
| Aku-löökkruvikeeraja GDR 180-LI GDX 180-LI | |||
| Tootenumber | 3 601 JG5 1.. 3 601 JG5 2.. | ||
| Nimipinge V 18 18 | |||
| Tühikäigu-pöörlemiskiirus ^4) | min ^-1 | 0-2800 0-2800 | |
| Löögikiirus min | ^-1 | 0-3600 0-3600 | |
| Max pöördemoment kõva materjali korral vastavalt standardile ISO 5393 | |||
| - 14" sisekuuskant ^A) | Nm 160 160 | ||
| - ■ 12" Nm - 180 | |||
| Masinakruvide ∅ mm M6 - M14 M6 - M16 | |||
| Tööriistahoidik | 14" sisekuuskant | 14" sisekuuskant | |
| Kaal vastavalt EPTA-Procedure 01:2014-le ^4) | kg 1,7 1,8 | ||
| soovitatav keskkonnatemperatuur laadimisel °C 0 ... +35 0 ... +35 | |||
| lubatud keskkonnatemperatuur töötamisel ^3) ja hoiustamisel | °C | -20 ...+50 | -20 ...+50 |
| soovitatavad akud | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| soovitatavad laadimisseadmed | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | |
A) sõltuvalt kasutatud akust
B) piiratud võimsus temperatuuril <0 °C
Andmed müra/vibratsiooni kohta
Mürapäästu väärtused, määratud vastavalt EN 62841-2-2.
Elektrilise tööriista ekvivalentne müratase on tavaliselt: helirõhutase 96 dB(A); helivõimsustase 107 dB(A). Möötemääramatus K = 3 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni kogutase a_h (kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 62841-2-2:
Lubatud maksimaalsete mõõtmetega kruvide ja mutrite pingutamisel: a_h=9,5 m/s^2 , K=1,5 m/s^2 .
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade
188 | Eesti
omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Paigaldus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Aku laadimine
Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud teie elektrilises tööriistas kasutatud liitiumioonaku laadimiseks.
Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku täit mahtuvust, laadige akut enne esmakordset kasutamist täiendavalt laadimisseadmes.
Li-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Liitiumioon-akut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse "Electronic Cell Protection (ECP)". Tühja aku korral lülitab kaitselüliti seadme välja: vahetatav tööriist ei pöörle enam.
Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustada saada.
Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid.
Aku eemaldamine
Akul (3) on kaks lukustusastet, mis peavad takistama aku väljakukkumist aku lukustuse vabastamisnupu (4) juhusliku vajutamise korral. Seadmesse paigaldatud akut hoiab öiges asendis vedru.
Aku (3) väljavõtmiseks vajutage lukustuse vabastamisnuppu (4) ja tömmake aku elektrilisest tööriistast ettepoole välja. Ärge rakendage seejuures jõudu.
Aku laetuse taseme näidik
Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.
Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu ōvi . See on võimalik ka väljavõetud aku korral.
Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.
Aku tüüp GBA 18V...
LEDid Mahtuvus
| pidev valgus 3× roheline 60-100 % |
| pidev valgus 2× roheline 30-60 % |
| pidev valgus 1× roheline 5-30 % |
| vilkuv valgus 1× roheline 0-5 % |
Aku tüüp ProCORE18V...
LEDid Mahtuvus
| pidev valgus 5× roheline 80-100 % |
| pidev valgus 4× roheline 60-80 % |
| pidev valgus 3× roheline 40-60 % |
| pidev valgus 2× roheline 20-40 % |
| pidev valgus 1× roheline 5-20 % |
| vilkuv valgus 1× roheline 0-5 % |
Tööriista vahetamine (vt jooniseid A ja B)
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Vahetatava tööriista paigaldamisel jälgige, et see tööriistahoidikusse kindlalt kinnitub. Kui vahetatav tööriist ei ole tööriistahoidikusse tugevasti kinnitatud, võib ta kruvikeeramise ajal lahti tulla.
Vahetatava tööriista paigaldamine GDR 180-LI:
Tömmake lukustushülssi (2) ettepoole, lükake vahetatav tööriist kuni toeni tööriistahoidikusse (1) ja vabastage vahetatava tööriista lukustamiseks lukustushülss (2) uuesti.
Kasutage ainult kuulfiksaatoriga kruvitsaotsakuid (9) (DIN 3126-E6.3). Muid kruvitsaotsakuid (11) saate paigaldada kuulfiksaatoriga universaalse otsakuhoidiku (10) abil.
GDX 180-LI:
Lükake vahetatav tööriist (12) tööriistahoidiku (1) nelikandile.
Süsteemist tingitult kinnitub vahetatav tööriist (12) tööriistahoidikusse (1) möningase lötkuga; see ei möjuta talitlust/turvalisust.
Vahetatava tööriista eemaldamine
Tömmake lukustushülssi (2) ettepoole ja eemaldage vahetatav tööriist.
Kasutamine
Tööviis
Vahetatava tööriistaga tööriistahoidikut (1) käitatakse reduktori ja löögimehhanismi kaudu elektrimootoriga. Töökäik jaguneb kaheks faasiks:
kruvikeeramine ja pingutamine (töötava löögimehhanismiga).
Löögimehhanism rakendub niipea, kui kruvi on kinni keeratud ja seetõttu koormatakse mootorit. Löögimehhanism muundab mootori jõu ühtlasteks pöördlöökideks. Kruvide või mutrite lahtikeeramisel kulgeb see protsess vastupidises järjekorras.
Seadme kasutuselevött
Aku paigaldamine
Elektrilise tööriista kaitsmiseks juhusliku sisselülitamise eest seadke pöörlemissuuna ümberlüliti (5) keskasendisse.
Lükake laetud aku (3) eestpoolt elektrilise tööriista jalga kuni aku kindla lukustumiseni.
Pöörlemissuuna seadmine (vt jn C)
Elektrilise tööriista pöörlemissuunda saate muuta pöörlemissuuna ümberlülitiga (5). Allavajutatud sisse-/ väljalülti (6) korral ei ole see võimalik.
Päripäeva pöörlemine: kruvide sissekeeramiseks ja mutrite pingutamiseks suruge pöörlemissuuna ümberlüliti (5) lõpuni vasakule.
Vastupäeva pöörlemine: kruvide ja mutrite lahtipäästmiseks või väljakeeramiseks suruge pöörlemissuuna ümberlüliti (5) lõpuni paremale.
Sisse-/väljalülitamine
Elektrilise tööriista kasutuselevõtmiseks vajutage elektrilise tööriista sisse-/väljalülitit (6) ja hoidke seda surutult.
Lamp (7) põleb osaliselt või täielikult allavajutatud sisse-/ väljalüliti (6) korral ja võimaldab tööpiirkonna valgustamist ebasoodsates valgustusoludes.
Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliiti (6).
Pöörlemiskiiruse seadmine
Sisselülitatud elektrilise tööriista pöörlemiskiirust saate sujuvalt reguleerida, olenevalt sellest, kui kaugele te sisse-/ väljalülitit (6) alla vajutate.
Kerge surve sisse-/väljalülitile (6) annab madala pöörlemiskiiruse. Surve suurendamisega kasvab ka pöörlemiskiirus.
Töösuunised
▶ Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad vöivad maha libiseda.
Pöördemoment söltub löögi kestusest. Maksimaalne saavutatud pöördemoment moodustub löökidega saavutatud üksikpöördemomentide summana. Maksimaalne pöördemoment saavutatakse löögikestuse 6–10 sekundit järel. Seejärel suureneb pingutusmoment veel ainult minimaalselt.
Löögikestus tuleb määrata iga nõutava pingutusmomendi jaoks. Tegelikult saavutatud pingutusmomenti tuleb alati kontrollida põördemomendivõtmega.
Jäigad, vetruvad või pehmed kruviühendused
Mõõtes katse käigus lõögijadaga saavutatud pöördemomente ja kandes need graafikule saadakse pöördemomendi kõver. Kõvera kõrgus vastab maksimaalsele saavutatavale pöördemomendile, kõvera tõus näitab, millise aja jooksul see saavutatakse.
Pöördemomendikövera kuju oleneb järgmistest teguritest:
- Kruvide/mutrite tugevus
- Aluse tüüp (seib, taldrikvedru, tihend)
- Kinnikruvitava materjali tugevus
- Kruviühenduse määrdeolud
Vastavalt sellele eristatakse järgmisi rakendusjuhtusid:
- Jäik ühendus tekib metalldetailide omavahelisel ühendamisel alusseibidega kruvidega. Maksimaalne pöördemoment saavutatakse suhteliselt lühikese löögiajaga (suure tõusuga köver). Asjatult pikk löögiaeg vaid kahjustab seadet.
- Vetruv ühendus tekib metalldetailide omavahelisel ühendamisel vedruseibidega või taldrikvedrudega kruvidega, tikkpoltide või koonilise tugipinnaga kruvide/mutrite ning pikenduste kasutamisel.
- Pehme ühendus tekib metalli ja puidu ühendamisel kruvidega ning plii- või fiiber-alusseibide kasutamisel. Vetruva või pehme ühenduse korral on maksimaalne pingutusmoment väiksem kui jäiga ühenduse korral. Samuti on vajalik tunduvalt pikem lõögiaeg.
190 | Eesti
Kruvide maksimaalsete pingutusmomentide ligikaudsed väärtused
Andmed Nm, arvutatud pingestatud ristlöikest; voolavuspiiri 90% kasutamisel (summaarse hõördeteguri μ _sum = 0,12 korral). Pingutusmomenti tuleb alati kontrollida põördemomendivõtme abil.
| Tugevusklassid vastavalt standardile DIN 267 | Standardkruvid Körgtugevad kruvid |
| 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9 |
M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2
M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39
M10 13 17.5 22 23 26 29 35 39 47 65 78
M12 22.6 30 37.6 40 45 50 60 67 80 113 135
M14 36 48 60 65 72 79 95 107 130 180 215
M16 55 73 92 98 110 122 147 165 196 275 330
Nõuanded
Enne suurte pikemate kruvide sissekeeramist kövadesse materjalidesse tuleks 2/3 kruvipikkuse ulatuses keerme siseläbimöõduga auk ette puurida.
Suunis: Jälgige, et elektrilisse tööriista ei tungiks metallist pisidetaile.
Vööklamber
Vööklambriga saate elektrilise tööriista nt vööle riputada. Nii jäävad teil mölemad käed vabaks ja elektriline tööriist on pidevalt haardeulatuses.
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke aku temperatuuril -20 °C kuni 50 °C. Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.
Hooldus ja korrashoid
Hooldus ja puhastamine
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Süsiharjade vahetamine (vt jn D)
Kontrollige süsiharjade pikkust iga u 2–3 kuu järel ja vahetage vajadusel mölemad süsiharjad.
Ärge kunagi vahetage välja ainult ühte süsiharja!
Suunis: kasutage ainult Boschilt tellitud süsiharju, mis on ette nähtud teie toote jaoks.
- Keerake kübarad (14) sobiva kruvikeerajaga lahti.
- Asendage vedru surve all olevad süsiharjad (13) uutega ja keerake kübarad jälle peale.
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.
Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 190).
Hooldus ja puhastamine
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Süsiharjade vahetamine (vt jn D)
Kontrollige süsiharjade pikkust iga u 2–3 kuu järel ja vahetage vajadusel mölemad süsiharjad.
Ärge kunagi vahetage välja ainult ühte süsiharja!
Suunis: kasutage ainult Boschilt tellitud süsiharju, mis on ette nähtud teie toote jaoks.
- Keerake kübarad (14) sobiva kruvikeerajaga lahti.
- Asendage vedru surve all olevad süsiharjad (13) uutega ja keerake kübarad jälle peale.
