| Marcă | Bosch |
| Model | Professional 180-LI (ref. 06019G5123) |
| Tip produs | Mașină de înșurubat cu impact fără fir |
| Tensiune nominală | 18 V |
| Viteză în gol | 0 - 2 800 rot/min |
| Frecvență de percuție | 0 - 3 600 min⁻¹ |
| Cuplu maxim (înșurubare dură) | 160 Nm (hexagonal 1/4") / 180 Nm (pătrat 1/2") în funcție de model |
| Portsculă | Hexagonal gol 1/4" sau pătrat 1/2" |
| Greutate (conform EPTA) | 1,7 kg (GDR) / 1,8 kg (GDX) |
| Alimentare | Baterie Li-Ion 18 V (recomandat GBA 18V... sau ProCORE18V...) |
| Indicator nivel de încărcare | LED-uri verzi (3 sau 5 în funcție de baterie) |
| Tehnologii | Protecție electronică a celulelor (ECP), PowerLight |
| Siguranță | Oprire de protecție la descărcare completă, blocare baterie |
| Nivel zgomot (presiune acustică) | 96 dB(A) ; putere 107 dB(A) |
| Nivel de vibrații | 9,5 m/s² (strângere șuruburi/piulițe) |
| Întreținere | Cărbuni înlocuibili (verificare la 2-3 luni) |
| Temperatură de funcționare | -20 °C până la +50 °C |
| Încărcător recomandat | GAL 18..., GAX 18..., GAL 36... |
| Accesorii incluse | Bucșă de înșurubare, portbucșă universal, clemă centură |
| Sens de rotație | Comutabil (dreapta/stânga) prin selector |
| Variator de viteză | Da, prin apăsare pe întrerupător |
| Utilizare conformă | Înșurubare și deșurubare șuruburi, strângere/destrângere piulițe |
| Serviciu post-vânzare | SAV Direct online, piese de schimb pe bosch-pt.com |
Întrebări frecvente - Professional 180-LI 06019G5123 BOSCH
Întrebările utilizatorilor despre Professional 180-LI 06019G5123 BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. Professional 180-LI 06019G5123 - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. Professional 180-LI 06019G5123 mărcii BOSCH.
MANUAL DE UTILIZARE Professional 180-LI 06019G5123 BOSCH
Română ...... Pagina 144
Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
AVERTIS-MENT
Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție
Împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosii niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

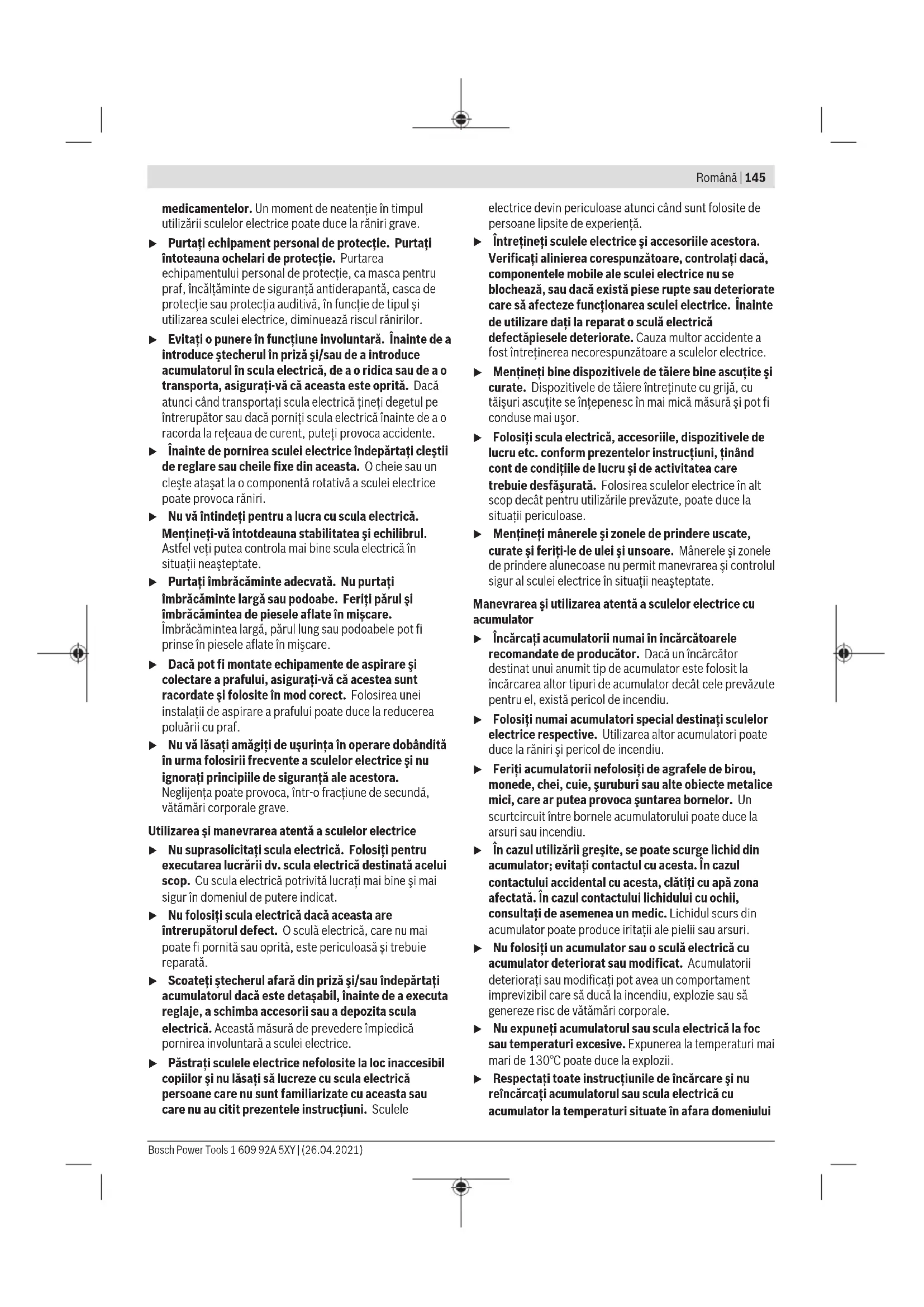

Siguranța persoanelor
▶ Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a
medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora.
Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Utilizarea și manevrarea atentă a sculelor electrice
Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele
electrice devin periculoase atunci când sunt folosite de persoane lipsite de experientă.
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greşite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneti acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului
146 | Română
de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea accumulatorului și mări riscul de incendiu.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
▶ Nu întrețineți niciodată acumulatori deteriorați.
Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.
Instrucțiuni de siguranță pentru șurubelnițe
▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care elementul de fixare poate nimeri conductori electrici ascunși. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
▶ Tineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reactie puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin actiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora.
Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.
Descrierea produsului și a performantelor sale
Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.
Utilizare conform destinației
Scula electrică este destinată înșurubării și desfiletării de șuruburi, precum și strângerii și desfiletării de piulițe din domeniile respective ale dimensiunilor specificate.
Componentele illustrate
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
(1) Sistem de prindere a accesoriiilor
(2) Mançon de blocare ^a)
(3) Acumulator ^a)
(4) Tastă de deblocare a accumulatorului ^a)
(5) Comutator de schimbare a directiei de rotație
(6) Comutator de pornire/oprire
(7) Lampă „PowerLight”
(8) Mâner (suprafață izolată de prindere)
(9) Bit de şurubelnită cu dispozitiv de blocare cu bilă ^a)
(10) Suport universal pentru biti de șurubelnită ^a)
(11) Bit de şurubelniţă ^a)
(12) Accesoriu (de exemplu, dispozitiv pentru înşurubat piulițe) ^a)
(13) Perii de cărbune
(14) Capac
a) Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
Maşină de înşurubat cu impact cu accumulator GDR 180-LI GDX 180-LI
Număr de identificare
3 601 JG5 1.. 3 601 JG5 2..
Maşină de înşurubat cu impact cu accumulator GDR 180-LI GDX 180-LI
| Tensiune nominală V 18 18 | ||
| Turatie de functionare in gol ^A) | rot/min 0-2800 0-2800 | |
| Număr de percuții min | 1 | 0-3600 0-3600 |
| Cuplu maxim de strângere, înșurubare dură, conform ISO 5393 | ||
| - Locaș hexagonal interior de 14 " ^A) | Nm 160 160 | |
| - ■ 12 " Nm - 180 | ||
| ∅ suruburi de mașini mm M6 - M14 M6 - M16 | ||
| Sistem de prindere a accesorilor | ■ 12 "Locaș hexagonal interiorde 14 " | |
| Greutate conform EPTA-Procedure 01:2014 ^A) | kg 1,7 1,8 | |
| temperatură ambientă recomandată în timpul încărcării °C 0 ... +35 0 ... +35 | ||
| temperatură ambientă admisă în timpul funcționării ^B) șiîn timpul depozitării | °C -20 ... +50 -20 ... +50 | |
| acumulatori recomandați | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| Încărcătoare recomandate | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) în funcție de accumulatorul folosit
B) putere mai redusă la temperaturi <0 °C
Informații privind zgomotul/vibrațiile
Valorile zgomotului emis au fost determinate conform EN 62841-2-2.
Nivelul de zgomot evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 96 dB(A); nivel de emisii sonore 107 dB(A). Incertitudinea K = 3 dB.
Purtați căști antifonice!
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-2:
La strângerea de şuruburi şi piulite, valorile maxime admise sunt: a_h=9,5 m/s^2 , K=1,5 m/s^2 .
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită
efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.
Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Montare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Încărcarea accumulatorului
▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat la scula dumneavoastră electrică.
Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.
Accumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează accumulatorul.
148 | Română
Accumulatorul Li-Ion este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: dispozitivul de lucru nu se mai mișcă.
▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.
Respectați instrucțiunile privind eliminarea.

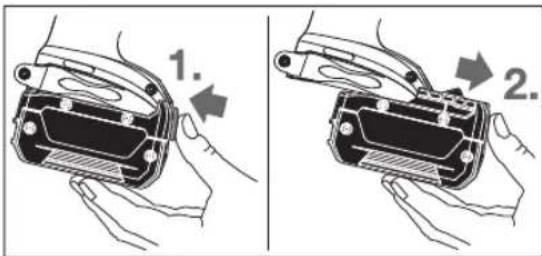

Extragerea accumulatorului
Accumulatorul (3) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului (4). Cât timp accumulatorul este introdus în scula electrică, acesta este fixat în poziție prin forța elastică a unui arc.
Pentru scoaterea accumulatorului (3) din aparat, apăsați tasta de deblocare (4) și scoateți acumulatorul din scula electrică trăgându-l spre înainte. Nu forțați.
Indicatorul stării de încărcare a accumulatorului
LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.
Pentru indicarea stării de încărcare, apasă tasta osau. Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.
Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.
Tip de accumulator GBA 18V...
LED-uri Capacitate
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 60-100% |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 30-60% |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-30% |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5% |
Tip de accumulator ProCORE18V...
LED-uri Capacitate
| Aprindere continuă de 5 ori cu iluminare de culoare verde | 80-100 % |
| Aprindere continuă de 4 ori cu iluminare de culoare verde | 60-80 % |
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 40-60 % |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 20-40 % |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-20 % |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5 % |
Înlocuirea sculei (consultați imaginile A și B)
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Atunci când montați accesoriiul, aveți grijă ca acesta să fie fixat în condiții de siguranță pe sistemul de prindere a accesoriiilor. În cazul în care accesoriiul nu este fixat în condiții de siguranță în sistemului de prindere a accesoriiilor, acesta se poate desprinde în timpul procesului de însurubare.
Montarea accesoriiului
GDR 180-LI:
Trageți spre înainte manșonul de blocare (2), împingeți accesoriiul până la opritor în sistemul de prindere a accesoriiilor (1) și eliberați din nou manșonul de blocare (2) pentru a fixa accesoriiul.
Folosiți numai biti de șurubelniță cu dispozitiv de blocare cu bilă (9) (DIN 3126-E6.3). Pentru utilizarea altor tipuri de biti de șurubelniță (11) aceștia pot fi montați cu ajutorul unui suport universal pentru biti de șurubelniță cu dispozitiv de blocare cu bilă (10).
GDX 180-LI:
Împingeti accesoriiul (12) pe tija pătrată a sistemului de prindere a accesoriiilor (1).
Prin natura sistemului, accesoriiul (12) este fixat cu un oarecare joc pe sistemul de prindere a accesoriiilor (1); aceasta nu influentează în niciun fel functionarea/siguranța.
Extragerea accesoriiului
Trageți spre înainte manşonul de blocare (2) și extragetți accesoriiul.
Functionare
Mod de functionare
Sistemul de prindere a accesoriiilor (1) împreună cu accesoriiul sunt antrenate de un electromotor prin intermediul angrenajului și al mecanismului de percuție. Procesul de lucru este alcătuit din două etape:
înșurubare și strângere (mecanism de percuție în acțiune). Mecanismul de percuție intră în acțiune imediat ce îmbinarea prin șuruburi se blochează, solicitând astfel motorul. Mecanismul de percuție transformă puterea motorului în percuții rotative uniforme. La slăbirea șuruburilor sau piulițelor, acest proces se desfășoară în sens invers.
Punere în funcțiune
Montarea accumulatorului
Aduceți comutatorul de schimbare a direcției de rotație (5) în poziția mediană pentru a proteja scula electrică împotriva pornirii accidentale.
Împingeți din față accumulatorul încărcat (3) în soclul sculei electrice, până când accumulatorul este fixat în siguranță în interiorul acesteia.
Reglarea directiei de rotație (consultați imaginea C)
Cu ajutorul comutatorului de schimbare a direcției de rotație (5) puteți schimba direcția de rotație a sculei electrice. Atunci când comutatorul de pornire/oprire (6) este apăsat, acest lucru nu mai este însă posibil.
Functionare spre dreapta: Pentru înșurubarea de șuruburi și strângerea piulitelor împingeți spre stânga comutatorul de schimbare a direcției de rotație (5), până la opritor.
Functionare spre stânga: Pentru slăbirea, respectiv deșurubarea șuruburilor și piulițelor, apăsați spre dreapta comutatorul de schimbare a direcției de rotație (5), până la opritor.
Pornire/Oprire
Pentru punerea în funcțiune a sculei electrice, apăsați și mențineți apăsat comutatorul de pornire/oprire (6).
Lampa (7) se aprinde atunci când comutatorul de pornire/oprire (6) este apăsat ușor sau complet și permite iluminarea zonei de lucru în cazul condițiilor de luminozitate necorespunzătoare.
Pentru oprirea sculei electrice, eliberați comutatorul de pornire/oprire (6).
Reglarea turației
Puteți regla fără trepte turația sculei electrice pornite exercitând o apăsare mai puternică sau mai ușoară a comutatorului de pornire/oprire (6).
O apăsare ușoară a comutatorului de pornire/oprire (6) determină o turație mai scăzută. Turația crește odată cu creșterea forței de apăsare.
Instrucțiuni de lucru
Amplasați scula electrică pe piuliță/șurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.
Cuplul de strângere depinde de durata percuțiilor. Cuplul maxim de strângere atins rezultă din însumarea tuturor cuplurilor de strângere individuale, obținute prin percuții. Cuplul maxim de strângere este atins după o durată de 6–10 secunde a percuțiilor. După acest timp, cuplul de strângere nu mai crește decât extrem de puțin.
Durata percuțiilor trebuie determinată separat pentru fiecare cuplu de strângere necesar. Cuplul de strângere atins efectiv se va verifica întotdeauna cu o cheie dinamometrică.
Însurubări dure, elastice sau moi
Dacă, în cadrul unei încercări, se măsoară cuplurile de strângere atinse într-o secvență de percuții și apoi se realizează o diagramă a acestora, se va obține curba de variație a cuplurilor de strângere. Punctul maxim al curbei corespunde cuplului maxim de strângere care poate fi atins, iar înclinarea curbei indică în cât timp va fi atins acesta.
Variatia cuplurilor de strângere depinde de următorii factori:
- Rezistenta şuruburilor/piulitelor
- Tipul de suport (șaibă, arc-disc, garnitură)
- Rezistența materialului care trebuie înșurubat
- Condițiile de lubrifiere ale îmbinării prin şuruburi
În consecință, rezultă următoarele situații de utilizare:
- Înşurubarea dură se realizează la îmbinările prin înşurubare de metal pe metal, atunci când se folosesc şaibe-suport. Cuplul maxim de strângere este atins după un timp de percuție relativ scurt (curba caracteristică cu înclinare mare). Un timp de percuție excesiv de lung nu face decât să pericliteze buna funcționare a mașinii.
- Înşurubarea elastică se realizează la îmbinările prin înşurubare de metal pe metal, atât în cazul utilizării inelelor de siguranță, arcurilor-disc, prezoanelor sau şuruburilor/piulițelor cu ajustaj conic, cât și în cazul utilizării de prelungitoare.
– Înșurubarea moale se realizează la îmbinările prin înșurubare, de exemplu, de metal pe lemn, sau în cazul utilizării ca suport a unor discuri din plumb sau cu fibre.
În cazul înșurubării elastice, respectiv al înșurubării moi, cuplul maxim de strângere este mai slab decât în cazul înșurubării dure. De asemenea, este necesar un timp de percuție considerabil mai îndelungat.
Valori orientative pentru cuplurile maxime de strângere a şuruburilor
Valorile sunt exprimate în Nm, calculate pe baza sectiunii transversale de strângere; utilizarea limitei de elasticitate de 90% (la un coeficient de frecare _total = 0,12 ). Pentru control, cuplul de strângere trebuie să fie verificat întotdeauna cu o cheie dinamometrică.
150 | Română
Înainte de înșurubarea de șuruburi mai mari, mai lungi, în materiale dure, trebuie să executați o gaură prealabilă cu același diametru ca cel am miezul filetului, cu o adâncime de aproximativ 2/3 din lungimea șurubului.
Observație: Aveți grijă ca în scula electrică să nu pătrundă piese metalice mici.
Clemă de prindere la centură
Cu clema de prindere la centură puteți prinde scula electrică, de exemplu, de o centură. Astfel, veți avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână.
Indicații privind manevrarea optimă a accumulatorului
Protejați acumulatorul împotriva umezelii și apei.
Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.
Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.
Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.
Respectați instrucțiunile privind eliminarea.
Întreținere și service
Întreținerea și curățarea
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Înlocuirea periilor de cărbune (consultă imaginea D)
Verifică lungimea celor două perii de cărbune la interval de aproximativ 2–3 luni și înlocuiește-le dacă este necesar.
Nu înlocui niciodată separat periile de cărbune!
Observație: Folosește numai perii de cărbune achiziționate de la reprezentanțele Bosch și care sunt destinate utilizării cu această sculă electrică.
- Desfiletează capacele (14) cu ajutorul unei şurubelniţe adecvate.
- Înlocuiește periile de cărbune fixate cu arcuri (13) și înfiletează la loc capacele.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:
www.bosch-pt.com
Echipa de consultanță Bosch îti stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.
Acumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 150).
Întreținerea și curățarea
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Înlocuirea periilor de cărbune (consultă imaginea D)
Verifică lungimea celor două perii de cărbune la interval de aproximativ 2–3 luni și înlocuiește-le dacă este necesar. Nu înlocui niciodată separat periile de cărbune!
Observație: Folosește numai perii de cărbune achiziționate de la reprezentanțele Bosch și care sunt destinate utilizării cu această sculă electrică.
- Desfiletează capacele (14) cu ajutorul unei şurubelniţe adecvate.
- Înlocuiește periile de cărbune fixate cu arcuri (13) și înfiletează la loc capacele.
