| Mærke | Bosch |
| Model | Professional 180-LI (ref. 06019G5123) |
| Produkttype | Trådløs slagskruemaskine |
| Nominel spænding | 18 V |
| Tomgangshastighed | 0 - 2.800 o/min |
| Slagfrekvens | 0 - 3.600 min⁻¹ |
| Max drejningsmoment (hård skruning) | 160 Nm (1/4" sekskant) / 180 Nm (1/2" firkant) afhængigt af model |
| Værktøjsholder | 1/4" indvendig sekskant eller 1/2" firkant |
| Vægt (ifølge EPTA) | 1,7 kg (GDR) / 1,8 kg (GDX) |
| Strømforsyning | 18 V lithium-ion batteri (anbefalet GBA 18V... eller ProCORE18V...) |
| Ladeniveauindikator | Grønne LED'er (3 eller 5 afhængigt af batteri) |
| Teknologier | Electronic Cell Protection (ECP), PowerLight |
| Sikkerhed | Beskyttelse mod dybdeafladning, batterilås |
| Lydniveau (lydtryk) | 96 dB(A); lydeffekt 107 dB(A) |
| Vibrationsniveau | 9,5 m/s² (skruning af skruer/møtrikker) |
| Vedligeholdelse | Udskiftelige kul (kontrol hver 2-3 måneder) |
| Driftstemperatur | -20 °C til +50 °C |
| Anbefalet oplader | GAL 18..., GAX 18..., GAL 36... |
| Medfølgende tilbehør | Skruebit, universal bitsholder, bælteclips |
| Rotationsretning | Omskiftelig (højre/venstre) via vælger |
| Hastighedsregulator | Ja, ved tryk på afbryder |
| Anvendelsesområde | Skruning og afskruning af skruer, spænding/løsning af møtrikker |
| Eftersalgsservice | Direkte online service, reservedele på bosch-pt.com |
Ofte stillede spørgsmål - Professional 180-LI 06019G5123 BOSCH
Brugerspørgsmål om Professional 180-LI 06019G5123 BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning Professional 180-LI 06019G5123 - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Professional 180-LI 06019G5123 af mærket BOSCH.

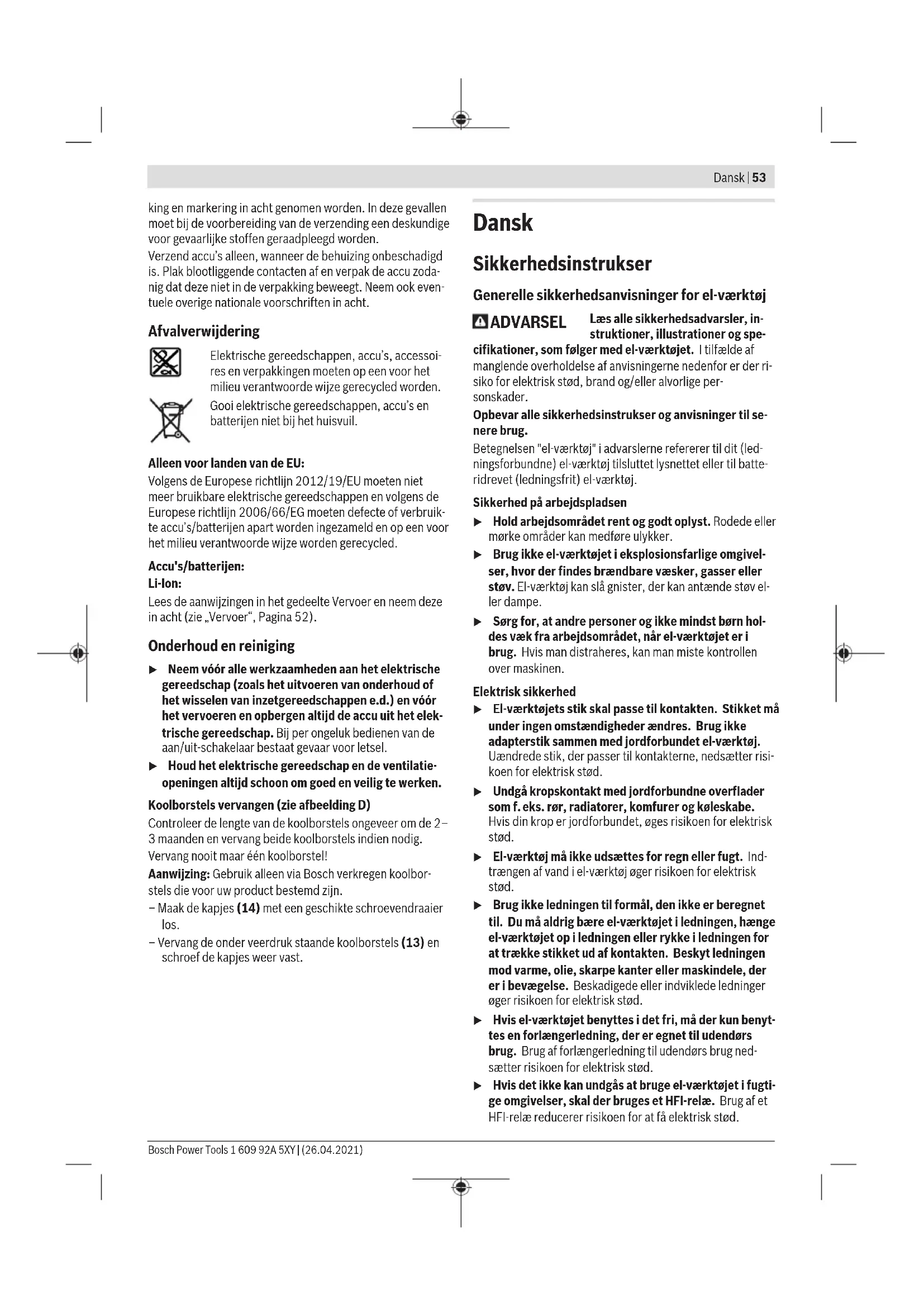

BRUGSANVISNING Professional 180-LI 06019G5123 BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-
cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
▶ El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
54 | Dansk
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
- Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instruk-
ser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
▶ Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Omhyggelig omgang med og brug af akku-værktøj
▶ Oplad kun batterier i ladeapparater, der er anbefalet af producenten. Et ladeapparat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun batterier, der er beregnet til el-værktøjet. Brug af andre batterier øger risikoen for personskader og er forbundet med brandfare.
▶ Batterier, der ikke benyttes, må ikke komme i berøring med metaldele såsom kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis batteriet anvendes forkert, kan der slippe væske ud af batteriet - undgå kontakt. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger.
Brug ikke batterier eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede batterier kan reagere uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
▶ Batterier eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130 °C kan medføre eksplosion.
Følg alle instruktioner for opladning. Batteriet må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på batteriet og forøge brandfaren.
Service
▶ Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
▶ Beskadigede batterier må aldrig repareres. Reparation af batterier må kun udføres af producenten eller autoriserede reparatører.
Sikkerhedsinstrukser til slagnøgle
Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan komme i kontakt med skjulte kabler. Hvis befæstelses-elementet kommer i kontakt med en "strømførende" ledning, kan blottede metaldele på el-værktøjet blive "strømførende", og der er risiko for elektrisk stød for brugeren.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
▶ Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og løsning af skruer.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
▶ Beskadiges akkuen, eller bruges den forkert, kan der sive dampe ud. Akkuen kan antændes eller eksplodere. Tilfør frisk luft, og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
- Åbn ikke akkuen. Fare for kortslutning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. søm eller skruetrækkere eller ydre kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Brug kun akkuen i producentens produkter. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, snavs, vand og fug- tighed). Der er risiko for eksplosion og kort- slutning.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til at iskrue og løsne skruer samt til at spænde og løsne møtrikker i det angivne målområde.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Værktøjsholder
(2) Låsekappe ^a)
(3) Akku ^a)
(4) Akku-udløserknap ^a)
(5) Retningsomskifter
(6) Tænd/sluk-kontakt
(7) Lampe "PowerLight"
(8) Håndgreb (isoleret gribeflade)
(9) Skruebit med kuglestop ^a)
(10) Universalbitholder ^a)
(11) Skruebit ^a
(12) Indsatsværktøj (f.eks. topnøgletop) ^a)
(13) Kontaktkul
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Akku-slagnøgle GDR 180-LI GDX 180-LI | ||
| Varenummer | 3 601 JG5 1.. 3 601 JG5 2.. | |
| Nominel spænding V 18 18 | ||
| Omdrejningstal, ubelastet ^A) | o/min 0–2800 0–2800 | |
| Slagtal min | -1 | 0–3600 0–3600 |
| maks. drejningsmoment, hårdt skruearbejde iht. ISO 5393 | ||
| – 1⁄4" indvendig sekskant ^A) | Nm 160 160 | |
| – ■ 1⁄2" Nm – 180 | ||
| Maskinskrue-∅ mm M6–M14 M6–M16 | ||
| Værktøjsholder ■ 1⁄2" | ||
56 | Dansk
Akku-slagnøgle GDR 180-LI GDX 180-LI
| 1⁄4" indvendig sekskant 1⁄4" indvendig sekskant | ||
| Vægt iht. EPTA-Procedure 01:2014A) | kg 1,7 1,8 | |
| Anbefalet omgivelsestemperatur ved opladning °C 0 ... +35 0 ... +35 | ||
| Tilladt omgivelsestemperatur ved driftB) og ved opbeva-ring | °C -20 ... +50 -20 ... +50 | |
| Anbefalede akkuer GBA 18V... | ProCORE18V... | GBA 18V...ProCORE18V... |
| anbefalede ladere GAL 18... | GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) afhængigt af den anvendte akku
B) begrænset ydelse ved temperaturer <0 °C
Støj-/vibrationsinformation
Støjemissionsværdier fundet iht. EN 62841-2-2.
El-værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 96 dB(A); lydeffektniveau 107 dB(A). Usikkerhed K = 3 dB.
Brug høreværn!
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fastlagt iht. EN 62841-2-2:
Tilspænding af skruer og møtrikker med en maks. tilladt størrelse: a_h=9,5 m/s^2, K=1,5 m/s^2 .
Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.
Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsog støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Opladning af akku
Brug kun de ladeaggregater, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den lithium-ion-akku, der bruges på dit el-værktøj.
Bemærk: Akkuen leveres delvis opladet. For at sikre, at akkuen fungerer 100 %, oplades akkuen helt før første ibrugtagning.
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.
Lithium-ion-batteriet er beskyttet mod dybafladning via "Electronic Cell Protection (ECP)" (elektronisk cellebeskyttelse). Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.
Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Batteriet kan blive be-skadiget.
Læs og overhold henvisningerne mht. bortskaffelse.
Akku tages ud
Akkuen (3) har to låsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen (4) ved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder.

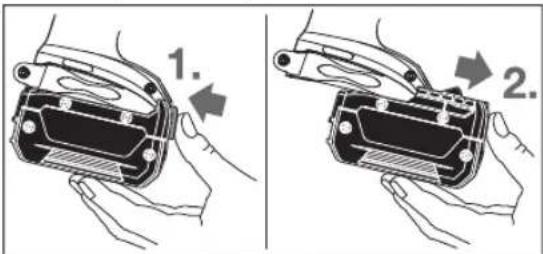

Akkuen (3) tages ud ved at trykke på udløsertasten (4) og trække akkuen fremad og ud af elværktøjet. Undgå brug af vold.
Akku-ladetilstandsindikator
De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt
at forespørge om ladetilstanden, når el-værktøjet er standset.
Tryk på tasten til ladetilstandsindikatoren eller forat få vist ladetilstanden. Dette er også muligt, när akkuen er taget ud.
Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstand-sindikatoren, er akkuen defekt og skal udskiftes.
Akku-type GBA 18V...
Lysdioder Kapacitet
| Konstant lys 3× grøn 60–100 % |
| Konstant lys 2× grøn 30-60 % |
| Konstant lys 1× grøn 5-30 % |
| Blinkende lys 1× grøn 0-5 % |
Akku-type ProCORE18V...
Lysdioder Kapacitet
| Konstant lys 5× grøn 80–100 % |
| Konstant lys 4× grøn 60–80 % |
| Konstant lys 3× grøn 40–60 % |
| Konstant lys 2× grøn 20-40 % |
| Konstant lys 1× grøn 5-20 % |
| Blinkende lys 1 × grøn 0–5 % |
Værktøjsskift (se billede A og B)
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Sørg ved isætning af et indsatsværktøj for, at det sidder rigtigt fast på værktøjsholderen. Er indsatsværktøjet ikke forbundet sikkert med værktøjsholderen, kan det løsne sig igen under skruearbejdet.
Isætning af indsatsværktøj
GDR 180-LI:
Træk läseknappen (2) frem, skub indsatsværktøjet ind i værktøjsholderen (1) til anslaget, og slip läseknappen (2) igen for at fastlåse indsatsværktøjet.
Anvend kun skruebits med kuglestop (9) (DIN 3126-E6.3).
Andre skruebits (11) kan sættes i via en universalbitholder med kuglestop (10).
GDX 180-LI:
Skub indsatsværktøjet (12) på firkanten på værktøjsholderen (1).
Systembetinget sidder indsatsværktøjet (12) med en smule slør på værktøjsholderen (1); dette påvirker ikke funktionen/sikkerheden.
Udtagning af indsatsværktøj
Træk låsekappen (2) frem, og tag indsatsvæktøjet ud.
Brug
Funktion
Værktøjsholderen (1) med indsatsværktøjet drives af en elektromotor via gear og slagværk.
Arbejdsprocessen er inddelt i to faser:
Skruning og tilspænding (slagværk i aktion).
Slagværket går i gang, så snart skrueforbindelsen kører fast, hvorved motoren belastes. Slagværket omsætter således motorens kraft til ensartede drejeslag. Under løsning af skruer eller møtrikker gennemføres denne proces omvendt.
Ibrugtagning
Isæt akku
Stil retningsomskifteren (5) i midterstilling for at beskytte elværktøjet mod utilsigtet start.
Skub den opladede akku (3) ind i el-værktøjets fod forfra, til akkuen er sikkert låst.
Indstilling af rotationsretning (se billede C)
Med retningsomskifteren (5) kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt (6) er dette imidlertid ikke muligt.
Højreløb: Til idrejning af skruer og tilspænding af møtrikker trykkes retningsomskifteren (5) helt til venstre.
Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren (5) helt mod højre.
Tænd/sluk
Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten (6) og hold den nede.
Lampen (7) lyser, när tænd/sluk-knappen (6) er trykket let eller helt ned, så arbejdsområdet kan oplyses under dårlige lysforhold.
El-værktøjet slukkes ved at slippe start-stop-kontakten (6) igen.
Du kan regulere omdrejningstallet på det tændte el-værktøj trinløst afhængigt af, hvor langt du trykker start-stop-kontakten (6) ind.
Let tryk på start-stop-kontakten (6) fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet.
Arbejdsvejledning
Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride.
Drejningsmomentet er afhængig af tiden, der køres med slag. Det maksimalt opnåelige drejningsmoment er summen af alle drejningsmomenter, der opnås ved slag. Det maksi-
58 | Dansk
male drejningsmoment nås efter en slagvarighed på 6–10 sekunder. Efter denne tid øges tilspændingsmomentet kun minimalt.
Slagvarigheden skal beregnes for hvert nødvendigt tilspændingsmoment. Det rent faktisk opnåede tilspændingsmoment skal altid kontrolleres med en momentnøgle.
Skrueforbindelser med hårdt, fjedrende eller blødt sæde Måles i et forsøg de drejningsmomenter, der opnås i en slagfølge, og overføres disse til et diagram, får man en kurve, der viser drejningsmomentets forløb. Kurvens højde svarer til det maksimalt opnåelige drejningsmoment, stejlheden viser, i hvilken tid dette nås.
Et drejningsmomentforløb afhænger af følgende faktorer:
- Fastheden af det materiale, der skal skrues på
- Smøreforhold på skrueforbindelsen
På basis heraf findes følgende anvendelsestilfælde:
- Hårdt sæde findes i forbindelse med skrueforbindelser af metal på metal og brug af spændeskiver. Efter en relativ kort slagtid er det maksimale drejningsmoment nået (stejlt forløb). Unødvendig lang slagtid skader maskinen.
- Fjedrende sæde findes i forbindelse med skrueforbindelser af metal på metal, dog ved brug af fjederringe, tallerkenfjedre, ståbolte eller skruer/møtrikker med konisk sæde samt i forbindelse med brug af forlængerstykker.
- Blødt sæde findes i forbindelse med skrueforbindelser af f.eks. metal på træ eller hvis bly- eller fiberskiver benyttes som underlag.
Er sædet fjedrende eller blødt, er det maksimale tilspændingsmoment mindre, end hvis sædet er hårdt. Desuden kræves en betydelig længere slagtid.
Vejledende værdier for maksimale skruetilspændingsmomenter
Angivelser i Nm, beregnet på basis af spændingens tværsnit; udnyttelse af strækgrænsen 90% (ved friktionstal _tot = 0,12 ). Tilspændingsmomentet skal altid kontrolleres med en momentnøgle.
| Tilspændingsklas-sifikationer efter DIN 267 | Standardskruer Meget faste skruer |
| 3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9 | |
| M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2 | |
| M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39 | |
| M10 13 17.5 22 23 26 29 35 39 47 65 78 | |
| M12 22.6 30 37.6 40 45 50 60 67 80 113 135 | |
| M14 36 48 60 65 72 79 95 107 130 180 215 | |
| M16 55 73 92 98 110 122 147 165 196 275 330 | |
Tips
Før større og længere skruer skrues i hårde materialer, før du forbore til ca. 2/3 af skruelængden med gevindets kernediameter.
Bemærk: Sørg for, at små metaldele ikke trænger ind i el-værktøjet.
Bælteholdeclip
Med bælteholdeclippen kan du hænge el-værktøjet fast i f.eks. et bælte. Derved har du begge hænder fri og el-værktøjet er lige ved hånden.
Henvisninger til optimal håndtering af akkuen
Beskyt akkuen mod fugtighed og vand.
Opbevar kun akkuen i et temperaturområde fra -20^ til 50^ . Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.
Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.
Læs og overhold henvisningerne mht. bortskaffelse.
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Udskiftning af kontaktkul (se billede D)
Kontrollér kontaktkullenes længde ca. hver 2–3 måned, og skift begge kontaktkul efter behov.
Skift aldrig kun en af kontaktkullene!
Henvisning: Anvend kun kontaktkul, der er beregnet til dit produkt og som sælges af Bosch.
- Løsn kapperne (14) med en egnet skruetrækker.
- Skift de kul, der står under fjedertryk (13), og skru kapperne på igen.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo-
sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter.
Bortskaffelse
El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal kasseret elværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Akkuer/batterier:
Li-Ion:
Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side 59).
Tag altid akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Udskiftning af kontaktkul (se billede D)
Kontrollér kontaktkullenes længde ca. hver 2–3 måned, og skift begge kontaktkul efter behov.
Skift aldrig kun en af kontaktkullene!
Henvisning: Anvend kun kontaktkul, der er beregnet til dit produkt og som sælges af Bosch.
- Løsn kapperne (14) med en egnet skruetrækker.
- Skift de kul, der står under fjedertryk (13), og skru kapperne på igen.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
a) Illustrert eller beskrevet tilbehør inngår ikke i standardleveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Batteridrevet slagtrekker GDR 180-LI GDX 180-LI | |
| Artikkelnummer | 3 601 JG5 1.. 3 601 JG5 2.. |
| Nominell spenning V 18 18 | |
| Tomgangsturtall ^A) | o/min 0–2800 0–2800 |
68|Norsk
Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse.
| Kontinuerlig lys 1× grønt 5-30 % |
| Blinker 1×grønt 0-5 % |
Batteritype ProCORE18V...
Lysdioder Kapasitet
| Kontinuerlig lys 5×grønt 80-100% |
| Kontinuerlig lys 4× grønt 60–80 % |
| Kontinuerlig lys 3× grønt 40-60 % |
| Kontinuerlig lys 2× grønt 20-40 % |
| Kontinuerlig lys 1× grønt 5-20 % |
| Blinker 1×grønt 0-5 % |
Batteriet må oppbevares ved temperatur fra -20 °C til 50 °C. Du må for eksempel ikke la det ligge i bilen om sommeren.
En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.
Følg anvisningene om kassering.
