MANUAL DE UTILIZARE ANGLE EXACT 29 CF Professional BOSCH

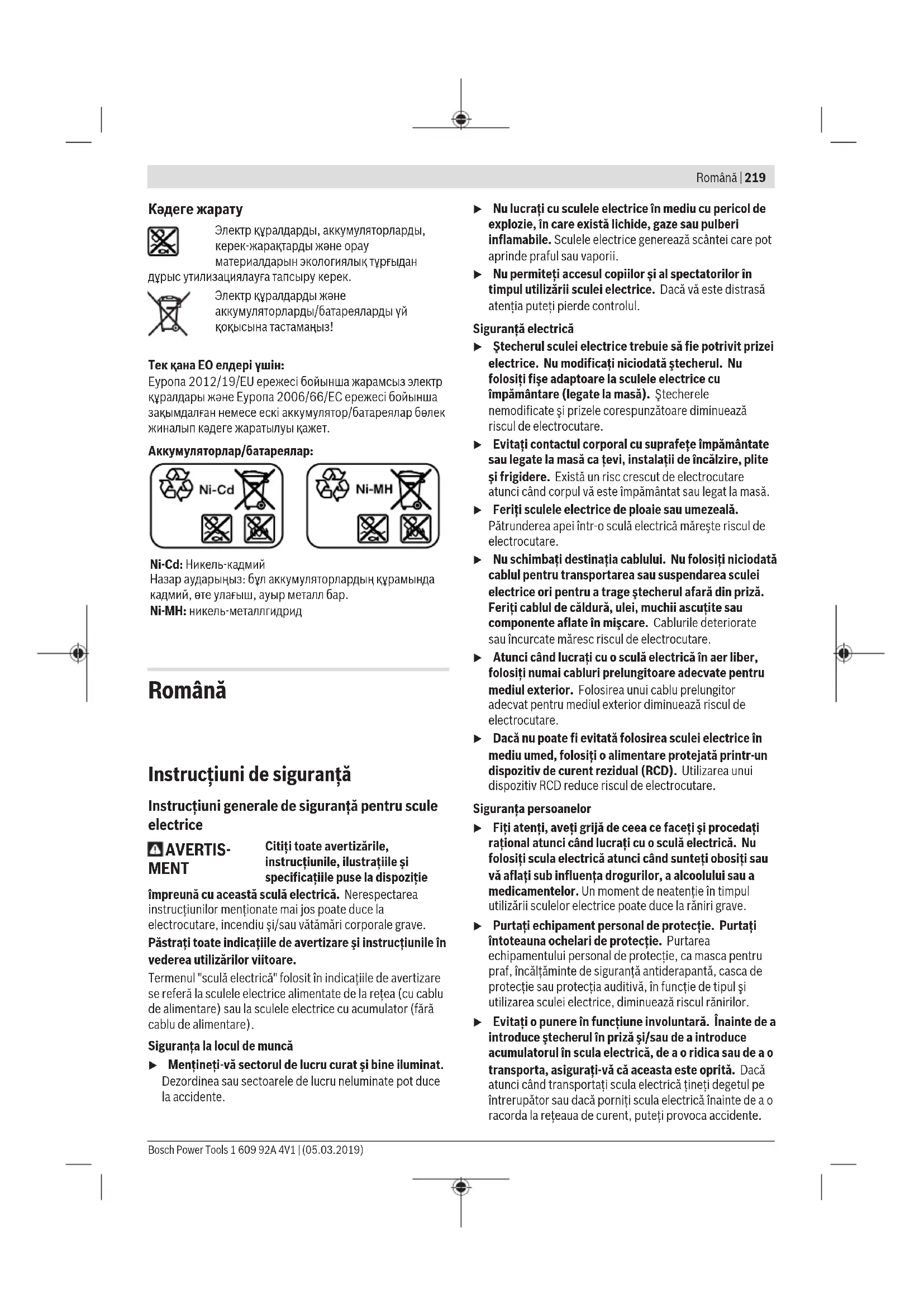

1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsRomână | 219 Кәдеге жарату Электр құралдарды, аккумуляторларды, керек-жарақтарды және орау материалдарын экологиялық тұрғыдан дұрыс утилизациялауға тапсыру керек. Электр құралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз электр құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет. Аккумуляторлар/батареялар: Ni-Cd: Никель-кадмий Назар аударыңыз: бұл аккумуляторлардың құрамында кадмий, өте улағыш, ауыр металл бар. Ni-MH: никель-металлгидрид Română Instrucţiuni de siguranţă Instrucţiuni generale de siguranţă pentru scule electrice AVERTIS- MENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/sau vătămări corporale grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul "sculă electrică" folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenţia puteţi pierde controlul. Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi fişe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate şi prizele corespunzătoare diminuează riscul de electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ştecherul afară din priză. Feriţi cablul de căldură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare. Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi‑vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)220 | Română u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un cleşte ataşat la o componentă rotativă a sculei electrice poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul. Astfel veţi putea controla mai bine scula electrică în situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. u Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave. Utilizarea şi manevrarea atentă a sculelor electrice u Nu suprasolicitaţi scula electrică. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. u Nu folosiţi scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice. u Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor şi nu lăsaţi să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experienţă. u Întreţineţi sculele electrice şi accesoriile acestora. Verificaţi alinierea corespunzătoare, controlaţi dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcţionarea sculei electrice. Înainte de utilizare daţi la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreţinerea necorespunzătoare a sculelor electrice. u Menţineţi bine dispozitivele de tăiere bine ascuţite şi curate. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. u Folosiţi scula electrică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni, ţinând cont de condiţiile de lucru şi de activitatea care trebuie desfăşurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situaţii periculoase. u Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator u Încărcaţi acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. u Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. u Feriţi acumulatorii nefolosiţi de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu. u În cazul utilizării greşite, se poate scurge lichid din acumulator; evitaţi contactul cu acesta. În cazul contactului accidental cu acesta, clătiţi cu apă zona afectată. În cazul contactului lichidului cu ochii, consultaţi de asemenea un medic. Lichidul scurs din acumulator poate produce iritaţii ale pielii sau arsuri. u Nu folosiţi un acumulator sau o sculă electrică cu acumulator deteriorat sau modificat. Acumulatorii deterioraţi sau modificaţi pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale. u Nu expuneţi acumulatorul sau scula electrică la foc sau temperaturi excesive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii. u Respectaţi toate instrucţiunile de încărcare şi nu reîncărcaţi acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucţiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului şi mări riscul de incendiu. Întreţinere u Încredinţaţi scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându‑se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa sculei electrice. u Nu întreţineţi niciodată acumulatori deterioraţi. Întreţinerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizaţi de acesta. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsRomână | 221 Instrucțiuni de siguranță pentru șurubelnițe u Ţineţi scula electrică de mânerele izolate atunci când executaţi lucrări la care elementul de fixare poate nimeri conductori electrici ascunşi. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice şi provoca electrocutarea operatorului. u Folosiţi detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresaţi‑vă în acest scop regiei locale furnizoare de utilităţi. Contactul cu conductorii electrici poate duce la incendiu şi electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale. u Țineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reacție puternice. u Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într‑o menghină este ţinută mai sigur decât cu mâna dumneavoastră. u Înainte de a pune jos scula electrică aşteptaţi ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electrice. u În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiţi bine încăperea şi solicitaţi asistenţă medicală dacă starea dumneavoastră de sănătate se înrăutăţeşte. Vaporii pot irita căile respiratorii. u Nu deschideţi acumulatorul. Există pericol de scurtcircuit. u În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. u Utilizaţi acumulatorul numai pentru produsele oferite de acelaşi producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Feriţi acumulatorul de căldură, de asemenea, de exemplu, de radiaţii solare continue, foc, murdărie, apă şi umezeală. În caz contrar, există pericolul de explozie şi scurtcircuit. u Opriţi imediat scula electrică, în cazul în care accesoriul se blochează. Fiţi pregătiţi pentru momente de reacţie puternice care generează recul. Accesoriul se blochează dacă scula electrică este sprasolicitată sau este înclinată greşit în piesa de lucru. AVERTIS- MENT Pulberile rezultate în timpul şmirgheluirii, debitării, şlefuirii, găuririi şi altor activităţi similare poate fi cancerigen, teratogen sau mutagen. Printre substanţele pe care le conţin aceste pulberi se numără şi: plumbul din vopselele şi lacurile cu plumb; diatomitul cristalin din cărămizi, ciment şi alte lucrări de zidărie; arsenicul şi cromatul din lemnul tratat chimic. Riscul de îmbolnăvire depinde de frecvenţa de expunere la aceste substanţe. Pentru a reduce pericolul, ar trebui să lucraţi numai în spaţii bine ventilate, purtând echipamente de protecţie adecvate (de exemplu, aparate de protecţie respiratorie special concepute, care filtrează chiar şi cele mai mici particule de praf). u Evitaţi pornirea accidentală. Asiguraţi-vă că comutatorul de pornire/oprire se află în poziţia de oprire înainte de a introduce un acumulator în aparat. În cazul transportării sculei electrice cu degetul apăsat pe comutatorul de pornire/oprire sau în cazul introducerii acumulatorului în scula electrică deja pornită există pericolul de accidentare. u Utilizaţi numai accesorii care se află într-o stare optimă de funcţionare, fără semne de uzură. Accesoriile defecte se pot rupe, de exemplu, provocând răniri şi pagube materiale. u Atunci când montaţi accesoriul, aveţi grijă ca acesta să fie fixat în siguranţă pe sistemul de prindere a accesoriilor. Dacă accesoriul nu este bine fixat pe sistemul de prindere a accesoriilor, acesta se poate desprinde, nemaiputând fi controlat. u Aveţi grijă la înşurubarea şuruburilor lungi, deoarece, în funcţie de tipul de şurub şi de accesoriul utilizat, există riscul de alunecare. Adesea şuruburile lungi nu pot fi controlate foarte bine şi există pericolul ca, la înşurubare, accesoriul să alunece şi să vă rănească. u Înainte de a porni scula electrică, acordaţi atenţie direcţiei de rotaţie reglate. Dacă, de exemplu, doriţi să desfiletaţi un şurub, iar direcţia de rotaţie este reglată astfel încât şurubul să fie înfiletat, se poate ajunge la o mişcare puternică şi necontrolată a sculei electrice. u Nu utilizaţi scula electrică ca maşină de găurit. Sculele electrice echipate cu un cuplaj de întrerupere nu sunt adecvate pentru găurire. Cuplajul se poate deconecta automat şi fără avertisment. Descrierea produsului şi a performanțelor sale Citiţi toate indicaţiile şi instrucţiunile de siguranţă. Nerespectarea instrucţiunilor şi indicaţiilor de siguranţă poate provoca electrocutare, incendiu şi/sau răniri grave. Ţineţi seama de ilustraţiile din partea anterioară a instrucţiunilor de folosire. Utilizare conform destinaţiei ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Scula electrică este destinată înşurubării şi desfiletării de şuruburi, piuliţe şi alte îmbinări cu filet în domeniul de dimensiuni şi de putere specificat. Scula electrică nu este adecvată utilizării ca maşină de găurit; pentru a evita accidentarea persoanelor, precum şi Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)222 | Română pagubele materiale, nu trebuie niciodată să folosiţi pentru găurire o sculă electrică echipată cu cuplaj de întrerupere.

ANGLE EXACT 14CF | 22CF | 29CF

Datorită rotirii lente spre stânga, scula electrică este destinată funcţionării cu un cap de acţionare plat, deschis. Aceasta este ideală pentru îmbinarea prin înşurubare în locuri accesibile pe o singură parte, deexemplu, conducte din ţeavă. Nu este adecvată pentru desfacerea de şuruburi. Scula electrică nu este adecvată utilizării ca maşină de găurit; pentru a evita accidentarea persoanelor, precum şi pagubele materiale, nu trebuie niciodată să folosiţi pentru găurire o sculă electrică echipată cu cuplaj de întrerupere. Componentele ilustrate Numerotarea elementelor componente se referă la schiţa sculei electrice de pe pagina grafică. (1) Accesoriu (deexemplu, dispozitiv pentru înşurubat piuliţe) (2) Sistem de prindere a accesoriilor (3) Cap unghiular de înşurubare (4) Cheie fixă, deschidere cheie de 27 mm (5) Suprafaţă pentru chei pe flanşa capului unghiular (6) Cheie fixă, deschidere cheie de 22 mm (7) Cursor pentru preselectarea cuplului de strângere (8) Cârlig de suspendare (9) Indicator cu LED pentru înşurubări (10) Indicator cu LED al stării de încărcare a acumulatorului (11) Acumulator cu conector APT (12) Tastă de deblocare a acumulatorului (13) Comutator de pornire/oprire (14) Comutator de schimbare a direcţiei de rotaţie (15) Fante de fixare pentru cârligul de suspendare (16) Suport pentru LED-uri (17) Inel de marcare (18) Lampă de lucru (19) Suprafaţă pentru chei pe piuliţa olandeză (20) Contrapiuliţă (21) Încărcător (22) Fişă de reţea (23) Indicator cu LED verde la încărcător (24) Indicator cu LED roşu la încărcător (25) Conector pentru un adaptor de tensiune la 4EXACT (26) Ştecher D-Sub (27) Şuruburi la ştecherul D-Sub (28) Adaptor de tensiune (29) Mandrină cu schimbare rapidă (30) Dispozitiv de reglare (31) Cheie hexagonală (32) Şaibă de reglare (33) Şaibă elastică (34) Cavitate în capacul carcasei (35) Mâner (suprafaţă izolată de prindere) Accesoriile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriile sunt disponibile în gama noastră de accesorii. Date tehnice Maşină de înşurubat unghiulară industrială cu acumulator ANGLE EXACT

Număr de identificare

Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393 Nm 2/2 3/3 6/6 Turaţie de funcţionare în gol n

rot/min 110 420 650 Tensiune nominală V 9,6 9,6 9,6 Direcţie de rotaţie Greutate conform EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Tip de protecţie IP 20 IP 20 IP 20 Maşină de înşurubat unghiulară industrială cu acumulator ANGLE EXACT

Număr de identificare

Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393 Nm 7/7 9/9 15/15 Turaţie de funcţionare în gol n

rot/min 110 420 250 Tensiune nominală V 9,6 9,6 9,6 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsRomână | 223 Maşină de înşurubat unghiulară industrială cu acumulator ANGLE EXACT

Direcţie de rotaţie Greutate conform EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Tip de protecţie IP 20 IP 20 IP 20 Maşină de înşurubat unghiulară industrială cu acumulator ANGLE EXACT

Număr de identificare

Cuplu maxim de strângere, înşurubare dură/moale conform ISO 5393 Nm 17/13 23/20 30/28 Turaţie de funcţionare în gol n

rot/min 560 320 220 Tensiune nominală V 14,4 14,4 14,4 Direcţie de rotaţie Greutate conform EPTA-Procedure 01:2014 kg 1,5 1,5 1,5 Tip de protecţie IP 20 IP 20 IP 20 Maşină de înşurubat unghiulară industrială cu acumulator ANGLE EXACT 14CF 22CF 29CF Număr de identificare

Cuplu maxim de strângere prin înşurubare dură cu funcţionare spre dreapta

Nm 10 16 20 Turaţie de funcţionare în gol n

la funcţionarea spre dreapta

rot/min 340 440 300 Tensiune nominală V 9,6 14,4 14,4 Direcţie de rotaţie Greutate conform EPTA-Procedure 01:2014 kg 1,0 1,5 1,5 Tip de protecţie IP 20 IP 20 IP 20 A) La rotirea spre stânga, sculele electrice funcţionează mai lent şi au un cuplu de strângere mai slab. Turaţia şi cuplul de strângere la accesoriu se modifică corespunzător raportului de transmitere al capului de acţionare plat. Acumulator Cd-Ni 9,6 9,6 12,0 12,0 14,4 14,4 Număr de identificare

Număr celule de acumulator 8 10 12 Tensiune acumulator V 9,6 12,0 14,4 Capacitate Ah 2,6 2,6 2,6 Greutate conform EPTA-Procedure 01:2014 kg 0,55 0,70 0,80 Încărcătoare recomandate AL 2450 DV AL 2450 DV AL 2450 DV Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)224 | Română Cap unghiular de înşurubare ■ 1/4" ■ 3/8" ■ 3/8" 1/4" Mandrină cu schimbare rapidă 1/4" Număr de identificare

Cuplu maxim de strângere, înşurubare dură, conform ISO

Nm 20 25 30 20 20 Greutate conform EPTA- Procedure 01:2014 kg 0,23 0,23 0,27 0,23 0,23 Cap drept de înşurubare Mandrină cu schimbare rapidă 1/4" Număr de identificare

Cuplu maxim de strângere, înşurubare dură, conform ISO 5393 Nm 6 Greutate conform EPTA-Procedure 01:2014 kg 0,22 Informaţii privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN62841-2-2. Nivelul presiunii acustice evaluat după curba de filtrare A a sculei electrice este în mod normal de 70 dB(A). Incertitudinea K=3 dB. Nivelul de zgomot în timpul lucrului poate depăşi 80 dB(A). Purtaţi căşti antifonice! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN62841-2-2: înşurubare: a

Nivelul vibraţiilor şi nivelul zgomotelor emise specificate în prezentele instrucţiuni au fost măsurate conform unei proceduri de măsurare standardizate şi pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite şi pentru evaluarea provizorie a vibraţiilor şi zgomotului emis. Nivelul specificat al vibraţiilor şi al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor şi nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibraţiile şi zgomotul de-a lungul întregului interval de lucru. Pentru o evaluare exactă a vibraţiilor şi a zgomotului ar trebui luate în calcul şi intervalele de timp în care scula electrică este deconectată sau funcţionează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Montare Pachetul de livrare ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Aceste maşini de înşurubat unghiulare industriale cu acumulator se livrează fără accesorii, cap unghiular de înşurubare, cap drept de înşurubare, acumulator, încărcător, stabilizator sau adaptor de tensiune. Adaptoarele de tensiune se vor folosi exclusiv pentru racordarea maşinilor de înşurubat unghiulare industriale cu acumulator Bosch la stabilizatorul de tensiune 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Aceste maşini de înşurubat unghiulare industriale cu acumulator se livrează fără accesorii, cap de acţionare plat, flanşă intermediară, acumulator, încărcător, stabilizator sau adaptor de tensiune. Adaptoarele de tensiune se vor folosi exclusiv pentru racordarea maşinilor de înşurubat unghiulare industriale cu acumulator Bosch la stabilizatorul de tensiune 4EXACT. Mediul de lucru şi de depozitare Scula electrică este adecvată numai pentru utilizarea în spaţii închise. Pentru o funcţionare optimă, temperatura ambiantă admisă trebuie să fie cuprinsă între –5 °C şi +50 °C (23 °F şi 122 °F), iar umiditatea relativă admisă a aerului trebuie să fie cuprinsă între 20 şi 95%, fără formare de condens. Acumulatorul trebuie să fie depozitat la temperaturi cuprinse între 0 °C (32 °F) şi 45 °C (113 °F) pentru a se evita deteriorarea celulelor de acumulator. Montarea capului unghiular de înşurubare ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 La aceste maşini de înşurubat unghiulare industriale cu acumulator trebuie montat mai întâi un cap unghiular de înşurubare adecvat (vezi „Date tehnice“, Pagina222). u Înainte de a monta, regla sau demonta capul de înşurubare, asiguraţi-vă că comutatorul de schimbare a direcţiei de rotaţie se află în poziţia din mijloc (blocarea pornirii) sau că acumulatorul a fost scos din scula electrică. Fixaţi scula electrică cu ajutorul cheii fixe (6) pe suprafaţa pentru chei (5) a flanşei capului unghiular. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsRomână | 225 u Nu fixaţi niciodată scula electrică pe capacul carcasei. Aşezaţi capul unghiular de înşurubare (3) pe flanşă, în poziţia dorită, şi strângeţi piuliţa olandeză cu ajutorul cheii fixe (4) pe suprafaţa pentru chei (19). Ţineţi strâns pe partea opusă cu cheia fixă (6) pe flanşa capului unghiular.

ANGLE EXACT 14CF | 22CF | 29CF

La aceste maşini de înşurubat unghiulare industriale cu acumulator trebuie montat mai întâi un cap de acţionare plat adecvat. În comerţ sunt disponibile diferite tipuri de capete de acţionare plate. Solicitaţi distribuitorului local tipul potrivit de cap de acţionare plat. u Respectaţi instrucţiunile de montare a capului de acţionare plat. Dispozitivul de suspendare Cu ajutorul cârligului de suspendare (8) puteţi fixa scula electrică pe un dispozitiv de suspendare. Aşezaţi cârligul de suspendare (8) pe scula electrică şi fixaţi- l în fantă (15). u Controlaţi cu regularitate starea cârligului de suspendare şi a cârligului din dispozitivul de suspendare. Procesul de încărcare Observaţie: Încărcătorul şi acumulatorii nu sunt incluşi în pachetul de livrare. Fişa de reţea prezentată în figură poate să difere de cea cu care este prevăzută scula dumneavoastră electrică. u Asiguraţi-vă că încărcătorul şi acumulatorul corespund reţelei de alimentare cu energie electrică din ţara de utilizare. Încărcătorul AL 2450 DV (consultaţi imaginea A) Racordaţi încărcătorul (21) cu fişa de reţea (22) la reţeaua de alimentare cu energie electrică şi introduceţi acumulatorul (11) în poziţia corectă în compartimentul de încărcare al încărcătorului. u Nu forţaţi acumulatorul pentru a-l introduce/scoate. Acumulatorii cu conector APT (Akku Pack Top) sunt proiectaţi astfel încât să nu poată fi introduşi decât în poziţia corectă în scula electrică sau în încărcător. Indicatorul cu LED verde (23) începe să se aprindă intermitent. Aceasta indică prezenţa curentului de încărcare. Atunci când acumulatorul este complet încărcat, procesul de încărcare se opreşte automat. Dacă indicatorul cu LED-ul verde nu se mai aprinde intermitent, ci este aprins continuu, înseamnă că procesul de încărcare s-a încheiat. Timp de aproximativ 2 secunde va fi emis un semnal acustic care semnalează încărcarea completă a acumulatorului. Aprinderea continuă a indicatorului cu LED roşu (24) indică faptul că procesul de încărcare se realizează cu un curent de încărcare redus. Dacă indicatorul cu LED roşu se aprinde intermitent, înseamnă că efectuarea procesului de încărcare nu este posibilă. Defecţiuni – Cauze şi remediere Cauză Remediere Indicatorul cu LED nu se aprinde Fişa de reţea a încărcătorului nu este introdus (corect) în priză Introduceţi (complet) fişa de reţea în priză Priza, cablul de alimentare electrică sau încărcătorul sunt defecte Verificaţi tensiunea din reţeaua de alimentare electrică; dacă este cazul, solicitaţi verificarea încărcătorului la un centru de service autorizat pentru scule electrice Bosch Nu este posibilă pornirea procesului de încărcare Temperatura acumulatorului nu se încadrează în intervalul de temperatură admis Aduceţi temperatura acumulatorului în intervalul de temperatură admis, cuprins între 0 °C (32 °F) şi 45 °C (113 °F), prin răcire sau încălzire Contactele acumulatorului sunt murdare Curăţaţi contactele acumulatorului, de exemplu, prin introducerea şi scoaterea de mai multe ori a acumulatorului sau prin înlocuirea acumulatorului dacă este necesar Acumulator defect Înlocuiţi acumulatorul Acumulatorul nu este introdus (corect) Introduceţi (complet) acumulatorul în compartimentul de încărcare Stabilizatorul de tensiune (consultaţi imagineaB)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Observaţie: Maşina de înşurubat unghiulară industrială cu acumulator poate fi utilizată alternativ cu un acumulator sau cu un stabilizator de tensiune. Fişa de reţea prezentată în figură poate să difere de cea cu care este prevăzută scula dumneavoastră electrică. u Aveţi grijă ca stabilizatorul de tensiune să fie adecvat reţelei electrice specifice ţării dumneavoastră. Pe lângă stabilizatorul de tensiune 4EXACT şi cablul de alimentare electrică corespunzător, mai este necesar un adaptor de tensiune a cărui tensiune nominală să fie egală cu cea a maşinii de înşurubat. u Tensiunea indicată la stabilizatorul de tensiune (indicatorul cu LED) trebuie să coincidă cu tensiunea maşinii de înşurubat. Stabilizatorul de tensiune este adecvat în mod exclusiv pentru maşinile de înşurubat industriale cu acumulatori Bosch din seriile EXACT, ANGLE EXACT şi BT-EXACT, cu o tensiune cuprinsă între 9,6 V şi 14,4 V. În caz contrar, există pericolul de incendiu şi explozie. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)226 | Română Racordarea la reţeaua de alimentare cu energie electrică Observaţie: Reţineţi că la livrare nici acumulatorul şi nici adaptorul de tensiune nu sunt montate la scula electrică. u Nu depozitaţi niciodată acumulatorii în interiorul unui aparat care funcţionează cu acumulatori. Acumulatorii rezistă mai mult timp şi se pot încărca mai bine dacă sunt păstraţi separat. Nu uitaţi că, după o perioadă de depozitare mai îndelungată, înainte de utilizare trebuie să încărcaţi mai întâi acumulatorul. Încărcarea acumulatorului Înainte de a monta acumulatorul în scula electrică, încărcaţi-l într-un încărcător corespunzător. Pentru descrierea exactă a procesului de încărcare, consultaţi instrucţiunile de utilizare a încărcătorului şi observaţiile din cadrul acestui manual (vezi „Procesul de încărcare“, Pagina225). Acumulatorul este prevăzut cu un sistem NTC de monitorizare a temperaturii, care permite încărcarea la temperaturi cuprinse între 0 °C (+32 °F) şi 45 °C (+113 °F). Astfel se asigură o durată lungă de viaţă utilă a acumulatorului. În condiţiile unei utilizări corecte, acumulatorul poate fi reîncărcat de până la 3000de ori. Un acumulator nou sau neutilizat pentru o perioadă mai îndelungată atinge capacitatea maximă numai după aproximativ 5cicluri de încărcare-descărcare. Acumulatorii trebuie să fie reîncărcaţi numai atunci când indicatorul cu LED privind „starea de încărcare a acumulatorului” al sculei electrice se aprinde în roşu. Montarea şi demontarea acumulatorului Apăsaţi comutatorul de schimbare a direcţiei de rotaţie (14) în poziţia din mijloc. Astfel, comutatorul de pornire/oprire (13) este blocat în poziţia de „oprire”, prevenindu-se astfel pornirea accidentală a sculei electrice. Introduceţi prin împingere un acumulator încărcat (11) în mânerul sculei electrice. Aveţi grijă ca acumulatorul să fie introdus în poziţia corectă şi ca tastele de deblocare (12) să se fixeze sonor în mânerul sculei electrice. u Nu forţaţi acumulatorul pentru a-l introduce/scoate. Acumulatorii cu conector APT (Akku Pack Top) sunt proiectaţi astfel încât să nu poată fi introduşi decât în poziţia corectă în scula electrică sau în încărcător. Pentru scoaterea acumulatorului(11), apăsaţi pe ambele părţi ale tastelor de deblocare (12) şi trageţi în jos acumulatorul din mâner. Montarea şi demontarea adaptorului de tensiune (consultaţi imagineaC)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Alegeţi alimentatorul de tensiune adecvat pentru tensiunea nominală a sculei dumneavoastră electrice. Pentru a putea fi diferenţiate, adaptoarele de tensiune au culoarea carcasei conectorului D-Sub (26), în funcţie de tensiune. Carcasa ştecherului D-Sub pentru tensiunea de 9,6 V este colorată în albastru deschis, iar cea pentru tensiunea de 14,4 V este de culoare neagră. u Carcasa adaptorului (28) poate fi montată sau demontată din maşina de înşurubat industrială cu acumulator numai dacă stabilizatorul de tensiune este dezactivat sau dacă conectorul stabilizatorului de tensiune (26) este separat. Apăsaţi comutatorul de schimbare a direcţiei de rotaţie (14) în poziţia din mijloc. Astfel, comutatorul de pornire/oprire (13) este blocat în poziţia de „oprire”, prevenindu-se astfel pornirea accidentală a sculei electrice. Împingeţi apoi carcasa adaptorului (28) în mânerul sculei electrice. Asiguraţi-vă că carcasa adaptorului este introdusă în poziţia corectă şi că tastele de deblocare (12) se fixează sonor în mânerul sculei electrice. Apoi introduceţi ştecherul (26) al adaptorului de tensiune corespunzător sculei electrice în conectorul (25). Înşurubaţi strâns ştecherul (26) în conectorul (25) strângând manual cele două şuruburi (27). Pentru scoaterea adaptorului de tensiune, desfiletaţi cele două şuruburi (27) de la ştecherul (26) al stabilizatorului de tensiune deconectat şi scoateţi ştecherului din conectorul (25). Apoi apăsaţi pe ambele părţi ale tastelor de deblocare (12) şi scoateţi carcasa adaptorului (28) din mânerul sculei electrice. Înlocuirea accesoriului în cazul capetelor de înşurubare cu mandrină cu schimbare rapidă (consultaţi imagineaD) u Atunci când montaţi accesoriul, aveţi grijă ca acesta să fie fixat în siguranţă pe sistemul de prindere a accesoriilor. Dacă accesoriul nu este bine fixat pe sistemul de prindere a accesoriilor, acesta se poate desprinde, nemaiputând fi controlat. ANGLE EXACT 2 | 3 | 6 Pentru aceste maşini de înşurubat unghiulare industriale cu acumulator este disponibil un cap drept de înşurubare cu mandrină cu schimbare rapidă de 1/4" (număr de identificare 0607453631). ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Pentru aceste maşini de înşurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înşurubare cu mandrină cu schimbare rapidă de 1/4" (număr de identificare 0607453630). Montarea accesoriului Trageţi spre înainte mandrina cu schimbare rapidă (29). Introduceţi accesoriul (1) în sistemul de prindere a accesoriilor (2) şi eliberaţi mandrina cu schimbare rapidă. Utilizaţi numai accesorii cu capăt de introducere adecvat (1/4" hexagonal). Nu încercaţi să montaţi burghie în această mandrină cu schimbare rapidă. Maşinile de înşurubat unghiulare industriale cu acumulator cu cuplaj de întrerupere nu sunt adecvate pentru găurire. Cuplajul se poate deconecta automat şi fără avertisment. În 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsRomână | 227 cazul în care veţi continua să găuriţi şi după ce cuplajul întrerupe transmiterea cuplului, scula electrică vă poate scăpa de sub control până când cuplajul de întrerupere va asigura din nou transmiterea cuplului. Extragerea accesoriului Trageţi spre înainte mandrina cu schimbare rapidă (29). Scoateţi accesoriul (1) din sistemul de prindere a accesoriilor (2) şi eliberaţi mandrina cu schimbare rapidă. Înlocuirea accesoriului de la capul de înşurubare cu locaş pătrat exterior u Atunci când montaţi accesoriul, aveţi grijă ca acesta să fie fixat în siguranţă pe sistemul de prindere a accesoriilor. Dacă accesoriul nu este bine fixat pe sistemul de prindere a accesoriilor, acesta se poate desprinde, nemaiputând fi controlat. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Pentru aceste maşini de înşurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înşurubare cu locaş pătrat de 1/4" (număr de identificare 0607453617), precum şi un cap unghiular de înşurubare cu locaş pătrat de 3/8" (număr de identificare 0607453620). ANGLE EXACT 17 | 23 | 30 Pentru aceste maşini de înşurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înşurubare cu locaş pătrat de 3/8" (număr de identificare 0607451618). Montarea accesoriului Apăsaţi spre interior ştiftul în tija pătrată a sistemului de prindere a accesoriilor (2), de exemplu, cu o şurubelniţă îngustă, şi împingeţi accesoriul (1) pe deasupra locaşului pătrat. Aveţi grijă ca ştiftul să se înclicheteze în degajarea accesoriului. Extragerea accesoriului Apăsaţi spre interior ştiftul în degajarea accesoriului (1) şi extrageţi accesoriul din sistemului de prindere a accesoriilor (2). Înlocuirea sculei în cazul capetelor de înşurubare cu locaş hexagonal interior (consultaţi imagineaE) u Atunci când montaţi accesoriul, aveţi grijă ca acesta să fie fixat în siguranţă pe sistemul de prindere a accesoriilor. Dacă accesoriul nu este bine fixat pe sistemul de prindere a accesoriilor, acesta se poate desprinde, nemaiputând fi controlat. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Pentru aceste maşini de înşurubat unghiulare industriale cu acumulator este disponibil un cap unghiular de înşurubare cu locaş hexagonal interior de 1/4" (număr de identificare 0607453618). Montarea accesoriului Introduceţi accesoriul (1) în locaşul hexagonal interior al sistemului de prindere a accesoriilor (2) până când se fixează sonor în poziţie. Extragerea accesoriului Extrageţi accesoriul (1) din sistemul de prindere a accesoriilor (2), dacă este necesar, cu ajutorul unui cleşte. Funcţionare Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea echipamentului personal de protecţie, ca masca pentru praf, încălţăminte de siguranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Punere în funcţiune Dacă doriţi să porniţi scula electrică, trebuie reglaţi mai întâi direcţia de rotaţie cu ajutorul comutatorului de schimbare a direcţiei de rotaţie (14): Scula electrică porneşte numai atunci când comutatorul de schimbare a direcţiei de rotaţie (14) nu se află în poziţia de mijloc (piedică de pornire). Reglarea direcţiei de rotaţie (consultaţi imagineaF) u Acţionaţi comutatorul de schimbare a direcţiei de rotaţie(14) numai cu scula electrică oprită. Funcţionare spre dreapta: Pentru înşurubarea de şuruburi, apăsaţi comutatorul de schimbare a direcţiei de rotaţie (14) spre stânga, până la opritor. Funcţionare spre stânga: Pentru slăbirea, respectiv deşurubarea de şuruburi, apăsaţi comutatorul de schimbare a direcţiei de rotaţie (14) spre dreapta, până la opritor. Conectarea lămpii de lucru Lampa de lucru (18) permite iluminarea zonei de înşurubare în condiţii de luminozitate nefavorabilă. Conectaţi lampa de lucru (18) apăsând uşor comutatorul de pornire/oprire (13). Dacă apăsaţi mai puternic comutatorul de pornire/ oprire, scula electrică va intra în funcţiune, iar lampa de lucru va continua să lumineze. u Nu priviţi direct spre lampa de lucru; aceasta vă poate orbi. Pornire/Oprire Maşinile de înşurubat au un cuplaj de întrerupere dependent de cuplul de strângere, care poate fi reglat în domeniul specificat. Acesta reacţionează în momentul atingerii cuplului de strângere reglat. Observaţie: Când utilizaţi maşina de înşurubat cu un adaptor de tensiune, trebuie mai întâi să puneţi în funcţiune stabilizatorul de tensiune. Pentru pornirea sculei electrice, apăsaţi comutatorul de pornire/oprire (13) până la opritor. Scula electrică se opreşte automat imediat ce este atins cuplul de strângere reglat. u În cazul eliberării premature a comutatorului de pornire/oprire (13), cuplul de strângere reglat anterior nu va putea fi atins. Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)228 | Română Instrucţiuni de lucru u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. u Amplasaţi scula electrică pe piuliţă/şurub numai în stare oprită. În caz contrar, accesoriile aflate în rotaţie pot aluneca. Reglarea cuplului de strângere (consultaţi imaginileG –

Cuplul de strângere depinde de pretensionarea arcului cuplajului de întrerupere. Cuplajul de întrerupere se declanşează atât la funcţionarea spre dreapta, cât şi spre stânga, în momentul atingerii cuplului de strângere reglat. Pentru reglarea cuplurilor de strângere individuale, utilizaţi numai dispozitivul de reglare (30). Împingeţi complet spre înapoi cursorul (7) pe scula electrică. ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Introduceţi cheia hexagonală (31) în accesoriul (30) şi rotiţi- o lent. Imediat ce prin orificiul carcasei se poate vedea o mică adâncitură (şaiba de reglare (32)) în cuplaj, introduceţi dispozitivul de reglare (30) în această adâncitură şi rotiţi-l.

ANGLE EXACT 14CF | 22CF | 29CF

Respectaţi informaţiile care însoţesc capul de acţionare plat achiziţionat sau adresaţi-vă distribuitorului local. Rotirea acesteia în sens orar determină un cuplu de strângere mai puternic, iar rotirea acestuia în sens antiorar determină un cuplu de strângere mai slab. Scoateţi dispozitivul de reglare (30). Împingeţi cursorul (7) din nou spre înainte pentru a proteja cuplajul împotriva murdăririi. Observaţie: Reglarea necesară depinde de tipul de îmbinare prin şuruburi şi poate fi determinată cel mai bine în cadrul unei probe practice. Verificaţi cu o cheie dinamometrică înşurubarea de probă. u Reglaţi cuplul de strângere numai în domeniul de putere specificat, în caz contrar, cuplajul de întrerupere nu va mai putea realiza declanşarea. Marcarea reglajului cuplului de strângere

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Pentru a marca cuplurile de strângere reglate individual, puteţi înlocui inelul de marcare (17) cu un inel de marcare de culoare diferită. Dacă, de exemplu, folosiţi nişte scule electrice EXACT cu un cuplu de strângere de 4,5 Nm, puteţi monta pe acestea inele de marcare roşii pentru marcarea cuplului de strângere reglat de dumneavoastră. Dacă folosiţi şi scule electrice EXACT într-un alt sector de montaj, al căror cuplu de strângere a fost reglat la 7,5 Nm, puteţi utiliza un inel de marcare de altă culoare (negru, albastru, verde sau galben), pentru a marca cuplul de strângere în acest sector. Inelele de marcare de culori diferite au fost concepute pentru a veni în ajutorul montatorilor, astfel încât aceştia să recunoască mai rapid cuplul de strângere reglat pentru fiecare sculă electrică în parte. Desprindeţi prin apăsare inelul de marcare (17) cu ajutorul lamei subţiri a unei şurubelniţe, al unui şpaclu sau al unei scule similare. Folosiţi întotdeauna scula electrică cu un inel de marcare montat pentru a avea siguranţa că carcasa este protejată împotriva pătrunderii prafului şi murdăriei. Indicatorul cu LED Indicatorul stării de încărcare a acumulatorului Atunci când este necesară încărcarea acumulatorului (11), indicatorul cu LED (10) se aprinde intermitent în verde şi este emis un semnal acustic. În acest moment mai sunt posibile doar 6–8 înşurubări. Dacă indicatorul cu LED se aprinde în roşu, înseamnă că capacitatea acumulatorului nu mai este suficientă pentru încă o înşurubare sau scula electrică a fost suprasolicitată. Scula electrică nu mai poate fi pornită. Piedica de pornire rămâne activă până când acumulatorul este scos din scula electrică şi este introdus un acumulator încărcat. Atunci când lucraţi cu un adaptor de tensiune, indicatorul cu LED roşu (10) indică o suprasarcină. Dacă indicatorul cu LED (10) se aprinde intermitent în roşu, scula electrică este supraîncălzită şi nu funcţionează. Înainte de a repune în funcţiune scula electrică, aşteptaţi puţin până când lumina intermitentă se stinge automat. Un timp de funcţionare considerabil scăzut al sculei electrice după încărcarea acumulatorului indică faptul că acesta din urmă va trebui înlocuit în curând. Eliminaţi acumulatorii uzaţi conform prevederilor legale/specifice ţării dumneavoastră. Indicatorul pentru înşurubări La atingerea cuplului de strângere reglat anterior, cuplajul de întrerupere se declanşează. Indicatorul cu LED (9) se aprinde în verde. Dacă cuplul de strângere reglat anterior nu a fost atins, indicatorul cu LED (9) se aprinde în roşu şi se emite un semnal acustic. Înşurubarea trebuie executată încă o dată. Protecţie împotriva repetării înşurubării Dacă, în timpul unei înşurubări, cuplajul de întrerupere se declanşează, motorul se opreşte. Repornirea este posibilă numai după o pauză de 0,7 secunde. Astfel este evitată repetarea accidentală a unor înşurubări deja bine executate. Reglarea capului unghiular de înşurubare ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Puteţi regla capul unghiular de înşurubare (3) în opt poziţii. Fixaţi scula electrică cu ajutorul cheii fixe (6) pe suprafaţa pentru chei (5) a flanşei capului unghiular. u Nu fixaţi niciodată scula electrică pe capacul carcasei. 1 609 92A 4V1 | (05.03.2019) Bosch Power ToolsRomână | 229 Detensionaţi piuliţa olandeză, cu ajutorul cheii fixe (4), de pe suprafaţa pentru chei (19). Reglaţi capul unghiular de înşurubare (3) cu 45° în poziţia dorită şi strângeţi din nou piuliţa olandeză cu ajutorul cheii fixe (4) pe suprafaţa pentru chei (19). Ţineţi strâns pe partea opusă cu cheia fixă (6) pe flanşa capului unghiular.

ANGLE EXACT 14CF | 22CF | 29CF

Respectaţi informaţiile care însoţesc capul de acţionare plat achiziţionat sau adresaţi-vă distribuitorului local. Reglarea lămpii de lucru cu LED-uri (consultaţi imagineaJ)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF | 23 | 29CF | 30 Desprindeţi prin apăsare inelul de marcare (17) cu ajutorul lamei subţiri a unei şurubelniţe, al unui şpaclu sau al unei scule similare. Împingeţi şaiba elastică (33) spre înapoi pe capacul carcasei, cu ajutorul unui cleşte pentru şaibe elastice. Cele două jumătăţi ale suportului pentru LED-uri (16) din jurul lămpii de lucru cu LED-uri (18) pot fi aduse acum în orice poziţie dorită. Aveţi grijă să nu deterioraţi cablul lămpii de lucru cu LED-uri şi împingeţi-l, fără a-l îndoi, în cavitatea (34) prevăzută în acest scop din capacul carcasei. Împrejmuiţi din nou lampa de lucru cu LED-uri (18) cu cele două jumătăţi ale capacului carcasei suportului pentru LED- uri (16). Apăsaţi şaiba elastică (33) şi inelul de marcare (17) înapoi în poziţia iniţială. Întreţinere şi service Întreţinere şi curăţare u Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării involuntare a întrerupătorului pornit/oprit există pericol de rănire. u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. Lubrifierea sculei electrice Lubrifiant: Vaselină specială pentru angrenaje (225 ml) Număr de identificare 3 605 430 009 Vaselină Molykote Ulei de motor SAE 10/SAE 20 – După primele 150 de ore de funcţionare, curăţaţi angrenajul utilizând un solvent slab. Respectaţi în acest sens instrucţiunile de utilizare şi eliminare ale producătorului solventului respectiv. Apoi lubrifiaţi angrenajul utilizând o vaselină specială pentru angrenaje marca Bosch. După prima curăţare, repetaţi procedura de curăţare la 300 de ore de funcţionare. – Lubrifiaţi piesele mobile ale cuplajului de întrerupere după 100.000 de înşurubări aplicând câteva picături de ulei de motor SAE 10/SAE 20. Lubrifiaţi piesele glisante şi rulante utilizând vaselină Molykote. Cu această ocazie, examinaţi cuplajul pentru a evalua nivelul de uzură al acestuia şi pentru a avea siguranţa că nu au fost influenţate repetabilitatea şi precizia operaţiilor de înşurubare. Apoi trebuie reglat din nou cuplul de strângere al cuplajului. u Lucrările de întreţinere şi reparaţie trebuie să fie efectuate numai de personal de specialitate, calificat corespunzător. Astfel, este garantată menţinerea siguranţei în timpul funcţionării sculei electrice. Aceste lucrări pot fi efectuate rapid şi fiabil în cadrul unui centru de service autorizat Bosch. u Eliminaţi în mod ecologic lubrifianţii şi detergenţii. Respectaţi prevederile legale. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre şi accesoriile lor. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Eliminarea ecologică Sculele electrice, acumulatorii, accesoriile şi ambalajele trebuie predate la un centru de reciclare ecologică. Nu eliminaţi sculele electrice şi acumulatorii/ bateriile împreună cu deşeurile menajere! Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)230 | Български Numai pentru ţărileUE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o staţie de reciclare ecologică. Acumulatorii/Bateriile: Ni-Cd: nichel-cadmiu Atenţie: Aceşti acumulatori conţin cadmiu, un metal greu extrem de toxic. Ni-MH: nichel-hidrură metalică

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu- ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce- le ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la: * Maşină de înşuru- bat unghiulară in- dustrială cu acu- mulator ANGLE EXACT Număr de identificare
