| Marcă | Bosch |
| Model | GDR 10 8 V-EC Professional |
| Tip de produs | Șurubelniță cu impact fără fir |
| Tensiune nominală | 10,8 V |
| Viteză în gol | Reglaj 1: 0 - 1200 rot/min Reglaj 2: 0 - 2600 rot/min |
| Număr de lovituri | Reglaj 1: 0 - 2700 min⁻¹ Reglaj 2: 0 - 3100 min⁻¹ |
| Cuplu maxim (înșurubare dură) | 110 Nm (conform ISO 5393) |
| Diametru maxim șurub | 8 mm |
| Port-sculă | 1/4" hexagon interior |
| Greutate (conform EPTA 01/2003) | 0,9 kg |
| Alimentare | Baterie Li-ion 10,8 V (modele GBA 10,8V) |
| Încărcătoare compatibile | Seria AL 11.. |
| Interval de temperatură de funcționare | -20 °C până la +50 °C |
| Interval de temperatură de încărcare | 0 °C până la +45 °C |
| Nivel de presiune acustică | 87 dB(A) (incertitudine K=3 dB) |
| Nivel de intensitate acustică | 98 dB(A) (incertitudine K=3 dB) |
| Vibrații (strângere șuruburi/piulițe) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Funcții principale | Înșurubare și deșurubare, strângere și slăbire piulițe, 2 viteze presetate, lampă PowerLight, oprire de protecție ECP |
| Siguranță | Citiți avertismentele, purtați protecție auditivă, folosiți mănuși, mențineți zona de lucru curată |
| Întreținere și curățare | Curățați regulat orificiile de ventilare cu o perie moale; scoateți bateria înainte de orice întreținere |
| Piese de schimb și reparabilitate | Contactați servicele Bosch (Franța: 0811 360122) sau comandați online pe bosch-pt.fr |
| Accesorii incluse | Vârf dublu, port-vârf universal, clip de centură, clip colorat (în funcție de versiune) |
Întrebări frecvente - GDR 10 8 V-EC Professional BOSCH
Întrebările utilizatorilor despre GDR 10 8 V-EC Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru șurubelniță în format PDF gratuit! Găsiți manualul dvs. GDR 10 8 V-EC Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GDR 10 8 V-EC Professional mărcii BOSCH.
MANUAL DE UTILIZARE GDR 10 8 V-EC Professional BOSCH

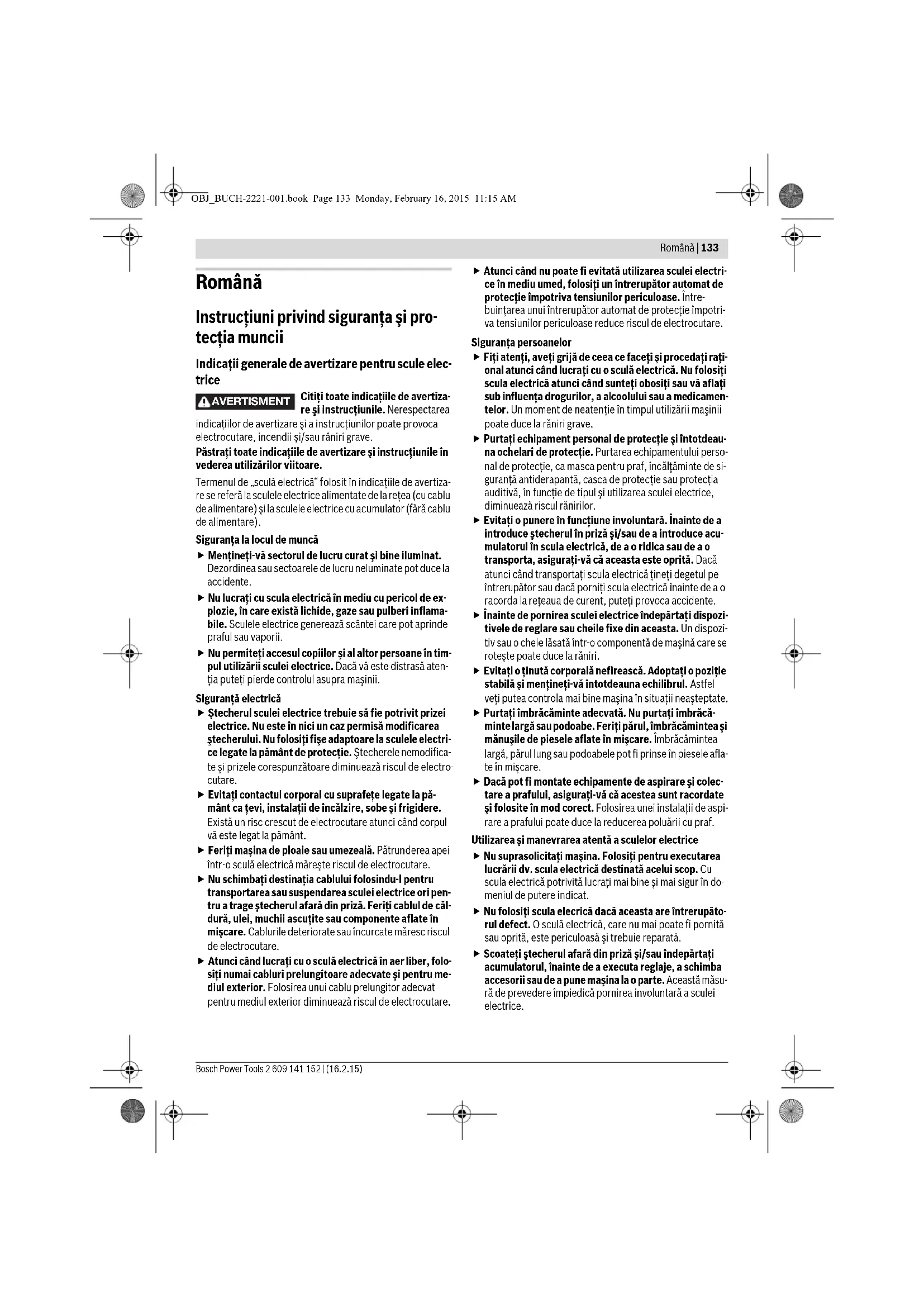

Română.... Pagina 133
Instrucțiuni privind siguranța și pro- tecția muncii
Indicații generale de avertizare pentru scule elec trice
AVERTISMENT
Citiți toate indicațiile de avertiza- re și instrucțiunile. Nerespectarea
indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu acumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folositi fișe adaptoare la sculele electrice legate la pământ de protecție. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate mâresc riscul de electrocutare.
- Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
- Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un intrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui intrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.
Siguranta persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rățional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridică sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe intrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
▶ Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcăminte a largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Utilizarea și manevrarea atentă a sculelor electrice
▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărțați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
134 | Română
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există ple-se rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost în-treținerea necorespunzătoare a sculelor electrice.
- Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folositi scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condi țiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
Manevrarea și utilizarea atentă a sculelor electrice cu acumulator
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greşită, din accumulator se poate scurge lichld. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
Service
Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.
Instrucțiuni de siguranță pentru şurubelnița cu impact
- Prindeți scula electrică de mânerele izolate atunci când executați operații în cursul cărora dispozitivul de fixare poate atinge conductori ascunși. Contactul dintre dispozitivul de fixare și un conductor electric aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice și electrocuta utilizatorul.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
Feriți acumulatorul de căldură, de asemeni de ex. de radlații solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Folosiți acumulatorul numai împreună cu scula dunmneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva suprasolicitării periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Descrierea produsului și a performan- telor
Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.
Utilizare conform destinatiei
Scula electrică este destinată înșurubării și slăbirii de șuruburi precum și strângerii și slăbirii de piulițe din domeniile respective ale dimensiunilor specificate.
Lampa acestei scule electrice este destinată iluminării directe a zonei de lucru a sculei electrice și nu este adecvată pentru iluminarea încăperilor din gospodărie.
Elemente componente
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
1 Sistem de prindere accesorii
2 Dispozitiv de blocare
3 Lampă „Power Light“
4 Tastă pentru lampa „Power Light“
5 Indicator turatie
6 Tastă pentru preselectia electronică a turației
7 Tastă deblocare accumulator
8 Acumulator
Română | 135
9 Comutator de schimbare a directiei de rotație
10 Întrerupător pornit/oprit
11 Indicator al nivelului de încărcare al accumulatorului
12 Mâner (suprafață de prindere izolată)
13 Bit dublu*
14 Adaptor universal de prindere*
15 Cap de şurubelnită*
16 Accesoriu (de ex. dispozitiv pentru înşurubat piulite) *
17 Clemă de prindere la centură*
18 Clip colorat*
*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
| Maşină de găurit/înșurubat cu percuție cu acumulator | GDR 10,8 V-EC | GDS 10,8 V-EC | |
| Număr de identificare | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Tensiune nominală | V= 10,8 10,8 | ||
| Turatie la mersul în gol | |||
| - R e g l a j 1 | rot./min | 0 - 1200 | 0 - 1200 |
| - R e g l a j 2 | rot./min | 0 - 2600 | 0 - 2600 |
| Număr percuții | |||
| - R e g l a j 1 | min^-1 | 0 - 2700 | 0 - 2700 |
| - R e g l a j 2 | min^-1 | 0 - 3100 | 0 - 3100 |
| Moment de torsiune maxim înșurubare dură, con-form ISO 5393 | Nm 110 115 | ||
| Diam. șuruburi de mașini | mm | M4 - M12 | M4 - M12 |
| Diam. max. șuruburi | mm | 8 | 8 |
| Sistem de prindere accesorii | 14 " hexagon interior | ■ 3/8" | |
| Greutate conform EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Temperatură ambiantă admisă | |||
| - în timpul încărcării | °C | 0...+45 | 0...+45 |
| - în timpul funcționării' și al depozitării | °C | -20...+50 | -20...+50 |
| Acumulatori recomandați | GBA 10,8V ... | GBA 10,8V ... | |
| Încărcătoare recomandate | AL 11.. | AL 11.. | |
| * putere mai redusă la temperaturi <0 °C | |||
Informație privind zgomotul/vibrațiile
Valorile zgomotului emis au fost determinate conform EN 60745-2-2.
Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 87 dB(A); nivel putere sonoră 98 dB(A). Incertitudine K=3 dB.
Purtați aparat de protecție auditivă!
Valorile totale ale vibratiilor a_n (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-2: La strângerea de şuruburi și piulițe, valorile maxim admise sunt: a_n = 10,5 m/s^2 , K = 1,5 m/s^2 .
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.
Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval
de lucru.
Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. A-ceastă metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesorilor, menținerea căldurii măinilor, organizarea proceselor de muncă.
Declaratie de conformitate
CE
Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ corespunde tuturor dispozițiilor relevante ale Directivelor 2009/125/CE
(Regulamentul 1194/2012), 2011/65/UE, până la 19 aprilie 2016: 2004/108/CE, începând cu
20 aprilie 2016: 2014/30/UE, 2006/42/CE inclusiv modificărilor acestora și este în conformitate cu următoarele standarde: EN 60745-1, EN 60745-2-2.
Documentatie tehnica (2006/42/CE) la:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
136 | Română
Henk Becker
Extragerea accumulatorului (vezi figura A)
▶ Folosiți numai încărcătoarele menționate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.
Indicație: Acumulatorul se livrează partial încărcat. Pentru a asigura funcționarea la capacitatea nominală a acumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.
Accumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.
Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ impotriva descărcării profunde. Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.
▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora.
Pentru extragerea accumulatorului 8 apăsați tastele de deblocare 7 și trageți accumulatorul în jos afară din scula electrică. Nu forțati.
Respectați instrucțiunile privind eliminarea.
Schimbarea accesoriiilor
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți accumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
GDR 10,8 V-EC:
Introducerea accesoriiului (vezi figura B)
Trageți înainte manșonul de blocare 2, împingeți accesoriiul până la punctul de oprire în sistemul de prindere a accesoriiilor 1 și eliberați din nou manșonul de blocare 2, pentru a fixa accesoriiul.
Puteți monta capetele de şurubelniță 15 prin intermediul unui suport universal pentru capete de şurubelniță cu dispozitiv de blocare cu bilă 14.
Extragerea accesoriiului
Trageți înainte manşonul de blocare 2 și extrageți accesoriiul.
GDS 10,8 V-EC: (vezi figura C)
- Atunci când montați accesoriiul aveți grijă ca acesta să fie fixat în condiții de siguranță pe tija sistemului de prindere a accesorilor. În cazul în care accesoriiul nu este fixat în condiții de siguranță pe tija sistemului de prindere a accesorilor, el se poate desprinde de pe acesta în timpul procesului de înșurubare.
Împingeți accesoriiul 16 pe tija pătrată a sistemului de prinde re a accesoriiilor 1.
Prin natura sistemului, accesoriiul 16 este fixat cu un oarecare joc pe tija sistemului de prindere a accesoriiilor 1; aceasta nu influențează în niciun fel funcționarea/siguranța.
Functionare
Mod de functionare
Sistemul de prindere a accesoriiilor 1 împreună cu accesoriiul sunt antrentate de un electromotor prin intermediul angrenajului și al mecanismului de percuție.
Procesul de lucru este alcătuit din două faze:
Inşurubare și strângere (mecanismul de percuție în acțiune).
Mecanismul de percuție intră în actiune imediat ce îmbinarea prin înșurubare se blochează, solicitând astfel motorul. Mecanismul de percuție transformă puterea motorului în percuții rotative uniforme. La slăbirea șuruburilor sau piulițelor acest proces se desfășoară în sens invers.
Punere în funcțiune
Montarea accumulatorului
Aduceți comutatorul de schimbare a direcției de rotație 9 în poziția din mijloc pentru a proteja scula electrică împotriva pornirii accidentale.
Împingeți din față accumulatorul încărcat 8 în soclul sculei electrice, până când accumulatorul va fi închis în condiții de siguranță în acesta.
Reglarea directiei de rotație (vezi figura D)
Cu comutatorul de schimbare a direcției de rotație 9 puteți schimba direcția de rotație a sculei electrice. Atunci când întrerupătorul pornit/oprit 10 este apăsat acest lucru nu mai este însă posibil.
Functionare spre dreapta: Pentru înșurubarea de șuruburi și strângerea piulițelor împingeți comutatorul de schimbare a direcției de rotație 9 spre stânga, până la marcajul opritor.
Functionare spre stânga: Pentru slăbirea resp. desprinderea șuruburilor și piulițelor împingeți comutatorul de schimbare a direcției de rotație 9 spre dreapta, până la marcajul opritor.
Română | 137
Pornire/oprire
Apăsați pentru punerea în funcțiune a sculei electrice între-rupătorul pornit/oprit 10 și îneți-l apăsat.
Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 10.
Pentru a economisi energie, tineți scula electrică pornită nu mai atunci când o folosiți.
Reglarea turatiei
Puteți regla fără trepte turația sculei electrice deja pornite, exercitând o apăsare mai puternică sau mai ușoară asupra întrerupătorului pornit/oprit 10.
O apăsare ușoară asupra întrerupătorului pornit/oprit 10 are drept efect o turație scăzută. Pe măsură ce apăsarea crește, turație se mărește și ea.
Preselectia turatiei/a numărului de percuții
Cu tasta 6 puteți preselecta turația/energia de percuție necesară în 2 trepte. Apăsați tasta 6 de câte ori este necesar până când reglajul dorit va fi semnalizat de indicatorul de turație 5. Reglajul selectat va fi memorat.
Turatia/numărul de percuții necesar depinde de material și de condițiile de lucru, putându-se determina printr-o probă practică.
Conectarea/deconectarea lämpii „PowerLight“
Pentru punerea în funcțiune a lămpii 3 apăsați tasta 4. Pentru deconectarea lămpii 3 apăsați din nou tasta 4.
Indicatorul nivelului de încărcare al accumulatorului
Indicatorul stării de încărcare a accumulatorului 11 indică timp de câteva secunde starea de încărcare a accumulatorului, atunci când întrerupătorul pornit/oprit 10 este apăsat pe ju- mătate sau complet și se compune din 3 LED-uri verzi.
LED Capacitate
Lumină continuă 3 x verde ≥ 2/3
Lumină continuă 2 x verde ≥ 1/3
Lumină continuă 1 x verde < 1/3
Lumină intermitentă 1 x verde rezervă
Protectie la suprasarcină dependentă de temperatură
Dacă este folosită conform destinației, scula electrică nu poate fi suprasolicitată. În caz de solicitare prea puternică sau dacă se părăsește domeniul temperaturilor admise pentru acumulator, puterea debitată se va reduce sau scula electrică se va opri. Puterea debitată de scula electrică va ajunge din nou la nivel maxim numai după atingerea temperaturii admise a accumulatorului.
Instrucțiuni de lucru
Puneți scula electrică pe piuliță/șurub numai în stare oprită. Accesoriiile aflate în mișcare de rotație pot altfel aluneca.
Momentul de torsiune depinde de durata percuțiilor. Momentul de torsiune maxim atins rezultă din însumarea tuturor momentelor de torsiune individuale, obținute prin percuții. Momentul de torsiune maxim este atins după o durată a percuțiilor de 6–10 secunde. După acest timp, momentul de strân-gere nu mai crește decât extrem de puțin.
Durata percuțiilor trebuie determinată separat pentru fiecare moment de strângere necesar. Momentul de strângere atins efectiv se va verifica întotdeauna cu o cheie dinamometrică.
Înşurubări dure, elastice sau moi
Dacă, în cadrul unei încercări, se măsoară momentele de torsiune atinse într-o secvență de percuții și apoi se realizează o diagramă a acestora, se va obține curba de variație a momentelor de torsiune. Punctul maxim al curbei corespunde momentului de torsiune maxim ce poate fi atins, iar înclinarea curbei arată în cât timp va fi atins acesta.
Variația momentelor de torsiune depinde de următorii factorii:
- Rezistența şuruburilor/piulițelor
- Tipul suportului (şaibă, arc-disc, garnitură)
- Rezisten ta materialului care trebuie înşurubat
- Conditiiile de lubrifiere ale îmbinării prin şuruburi
În mod corespunzător, rezultă următoarele situații de utilizare:
- Însurubarea dură se realizează la îmbinările prin înșurubare de metal pe metal, atunci când se folosesc șaibe-suport. Momentul de torsiune maxim este atins după un timp relativ scurt de percuție (curba caracteristică cu înclinare mare). Un timp de percuție inutil de lung nu face decât să dăuneze mașinii.
- Înşurubarea elastică se realizează la îmbinările prin înşurubare de metal pe metal, totuși în cazul folosirii inelelor de siguranță, arcurilor-disc, antretoazelor sau şuruburilor /piulițelor cu ajustaj conic cât și în cazul folosirii de elemente prelungitoare.
- Înşurubarea moale se realizează la îmbinările prin înşurubare, de exemplu de metal pe lemn, sau în cazul folosirii drept suport a unor șaibe de plumb sau de fibre.
În cazul înșurubării elastice respectiv al înșurubării moi, momentul de strângere maxim este mai slab decât în cazul înșurubării dure. Deasemeni, este necesar un timp de percuție considerabil mai îndelungat.
138 | Română
Valori orientative pentru momentele de strângere maxime ale şuruburilor
Valorile sunt exprimate în Nm, calculate pe baza sectiunii transversale de strângere; utilizarea limitei de elasticitate 90 % (la un coeficient de frecare _tot. = 0,12 ). Pentru control, momentul de strângere trebuie întotdeauna verificat cu o cheie dinamometrică.
| Clase de rezistență con-form DIN 267 | Şuruburi standard | Şuruburi de rezistența superloară | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Sfaturi utile
Înaintea înșurubării de șuruburi mai mari, mai lungi, în materiale dure, ar trebui să executați o gaură prealabilă de același diametru ca miezul filetului, cu o adâncime de aproximativ ^2/_3 din lungimea șurubului.
Indicație: Aveți grijă ca în scula electrică să nu pătrundă piese metalice mici.
Clemă de prindere la centură (vezi figura E)
Cu clema de prindere la centură 17 puteți prinde scula electrică, de ex. de o centură. Astfel veți avea ambele mâini libere iar scula electrică vă va fi întotdeauna la îndemână.
Clip colorat (vezi figura F)
Cu clipul colorat 18 puteți marca individual scula electrică.
Indicații privind manevrarea optimă a accumulatorului
Protejați acumulatorul împotriva umezelii și a apei.
Depozitați acumulatorul numai în domeniul de temperatură de la – 20 °C la 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.
Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.
Un timp de functionare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.
Respectați instrucțiunile privind eliminarea.
Întreținere și service
Întreținere și curățare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți accumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.
Asistență clienti și consultanță privind utilizarea
Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și pie- sele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:
www.bosch-pt.com
Echipa de consultanță Bosch vă răspunde cu plăcere la între bări privind produsele noastre și accesoriiile acestora. În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului sculei electrice.
România
Robert Bosch SRL
Centru de service Bosch
Str. Horia Măcelariu Nr. 30-34
013937 Bucureşti
Tel. consultanță clienti: (021) 4057500
Fax: (021) 2331313
E-Mail: infoBSC@ro.bosch.com
www.bosch-romania.ro
Transport
Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului.
Vă rugăm să respectați eventualele norme naționale suplimentare.
Български | 139
Eliminare
Sculele electrice, acumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o statie de reciclare ecologică.
Accumulatori/baterii:
Li-Ion
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 138.
Sub rezerva modificărilor.
