ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDR 10 8 V-EC Professional BOSCH

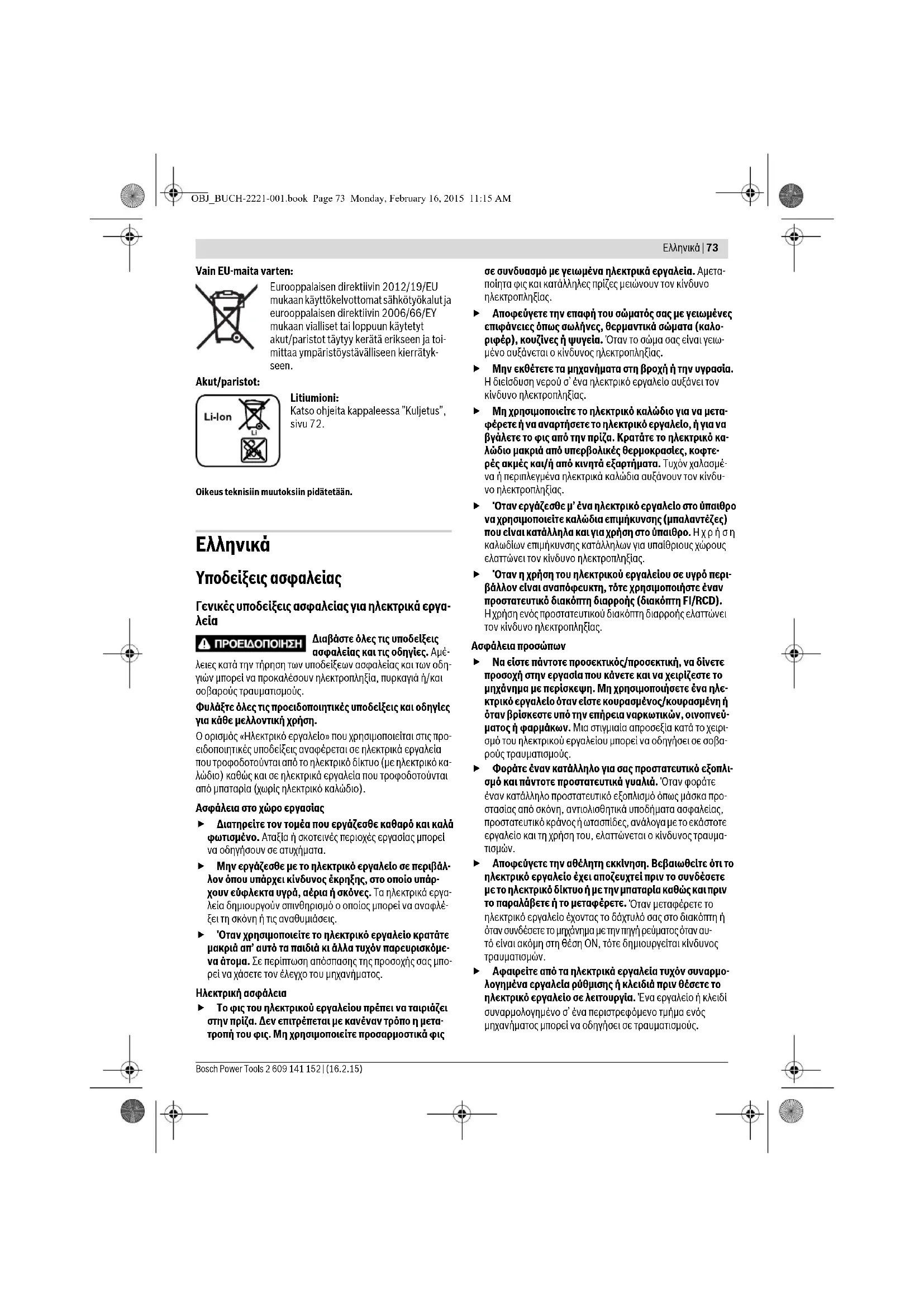

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργα-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ- λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη- γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ- ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ- χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα- λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ- ξει τη σκόνη ή τις αναθυμιάσεις. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε- να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο- ρεί να χάσετε τον έλεγχο του μηχανήματος. Ηλεκτρική ασφάλεια Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα- τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα- ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα- φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα- λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε- ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ- να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ- νο ηλεκτροπληξίας. Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε- κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι- σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι- σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ- στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα-

Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ- τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο- λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. OBJ_BUCH-2221-001.book Page 73 Monday, February 16, 2015 11:15 AM74 | Ελληνικά 2 609 141 152 | (16.2.15) Bosch Power Tools Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού- χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα- λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε- ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό- μενη περιοχή ισχύος. Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα- σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί- ναι επικίνδυνο και πρέπει να επισκευαστεί. Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα- ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα- σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό- κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι- είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε- κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό- πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα- χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ- γαλείων αποτελεί αιτία πολλών ατυχημάτων. Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, πα- ρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συν- θήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπο- νται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστά-

Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτεί- νονται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δη- μιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες

Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών μπο- ρεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίν- δυνο πυρκαγιάς. Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα- λέσει τραυματισμούς ή φωτιά. Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι- αρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επα- φή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε κα- λά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επα- φή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. Service Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι- στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι- κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

Υποδείξεις ασφαλείας για κρουστικά κατσαβίδια Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κα- τά τις οποίες υπάρχει κίνδυνος η βίδα να συναντήσει τυ- χόν μη ορατές ηλεκτροφόρες γραμμές. Η επαφή της βί- δας με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει μεταλλικά τμήματα του μηχανήματος επίσης υπό τά- ση και να οδηγήσει έτσι σε ηλεκτροπληξία. Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ- γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ- σφιγξης ή με μια μέγγενη παρά με το χέρι σας. Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ- τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ- λεια του ελέγχου του ηλεκτρικού εργαλείου. Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυ-

Να προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλια- κή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρ- χει κίνδυνος έκρηξης. Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκε- φτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι ανα- θυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. OBJ_BUCH-2221-001.book Page 74 Monday, February 16, 2015 11:15 AMΕλληνικά | 75 Bosch Power Tools 2 609 141 152 | (16.2.15) Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με το προϊόν της Bosch που αποκτήσατε. Μόνο έτσι προστα- τεύεται η μπαταρία από μια ενδεχόμενη επικίνδυνη υπερ-

H μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντι- κείμενα, όπως π.χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας. Περιγραφή του προϊόντος και της ισχύ-

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδη- γίες χειρισμού. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσιμο βιδών καθώς και για το βίδωμα και το λύσιμο παξιμαδιών στην εκάστοτε αναφερόμενη περιοχή διαστάσεων. Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού ερ- γαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο σπίτι. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφι-

1 Υποδοχή εργαλείου 2 Κέλυφος μανδάλωσης 3 Λάμπα «Power Light» 4 Πλήκτρο για τη λάμπα «Power Light» 5 Ένδειξη του αριθμού στροφών 6 Πλήκτρο για ηλεκτρονική προεπιλογή του αριθμού στρο-

7 Πλήκτρο απομανδάλωσης μπαταρίας 8 Μπαταρία 9 Διακόπτης αλλαγής φοράς περιστροφής 10 Διακόπτης ON/OFF 11 Ένδειξη κατάστασης φόρτισης 12 Λαβή (μονωμένη επιφάνεια πιασίματος) 13 Διπλή κατσαβιδόλαμα* 14 Φορέας γενικής χρήσης* 15 Μύτη βιδώματος (bit)* 16 Εργαλείο (π. χ. καρυδάκι)* 17 Γάντζος «clip» ανάρτησης σε ζώνη* 18 Έγχρωμο κλιπ* *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. Τεχνικά χαρακτηριστικά Μπουλονόκλειδο μπαταρίας GDR 10,8 V-EC GDS 10,8 V-EC Αριθμός ευρετηρίου 3 601 JE0 0.. 3 601 JE0 1.. Ονομαστική τάση V= 10,8 10,8 Αριθμός στροφών χωρίς φορτίο –Ρύθμιση1 –Ρύθμιση2 min

0 – 1200 0 – 2600 0–1200 0–2600 Αριθμός κρούσεων –Ρύθμιση1 –Ρύθμιση2 min

0 – 2700 0 – 3100 0–2700 0–3100 μέγ. ροπή στρέψης περίπτωση σκληρού βιδώματος σύμφωνα με ISO 5393 Nm 110 115 Βίδες μηχανών Ø mm M4 – M12 M4 – M12 μέγιστη διάμετρος βίδας mm 8 8 Υποδοχή εργαλείου ¼" εσωτερικό εξάγωνο 3/8" Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 0,9 0,9 Επιτρεπτή θερμοκρασία περιβάλλοντος – κατά τη φόρτιση – κατά τη λειτουργία

και κατά την αποθήκευση

0...+45 –20...+50 0...+45 –20...+50 Συνιστούμενες μπαταρίες GBA 10,8V ... GBA 10,8V ... Συνιστούμενοι φορτιστές AL 11.. AL 11..

• Περιορισμένη ισχύς στις θερμοκρασίες <0 °C OBJ_BUCH-2221-001.book Page 75 Monday, February 16, 2015 11:15 AM76 | Ελληνικά 2 609 141 152 | (16.2.15) Bosch Power Tools Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60745-2-2. Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθ- μη ακουστικής πίεσης 87 dB(A). Στάθμη ακουστικής ισχύος 98 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745-2-2: Σφίξιμο βιδών και παξιμαδιών με το μέγιστο επιτρεπτό μέγεθος:

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ- γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη- λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα- σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο- γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί- ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο- ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. Δήλωση συμβατότητας Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» αντιστοιχεί σε όλες τις σχετικές διατάξεις των οδηγιών 2009/125/ΕΚ (διάταξη 1194/2012), 2011/65/ΕΕ, έως 19 Απριλίου 2016: 2004/108/ΕΚ, από 20 Απριλίου 2016: 2014/30/ΕΕ, 2006/42/ΕΚ συμπεριλαμβανομένων των αλλαγών τους και ταυτίζεται με τα ακόλουθα πρότυπα: EN 60745-1, EN 60745-2-2. Τεχνικός φάκελος (2006/42/EΚ) από: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Συναρμολόγηση Αφαίρεση μπαταρίας (βλέπεεικόνα A) Να χρησιμοποιείτε μόνο τους φορτιστές που αναφέρο- νται στη σελίδα εξαρτημάτων. Μόνο αυτοί οι φορτιστές εί- ναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου (Li- Ionen) που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο. Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή. Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία. Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική εκφόρτιση από τη διάταξη «Electronic Cell Protection (ECP)». Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύε- ται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται

Μετά την αυτόματη απόζευξη του ηλεκτρικού εργαλείου μη συνεχίσετε να πατάτε το διακόπτη ON/OFF. Η μπατα- ρία μπορεί να υποστεί ζημιά ή βλάβη. Για να αφαιρέσετε την μπαταρία 8 πατήστε τα πλήκτρα απομανδάλωσης 7 και αφαιρέστε την μπαταρία τραβώντας την από το κάτω μέρος του ηλεκτρικού εργαλείου. Μην εφαρμόσε-

Δώστε προσοχή στις υποδείξεις απόσυρσης. Αντικατάσταση εργαλείου Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα- λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και κατά την μεταφορά του και τη διαφύλαξη/την αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη ON/OFF υπάρχει κίνδυνος τραυματισμού. Να καθαρίζετε τακτικά τις σχισμές αερισμού του ηλε- κτρικού εργαλείου σας. Η πτερωτή του κινητήρα τραβάει σκόνη μέσα στο περίβλημα και η συσσώρευση μεταλλικής σκόνης μπορεί να δημιουργήσει ηλεκτρικούς κινδύνους. GDR 10,8 V-EC: Τοποθέτηση των εργαλείων (βλέπε εικόνα B) Τραβήξτε το κέλυφος μανδάλωσης 2 προς τα εμπρός, εισάγετε το εργαλείο τέρμα στην υποδοχή εργαλείου 1 και αφήστε πάλι ελεύθερο το κέλυφος μανδάλωσης 2 για να μανδαλώσετε το ερ-

Μπορείτε να χρησιμοποιήσετε κατσαβιδόλαμες 15 με τη βοή- θεια ενός φορέα (υποδοχή) κατσαβιδόλαμας γενικής χρήσης με ασφάλιση μπίλιας 14. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2221-001.book Page 76 Monday, February 16, 2015 11:15 AMΕλληνικά | 77 Bosch Power Tools 2 609 141 152 | (16.2.15) Αφαίρεση του εργαλείου Τραβήξτε το κέλυφος μανδάλωσης 2 προς τα εμπρός και αφαι- ρέστε το εργαλείο. GDS 10,8 V-EC: (βλέπε εικόνα C) Κατά την τοποθέτηση του εργαλείου να βεβαιώνεστε, ότι το εργαλείο κάθεται καλά μέσα στην υποδοχή εργα- λείου. Όταν το εργαλείο δεν είναι ασφαλώς συνδεδεμένο με την υποδοχή εργαλείου μπορεί όταν βιδώνετε να λυθεί. Περάστε το εργαλείο 16 στο τετραγωνικό στέλεχος της υποδο- χής εργαλείου 1. Το εργαλείο 16 κάθεται με λίγο παιχνίδι μέσα στην υποδοχή ερ- γαλείου 1. Αυτό είναι φυσιολογικό και δεν επηρεάζει τη λει- τουργία/την ασφάλεια.

Τρόπος λειτουργίας Η υποδοχή εργαλείου 1 μαζί με το τοποθετημένο εργαλείο κι- νείται από έναν ηλεκτροκινητήρα δια μέσου ενός συμπλέκτη και ενός κρουστικού μηχανισμού. Η διαδικασία εργασίας λαμβάνει χώρα σε δυο φάσεις: Βίδωμα και Σφίξιμο (Μηχανισμός κρούσης ενεργός). Ο κρουστικός μηχανισμός ενεργοποιείται μόλις σφίξει η κοχλιο- σύνδεση και γι’ αυτό επιβαρύνεται ο κινητήρας. Μ’ αυτόν τον τρόπο ο κρουστικός μηχανισμός μετατρέπει την ισχύ του κινητή- ρα σε ομοιόμορφες περιστροφικές κρούσεις. Κατά το λύσιμο βι- δών ή παξιμαδιών η διαδικασία αυτή εξελίσσεται αντίστροφα.

Τοποθέτηση της μπαταρίας Για την προστασία του ηλεκτρικού εργαλείου από τυχόν αθέλη- τη εκκίνηση να γυρίζετε το διακόπτη αλλαγής φοράς περιστρο- φής 9 στη μεσαία θέση. Ωθήστε τη φορτωμένη μπαταρία 8 από εμπρός μέσα στο πέλμα του ηλεκτρικού εργαλείου μέχρι να μανδαλώσει ασφαλώς. Ρύθμιση φοράς περιστροφής (βλέπε εικόνα D) Με το διακόπτη αλλαγής φοράς περιστροφής 9 μπορείτε ν’ αλ- λάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 10 είναι πα-

Δεξιόστροφη κίνηση: Για το βίδωμα βιδών και το σφίξιμο πα- ξιμαδιών πατήστε το διακόπτη αλλαγής φοράς περιστροφής 9 τέρμα αριστερά. Αριστερόστροφη κίνηση: Για να λύσετε ή να ξεβιδώσετε βίδες και παξιμάδια πατήστε το διακόπτη αλλαγής φοράς περιστρο- φής 9 τέρμα δεξιά. Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ΟΝ/OFF 10 και κρατήστε τον πατημένο. Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο αφή- στε ελεύθερο το διακόπτη ON/OFF 10. Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρό- κειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια. Ρύθμιση αριθμού στροφών Μπορείτε να ρυθμίσετε ομαλά τον αριθμό στροφών του ευρι- σκόμενου σε λειτουργία ηλεκτρικού εργαλείου, ανάλογα με την πίεση που ασκείτε στο διακόπτη ON/OFF 10. Ελαφριά πίεση του διακόπτη ON/OFF 10 έχει σαν αποτέλεσμα χαμηλό αριθμό στροφών. Ο αριθμός στροφών αυξάνει ανάλογα με την αύξηση της πίεσης. Προεπιλογή αριθμού στροφών/εμβολισμών Με το πλήκτρο 6 μπορείτε να προεπιλέξετε τον απαιτούμενο αριθμό στροφών/αριθμό κρούσεων σε 2 βαθμίδες. Πατήστε το πλήκτρο 6 τόσες φορές, ώσπου να εμφανιστεί η επιθυμητή ρύθ- μιση στην ένδειξη του αριθμού των στροφών 5. Η επιλεγμένη ρύθμιση αποθηκεύεται. Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. Ενεργοποίηση/απενεργοποίηση της λάμπας ««PowerLight»» Για τη θέση σε λειτουργία της λάμπας 3 πατήστε το πλήκτρο 4. για την απενεργοποίηση της λάμπα 3 πατήστε ξανά το πλήκτρο

Ένδειξη κατάστασης φόρτισης της μπαταρίας Η ένδειξη κατάστασης φόρτισης 11 της μπαταρίας δείχνει, όταν ο διακόπτης ON/OFF 10 είναι κατά το ήμισυ ή τέρμα πατημέ- νος, για λίγα δευτερόλεπτα την κατάσταση φόρτισης της μπατα- ρίας και αποτελείται από 3 πράσινες φωτοδιόδους. Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμο-

Σε περίπτωση χρήσης σύμφωνα με το σκοπό προορισμού το ηλεκτρικό εργαλείο δεν μπορεί να υπερφορτωθεί. Σε περίπτω- ση πολύ ισχυρού φορτίου ή εγκατάλειψης της επιτρεπής περιο- χής θερμοκρασίας της μπαταρίας μειώνεται η αποδιδόμενη ισχύς ή απενεργοποιείται το ηλεκτρικό εργαλείο. Το ηλεκτρικό εργαλείο λειτουργεί ξανά μετά την επίτευξη της επιτρεπτής θερ- μοκρασίας της μπαταρίας με πλήρη αποδιδόμενη ισχύ. Υποδείξεις εργασίας Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το πα- ξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Πε- ριστρεφόμενα εργαλεία μπορεί να γλιστρήσουν. Η ροπή στρέψης εξαρτάται από τη διάρκεια της κρούσης. Η μέ- γιστη ροπή στρέψης που μπορεί να επιτευχθεί αποτελείται από το άθροισμα όλων των μεμονωμένων ροπών στρέψης που εμ- φανίζονται στις εκάστοτε μεμονωμένες κρούσεις. Η μέγιστη ρο- πή στρέψης επιτυγχάνεται μετά από διάρκεια κρούσης 6–10 δευτερολέπτων. Μετά την πάροδο του χρόνου αυτού η ροπή στρέψης αυξάνει μόνο ελάχιστα. Φωτοδίοδος Χωρητικότητα Διαρκές φως 3 x Πράσινο ≥ 2/3 Διαρκές φως 2 x Πράσινο ≥ 1/3 Διαρκές φως 1 x Πράσινο < 1/3 Αναβοσβήνον φως 1 x Πράσινο Εφεδρεία OBJ_BUCH-2221-001.book Page 77 Monday, February 16, 2015 11:15 AM78 | Ελληνικά 2 609 141 152 | (16.2.15) Bosch Power Tools Η διάρκεια κρούση πρέπει να εξακριβώνεται για την εκάστοτε αναγκαία ροπή στρέψη. Η πραγατικά επιτευχθείσα ροπή στρέψη πρέπει να ελέγχεται πάντοτε ε τη βοήθεια ενό δυνα-

Βιδώματα σε σκληρή, ελαστική ή μαλακή θέση Όταν κατά τη διάρκεια ια δοκιή ετρήσετε τι ροπέ στρέ- ψει που εφανίζονται σε ια σειρά κρούσεων και ακολούθω εταφέρετε τι τιέ αυτέ σε ένα διάγραα, λαβάνετε την καπύλη εξέλιξη τη ροπή στρέψη. Το ύψο τη καπύλη αναλογεί στη έγιστη ροπή στρέψη που επιτεύχθηκε, ενώ η κλίση τη δείχνει έσα σε ποιο χρονικό διάστηα επιτεύχθηκε η έγιστη ροπή στρέψη. Η εξέλιξη τη ροπή στρέψη εξαρτάται από του εξή παράγο-

– Από την αντοχή των βιδών/των παξιαδιών – Από το είδο τη επιφάνεια (ροδέλα, δισκοειδέ ελατήριο,

– Από την αντοχή του υλικού που πρόκειται να βιδωθεί – Από την ύπαρξη και την ποσότητα λίπου στη θέση βιδώα-

Ανάλογα προκύπτουν και οι εξή αντίστοιχε περιπτώσει βιδώ-

– Η σκληρή θέση βιδώατο προκύπτει κατά το βίδωα ε- τάλλου επάνω σε έταλλο όταν χρησιοποιούνται ροδέλε. Η έγιστη ροπή στρέψη επιτυγχάνεται ετά από έναν σχετι- κά βραχύ χρόνο κρούση (εγάλη κλίση τη διαδροή χαρα- κτηριστικών). Ο η αναγκαίο χρόνο κρούση βλάπτει όνο

– Η ελαστική θέση βιδώατο προκύπτει κατά το βίδωα ε- τάλλου επάνω σε έταλλο όταν, όω, χρησιοποιούνται ρο- δέλε ελατηρίου, δισκοειδή ελατήρια, πίροι ή βίδε στήριξη καθώ και όταν γίνεται χρήση επεκτάσεων. – Η μαλακή θέση βιδώατο προκύπτει κατά το βίδωα π. χ. ετάλλου επάνω σε ξύλο, ή όταν χρησιοποιούνται ροδέλε από ολύβι ή ίνε. Στην ελαστική και στη αλακή θέση βιδώατο η έγιστη ροπή στρέψη είναι πιο χαηλή από εκείνη στη σκληρή θέση. Είναι επίση απαραίτητο και ένα σηαντικά πιο εγάλο χρόνο

Προσανατολιστικές τιμές για μέγιστες ροπές στρέψης βιδών Στοιχεία σε Nm, υπολογισένα ε βάση τη διατοή τάση. Εκετάλλευση του ορίου ελαστικότητα 90 % (ε συντελεστή τριβή

= 0,12). Για τον έλεγχο ελέγχετε πάντοτε τη ροπή σύσφιγξη ε ένα ροπόκλειδο.

Πριν βιδώσετε εγάλε, ακριέ βίδε σε σκληρά υλικά θα πρέ- πει πρώτα να ανοίξετε ια τρύπα ε διάετρο ίδια ’ αυτή του πυρήνα του σπειρώατο και βάθο περίπου

Υπόδειξη: Προσέχετε να ην εισχωρούν ικρά εταλλικά τεά- χια στο ηλεκτρικό εργαλείο. Γάντζος ανάρτησης σε ζώνη (βλέπε εικόνα E) Με το γάντζο ανάρτηση σε ζώνη 17 πορείτε να αναρτήσετε το ηλεκτρικό εργαλείο π. χ. στη ζώνη σα. Έτσι έχετε ανά πάσα στιγή και τα δυο χέρια σα ελεύθερα και το εργαλείο πρόχειρο. Έγχρωμο κλιπ (βλέπε εικόνα F) Με το έγχρωο κλιπ 18 πορείτε να χαρακτηρίσετε εξατοικευ- ένα το ηλεκτρικό εργαλείο. Υποδείξεις για τον άριστο χειρισμό της μπαταρίας Να προστατεύετε την παταρία από υγρασία και νερό. Να αποθηκεύετε την παταρία όνο έσα σε ια περιοχή θερ- οκρασία από – 20 °C έω 50 °C. Το καλοκαίρι να ην αφήνε- τε για παράδειγα την παταρία έσα στο αυτοκίνητο. Να καθαρίζετε κάπου-κάπου τι σχισέ αερισού τη παταρί- α ε ένα αλακό, καθαρό και στεγνό πινέλο. Ένα σηαντικά ειωένο χρόνο λειτουργία ετά τη φόρτιση σηαίνει ότι η παταρία εξαντλήθηκε και πρέπει να αντικατα-

ώστε προσοχή στι υποδείξει απόσυρση. Συντήρηση και Service Συντήρηση και καθαρισμός Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργα- λείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και κατά την μεταφορά του και τη διαφύλαξη/την αποθήκευσή του. Σε περίπτωση αθέλητη ενεργοποίηση του διακόπτη ON/OFF υπάρχει κίνδυνο τραυατισού. Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερι- σμού καθαρές για να μπορείτε να εργάζεσθε καλά και

Κλάσεις αντοχής σύμφωνα με DIN 267 Στάνταρ βίδες Όρθιες, σταθερές βίδες

OBJ_BUCH-2221-001.book Page 78 Monday, February 16, 2015 11:15 AMTürkçe | 79 Bosch Power Tools 2 609 141 152 | (16.2.15) Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ- γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αε- ροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διά- φορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχί- ου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
