GDR 10 8 V-EC Professional - Parafusadeira BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho GDR 10 8 V-EC Professional BOSCH em formato PDF.
| Marca | Bosch |
| Modelo | GDR 10 8 V-EC Professional |
| Tipo de produto | Parafusadeira de impacto sem fio |
| Tensão nominal | 10,8 V |
| Velocidade sem carga | Ajuste 1: 0 - 1200 rpm Ajuste 2: 0 - 2600 rpm |
| Número de impactos | Ajuste 1: 0 - 2700 min⁻¹ Ajuste 2: 0 - 3100 min⁻¹ |
| Torque máximo (aperto duro) | 110 Nm (conforme ISO 5393) |
| Diâmetro máximo do parafuso | 8 mm |
| Porta-ferramentas | 1/4" sextavado interno |
| Peso (conforme EPTA 01/2003) | 0,9 kg |
| Alimentação | Bateria de íon de lítio 10,8 V (modelos GBA 10,8V) |
| Carregadores compatíveis | Série AL 11.. |
| Faixa de temperatura de operação | -20 °C a +50 °C |
| Faixa de temperatura de carga | 0 °C a +45 °C |
| Nível de pressão sonora | 87 dB(A) (incerteza K=3 dB) |
| Nível de intensidade sonora | 98 dB(A) (incerteza K=3 dB) |
| Vibrações (aperto de parafuso/porca) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Funções principais | Apertar e desapertar parafusos, apertar e soltar porcas, 2 velocidades pré-ajustáveis, lâmpada PowerLight, proteção de parada ECP |
| Segurança | Leia os avisos, use proteção auditiva, use luvas, mantenha a área de trabalho limpa |
| Manutenção e limpeza | Limpe regularmente as aberturas de ventilação com uma escova macia; remova a bateria antes de qualquer manutenção |
| Peças de reposição e reparabilidade | Contate o SAC Bosch (França: 0811 360122) ou solicite online em bosch-pt.fr |
| Acessórios fornecidos | Ponta dupla, porta-ponta universal, clipe de cinto, clipe colorido (conforme versão) |
Perguntas frequentes - GDR 10 8 V-EC Professional BOSCH
Perguntas dos utilizadores sobre GDR 10 8 V-EC Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Parafusadeira em formato PDF gratuitamente! Encontre o seu manual GDR 10 8 V-EC Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GDR 10 8 V-EC Professional da marca BOSCH.
MANUAL DE UTILIZADOR GDR 10 8 V-EC Professional BOSCH

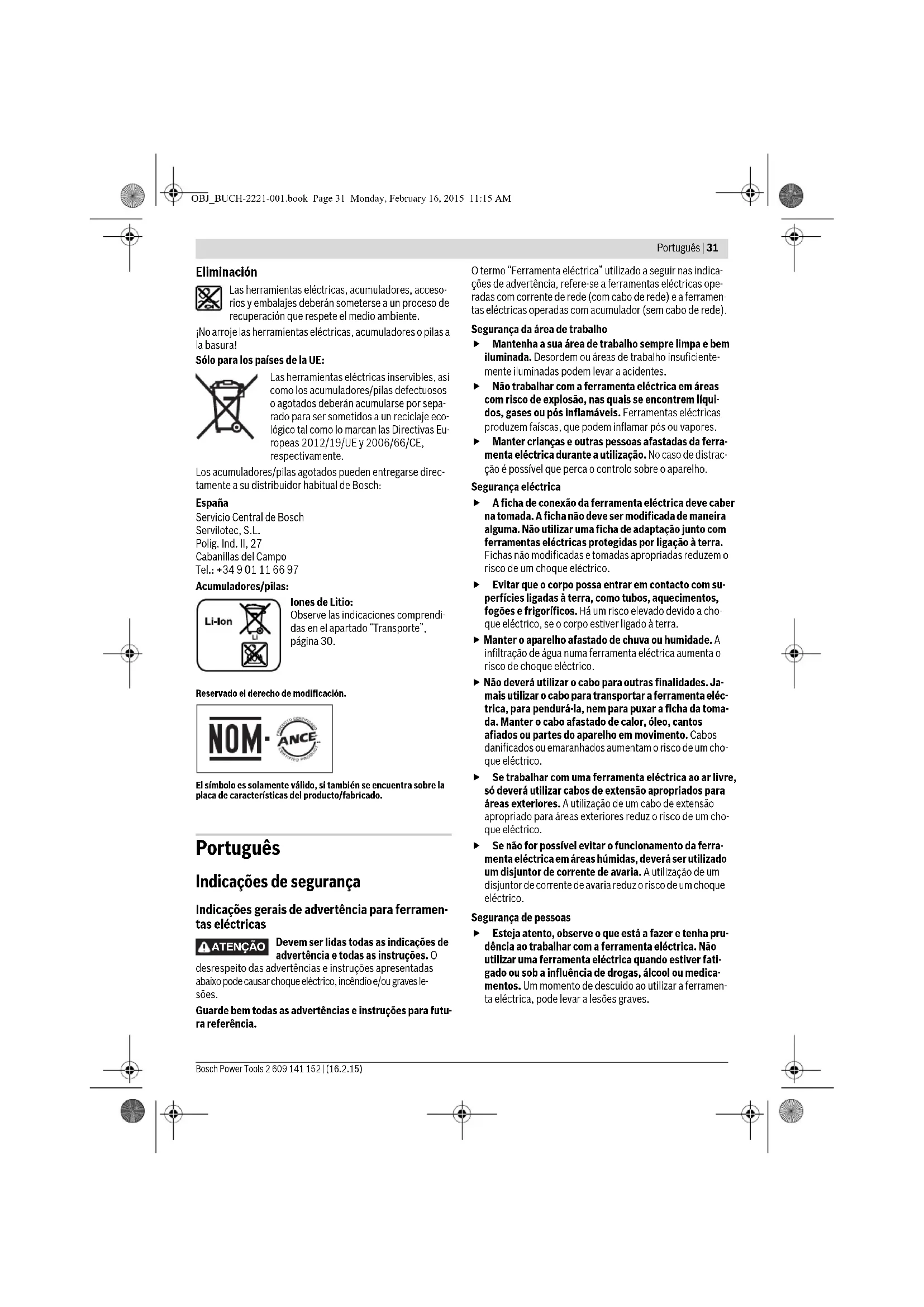

Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções. O
desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. - Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. - Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra. ▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. - Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.
Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. ▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica. ▶ Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas elétricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não as aplicações previstas pode levar a situações perigosas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. Só utilizar ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. ▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contatos. Um curto-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo. No caso de aplicação incorreta pode vazar líquido do acumulador. Evitar o contato. No caso de um contato acidental, deverá enxaguar com água. Se o líquido entrar em contato com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para aparafusadeiras de impacto
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta elétrica e levar a um choque elétrico. ▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Espere a ferramenta elétrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. ▶ Não abrir o acumulador. Há risco de um curto-circuito.
Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e umidade. Há risco de explosão.
Português | 33
Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores. Areje bem o local de trabalho e consulte um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Só utilize o acumulador junto com o seu produto Bosch. Só assim é que o seu acumulador estará protegido contra perigosa sobrecarga. Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Abra a página basculante contendo a apresentação do aparelho, e deixe esta página aberta enquanto estiver lendo a instrução de serviço.
Utilização conforme as disposições
A ferramenta elétrica é destinada para apertar e soltar parafusos, assim como para apertar e soltar porcas com as dimensões especificadas e na respectiva gama de dimensões indicada.
A luz desta ferramenta elétrica serve para iluminar a área de trabalho direta da ferramenta elétrica e não é adequada para a iluminação ambiente no âmbito doméstico.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Fixação da ferramenta 2 Bucha de travamento 3 Lâmpada "Power Light" 4 Tecla para a lâmpada "Power Light" 5 Indicação do número de rotações 6 Tecla para pré-seleção eletrônica do n.º de rotações 7 Tecla de destravamento do acumulador 8 Acumulador 9 Comutador do sentido de rotação
10 Interruptor de ligar-desligar 11 Indicação do estado de carga do acumulador 12 Punho (superfície isolada) 13 Bit duplo* 14 Porta-pontas universal* 15 Bit de aparafusamento* 16 Ferramenta de trabalho (p. ex. ponta de aparafusamento)* 17 Clip para fixação do cinto* 18 Clipe de cor*
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Aparafusadora de percussão sem fio | GDR 10,8 V-EC | GDS 10,8 V-EC | |
| No do produto | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Tensão nominal | V= 10,8 10,8 | ||
| No de rotações em ponto morto | |||
| - A j u s t e 1 | min -1 | 0 - 1200 | 0 - 1200 |
| - A j u s t e 2 | min -1 | 0 - 2600 | 0 - 2600 |
| No de percussões | |||
| - A j u s t e 1 | min -1 | 0 - 2700 | 0 - 2700 |
| - A j u s t e 2 | min -1 | 0 - 3100 | 0 - 3100 |
| máx. binário de aparafusamento duro conforme ISO 5393 | Nm 110 115 | ||
| ∅ dos parafusos da máquina | mm | M4 - M12 | M4 - M12 |
| máx. ∅ de aparafusamento | mm | 8 | 8 |
| Fixação da ferramenta | 1/4" Sextavado interior | ■ 3/8" | |
| Peso conforme EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Temperatura ambiente admissível | |||
| - a o c a r r e g a r | °C | 0...+45 | 0...+45 |
| - em funcionamento e durante o armazenamento | °C | -20...+50 | -20...+50 |
| Baterias recomendadas | GBA 10,8V ... | GBA 10,8V ... | |
| Carregadores recomendados | AL 11.. | AL 11.. | |
| * potência limitada a temperaturas <0 °C | |||
Bosch Power Tools 2 609 141 152 | (16.2.15)
34 | Português
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com EN 60745-2-2.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 87 dB(A); Nível de potência acústica 98 dB(A). Incerteza K=3 dB.
Usar protecção auricular!
Totais valores de vibrações ah (soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745-2-2: Apertar parafusos e porcas com o máximo tamanho admissível: ah=10,5\ m/s2 , K=1,5\ m/s2 .
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se, contudo, a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com
manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade CE
Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2009/125/CE (regulamento de 1194/2012), 2011/65/EU, até 19 de Abril de 2016: 2004/108/CE, a partir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-2.
Processo técnico (2006/42/CE) em:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferramenta elétrica.
Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.
O acumulador de iões de lítio está protegido por "Electronic Cell Protection (ECP)" contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.
- Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta elétrica. O acumulador pode ser danificado.
Para retirar o acumulador 8, pressionar as teclas de destravamento 7 e puxar o acumulador da ferramenta elétrica por baixo. Não empregar força.
Observar a indicação sobre a eliminação de forma ecológica.
Troca de ferramenta
O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.
Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
GDR 10,8 V-EC:
Introduzir a ferramenta de trabalho (veja figura B)
Puxar a luva de travamento 2 para frente, introduzir a ferramenta de trabalho completamente na fixação da ferramenta 1 e soltar novamente a luva de travamento 2, para travar a ferramenta de trabalho.
Pode usar bits de aparafusamento 15 utilizando adicionalmente um porta-bits universal com travamento de esfera 14.
Retirar a ferramenta de trabalho
Puxar a luva de travamento 2 para frente e retirar a ferramenta de trabalho.
GDS 10,8 V-EC: (veja figura C)
Ao introduzir a ferramenta de trabalho, deverá assegurar-se de que a ferramenta de trabalho esteja bem segura na fixação da ferramenta. Se a ferramenta de trabalho não estiver seguramente unida com a fixação da ferramenta, é possível que possa se soltar durante o aparafusamento.
Empurrar a ferramenta de trabalho 16 no sentido do quadrado da admissão da ferramenta 1.
Devido ao sistema, a ferramenta de trabalho 16 tem um pouco de folga dentro da fixação a ferramenta 1; isto não influencia de maneira alguma a função/segurança.
Funcionamento
A fixação da ferramenta 1, com a ferramenta de trabalho, é acionada por um motor elétrico através de uma engrenagem e um mecanismo de percussão.
O processo de trabalho é estruturado em duas fases: aparafusar e apertar (mecanismo de percussão em ação).
O mecanismo de percussão entra em ação assim que a união aparafusada se imobilizar e sobrecarregar o motor. O mecanismo de percussão transforma a força do motor em golpes giratórios uniformes. Este processo é invertido ao aparafusar parafusos ou porcas.
Colocação em funcionamento
Colocar o comutador do sentido de rotação 9 na posição central, para proteger a ferramenta elétrica contra acionamento involuntário.
Introduzir o acumulador 8 carregado, pela frente, na base da ferramenta elétrica, até o acumulador estar travado com firmeza.
Ajustar o sentido de rotação (veja figura D)
Com o comutador de sentido de rotação 9 é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar-desligar pressionado 10, isso não é possível.
Rotação à direita: Pressione o comutador de sentido de rotação 9 completamente para a esquerda, para apertar parafusos e porcas.
Rotação à esquerda: Para soltar e desapertar parafusos e porcas, pressione o comutador de sentido de rotação 9 completamente para a direita.
Ligar e desligar
Para ligar a ferramenta elétrica, pressione o interruptor de ligar-desligar 10 e mantenha-o pressionado.
Para desligar a ferramenta elétrica, solte o interruptor de ligar-desligar 10.
Para economizar energia, ligue a ferramenta elétrica somente quando for utilizá-la.
Ajustar o número de rotações
O número de rotações da ferramenta elétrica ligada pode ser ajustado continuamente, dependendo da pressão aplicada no interruptor de ligar-desligar 10.
Uma leve pressão no interruptor de ligar-desligar 10 proporciona um número de rotações baixo. Aumentando a pressão, aumenta-se o número de rotações.
Pré-selecionar o número de rotações/percussões
Com a tecla 6, você pode pré-selecionar o número de rotações/impactos necessário em 2 níveis. Pressione a tecla 6 as vezes necessárias até que o ajuste desejado seja indicado no indicador do número de rotações 5. O ajuste selecionado fica salvo.
O número de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de testes práticos.
Ligar/desligar a lâmpada "PowerLight"
Para a colocação em funcionamento da lâmpada 3 pressione a tecla 4. Para desligar a lâmpada 3 pressione a tecla 4 novamente.
Indicação do estado de carga do acumulador
Com o interruptor de ligar-desligar semi-premido ou completamente premido, a indicação do estado de carga do acumulador 11 indica durante alguns segundos o estado de carga do acumulador e é composta de 3 LEDs verdes.
LED Capacidade
Luz permanente 3 x verde ≥ 2/3
Luz permanente 2 x verde ≥ 1/3
Luz permanente 1 x verde < 1/3
Luz intermitente 1 x verde Reserva
Protecção contra sobrecarga em dependência da temperatura
Numa utilização correcta, a ferramenta eléctrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura permitida para a bateria, a potência útil é reduzida ou a ferramenta eléctrica desliga-se. A ferramenta eléctrica só volta à potência útil plena depois de atingida a temperatura da bateria permitida.
Indicações de trabalho
Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões.
O binário depende do período de percussão. O máximo binário alcançável resulta da soma de todos binários individuais alcançados por golpes. O máximo binário é alcançado após um período de percussão de 6–10 segundos. Após este período o aumento do binário de aperto é mínimo.
O período de percussão deve ser averiguado para cada binário de aperto necessário. O binário de aperto realmente alcançado deve sempre ser controlado com uma chave dinamométrica.
Aparafusamentos com assento duro, elástico ou macio
Se durante um ensaio forem medidos, em sequência, os binários alcançados e anotados num diagrama, é obtida uma curva do decurso do binário. A altura da curva corresponde ao máximo binário alcançável, a inclinação indica o período no qual é alcançado.
Um decurso de binário depende dos seguintes factores:
- Rigidez dos parafusos/porcas
- Tipo da base (arruela, mola de disco, vedação)
- Rigidez do material a ser aparafusado
- Condições de lubrificação na união aparafusada
Respectivamente resultam as seguintes aplicações:
- Assento duro para aparafusamentos de metal sobre metal, utilizando arruelas. O máximo binário é alcançado após um período de percussão relativamente curto (decurso ingreme da linha de característica). Um período de percussão desnecessária só causa danos na máquina.
- Assento elástico para aparafusamentos de metal sobre metal, no entanto utilizando arruelas de pressão, molas de disco, cavilha roscada nas pontas ou parafusos/porcas com assento cónico, assim como ao utilizar extensões.
- Assento macio para uniões aparafusadas de metal sobre madeira, ou ao utilizar discos de chumbo ou de fibra como base.
Para o assento elástico ou para o assento macio o máximo binário de aperto é inferior ao do para o assento duro. Também é necessário um período de percussão bem mais longo.
Valores teóricos para máximos binários de aperto de parafusos
Indicações em Nm, calculado a partir do perfil de tensão; desgaste do limite da distância 90 % (com coeficiente de fricção µtotal = 0,12 ). Como controlo, o binário de aperto deve sempre ser controlado com uma chave dinamométrica.
| Classes de resistência conforme DIN 267 | Parafusos padrão Parafusos altamente | resistentes | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Recomendações
Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente 2/3 do comprimento do parafuso.
Nota: Observe que não haja a possibilidade de peças metálicas pequenas penetrarem na ferramenta eléctrica.
Clip para fixação do cinto (veja figura E)
A sua ferramenta eléctrica está equipada com um clip para fixação do cinto 17, com o qual pode ser, pendurada, por exemplo, num cinto. Desta forma terá ambas as mãos livres e a ferramenta eléctrica estará sempre ao alcance.
Clipe de cor (veja figura F)
Com o clipe de cor 18 pode identificar individualmente a ferramenta eléctrica.
Indicações sobre o manuseio ideal do acumulador
Proteger o acumulador contra humidade e água.
Sempre guardar o acumulador a uma temperatura de -20°C a 50°C . Por exemplo, não deixe o acumulador dentro do automóvel no verão.
Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.
Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido.
Observar a indicação sobre a eliminação de forma ecológica.
Manutenção e serviço
Manutenção e limpeza
O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta eléctrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. - Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem.
Por favor observe também eventuais directivas nacionais suplementares.
Eliminação
As ferramentas eléctricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.
Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos de ferramentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica.
Accumuladores/pilhas:
Iões de lítio:
Observar as indicações no capítulo "Transporte", página 37.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Ideal Eletronik Bobinaj
- INDICAÇÕES DE SEGURANÇA
- INDICAÇÕES GERAIS DE ADVERTÊNCIA PARA FERRAMENTAS ELÉTRICAS
- ATENÇÃO
- SEGURANÇA DA ÁREA DE TRABALHO
- SEGURANÇA ELÉTRICA
- SEGURANÇA DE PESSOAS
- MANUSEIO E UTILIZAÇÃO CUIDADOSOS DE FERRAMENTAS COM ACUMULADORES
- SERVIÇO
- INDICAÇÕES DE SEGURANÇA PARA APARAFUSADEIRAS DE IMPACTO
- PORTUGUÊS
- DESCRIÇÃO DO PRODUTO E DA POTÊNCIA
- UTILIZAÇÃO CONFORME AS DISPOSIÇÕES
- COMPONENTES ILUSTRADOS
- INFORMAÇÃO SOBRE RUÍDOS/VIBRAÇÕES
- USAR PROTECÇÃO AURICULAR
- DECLARAÇÃO DE CONFORMIDADE CE
- TROCA DE FERRAMENTA
- GDR 10,8 V-EC
- INTRODUZIR A FERRAMENTA DE TRABALHO (VEJA FIGURA B)
- RETIRAR A FERRAMENTA DE TRABALHO
- GDS 10,8 V-EC: (VEJA FIGURA C)
- FUNCIONAMENTO
- COLOCAÇÃO EM FUNCIONAMENTO
- AJUSTAR O SENTIDO DE ROTAÇÃO (VEJA FIGURA D)
- LIGAR E DESLIGAR
- AJUSTAR O NÚMERO DE ROTAÇÕES
- PRÉ-SELECIONAR O NÚMERO DE ROTAÇÕES/PERCUSSÕES
- LIGAR/DESLIGAR A LÂMPADA "POWERLIGHT
- INDICAÇÃO DO ESTADO DE CARGA DO ACUMULADOR
- LED CAPACIDADE
- PROTECÇÃO CONTRA SOBRECARGA EM DEPENDÊNCIA DA TEMPERATURA
- INDICAÇÕES DE TRABALHO
- APARAFUSAMENTOS COM ASSENTO DURO, ELÁSTICO OU MACIO
- VALORES TEÓRICOS PARA MÁXIMOS BINÁRIOS DE APERTO DE PARAFUSOS
- RECOMENDAÇÕES
- CLIP PARA FIXAÇÃO DO CINTO (VEJA FIGURA E)
- CLIPE DE COR (VEJA FIGURA F)
- INDICAÇÕES SOBRE O MANUSEIO IDEAL DO ACUMULADOR
- MANUTENÇÃO E SERVIÇO
- MANUTENÇÃO E LIMPEZA
- SERVIÇO PÓS-VENDA E CONSULTORIA DE APLICAÇÃO
- PORTUGAL
- BRASIL
- TRANSPORTE
- ELIMINAÇÃO
- APENAS PAÍSES DA UNIÃO EUROPEIA
- ACCUMULADORES/PILHAS
- IÕES DE LÍTIO
- SOB RESERVA DE ALTERAÇÕES
- ITALIANO
- NORME DI SICUREZZA
Marca : BOSCH
Modelo : GDR 10 8 V-EC Professional
Categoria : Parafusadeira
