| Märke | Bosch |
| Modell | GDR 10 8 V-EC Professional |
| Produkttyp | Sladdlös slagskruvdragare |
| Märkspänning | 10,8 V |
| Tomgångshastighet | Inställning 1: 0 - 1200 varv/min Inställning 2: 0 - 2600 varv/min |
| Slagantal | Inställning 1: 0 - 2700 min⁻¹ Inställning 2: 0 - 3100 min⁻¹ |
| Maximalt vridmoment (hård skruvning) | 110 Nm (enligt ISO 5393) |
| Maximal skruvdiameter | 8 mm |
| Verktygshållare | 1/4" sexkantshylsa |
| Vikt (enligt EPTA 01/2003) | 0,9 kg |
| Drivning | Litiumjonbatteri 10,8 V (modell GBA 10,8V) |
| Kompatibla laddare | Serien AL 11.. |
| Arbetstemperaturområde | -20 °C till +50 °C |
| Laddningstemperaturområde | 0 °C till +45 °C |
| Ljudtrycksnivå | 87 dB(A) (osäkerhet K=3 dB) |
| Ljudeffektnivå | 98 dB(A) (osäkerhet K=3 dB) |
| Vibrationer (skruvning/muttrar) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Huvudfunktioner | Skruvning och lossning, åtdragning och lossning av muttrar, 2 förinställbara hastigheter, PowerLight-lampa, ECP-skyddsstopp |
| Säkerhet | Läs varningarna, använd hörselskydd, använd handskar, håll arbetsområdet rent |
| Underhåll och rengöring | Rengör regelbundet ventilationsöppningarna med en mjuk pensel; ta bort batteriet före allt underhåll |
| Reservdelar och reparerbarhet | Kontakta Bosch kundtjänst (Frankrike: 0811 360122) eller beställ online på bosch-pt.fr |
| Medföljande tillbehör | Dubbel bitshållare, universal bitshållare, bältesclip, färgad clip (enligt version) |
Vanliga frågor - GDR 10 8 V-EC Professional BOSCH
Användarfrågor om GDR 10 8 V-EC Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Skruvdragare i PDF-format gratis! Hitta din manual GDR 10 8 V-EC Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GDR 10 8 V-EC Professional av märket BOSCH.

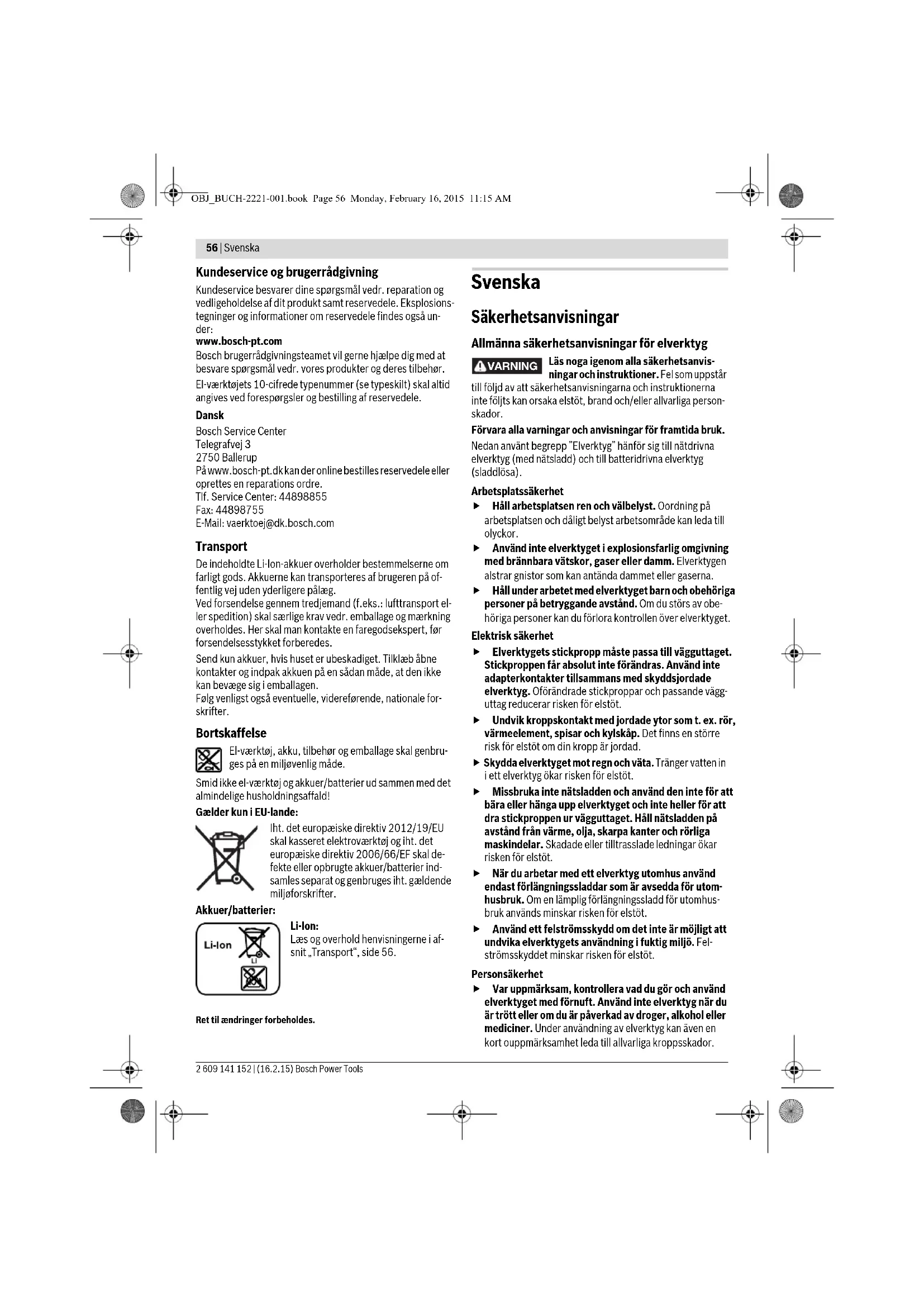

BRUKSANVISNING GDR 10 8 V-EC Professional BOSCH
Indstil omdrejningstal
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.
Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus-bruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Svenska | 57
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Lät elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Omsorgsfull hantering och användning av sladdlösa elverktyg
▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för slående skruvdragare
Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där skruven kan skada dolda elledningar. Skruvens kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.
▶ Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
- Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Öppna inte batteriet. Detta kan leda till kortslutning.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.
I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
Använd batteriet endast för produkter från Bosch. På så sätt skyddas batteriet mot farlig överbelastning.
Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
58 | Svenska
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för i- och urdragning av skruvar samt för åtdragning och lossning av muttrar inom angivet dimensionsområde.
Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
1 Verktygsfäste
2 Spärrhylsa
3 Lampa "Power Light"
4 Knapp för lampa "Power Light"
6 Knapp för elektroniskt val av varvtal
7 Batteriets upplåsningsknapp
8 Batteri
10 Strömställare Till/Från
11 Indikering av batteriets laddningstillstånd
12 Handgrepp (isolerad greppyta)
13 Dubbelbit*
14 Universalbitshållare*
15 Skruvbits*
16 Insatsverktyg (t. ex. skruvhylsa)*
17 Bältesclips*
18 Färgklämma*
*I bruksanvisningen avbildat och beskrivet tillbehör ingär inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Sladdlös slående skruvdragare GDR 10,8 V-EC GDS 10,8 V-EC | |||
| Produktnummer | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Märkspänning | V= 10,8 10,8 | ||
| Tomgångsvarvtal | |||
| - Inställning 1 | min^-1 | 0 - 1200 | 0 - 1200 |
| - Inställning 2 | min^-1 | 0 - 2600 | 0 - 2600 |
| Slagtal | |||
| - Inställning 1 | min^-1 | 0 - 2700 | 0 - 2700 |
| - Inställning 2 | min^-1 | 0 - 3100 | 0 - 3100 |
| Max. åtdragningsmoment för hårt skruvförbandenligt ISO 5393 | Nm 110 115 | ||
| Maskinskruvar ∅ | mm | M4 - M12 | M4 - M12 |
| max. skruv-∅ | mm 8 8 | ||
| Verktygsfäste | 1⁄4" Invändig sexkant ■ 3/8" | ||
| Vikt enligt EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Tillåten omgivningstemperatur | |||
| - vid laddning | °C | 0...+45 | 0...+45 |
| - vid drift^och lagring | °C | -20...+50 | -20...+50 |
| Rekommenderade batterier | GBA 10,8V ... | GBA 10,8V ... | |
| Rekommenderade laddare | AL 11.. | AL 11.. | |
| *Begränsad effekt vid temperaturer <0 °C | |||
Svenska | 59
Buller-/vibrationsdata
Bullernivåvärde förmedlas enligt EN 60745-2-2.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 87 dB(A); ljudeffektnivå 98 dB(A). Onoggrannhet K=3dB.
Använd hörselskydd!
Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-2: Dragning av skruvar och muttrar i maximalt tillåten storlek: a_h=10.5 m/s^2 , K=1,5 m/s ^2 .
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är fränkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Försäkran om överensstämmelse
Vi intygar under ensamt ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, till 19 april 2016: 2004/108/EG, från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-2.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
Så här tas batteriet bort (se bild A)
Använd endast de laddare som anges på tillbehörssidan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.
Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.
För borttagning av batterimodulen 8 tryck på upplåsningsknappen 7 och dra batterimodulen nedåt ur elverktyget.
Bruka inte väld.
Beakta anvisningarna för avfallshantering.
Verktygsbyte
Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Rengör regelbundet elverktygets ventilationsöppningar. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.
GDR 10,8 V-EC:
Insättning av insatsverktyg (se bild B)
Dra spärrhylsan 2 framåt, skjut in insatsverktyget mot stopp i verktygsfästet 1 och släpp åter spärrhylsan 2 för låsning av insatsverktyget.
Andra skruvbits 15 kan användas i kombination med en universalhållare med kulspärr 14.
Borttagning av insatsverktyget
Dra spärrhylsan 2 framåt och ta bort insatsverktyget.
GDS 10,8 V-EC: (se bild C)
- Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Insatsverktyget kan under skruvningsprocessen lossa om det inte är stadigt kopplat till verktygsfästet.
Skjut upp insatsverktyget 16 över fyrkanten på verktygsfästet 1.
Systembaserat sitter insatsverktyget 16 med spel på verktygsfästet 1; funktionen/säkerheten påverkas inte av spelet.
Drift
Funktion
Med hjälp av en växel och ett slagverk driver en elmotor verktygsfästet 1 med insatsverktyget.
Arbetsprocessen består av två faser:
Skruvning och Åtdragning (slagverket är aktivt).
Slagverket startar när skruvförbandet kör fast och motorn belastas. Slagverket omvandlar nu motorns kraft till jämna
60 | Svenska
vridslag. Lossning av skruvar och muttrar förlöper i omvänd ordningsföljd.
Driftstart
Insättning av batteri
Ställ riktningsomkopplaren 9 i mittläge för att skydda elverktyget mot oavsiktlig inkoppling.
Skjut in uppladdad batterimodul 8 framifrån i elverktygets fot tills batterimodulen läses.
Inställning av rotationsriktning (se bild D)
Med riktningsomkopplaren 9 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 10 kan omkoppling inte ske.
Högergång: För idragning av skruvar och åtdragning av mutt-rar vrid riktningsomkopplaren 9 åt vänster mot stopp.
Vänstergång: För lossning och urdragning av skruvar och muttrar tryck riktningsomkopplaren 9 åt höger mot stopp.
In- och urkoppling
Tryck för start av elverktyget ned strömställaren Till/Från 10 och håll den nedtryckt.
För fränkoppling av elverktyget släpp strömställaren Till/Från 10.
För att spara energi, koppla på elverktyget endast när du vill använda det.
Inställning av varvtal
Varvtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 10.
Ett lätt tryck på strömställaren Till/Från 10 ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet.
Förval av varvtal/slagtal
Med knappen 6 kan du ställa in det varvtal/den frekvens som krävs i 2 nivåer. Tryck på knappen 6 tills önskad inställning signaleras i varvtalsindikatorn 5. Den valda inställningen sparas.
Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.
Stänga av/sätt på lampan "PowerLight"
Tryck på idrifttagning lampan 3 på knappen 4. För att 3 stänga av lampan tryck på knappen 4 en gång till.
Batteriets laddningsindikering
Batteriets laddningsindikator 11 har tre gröna lysdioder som vid halvt eller helt nedtryckt strömställare Till/Från 10 för några sekunder visar batteriets laddningstillständ.
Lysdiod Kapacitet
| Permanent ljus 3 gröna ≥ 2/3 |
| Permanent ljus 2 gröna ≥ 1/3 |
| Permanent ljus 1 grönt < 1/3 |
| Blinkljus 1 grönt Reserv |
Temperaturberoende överbelastningsskydd
Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för kraftig belastning eller om tillåtet batteritemperaturintervall inte beaktas reduceras effekten, eller
elverktyget stängs av. Elverktyget går med full effekt först efter att tillåten batteritemperatur har uppnätts.
Arbetsanvisningar
Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.
Vridmomentet är beroende av slagtiden. Det maximalt uppnådda vridmomentet resulterar i summan av de enkelvridmoment som uppnåtts vid alla slag. Maximalt vridmoment uppnås efter en slagtid på 6–10 sekunder. Efter denna tid ökar åtdragningsmomentet endast minimalt.
Slagtiden ska bestämmas för varje erforderligt åtdragningsmoment. Det uppnådda åtdragningsmomentet ska kontrolleras med en momentnyckel.
Skruvförband med hårt, fjädrande eller mjukt säte
Om de vridmoment som vid ett försök uppnåtts i en slagserie överförs till ett diagram fås en kurva för vridmomentsförloppet. Kurvans höjd motsvarar maximalt uppnåeligt vridmoment och dess stigning den tid som behövs för detta vridmoment.
Vridmomentsförloppet är beroende av följande faktorer:
- Skruvarnas/muttrarnas hållfasthet
- Underlaget (bricka, tallriksfjäder, tätning)
- Aktuella materialets hållfasthet
- Smörjning vid skruvförbandet
Härav följer följande användningsfall:
- Hårt säte förekommer vid förskruvningar av metall mot metall när underläggsbrickor används. Efter en relativt kort slagtid har maximalt vridmoment uppnätts (brant karakteristik). Onödigt lång slagtid skadar endast maskinen.
- Fjädrande säte förekommer vid förskruvningar av metall mot metall vid användning av fjäderringar, tallriksfjädrar, stagbultar eller skruvar/muttrar med koniskt säte samt vid användning av förlängningar.
- Mjukt säte förekommer vid förskruvningar av t. ex. metall mot trä eller vid användning av bly- eller fiberbrickor som underlag.
Vid fjädrande resp. mjukt säte är det maximala åtdragningsmomentet mindre än vid hårt säte. Dessutom krävs en betydligt längre slagtid.
Svenska|61
Riktvärden för maximala skruvåtdragningsmoment
Uppgifter i Nm, beräknat baserande på spänningstvärnsittet med utnyttjande av sträckgränsen 90 % (vid en friktionskoefficient _tot = 0.12 ). Uppnått åtdragningsmoment ska alltid kontrolleras med en momentnyckel.
| Hällfasthetsklasser enligt DIN 267 | Standardskruvar Högfasta skruvar | ||||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Tips
Innan större, längre skruvar dras in i hårt material förborra gångans kärndiameter till ca ^2/_3 av skruvlängden.
Anvisning: Se till att små metalldelar inte tränger in i elverktyget.
Bältesclips (se bild E)
Elverktyget kan med bältesclipsen 17 hängas upp t. ex. på ett bälte. Vid upphängt elverktyg är båda händerna lediga och elverktyget är alltid till hands.
Färgklämma (se bild F)
Med färgklämman 18 kan du märka elverktyget individuellt.
Anvisningar för korrekt hantering av batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batterimodulen får endast lagras inom ett temperaturområde mellan -20 °C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.
Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.
Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.
Beakta anvisningarna för avfallshantering.
Underhåll och service
Underhåll och rengöring
Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Kundtjänst och användarrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:
www.bosch-pt.com
Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.
Svenska
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen.
Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.
Beakta anvisningarna i avsnittet "Transport", sida 61.
Ändringar förbehålles.
62 | Norsk
Norsk
Slå lyset «PowerLight» på/av
Belteholdeklips (se bilde E)
Med belteholdeklipsen 17 kan du f. eks. henge elektroverktøyet i et belte. Du har da begge hender ledig og elektroverktøyet er alltid lett tilgjengelig.
Farget klips (se bilde F)
Med fargeklipset 18 kan du merke elektroverktøyet individuelt.
