| Mærke | Bosch |
| Model | GDR 10 8 V-EC Professional |
| Produkttype | Trådløs slagskruemaskine |
| Nominel spænding | 10,8 V |
| Tomgangshastighed | Indstilling 1: 0 - 1200 o/min Indstilling 2: 0 - 2600 o/min |
| Slagfrekvens | Indstilling 1: 0 - 2700 min⁻¹ Indstilling 2: 0 - 3100 min⁻¹ |
| Maksimalt moment (hård skruning) | 110 Nm (ifølge ISO 5393) |
| Maksimal skruediameter | 8 mm |
| Værktøjsholder | 1/4" sekskantet hul |
| Vægt (ifølge EPTA 01/2003) | 0,9 kg |
| Strømforsyning | Lithium-ion batteri 10,8 V (modeller GBA 10,8V) |
| Kompatible opladere | Serie AL 11.. |
| Driftstemperaturområde | -20 °C til +50 °C |
| Opladningstemperaturområde | 0 °C til +45 °C |
| Lydtryksniveau | 87 dB(A) (usikkerhed K=3 dB) |
| Lydeffektniveau | 98 dB(A) (usikkerhed K=3 dB) |
| Vibrationer (skruning af skruer/møtrikker) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Hovedfunktioner | Skruning og afskruning, spænding og løsning af møtrikker, 2 forudindstillede hastigheder, PowerLight-lampe, ECP-beskyttelsesstop |
| Sikkerhed | Læs advarslerne, brug høreværn, brug handsker, hold arbejdsområdet rent |
| Vedligeholdelse og rengøring | Rengør regelmæssigt ventilationsåbningerne med en blød børste; fjern batteriet inden vedligeholdelse |
| Reservedele og reparationsmuligheder | Kontakt Bosch kundeservice (Frankrig: 0811 360122) eller bestil online på bosch-pt.fr |
| Medfølgende tilbehør | Dobbeltskruetrækkerbit, universalbitsholder, bælteclip, farveclip (afhængigt af version) |
Ofte stillede spørgsmål - GDR 10 8 V-EC Professional BOSCH
Brugerspørgsmål om GDR 10 8 V-EC Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning GDR 10 8 V-EC Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GDR 10 8 V-EC Professional af mærket BOSCH.
BRUGSANVISNING GDR 10 8 V-EC Professional BOSCH

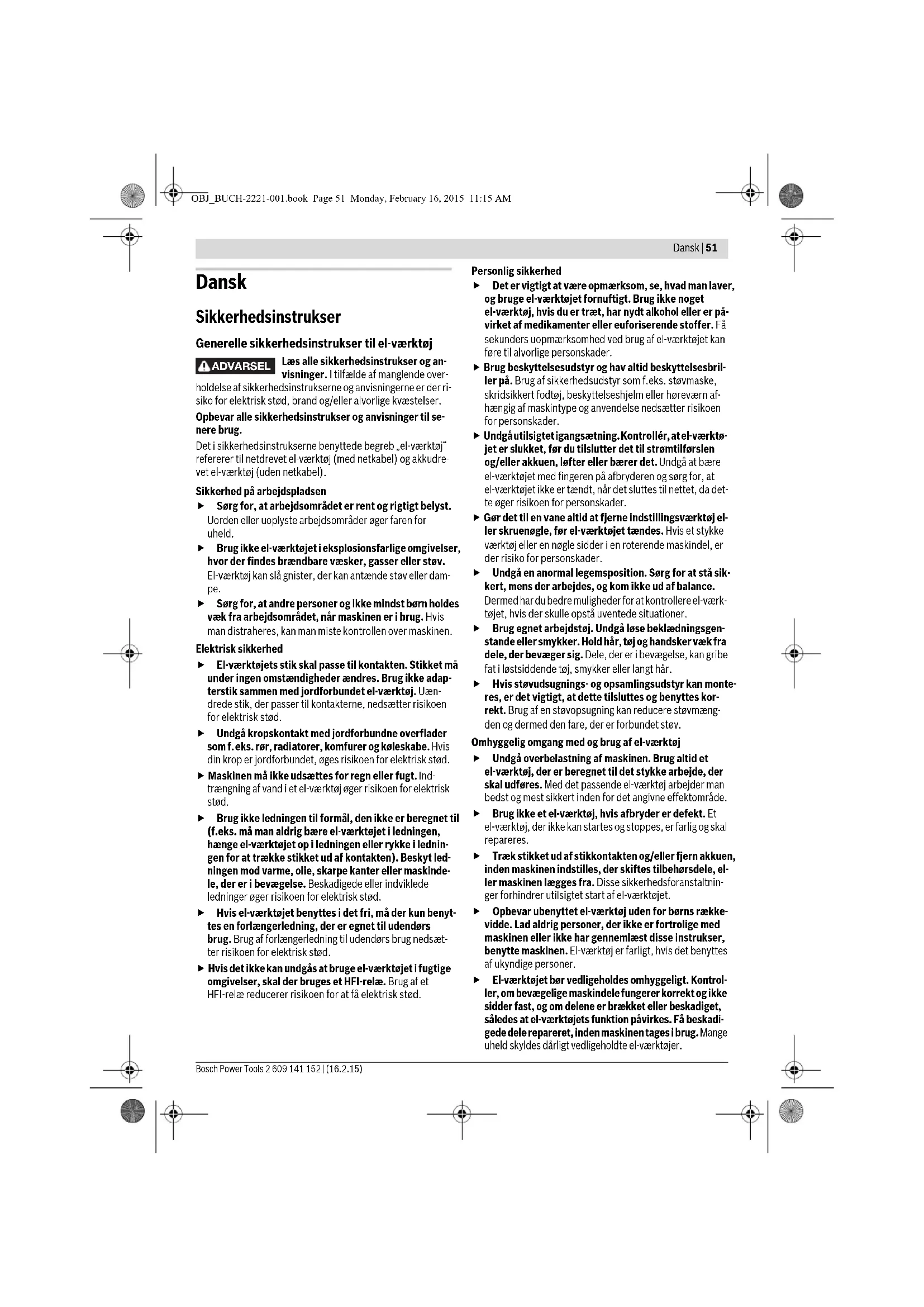

Sikkerhedsinstrukser
Generelle sikkerhedsinstrukser til el-værktøj
ADVARSEL
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-
holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).
Sikkerhed på arbejdspladsen
Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
▶ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olle, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
Omhyggelig omgang med og brug af el-værktøj
▶ Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
52 | Dansk
▶ Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Omhyggelig omgang med og brug af akku-værktøj
▶ Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
▶ Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsinstrukser til slagnøgle
Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor skruen kan ramme bøjede strømledninger. Skruens kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.
- Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
- Åben ikke akkuen. Fare for kortslutning.
Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.
▶ Beskadiges akkuen eller bruges den forkert, kan der si-ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Anvend kun akkuen i forbindelse med dit Bosch produkt. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Beskrivelse af produkt og ydelse
Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til at iskrue og løsne skruer samt til at spænde og løsne møtrikker i det angivne målområde. Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets umiddelbare arbejdsområde og er ikke beregnet som rumbelysning i private hjem.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
1 Værktøjsholder
2 Låsekappe
3 Lampe „Power Light“
4 Knap til lampe „Power Light“
5 Visning af omdrejningstal
6 Tast til elektronisk forvalg af omdrejningstal
7 Akku-udløserknap
8 Akku
9 Retningsomskifter
10 Start-stop-kontakt
11 Akku-ladetilstandsindikator
12 Håndgreb (isoleret gribeflade)
13 Dobbeltbit*
14 Universalbitholder*
15 Skruebit*
16 Indsatsværktøj (f.eks. skrueindsats)*
17 Bælteholdeclip*
18 Farvet plaststykke*
*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Dansk | 53
Tekniske data
| Akku-slagboremaskine GDR 10,8 V-EC GDS 10,8 V-EC | |||
| Typenummer | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Nominel spænding | V= 10,8 10,8 | ||
| Omdrejningstal, ubelastet | |||
| - Indstilling 1 | min^-1 | 0 - 1200 | 0 - 1200 |
| - Indstilling 2 | min^-1 | 0 - 2600 | 0 - 2600 |
| Slagtal | |||
| - Indstilling 1 | min^-1 | 0 - 2700 | 0 - 2700 |
| - Indstilling 2 | min^-1 | 0 - 3100 | 0 - 3100 |
| max. Omdrejningstal til hårdt skruearbejde iht.ISO 5393 | Nm 110 115 | ||
| Maskinskrue-∅ | mm | M4 - M12 | M4 - M12 |
| Max. skrue-∅ | mm | 8 | 8 |
| Værktøjsholderen | 14" Indvendig sekskant | ■ 3/8" | |
| Vægt svarer til EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Tilladt omgivelsestemperatur | |||
| - ved opladning | °C | 0...+45 | 0...+45 |
| - ved drift og opbevaring | °C | -20...+50 | -20...+50 |
| Anbefalede batterier | GBA 10,8V ... | GBA 10,8V ... | |
| Anbefalede ladere | AL 11.. | AL 11.. | |
| * begrænset effekt ved temperaturer <0 °C | |||
Støj-/vibrationsinformation
Støjemissionsværdier bestemt iht. EN 60745-2-2.
Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 87 dB(A); lydeffektniveau 98 dB(A). Usikkerhed K = 3 dB.
Brug høreværn!
Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-2:
Spænding af skruer og møtrikker med en max. tilladt størrelse: a_h=10,5 m/s^2, K=1,5 m/s^2 .
Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i
EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.
Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauaut afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2009/125/EF (forordning 1194/2012),
2011/65/EU, frem til 19. april 2016: 2004/108/EF, fra 20. april 2016: 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder:
EN 60745-1, EN 60745-2-2.
Teknisk dossier (2006/42/EF) ved: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Brug kun de ladeaggregater, der findes på tilbehørssiden. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj.
Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning.
54 | Dansk
Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.
Tryk ikke videre på start-stop-kontakten efter automatisk slukning af el-værktøjet. Akkuen kan blive beskadiget.
Akkuen 8 tages ud ved at trykke på åbnetasterne 7 og trække akkuen ud af el-værktøjet (nedad). Undgå brug af vold. Læs og overhold henvisningerne mhr. bortskaffelse.
Værktøjsskift
Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Rengør ventilationsåbningerne på dit el-værktøj med regelmæssige mellemrum. Motorhuset trækker støv ind i huset, og store mængder metalstøv kan være farligt rent elektrisk.
GDR 10,8 V-EC:
Isætning af indsatsværktøj (se Fig. B)
Træk låsekappen 2 frem, skub indsatsværktøjet helt ind i værktøjsholderen 1 og slip låsekappen 2 igen for at fastlåse indsatsværktøjet.
Skruebits 15 kan sættes i via en universalbitholder med kug-lestop 14.
Udtagning af indsatsværktøj
Træk låsekappen 2 frem og tag indsatsvæktøjet ud.
GDS 10,8 V-EC: (se Fig. C)
Sørg for at indsatsværktøjet sidder rigtigt fast på værktøjsholderen, når det sættes i. Er indsatsværktøjet ikke forbundet sikkert med værktøjsholderen, kan det løsne sig igen under skruearbejdet.
Skub indsatsværktøjet 16 hen på firkanten på værktøjsholderen 1.
Systembetinget sidder indsatsværktøjet 16 med en smule slør på værktøjsholderen 1; dette påvirker ikke funktionen/sikkerheden.
Brug
Funktion
Værktøjsholderen 1 med indsatsværktøjet drives af en elektromotor via gear og slagværk.
Arbejdet er inddelt i to faser:
skruning og spænding (slagværk i aktion).
Slagværket går i gang, så snart skrueforbindelsen kører fast, hvorved motoren belastes. Slagværket omsætter således motorens kraft til ensartede drejeslag. Under løsning af skruer eller møtrikker gennemføres denne proces omvendt.
Ibrugtagning
Isæt akku
Stil retningsomskifteren 9 i midten for at beskytte el-værktøjet mod utilsigtet tænding.
Skub den ladede akku 8 ind i el-værktøjets fod forfra, til akku- en er sikkert låst.
Indstil drejeretning (se Fig. D)
Med retningsomskifteren 9 kan du ændre el-værktøjets drejeretning. Ved nedtrykket start-stop-kontakt 10 er dette ikke muligt.
Højreløb: Til idrejning af skruer og spænding af møtrikker trykkes retningsomskifteren 9 helt til venstre.
Venstreløb: Til løsning og uddrejning af skruer og møtrikker trykkes retningsomskifteren 9 helt mod højre.
Tænd/sluk
Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten 10 og hold den nede.
El-værktøjet slukkes ved at slippe start-stop-kontakten 10.
For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.
Du kan regulere omdrejningstallet til det tændte el-værktøj trinløst afhængigt af hvor meget du trykker på start-stop-kontakten 10.
Let tryk på start-stop-kontakten 10 fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet.
Omdrejningstal/slagtal vælges
Med tasten 6 kan du forvælge de nødvendige omdrejningstal/ slagtal i 2 trin. Tryk på tasten 6, indtil den ønskede indstilling fremgår af omdrejningstalsvisningen 5. Den valgte indstilling gemmes.
Det krævede omdrejningstal/slagtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg.
Tænding/slukning af lampen „PowerLight“
For idrifttagning af lampen 3 skal du trykke på tasten 4. For slukning af lampen 3 skal du trykke på tasten 4 igen.
Akku-ladetilstandsindikator
Akku-ladetilstandsindikatoren 11 viser – när start-stop-kontakten 10 er trykket halvt eller helt ned – akkuens ladetilstand i nogle sekunder; den består af 3 grønne LED-lamper.
LED Kapacitet
| Konstant lys 3 x grøn ≥ 2/3 |
| Konstant lys 2 x grøn ≥ 1/3 |
| Konstant lys 1 x grøn < 1/3 |
| Blinklys 1 x grøn Reserve |
Temperaturafhængig overbelastningsbeskyttelse
Ved korrekt brug kan el-værktøjet ikke blive overbelastet. Hvis belastningen bliver for stor, eller det tilladte temperaturområde overskrides, reduceres den afgivne effekt, eller el-værktøjet slukker. El-værktøjet kører først, när den tilladte batteritemperatur er opnået med fuld afgiven effekt.
Dansk | 55
Arbejdsvejledning
Sæt kun el-værktøjet på møtrikken/skruen i afbrudt tilstand. Roterende indsatsværktøjer kan skride.
Drejningsmomentet er afhængig af tiden, der køres med slag. Det max. opnåelige drejningsmoment er summen af alle drejningsmomenter, der opnås ved slag. Det max. drejningsmoment opnås efter en slagvarighed på 6–10 sekunder. Efter denne tid øges tilspændingsmomentet kun minimalt.
Slagvarigheden skal beregnes for hvert nødvendigt tilspændingsmoment. Det rent faktisk opnåede tilspændingsmoment skal altid kontrolleres med en momentnøgle.
Skrueforbindelser med hårdt, fjedrende eller blødt sæde
Måles i et forsøg de drejningsmomenter, der opnås i en slagfølge, og overføres disse til et diagram, får man en kurve, der viser drejningsmomentets forløb. Kurvens højde svarer til det max. opnælige drejningsmoment, stejlheden viser, i hvilken tid dette nås.
Et drejningsmomentforløb afhænger af følgende faktorer:
- Skruernes/møtrikkernes fasthed
– Underlagets art (skive, tallerkenfjeder, pakning)
– Fastheden af det materiale, der skal skrues på - Smøreforhold på skrueforbindelsen
På basis heraf findes følgende anvendelsestilfælde:
- Hårdt sæde findes i forbindelse med skrueforbindelser af metal på metal og brug af spændeskiver. Efter en relativ kort slagtid er det max. drejningsmoment nået (stejlt forløb). Unødvendig lang slagtid skader maskinen.
- Fjedrende sædet findes i forbindelse med skrueforbindelser af metal på metal, dog ved brug af fjederringe, tallerkenfjedre, ståbolte eller skruer/møtrikker med konisk sæde samt i forbindelse med brug af forlængerstykker.
- Blødt sæde findes i forbindelse med skrueforbindelser af f.eks. metal på træ eller hvis bly- eller fiberskiver benyttes som underlag.
Er sædet fjedrende eller blødt, er det max. tilspændingsmoment mindre end hvis sædet er hårdt. Desuden kræves en betydelig længere slagtid.
Vejledende værdier for maximale skrue-tilspændingsmomenter
Angivelser i Nm, beregnet på basis af spændingens tværsnit; udnyttelse af strækgræsen 90% (ved friktionstal _tot = 0,12 ). Tilspændingsmomentet skal altid kontrolleres med en momentnøgle.
| Tilspændingsklassifikatio-Standardskruer Meget faste skruer | |||||||||||
| ner efter DIN 267 | 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Tips
Før større og længere skruer skrues i hårde materialer, før du forbore til ca. ^2/_3 af skruelængden med gevindets kernediameter.
Bemærk: Sørg for, at små metaldele ikke trænger ind i el-værktøjet.
Bælteholdeclip (se Fig. E)
Med bælteholdeclippen 17 kan du hænge el-værktøjet fast i f.eks. et bælte. Derved har du begge hænder fri og el-værktøjet er lige ved hånden.
Farvet plaststykke (se Fig. F)
Med det farvede plaststykke 18 kan du mærke el-værktøjet individuelt.
Henvisninger til optimal håndtering af akkuen
Beskyt akkuen mod fugtighed og vand.
Opbevar kun akkuen i et temperaturområde mellem -20 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om sommeren.
Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel.
Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.
Læs og overhold henvisningerne mhr. bortskaffelse.
Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og silkkert arbejde.
56 | Svenska
Kundeservice og brugerrådgivning
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:
www.bosch-pt.com
Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør. El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
De indeholdte Li-Ion-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.
Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.
Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen.
Følg venligst også eventuelle, videreførende, nationale forskrifter.
Bortskaffelse
El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.
Akkuer/batterier:
Li-Ion:
Læs og overhold henvisningerne i afsnit „Transport“, side 56.
Ret til ændringer forbeholdes.
Svenska
Säkerhetsanvisningar
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
64 | Norsk
Tekniske data
| Akku-slagskrutrekker GDR 10,8 V-EC GDS 10,8 V-EC | |||
| Produktnummer | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Nominell spenning | V= 10,8 10,8 | ||
| Tomgangsturtall | |||
| – Innstilling 1 | min^-1 | 0 - 1200 | 0 - 1200 |
| – Innstilling 2 | min^-1 | 0 - 2600 | 0 - 2600 |
| Slagtall | |||
| – Innstilling 1 | min^-1 | 0 - 2700 | 0 - 2700 |
| – Innstilling 2 | min^-1 | 0 - 3100 | 0 - 3100 |
| max. dreiemoment for hard skruing jf. ISO 5393 | Nm | 110 | 115 |
| Maskinskrue-∅ | mm | M4 - M12 | M4 - M12 |
| max. skrue-∅ | mm | 8 | 8 |
| Verktøyfeste | 14" Innvendig sekskant | ■ 3/8" | |
| Vekt tilsvarende EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Tillatt omgivelsestemperatur | |||
| – ved lading | °C | 0...+45 | 0...+45 |
| – ved drift og lagring | °C | -20...+50 | -20...+50 |
| Anbefalte batterier | GBA 10,8V ... | GBA 10,8V ... | |
| Anbefalte ladere | AL 11.. | AL 11.. | |
| * Redusert ytelse ved temperatur <0 °C | |||
Ved fjærende hhv. mykt feste er det maksimale dreiemomentet lavere enn ved et hardt feste. Det er også nødvendig med en tydelig lengre slagtid.
Omtrentelige verdier for maksimale skrue-dreiemomenter
Batteriet må kun lagres i et temperaturområde på -20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.
En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.
