| Márka | Bosch |
| Modell | GDR 10 8 V-EC Professional |
| Termék típusa | Vezeték nélküli ütvecsavarozó |
| Névleges feszültség | 10,8 V |
| Üresjárati fordulatszám | 1. fokozat: 0 - 1200 1/perc 2. fokozat: 0 - 2600 1/perc |
| Ütésszám | 1. fokozat: 0 - 2700 1/perc 2. fokozat: 0 - 3100 1/perc |
| Maximális nyomaték (kemény csavaráshoz) | 110 Nm (ISO 5393 szerint) |
| Maximális csavarátmérő | 8 mm |
| Szerszámbefogó | 1/4" belső hatlap |
| Súly (EPTA 01/2003 szerint) | 0,9 kg |
| Tápellátás | 10,8 V-os lítium-ion akkumulátor (GBA 10,8V típusok) |
| Kompatibilis töltők | AL 11.. sorozat |
| Üzemi hőmérséklettartomány | -20 °C és +50 °C között |
| Töltési hőmérséklettartomány | 0 °C és +45 °C között |
| Hangnyomásszint | 87 dB(A) (K=3 dB bizonytalanság) |
| Hangteljesítményszint | 98 dB(A) (K=3 dB bizonytalanság) |
| Rezgés (csavar/anya meghúzás) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Fő funkciók | Csavarozás és kicsavarozás, anyák meghúzása és meglazítása, 2 előbeállítható sebességfokozat, PowerLight LED lámpa, ECP védelem leállítás |
| Biztonság | Olvassa el a figyelmeztetéseket, viseljen hallásvédőt, használjon kesztyűt, tartsa tisztán a munkaterületet |
| Karbantartás és tisztítás | Rendszeresen tisztítsa meg a szellőzőnyílásokat puha kefével; karbantartás előtt vegye ki az akkumulátort |
| Pótalkatrészek és javíthatóság | Vegye fel a kapcsolatot a Bosch vevőszolgálattal (Franciaország: 0811 360122) vagy rendeljen online a bosch-pt.fr oldalon |
| Mellékelt tartozékok | Dupla bit, univerzális bitbefogó, övcsipesz, színes csipesz (kivitel szerint) |
Gyakran ismételt kérdések - GDR 10 8 V-EC Professional BOSCH
Felhasználói kérdések a következőről GDR 10 8 V-EC Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Csavarozó PDF formátumban ingyenesen! Találja meg kézikönyvét GDR 10 8 V-EC Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GDR 10 8 V-EC Professional márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GDR 10 8 V-EC Professional BOSCH
hu Eredeti hasznalati utasitás

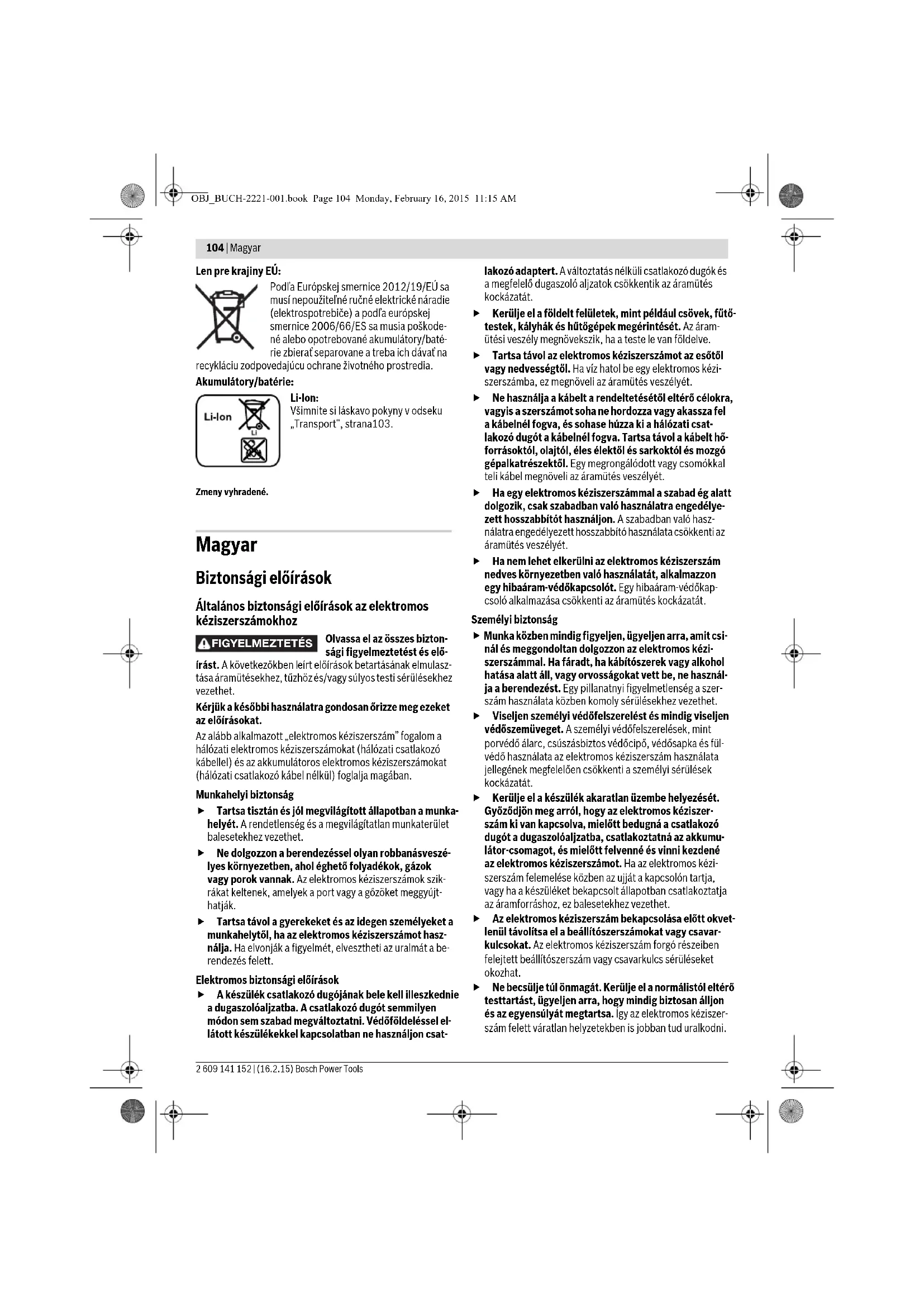

Magyar .... Oldal 104
Biztonsági előírások
Általános biztonsági előírások az elektromos kéziszerszámokhoz
FIGYELMEZTETÉS
Olvassa el az összes bizton- sági figyelmeztetést és elő-
írást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.
Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előirások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel ellátott készülékekkel kapcsolatban ne használjon csat-
lakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
- Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütögépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.
Tartsa távol az elektromos kéziszerszámot az esötöl vagy nedvességtöl. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyls a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt höforrásoktól, olajtól, éles élektől és sarkoktól és mozgó gépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábél megnöveli az áramütés veszélyét.
Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
▶ Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-védő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielött felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.
Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Igy az elektromos kéziszer-szám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mielött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
A készüléket gondosan ápolja. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban-tartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat.
Az éles vágóélekkel rendelkező és gondosan ápolt vágó-
szerszámok ritkábban ékelődnek be és azokat könnyebben
lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, betét-szerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafel-tételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktól, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat.
Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
Szervíz-ellenőrzés
Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások az ütvecsavarozógépek számára
Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a csavar egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betétszerszám beékelödhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély.
Az akkumulátor megrongálódása vagy szakszerűtlen kezelése esetén abból gözök léphetnek ki. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
106 | Magyar
- Az akkumulátort csak az Ön Bosch termékével használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterhelésektől.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső eröbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
A termék és alkalmazási lehetőségeinek leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülések-hez vezethet.
Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.
Rendeltetésszerű használat
Az elektromos kéziszerszám a megadott mérettartományon belül csavarok be- és kihajtására, valamint anyacsavarok meghúzására és kilazítására szolgál.
Az elektromos kéziszerszám lámpája az elektromos kéziszerszám közvetlen munkaterületének megvilágítására szolgál, a háztartásban lévő helyiségek megvilágítására nem alkalmas.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.
1 Szerszámbefogó egység
2 Reteszelő hüvely
5 Fordulatszám-kijelző
6 Elektronikus fordulatszám-előválasztó gomb
7 Akkumulátor reteszelés feloldó gomb
8 Akkumulátor
9 Forgásirány-átkapcsoló
.0 Be-/kikapcsoló
11 Akkumulátor feltöltési kijelző
12 Fogantyú (szigetelt fogantyú-felület)
13 Kettős csavarozóbetét*
14 Univerzális bittartó
15 Csavarozó betét (bit)*
16 Betétszerszám (például csavarhúzó-dió)*
17 Övtartó csat*
18 Színes kapocs*
*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
Müszaki adatok
Akkumulátoros ütvecsavarozógép GDR 10,8 V-EC GDS 10,8 V-EC
| Cikkszám | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Névleges feszültség | V= 10,8 10,8 | ||
| Üresjárati fordulatszám | |||
| - 1 . be állítás | perc^-1 | 0 - 1200 | 0 - 1200 |
| - 2 . be állítás | perc^-1 | 0 - 2600 | 0 - 2600 |
| Ütésszám | |||
| - 1 . be állítás | perc^-1 | 0 - 2700 | 0 - 2700 |
| - 2 . be állítás | perc^-1 | 0 - 3100 | 0 - 3100 |
| maximális forgatónyomaték kemény csavarozásnál az ISO 5393 szerint | Nm 110 115 | ||
| Gépcsavarok-∅ | mm | M4 - M12 | M4 - M12 |
| Legnagyobb csavar-∅ | mm | 8 | 8 |
| Szerszámbefogó egység | 1⁄4" belső hatszög | ■ 3/8" | |
| Súly az „EPTA-Procedure 01/2003” (2003/01 EPTA-eljárás) szerint | kg | 0,9 | 0,9 |
| Megengedett környezeti hömérséklet | |||
| - a töltés során | °C | 0...+45 | 0...+45 |
| - a z ü z e m 'separtárolás során | °C | -20...+50 | -20...+50 |
| Javasolt akkumulátorok | GBA 10,8V ... | GBA 10,8V ... | |
| Javasolt töltökészülékek | AL 11.. | AL 11.. | |
| * korlátozott teljesítmény <0 °C hömérsékletek esetén | |||
Zaj és vibráció értékek
A zajmérési eredmények az EN 60745-2-2 szabványnak megfelelően kerültek meghatározásra.
A készülék A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 87 dB(A); hangteljesítményszint 98 dB(A). Bizonytalanság K=3 dB.
Viseljen fülvédöt!
a_h rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 60745-2-2 szabvány szerint: Csavarok és anyacsavarok meghúzására a következő legnagyobb megengedett méretig: a_h=10,5 m/s^2, K=1,5 m/s^2 .
Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidöre vonatkozó rezgési terhelést lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Megfelelöségi nyilatkozat CE
Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” leírt termék megfelel a 2009/125/EK (1194/2012. rendelet), 2011/65/EU, 2016 április 19-ig: 2004/108/EK, 2016 április 20-tól: 2014/30/EU, 2006/42/EK irányelvekben és azok módosításaiban leírt idevágó előírásoknak és megfelel a következő szabványoknak:
EN 60745-1, EN 60745-2-2.
A műszaki dokumentációja (2006/42/EK) a következő helyen található:
Robert Bosch GmbH, PT/ETM9.
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Az akkumulátor kivétele (lásd az „A” ábrát)
Csak a tartozékok oldalán megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalmazásra kerülő Li-ion-akkumulátornak.
Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töltökészülékben.
A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megröviditené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak.
A Li-ion-akkumulátort az „elektronikus cellavédelem (Electronic Cell Protection = ECP)” védi a mély kisüléstől. Ha az akkumulátor kimerült, az elektromos kéziszerszámot egy védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog tovább.
Az elektromos kéziszerszám automatikus kikapcsolása után ne nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az akkumulátort.
A 8 akkumulátor kivételéhez nyomja meg a 7 reteszelésfeloldó gombokat és húzza ki lefelé az akkumulátort az elektromos kéziszerszámból. Ne alkalmazzon erőszakot.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Szerszámcse
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintése- kor bekapcsolódó készülék sérüléseket okozhat.
Tisztítsa meg rendszeresen az elektromos kéziszerszáma szellőzőnyilásait. A motor ventillátora beszívja a port a házba, és nagyobb mennyiségű fémpor felhalmozódása elektromos veszélyekhez vezethet.
GDR 10,8 V-EC:
A betétszerszám behelyezése (lásd a „B” ábrát)
Húzza előre a 2 reteszelő hüvelyt, tolja beütközésig a betétszerszámot az 1 szerszámbefogó egységbe és ismét engedje el a 2 reteszelő hüvelyt, hogy ezzel reteszelje a betétszerszámot.
A 15 csavarozó betéteket egy 14 golyós bepattanó univerzá- lis betéttartóval lehet a kéziszerszámba betenni.
A betétszerszám kivétele
Húzza előre a 2 reteszelő hüvelyt és vegye ki a betétszerszá-mot.
GDS 10,8 V-EC: (lásd a „C” ábrát)
Egy betétszerszám beszerelésénél ügyeljen arra, hogy az szorosan beilleszkedjen a szerszámbefogó egységbe. Ha a betétszerszám nincs biztonságosan összekapcsolódva a szerszámbefogó egységgel, akkor az a csavarozási folyamat közben kioldódhat.
108 | Magyar
Tolja rá a 16 betétszerszámot az 1 szerszámbefogó egység négyszögére.
A rendszer kialakítása olyan, hogy a 16 betétszerszám némi hézaggal illeszkedik az 1 szerszámbefogó egységbe; ez sem a működésre, sem a biztonságra sincs kihatással.
Üzemeltetés
Működési mód
Az 1 szerszámbefogó egységet a betétszerszámmal a hajtómű és az ütömű közvetitésével egy elektromos motor hajtja meg. A munkafolvamatot két fázisra lehet felosztani:
Csavarozás és Meghúzás (működő ütőművel).
Az ütömű akkor kapcsol be, amikor a csavarkötés megszorul és így a motor terhelés alá kerül. Az ütömű ekkor a motor által kifejtett eröt egyenletes forgató ütésekké alakítja át. A csavarok és anyacsavarok kihajtásánál ez a folyamat fordított irányban zajlik le.
Üzembe helyezés
Az akkumulátor beszerelése
Állítsa a 9 forgásirányváltó kapcsolót a középső helyzetbe, hogy meggátolja az elektromos kéziszerszám akaratlan bekapcsolását.
Tolja be a megtöltött 8 akkumulátort előlről az elektromos kéziszerszám lábrészébe, amíg az akkumulátor biztonságos reteszelésre kerül.
Forgásirány beállítása (lásd a „D” ábrát)
A 9 forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a 10 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.
Jobbra forgás: A csavarok becsavarásához és az anyacsavarok meghúzásához tolja el ütközésig balra a 9 forgásirányátapcsolót.
Balra forgás: Csavarok és anyák meglazításához, illetve ki-hajtásához tolja el ütközésig jobbra a 9 forgásirány-átkapcsolót.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 10 be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához engedje el a 10 be-/kikapcsolót.
Az energia megtakarítására az elektromos kéziszerszémot csak akkor kapcsolja be, ha használja.
A fordulatszám beállítása
A bekapcsolt elektromos kéziszerszám fordulatszámát a 10 be-/kikapcsoló különböző mértékű benyomásával fokozatmentesen lehet szabályozni.
A 10 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordulatszámot eredményez. A nyomás növelésekor a fordulatszám is megnövekszik.
A fordulatszám/ütésszám előválasztása
A 6 gombbal a szükséges fordulatszámot/ütésszámot 2 fokozatban előre ki lehet választani. Nyomja meg annyiszor a 6
gombot, hogy az 5 fordulatszám-kijelzőn a kívánt beállítás jelenjen meg. A kijelölt beállítást a berendezés tárolja.
A szükséges fordulatszám/ütésszám a megmunkálásra kerülő anyagtól és a munka körülményeitöl függ és egy gyakorlati próbával meghatározható.
A „PowerLight” lámpa be- és kikapcsolása
A 3 lámpa üzembe helyezéséhez nyomja meg a 4 gombot. A 3 lámpa kikapcsolásához ismét nyomja meg a 4 gombot.
Akkumulátor feltöltési kijelző
A 11 akkumulátor töltési szint jelző félig vagy teljesen benyomott 10 be-/kikapcsoló esetén néhány másodpercre kijelzi az akkumulátor töltési szintjét és 3 zöld LED-böl áll.
LED Kapacitás
Folyamatos fény, 3 x zöld ≥ 2/3
Folyamatos fény, 2 x zöld ≥ 1/3
Folyamatos fény, 1 x zöld < 1/3
Villogó fény 1 x zöld tartalék
Hömérsékletfüggö túlterhelésvédelem
Rendeltetésszerű használat esetén az elektromos kéziszerszámot nem lehet túlterhelni. Túl magas terhelés vagy a megengedett akkumulátor hőmérséklet tartományból való kilépés esetén a leadott teljesítmény csökkentésre kerül, vagy az elektromos kéziszerszám kikapcsolódik. Az elektromos kéziszerszám csak a megengedett akkumulátor hőmérséklet elérése után működik ismét a teljes leadott teljesítménnyel.
Munkavégzési tanácsok
Az elektromos kéziszerszámot csak kikapcsolt készülék mellett tegye fel az anyacsavarra/a csavarra. A forgó betétszerszámok lecsúszhatnak.
A forgatónyomaték az ütési időtartamtól függ. A legnagyobb elért forgatónyomaték az egyes ütések által kifejtett egyedi forgatónyomatékok összegéböl áll. A berendezés a legnagyobb forgatónyomatékok 6–10 másodperces ütési időtartam elteltével éri el. Ezen idő eltelte után a meghúzási nyomaték már csak minimális mértékben növekszik.
Az ütési időtartamot minden egyes kivánt meghúzási nyomatékhoz külön meg kell határozni. A ténylegesen elért meghúzási nyomatékot egy forgatónyomaték-kulccsal mindig ellenőrizni kell.
Kemény, rugós, vagy puha rögzítésű csavarkötések
Ha egy kisérletben megméri az ütéssorozat során elért forgatónyomatékot, és a mért értékeket felviszi egy grafikonra, akkor megkapja a forgatónyomaték-görbét. A görbe magassága a legnagyobb elérhető forgatónyomatékot jelzi, a görbe meredeksége pedig azt mutatja, mennyi idő alatt lehet ezt a forgatónyomatékot elérni.
A forgatónyomaték-görbe a következő tényezőktöl függ:
- A csavarok/anyák szilárdsága
– Az alátét típusa (tárcsa, tányérrúgó, tömítés)
– A csavarkötéssel rögzítendő munkadarab anyagának szilárdsága - A csavarkötésnél alkalmazott kenőanyag tulajdonságai
Magyar | 109
Ennek megfelelően a következő alkalmazási eseteket lehet megkülönböztetni:
- Kemény rögzítés akkor alakul ki, ha fémet fémhez csavaroznak és alátettárcsát használnak. A berendezés a legnagyobb forgatónyomatékot viszonylag rövid ütési idő alatt eléri (meredek jelleggörbe). A feleslegesen hosszú ütési idő csak árt a berendezésnek.
- Rugózó rögzítés akkor alakul ki, ha fémet fémhez csavaroznak, de alátétként rugós gyűrűt vagy tányérrúgót használnak, vagy támcssavarok vagy kúpos ülésű csavarok/anyák vagy hosszabbítók kerülnek alkalmazásra.
- Puha rögzítésről akkor beszélhetünk, ha például fémet fához csavaroznak, vagy alátétként ólom- vagy fiberalátétet használnak.
Rugózó, illetve puha rögzítésnél a legnagyobb meghúzási nyomaték kisebb mint kemény rögzítésnél. Ilyenkor ezen kívül lényegesen nagyobb ütési időre van szükség.
A maximális csavar meghúzási nyomatékok irányértékei
Nm-ben megadott adatok, az értékek a megfeszitett keresztmetszet alapján, a folyási határ 90 %-ának kihasználásával kerültek kiszámításra ( __ssz = 0,12 súrlódási tényező mellett). A ténylegesen elért meghúzási nyomatékot egy forgatónyomaték-kulccsal mindig ellenőrizni kell.
| Szilárdsági osztályok a DIN 267 szerint | Standard csavarok Nagy szilárdságú | csavarok | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Tippek
Ha nagyobb, hosszabb csavarokat akar kemény anyagba becsavarozni, akkor célszerű a menet magátmérőjének megfelelő, a csavar hosszúságának ^2/_3 -át kitevő megfelelő hosszúságú furatot előfúrni.
Megjegyzés: Ügyeljen arra, hogy ne juthassanak be fémré-szecskék az elektromos kéziszerszám belsejébe.
Övtartó csat (lásd az „E” ábrát)
A 17 övtartó csat segítségével az elektromos kéziszerszámot például felakaszthatja egy hevederre. Ekkor mindkét keze szabad, és az elektromos kéziszerszám mindig rendelkezésre áll.
Színes kapocs (lásd az „F” ábrát)
A 18 színes kapoccsal az elektromos kéziszerszámot egyedi módon meg lehet jelölni.
Tájékoztató az akkumulátor optimális kezeléséhez
Óvja meg az akkumulátort a nedvességtől és a víztöl.
Az akkumulátort csak a -20^ ... 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.
Idönként tisztítsa meg az akkumulátor szellözörését egy puha, tiszta és száraz ecsettel.
Ha az akkumulátor feltöltése utan a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolitással kapcsolatos előírásokat.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszámból. Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dolgozhasson.
Vevőszolgálat és használati tanácsadás
A Vevőszolgálat választ ad a termékének javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdéseire. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a címen találhatók:
www.bosch-pt.com
A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaíval kapcsolatos kérdései vannak. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot.
110 | Magyar
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömröi út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: (061) 431-3835
Fax: (061) 431-3888
Szállítás
A termékben található lithium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják.
Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény elökészítésébe be kell vonni egy veszélyes áru szakembert.
Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson.
Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat.
Hulladékkezelés
Az elektromos kéziszerszámokat, az akkumulátorokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2012/19/EU európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai irányelvnek megfelelően a már nem használható akku-
mulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Akkumulátorok/elemek:
Li-ion:
Kérjük vegye figyelembe az „Szállítás” fejezetben, a 110 oldalon leirtakat.
A változtatások joga fenntartva.
Русский|111
