| Марка | Bosch |
| Модель | GDR 10 8 V-EC Professional |
| Тип продукту | Акумуляторний ударний шуруповерт |
| Номінальна напруга | 10,8 В |
| Швидкість без навантаження | Налаштування 1 : 0 - 1200 об/хв Налаштування 2 : 0 - 2600 об/хв |
| Кількість ударів | Налаштування 1 : 0 - 2700 хв⁻¹ Налаштування 2 : 0 - 3100 хв⁻¹ |
| Максимальний крутний момент (жорстке закручування) | 110 Нм (згідно з ISO 5393) |
| Максимальний діаметр шурупа | 8 мм |
| Тримач інструменту | 1/4" шестигранна внутрішня |
| Вага (згідно з EPTA 01/2003) | 0,9 кг |
| Живлення | Акумулятор літій-іонний 10,8 В (моделі GBA 10,8 В) |
| Сумісні зарядні пристрої | Серія AL 11.. |
| Робочий діапазон температур | -20 °C до +50 °C |
| Діапазон температур заряджання | 0 °C до +45 °C |
| Рівень звукового тиску | 87 дБ(A) (невизначеність K=3 дБ) |
| Рівень звукової потужності | 98 дБ(A) (невизначеність K=3 дБ) |
| Вібрація (закручування шурупів/гайок) | a_h = 10,5 м/с² (K=1,5 м/с²) |
| Основні функції | Закручування та відкручування, затягування та відпускання гайок, 2 попередньо встановлені швидкості, лампа PowerLight, захисне відключення ECP |
| Безпека | Читайте попередження, використовуйте захист слуху, використовуйте рукавички, тримайте робочу зону чистою |
| Догляд та чищення | Регулярно очищайте вентиляційні отвори м'якою щіткою; виймайте акумулятор перед будь-яким обслуговуванням |
| Запасні частини та ремонтопридатність | Зверніться до служби підтримки Bosch (Франція: 0811 360122) або замовте онлайн на bosch-pt.fr |
| Комплектація | Подвійна насадка, універсальний тримач насадок, поясний кліп, кольоровий кліп (залежно від версії) |
Часті запитання - GDR 10 8 V-EC Professional BOSCH
Питання користувачів про GDR 10 8 V-EC Professional BOSCH
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого шуруповерт у форматі PDF безкоштовно! Знайдіть свій посібник GDR 10 8 V-EC Professional - BOSCH і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. GDR 10 8 V-EC Professional бренду BOSCH.
ПОСІБНИК КОРИСТУВАЧА GDR 10 8 V-EC Professional BOSCH
uk Originalna інструкція з
експлуатации
Українська...... Сторінка 119
Факс: +7 (727) 2330787
E-Mail: info.powertools.ka@bosch.com

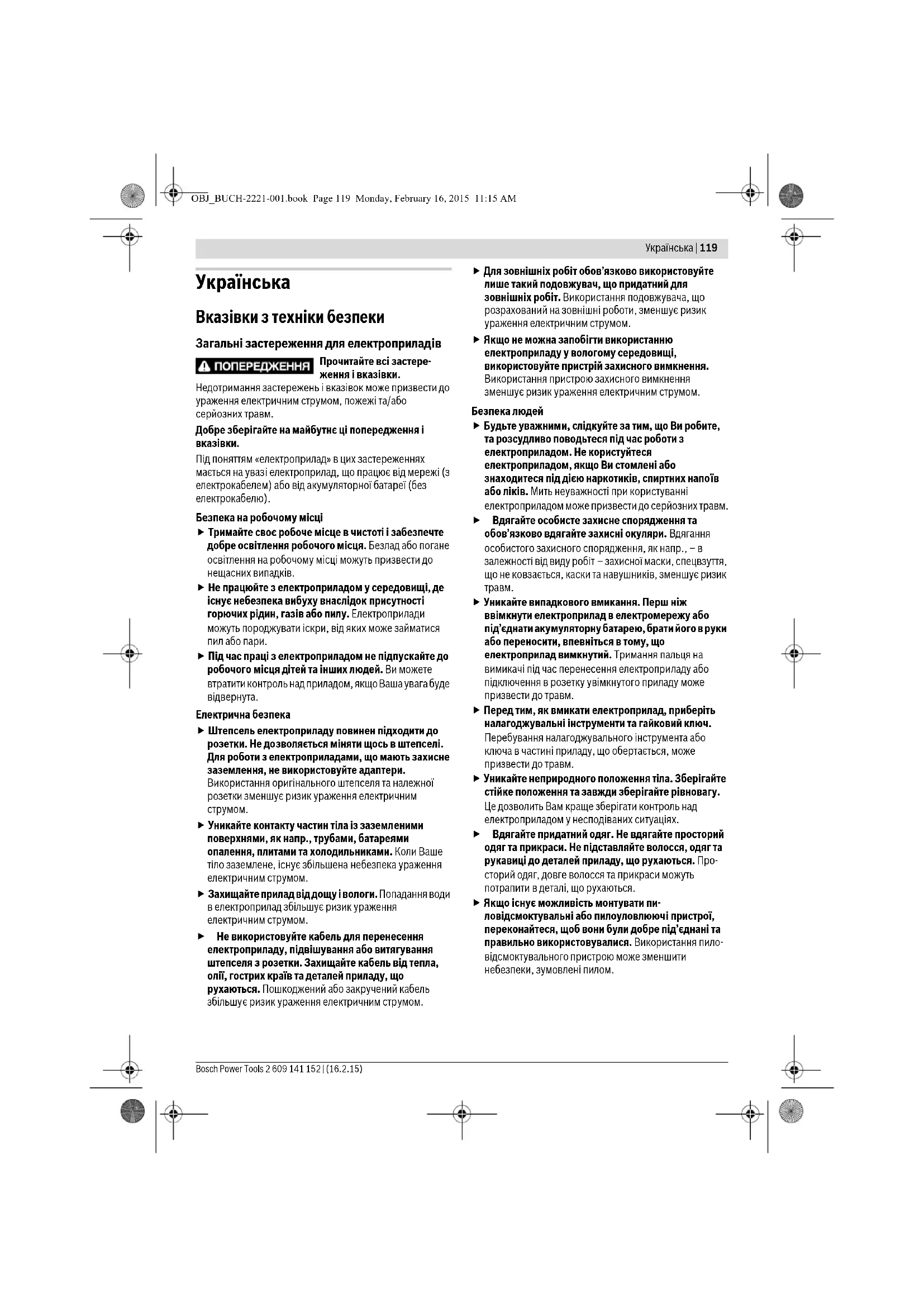

Вказівки з техніки безпеки
Загальні застереження для електроприладів
ПОПЕРЕДЖЕННЯ
Прочитайте всі застере- ження і вказівки.
Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
Добре зберігайте на майбутнє ці попередження і вказівки.
Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).
Безпека на робочому місці
- Trимайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
▶ Не працюйте з електроприпадом у середовиці, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
▶ Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.
Електрична безпека
▶ Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери.
Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
- Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
▶ Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.
Безпека людей
▶ Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
▶ Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
▶ Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
120 | Українська
Правильне поводження та користування електроприладами
He перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримасте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
He користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь на приладі, міняти приладя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Trимайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроприлад, приладдя до нього, робочі інструменти т. і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
Правильне поводження та користування приладами, що працюють на акумуляторних батареях
- Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з неко. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
Сервіс
▶ Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.
Вказівки з техніки безпеки для ударних шуруповертів
▶ При роботах, коли гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення гвинтом проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.
Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.
▶ Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом.
▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.
Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існус небезпека вибуху.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря.
Пар може подразнювати дихальні шляхи.
Використовуйте акумуляторну батарею лише з Вашим інструментом Bosch. Лише за таких умов акумуляторна батарея буде захищена від небезпечного перевантаження.
Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішне коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.
Українська | 121
Опис продукту і послуг
Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію.
Призначення приладу
Електроприлад призначений для закручування та викручування гвинтів, а також для закручування та відкручування гайок зазначеного розміру.
Лампочка в електроінструменті призначена для підсвітлювання безпосередньої зони роботи, вона не придатна для освітлювання приміщень у будинку.
Зображені компоненти
Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.
1 Патрон
2 Фіксуюча втулка
3 Світлодіод «Power Light»
5 Індикатор числа обертів
6 Кнопка електронного встановлення кількості обертів
7 Кнопка розблокування акумуляторної батареї
8 Акумуляторна батарея
9 Перемикач напрямку обертання
10 Вимикач
11 Індикатор зарядженості акумуляторної батареї
12 Рукоятка (з ізольованою поверхнею)
13 Подвійна біта*
14 Універсальний затискач біт*
15 Біта*
16 Робочий інструмент (напр., муфта)*
17 Кріплення для пояса*
18 Кольоровий затискач *
*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашей програмі приладдя.
Технічні дані
| Акумуляторний ударний гвинтоверт | GDR 10,8 V-EC | GDS 10,8 V-EC | |
| Товарний номер | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Ном. напруга | B= 10,8 10,8 | ||
| Кількість обертів на холостому ходу | |||
| – Налаштування 1 | хвил. ^-1 | 0 – 1200 | 0 – 1200 |
| – Налаштування 2 | хвил. ^-1 | 0 – 2600 | 0 – 2600 |
| Кількість ударів | |||
| – Налаштування 1 | хвил. ^-1 | 0 – 2700 | 0 – 2700 |
| – Налаштування 2 | хвил. ^-1 | 0 – 3100 | 0 – 3100 |
| Макс. обертальний момент, жорстка посадка відпов. до ISO 5393 | Нм 110 115 | ||
| машинних гвинтів ∅ | мм | M4 – M12 | M4 – M12 |
| Макс. ∅ гвинтів | мм 8 8 | ||
| Патрон | ^1/4 з внутрішнім шестигранником | ■ 3/8" | |
| Вага відповідно до EPTA-Procedure 01/2003 | кг 0,9 0,9 | ||
| Допустима температура навколишнього середовища | |||
| – при заряджанні | °C | 0...+45 | 0...+45 |
| – при експлуатації ^* і при зберіганні | °C | -20...+50 | -20...+50 |
| Рекомендовані акумулятори | GBA 10,8V ... | GBA 10,8V ... | |
| Рекомендовані зарядні пристрої | AL 11.. | AL 11.. | |
| * Обмежена потужність при температурах < 0 °C | |||
122 | Українська
Інформація щодо шуму і вібрації
Значення звукової емісії отримані відповідно до EN 60745-2-2.
Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 87 дБ(А); звукова потужність 98 дБ(А). Похибка К = 3 дБ.
Вдягайте навушники!
Сумарна вібрація a_h (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 60745-2-2: закручування гвинтів і гайок максимально допустимого розміру: a_h=10,5 м/с^2, K=1,5 м/с^2 .
Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівнання електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження.
Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.
Заява про відповідність
CE
Ми заявляемо під нашу одноособову відповідальність, що описаний у розділі «Технічні дані» продукт відповідає усім відповідним положенням Директив 2009/125/EC (Розпорядження 1194/2012), 2011/65/EU, до 19 квітня 2016: 2004/108/EC, починаючи з 20 квітня 2016: 2014/30/EU, 2006/42/EC, включаючи їх зміни, а також наступним нормам: EN 60745-1, EN 60745-2-2.
Технічна документація (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Виймання акумуляторної батареї (див. мал. А)
Користуйтеся лише зарядними пристроями, що перелічені на сторінці з приладдям. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі.
Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої.
Літієво-іонний акумулятор можна заряджати коли заводно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор.
Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається.
▶ Після автоматичного вимикання електроприладу більше не натискуйте на вимикач. Це може пошкодити акумуляторну батарею.
Щоб вийняти акумулятор 8, натисніть на кнопку розблокування 7 та потягніть акумулятор униз. Не застосовуйте силу.
Зважайте на вказівки щодо видалення.
Заміна робочого інструмента
▶ Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робочого інструмства тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення.
Регулярно прочищайте вентиляційні щілини Вашого електроприладу. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки.
GDR 10,8 V-EC:
Встромляння робочого інструмента (див. мал. В)
Потягніть фіксуючу втулку 2 уперед, встроміть робочий інструмент до упору в затискач робочого інструмента 1 і знову відпустіть фіксуючу втулку 2, щоб зафіксувати робочий інструмент.
Біти 15 можна встановлювати за допомогою універсального утримувача бітів з кульовим фіксатором 14.
Виймання робочого інструмента
Потягніть фіксуючу втулку 2 уперед і вийміть робочий інструмент.
Українська | 123
▶ Коли будете встромляти робочий інструмент, слідкуйте за тим, щоб він добре сів на патрон. Якщо робочий інструмент не буде добре сидіти на затискачі, він може зіскочити в процесі закручування.
Надіньте робочий інструмент 16 на чотирикутний хвостовик затискача робочого інструмента 1.
В силу своєї конструкції робочий інструмент 16 сідає на патрон з невеликим зазором 1; це не впливає на функціональну здатність/небезпеку.
Робота
Принцип роботи
Затискач робочого інструмента 1 з робочим інструментом приводиться в дію електромотором через коробку передач і ударний механізм.
Робоча операція розподіляється на дві фази: закручування та затягування (ударний механізм активований).
Ударний механізм вмикається в дію, тільки-но гвинт перестає просуватися і виникає перевантаження двигуна. Ударний механізм перетворює силу мотора в рівномірні удари з обертанням. При розкручуванні гвинтів або гайок ця операція виконується в зворотному порядку.
Початок роботи
Встромляння акумуляторної батареї
Встановіть перемикач напрямку обертання 9 в середнє положення, щоб запобігти ненавмисному вмиканню електроприладу.
Встроміть заряджений акумулятор 8 спереду в ніжку електроприладу, щоб акумулятор добре зафіксувався.
Встановлення напрямку обертання (див. мал.D)
За допомогою перемикача напрямку обертання 9 можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач 10.
Обертання праворуч: Для закручування гвинтів і затягування гайок посуньте перемикач напрямку обертання 9 до упору ліворуч.
Обертання ліворуч: Для послаблення або відкручування гвинтів і гайок посуньте перемикач напрямку обертання 9 до упору праворуч.
Вмикання/вимикання
Щоб увімкнути електроприлад, натисніть на вимикач 10 і тримайте його натиснутим.
Щоб вимкнути електроприлад, відпустіть вимикач 10.
З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним.
Регулювання кількості обертів
Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 10.
При легкому натисканні на вимикач 10 прилад працює з малою кількістю обертів. Із збільшенням сили натискування кількість обертів збільшується.
Встановлення кількості обертів/кількості ударів
Кнопкою 6 необхідну кількість обертів/частоту ударів можна обирати в 2 ступені. Натискайте на кнопку 6 до тих пір, поки індикатор числа обертів 5 не відобразить необхідне налаштування. Обране налаштування зберігається.
Необхідна кількість обертів/кількість ударів залежить від матеріалу і умов роботи, її можна визначити практичним способом.
Вмикання/вимикання лампи «PowerLight»
Щоб увімкнути лампу 3, натисніть на кнопку 4. Щоб вимкнути лампу 3, ще раз натисніть на кнопку 4.
Індикатор зарядженості акумуляторної батареї
Індикатор зарядженості акумуляторної батареї 11 показує при наполовину або повністю натиснутому вимикачі 10 протягом декількох секунд стан зарядженості акумуляторної батареї і включає 3 зелені світлодіоди.
| Світподіоди | Ємність |
| Свічення 3-х зелених | ≥ 2/3 |
| Свічення 2-х зелених | ≥ 1/3 |
| Свічення 1-го зеленого < 1/3 | |
| Мигання 1-го зеленого резерв |
Термозапобіжник
При використанні електроінструменту за призначенням його перевантаження не можливе. При великому навантаженні або перевищенні допустимих меж температурою акумулятора потужність зменшується або електроінструмент вимикається. Електроінструмент починає працювати з повною потужністю лише після досягнення допустимої температури акумулятора.
Вказівки щодо роботи
▶ Приставляйте електроприлад до гайки/гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати.
Обертальний момент залежить від тривалості ударів. Максимальний обертальний момент складається з суми усіх окремих обертальних моментів, реалізованих шляхом ударів. Максимальний обертальний момент досягається при тривалості ударів 6–10 секунд. Після цього момент затягування зростає лише незначним чином.
Тривалість ударів треба визначати окремо для кожного необхідного моменту затягування. Фактичний момент затягування треба завжди перевіряти динамометричним ключем.
124 | Українська
Гвинтові з'єднання з жорсткою, пружною або м'якою посадкою
Якщо експериментальним способом вимірювати і переводити в графічну форму обертальні моменти, що досягаються протягом серії ударів, то Ви отримаєте криву обертальних моментів. Висота кривої відповідає максимальному обертальному моменту, її крутість показує, протягом якого часу цей максимум був досягнутий.
Форма кривої обертального моменту залежить від таких факторів:
- міцність гвинтів / гайок
– вид основи (шайба, тарілчаста пружина, прокладка) - міцність матеріалу, що з'єднується
- змашення гвинтового з'єднання
3 цього витікають такі випадки застосування:
- Жорстка посадка – при прикручуванні металу до металу з використанням підкладних шайб. Після відносно короткої тривалості ударів досягається максимальний обертальний момент (крута форма кривої). Зайво довга тривалість ударів шкодить приладу.
- Пружна посадка – при прикручуванні металу до металу, але з використанням пружинних кілець, тарілчастих пружин, розпірних прогоничів або гвинтів/гайок з конусною посадочною поверхнею, а також з використанням подовжувачів.
- М'яка посадка – при прикручуванні, напр, металу до деревини, або при використанні свинцевих або волоконних шайб.
При пружній або м'якій посадці максимальний момент затягування менший ніж при жорсткій посадці. Потребується також значно довша тривалість ударів.
Орієнтувальні значення макс. моментів затягування гвинтів
Значення в Нм, розраховані на підставі напруженого поперечного перерізу: коефіцієнт використання границі текучості при розтягуванні – 90 % (коефіцієнт тертя _общ = 0,12 ). Завжди перевіряйте для контролю момент затягування динамометричним ключем.
| Класи міцностівідповідно до DIN 267 | Стандартні гвинти | Високоміцні гвинти | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Поради
При закручуванні товстих і довгих гвинтів у твердий матеріал рекомендується спочатку просвердлити отвір з діаметром, що відповідає внутрішньому діаметру різьби, прибл. на ^2/_3 довжини гвинта.
Вказівка: Слідкуйте за тим, щоб в електроінструмент не потрапили дрібні металеві деталі.
Кріплення для пояса (див. мал.E)
Завдяки кріпленню 17 електроприлад можна зачепити, напр., за пояс. Це звільнить Вам руки, електроприлад завжди буде у Вас під рукою.
Кольоровий затискач (див. мал. F)
Кольоровий затискач 18 дозволяє індивідуально позначати електроінструмент.
Вказівки щодо оптимального поводження з акумулятором
Захищайте акумулятор від вологи і води.
Зберігайте акумулятор лише при температурі від – 20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.
Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.
Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.
Зважайте на вказівки щодо видалення.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
▶ Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроприладу. При ненавмисному увімкненні вимикача існус небезпека поранення.
▶ Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.
Українська | 125
Сервіс та надання консультацій щодо використання продукції
Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:
www.bosch-pt.com
Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.
При всіх запитаннях і при замовленні запчастин, будь ласка, обов'язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу.
Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.
Україна
ТОВ «Роберт Бош»
Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60 Україна
Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com
Офіційний сайт: www.bosch-powertools.com.ua
Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
Транспортування
На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів.
Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
Утилізація
Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до європейської директиви 2012/19/EU електро- і електронні прилади, що вийшли з вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпрацьовані акумуляторні батареї/батарейки
повинні здаватися окремо і утилізуватися екологічно чистим способом.
Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 125.
Можливі зміни.
126 | Казакша
Қазақша
Факс: +7 (727) 2330787
E-Mail: info.powertools.ka@bosch.com
Тел./факс: 02/ 246 76 10
Mo6.:070 595 888
