| Merk | Bosch |
| Model | GDR 10 8 V-EC Professional |
| Producttype | Draadloze slagmoersleutel |
| Nominale spanning | 10,8 V |
| Onbelast toerental | Instelling 1: 0 - 1200 tpm Instelling 2: 0 - 2600 tpm |
| Aantal slagen | Instelling 1: 0 - 2700 min⁻¹ Instelling 2: 0 - 3100 min⁻¹ |
| Maximaal koppel (hard schroeven) | 110 Nm (volgens ISO 5393) |
| Maximale schroefdiameter | 8 mm |
| Opnamehouder | 1/4" zeskantbinnenvierkant |
| Gewicht (volgens EPTA 01/2003) | 0,9 kg |
| Voeding | Lithium-ion accu 10,8 V (modellen GBA 10,8V) |
| Compatibele laders | Serie AL 11.. |
| Bedrijfstemperatuurbereik | -20 °C tot +50 °C |
| Laadtemperatuurbereik | 0 °C tot +45 °C |
| Geluidsdrukniveau | 87 dB(A) (onzekerheid K=3 dB) |
| Geluidsvermogensniveau | 98 dB(A) (onzekerheid K=3 dB) |
| Trillingen (schroeven/moeren) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Hoofdfuncties | Schroeven en losdraaien, vast- en losdraaien van moeren, 2 voorinstelbare snelheden, PowerLight-lamp, ECP-beveiligingsstop |
| Veiligheid | Lees de waarschuwingen, draag gehoorbescherming, gebruik handschoenen, houd de werkplek schoon |
| Onderhoud en reiniging | Reinig regelmatig de ventilatieopeningen met een zachte kwast; verwijder de accu voor al het onderhoud |
| Onderdelen en repareerbaarheid | Neem contact op met de Bosch-klantenservice (Frankrijk: 0811 360122) of bestel online op bosch-pt.fr |
| Meegeleverde accessoires | Dubbele bit, universele bithouder, riemclip, kleurclip (afhankelijk van versie) |
Veelgestelde vragen - GDR 10 8 V-EC Professional BOSCH
Gebruikersvragen over GDR 10 8 V-EC Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding GDR 10 8 V-EC Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GDR 10 8 V-EC Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GDR 10 8 V-EC Professional BOSCH
nl Oorspronkelijke gebruiks
organizing
da Original brugsamvisning
sv Bruksanvisning | original
no Original driftsinstruks
In Alkuperaisel object
en portofila oerjivn xphont,

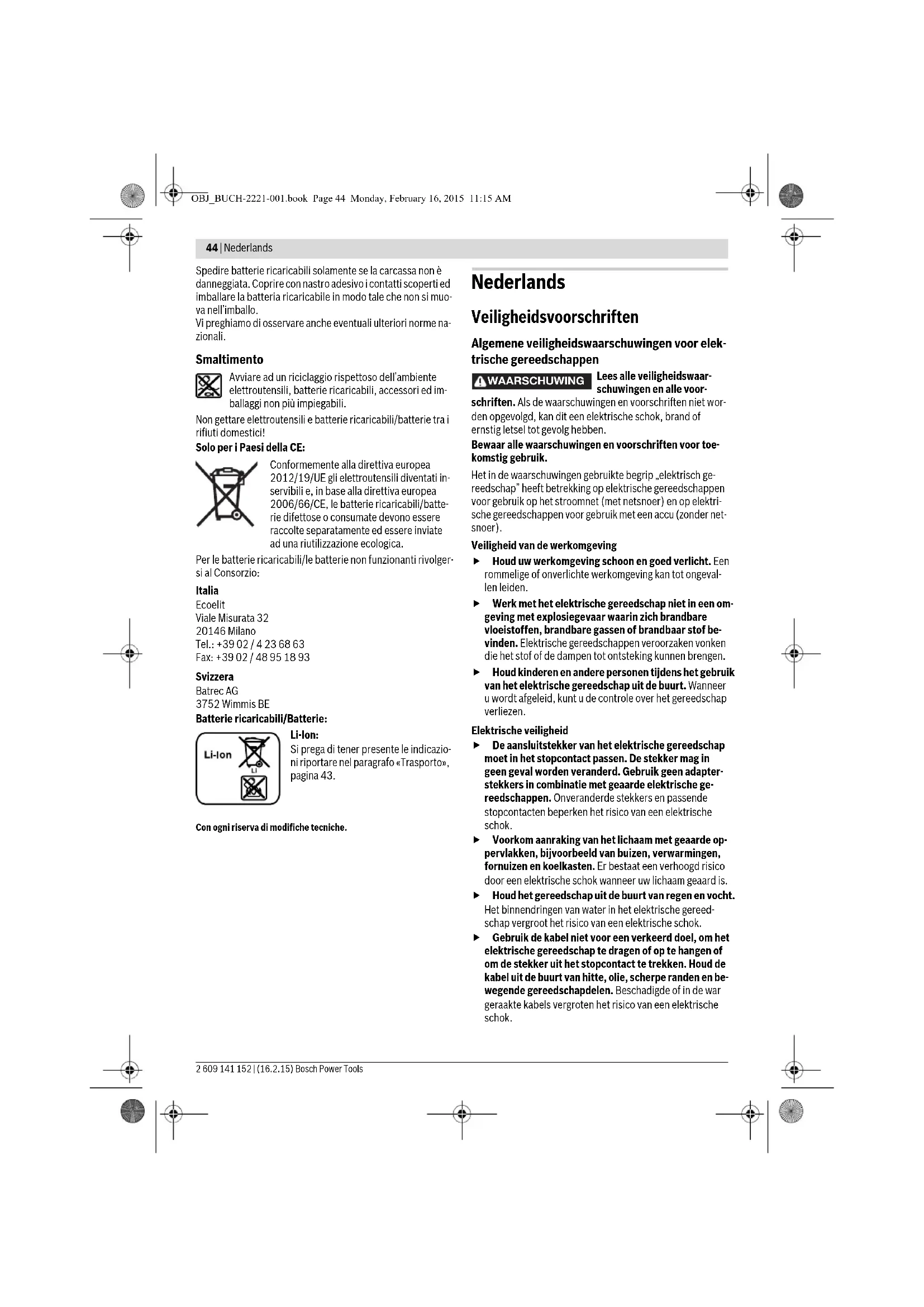

Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Nederlands | 45
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft.
Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
- Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. - Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Gebruik en onderhoud van accugereedschappen
▶ Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
- Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
- Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
46 | Nederlands
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor slagmoeraanzetters
Houd het gereedschap aan de geësoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij de schroef verborgen stroomleidingen kan raken. Contact van de schroef met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
- Gebruik de accu alleen in combinatie met uw Bosch-product. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
- Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd voor het indraaien en losdraaien van schroeven en voor het vastdraaien en losdraaien van moeren met de aangegeven afmetingen.
Het licht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te verlichten en is niet geschikt voor ruimteverlichting in het huishouden.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Gereedschapopname
2 Vergrendelingshuls
3 Lamp „Power Light"
4 Toets voor lamp „Power Light”
5 Toerentalindicatie
6 Toets voor elektronische toerentalkeuze
7 Accu-ontgrendelingsknop
8 Accu
9 Draairichtingschakelaar
.0 Aan/uit-schakelaar
11 Accu-oplaadindicatie
12 Handgreep (geïsoleerd greepvlak)
13 Dubbelbit*
14 Universeelbithouder*
15 Bit*
16 Inzetgereedschap (bijv. copsleutel)*
17 Riemclip*
18 Kleurclip*
* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.
Nederlands | 47
Technische gegevens
| Accuslagmoeraanzetter GDR 10,8 V-EC GDS 10,8 V-EC | |||
| Productnummer | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Nominale spanning | V= 10,8 10,8 | ||
| Onbelast toerental | |||
| - Instelling 1 | min^-1 | 0 - 1200 | 0 - 1200 |
| - Instelling 2 | min^-1 | 0 - 2600 | 0 - 2600 |
| Aantal slagen | |||
| - Instelling 1 | min^-1 | 0 - 2700 | 0 - 2700 |
| - Instelling 2 | min^-1 | 0 - 3100 | 0 - 3100 |
| Max. draaimoment harde schroefverbinding volgens ISO 5393 | Nm 110 115 | ||
| Machineschroef-∅ | mm | M4 - M12 | M4 - M12 |
| Max. schroef-∅ | mm 8 8 | ||
| Gereedschapopname | binnenzeskantleutel 1⁄4" | ■ 3/8" | |
| Gewicht volgens EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Toegestane omgevingstemperatuur | |||
| - bij het laden | °C | 0...+45 | 0...+45 |
| - bij het gebruik* en bij opslag | °C | -20...+50 | -20...+50 |
| Aanbevolen accu's | GBA 10,8V ... | GBA 10,8V ... | |
| Aanbevolen laadapparaten | AL 11.. | AL 11.. | |
| * beperkt vermogen bij temperaturen <0 °C | |||
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN 60745-2-2. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 87 dB(A); geluidsvermogen-niveau 98 dB(A). Onzekerheid K=3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-2:
Vastdraaien van schroeven en moeren van de maximaal toe-gestane maat: a_h=10,5 m/s^2 , K=1,5 m/s^2 .
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Conformiteitsverklaring
We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens" beschreven product aan alle desbetreffende bepalingen van de richtlijnen 2009/125/EG (verordening 1194/2012), 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60745-1, EN 60745-2-2.
Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Accu verwijderen (zie afbeeldingA)
- Gebruik alleen de oplaadapparaten die op de toebehorenpagina vermeld staan. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte lithiumionaccu.
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.
De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.
De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)” beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt niet meer.
Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar.
De accu kan anders beschadigd worden.
Als u de accu 8 wilt verwijderen, drukt u op de ontgrendelingsknoppen 7 en trekt u de accu naar beneden uit het elektrische gereedschap. Forceer daarbij niet.
Neem de voorschriften ten aanzien van de afvalverwijdering in acht.
Inzetgereedschap wisselen
Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uitschakelaar bestaat verwondingsgevaar.
▶ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
GDR 10,8 V-EC:
Inzetgereedschap inzetten (zie afbeelding B)
Trek de vergrendelingshuls 2 naar voren, duw het inzetgereedschap tot aan de aanslag in de gereedschapopname 1 en laat de vergrendelingshuls 2 weer los om het inzetgereedschap te vergrendelen.
Schroefbits 15 kunt u met behulp van een universeelbithouder met kogelsluiting 14 inzetten.
Inzetgereedschap verwijderen
Trek de vergrendelingshuls 2 naar voren en verwijder het inzetgereedschap.
GDS 10,8 V-EC: (zie afbeelding C)
Let er bij het aanbrengen van inzetgereedschap op dat het stevig op de gereedschapopname zit. Als het inzetgereedschap niet stevig met de gereedschapopname verbonden is, kan het tijdens het schroeven losraken.
Duw het inzetgereedschap 16 op het vierkant van de gereedschapopname 1.
Systeemafhankelijk zit het inzetgereedschap 16 met enige speling op de gereedschapopname 1; dit heeft geen invloed op de functie of de veiligheid.
Gebruik
Werking
De gereedschapopname 1 met het inzetgereedschap wordt door een elektromotor via een transmissie en slagmechanisme aangedreven.
De bewerking bestaat uit twee fasen:
schroeven en vastdraaien (slagmechanisme in actie).
Het slagmechanisme wordt actief zodra de schroefverbinding vast komt te zitten en de motor daardoor wordt belast. Het slagmechanisme zet daarmee de kracht van de motor om in gelijkmatige draaislagen. Bij het losdraaien van bouten of moeren verloopt dit proces omgekeerd.
Ingebruikneming
Accu plaatsen
Zet de draairichtingomschakelaar 9 in de middelste stand om het elektrische gereedschap tegen onbedoeld inschakelen te beschermen.
Duw de opgeladen accu 8 van voren in de voet van het elektrische gereedschap tot de accu zeker vergrendeld is.
Draairichting instellen (zie afbeelding D)
Met de draairichtingomschakelaar 9 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uitschakelaar 10 is ingedrukt, is dit echter niet mogelijk.
Rechtsdraaien: Als u schroeven wilt indraaien of moeren wilt vastdraaien, duwt u de draairichtingomschakelaar 9 naar links tot deze niet meer verder kan.
Linksdraaien: Als u schroeven of moeren wilt uit- of losdraaien, drukt u de draairichtingschakelaar 9 naar rechts tot aan de aanslag door.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 10 en houdt u deze ingedrukt.
Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 10 los.
Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.
Toerental instellen
U kunt het toerental van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 10 indrukt.
Lichte druk op de aan/uit-schakelaar 10 heeft een lager toerental tot gevolg. Met toenemende druk wordt het toerental hoger.
Nederlands | 49
Toerental of aantal slagen vooraf instellen
Met de toets 6 kunt u het benodigde toerental/aantal slagen in 2 standen instellen. Druk op de toets 6 tot de gewenste instelling in de toerentalindicatie 5 signaleerd wordt. De gekozen instelling wordt opgeslagen.
Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.
Lamp „PowerLight“ in-/uitschakelen
Druk voor de ingebruikneming van de lamp 3 op de toets 4. Om de lamp 3 uit te schakelen drukt u opnieuw op de toets 4.
Accu-oplaadindicatie
De accuoplaadindicatie 11 geeft bij een half of volledig ingedrukte aan/uit-schakelaar 10 gedurende enkele seconden de oplaadtoestand van de accu aan en bestaat uit drie groene LED's.
LED Capaciteit
| Permanent licht 3 x groen ≥ 2/3 |
| Permanent licht 2 x groen ≥ 1/3 |
| Permanent licht 1 x groen < 1/3 |
| Knipperlicht 1 x groen Reserve |
Temperatuurafhankelijke beveiliging tegen overbelasting
Bij reglementair gebruik kan het elektrische gereedschap niet overbelast worden. Bij te sterke belasting of het verlaten van het toegestane accutemperatuurbereik wordt het afgegeven vermogen gereduceerd of het elektrische gereedschap schakelt uit. Het elektrische gereedschap loopt pas na het bereiken van de toegestane accutemperatuur opnieuw met maximaal afgegeven vermogen.
Tips voor de werkzaamheden
Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen kunnen uitglijden.
Het draaimoment is afhankelijk van de slagduur. Het maximaal bereikte draaimoment resulteert uit de som van alle door slagen veroorzaakte afzonderlijke draaimomenten. Het maximale draaimoment wordt na een slagduur van 6–10 seconden bereikt. Na deze tijd wordt het aandraaimoment nog slechts minimaal verhoogd.
De slagduur moet voor elk benodigd aandraaimoment worden bepaald. Het feitelijk bereikte aandraaimoment moet altijd met een draaimomentsleutel worden gecontroleerd.
Schroefverbindingen met harde, verende of zachte bevestiging
Als bij wijze van proef de in een reeks van slagen bereikte draaimomenten worden gemeten en naar een diagram worden overgebracht, wordt de curve van een draaimomentverloop verkregen. De hoogte van de curve duidt het maximaal te bereiken draaimoment aan. De steilheid geeft aan in welke tijd dit wordt bereikt.
Het draaimomentverloop hangt van de volgende factoren af:
- Sterkte van de schroeven en moeren
- Soort ondergrond (ring, schotelveer, dichting)
- Sterkte van het te schroeven materiaal
- Smeeromstandigheden van de schroefverbinding
Daaruit resulteren de volgende toepassingsgevallen:
- Harde bevestiging is gegeven bij schroefverbindingen van metaal op metaal bij gebruik van onderlegringen. Na een relatief korte slagtijd is het maximale draaimoment bereikt (steil verloop van de karakteristiek). Een onnodig lange slagtijd schaadt de machine slechts.
- Verende bevestiging is gegeven bij schroefverbindingen van metaal op metaal, echter bij gebruik van veerringen, schotelveren, steunbouten, bouten of moeren met conische bevestiging en bij gebruik van verlengingen.
- Zachte bevestiging is gegeven bij schroefverbindingen van bijvoorbeeld metaal op hout of bij gebruik van lood- of fiberringen als ondergrond.
Bij verende of zachte bevestiging is het maximale aandraai-moment geringer dan bij harde bevestiging. Bovendien is een duidelijk langere slagtijd nodig.
Richtwaarden voor maximale schroefaandraaimomenten
Gegevens in Nm, berekend uit de spanningsdoorsnede; benutting van de strekgrens 90% (bij wrijvingsgetal _tot = 0,12 ). Ter controle moet het aanhaalmoment altijd met een momentsleutel worden gecontroleerd.
| Sterkteklassen volgens DIN 267 | Standaardschroeven en -bouten Zeer vaste schroeven | en bouten | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
50 | Nederlands
Tips
Voor het indraaien van grote, lange schroeven in harde materialen dient u met de kerndiameter van de schroefdraad ongeveer ^2/_3 van de schroeflengte voor te boren.
Opmerking: Let erop dat er geen kleine metaaldelen in het elektrische gereedschap binnendringen.
Riemclip (zie afbeelding E)
Met de riemclip 17 kunt u het elektrische gereedschap vastmaken, bijvoorbeeld aan een riem. U heeft dan beide handen vrij en het gereedschap is altijd binnen handbereik.
Kleurclip (zie afbeelding F)
Met de kleurclip 18 kunt u het elektrische gereedschap individueel markeren.
Aanwijzingen voor de optimale omgang met de accu
Bescherm de accu tegen vocht en water.
Bewaar de accu alleen bij een temperatuur tussen -20°C en 50°C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.
Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.
Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.
Neem de voorschriften ten aanzien van de afvalverwijdering in acht.
Onderhoud en service
Onderhoud en reiniging
Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uitschakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren.
Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het elektrische gereedschap.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Vervoer
Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.
Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Accu's en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte „Vervoer“, pagina 50 en neem deze in acht.
Wijzigingen voorbehouden.
Dansk | 51
