| Марка | Bosch |
| Модел | GDR 10 8 V-EC Professional |
| Тип на продукта | Акумулаторен ударен винтоверт |
| Номинално напрежение | 10,8 V |
| Скорост на празен ход | Режим 1: 0 - 1200 об/мин Режим 2: 0 - 2600 об/мин |
| Брой удари | Режим 1: 0 - 2700 min⁻¹ Режим 2: 0 - 3100 min⁻¹ |
| Максимален въртящ момент (твърдо завиване) | 110 Nm (според ISO 5393) |
| Максимален диаметър на винта | 8 mm |
| Държач на инструмент | 1/4" шестостенно гнездо |
| Тегло (според EPTA 01/2003) | 0,9 kg |
| Захранване | Литиево-йонна батерия 10,8 V (модели GBA 10,8V) |
| Съвместими зарядни устройства | Серия AL 11.. |
| Работен температурен диапазон | -20 °C до +50 °C |
| Температурен диапазон на зареждане | 0 °C до +45 °C |
| Ниво на звуковото налягане | 87 dB(A) (неопределеност K=3 dB) |
| Ниво на звуковата мощност | 98 dB(A) (неопределеност K=3 dB) |
| Вибрации (завиване на винтове/гайки) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Основни функции | Завиване и развиване, затягане и разхлабване на гайки, 2 предварително зададени скорости, светлина PowerLight, защитно изключване ECP |
| Безопасност | Прочетете предупрежденията, носете защита за слуха, използвайте ръкавици, поддържайте работната зона чиста |
| Поддръжка и почистване | Почиствайте редовно вентилационните отвори с мека четка; извадете батерията преди всяка поддръжка |
| Резервни части и ремонтопригодност | Свържете се с отдела за обслужване на клиенти на Bosch (Франция: 0811 360122) или поръчайте онлайн на bosch-pt.fr |
| Включени аксесоари | Двоен бит, универсален държач за бит, коланна скоба, цветна скоба (според версията) |
Често задавани въпроси - GDR 10 8 V-EC Professional BOSCH
Въпроси на потребители за GDR 10 8 V-EC Professional BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия винтоверт в PDF формат безплатно! Намерете ръководството си GDR 10 8 V-EC Professional - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GDR 10 8 V-EC Professional на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDR 10 8 V-EC Professional BOSCH
mk Оригинално упагство за работа
sr Originalno uputstvo za rad
sl izvirna navedila
hr Originalne upute za rad

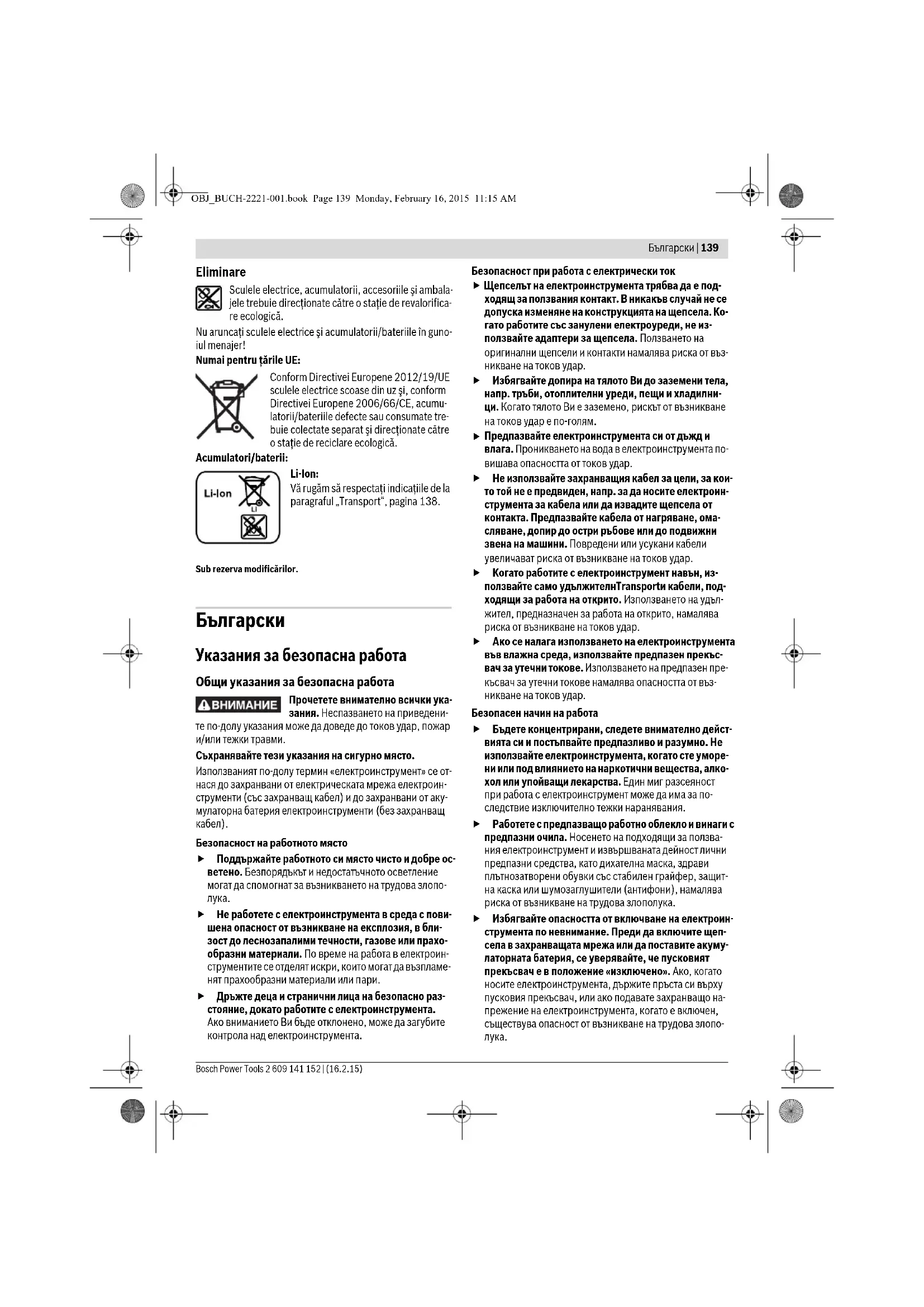

Български ...... Страница 139
Указания за безопасна работа
Общи указания за безопасна работа
ВНИМАНИЕ
Прочетете внимателно всички указания. Неспазването на приведени-
те по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин «електроинструмент» се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова элополука.
▶ Не работете с електроинструмента в среда с повищена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
- Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
He използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроин-струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличиват риска от възникване на токов удар.
Kogato работite с електроинструмент навън, из-
ползвайте само удължителнTransportи кабели, под-
ходящи за работа на открито. Използването на удъл-
жител, предназначен за работа на открито, намалява
риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковият прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
140 | Български
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
- Избягвайте неестествените положения на тялото. Работете в стабилно положение на тяпото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавили на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, четя е включена и функционира изправно. Използването на аспирационна система намалива рисковете, дължащи се на отделящата се при работа прах.
Грижливо отношение към електроинструментите
He претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чинто пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про- дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия.
Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните.
Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
Грижливо отношение към акумулаторни електроин- струменти
За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, сществува опасност от възникване на пожар.
За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.
Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с во-да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт мо-
же да предизвика изгаряния на кожата.
Поддържане
Допускайте ремонт на електроинструментите Ви да с извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
Kogato съществува опасност по време на работа винтът да засегне скрити под повърхността проводници под напрежение, допирайте електроинструмента само до изолираните ръкохватки. При контакт на винта с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар.
▶ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
Български | 141
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напылно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.
Използвайте акумулаторната батерия само за захранване на Вашия електроинструмент от Бош. Само така акумулаторната батерия се предпазва от опасно претоварване.
▶ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната батерия. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
Описание на продукта и възмож- ностите му
Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Моля, отворете разгъващата се корица с фигурите и, докато четете ръководството за експлоатация, я оставете отворена.
Предназначение на електроинструмента
Електроинструментът е предназначен за завиване и развиване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диаметъра. Лампата на този електроинструмент е предназначена за непосредствено осветяване на зоната на работа и не е подходяща за осветяване на помещения или за битови цели.
Изобразени елементи
Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.
1 Гнездо
2 Застопоряваща втулка
3 Лампа «Power Light»
4 Бутон за лампата «Power Light»
5 Индикатор за скоростта на въртене
6 Бутон за електронно регулиране на скоростта на въртене
7 Освобождаващи бутони за акумулаторната батерия
8 Акумулаторна батерия
9 Превключвател за посоката на въртене
10 Пусков прекъсвач
11 Индикатор за състоянието на акумулаторната батерия
12 Ръкохватка (Изолирана повърхност за захващане)
13 Двустранен накрайник за завиване/развиване*
14 Универсално гнездо за битове*
15 Накрайник за завиване/развиване (бит)*
16 Работен инструмент (напр. накрайник за завиване) *
17 Скоба за окачване на колан*
18 Цветен клип*
'Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
Акумулаторен ударен винтоверт GDR 10,8 V-EC GDS 10,8 V-EC
| Каталожен номер | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Номинално напрежение | V= 10,8 10,8 | ||
| Скорост на въртене на празен ход | |||
| – С те пен 1 | min ^-1 | 0 – 1200 | 0 – 1200 |
| – С те пен 2 | min ^-1 | 0 – 2600 | 0 – 2600 |
| Честота на ударите | |||
| – С те пен 1 | min ^-1 | 0 – 2700 | 0 – 2700 |
| – С те пен 2 | min ^-1 | 0 – 3100 | 0 – 3100 |
| макс. въртящ момент при твърди винтови съединения съгласно ISO 5393 | Nm 110 115 | ||
| Машинни винтове ∅ | mm | M4 – M12 | M4 – M12 |
| * ограничена производителност при температури <0 °C | |||
Bosch Power Tools 2 609 141 152 | (16.2.15)
142 | Български
Акумулаторен ударен винтоверт GDR 10,8 V-EC GDS 10,8 V-EC
| Макс. ∅ на винтове mm 8 8 | |||
| Гнездо за работен инструмент | 1⁄4" вътрешен шестостен ■ 3/8" | ||
| Маса съгласно EPTA-Procedure 01/2003 | kg 0,9 0,9 | ||
| Допустима температура на околната среда | |||
| – при зареждане | °C | 0...+45 | 0...+45 |
| – по време на работа* и за складиране | °C | -20...+50 | -20...+50 |
| препоръчителни акумулаторни батерии | GBA 10,8V ... GBA 10,8V ... | ||
| препоръчителни зарядни устройства | AL 11.. AL 11.. | ||
| * ограничена производителност при температури < 0 °C | |||
Информация за излъчван шум и вибрации
Стойностите на излъчвания шум са определени съгласно EN 60745-2-2.
Равницето А на генерирания шум обикновено е: равнище на звуковото налягане 87 dB(A); мощност на звука 98 dB(A). Неопределеност K = 3 dB.
Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60745-2-2:
Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процедура, стандартизирана в EN 60745, и може да служи за сравняване на електроинструменти един с друг. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.
Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа.
За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.
Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от вздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Декларация за съответствие
С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валидни изисквания на директивите 2009/125/EO (Разпоредба 1194/2012), 2011/65/EC, до 19 април 2016: 2004/108/EO, от 20 април 2016: 2014/30/EC, 2006/42/EO, включително на измененията
им и покрива изискванията на стандартите:
EN 60745-1, EN 60745-2-2.
Техническа документация (2006/42/EO) при:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Изваждане на акумулаторната батерия (вижте фигур. А)
Използвайте само някое от зарядните устройства, посочени на страницата с допълнителните приспособления. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент ли-тиево-йонна акумулаторна батерия.
Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство.
Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди.
Lитиево-йонната акумулаторна батерия е защитена срещу пылно разреждане от електронния модул «Electronic Cell Protection (ECP)». При разреждане на акумулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Работният инструмент спира да се движи.
▶ След автоматичното изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде повредена.
За демонтиране на акумулаторната батерия 8 натиснете бутоните 7 и издърпайте батерията надолу от електроин- струмента. При това не прилагайте сила.
Сп азвайте указанията за бракуване.
Български | 143
Смяна на работния инструмент
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродвигателя засмуква прах в корпуса, а натрупването на метален прах увеличава опасността от токов удар.
GDR 10,8 V-EC:
Поставяне на работния инструмент (вижте фиг. В)
Издърпайте застопоряващата втулка 2 напред, вкарайте до упор работния инструмент в патронника 1 и след това отпуснете застопоряващата втулка 2, за да застопорите работния инструмент.
Можете да използвате накрайници за завиване/развиване 15 с помощта на универсално гнездо за накрайници със захващане със сачма 14.
Демонтиране на работния инструмент
Издърпайте застопоряващата втулка 2 напред и извадете работния инструмент.
GDS 10,8 V-EC: (вижте фигур. С)
▶ При поставяне на работния инструмент внимавайте той да бъде захванат здраво от патронника. Ако работният инструмент не е захванат здраво в патронника, може да изскочи неконтролирано по време на работа.
Поставете работния инструмент 16 на четиристена на гнездото 1.
Съгласно принципа на захващане работният инструмент 16 има известна хлабина в патронника 1; това не се отра- зява на безопасността/правилното му функциониране.
Патронникът 1 с работния инструмент се задвижва от електродвигател през редуктор и ударен механизмъм.
Работният цикъл се разделя на две фази: Завиване и затягане (действие на ударния механизмъм).
Ударният механизмъм се включва, когато съпротивлението на винтовото съединение нарасне и електродвигателят се натовари. Ударният механизмъм превръща енергията на електродвигателя в равномерни въртеливи удари. При развиване на винтове или гайки този процес протича обратно.
Поставяне на акумулаторната батерия
Поставете превключвателя за посоката на въртене 9 в средно положение, за да предпазите електроинструмента от включване по невнимание.
Вкарайте заредената акумулаторна батерия 8 отпред в основата на електроинструмента и го притиснете, докато бъде захваната здраво.
Избор на посоката на въртене (вижте фиг. D)
С помощта на превключвателя 9 можете да сменяте посоката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач 10.
Въртене надясно: За завиване на винтове и затягане на гайки натиснете превключвателя за посоката на въртене 9 до упор наляво.
Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене 9 надясно до упор.
Включване и изключване
За включване на електроинструмента натиснете и задръжте пусковия прекъсвач 10.
За изключване на електроинструмента отпуснете пусковия прекъсвач 10.
За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.
Регулиране на скоростта на въртене
Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач 10.
По-лек натиск върху пусковия прекъсвач 10 води до по- ниска скорост на въртене. С увеличаване на натиска нара- ства и скоростта на въртене.
Предварителен избор на скоростта на въртене/честотата на ударите
С бутона 6 можете предварително да настроите необходимата скорост на въртене/честота на ударите на 2 степени. Натиснете бутона 6 неколкократно, докато в полето за скоростта на въртене 5 се изпише желаната степен. Настрой-ката се запаметява.
Необходимата скорост на въртене/честота на ударите зависи от обработвания материал и работните условия и може да бъде определена с изпробване.
Включване и изключване на лампата «PowerLight»
За включване на лампата 3 натиснете бутона 4. За да 3 из- ключите лампата, натиснете бутона 4 отново.
Светлинен индикатор за състоянието на акумулаторна- та батерия
Светлинният индикатор 11, състоящ се от 3 зелени светодиода, показва за няколко секунди състоянието на зареденост на акумулаторната батерия, когато пусковият прекъсвач 10 бъде натиснат наполовина или докрай.
Светодиод Капацитет
| Непрекъснато светене 3 x зелено | ≥ 2/3 |
| Непрекъснато светене 2 x зелено | ≥ 1/3 |
| Непрекъснато светене 1 x зелено | < 1/3 |
| Мигаща светлина 1 x зелена | резерва |
144 | Български
Температурна защита от претоварване
При употреба съгласно предназначението електроинструментът не може да бъде претоварен. При твърде голямо натоварване или ако температурата на акумулаторната батерия излезе извън допустимия работен диапазон, изходящата мощност се ограничава или електроинструментът се изключва напълно. Електроинструментът започва да работи с пълната си мощност едва след като температурата на акумулаторната батерия достигне допустимия работен диапазон.
Указания за работа
- Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.
Въртящият момент зависи от времетраенето на ударите. Максимално достигнатият въртящ момент се получава като сума от всички ударни въртящи моменти. Максималният въртящ момент се достига след действие на ударите 6 – 10 секунди. След този период въртящият момент на затягане се увеличава незначително.
Продължителността на действие на ударите трябва да се определя за всеки момент на затягане. Действително по- стигнатият въртящ момент трябва да се проверява винаги с динамометричен ключ.
Твърди, пружиниращи или меки винтови съединения
Ако при експеримент се измерят достигнатите при последователните удари въртящи моменти и резултатите се на-несат на диаграма, се получава кривата на въртящия мо-мент. Височината на кривата съответства на максимально достигнатия въртящ момент, стръмността показва за какво време се достига този въртящ момент.
Вида на кривата на въртящия момент зависи от следните фактори:
- Якост на винта/гайката
- Вид на подложките (нормална шайба, пружинна шайба, уплътнение)
– Якост на материалите на съединяваните детайли
– Смазване на винтовото съединение
В зависимост от тези фактори могат да се различат следни- те случаи:
- Твърдо съединение се образува при съединяване на метал с метал и използване на нормални подложни шайби. След относително кратък период на действие на ударите се достига максимальният въртящ момент (стръмна крива). Ненужно дългото ударно действие води единствено до износване на машината.
- Пружиниращо съединение се получава при съединяване на метал с метал, но при използване на различни видове федер-шайби, шпилки или винтове/тайки с конична форма, както и при използване на удължители.
- Меко съединение се получава напр. при съединяване на метал с дърво или при използване като подложка на оловни шайби.
При пружиниращо, респ. меко съединение максимально достиганият въртящ момент е по-мальк, отколкото при твърдо съединение. Също така е необходимо значително по-дълго време на действие на ударите.
Ориентировъчни стойности за максимальни моменти на затягане на винтове
Стойностите са в Nm, изчислени по напрежението на носещото напречно сечение; достигнатото напрежение е 90 % от граница на провлачване (при коефициент на триене _общ = 0,12 ). За контрол винаги трябва да се проверява с динамометричен ключ.
| Класове на якост по DIN 267 | Обикновени винтове Високояки винтове | ||||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Полезни съвети
Преди завиването на по-големи и по-дълги винтове в твърди материали трябва да пробиете отвор с вътрешния диаметър на резбата прибл. на ^2/_3 от дължината на винта.
Упътване: Внимавайте в електроинстурмента да не попаднат дребни метални предмети.
Скоба за окачване на колан (вижте фигур. Е)
С помощта на скобата 17 можете да окачите електроинструмента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно достъпен.
Цветен клип (вижте фигура F)
С помощта на цветния клип 18 можете да поставите индивидуално обозначение на електроинструмента.
Указания за оптимална работа с акумулаторната бате- рия
Предпазвайте акумулаторната батерия от влага и вода.
Съхранявайте акумулаторната батерия само в температурния диапазон от – 20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слынце.
Македонски | 145
Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.
Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Спазвайте указанията за бракуване.
Поддържане и сервис
Поддържане и почистване
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.
Сервиз и технически съвети
Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервисен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:
www.bosch-pt.com
Екипът на Бош за технически съвети и приложения ще отговори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях.
Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента.
Роберт Бош ЕООД - България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
бул. Черни връх 51-Б
FPI Бизнес център 1407
1907 София
Тел.: (02) 9601061
Тел.: (02) 9601079
Факс: (02) 9625302
www.bosch.bg
Транспортиране
Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си.
Моля, спазвайте също и допълнителни национални пред- писания.
Бракуване
Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/EO обикновени и акумулаторни батерии, които не могат да се използват
повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.
Акумулаторни или обикновени батерии:
Li-Ion:
Моля, спазвайте указанията в раздел «Транспортиране», страница 145.
Правата за изменения запазени.
Македонски
Наведеното ниво на вибрации е за основната примена на
