INSTRUKCJA OBSŁUGI GDR 10 8 V-EC Professional BOSCH

Denizli Tel.: [phone] Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: [phone] Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: [phone] Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: [phone] Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: [phone] Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: [phone] Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: [phone] Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: [phone] Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: [phone] Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: [phone] Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: [phone] Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: [phone] Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: [phone] Nakliye Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Bu nedenle gönderi paketlenir- ken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etme- yecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Elektrikli el aletleri, aküler, aksesuar ve ambalaj mal- zemesi çevre dostu yeniden kazanım merkezine gön- derilmek zorundadır. Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB üyesi ülkeler için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/ bataryalar ayrı ayrı toplanmak ve çevre dos- tu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Aküler/Bataryalar: Li-Ion: Lütfen bölüm “Nakliye”, sayfa içindeki uyarılara uyun 85. Değişiklik haklarımız saklıdır. OBJ_BUCH-2221-001.book Page 85 Monday, February 16, 2015 11:15 AM86 | Polski 2 609 141 152 | (16.2.15) Bosch Power Tools Polski Wskazówki bezpieczeństwa Ogólne przepisy bezpieczeństwa dla elektrona- rzędzi Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania. Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych aku- mulatorami (bez przewodu zasilającego). Bezpieczeństwo miejsca pracy Stanowisko pracy należy utrzymywać w czystości i do- brze oświetlone. Nieporządek w miejscu pracy lub nie- oświetlona przestrzeń robocza mogą być przyczyną wypadków. Nie należy pracować tym elektronarzędziem w otocze- niu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro- narzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bez- piecznej odległości. Odwrócenie uwagi może spowodo- wać utratę kontroli nad narzędziem. Bezpieczeństwo elektryczne Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienio- ne wtyczki i pasujące gniazda zmniejszają ryzyko poraże- nia prądem. Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemio- ne. Urządzenie należy zabezpieczyć przed deszczem i wil- gocią. Przedostanie się wody do elektronarzędzia pod- wyższa ryzyko porażenia prądem. Nigdy nie należy używać przewodu do innych czynno- ści. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządze- nia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym nie- bem, należy używać przewodu przedłużającego, dosto- sowanego również do zastosowań zewnętrznych. Uży- cie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. Jeżeli nie da się uniknąć zastosowania elektronarzę- dzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem. Bezpieczeństwo osób Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych ura- zów ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obra- żeń ciała. Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą- czeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie pal- ca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia, należy usunąć na- rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj- dujący się w ruchomych częściach urządzenia mogą do- prowadzić do obrażeń ciała.

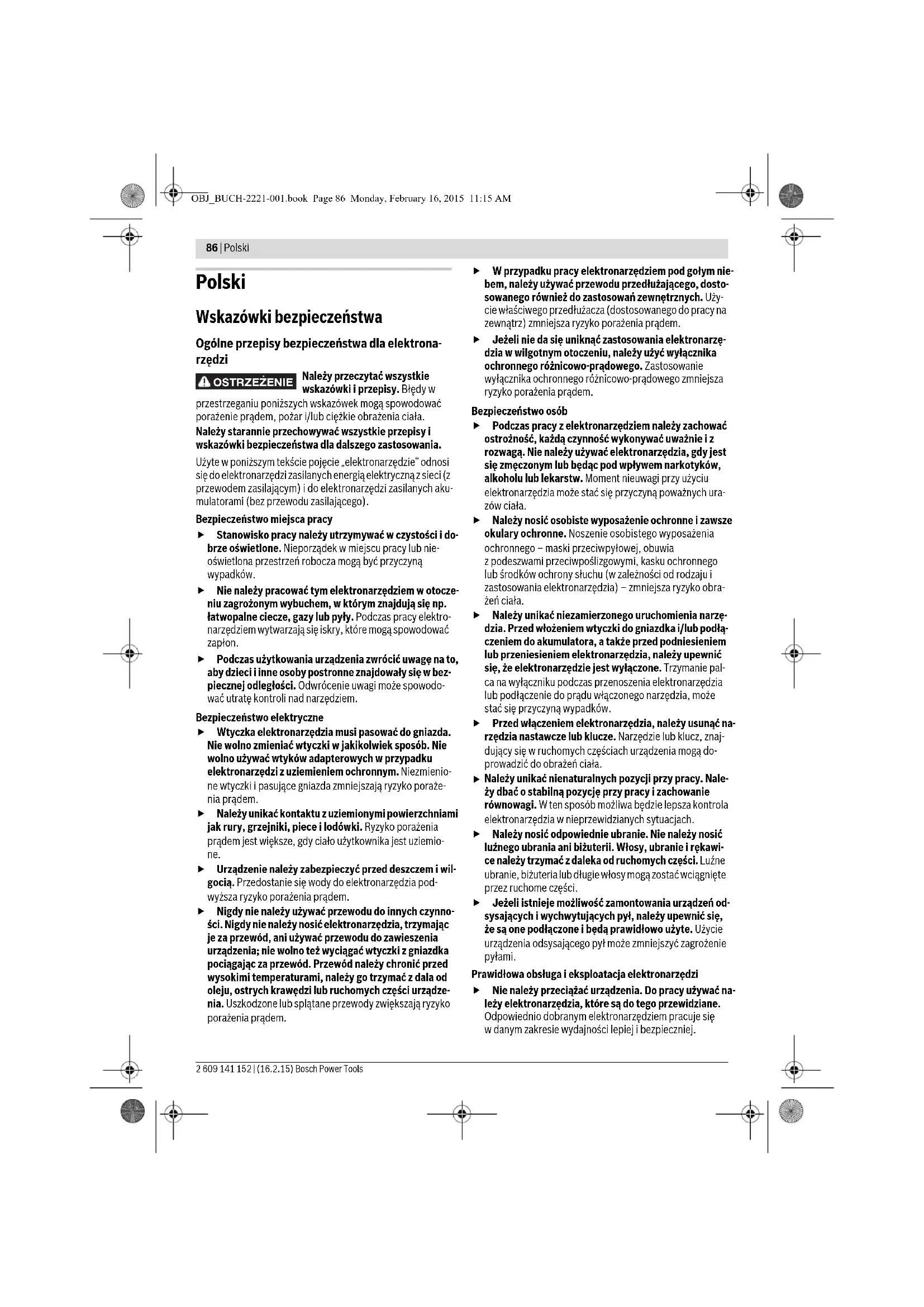

Należy unikać nienaturalnych pozycji przy pracy. Nale- ży dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi- ce należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeżeli istnieje możliwość zamontowania urządzeń od- sysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami. Prawidłowa obsługa i eksploatacja elektronarzędzi Nie należy przeciążać urządzenia. Do pracy używać na- leży elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. OSTRZEZENIE OBJ_BUCH-2221-001.book Page 86 Monday, February 16, 2015 11:15 AMPolski | 87 Bosch Power Tools 2 609 141 152 | (16.2.15) Nie należy używać elektronarzędzia, którego włącznik/ wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które go nie znają lub nie prze- czytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miał- by wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi. Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane na- rzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykony- wanej pracy. Niezgodne z przeznaczeniem użycie elektro- narzędzia może doprowadzić do niebezpiecznych sytuacji. Prawidłowa obsługa i eksploatacja narzędzi akumulatoro- wych Akumulatory należy ładować tylko w ładowarkach, za- lecanych przez producenta. W przypadku użycia łado- warki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, ist- nieje niebezpieczeństwo pożaru. W elektronarzędziach można używać jedynie przewi- dzianych do tego celu akumulatorów. Użycie innych akumulatorów może spowodować obrażenia ciała i zagro- żenie pożarem. Nieużywany akumulator należy trzymać z dala od spi- naczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodo- wać zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar. Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Je- żeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowa- dzić do podrażnienia skóry lub oparzeń. Serwis Naprawę elektronarzędzia należy zlecić jedynie wy- kwalifikowanemu fachowcowi i przy użyciu oryginal- nych części zamiennych. To gwarantuje, że bezpieczeń- stwo urządzenia zostanie zachowane. Wskazówki dotyczące bezpieczeństwa pracy z wkrętarkami udarowymi Podczas wykonywania prac, przy których śruba mogła- by natrafić na ukryte przewody elektryczne, elektrona- rzędzie należy trzymać wyłącznie za izolowane po- wierzchnie rękojeści. Kontakt śruby z przewodem zasila- jącym może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby prowadzić do po- rażenia prądem elektrycznym. Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznie- niem, przed ogniem, wodą i wilgocią. Istnieje za- grożenie wybuchem. W przypadku uszkodzenia i niewłaściwego użytkowa- nia akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe. Akumulator należy używać tylko w połączeniu z wyro- bem firmy Bosch, dla którego został on przewidziany. Tylko w ten sposób można uniknąć przeciążenia, które jest niebezpieczne dla akumulatora. Ostre przedmioty, takie jak na przykład gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie przeznaczone jest do wkręcania i wykręca- nia śrub, jak również do dokręcania i odkręcania nakrętek w podanym zakresie wymiarów i parametrów roboczych. OBJ_BUCH-2221-001.book Page 87 Monday, February 16, 2015 11:15 AM88 | Polski 2 609 141 152 | (16.2.15) Bosch Power Tools Światło elektronarzędzia przeznaczone jest do oświetlania bezpośredniej przestrzeni roboczej elektronarzędzia; nie na- daje się ono do oświetlania pomieszczeń w gospodarstwie do- mowym. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych. 1 Uchwyt narzędziowy 2 Tuleja zaryglowania 3 Lampa „Power Light“ 4 Przycisk uruchamiający lampę „Power Light“ 5 Wskaźnik prędkości obrotowej 6 Regulator prędkości obrotowej 7 Przycisk odblokowujący akumulator 8 Akumulator 9 Przełącznik kierunku obrotów 10 Włącznik/wyłącznik 11 Wskaźnik stanu naładowania akumulatora 12 Rękojeść (pokrycie gumowe) 13 Bit podwójny* 14 Uniwersalny uchwyt na końcówki wkręcające* 15 Końcówka wkręcająca (bit)* 16 Narzędzie robocze (np. nasadka)* 17 Klips do paska* 18 Kolorowy klips (znacznik)* *Przedstawiony na rysunkach lub opisany w instrukcji użytkowa- nia osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu. Dane techniczne Informacja na temat hałasu i wibracji Emisja hałasu została określona zgodnie z EN 60745-2-2. Określony wg skali A poziom hałasu emitowanego przez urzą- dzenie wynosi standardowo: poziom ciśnienia akustycznego 87 dB(A); poziom mocy akustycznej 98 dB(A). Niepewność pomiaru K=3 dB. Stosować środki ochrony słuchu! Wartości łączne drgań a

(suma wektorowa z trzech kierun- ków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-2: Dokręcanie śrub i nakrętek o maksymalnie dopuszczalnej wielkości: a

Poziom drgań podany w tych wskazówkach został pomierzo- ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro- cedury pomiarów i można go użyć do porównywania elektro- narzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawo- wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wy- starczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Akumulatorowa wkrętarka udarowa GDR 10,8 V-EC GDS 10,8 V-EC Numer katalogowy 3 601 JE0 0.. 3 601 JE0 1.. Napięcie znamionowe V= 10,8 10,8 Prędkość obrotowa bez obciążenia –Ustawienie1 –Ustawienie2 min

0 – 1200 0 – 2600 0–1200 0–2600 Częstotliwość udarów –Ustawienie1 –Ustawienie2 min

0 – 2700 0 – 3100 0–2700 0–3100 maks. moment obrotowy, wkręcanie twarde wg ISO 5393 Nm 110 115 Wkręty maszynowe o średnicy mm M4 – M12 M4 – M12 maks. średnica śrub/wkrętów mm 8 8 Uchwyt narzędziowy ¼" Wpust sześciokątny 3/8" Ciężar odpowiednio do EPTA-Procedure 01/2003 kg 0,9 0,9 Dopuszczalna temperatura otoczenia –podczas ładowania – podczas pracy

i podczas przechowywania

• ograniczona wydajność przy temperaturze <0 °C OBJ_BUCH-2221-001.book Page 88 Monday, February 16, 2015 11:15 AMPolski | 89 Bosch Power Tools 2 609 141 152 | (16.2.15) Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa. Należy wprowadzić dodatkowe środki bezpieczeństwa, mają- ce na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi robo- czych, zabezpieczenie odpowiedniej temperatury rąk, ustale- nie kolejności operacji roboczych. Deklaracja zgodności Oświadczamy z pełną odpowiedzialnością, że produkt przed- stawiony w rozdziale „Dane techniczne“ odpowiada wymaga- niom następujących dyrektyw: 2009/125/WE (Rozporzą- dzenie 1194/2012), 2011/65/UE, do 19. kwietnia 2016: 2004/108/WE, od 20. kwietnia 2016: 2014/30/UE, 2006/42/WE wraz ze zmianami oraz następujących norm: EN 60745-1, EN 60745-2-2. Dokumentacja techniczna (2006/42/WE): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

Montaż Wyjmowanie akumulatora (zob. rys. A) Stosować należy tylko ładowarki wyszczególnione na stronach z osprzętem dodatkowym. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektro- narzędziu akumulatora litowo-jonowego. Wskazówka: W momencie dostawy akumulator jest nałado- wany częściowo. Aby zagwarantować wykorzystanie najwyż- szej wydajności akumulatora, należy przed pierwszym uży- ciem całkowicie naładować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze- rwanie procesu ładowania nie niesie za sobą ryzyka uszkodze- nia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw – „Electronic Cell Protection (ECP)“ – akumulator litowo-jonowy jest za- bezpieczony przed głębokim rozładowaniem. Przy rozłado- wanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny – narzędzie robocze nie porusza się. Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika. Może to doprowadzić do uszkodzenia akumulatora. W celu wyjęcia akumulatora 8 wcisnąć przycisk odblokowują- cy 7 i wyciągnąć akumulator z elektronarzędzia ruchem do do- łu. Nie należy przy tym używać siły. Przestrzegać wskazówek dotyczących usuwania odpadów. Wymiana narzędzi Przed wszystkimi pracami przy elektronarzędziu (np. dogląd, wymiana narzędzi itd.) jak i przed jego trans- portem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obra- żeń. Należy regularnie czyścić szczeliny wentylacyjne elek- tronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu metalowego może spowodo- wać zagrożenie elektryczne. GDR 10,8 V-EC: Montaż oprzyrządowania (narzędzia pomocniczego) (zob.rys.B) Pociągnąć tuleję zaryglowania 2 do przodu, wsunąć narzędzie robocze do oporu do uchwytu narzędziowego 1, a następnie zwolnić tuleję 2, aby zablokować narzędzie robocze. Końcówki wkręcające 15 można mocować stosując uniwer- salny uchwyt na końcówki z zatrzaskiem kulkowym 14. Wyjmowanie oprzyrządowania (narzędzia pomocnicze- go) Pociągnąć tuleję ryglującą 2 do przodu i wyjąć narzędzie robo- cze. GDS10,8V-EC: (zob.rys.C) Mocując narzędzie robocze, należy zwrócić uwagę na prawidłowe i bezpieczne jego osadzenie na uchwycie narzędziowym. Jeżeli narzędzie robocze nie jest właści- wie zamocowane na uchwycie narzędziowym, może dojść do jego obluzowania się podczas procesu wkręcania. Nasunąć narzędzie robocze 16 na trzpień kwadratowy uchwy- tu narzędziowego 1. Ze względów systemowym narzędzie robocze 16 osadzone jest na uchwycie narzędziowym 1 tak, aby miało ono nieco lu- zu; fakt ten nie ma żadnego wpływu na funkcjonowanie elek- tronarzędzia ani na bezpieczeństwo pracy. Praca Sposób funkcjonowania Uchwyt montażu końcówek 1 wraz z końcówką roboczą napę- dzany jest silnikiem elektrycznym przez przekładnię i mecha- nizm udarowy. Proces pracy dzieli się na dwie fazy: Wkręcanie i dokręcanie (mechanizm udarowy w akcji). Uruchomienie mechanizmu udarowego wywoływane jest utknięciem śruby, stanowiącym obciążenie dla silnika. Me- chanizm udarowy zamienia w ten sposób siłę silnika w równo- mierne udary obrotowe. Przy wykręcaniu śrub proces ten przebiega w odwrotnej kolejności. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2221-001.book Page 89 Monday, February 16, 2015 11:15 AM90 | Polski 2 609 141 152 | (16.2.15) Bosch Power Tools Uruchamianie Włożenie akumulatora Ustawić przełącznik zmiany kierunku obrotów 9 w pozycji środkowej, aby zabezpieczyć elektronarzędzie przed nieza- mierzonym włączeniem. Wsunąć naładowany akumulator 8 od przodu do podstawy elektronarzędzia, aż do jego zaryglowania w podstawie. Ustawianie kierunku obrotów (zob. rys. D) Przełącznikiem obrotów 9 można zmienić kierunek obrotów elektronarzędzia. Przy wciśniętym włączniku/wyłączniku 10 jest to jednak niemożliwe. Bieg w prawo: Aby wkręcić śrubę lub dokręcić nakrętkę, na- leży wcisnąć przełącznik kierunku obrotów 9 w lewą stronę, aż do oporu. Bieg w lewo: W celu zwolnienia lub wykręcenia śrub i nakrętek nacisnąć przełącznik kierunku obrotów 9 w prawo do oporu. Włączanie/wyłączanie W celu włączenia elektronarzędzia nacisnąć włącznik/wy- łącznik 10 i przytrzymać w tej pozycji. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy- łącznik 10. Aby zaoszczędzić energię elektryczną, elektronarzędzie nale- ży włączać tylko wówczas, gdy jest ono używane. Ustawianie prędkości obrotowej Prędkość obrotowa włączonego elektronarzędzia może być regulowana bezstopniowo, w zależności od siły nacisku na włącznik/wyłącznik 10. Lekki nacisk na włącznik/wyłącznik 10 oznacza niską pręd- kość obrotową. Wraz ze zwiększającym się naciskiem pręd- kość obrotowa rośnie. Wybór wstępnej prędkości obrotowej/ilości udarów Za pomocą przycisku 6 można dokonać wyboru pożądanej prędkości obrotowej/udarowej w trzech 2 stopniach. Przy- cisk 6 należy wcisnąć tyle razy, aż żądany stopień ustawienia zostanie zasygnalizowany na wskaźniku prędkości obrotowej

5. Wybrane ustawienie zostanie zapisane.

Wymagana prędkość obrotowa/ilość udarów uzależniona jest od obrabianego materiału i warunków pracy i można ją wykryć przeprowadzając próbę praktyczną. Włączanie/wyłączanie lampy „PowerLight“ W celu uruchomienia lampy 3 należy wcisnąć przycisk 4. W celu 3 wyłączenia należy ponownie wcisnąć przycisk 4. Wskaźnik stanu naładowania akumulatora Wskaźnik naładowania akumulatora 11, składający się trzech zielonych diód LED, pokazuje przez kilka sekund przy poło- wicznie lub całkowicie wciśniętym włączniku/wyłączniku 10 stopień naładowania akumulatora. Zabezpieczenie przed przegrzaniem Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie da się przeciążyć. Jeżeli obciążenie jest zbyt duże lub jeżeli przekroczona zostaje dozwolona temperatura akumulatora dochodzi do automatycznego zredukowania mocy wyjściowej lub automatycznego wyłączenia elektronarzędzia. Elektrona- rzędzie pracuje z pełną mocą dopiero po ponownym osiągnię- ciu dopuszczalnej temperatury akumulatora. Wskazówki dotyczące pracy Nie należy przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby. Moment obrotowy uzależniony jest od czasu trwania udaru. Maksymalnie osiągnięty moment obrotowy wynika ze wszyst- kich osiągniętych przez ruchy udarowe pojedynczych momen- tów obrotowych. Maksymalny moment obrotowy może zostać osiągnięty po udarze trwającym 6–10 sekund. Po tym czasie moment dokręcania podwyższa się już tylko minimalnie. Czas trwania udaru należy ustalić oddzielnie dla każdego wy- maganego momentu obrotowego dokręcania. Rzeczywiście osiągnięty moment obrotowy dokręcania należy stale kontro- lować za pomocą klucza dynamometrycznego. Połączenia śrubowe twarde, sprężynujące lub miękkie Momenty obrotowe osiągnięte w jednym cyklu udarów i po- mierzone podczas próbnego wkręcania należy nanieść do dia- gramu – w efekcie otrzyma się krzywą przebiegu momentu obrotowego. Wysokość krzywej odpowiada maksymalnemu momentowi obrotowemu, a jej nachylenie odpowiada czaso- wi, w jakim zostanie on osiągnięty. Przebieg momentu obrotowego zależny jest od następują- cych czynników: – Wytrzymałość śrub/nakrętek – Rodzaj podłoża (podkładka, sprężyna talerzowa, uszczel- ka) – Wytrzymałość materiału przeznaczonego do ześrubowa- nia – Ilość/rodzaj smaru na połączeniu śrubowym Zgodnie z powyższym rozróżnić można następujące rodzaje połączeń: – Osadzenie twarde ma miejsce w przypadku łączenia me- talu z metalem przy użyciu podkładek. Po stosunkowo krótkim czasie udaru osiągany jest maksymalny moment obrotowy (stromy przebieg krzywej charakterystycznej). Zbyt długi czas udaru szkodzi tylko maszynie. – Osadzenie sprężynujące ma miejsce, gdy łączony jest metal z metalem, jednak przy użyciu podkładek spręży- stych, sprężyn talerzowych, rozpórek lub śrub/nakrętek z gniazdem stożkowym, a także przy zastosowaniu przedłu- żek. – Osadzenie miękkie ma miejsce w przypadku łączenia np. metalu z drewnem lub w przypadku podłożenia podkładki ołowiowej lub z włókniny. W przypadku połączeń sprężynowych lub miękkich, maksy- malny moment obrotowy dokręcania jest mniejszy niż w przy- padku połączeń twardych. Konieczny jest też zdecydowanie dłuższy czas udaru. Wskaźnik LED Pojemność Światło ciągłe 3 x zielone ≥ 2/3 Światło ciągłe 2 x zielone ≥ 1/3 Światło ciągłe 1 x zielone < 1/3 Światło migające 1 x zielone Rezerwa OBJ_BUCH-2221-001.book Page 90 Monday, February 16, 2015 11:15 AMPolski | 91 Bosch Power Tools 2 609 141 152 | (16.2.15) Wartości dla maksymalnych momentów obrotowych dokręcania śrub Wartości podane w Nm, obliczone z pola przekroju śruby; wykorzystanie granicy plastyczności w 90 % (przy współczynniku tar- cia μ tot. = 0,12). Konieczna jest stała kontrola momentu dokręcania za pomocą klucza dynamometrycznego. Wskazówki Przed wkręcaniem większych, dłuższych śrub do twardego materiału, zaleca się dokonanie nawiercenia na ok.

dłu- gości śruby, o średnicy równej średnicy gwinta śruby. Wskazówka: Należy uważać, aby do obudowy ładowarki nie dostały się żadne opiłki metalowe. Klips do paska (zob. rys. E) Za pomocą klipsa 17 można zawiesić elektronarzędzie na przykład na pasku. Dzięki temu obie ręce są wolne, a elektro- narzędzie znajduje się w zasięgu ręki. Kolorowy klips (zob.rys.F) Za pomocą kolorowego klipsa 18 możliwe jest indywidualne oznaczanie elektronarzędzia. Wskazówki dotyczące optymalnego obchodzenia się z akumulatorem Akumulator należy chronić przed wilgocią i wodą. Akumulator należy przechowywać wyłącznie w temperaturze od –20 °C do 50 °C. Nie wolno pozostawiać akumulatora np. latem w samochodzie. Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka. Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy. Przestrzegać wskazówek dotyczących usuwania odpadów. Konserwacja i serwis Konserwacja i czyszczenie Przed wszystkimi pracami przy elektronarzędziu (np. dogląd, wymiana narzędzi itd.) jak i przed jego trans- portem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obra- żeń. Aby zapewnić bezpieczną i wydajną pracę, elektrona- rzędzie i szczeliny wentylacyjne należy utrzymywać w czystości. Obsługa klienta oraz doradztwo dotyczące użyt- kowania W punkcie obsługi klienta można uzyskać odpowiedzi na pyta- nia dotyczące napraw i konserwacji nabytego produktu, a tak- że dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć rów- nież pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10-cyfrowego numeru kata- logowego elektronarzędzia zgodnie z danymi na tabliczce zna- mionowej. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły do- tyczące usług serwisowych online. Tel.: [phone] Faks: 22 7154441 E-Mail: [e-mail] Infolinia Działu Elektronarzędzi: 801 100900 (w cenie połączenia lokalnego) E-Mail: [e-mail] www.bosch.pl Transport Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport dro- gą powietrzną lub za pośrednictwem firmy spedycyjnej) nale- ży dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych. Klasy wytrzymałości wg DIN 267 Śruby standardowe Śruby wysokiej wytrzy- małości z naprężeniem wstępnym
