| Znamka | Bosch |
| Model | GDR 10 8 V-EC Professional |
| Vrsta izdelka | Brezžični udarni vijačnik |
| Nazivna napetost | 10,8 V |
| Hitrost prostega teka | Nastavitev 1: 0 - 1200 min⁻¹ Nastavitev 2: 0 - 2600 min⁻¹ |
| Število udarcev | Nastavitev 1: 0 - 2700 min⁻¹ Nastavitev 2: 0 - 3100 min⁻¹ |
| Največji navor (trdo vijačenje) | 110 Nm (po ISO 5393) |
| Največji premer vijaka | 8 mm |
| Vpenjalni nastavek | 1/4" notranji šesterokotnik |
| Teža (v skladu z EPTA 01/2003) | 0,9 kg |
| Napajanje | Litij-ionska baterija 10,8 V (modeli GBA 10,8V) |
| Združljivi polnilniki | Serija AL 11.. |
| Delovno temperaturno območje | -20 °C do +50 °C |
| Temperaturno območje polnjenja | 0 °C do +45 °C |
| Raven zvočnega tlaka | 87 dB(A) (negotovost K=3 dB) |
| Raven zvočne moči | 98 dB(A) (negotovost K=3 dB) |
| Vibracije (vijačenje vijakov/matic) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Glavne funkcije | Vijačenje in odvijačenje, privijanje in odvijanje matic, 2 prednastavljivi hitrosti, lučka PowerLight, zaščitna zaustavitev ECP |
| Varnost | Preberite opozorila, nosite zaščito sluha, uporabljajte rokavice, vzdržujte delovno območje čisto |
| Vzdrževanje in čiščenje | Redno čistite prezračevalne odprtine z mehko krtačo; pred vsakim vzdrževanjem odstranite baterijo |
| Nadomestni deli in možnost popravila | Obrnite se na Bosch servis (Francija: 0811 360122) ali naročite na spletu na bosch-pt.fr |
| Priložena oprema | Dvojni nastavek, univerzalni nosilec nastavka, pasna sponka, barvna sponka (odvisno od različice) |
Pogosto zastavljena vprašanja - GDR 10 8 V-EC Professional BOSCH
Vprašanja uporabnikov o GDR 10 8 V-EC Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vijačnik v formatu PDF brezplačno! Poiščite svoja navodila GDR 10 8 V-EC Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GDR 10 8 V-EC Professional znamke BOSCH.
NAVODILA ZA UPORABO GDR 10 8 V-EC Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač nesme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Ne promenjeni utikači i odgovarajuće utičnice smanjuju rizik električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao cevi, grejanja, šporet i rashladni ormani. Postoji povećani rizik od električnog udara ako je Vaše telo uzemljeno.
Držite aparat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
▶ Ne nosite električni alat za kabl, ne vešajte ga ili ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili delova aparata koji se pokreću. Oštećeni ili uvrnuti kablovi povećavaju rizik električnog udara.
Ako sa električnim alatom radite u prirodi, upotrebljavajte samo produžne kablove koji su pogodni za spoljnu upotrebu. Upotreba produžnog kabla uzemljenog za spoljnu upotrebu smanjuje rizik od električnog udara.
Ako rad električnog alata ne može da se izbegne u vlažnoj okolini, koristite prekidač strujne zaštite pri kvaru. Upotreba prekidača strujne zaštite pri kvaru smanjuje rizik od električnog udara.
Sigurnost osoblja
Budite pažljivi, pazite na to, šta radite i idite razumno na posao sa Vašim električnim alatom. Ne koristite električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Momenat nepažnje kod upotrebe električnog alata može voditi ozbiljnim povredama.
▶ Nosite ličnu zaštitnu opremu i uvek zaštitne naočare. Nošenje lične zaštitne opreme, kao maske za prašinu, sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštitu za sluh, zavisno od vrste i upotrebe električnog alata, smanjuju rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je električni alat isključen, pre nego što ga priključite na struju i/ili na akumulator, uzmete ga ili nosite. Ako prilikom nošenja električnog alata držite prst na prekidaču ili aparat uključen priključujete na struju, može ovo voditi nesrećama.
Uklonite alate za podešavanje ili ključeve za zavrtnje, pre nego što uključite električni alat. Neki alat ili ključ koji se nalazi u rotirajućem delu aparata, može voditi nesrećama.
Izbegavajte nenormalno držanje tela. Pobrinite se uvek da stabilno stojite i održavajte u svako doba ravnotežu. Na taj način možete bolje kontrolisati električni alat u neočekivanim situacijama.
▶ Nosite pogodnu odeću. Ne nosite široku odeću ili nakit. Držite kosu, odeću i rukavice dalje od pokretnih delova. Opušteno odelo, dugu kosu ili nakit mogu zahvatiti rotirajući delovi.
Srpski | 153
Ako mogu da se montiraju uredjaji za usisavanje i skupljanje prašine, uverite se da li su priključeni i upotrebljeni kako treba. Upotreba usisavanja prašine može smanjiti opasnosti od prašine.
Brižljiva upotreba i ophodjenje sa električnim alatima
▶ Ne preopterećujte aparat. Upotrebljavajte za Vaš posao električni alat odredjen za to. Sa odgovarajućim električnim alatom radite bolje i sigurnije u navedenom području rada.
▶ Ne koristite nikakav električni alat čiji je prekidač u kvaru. Električni alat koji se ne može više uključiti ili isključiti, je opasan i mora se popraviti.
- Izvucite utikač iz utičnice i/ili uklonite akumulator pre nego što preduzmete podešavanja na aparatu, promenu delova pribora ili ostavite aparat. Ova mera opreza sprečava nenameran start električnog alata.
▶ Čuvajte nekorišcene električne alate izvan dometa dece. Ne dozvoljavajte korišcenje aparata osobama koje ne poznaju aparat ili nisu pročitale ova uputstva. Električni alati su opasni, kada ih koriste neiskusne osobe.
Održavajte brižljivo električni alat. Kontrolišite da li pokretni delovi aparata besprekorno funkcionisu i ne „lepe“, da li su delovi polomljeni ili su tako oštećeni da je oštećena funkcija električnog alata. Popravite ove oštećene delove pre upotrebe. Mnoge nesreće imaju svoje uzroke u loše održavanim električnim alatima.
Održavajte alate za sečenja oštre i čiste. Brižljivo održavani alati za sečenja sa oštrim ivicama manje „slepljuju“ i lakše se vode.
Upotrebljavajte električni alat, pribor, alate koji se umeću itd. prema ovim uputstvima. Obratite pažnju pritom na uslove rada i posao koji morate obaviti.
Upotreba električnih alata za druge namene koje nisu predvidjene, može voditi opasnim situacijama.
Brižljivo ophodjenje i upotreba akku-alata
Punite akku samo u aparatima za punjenje, koje je preporučio proizvodjač. Za aparat za punjenje koji je pogodan za odredjenu vrstu baterija, postoji opasnost od požara, ako se upotrebljava sa drugim baterijama.
Upotrebljavajte samo akku predvidjene za to u električnim alatima. Upotreba drugih baterija može voditi povredama i požaru.
Držite ne korišćeni akku dalje od kancelarijskih spajalica, novčića, ključeva, eksera, zavrtanja ili drugih malih metalnih predmeta, koji mogu prouzrokovati premošćavanje kontakata. Kratak spoj izmeđju kontakata baterije može imati za posledicu opekotine ili vatru.
Kod pogrešne primene može tečnost da izadje iz akku. Izbegavajte kontakt sa njom. Kod slučajnog kontakta isperite sa vodom. Ako tečnost dospe u oči, iskoristite i dodatnu lekarsku pomoć. Tečnost baterije koja izlazi može voditi nadražajima koje ili opekotinama.
Servisi

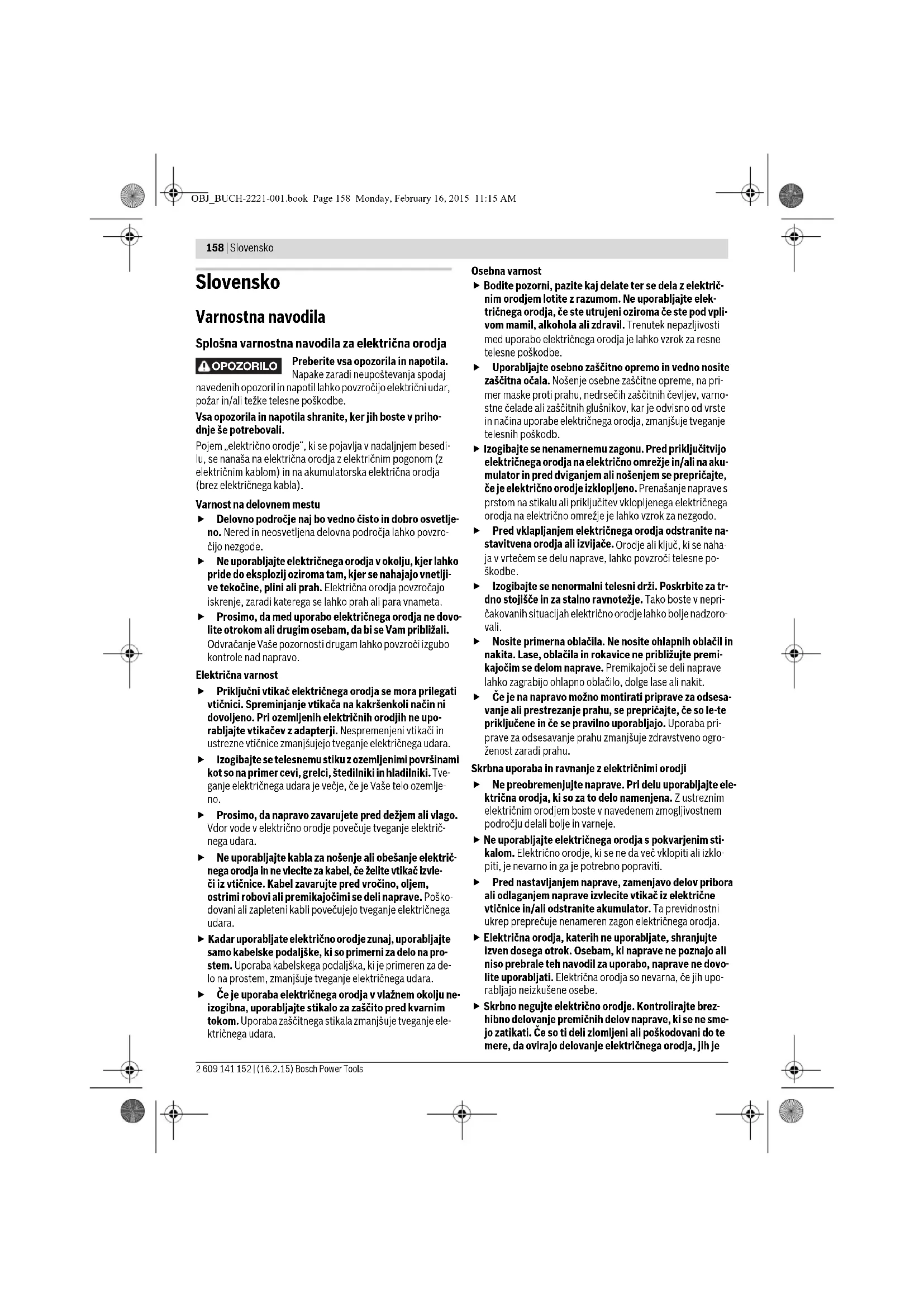

Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj
navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.
Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
▶ Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetljive tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
▶ Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.
Električna varnost
Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
- Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, če je Vaše telo ozemlje-no.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povećuje tveganje električnega udara.
Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.
Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, če je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se naha- ja v vrtečem se delu naprave, lahko povzroči telesne po- škodbe.
Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoći se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.
Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, će so le-te priključene in će se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.
Skrbna uporaba in ravnanje z električnimi orodji
▶ Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
▶ Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.
Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
▶ Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je
Slovensko | 159
potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upošte- vajte delovne pogoje in dejavnost, ki jo boste opravlja- li. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko priveđe do nevarnih situacij.
Skrbno ravnanje in uporaba akumulatorskih orodij
Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.
V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
Servisiranje
▶ Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.
Varnostna navodila za udarni vijačnik
Električno orodje smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vijak pride v stik s skritimi omrežnimi napeljavami. Stik vijaka in napeljave, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
- Akumulatorsko baterijo uporabljajte le v povezavi z vašim izdelkom Bosch. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.
Uporaba v skladu z namenom
Električno orodje je namenjeno za odvijanje in privijanje vijakov in privijanje in odvijanje matic v navedenih dimenzijskih področjih.
Lučka na električnem orodju osvetljuje neposredno delovno območje električnega orodja in ni primerna za razsvetljavo v gospodinjstvu.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
4 Tipka za svetilko „Power Light“
5 Prikaz števila vrtljajev
6 Tipka za elektronsko predizbiro števila vrtljajev
7 Deblokirna tipka akumulatorske baterije
8 Akumulatorska baterija
9 Preklopno stikalo smeri vrtenja
10 Vklopno/izklopno stikalo
11 Prikaz napolnjenosti akumulatorske baterije
12 Ročaj (izolirana površina ročaja)
13 Dvojni nastavek*
14 Univerzalno držalo za bit*
Podatki o hrupu/vibracijah
Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-2.
Nivo hrupa naprave po vrednotenju A tipično znaša: nivo zvočnega tlaka 87 dB(A); nivo jakosti hrupa 98 dB(A). Neza-nesljivost meritve K=3 dB.
Nosite zaščitne glušnike!
Skupne vrednosti vibracij a_h (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60745-2-2:
Privijanje vijakov in matic maksimalne dovoljene velikosti: a_h=10.5 m/s^2 , K=1.5 m/s ^2 .
Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami.
Naveden nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
Izjava o skladnosti
CE
Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z vsemi relevantnimi določili direktiv 2009/125/ES (uredba 1194/2012), 2011/65/EU, do 19. aprila 2016: 2004/108/ES, od 20. aprila 2016: 2014/30/EU, 2006/42/ES, vključno z njihovimi spremembami in ustreza naslednjim normam:
EN 60745-1, EN 60745-2-2.
Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Odstranitev akumulatorske baterije (glejte sliko A)
▶ Uporabljajte samo polnilnike, ki so navedeni na strani s priborom. Samo ti polnilniki so usklajeni z litijevo-ionskim akumulatorjem na Vašem električnem orodju.
Slovensko | 161
Opozorilo: Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v vklopljeni polnilni napravi.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.
Litijevo-ionski akumulator je s sistemom „Electronic Cell Protection (ECP)” zaščiten pred popolnim izpraznjenjem. Pri izpraznjenem akumulatorju se električno orodje s pomočjo zaščitnega stikala izklopi: vstavno orodje se ne premika več.
▶ Po samodejnem izklapljanju električnega orodja ne pritiskajte vklopno/izklopnega stikala. Akumulatorska baterija se lahko poškoduje.
Odstranitev akumulatorske baterije 8 pritisnite deblokirni tipki 7 in potegnite akumulator v smeri navzdol iz električnega orodja. Ne delajte s silo.
Upoštevajte navodila za odstranjevanje odsluženih naprav.
Zamenjava orodja
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Prezračevalne reže Vašega električnega orodja morate redno čistiti. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost.
GDR 10,8 V-EC:
Vstavljanje orodja (glejte sliko B)
Povlecite blokirni tulec 2 naprej, potisnite vstavno orodje do konca v prijemalo orodja 1, nato pa blokirni tulec 2 spustite – vstavno orodje je blokirano.
Vijačne bite 15 lahko vstavite z univerzalnim držalom s kroglično zaskočko 14.
Odstranitev vstavnega orodja
Povlecite blokirni tulec 2 naprej in odstranite vstavno orodje.
▶ Pri nameščanju vstavnega orodja pazite na to, da bo varno nasedlo na prijemalu orodja. Če vstavno orodje ni varno povezano s prijemalom orodja, se lahko med postokom vijačenja sprosti.
Potisnite vsadno orodje 16 na štirirobno prijemalo orodja 1. Sistemsko pogojeno naseda vstavno orodje 16 z nekoliko zračnosti na prijemalu orodja 1; to ne vpliva na njegovo funkcionalnost/varnost.
Delovanje
Način delovanja
Prijemalo za orodje 1 z vstavnim orodjem preko gonila in udarnega mehanizma poganja elektro motor.
Delovni postopek je razdeljen v dve fazi:
Vijačenje in zategovanje (udarni mehanizem aktiven).
Udarni mehanizem se aktivira takoj, ko je vijačni spoj privit in je motor obremenjen. Udarni mehanizem tako moč motorja pretvarja v enakomerne vrtilne udarce. Pri odvijanju vijakov ali matic ta postopek poteka v obratnem smislu.
Zagon
Namestitev akumulatorske baterije
Nastavite preklopno stikalo smeri vrtenja 9 v srednji položaj in s tem zavarujte električno orodje pred nenamernim vklopom. Potisnite akumulatorsko baterijo 8 od spredaj v nogo električnega orodja tako daleč, da varno zaskoči.
Nastavitev smeri vrtenja (glejte sliko D)
S stikalom za preklop smeri vrtenja 9 lahko spreminjate smer vrtenja električnega orodja. Pri pritisnjenem vklopno/izklopnem stikalu 10 spreminjanje smeri vrtenja ni možno.
Vrtenje v desno: Za privijanje vijakov in zategovanje matic pritisnite stikalo za preklop smeri vrtenja 9 do konca v levo.
Vrtenje v levo: Za popuščanje oziroma odvijanje vijakov in matic pritisnite stikalo za preklop smeri vrtenja 9 do konca v desno.
Vklop/izklop
Za zagon električnega orodja pritisnite vklopno/izklopno stikalo 10 in ga držite pritisnjenega.
Za izklop električnega orodja vklopno/izklopno stikalo 10 spustite.
Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.
Nastavitev števila vrtljajev
Število vrtljajev vklopljenega električnega orodja lahko brezstopenjsko regulirate, kar je odvisno od tega, kako globoko ste pritisnili vklopno/izklopno stikalo 10.
Rahel pritisk na vklopno/izklopno stikalo 10 ima za posledico nizko število vrtljajev. Z vse močnejšim pritiskanjem stikala se število vrtljajev povečuje.
Predizbira števila vrtljajev/števila udarcev
S tipko 6 lahko v 2 stopnjah vnaprej izberete potrebno število vrtljajev/udarcev. Tipko 6 pritiskajte, dokler se želena nastavitev ne prikaže na prikazovalniku števila vrtljajev 5. Izbrana nastavitev se shrani.
Ustrezno število vrtljajev/število udarcev je odvisno od obde- lovanca in od delovnih pogojev, ugotovite pa ga lahko s prak- tičnim preizkusom.
Vklop/izklop svetilke „PowerLight“
Za uporabo svetilke 3 pritisnite tipko 4. Če želite svetilko 3 izklopiti, znova pritisnite tipko 4.
Prikaz napolnjenosti akumulatorske baterije
Prikaz napolnjenosti akumulatorja 11 pokaže pri napol ali popolnoma pritisnjenem vklopnem/izklopnem stikalu 10 za nekaj sekund stanje napolnjenosti akumulatorja in se sestoji iz 3 zelenih LED diod.
162 | Slovensko
LED Kapaciteta
Trajno sveti 3 x zelena ≥ 2/3
Trajno sveti 2 x zelena ≥ 1/3
Trajno sveti 1 x zelena < 1/3
Utripajoča luč 1 x zelena Rezerva
Preobremenitvena zaščita, ki deluje odvisno od temperature
Električnega orodja pri uporabi v skladu z namembnostjo ni mogoče preobremeniti. Pri preveliki obremenitvi ali neupoštevanju dovoljenega območja temperature akumulatorske baterije se izhodna moč zmanjša ali pa se električno orodje izključi. Šele ko je dosežena dovoljena temperatura akumulatorske baterije, električno orodje deluje s polno izhodno močjo.
Navodila za delo
Električno orodje lahko postavite na matico/vijak samo v izklopljenem stanju. Vrteče se električno orodje lahko zdrsne.
Zatezni moment je odvisen od trajanja udarjanja. Maksimalni zatezni moment je rezultat posameznih zateznih momentov, ki nastanejo s posameznimi udarci. Maksimalni zatezni moment dosežete po 6–10 skundah udarjanja. Po tem času se zatezni moment samo še minimalno povećuje.
Trajanje udarjanja je treba izračunati za vsak potreben zatezni moment. Stvarno dosežen zatezni moment vedno preverite z momentnim ključem.
Vijačni spoji s trdim, elastičnim in mehkim nasedanjem vi-jaka
Če poskusno izmerimo zatezne momente enega zaporedja udarcev in jih prenesemo v diagram, dobimo krivuljo enega poteka zateznega momenta. Višina krivulje ustreza zateznemu momentu, ki ga lahko dosežemo, njena strmina pa pove, v kakšnem času je bil ta zatezni moment dosežen.
Potek zateznega momenta je odvisen od naslednjih faktorjev:
- trdnosti vijakov/matic
- vrste podlage (plošča, ploščata vzmet, tesnilo)
- trdnosti materiala, ki ga vijačimo
- mazalne razmere na vijačnem spoju
Temu strezno sledijo naslednji primeri uporabe:
- Trdo nasedanje pri privijanju kovine na kovino ob uporabi podložk. Po relativno kratkem času udarjanja je dosežen maksimalni zatezni moment (strm potek karakteristike). Nepotrebno dolgo udarjanje samo škodi stroju.
- Elastično nasedanje pri privijanju kovine na kovino, vendar ob uporabi vzmetnih prstanov, ploščatih vzmeti, stoječih svornikov ali vijakov/matic s koničnim nasedanjem in pri uporabi podaljškov.
- Mehko nasedanje pri privijanju na primer kovine na les ali će za podlago uporabljate svinčene ali vlaknaste plošče.
Pri elastičnem oziroma mehkem nasedanju je maksimalni zatezni moment manjši kot pri trdem nasedanju. Prav tako je potreben bistveno daljši čas udarjanja.
Orientacijske vrednosti za maksimalne zatezne momente vijakov
Podatki v Nm, izračunani iz prereza napetosti; izkoristek meje elastičnosti 90 % (pri koeficientu trenja _skup. = 0,12 ). Zaradi kontrole je treba zatezni moment vedno preveriti z momentnim ključem.
| Razredi trdnosti po DIN 267 | Standardni vijaki Zelo trdni vijaki | ||||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Drobni nasveti
Pred privijanjem večjih, daljših vijakov v trde materiale najprej opravite predhodno vrtanje z osnovnim premerom navoja in sicer v globini približno ^2/_3 dolžine vijaka.
Opozorilo: Pazite na to, da v kovinski delčki ne prodrejo v električno orodje.
Zanka za obešanje (glejte sliko E)
Z zanko za obešanje 17 lahko električno orodje obesite na primer za pas. Na ta način boste imeli prosti obe roki, električno orodje pa bo dosegljivo v vsakem trenutku.
Barvna sponka (glejte sliko F)
Z barvno sponko 18 lahko posamezno označite električno orodje.
Opozorila za optimalno uporabo akumulatorske baterije
Akumulatorsko baterijo morate zavarovati pred vlago in vodo. Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne pustite, da bi akumulatorska baterija obležala v avtomobilu.
Zračne reže akumulatorske baterije občasno očistite z mehkim, čistim in suhim čopičem.
Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati.
Upoštevajte navodila za odstranjevanje odsluženih naprav.
Hrvatski | 163
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Električno orodje in prezračevalne reže naj bodo vedno čistl, kar bo zagotovilo dobro in varno delo.
Servis in svetovanje o uporabi
Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:
www.bosch-pt.com
Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pri bora.
V primeru dodatnih vprašanj in pri naročanju nadomestnih delov brezpogojno navedite 10-mestno številko artikla, ki je navedena na tipski ploščici naprave.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel.: (01) 519 4205
Fax: (01) 519 3407
Transport
Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnih pogojev transportina na cesti. Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno nujno vključen strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, će je ohišje nepoškodovano. Prelepite odprte kontakte in zapakirajte akumulatorske baterije tako, da se v embalaži ne premika.
Prosimo upoštevajte tudi morebitne druge nacionalne predpi- se.
Odlaganje
Električna orodja, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.
Akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!
Samo za države EU:
V skladu z Direktivo 2012/19/EU se morajo električna orodja, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.
Akumulatorji/baterije:
