| Značka | Bosch |
| Model | GDR 10 8 V-EC Professional |
| Typ produktu | Bezdrôtový rázový uťahovák |
| Menovité napätie | 10,8 V |
| Voľnobežné otáčky | Nastavenie 1: 0 - 1200 ot/min Nastavenie 2: 0 - 2600 ot/min |
| Počet úderov | Nastavenie 1: 0 - 2700 min⁻¹ Nastavenie 2: 0 - 3100 min⁻¹ |
| Maximálny krútiaci moment (tvrdé skrutkovanie) | 110 Nm (podľa ISO 5393) |
| Maximálny priemer skrutky | 8 mm |
| Upínanie nástroja | 1/4" vnútorný šesťhran |
| Hmotnosť (podľa EPTA 01/2003) | 0,9 kg |
| Napájanie | Lítium-iónová batéria 10,8 V (modely GBA 10,8V) |
| Kompatibilné nabíjačky | Séria AL 11.. |
| Rozsah prevádzkových teplôt | -20 °C až +50 °C |
| Rozsah teplôt nabíjania | 0 °C až +45 °C |
| Hladina akustického tlaku | 87 dB(A) (neistota K=3 dB) |
| Hladina akustickej intenzity | 98 dB(A) (neistota K=3 dB) |
| Vibrácie (uťahovanie skrutiek/matíc) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Hlavné funkcie | Skrutkovanie a odskrutkovanie, uťahovanie a povoľovanie matíc, 2 prednastaviteľné rýchlosti, lampa PowerLight, ochranné vypnutie ECP |
| Bezpečnosť | Prečítajte si varovania, noste ochranu sluchu, používajte rukavice, udržujte pracovnú oblasť čistú |
| Údržba a čistenie | Pravidelne čistite vetracie otvory mäkkou kefkou; pred údržbou vyberte batériu |
| Náhradné diely a opraviteľnosť | Kontaktujte servis Bosch (Francúzsko: 0811 360122) alebo objednajte online na bosch-pt.fr |
| Dodávané príslušenstvo | Dvojitý nástavec, univerzálny držiak nástavcov, pracka na opasok, farebná spona (podľa verzie) |
Často kladené otázky - GDR 10 8 V-EC Professional BOSCH
Otázky používateľov k GDR 10 8 V-EC Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Skrutkovač vo formáte PDF zadarmo! Nájdite svoj návod GDR 10 8 V-EC Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GDR 10 8 V-EC Professional značky BOSCH.
NÁVOD NA OBSLUHU GDR 10 8 V-EC Professional BOSCH
Odejmutí akumulátoru (pozri obr. A)

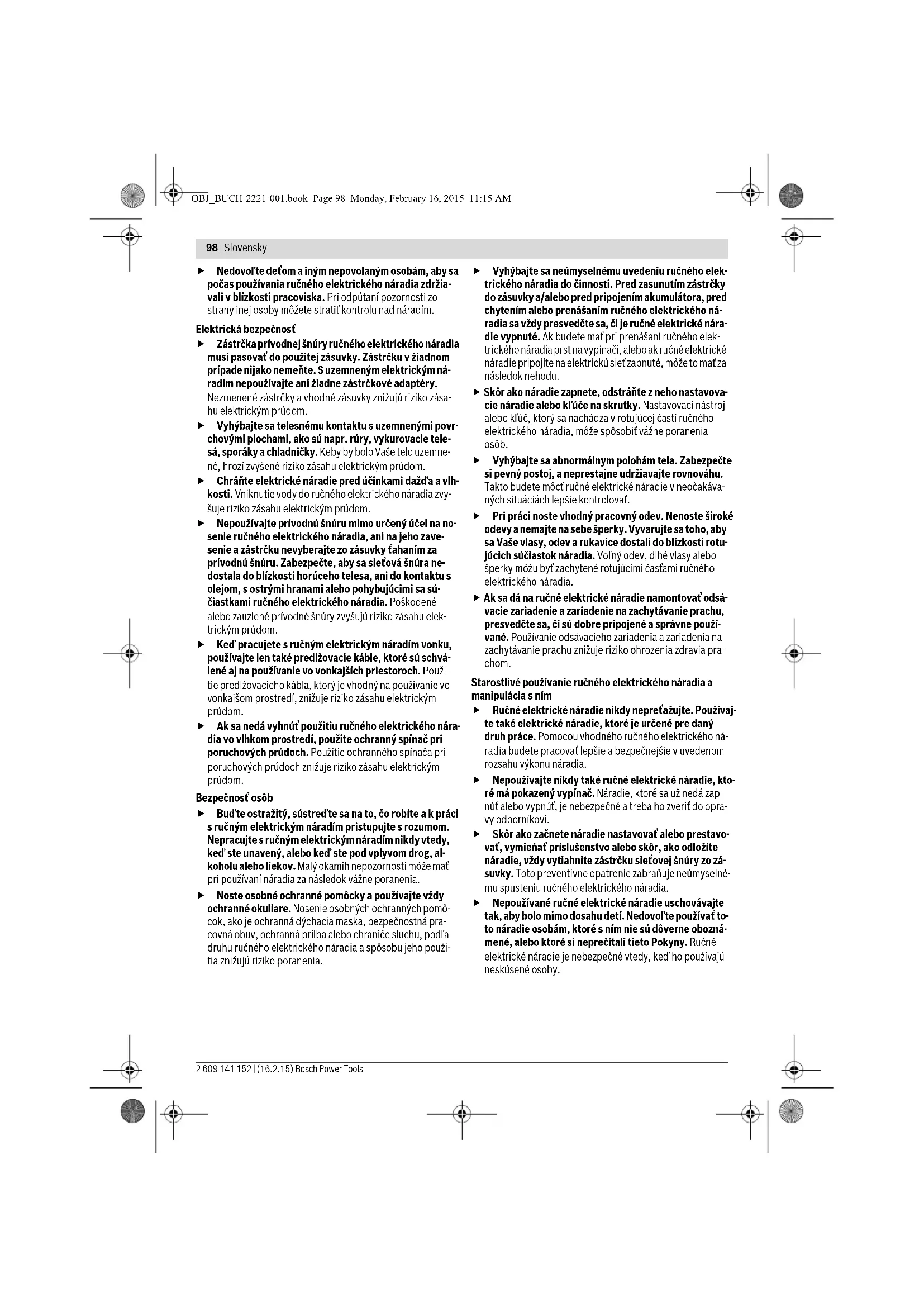

Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie
dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím.
Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
▶ Chráňte elektrické náradie pred účinkami dažďa a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.
Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Bezpečnosť osôb
Budte ostražití, sústreďte sa na to, čo robíte, a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.
Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.
Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo kľúče na skrutky. Nastavovací nástroj alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobiť vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Voľný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Starostlivé používanie ručného elektrického náradia a manipulácia s ním
Ručné elektrické náradie nikdy nepreťažujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto pokyny. Ručné elektrické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby.
Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymeniť. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia. ▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť. Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viesť k nebezpečným situáciám.
Starostlivé používanie akumulátorového ručného elektrického náradia a manipulácia s ním
Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa použije nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru. ▶ Do elektrického náradia používajte len príslušné určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru. Nepoužívané akumulátory neuschovávajte tak, aby mohli prísť do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru. Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte aj lekára. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo popáleniny.
Servisné práce
▶ Ručné elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
Bezpečnostné pokyny pre rázový uťahovač
Držte ručné elektrické náradie len za izolované plochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohla skrutka natrafiť na skryté elektrické vedenia. Kontakt skrutky s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom. Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
▶ Počkajte na úplné zastavenie ručného elektrického náradia, až potom ho odložte. Pracovný nástroj sa môže zaseknúť a môže zapríčiniť stratu kontroly nad ručným elektrickým náradím. - Akumulátor neotvárajte. Hrozí nebezpečenstvo skratovania.
Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevoľnosti vyhľadajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty. Používajte tento akumulátor iba spolu s Vaším výrobkom Bosch. Len takýmto spôsobom bude akumulátor chránený pred nebezpečným preťažením. - Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť k skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať.
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie.
Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie.
Používanie podľa určenia
Toto ručné elektrické náradie je v uvedenom rozmerovom rozsahu určené na zaskrutkovávanie a uvoľňovanie skrutiek ako aj na uťahovanie a uvoľňovanie matíc.
Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie elektrického náradia na grafickej strane tohto Návodu na používanie.
1 Upínací mechanizmus 2 Zaistovacia objímka 3 Žiarovka „Power Light“ 4 Tlačidlo osvetlenia „Power Light“ 5 Ukazovateľ otáčok 6 Tlačidlo elektronickej predvoľby otáčok 7 Tlačidlo uvoľnenia aretácie akumulátora 8 Akumulátor
9 Prepínač smeru otáčania
10 Vypínač
11 Indikácia stavu nabitia akumulátora
12 Rukoväť (izolovaná plocha rukoväte)
13 Obojstranný bit*
14 Univerzálny držiak skrutkovacích hrotov*
*Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
| Akumulátorový impulzový skrutkovač | GDR 10,8 V-EC | GDS 10,8 V-EC | |
| Vecné číslo | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Menovité napätie | V= 10,8 10,8 | ||
| Počet voľnobežných obrátok | |||
| – N a s t a v e n i e 1 | min -1 | 0 - 1200 | 0 - 1200 |
| – N a s t a v e n i e 2 | min -1 | 0 - 2600 | 0 - 2600 |
| Frekvencia príklepu | |||
| – N a s t a v e n i e 1 | min -1 | 0 - 2700 | 0 - 2700 |
| – N a s t a v e n i e 2 | min -1 | 0 - 3100 | 0 - 3100 |
| max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393 | Nm 110 115 | ||
| Strojárenské skrutky ∅ | mm | M4 – M12 | M4 – M12 |
| max. skrutkovací priemer | mm | 8 | 8 |
| Sklučovadlo | 1/2" Vnútorný šesthran | ■ 3/8" | |
| Hmotnosť podľa EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Povolená teplota okolia | |||
| – pri nabíjani | °C | 0...+45 | 0...+45 |
| – p r i p r e v ́á prí z keladovaní | °C | -20...+50 | -20...+50 |
| Odporúčané akumulátory | GBA 10,8V ... | GBA 10,8V ... | |
| Odporúčané nabíjačky | AL 11.. | AL 11.. | |
| * obmedzený výkon pri teplote <0 °C | |||
Informácia o hlučnosti/vibráciách
Hodnoty hlučnosti zistené podľa EN 60745-2-2.
Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 60745-2-2: Uťahovanie skrutiek a matíc s maximálnou prípustnou veľkosťou: ah=10,5\ m/s2, K=1,5\ m/s2 .
Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená hladina vibrácií reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Pokiaľ sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohľadniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, keď náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte ďalšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Vyhlásenie o konformite
CE
Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spĺňa všetky príslušné ustanovenia smerníc 2009/125/ES (nariadenie 1194/2012), 2011/65/EÚ, do 19. apríla 2016: 2004/108/ES, od 20. apríla 2016: 2014/30/EÚ, 2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami: EN 60745-1, EN 60745-2-2.
Súbor technickej dokumentácie (2006/42/ES) sa nachádza u:
Slovensky | 101
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, NEMECKO
Henk Becker
Vyberanie akumulátora (pozri obrázok A)
Používajte len tie nabíjačky, ktoré sú uvedené na strane príslušenstva. Len tieto nabíjačky sú konštruované na spoľahlivé nabíjanie lítium-iónových akumulátorov Vášho ručného elektrického náradia.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite.
Lítium-iónové akumulátory možno kedykoľvek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítium-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Keď je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.
Na demontáž akumulátora 8 stlačte uvoľňovacie tlačidlá 7 a vytiahnite akumulátor z ručného elektrického náradia smerom dole. Nepoužívajte pritom neprimeranú silu.
Dodržiavajte pokyny na likvidáciu.
Výmena nástroja
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vtiahne do telesa náradia prach a veľké nahromadenie kovového prachu by mohlo spôsobiť vznik nebezpečného zásahu elektrickým prúdom.
GDR 10,8 V-EC:
Vkladanie pracovného nástroja (pozri obrázok B)
Potiahnite zaisťovaciu objímku 2 smerom dopredu, pracovný nástroj zasuňte až na doraz do upínacieho mechanizmu (skľučovadla) 1 a potom zaisťovaciu objímku 2 opäť uvoľnite, aby ste pracovný nástroj zaaretovali.
Skrutkovacie hroty 15 môžete nasadiť pomocou univerzálneho držiaka skrutkovacích hrotov s guľôčkovou západkou 14.
Demontáž pracovného nástroja
Potiahnite zaisťovaciu objímku 2 smerom dopredu a pracovný nástroj vyberte.
GDS 10,8 V-EC: (pozri obrázok C)
- Pri upínaní pracovného nástroja dávajte pozor na to, aby pracovný nástroj v upínacom mechanizme spoľahlivo sedel. Keď nie je pracovný nástroj spoľahlivo spojený s upínacím mechanizmom (upínacou hlavou), môže sa počas skrutkovania uvoľniť.
Pracovný nástroj 16 nasuňte na štvorhran upínacieho mechanizmu 1.
Systémom náradia je podmienená okolnosť, že pracovný nástroj 16 má trochu vôle v upínacom mechanizme 1; to však nemá žiaden vplyv na funkčnosť ani na bezpečnosť.
Prevádzka
Spôsob činnosti
Upínacia hlava 1 s pracovným nástrojom je poháňaná cez prevodovku a impulzový mechanizmus pomocou elektromotora. Pracovný úkon je rozčlenený do dvoch fáz:
Skrutkovanie a utahovanie (impulzový mechanizmus v činnosti).
Impulzový mechanizmus začína pracovať v okamihu, keď je skrutkové spojenie doskrutkované, a tým sa motor viac zaťaží. Impulzový mechanizmus pritom premieňa silu motora na rovnomerné otočné impulzy. Pri uvoľňovaní skrutiek a matíc sa tento pracovný úkon vykonáva v opačnom poradí.
Uvedenie do prevádzky
Vloženie akumulátora
Prepínač smeru otáčania 9 nastavte do stredovej polohy, aby ste ručné elektrické náradie chránili pred neúmyselným zapnutím.
Zasuňte nabitý akumulátor 8 z prednej strany do pätky ručného elektrického náradia tak, aby sa akumulátor spoľahlivo zaaretoval.
Nastavenie smeru otáčania (pozri obrázok D)
Prepínačom smeru otáčania 9 môžete meniť smer otáčania ručného elektrického náradia. Nie je to však možné vtedy, keď je stlačený vypínač 10.
Pravobežný chod: Na zaskrutkovávanie skrutiek a uťahovanie matíc zatlačte prepínač smeru otáčania 9 doľava až na doraz.
Ľavobežný chod: Na uvoľňovanie, resp. vyskrutkovávanie skrutiek a matíc stlačte prepínač smeru otáčania 9 až na doraz doprava.
Zapínanie/vypínanie
Počet obrátok zapnutého ručného elektrického náradia môžete plynulo regulovať podľa toho, do akej miery stláčate vypínač 10.
Predvoľba počtu obrátok/frekvencie príklepu
Tlačidlom 6 môžete v 2 stupňoch zvoliť potrebné otáčky/potrebný počet príklepov. Stlačte tlačidlo 6 toľkokrát, kým nie je na ukazovateli otáčok 5 signalizované požadované nastavenie. Zvolené nastavenie sa uloží.
Potrebný počet obrátok a frekvencia príklepu závisia od druhu obrábaného materiálu a od pracovných podmienok a dajú sa zistiť na základe praktickej skúšky.
Zapnutie/vypnutie osvetlenia „PowerLight“
Na zapnutie osvetlenia 3 stlačte tlačidlo 4. Na vypnutie osvetlenia 3 znova stlačte tlačidlo 4.
Indikácia stavu nabitia akumulátora
Indikácia stavu nabitia akumulátora 11 ukazuje pri napoly alebo celkom stlačenom vypínači 10 niekoľko sekúnd stav nabitia akumulátora a skladá sa z 3 zelených diód LED.
LED Kapacita
Trvalé svetlo 3 x zelená LED ≥ 2/3
Trvalé svetlo 2 x zelená LED ≥ 1/3
Trvalé svetlo 1 x zelená LED < 1/3
Blikajúce svetlo 1 x zelená LED Rezerva
Tepelne závislá poistka proti preťaženiu
Pri používaní v súlade s určením sa elektrické náradie nemôže preťažovať. Pri príliš intenzívnom zaťažovaní alebo nedodržaní prípustného teplotného rozsahu akumulátora sa zníži výkon alebo sa elektrické náradie vypne. Elektrické náradie sa na plný výkon znova rozbehne až po dosiahnutí prípustnej teploty akumulátora.
Pokyny na používanie
▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknúť.
Krútiaci moment je závislý od doby trvania impulzov. Maximálny dosiahnutý krútiaci moment vyplýva zo súčtu všetkých jednotlivých krútiacich momentov dosiahnutých impulzami. Maximálny krútiaci moment sa dosiahne po trvaní uťahovacích impulzov v trvaní 6–10 sekúnd. Po tejto dobe sa už uťahovací moment zvyšuje iba minimálne.
Dobu trvania uťahovacích impulzov treba zistiť pre každý požadovaný uťahovací moment. Skutočne dosiahnutý uťahovací moment treba v každom prípade zisťovať pomocou momentového kľúča.
Skrutkové spojenia s tvrdým, pružným alebo s mäkkým podkladom
Ako odmeriate krútiace momenty dosiahnuté pri skúške a nanesiete ich do grafu, dostanete krivku priebehu krútiacich momentov. Výška krivky zodpovedá maximálne dosiahnuteľnému krútiacemu momentu, strmosť krivky ukazuje, za aký čas ho možno dosiahnuť.
Priebeh krútiaceho momentu závisí od nasledujúcich faktorov:
- pevnosť skrutiek/matíc
– druh podložky/podkladu (okrúhla podložka, tanierová pružina, tesnenie)
- mazacie pomery skrutkového spoja
Z toho potom vyplývajú nasledujúce prípady použitia:
- Tvrdé spojenie je dané pri skrutkových spojoch kovu na kov s použitím podložiek. Maximálny krútiaci moment sa dosiahne po relatívne krátkom čase rotačných impulzov (strmý priebeh charakteristiky). Zbytočne dlhá doba impulzového uťahovania iba poškodzuje náradie.
- Pružné spojenie je dané pri skrutkových spojoch kovu na kov, avšak s použitím pružných podložiek, tanierových podložiek, svorníkov alebo skrutiek/matíc s kónickým sedlom ako aj pri použití predlžovacích elementov.
- Mäkké spojenie je dané pri skrutkových spojeniach napr. kovu na drevo, alebo pri použití olovených alebo fibrových podložiek ako podkladu.
Pri pružných resp. mäkkých spojeniach je maximálny uťahovací moment menší ako pri tvrdom spojení. Takisto je na dosiahnutie rovnakého uťahovacieho momentu potrebná dlhšia doba impulzového uťahovania.
Orientačné hodnoty na dosiahnutie maximálnych uťahovacích momentov skrutiek
Údaje v Nm, vypočítané z plochy jadra skrutky; využitie hranice prielažnosti 90 % (pri súčiniteli trenia µcelk = 0,12 ). Skutočne dosiahnutý uťahovací moment treba v každom prípade skontrolovať pomocou momentového kľúča.
| Triedy pevnosti podl’a normy DIN 267 | Štandardné skrutky Skrutky s vysokou | pevnost’ou | ||||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | ||
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 | |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 | |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 | |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 | |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 | |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 | |
Tipy
Pred skrutkovaním väčších a dlhších skrutiek do tvrdých materiálov by ste mali vrtákom s priemerom rovným jadru závitu skrutky predvítať otvor do 2/3 dĺžky skrutky.
Upozornenie: Dávajte pozor na to, aby sa do ručného elektrického náradia nedostali žiadne drobné kovové predmety.
Sponka na upnutie na remeň (pozri obrázok E)
Pomocou sponky na upnutie na remeň 17 si môžete zavesiť toto ručné elektrické náradie napr. na opasok. V takom prípade budete mať obe ruky voľné a ručné elektrické náradie budete mať stále v pohotovosti.
Farebná spona (pozri obrázok F)
Pomocou farebnej spony 18 môžete elektrické náradie individuálne označiť.
Pokyny pre optimálne zaobchádzanie s akumulátorom
Chráňte akumulátor pred vlhkosťou a vodou.
Akumulátor skladujte iba pri rozsahu teploty od -20 °C do 50 °C. Nenechávajte napríklad akumulátor v lete položený v automobile.
Občas prečistite vetracie štrbiny akumulátora čistým jemným a suchým štetcom.
Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.
Dodržiavajte pokyny na likvidáciu.
Údržba a servis
Údržba a čistenie
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
- Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:
Tím poradcov Bosch Vám s radosťou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovensko
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení.
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabalte tak, aby sa v obale nemohol posúvať.
Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podľa Európskej smernice 2012/19/EÚ sa musí nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a podľa európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na
recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
Li-Ion:
- ODEJMUTÍ AKUMULÁTORU (POZRI OBR. A)
- TIETO VÝSTRAŽNÉ UPOZORNENIA A BEZPEČNOSTNÉ POKYNY STAROSTLIVO USCHOVAJTE NA BUDÚCE POUŽITIE
- BEZPEČNOSŤ OSÔB
- STAROSTLIVÉ POUŽÍVANIE RUČNÉHO ELEKTRICKÉHO NÁRADIA A MANIPULÁCIA S NÍM
- STAROSTLIVÉ POUŽÍVANIE AKUMULÁTOROVÉHO RUČNÉHO ELEKTRICKÉHO NÁRADIA A MANIPULÁCIA S NÍM
- SERVISNÉ PRÁCE
- BEZPEČNOSTNÉ POKYNY PRE RÁZOVÝ UŤAHOVAČ
- POPIS PRODUKTU A VÝKONU
- POUŽÍVANIE PODĽA URČENIA
- INFORMÁCIA O HLUČNOSTI/VIBRÁCIÁCH
- VYHLÁSENIE O KONFORMITE
- CE
- SLOVENSKY
- VYBERANIE AKUMULÁTORA (POZRI OBRÁZOK A)
- VÝMENA NÁSTROJA
- GDR 10,8 V-EC
- VKLADANIE PRACOVNÉHO NÁSTROJA (POZRI OBRÁZOK B)
- DEMONTÁŽ PRACOVNÉHO NÁSTROJA
- GDS 10,8 V-EC: (POZRI OBRÁZOK C)
- PREVÁDZKA
- SPÔSOB ČINNOSTI
- UVEDENIE DO PREVÁDZKY
- VLOŽENIE AKUMULÁTORA
- NASTAVENIE SMERU OTÁČANIA (POZRI OBRÁZOK D)
- ZAPÍNANIE/VYPÍNANIE
- PREDVOĽBA POČTU OBRÁTOK/FREKVENCIE PRÍKLEPU
- ZAPNUTIE/VYPNUTIE OSVETLENIA „POWERLIGHT
- INDIKÁCIA STAVU NABITIA AKUMULÁTORA
- LED KAPACITA
- TEPELNE ZÁVISLÁ POISTKA PROTI PREŤAŽENIU
- POKYNY NA POUŽÍVANIE
- SKRUTKOVÉ SPOJENIA S TVRDÝM, PRUŽNÝM ALEBO S MÄKKÝM PODKLADOM
- ORIENTAČNÉ HODNOTY NA DOSIAHNUTIE MAXIMÁLNYCH UŤAHOVACÍCH MOMENTOV SKRUTIEK
- TIPY
- SPONKA NA UPNUTIE NA REMEŇ (POZRI OBRÁZOK E)
- FAREBNÁ SPONA (POZRI OBRÁZOK F)
- POKYNY PRE OPTIMÁLNE ZAOBCHÁDZANIE S AKUMULÁTOROM
- ÚDRŽBA A SERVIS
- ÚDRŽBA A ČISTENIE
- SERVISNÉ STREDISKO A PORADENSTVO PRI POUŽÍVANÍ
- SLOVENSKO
- TRANSPORT
- LIKVIDÁCIA
- AKUMULÁTORY/BATÉRIE
- LI-ION
Značka : BOSCH
Model : GDR 10 8 V-EC Professional
Kategória : Skrutkovač
