| Merkki | Bosch |
| Malli | GDR 10 8 V-EC Professional |
| Tuotetyyppi | Langaton iskuruuvinväännin |
| Nimellisjännite | 10,8 V |
| Tyhjäkäyntinopeus | Säätö 1 : 0 - 1200 r/min Säätö 2 : 0 - 2600 r/min |
| Iskumäärä | Säätö 1 : 0 - 2700 min⁻¹ Säätö 2 : 0 - 3100 min⁻¹ |
| Maksimimomentti (kova ruuvaus) | 110 Nm (ISO 5393 mukaan) |
| Ruuvin enimmäishalkaisija | 8 mm |
| Työkalupidin | 1/4" kuusiokolo |
| Paino (EPTA 01/2003 mukaan) | 0,9 kg |
| Virtalähde | Litiumioniakku 10,8 V (mallit GBA 10,8V) |
| Yhteensopivat laturit | Sarja AL 11.. |
| Käyttölämpötila-alue | -20 °C - +50 °C |
| Latauslämpötila-alue | 0 °C - +45 °C |
| Äänenpainetaso | 87 dB(A) (epävarmuus K=3 dB) |
| Äänitehotaso | 98 dB(A) (epävarmuus K=3 dB) |
| Tärinä (ruuvien/mutterien kiristys) | a_h = 10,5 m/s² (K=1,5 m/s²) |
| Päätoiminnot | Ruuvaus ja irrotus, mutterien kiristys ja löysäys, 2 säädettävää nopeutta, PowerLight-valo, ECP-suojapysäytys |
| Turvallisuus | Lue varoitukset, käytä kuulonsuojaimia, käytä suojakäsineitä, pidä työskentelyalue puhtaana |
| Huolto ja puhdistus | Puhdista säännöllisesti tuuletusaukot pehmeällä harjalla; irrota akku ennen huoltoa |
| Varaosat ja korjattavuus | Ota yhteyttä Bosch-huoltoon (Suomi: 0811 360122) tai tilaa verkossa osoitteesta bosch-pt.fi |
| Mukana toimitettavat lisävarusteet | Kaksoisistukka, yleinen istukka, vyöklipsi, värillinen klipsi (version mukaan) |
Usein kysytyt kysymykset - GDR 10 8 V-EC Professional BOSCH
Käyttäjien kysymyksiä aiheesta GDR 10 8 V-EC Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Ruuvinväännin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GDR 10 8 V-EC Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GDR 10 8 V-EC Professional merkiltä BOSCH.

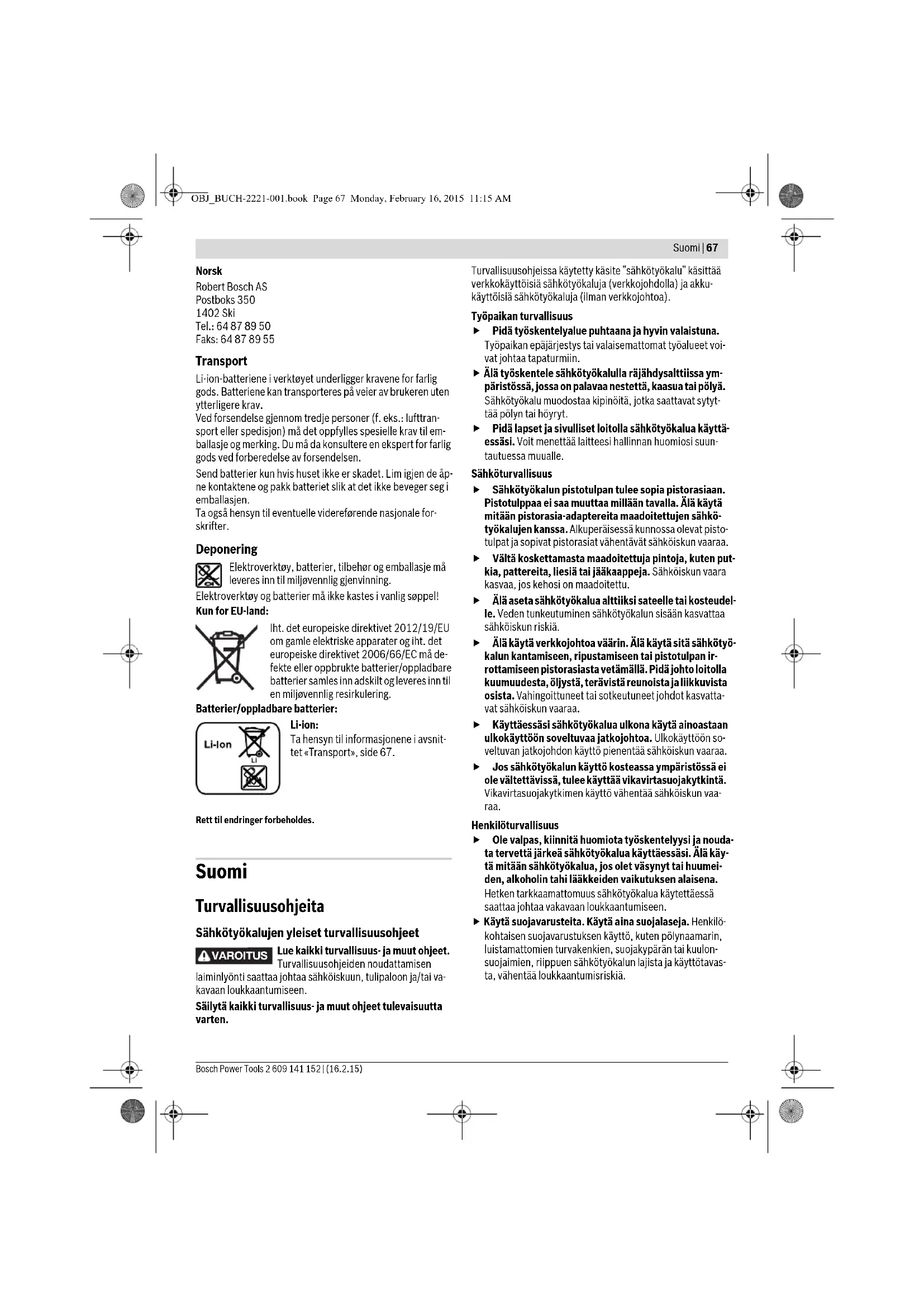

KÄYTTÖOHJE GDR 10 8 V-EC Professional BOSCH
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va- kavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkjojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.
68|Suomi
Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-see laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka elvät tunne sitä tai jotka elvät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. - Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin silme määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.
Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö
Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittmistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmlin, tarvitaan tämän llsäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Iskuruuvinvääntimen turvallisuusohjeet
Pidä sähkötyökalua erlistetylistä pinnoista tehdessäsi työtä, jossa ruuvi saattaisi osua piilossa olevaan sähköjohtoon. Ruuvin kosketus jännitteiseen johtoon voi saattaa myös sähkötyökalun metalliosat jänniteisiksi ja johtaa sähköiskuun.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.
- Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkääikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.
▶ Jos akku vaurioituu tai sitä käytetään asiaankuulumatomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilmenee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-tuotteesi kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormitukselta.
Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.
Suomi|69
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.
Määräyksenmukainen käyttö
Tämä sähkötyökalu on suunniteltu ruuvien kiinnitykseen ja irrotukseen sekä mutterien kiristykseen ja irrotukseen, ruuvi/mutterikoot vrt. tekniset tiedot.
Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Työkalunpidin
2 Lukkoholkki
3 "Power Light"-lamppu
6 Elektronisen kierrosluvun esivalinnan painike
7 Akun vapautuspainike
8 Akku
9 Suunnanvaihtokytkin
10 Käynnistyskytkin
11 Akun latausvalvontanäyttö
12 Kahva (eristetty kädensija)
13 Kääntöruuvauskärki*
14 Yleispidin*
15 Ruuvauskärki *
16 Vaihtotyökalu (esim. ruuvaushylsy)**
17 Vyöpidin*
18 Värillinen pidike*
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme.
Tekniset tiedot
| Akkuiskuruuvinväännin GDR 10,8 V-EC GDS 10,8 V-EC | |||
| Tuotenumero | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Nimellisjännite | V= 10,8 10,8 | ||
| Tyhjäkäyntikierrosluku | |||
| - A set u s 1 | min^-1 | 0 - 1200 | 0 - 1200 |
| - A set u s 2 | min^-1 | 0 - 2600 | 0 - 2600 |
| Iskuluku | |||
| - A set u s 1 | min^-1 | 0 - 2700 | 0 - 2700 |
| - A set u s 2 | min^-1 | 0 - 3100 | 0 - 3100 |
| maks. vääntömomentti kovaan materiaaliin,ISO 5393 | Nm 110 115 | ||
| Koneruuvin ∅ | mm | M4 - M12 | M4 - M12 |
| maks. ruuvin ∅ | mm 8 8 | ||
| Työkalunpidin | ^1/4" Kuusiokolo | ■ 3/8" | |
| Paino vastaa EPTA-Procedure 01/2003 | kg | 0,9 | 0,9 |
| Sallittu ympäristön lämpötila | |||
| - ladattaessa | °C | 0...+45 | 0...+45 |
| - käytössä' ja säilytyksessä | °C | -20...+50 | -20...+50 |
| Suositellut akut | GBA 10,8V ... | GBA 10,8V ... | |
| Suositellut latauslaitteet | AL 11.. | AL 11.. | |
| * rajoitettu tehokkuus, kun lämpötilat <0 °C | |||
70|Suomi
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745-2-2 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 87 dB(A); äänen tehotaso 98 dB(A). Epävarmuus K=3dB.
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-2 mukaan: Ruuvien ja mutterien suurin sallittu koko: a_h=10,5 m/s^2 , K=1,5 m/s^2 .
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattayasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi- tusta.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.
Standardinmukaisuusvakuutus
CE
Vakuutamme yksinomaisella vastuulla, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa direktiivien 2009/125/EY (asetus 1194/2012), 2011/65/EU, 19. huhtikuuta 2016 asti: 2004/108/EY, 20. huhtikuuta 2016 alkaen: 2014/30/EU ja direktiivin, 2006/42/EY kaikkia asiaankuuluvia vaatimuk-sia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 60745-1, EN 60745-2-2.
Tekninen tiedosto (2006/42/EY):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Akun irrotus (katso kuva A)
Käytä vain tarvikesivulla mainittuja latauslaitteita.
Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle.
Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu syväpurkausta vastaan "elektronisen kennojen suojauksen (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
- Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua.
Irrota akku 8 painamalla lukkopainikkeita 7 ja vetämällä akku alaspäin ulos sähkötyökalusta. Älä käytä voimaa tähän.
Ota huomioon hävitysohjeet.
Työkalunvaihto
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Puhdista sähkötyökalusi tuuletusaukot säännöllisesti. Moottorin tuuletin imee pölyä työkalun koteloon, ja voimakas metallipölyn kasautuma voi synnyttää sähköisiä vaaratilanteita.
GDR 10,8 V-EC:
Vaihtotyökalun asennus (katso kuva B)
Vedä työkalunpitimen lukkoholkki 2 eteenpäin, työnnä vaihtotyökalu vasteeseen asti työkalunpitimeen 1 ja päästä hylsy vapaaksi, jotta vaihtotyökalu lukkiutuisi 2 paikoilleen.
Ruuvauskärkiä 15 voidaan käyttää kuulalukitteisen 14 yleispitimen avulla.
Vaihtotyökalun irrotus
Vedä lukkoholkki 2 eteenpäin ja poista vaihtotyökalu.
GDS 10,8 V-EC: (katso kuva C)
Tarkista vaihtotyökalua asentaessasi, että se istuu tiukasti työkalunpitimessä. Jos vaihtotyökalu ei ole tukevasti kiinni työkalunpitimessä, saattaa se irrota ruuvinväännön aikana.
Työnnä vaihtotyökalu 16 työkalunpitimen 1 neliöpään päälle. Järjestelmästä johtuen vaihtotyökalulla 16 on pieni välys työkalunpitimessä 1; tämä ei vaikuta toimintaan/turvallisuuteen.
Käyttö
Toimintaperiaate
Työkalunpidintä 1 ja siinä olevaa työkalua käyttää sähkömoottori vaihteiston ja iskumekanismin välityksellä.
Työvaiheita on kaksi:
ruuvaus ja kiristys (iskumekanismi toimii).
Iskumekanismi käynnistyy heti, kun ruuviliitos on kireällä ja moottori kuormittuu. Iskumekanismi muuttaa silloin mootto- rin tuottaman voiman tasaisiksi, kiertyviksi iskuiksi. Ruuveja tai muttereita irrotettaessa toimintavaiheet ovat päinvastai- set.
Suomi | 71
Käyttöönotto
Akun asennus
Aseta suunnanvaihtokytkin 9 keskiasentoon, suojataksesi sähkötyökalu tahattomalta käynnistämiseltä.
Työnnä ladattu akku 8 edestä sähkötyökalun jalkaan, kunnes se on lukkiutunut hyvin.
Pyörimissuunnan asetus (katso kuva D)
Suunnanvaihtokytkimellä 9 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 10 ollessa painettuna tämä ei kuitenkaan ole mahdollista.
Oikeakätinen: Ruuvien kiinnitys, mutterien kirstys: paina suunnanvaihtokytkin 9 vasemmalle ääriasentoon.
Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 9 oikealle vasteeseen asti.
Käynnistys ja pysäytys
Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 10 ja pidä se painettuna.
Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 10 vapaaksi.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.
Kierrosluvun asetus
Voit säätää käynnissä olevan sähkötyökalun kierroslukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 10.
Käynnistyskytkimen 10 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nousee kierrosluku.
Kierrosluvun/iskuluvun esivalinta
Painikkeella 6 voit esivalita tarvittavan kierrosluvun/iskuluvun 2kaksiportaisesti. Siirra painiketta 6, kunnes haluamasi asetus on valittu 5. Valittu asetus tallennetaan muistiin. Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työ-losuhteista ja se voidaan määrittää käytännön kokein.
"PowerLight"-lampun päälle-/poiskytkentä
Sytytä lamppu 3 painamalla painiketta 4. Sammuta lamppu 3 painamalla painiketta 4 uudelleen.
Akun lataustilan näyttö
Akun latausvalvontanäyttö 11 osoittaa, kokonaan tai puoleen väliin painetulla käynnistyskytkimellä, 10 muutaman sekunnin ajan akun lataustilan 3 vihreällä LED:illä.
LED Kapasiteetti
| 3 vihreä LED palaa jatkuvasti ≥ 2/3 |
| 2 vihreä LED palaa jatkuvasti ≥ 1/3 |
| 1 vihreä LED palaa jatkuvasti < 1/3 |
| Vilkkuvalo 1 vihreä LED Varalla |
Lämpötilasta riippuvainen ylikuormitussuoja
Oikein käytettynä sähkötyökalua ei voida ylikuormittaa. Liallisessa kuormituksessa tai akun luvalliselta lämpötila-alueelta poikettaessa antoteho laskee tai sähkötyökalu kytkeytyy pois päältä. Sähkötyökalu toimii jälleen, kun sallittu akkulämpötila on saavutettu.
Työskentelyohjeita
Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois.
Vääntömomentti riippuu siitä, kuinka pitkään iskuvaihe kestää. Suurin mahdollinen vääntömomentti on iskukohtaisten momenttien summa. Maksimi vääntömomentti saavutetaan iskutoiminnolla 6–10 sekunnin kuluttua. Sen jälkeen kiristys- momentti kasvaa vain minimaalisesti.
Tarpeellinen vääntö- ja iskuaika on selvitettävä tapauskohtaisesti. Vääntimellä saavutettu kiristystiukkuus on aina tarkastettava momenttiavaimella.
Kierreliitokset kovaan, joustavaan ja pehmeään materiaa- liin
Koemielessä voidaan tietyillä iskuluvuilla saavutetut vääntömomentit mitata ja muodostaa niistä vääntömomenttia kuvaava käyrä. Käyrän huippuarvo vastaa suurinta vääntömomenttia, käyrän nousujyrkkyyis ilmoittaa ajan, jossa kyseinen arvo on saavutettu.
Vääntömomenttikäyrä riippuu seuraavista tekijöistä:
- Ruuvien/mutterien lujuus
- Välikappaleen laatu (aluslevy, lautasjousi, tiiviste)
- Työstettävän materiaalin lujuus
- Voitelun tarve kierreliitoksessa
Käyttö- ja työstökohteet voidaan määrittää seuraavasti:
- Kova alusta: liitos tehdään metalliin metallisia aluslevyjä käyttäen. Maksimi vääntömomentti (jyrkästi nouseva käyrä) saavutetaan suhteellisen lyhyessä vääntö- ja iskuajas-
sa. Iskuaikaa ei tarvitse pidentää, se vain vioitttaa konetta. - Joustava alusta: liitos tehdään metalliin, mutta siinä käytetään joko joustavaa välikappaapelta (jousirengas, lautasjousi, välikepultti) tai ruuvi-/mutteriliitos on kartiomainen tai liitoksessa käytetään jatkokappaapelta.
- Pehmeä alusta: liitos tehdään puuhun tai siinä käytetään lyijy- tai kuitualuslevyä.
Joustavaan tai pehmeään alustaan riittää alhaisempi kirstystiukkuus kovaan alustaan verrattuna. Iskuaika puolestaan on pitempi.
72|Suomi
Suositusluonteiset arvot – ruuvien kiristystiukkuudet
Mittayksikkö on Nm, tekijät ovat nimellishalkaisija ja myötöraja 90 % (kitkaluvulla _tot = 0,12 ). Vääntimellä saavutettu kirstystiukkuus on aina tarkastettava momenttiavaimella.
| Lujuusluokat, DIN 267 | Vakiomalliset ruuvit | Erikoislujat ruuvit | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
Vihjeitä
Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkaisija vastaa ruuvin kierteen sisäläpimittaa ja jonka syvyys on noin ^2/_3 ruuvin pituudesta.
Huomio: Varmista, ettei sähkötyökaluun pääse metallisia pienosia.
Vyöpidin (katsokuva E)
Vyöpitimen 17 avulla voit ripustaa sähkötyökalun esim. vyöhön. Sinulla on silloin molemmat kädet vapaana ja sähkötyökalu on kuitenkin milloin vain saatavilla.
Värillinen pidike (katso kuva F)
Värillisellä pidikkeellä 18 voit merkitä sähkötyökalusi yksilöllisesti.
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Varastoi akku vain lämpötila-alueella -20 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä.
Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puhtaalla ja kuivalla siveltimellä.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.
Ota huomioon hävitysohjeet.
Hoito ja huolto
Huolto ja puhdistus
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä alna sähkötyökalua ja sähkötyökalun tuuletusau-kot puhtaina, jotta voit työskennellä hyvin ja turvallisesti.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-ta) on noudatettava pakkausta ja merkintää koskevia erikois-vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.
Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu-lee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Ελληνικά | 73
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöstävälliseen kierrätykseen.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa "Kuljetus", sivu 72.
Oikeus teknisiin muutoksiin pidätetään.
Ελληνικά
Tömmake lukustushülssi 2 ette, lükake tarvik löpuni padrunisse 1 ja vabastage lukustushülss 2 uuesti, et tarvikut lukustada.
Kruvikeeramisotsakud 15 saate paigaldada kuulkinnitusega universaaladapteri 14 abil.
Tarviku eemaldamine
Tömmake lukustushülss 2 ette ja eemaldage tarvik.
GDS 10,8 V-EC: (vt joonist C)
Tarviku paigaldamisel veenduge, et tarvik padrunisse kindlalt kinnitub. Kui tarvik ei ole padrunisse tugevasti kinnitatud, vöib tarvik kruvikeeramise ajal lahti tulla.
