| Бренд | Bosch |
| Модель | GDR 10 8 V-EC Professional |
| Өнім түрі | Сымсыз соққылы бұрауыш |
| Номиналды кернеу | 10,8 V |
| Бос жүріс жылдамдығы | Реттеу 1: 0 - 1200 айн/мин Реттеу 2: 0 - 2600 айн/мин |
| Соққы саны | Реттеу 1: 0 - 2700 мин⁻¹ Реттеу 2: 0 - 3100 мин⁻¹ |
| Максималды момент (қатты бұрау) | 110 Нм (ISO 5393 бойынша) |
| Бұранданың максималды диаметрі | 8 мм |
| Құрал ұстағыш | 1/4" алты қырлы ойыс |
| Салмағы (EPTA 01/2003 бойынша) | 0,9 кг |
| Қуат көзі | Литий-ионды аккумулятор 10,8 В (GBA 10,8V модельдері) |
| Үйлесімді зарядтағыштар | AL 11.. сериясы |
| Жұмыс температурасының диапазоны | -20 °C -тан +50 °C -қа дейін |
| Зарядтау температурасының диапазоны | 0 °C -тан +45 °C -қа дейін |
| Дыбыс қысымының деңгейі | 87 дБ(А) (K=3 дБ белгісіздік) |
| Дыбыс қарқындылығының деңгейі | 98 дБ(А) (K=3 дБ белгісіздік) |
| Діріл (бұранда/гайкаларды бұрау) | a_h = 10,5 м/с² (K=1,5 м/с²) |
| Негізгі функциялар | Бұрау және босату, гайкаларды қатайту және босату, 2 алдын ала орнатылған жылдамдық, PowerLight шамы, ECP қорғаныс тоқтату |
| Қауіпсіздік | Ескертулерді оқыңыз, дыбыс қорғанысын киіңіз, қолғаптарды пайдаланыңыз, жұмыс аймағын таза ұстаңыз |
| Күтім және тазалау | Желдету саңылауларын жұмсақ щеткамен үнемі тазалаңыз; кез келген күтім алдында аккумуляторды алып тастаңыз |
| Қосалқы бөлшектер және жөндеу мүмкіндігі | Bosch қызмет көрсету орталығына хабарласыңыз (Франция: 0811 360122) немесе bosch-pt.fr сайтында онлайн тапсырыс беріңіз |
| Жеткізілетін керек-жарақтар | Қос бітік, әмбебап бітік ұстағыш, белбеу клипі, түсті клип (нұсқаға байланысты) |
Жиі қойылатын сұрақтар - GDR 10 8 V-EC Professional BOSCH
Пайдаланушылардың сұрақтары туралы GDR 10 8 V-EC Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз шуруповерт PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GDR 10 8 V-EC Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GDR 10 8 V-EC Professional брендінің BOSCH.

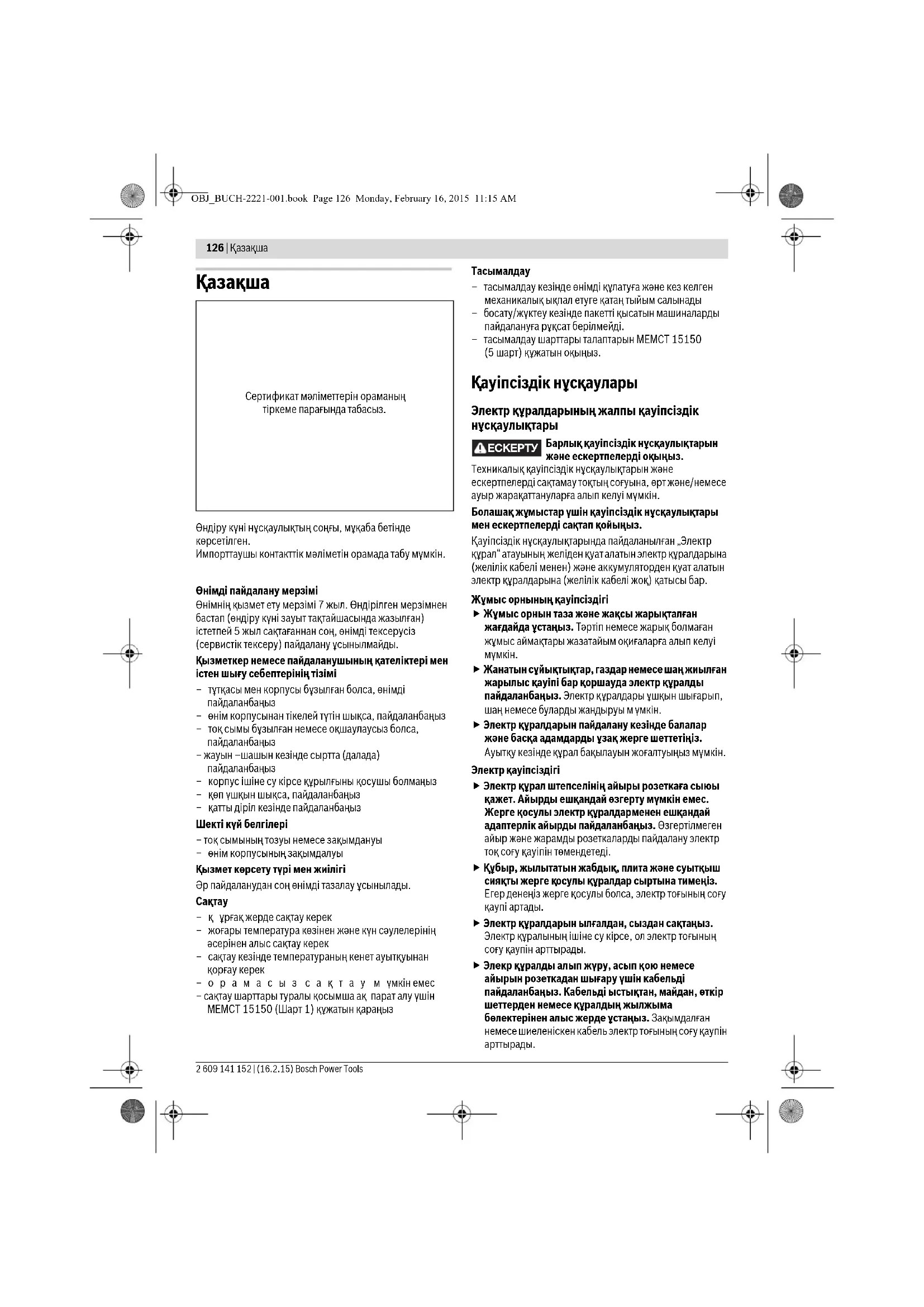

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GDR 10 8 V-EC Professional BOSCH
КК Пандалану нускаулығының
ТУПНУСКАСЫ
Сертификат мәліметтерін ораманың тіркеме парағында табасыз.
Өндіру күні нүсқаулықтың соңғы, мұқаба бетінде көрсетілген.
Импорттаушы контакттік мәліметін орамада табу мүмкін.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.
Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі
- түткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
- өнім корпусынан тікелей түтін шыкса, пайдаланбаныз
- тоç сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
- жауын -шашын кезінде сыртта (далада) пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз
- көп үшкын шыкса, пайдаланбаныз
- катты діріл кезінде пайдаланбаныз
Шекті күй белгілері
– ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Кызмет көрсету түрі мен жилігі
Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- к үрғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек - сактау кезінде температураның кенет ауыткуынан корғау керек
- орамасызсактаум умкінемес
– сактау шарттары туралы косымша ак, парат алу үшін МЕМСТ 15150 (Шарт 1) кужатын караңыз
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
- босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді.
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.
Қауіпсіздік нұсқаулары
Электр куралдарының жалпы қауіпсіздік нұсқаулықтары
ECKEPTY
Барлык қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз.
Техникалық қауіпсіздік нүсқаулықтарын және ескертпелерді сақтамау токтың соғуына, өртжәне/немесе ауыр жаракаттануларға алып келуі мүмкін.
Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нүсқаулықтарында пайдаланылған „Электр күрал“ атауының желіден куаталатын электр күралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр күралдарына (желілік кабелі жоқ) қатысы бар.
Жумыс орнының қауіпсіздігі
Жұмыс орнын таза және жақсы жарықталған жағдайда устаңыз. Тәртіп немесе жарық болмаған жұмыс аймақтары жазатайым оқигаларға алып келуғ мүмкін.
Жанатын суйыктыктар, газдар немесе шаң жыилған жарылыс қауіпі бар қоршауда электр құралды пайдаланбаңыз. Электр құралдары үшқын шығарып, шаң немесе буларды жандыруы м үмкін.
Электр куралдарын пайдалану кезінде балалар және басқа адамдарды узак жерге шеттетіңіз.
Ауытку кезінде курал бақылауын жоғалтуыңыз мүмкін.
Электр қауіпсіздігі
Электр курал штепселінің айыры розеткаға сыюы кажет. Айырды ешқандай өзгерту мумкін емес. Жерге қосулы электр куралдарменен өшқандай адаптерлік айырды пайдаланбаңыз. Өзгертілмеген айыр және жарамды розеткаларды пайдалану электр ток соғу қауіпін тәмендетеді.
▶ Кубыр, жыпытатын жабдык, плита және суытқыш сияқты жөрге қосулы кұралдар сыртына тимеңіз. Егер денеңіз жөрге қосулы болса, электр тоғының соғу қаупі артады.
Электр куралдарын ылғалдан, сыздан сақтаңыз. Электр куралының ішіне су кірсе, ол электр тоғының соғу қаупін арттырады.
Электр куралды алып журу, асып кою немесе айырын розеткадан шығару үшін кабельді пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір шеттерден немесе куралдың жыпжыма бөлектерінен алыс жерде устаңыз. Зақымдалған немесе шиеленіскен кабель электр тоғының соғу қаупін артырады.
Казакша | 127
Электр куралымен ашык жерде жумыс істесеціз, тек сыртта пайдалануға арналған ұзартқышты пайдаланыңыз. Сыртта пайдалануға арналған ұзартқышты пайдалану электр тоғының соғу қаупін төмендетеді.
Электр күралын ынғалды қоршауда пайдалану қажет болса, автоматты сақтандырғыш ажыратқышын пайдаланыңыз. Автоматты сақтандырғыш ажыратқышты пайдалану тоқ соғу қаупін төмендетеді.
Адамдар қауіпсіздігі
Сак болып, не істеп жатканыңызға айрықша көніл бөліп, электр құралын ретімен пайдаланыңыз. Шаршаған жағдайда немесе еліткіш, алкоголь немесе дәрі әсері астында электр құралды пайдаланбаңыз. Электр құралды пайдалануда секундтық абайсыздық қатты жарақаттануларға алып келуі мүмкін.
Жеке сақтайтын киімді және әрдайым қорғаныш көзілдірікті киіңіз. Электр күрал түріне немесе пайдалануына байланысты шаңтүтқыш, сыргудан сақтайтын бәтеңке, сақтайтын шлем немесе құлақ сақтағышы сияқты жеке қорғаныс жабдықтарын кию жаракаттану қаупін төмендетеді.
Байкаусыз пайдаланудан аулақ болыңыз. Электр күралын төққа және/немесе аккумуляторға қосуда, оны көтергенде немесе алып жүргенде, өшірулі болуына көз жеткізіңіз. Электр күралын көтеріп түрғанда, бармақты ажыратқышта ұстау немесе курылғыны қосулы күйде төққа қосу, жазатайым окифалға алып келуі мүмкін.
Электр құралын қосудан алдын реттейтін аспаптарды және гайка кілттерін алыстатыңыз. Айналатын бөлшекте түрган аспап немесе кілт жаракаттануларға алып келуі мүмкін.
▶ Калыпсыз дене куйнде турмацыз. Тірек күйде турып, әрқашан өзіңізді сенімді ұстаңыз. Осылай сіз күтпеген жағдайда электр күралды жақсырақ бақылайсыз.
Жумыска жарамды киім киіңіз. Кең немесе сәнді киім кименціз. Шашыңызды, киім және қолғапты қозғалмалы бөлшектерден алыс устаңыз. Кең киім, ашекей немесе үзын шаш қозғалмалы бөлшектерге тиюї мүмкін.
▶ Шансорғыш және шаңтүтқыш жабдықтарды курғанда, опардың қосылғандығына және дұрыс пайдалынуына көз жеткізіңіз. Шансорғышты пайдалану шаң себебінен болатын қауіптерді азайтады.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеңіз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе куралды алып коюдан алдын айырды розеткадан шыгарыңз және/немесе аккумуляторды алып тастаңғы. Бул сақтық арекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр күралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бул күралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр күралдары қауіппі болады.
Электр куралдарын укыпты күтіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе закымдалмаған болуына, электр куралының закымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар куралды пайдаланудан алдын жендеңіз. Электр куралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.
▶ Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нускауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпіт.
Аккумуляторды пайдалану және күту
Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз.
Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа құрумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады.
Электр куралдарына арналған аккумуляторларды
ғана пайдаланыңыз. Баска аккумуляторларды
пайдалану жаракаттарға немесе өртке әкелуі мүмкін.
▶ Пайдаланылмайтын аккумуляторды түйіспелерді түйықтауы мүмкін қыстырғыштардан, тиындардан, кіпттерден, шегелерден, винттерден және басқа усак темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қыска түйықталу күйіктерге немесе өртке әкелуі мүмкін.
Дурыс пайдаланбағандықтан, аккумулятордан сүйықтық ағуы мүмкін. Оган тимеңіз. Кездейсок тигенде, сол жерді сумен шайыңыз. Сүйықтық көзге тисе, медициналық көмек алыңыз.
Аккумулятордағы сүйықтық теріні тітіркендіруғі немесе күйдіруғі мүмкін.
Кызмет
▶ Электр құралыңызды тек білікті маманға және арнаулы бөлшектермен жәндетіңіз. Сол арқылы электр құралының қауіпсіздігін сақтайсыз.
128 | Казакша
Қағатын бурауыш үшін қаупсіздік нусқаулары
Буранданың жасырын тоқ сымына тиюї ыктимал жұмыстартды орындауда кұралды оқшауландырылған түтқасынан ұстаңыз. Буранда тоқ өтетін сыма тиген жағдайда металды кұрал бөлшектеріне тоқ беріліп, соғуына алып келуі мүмкін.
▶ Дайындаманы бекітіңіз. Кысу құралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын кутіңіз. Алмалы-салмалы аспап ілініп электр курал бақылауының жоғалтуына алып келуі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйыкталу каупі бар.
Мысалы, аккумуляторды жылудан, сондай-ак, үздіксіз күн жарығынан, оттан, судан және ылғалдан қорғаңыз. Жарылу қаупі бар.
- Аккумулятордан зақымданған немесе дұрыс пайдаланбаған жағдайда бу шығүы мүмкін. Бул жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық көмек алыңыз. Булар тыныс алу жолдарын тітіркендіруї мүмкін.
▶ Бул аккумуляторларды тек өзіңздің Bosch өніміңізде пайдаланыңыз. Тек осы жағдайда аккумулятор ауыр шамадан тыс жуктемелерден қорғалған болады.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарыллуы немесе қызып кетүі мүмкін.
Өнім және қызмет сипаттамасы
Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз.
Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға апаруы мүмкін.
Электр куралының суреті бар бетті ашып пайдалану нүсқаулығын оқу кезінде оны ашық ұстаңыз.
Техникалық мәліметтер
| Аккумуляторлық қағатын бурауыш | GDR 10,8 V-EC | GDS 10,8 V-EC | |
| Өнім нөмірі | 3 601 JE0 0.. 3 601 JE0 1.. | ||
| Жұмыс кернеүі | B= 10,8 10,8 | ||
| Бос айналу сәті | |||
| – Параметр 1 | мин ^-1 | 0 – 1200 | 0 – 1200 |
| – Параметр 2 | мин ^-1 | 0 – 2600 | 0 – 2600 |
| Қағулар саны | |||
| – Параметр 1 | мин ^-1 | 0 – 2700 | 0 – 2700 |
| – Параметр 2 | мин ^-1 | 0 – 3100 | 0 – 3100 |
| * < 0°C те м ператураларда шектелген куат | |||
2 609 141 152 | (16.2.15) Bosch Power Tools
Тағайындалу бойынша қолдану
Электр куралы берілген өлшем аймағында бұрандаларды бұрап кіргізу немесе шығаруға және сомындарды бұрап бекіту немесе босатуға арналған.
Осы электр куралының жарығы электр куралының тікелей жұмыс жайын жарықтандыруға арналған болып үйде белмені жарықтандыруға арналмаған.
Бейнеленген курамды бөлшектер
Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.
1 Аспап пантроны
2 Бекіту төлкесі
3 „PowerLight“ шырағы
4 „PowerLight“ шамының пернесі
5 Айналымдар саны көрсеткіші
6 Электрондык айналымдар санын тандау пернесі
7 Аккумуляторды босату түймесі
8 Аккумулятор
9 Айналу бағытының ауыстырып-қосқышы
10 Коскыш/өшіргіш
1. Аккумулятордың зарядталу күйі индикаторы
12 Тутка (беті окшауландырылған)
L3 Кос бита*
14 Кондырма биталардың әмбебап устағышы*
L5 Кондырма бита*
16 А лмалы-салмалы аспап (мысалы бурандалы сомын) *
17 Кайыс устағышы*
18 Түсті кыскыш*
*Бейнеленген немесе сипатталған жабдыктар стандартты жеткізу көлемімен қамтылмайды. Толық жабдыктарды біздің жабдыктар бағдарламамыздан табасыз.
Казакша | 129
| Аккумуляторлық қағатын бурауыш | GDR 10,8 V-EC | GDS 10,8 V-EC | |
| ISO 5393 бойынша қатты материалдардағы ең кеп айналдыру моменті | Нм 110 115 | ||
| Машина бурандасы-Ø | мм | M4 - M12 | M4 - M12 |
| шуруптардың ең үлкен диаметрі | мм 8 8 | ||
| Аспап пантроны | 1⁄4" Алты қырлы ойықтық | ■ 3/8" | |
| EPTA-Procedure 01/2003 құжатына сай салмағы | кг 0,9 0,9 | ||
| Рүқсат етілген қоршау температурасы | |||
| - з а р я д т а у д а | °C | 0...+45 | 0...+45 |
| - пайдалану * мен сақтауда | °C | -20...+50 | -20...+50 |
| ұсынылған аккумуляторлер | GBA 10,8V ... GBA 10,8V ... | ||
| ұсынылатын зарядтау құралдары | AL 11.. AL 11.. | ||
| * <0 °C температураларда шектелген куат | |||
Шуыл және дірілдеу туралы акпарат
Шу эмиссиясының мәндері EN 60745-2-2 бойынша есептелген.
А-мен белгіленген электр куралын шуыл деңгейі әдетте төмендегіге тең: дыбыс күші 87 дБ(А); дыбыс куаты 98 дБ(А). Өлшеу дәлсіздігі К = 3 дБ.
Кулақты корғау құралдарын киңіз!
Жиынтык діріл мәні a_n (уш бағыттың векторлық, қосындысы) және К дәлсіздігі EN 60745-2-2 стандартына сай анықталған:
Теменdegі максималды руксат етілген буранда мен гайкаларды тарту: a_h=10,5 m/c^2 , K=1,5 M/ c^2 .
Осы ескертпелерде берілген дірілдеу пәрмені EN 60745 ережесінде мөлшерленген өлшеу әдісі бойнша еспетленен болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылу мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.
Берілген діріл көлемі электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін түрлі керек-жарактармен басқа алмалы- салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу келемдері взгереді. Бул жұмыс барысындағы діріл куатын артырады.
Дірілдеу куатын накты есептеу үшін күрал өшірілген және косылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр куралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Сәйкестік мәлімдемесі
Жеке жауапкершілікпен біз „Техникалық мәліметтер“ де сипатталған енімнің 2009/125/EC (1194/2012 буйрық), 2011/65/EU, 2016 жыл 19 сауіріне дейін: 2014/108/EC, 2016 жыл 20 сауірінен соң 2014/30/EU, 2006/42/EC ережелеріндегі барлық тиісті анықтамаларына вэгерістері менен бірге сайкес екенін және төмендегі нормаларға сай екенін кепілдендіреміз: EN 60745-1, EN 60745-2-2.
Техникалық құжаттар (2006/42/EC) төмендегідеі: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Аккумуляторды шығарып алыңыз (А суретін қараңыз)
▶ Тек керек-жабдыктар бетінде көрсетіпген зарядтау күралдарын пайдаланыңыз. Тек қана осы зарядтау күралдары сіздің электр күралыңыздың ішінде литий-иондық аккумулятормен сәйкес.
Ескертпе: аккумулятор ішінара зарядталған куйде жеткізіледі. Аккумулятордың толық куатын қамтамасыз ету үшін пайдалану алдында аккумуляторды зарядтау құрылғысында толығымен зарядтаңыз.
Литий-иондык аккумуляторды пайдалану мерзімін кыскартусыз кез келген уакытта зарядтауға болады. Зарядтау процесін узу аккумулятордың закымдалуына әкөлемейді.
Литий-иондык аккумулятор „Electronic Cell Protection (ECP)” аркылы терен заряд жоғалтудан корғалған. Аккумулятор заряды жок болса электр куралы корғаныс схемасы аркылы өшіріледі: алмалы-салмалы аспап баска козғалмайды.
Электр куралы автоматы ретте ошкеннен соң қосқыш/өшіргішті басқа баспаңыз. әйтпесе аккумулятор закымдануы мүмкін.
Аккумуляторды шығару үшін 8 аккумуляторды босату түймесін 7 басыңыз және аккумуляторды электр кұралдан шығарыңыз. Бул кезде күшті қолданбаңыз.
130 | Казакша
Коқыстарды кайта өндеу туралы нүсқауларды орынданыз.
Жумыс куралын ауыстыру
- Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, кызмет керсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.
Кездейсок қосылғанда жақақат алу қаупі бар.
Электр куралыцыздың желдеткіш тесігін жүйелі түрде тазалаңыз. Көзгалтқыш турбинасы кұрылғы ішіне көп шаң тартады, металды шаң жиналып электр қауілін тудыруы мүмкін.
GDR 10,8 V-EC:
Алмалы-салмалы аспапты орнату (В суретін қараңыз)
Бекіту төлкесін 2 алға тартып алмалы-салмалы аспапты тірелгенше аспап патронына 1 жылжытып бекіту төлкесін 2 жіберіп алмалы-салмалы аспапты бекітіңіз.
Кондырма биталарды 15 14 шарлык ысырмасы бар эмбебап бита устағышы арқылы орнатыңыз.
Алмалы-салмалы аспапты шығарыңыз
Бекіту төлкесін 2 алдынға жылжытып алмалы-салмалы аспапты шешіңіз.
GDS 10,8 V-EC: (С суретін караңыз)
▶ Алмалы-салмалы аспаптарды орнатқанда опардың аспап патронында бекем туруына көз жеткізіңз. Алмалы-салмалы аспап аспап патронымен бекем біріктірілген болмаса, ол бурау кезінде босап кетуі мумкін.
Алмалы-салмалы аспапты 16 аспап патронының 1 квадратына салыңыз.
Жуйге байланысты ретте алмалы-салмалы аспап 16 аспап патронында 1 аздап бостурады; бул жұмыс істеуіне/ қаупсіздігіне әсер етпейді.
Пайдалану
Функционалды жұмыс істеу әдіси
Аспап патроны 1 алмалы-салмалы аспабпен электр козгалтқыштан беріліс пен қағу механизмы арқылы жүргізіледі.
Жұмыс әдісі екі басқышка бөлектенеді:
Бурау мен тарту (кағу механизмі жұмыста).
Қағу механизмі бұранда қатып қозғалтқыш жүктелгенде іске қосылады. Қағу механизмі де осылай қозғалтқыш кушін бір қалыпыты бұрап қағуларға айналдырады. Бұранда немесе сомындарды босатуда бул вдіс керісінше орындалады.
Пайдалануға ендіру
Реверсивті ауыстырып-коскыш 9 орташа куатка ретеп электр куралын кездейсок косылуынан сақтайсыз. Зарядталған аккумуляторды 8 алдынан электр куралының түтқасына аккумулятор бекем бүғатталғанша салыңыз.
Айналу бағытын орнату (D суретін қараңыз)
Айналу бағытының ауыстырып-қосқышының 9 көмегімен айналу бағытын өлшеуге болады. Бірақ қосқышты/ ешіргішті 10 басқанда бул мүмкін емес.
Оң жакқа айналу бағыты: бұрандаларды бұрап кіргізу және сомындарды тарту үшін айналу бағытының ауыстырып-қосқышын 9 солға тірелгенше басыңыз.
Сол жакça айналу бағыты: Бұрандалар мен сомындарды босату немесе бұрап алу үшін айналу бағытының ауыстырып-қосқышын 9 онға тірелгенше басыңыз.
Косу/өшіру
Электр куралды косу ушін коскышты/өшіргішті 10 басып тұрыңыз.
Электр күралды өшіру үшін қосқышты/өшіргішті 10 жіберіңіз.
Энергия куатын үнемдеу үшін электр күралын тек пайдаланарда қосыңыз.
Айналу моментін орнату
Коскышты/өшіргішті 10 басу күшін өзгерте отырып, косылған куралдың айналымдар санын біртіндеп реттеуге болады.
Коскышты/өшіргішті 10 жай басқанда, электр күрал теменірек айналымдар санымен жұмыс істейді. Басу күші артқанда айналымдар саны артады.
Айналымдар санын/қағулар санын таңдау
6 пернесімен керекті айналымдар санын/кағулар санын 2 басқышта таңдау мүмкін. 6 пернесін айналымдар саны көрсеткішінде 5 керекті параметр көрсетілгенше басыңыз. Таңдалған параметр сақталады.
Талап етілетін айналымдар санын/қағулар санын материалмен жұмыс жасау жағдайына байланысты тәжірибе арқылы анықтауға болады.
„PowerLight“ шамын косу/өшіру
3 шамын Іске қосу үшін 4 пернесі. 3 шамын өшіру үшін 4 пернесін қайта басыңыз.
Аккумуляторды зарядтау күйінің индикаторы 11 бірнеше секунд жартылай немесе толық басылған қосқыш/өшіргіш 10 күйінде аккумулятордың зарядталғанын көрсетеді және 3 жасыл жарық диодын қамтиды.
Жарык диоды Куаты
Уздіксіз жарык 3 х жасыл ≥ 2/3
Уздіксіз жарык 2 х жасыл ≥ 1/3
Уздіксіз жарык 1 х жасыл < 1/3
Температураға байланысты артық жуктеу қорғанысы
Тағайындалу бойынша қолдануда электр құралы артық жүктelmейді. Артық жүктелу немесе рұқсат етілген аккумулятор температурасы аральғы етілсе енімділігі қыскарады немесе электр құралы өшеді. Электр құралы аккумулятор рұқсат етілген температураға жеткеннен соң толық енімділікпен жұмыс істейді.
Казакша | 131
▶ Электр куралын сомын/бурандаға тек өшірілген
куйде салыңыз. Айналатын алмалы-салмалы аспаптар түсіп кетуі мүмкін.
Бурау моменті қағу үзактығына байланысты. Максималды бурау моменті барлық қағулар арқылы жетілген бурау моменттерінің қосындысынан шығады. Максималды бурау моменті 6 – 10 секундтық қағу үзактығынан соң жетіледі. Будан былай тарту, бурау моменті минималды көлемге көтеріледі.
Қағу үзақтығын әрбір талап етілген тарту бұрау моменті үшін есептеу керек. Дәл жетілген тарту бұрау моментін әрдайым динамометрлік кілтпен тексеріңіз.
Қатты, иілгіш немесе жұмсақ тіректі біріктірулер
Сынауда бір қағу әдісінде жетілген бурау моменттері вішенін диаграммаға әткізінсе бурау моменті адісінің кисық сызығы пайда болады. Кисық сызық бініктігі максимальды жетілетін бурау моментіне сай, куламальғы жетілетін уақытты көрсетеді.
Бурау моментінің әдісі төмендегі факторларға байланысты:
- Буранда/сомындардың каттылығы
- Тіректің түрі (шеңбер, дискілік серіппе, тығыздауыш)
- Б уралатын материал каттылығы
- Б урандалы коспанынмайланғаны
Сай ретте төмендегі пайдалану жағдайлары пайда болады:
- Катты тірек металдан металға біріктіруде төсемдік шенʃерлерді пайдаланғанда пайда болады. Кыска қағу уақытынан сон максималды бурау моментіне жетіледі (куламалы сипаттамалы сызық). Керек болмаған үзак қағу уақыты машинаға зиян тигізеді.
- Илгіші тірек металдан металға біріктіруде, бірақ серіппелі шеңбер, дискілік серіппе, тіректі болт немесе конустық тіректік бурандаларды/сомындарды және үзартқыштарды пайдалануда пайда болады.
- Жумсақтірек металды ағашқа біріктіруде немесе тірек ретінде қорғасынды немесе талшықты шенберлерді пайдалануда пайда болады.
Иілгіш немесе жүмсақ тіректе максималды тарту бурау моменті қатты тіректен темен болады. және үзак қағу уақыты талап етіледі.
Максималды бурандалар тарту бурау моменті үшін нысана көлемдер
деректер Нм ретінде берілген, кернеу көлденен қимасынан есептелген; акқыштық шегінің қолдануы 90 % (үйкелу коэффициенті μ жап = 0,12). Бакылау ушін тарту бұрау моментін әрдайым динамометрлік кілтпен тексеріңз.
| DIN 267 бойынша | Стандартты бурандалар | Берік бурандалар | |||||||||
| 3.6 | 4.6 | 5.6 | 4.8 | 6.6 | 5.8 | 6.8 | 6.9 | 8.8 | 10.9 | 12.9 | |
| M 6 | 2.71 | 3.61 | 4.52 | 4.8 | 5.42 | 6.02 | 7.22 | 8.13 | 9.7 | 13.6 | 16.2 |
| M 8 | 6.57 | 8.7 | 11 | 11.6 | 13.1 | 14.6 | 17.5 | 19.7 | 23 | 33 | 39 |
| M 10 | 13 | 17.5 | 22 | 23 | 26 | 29 | 35 | 39 | 47 | 65 | 78 |
| M 12 | 22.6 | 30 | 37.6 | 40 | 45 | 50 | 60 | 67 | 80 | 113 | 135 |
| M 14 | 36 | 48 | 60 | 65 | 72 | 79 | 95 | 107 | 130 | 180 | 215 |
| M 16 | 55 | 73 | 92 | 98 | 110 | 122 | 147 | 165 | 196 | 275 | 330 |
¥сыныстар
Улкен шуруптарды катты материалдарға бұрал бекіту алдында шуруптардың үзындығының шамамен ^2/_3 ішкі ирек ойма диаметріне сәйкес келетін диаметрі бар тесікті алдын ала бұрғылау керек.
Ескертпе: Ешкандай кіші металды бөліктердің электр күралына түспеуіне көз жеткізіңіз.
Қайыс ұстағышы (Е суретін қараңыз)
Кайыс устағышымен 17 мысалы, электр күралын кайыска асуға болады. Сонда, екі қолыңыз бос болып, электр күралы жұмыс істеуге дайын болады.
Түсті крыскыш (F суретін караңыз)
Түсті кыскышпен 18 электр куралды жеке ретте белгілеу мумкін.
Аккумуляторды оңтайлы пайдалану туралы нускаулар
Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.
Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте калдырманыз.
Аккумулятордың желдету тесігін жумсак, таза және құрғақ щеткамен муқият тазалаңыз.
Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.
Коқыстарды қайта өндеу туралы нүсқауларды орынданыз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
- Аккумуляторды электр куралмен кез келген жувыстарды (мысалы, орнату, кызмет көрсету, т.6.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.
Кездейсок қосылғанда жақақат алу каупі бар.
▶ Дурыс және сенімді істеу үшін электр күралмен желдеткіш тесікті таза ұстаңыз. - Аккумуляторды электр куралмен кез келген жувыстарды (мысалы, орнату, кызмет көрсету, т.6.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз. Кездейсок қосылғанда жақақат алу каупі бар.
(1)
132 | Казакша
Тутынушыға қызмет көрсету және пайдалану кеңестері
Кызмет көрсету шеберханасы внімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сурактарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз:
www.bosch-pt.com
Кенес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянакты жауап береді.
Барлык сураулар мен қосалқы белшектерге тапсырыс беру кезінде міндettі түрде электр құрал зауыттық тактайшасындағы 10-орынды өнім нөмірін жазыңыз.
Өндіруші талаптары мен нормаларының сақталуымен электр күралын жендеу және кепілді қызмет көрсету барлық мемлекеттер умағында тек „Роберт Бош” фIRMALЫК немесе авторизацияланған қызмет көрсету ортальқтарында орындалады.
ЕСКЕРТУ! Заңсыз жолмен акелінген өнімдерді пайдалану қауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату акімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
Қазақстан
ЖШС „Роберт Бош“
Электр куралдарына кызмет көрсету орталығы
Алматы қаласы
Қазақстан
050050
Райымбек данғылы
Коммунальная көшесінің бұрышы, 169/1
Тел.: +7 (727) 232 37 07
Ресми сайты: www.bosch.kz; www.bosch-pt.kz
Тасымалдау
Бул литий-иондык аккумуляторлар кауіпті тауарларға койылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.
Ушінші түлғалар (мысалы, аye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жүктер маманына хабарласу керек.
Аккумуляторды корпусы закымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.
Кәдеге жарату
Электр куралдарды, аккумуляторларды, керек- жарактарды және орау материалдарын экологиялық түрғыдан дұрыс утилизациялауға тапсыру керек.
Электр куралдарды және аккумуляторларды/батареяларды үй кокысына тастамаңыз!
Тек қана ЕО елдері үшін:
Электр және электрондық ескі кұралдар бойынша 2012/19/EU директивасына және 2006/66/EC нормасына сай жарамсыз электр кұралдарды, ақаулы немесе пайдаланылған
аккумуляторларды/батареяларды белек жинау керек және экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.
Аккумуляторлар/батареялар:
Литий-иондык:
„Тасымалдау“ тарауындағы, 132 бетіндегі нускауларды орынданыз.
Техникалық өзгерістер енгізу куқығы сақталады.
Română | 133
