BRUKSANVISNING GDR 10 8 V-EC Professional BOSCH

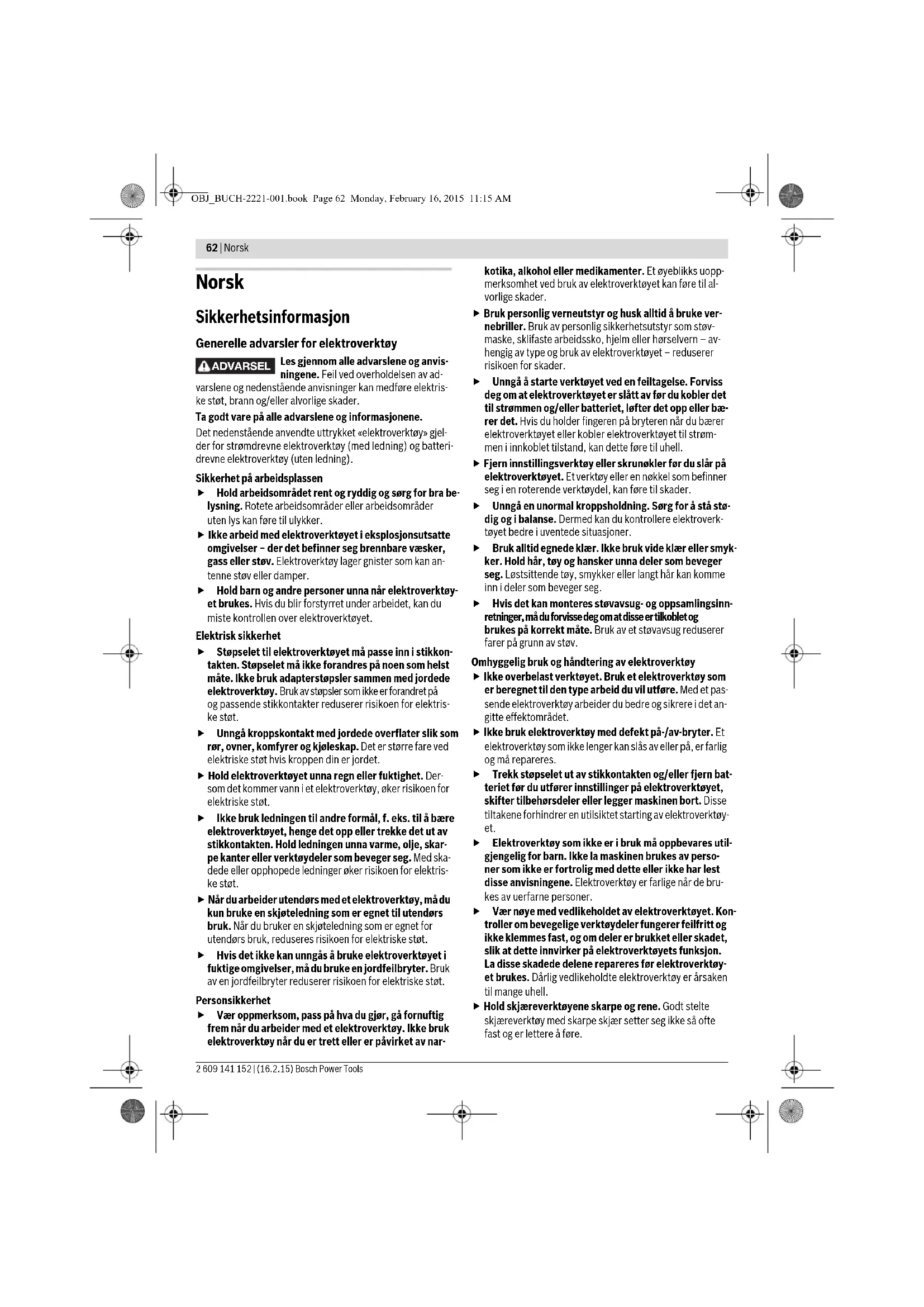

OBJ_BUCH-2221-001.book Page 61 Monday, February 16, 2015 11:15 AM62 | Norsk 2 609 141 152 | (16.2.15) Bosch Power Tools Norsk Sikkerhetsinformasjon Generelle advarsler for elektroverktøy Les gjennom alle advarslene og anvis- ningene. Feil ved overholdelsen av ad- varslene og nedenstående anvisninger kan medføre elektris- ke støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene. Det nedenstående anvendte uttrykket «elektroverktøy» gjel- der for strømdrevne elektroverktøy (med ledning) og batteri- drevne elektroverktøy (uten ledning). Sikkerhet på arbeidsplassen Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan an- tenne støv eller damper. Hold barn og andre personer unna når elektroverktøy- et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet Støpselet til elektroverktøyet må passe inn i stikkon- takten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektris- ke støt. Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Der- som det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skar- pe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektris- ke støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt. Personsikkerhet Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av nar- kotika, alkohol eller medikamenter. Et øyeblikks uopp- merksomhet ved bruk av elektroverktøyet kan føre til al- vorlige skader. Bruk personlig verneutstyr og husk alltid å bruke ver- nebriller. Bruk av personlig sikkerhetsutstyr som støv- maske, sklifaste arbeidssko, hjelm eller hørselvern – av- hengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bæ- rer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strøm- men i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå stø- dig og i balanse. Dermed kan du kontrollere elektroverk- tøyet bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smyk- ker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinn- retninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv. Omhyggelig bruk og håndtering av elektroverktøy Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et pas- sende elektroverktøy arbeider du bedre og sikrere i det an- gitte effektområdet. Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. Trekk støpselet ut av stikkontakten og/eller fjern bat- teriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøy- et. Elektroverktøy som ikke er i bruk må oppbevares util- gjengelig for barn. Ikke la maskinen brukes av perso- ner som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de bru- kes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kon- troller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy- et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. ADVARSEL OBJ_BUCH-2221-001.book Page 62 Monday, February 16, 2015 11:15 AMNorsk | 63 Bosch Power Tools 2 609 141 152 | (16.2.15) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til an- dre formål enn det som er angitt kan føre til farlige situasjo- ner. Omhyggelig bruk og håndtering av batteridrevne verktøy Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeappa- rat som er egnet til en bestemt type batterier, brukes med andre batterier. Bruk derfor kun riktig type batterier for elektroverk- tøyene. Bruk av andre batterier kan medføre skader og brannfare. Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjen- stander, som kan lage en forbindelse mellom kontakte- ne. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. Ved gal bruk kan det lekke væske ut av batteriet. Unn- gå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øy- nene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrennin- ger. Service Elektroverktøyet ditt skal alltid kun repareres av kvali- fisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. Sikkerhetsinformasjon for slagskrutrekker Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der skruen kan treffe på skjulte strømledninger. Kontakt mellom skruen og en spennings- førende ledning kan også sette elektroverktøyets metall- deler under spenning og føre til elektriske støt. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Batteriet må ikke åpnes. Det er fare for kortslutning. Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktig- het. Det er fare for eksplosjoner. Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere ånde- drettsorganene. Bruk batteriet kun i kombinasjon med Bosch produk- tet. Kun slik beskyttes batteriet mot farlig overbelastning. Batteriet kan bli skadet av spisse gjenstander som spi- ker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. Produkt- og ytelsesbeskrivelse Les gjennom alle advarslene og anvisnin- gene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige ska- der. Brett ut utbrettssiden med bildet av maskinen, og la denne si- den være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Elektroverktøyet er beregnet til inndreiing og løsing av skruer og til tiltrekking og løsing av mutre i angitt målområde. Lyset til dette elektroverktøyet brukes til å belyse selve ar- beidsområdet, og er ikke egnet som rombelysning i boliger. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Verktøyfeste 2 Låsehylse 3 Lampen «Power Light» 4 Knapp for lys «Power Light» 5 Turtallsvisning 6 Knapp for elektronisk forhåndsinnstilling av turtall 7 Batteri-låsetast 8 Batteri 9 Høyre-/venstrebryter 10 På-/av-bryter 11 Batteri-ladeindikator 12 Håndtak (isolert grepflate) 13 Dobbelbit* 14 Universalbitsholder* 15 Skrubits* 16 Innsatsverktøy (f. eks. skruelement)* 17 Belteholdeklips* 18 Farget klips* *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran- sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. OBJ_BUCH-2221-001.book Page 63 Monday, February 16, 2015 11:15 AM64 | Norsk 2 609 141 152 | (16.2.15) Bosch Power Tools Tekniske data Støy-/vibrasjonsinformasjon Støyutslippsverdier målt i henhold til EN 60745-2-2. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 87 dB(A); lydeffektnivå 98 dB(A). Usikkerhet K=3 dB. Bruk hørselvern! Totale svingningsverdier a

(vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-2: Fasttrekking av skruer og mutre med maksimal godkjent stør- relse: a

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbe- lastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over he- le arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibra- sjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, or- ganisere arbeidsforløpene. Samsvarserklæring Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle rele- vante bestemmelser i direktivene 2009/125/EC (forordning 1194/2012), 2011/65/EU, til 19. april 2016: 2004/108/EC, fra 20. april 2016: 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-2. Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY

• Redusert ytelse ved temperatur <0 °C Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-2221-001.book Page 64 Monday, February 16, 2015 11:15 AMNorsk | 65 Bosch Power Tools 2 609 141 152 | (16.2.15) Litium-ion-batteriet kan lades opp til enhver tid uten at leveti- den forkortes. Det skader ikke batteriet å avbryte oppladin- gen. Litium-ion-batteriet er beskyttet av «Electronic Cell Protecti- on (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverk- tøyet beveger seg ikke lenger. Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade. Til fjerning av batteriet 8 trykker du låsetastene 7 og trekker batteriet nedover ut av elektroverktøyet. Ikke bruk makt. Følg informasjonene om kassering. Verktøyskifte Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy- skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Rengjør ventilasjonsåpningene til elektroverktøyet med jevne mellomrom. Motorviften trekker støv inn i hu- set, og en stor oppsamling av metallstøv kan medføre elek- trisk fare. GDR 10,8 V-EC: Innsetting av innsatsverktøy (se bilde B) Trekk låsehylsen 2 fremover, skyv innsatsverktøyet helt inn i verktøyfestet 1 og slipp låsehylsen 2 igjen for å låse innsats- verktøyet. Du kan sette inn skrubits 15 med en universalbitsholder med kulelås 14. Fjerning av innsatsverktøyet Trekk låsehylsen 2 fremover og ta ut innsatsverktøyet. GDS 10,8 V-EC: (se bilde C) Når du setter inn et verktøy må du passe på at verktøy- et sitter godt fast i verktøyholderen. Hvis innsatsverk- tøyet ikke er sikkert forbundet med verktøyfestet, kan det løsne i løpet av skruingen. Skyv innsatsverktøyet 16 inn på firkanten på verktøyfestet 1. Systemavhengig har innsatsverktøyet 16 litt klaring på verk- tøyfestet 1; dette har ingen innflytelse på funksjonen/sikker- heten. Bruk Funksjon Verktøyfestet 1 med innsatsverktøyet drives av en el-motor via gir og slagverk. Arbeidet inndeles i to faser: Skruing og fasttrekking (slagverk i aksjon). Slagverket starter straks skruforbindelsen kjører seg fast og motoren da belastes. Slagverket forvandler slik motorkraften til regelmessige dreieslag. Skruer eller mutre løsnes på om- vendt måte. Igangsetting Innsetting av batteriet Sett høyre-/venstrebryteren 9 i midtstilling for å beskytte elektroverktøyet mot utilsiktet innkobling. Skyv det oppladede batteriet 8 forfra inn i foten på elektro- verktøyet til batteriet er sikkert låst. Innstilling av rotasjonsretningen (se bilde D) Med høyre-/venstrebryteren 9 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 10 er dette ikke mu- lig. Høyregang: Til innskruing av skruer og fasttrekking av mutre trykker du høyre-/venstrebryteren 9 helt inn mot venstre. Venstregang: Til løsing hhv. utskruing av skruer og mutre trykker du høyre-/venstregangsbryteren 9 helt mot høyre. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 10 og hold den trykt inne. Til utkobling av elektroverktøyet slipper du på-/av-bryteren

Slå elektroverktøyet kun på når du bruker det for å spare ener- gi. Innstilling av turtallet Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 10 inn. Et svakt trykk på på-/av-bryteren 10 fører til et lavt turtall. Tur- tallet økes med økende trykk. Forhåndsvalg av turtallet/slagtallet Med knappen 6 kan du forhåndsinnstille nødvendig turtall/ slagtall i 2 trinn. Trykk gjentatte ganger på knappen 6 helt til ønsket innstilling signaliseres i turtallsvisningen 5. Den valgte innstillingen lagres. Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk. Slå lyset «PowerLight» på/av For å slå på lyset 3 trykker du på knappen 4. For å slå lyset 3 av trykker du på knappen 4 igjen. Batteri-ladeindikator Batteri-ladetilstandsindikatoren 11 viser ved halvveis eller helt inntrykket på-/av-bryter 10 batteriets ladetilstand i noen sekunder og består av 3 grønne LED. Temperaturavhengig overlastbeskyttelse Ved forskriftsmessig bruk kan ikke elektroverktøyet overbe- lastes. Hvis belastningen blir for stor eller batteritemperatu- ren ikke er i samsvar med spesifikasjonene, reduseres ut- gangseffekten, eller elektroverktøyet slås av. Elektroverktøyet går ikke med full utgangseffekt igjen før til- latt batteritemperatur er nådd. LED Kapasitet Kontinuerlig lys 3 x grønn ≥ 2/3 Kontinuerlig lys 2 x grønn ≥ 1/3 Kontinuerlig lys 1 x grønn < 1/3 Blinklys 1 x grønn Reserve OBJ_BUCH-2221-001.book Page 65 Monday, February 16, 2015 11:15 AM66 | Norsk 2 609 141 152 | (16.2.15) Bosch Power Tools Arbeidshenvisninger Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Dreiemomentet er avhengig av slagets varighet. Det maksi- male dreiemomentet resulterer av alle enkelte dreiemomen- ter som oppstår av slagene. Det maksimale dreiemomentet oppnås etter en slagtid på 6–10 sekunder. Etter denne tiden økes dreiemomentet kun minimalt. Slagtiden må finnes frem for hvert nødvendige dreiemoment. Det virkelige dreiemomentet må alltid kontrolleres med en momentnøkkel. Skruforbindelser med et hardt, fjærende eller mykt feste Hvis dreiemomentene som oppstår i løpet av slagene måles og overføres til et diagram, har du en kurve for utviklingen av dreiemomentet. Høyden på kurven tilsvarer det maksimalt mulige dreiemomentet, steilheten viser i løpet av hvilken tid dette oppstår. En dreiemomentutvikling er avhengig av følgende faktorer: – Fastheten til skruer/mutre – Type underlag (skive, tallerkenfjær, tetning) – Fastheten til materialet som skal skrus fast – Smøreforholdene på skruforbindelsen Slik oppstår følgende anvendelsestilfeller: – Hardt feste på skruforbindelser mellom metall og metall ved bruk av underlagsskiver. Etter en relativ kort slagtid er det maksimale dreiemomentet oppnådd (steil karakteris- tikk). Unødvendig lang slagtid skader maskinen. – Fjærende feste på skruforbindelser mellom metall og me- tall, men ved bruk av fjærringer, tallerkenfjærer, stagbolter eller skruer/mutre med konisk feste og ved bruk av forlen- gelser. – Mykt feste på skruforbindelser mellom f.eks. metall og tre, eller ved bruk av bly- eller fiberskive som underlag. Ved fjærende hhv. mykt feste er det maksimale dreiemomen- tet lavere enn ved et hardt feste. Det er også nødvendig med en tydelig lengre slagtid. Omtrentelige verdier for maksimale skrue-dreiemomenter Angivelser i Nm, beregnet ut fra spenningstverrsnittet; utnyttelse av strekkgrensen 90 % (ved friksjonstall μ tot = 0,12). Dreiemo- mentet må alltid kontrolleres med en momentnøkkel. Tips Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca.

skruelengden. Merk: Pass på at det ikke kommer metalliske smådeler inn i elektroverktøyet. Belteholdeklips (se bilde E) Med belteholdeklipsen 17 kan du f. eks. henge elektroverk- tøyet i et belte. Du har da begge hender ledig og elektroverk- tøyet er alltid lett tilgjengelig. Farget klips (se bilde F) Med fargeklipset 18 kan du merke elektroverktøyet individuelt. Regler for optimal bruk av oppladbare batterier Beskytt batteriet mot fuktighet og vann. Batteriet må kun lagres i et temperaturområde på –20 °C til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren. Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg informasjonene om kassering. Service og vedlikehold Vedlikehold og rengjøring Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy- skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Kundeservice og rådgivning ved bruk Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Spreng- skisser og informasjon om reservedeler finner du også på: www.bosch-pt.com Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an- gående våre produkter og deres tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektro- verktøyets typeskilt. Fasthetsklasser jf. DIN 267 Standard-skruer Høyfaste skruer
