NAVODILA ZA UPORABO ANGLE EXACT 29 CF Professional BOSCH

Desni smer: Za uvtanje zavrtnjeva pritsnite preklopni prekidač za smer okretanja (14) palevo do grančnika.

Levi smer: Za opustanje odnosno odvrtanje zavrtnjeva, sklopek za pravac obrtanja (14) pritisnite do granicnika udesno.

Uključivanje radnog svetla

Radno svetlo (18) omogucije osvetljavanje mesta vijaka kada su uslovi osvetjenja nepovoljni. Radno svetlo uključujete (18) laganim pritiskom prekidača za uključivanje/isključivanje (13). Ako premidača za uključivanje/isključivanje Čvṛsće pritsinete, uključuje se elektrčni alat i radno svetlo svetli dalje.

Splošna varnostna navodila za elektrickna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacja, ki so prilozène temu elektrichiñnemu orodju. Če spodaj navedenih napotkov ne upoštevate, lahko pride do elektrichiñega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se povajlvja v nadalnjem besedilu, se nanaša na elektricna orodja z elektrčnim pogonom (z elektrčnim kablom) in na akumulatorska elektricna orodja (brez elektrčnega kabla).

Delovno mesto nj bo vedno Čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povećajo možnost nezgod.
Elektricna orodja ne uporablajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
Ko uporabljate elektricno orodje, poskrbite, da v blizini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

▶ Prikljuci vtič elektrickega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih elektrickih orodjih ne uporabljaje adapterskih vtičev. Nespremenjeni vtiči in ustrozne vtičnice zmanjsujejo tveganje elektrickega udara.

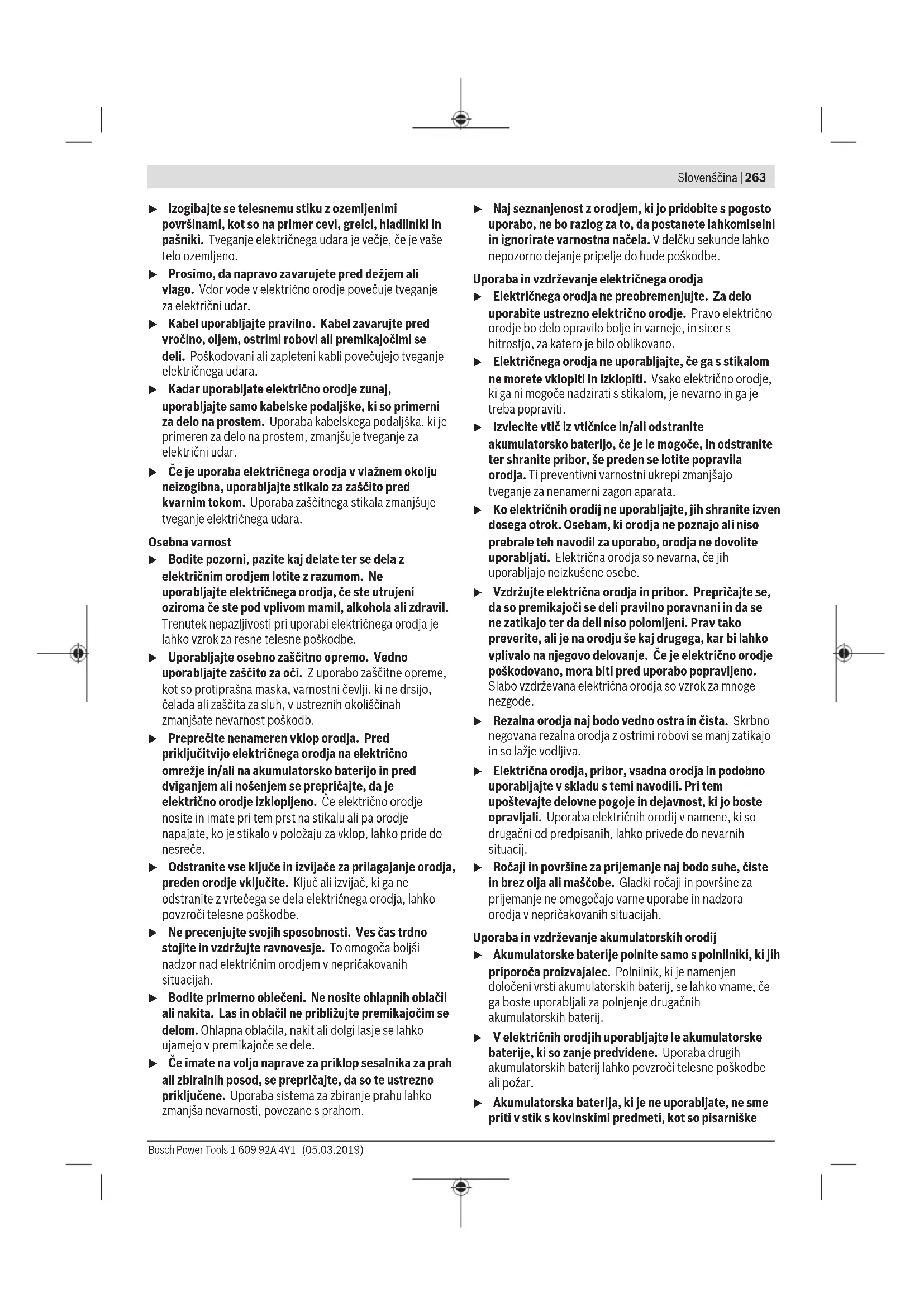

Izogibaje se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelsi, hladilniki in pašniki. Tveganje elektricnega udara je vecje,Če je vaše telo ozemljeno.
Prosim, da napravo zavarujete pred dezmem ali vlago. Vdor vode v elektricno orodje povecuje tveganje za elektrici ni udar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnega udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici ni udar.
Če je uporaba elektricnega orodja v vlažnem okoljneizogibna, uporabljaje stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnegastrikala zmanjsuje tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektrichnim orodjem lotite z razumom. Ne uporabljaje elektrichnega orodja, cte ste utrujeni oziroma cte ste pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektrichnega orodja je lahko vroz k asrne telesne poskodbe.

Uporablajte osebno zašcitno opremo. Vedno uporablajte zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, Čelada ali zašcitva sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprečite nenameren vklop orodja. Pred prikljucitvijo elektricnega orodja na elektricno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je elektricno orodje izklopljeno. Če elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nasreće.
Odstranite vse kljuce in izvijaça ze prilagajanje orodja, preden orodje vklučite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjute svojih sposobnosti. Veschas trdno stojite in vzdrrzujte ravnovesje. To omogoca boljsi nadzor nad elektrichim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblacil ali nakita. Las in oblacil ne približujte premikajočim se delom. Ohlapna oblacila, nikat ali dolgi lasje se lahko ujamejo v premikajoće se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.

Najseznanjenostzorodjem,kijo pridobite s pogosto uporabo,ne bo razlog za to,da postanete lahkomiselni inignorirate varnostna nacela.V delcku sekunde lahko nepozorno dejanepripelje do hude postkodbe.

Uporaba in vzdrrzechavanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricega orodja ne uporablajte, ce ga s stikalom ne morete vklopi in izklopi. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecit vtič iz vtčnicin ali odstranite akumulatorsko baterijo, Če je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Tipreventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektrichnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektricna orodja so nevarna, ce jih uporabljao neizkušene osebe.
Vzdržujte elektrčna orodja in pribor. Prepričajte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je elektrčno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdřevana elektrčna orodja so vzrok za mnoge nezgode.
Rezalna orodja njbodo vedno ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektrichnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in povrsine za prijemanje naj bodo suhe, Čiste in brez olja ali mašćobe. Gladki ročaji in povrsine za prijemanje ne omogćaje varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrrzevanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen doloceni vrsti akumulatorskih baterij, se lahko vname, Če ga boste uporabljali za polnjene drugacnih akumulatorskih baterij.
V elektrichnih orodjih uporablijalte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroci telesne poskodbe ali pozar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške

sponke,kovanci,kljuci,zeblji,vijaki in drugi manjski kovinski predmeti,ki bi lahko povzroci premostitev kontaktov.Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali pozar.

V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po nakljucju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oci, poišcite zdravniško pomoč. Iztekajoca akumulatorska tekočina lahko povzroči draženje ali opekline.
Ne uporabljaje po skodovanihi al prilagojenih akumulatorskih baterij oz. orodij. Po skodovane ali prisagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroci požar, eksplozijo ali tveganje za po skodbe.
Akumulatorske baterije ali orodja ne izpostavljaje ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130°C lahko povzroči eksplozijo.
Upostevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navenedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven dolocenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

Vase elektricno orodje naj popravlja samo usposobljeno strokovno osebje, ki nj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljaje poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblašćeni serviser.

Varnostna opozorila za vijačnike

Ko izvajate postopek, pri katerem lahko pride do stika vijačnika s skritoŽico, elektricno orodje držite za izolirane ročaje. Ob stiku vijačnika zŽico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnega orodja, uporabnik pa lahko ob tem doživi elektrici udar.
Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povrozci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omreže pa ima za posledico materialno škodo.
Trdno drzite elektricno orodje. Pri zategovanju in odvijanju vijakov lahko pride do kratkotrajnih visokih reakcijskih momentov.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga držali z roko.
Pred odlaganjem elektricnega orodja počakajte, da se orodje popolnama ustavi. Nastavek se lahko zatakne,

zaradi cesar lahko izgubite nadzor nad elektricnim orodjem.

Če je akumulatorska baterija poskodovana ali Če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.
Akumulatorske baterije ne odpirajte. Nevarnost katkega stika.
Koničasti predmeti, kot so na primer Žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi kateregá lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
Akumulatorsko baterijo uporabljajearto izdelki proizvajalca. Le tako je akumulatorska baterija zašcitena pred nevarno preobrenenitvijo.

Akumulatorsko baterijo zašcitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

Ce nastavek zablokira, nemudoma izklopite elektricno orodje. Bodite pripravljeni na visoke reakcijske momente, ki povzrocijo povratni udarec. Nastavek blokira, ko je elektricno orodje preobremenjeno ali ko se elektricno orodje zagozdi v obdelovancu.

OPOZORILO

Prah, ki nastaja pri grobem
brušenju,Žaganju, finem brušenju,

vrtanju in podobnih delih, je lahko rakotvoren, mutagen ali strupen za razmnozevanje. Nekaj snovi, ki vsebuje ta prah: svinec v barvah in lakih, kristaliziran silicijev oksid v opekah, cementu in drugih gradbenih materialih; arzen in kromat v kemično obdelanem lesu. Tveganje za nastavek bolezni je odvisno od tega, kako pogosto ste izpostavljeni tem snovem Za zmanjsanje nevarnosti vedno delajte samo v dobro prezračenih prostorih z ustrezno zašcitno opre mo (npr. s posebej zarovano opremo za zašcit dohal, ki filtrira tudinajmanje prašne delce).

Preprecite nenačrtovan vklop. Pred vstavljanjem akumulatorske baterije se prepričajte, da je stikalo za vklop/izklop v položaju za izklop. Če elektricno orodje med prenašanjem s prsti držite za stikalo za vklop/izklop ali akumulatorsko baterijo vstavljate pri vklopljenem elektricnem orodju, lahko pride do nasreće.

Uporabljaje samo brezhibne in neobrabljene nastavke. Nastavki v okvari se lahko zlomijo in povzroćijo materialno škodo.
Pri nameščanju nastavka se prepričajte, da se je nastavek varno zaskočil v držalo orodja. Če nastavek ni trdno vpet v držalo orodja, lahko prijem popusti in orodja ne morete vec nadzorovati.
Pri vijačenju daljših vijakov bodite previdni, saj obstaja nevarnost zdrsa, ki je odvisna od vrste vijakov in uporabljenih nastavkov. Dolgih vijakov pogosto ne

morete dobro nadzorovati, zato obstaja nevarnost, da pri privijanju orodje zdrse in se poskodujete.

Pred vklopom elektricna orodja preverite

nastavljeno smer vrtenja. Ce ze lite na primer vijak odviti, smer vrtanja pa je nestavljena na privivanje vijakov, lahko pride do sunkovitih in nepričakovanih premikov elektricnega orodja.

Elektricnega orodja ne uporabljajte knot vrtalnik.

Elektricna orodja z varnostno sklopko niso primerna za vrtanje. Sklopka se lahko samodejno in brez opozorila izklopi.

Opis izdelka in storitev

Preberite vsa varnostna opororila in

navodila. Neuostevanje varnostnih opozoril in navodil lahko povzroci elektrici ni udar, pozar in/ali hude poskodbe.

Upostevajte slike na začetku navodil za uporabo.

Namenska uporaba

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Elektricno orodje je namenjeno privivanju in odvikanju vijakov, matic in drugih navojnih elementov v navenenem območju dimenzij in zmogljivosti.

Elektricno orodje ni namenjeno kot vrtalni stroj; da bi prepreci isebno in materialno skodo, ne smete elektricnega orodja z izklopno spojko nikoli uporabljati za vrtanje.

ANGLE EXACT 14CF | 22CF | 29CF

Elektricno orodje je zaradi svojega pojasna vrtenja v levo namenjeno za odprt plošćat odgon. Primerno je za vijačna mesta, ki so dostopna samo z ene strani, npr. na cevni napeljavi.

Ni primerno za odvijanje vijačnih zvez.

Elektricno orodje ni namenjeno kot vrtalni stroj; da bi prepreci isebno in materialno skodo, ne smete elektricnega orodja z izklopno spojko nikoli uporabljati za vrtanje.

Komponente na sliki

Ostevilčenje component, ki so prikazane na sliki, se nanaša na prikaz elektricnega orodja na strani z grafiko.

Številka izdelka		0 602 490 675 0 602 490 673 0 602 490 671
Najv. vrtilni moment pri trdem/mehkem vijačenju po ISO 5393	Nm	17/13 23/20 30/28
Število vrtljajev v prostem teku n0	min-1	560 320 220
Nazivna napetost V 14,4 14,4 14,4
Smer vrtenja		ΩΩ ΩΩ ΩΩ
Teža po EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Stopnja zaščite IP 20 IP 20 IP 20

Industrijski akumulatorski kotni vijačnik ANGLE EXACT 14CF 22CF 29CF

Številka izdelka		0 602 490 690 0 602 490 693 0 602 490 691
Najv. vrtilni moment pri trdem vijačenju in vrtenju v desnoA)	Nm	10 16 20
Številvo vrtljajev v prostem teku n0 pri vrtenju v desnoA)	min-1	340 440 300
Nazivna napetost V 9,6 14,4 14,4
Smer vrtenja		ΩΩ ΩΩ ΩΩ
Teža po EPTA-Procedure 01:2014 kg 1,0 1,5 1,5
Stopnja zašite IP 20 IP 20 IP 20

A) Pri vrtenju v levu so elektricna orodja pocasnejsa in imajo nizi vrtilni moment. V skladu s prestavnim razmerjem ploscatega odgona se spremeni tudi stevilo vrtljajev in vrtilni moment na nastavku.

Ni-MH-komplet akumulatorskih baterij

Ni-Cd-komplet akumulatorskih baterij	9,6	9,6	12,0	12,0	14,4	14,4
Številka izdelka	2 607 335	2 607 335	2 607 335	2 607 335	2 607 335	2 607 335
	877	659	879	375	881	655
Številco celic	8	8	10	10	12	12
Napetost akumulatorske baterije	V	9,6	9,6	12,0	12,0	14,4
Napoljenost	Ah	1,8	2,4	1,8	2,4	1,8
Teža po EPTA-Procedure 01:2014	kg	0,45	0,50	0,65	0,70	0,70
Priporočeni polnilniki		AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV	AL 2450 DV

9,612,014,4

Številka izdelka	2 607 335 681	2 607	335 683	2 607	335 685
Številco celic	8	10	12

Ni-MH-komplet akumulatorskih baterij 9,6 12,0 14,4

Napetost akumulatorske baterije V 9,6 12,0 14,4

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-2.

A-vrednotena raven zvočnega tlaka za elektricno orodje običajno znaša 70 dB(A). Negotovost K = 3 dB. Raven hrupa med delom lahko preseže 80 dB(A).

Uporablajte zašćito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu s standardom

EN62841-2-2: vijačenje: a_n < 2,5m / s^2 = 1,5m / s^2

Vrednosti nivoja treslajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljago za medsebojno primerjavo elektrichni orodij. Primerne so tudi za zachasno oceno oddajanja treslajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnem vzdřevanju lahko nivo hrupa in tresljajev odstopa. To lahko obretenjenost s hrupom in tresljaji v celotnom obdobuju uporabe občutno poveča.

Zanatancnejso oceno obremenjenosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljno, in cas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenost s hrupom in tresljami, ki je razporejena na celotno obdobre uporabe.

Dolcite dodatne varnostne ukrepe za zašcitop uporabnika pred vplivi tresljajev, npr. vrdrževanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namecitev

Obseg dobave

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Ti industrijski akumulatorski kotni vijačniki se dobavijo brez nastavkov, kotne vijačne glave, preme vijačne glave, akumulatorske baterije, polnilnika, napetostnega regulatorja ali napetostnega adapterja.

Napetostne adapterje lahko uporabljate izključno za priklop Boschevih industrijskih akumulatorskih kotnih vijačnikov na regulator napetosti 4EXACT.

ANGLE EXACT 14CF | 22CF | 29CF

Ti industrijski akumulatorski kotni vijačniki se dobavijo brez nastavkov, kotne vpenjalne glave, vmesne prirobnice, akumulatorske baterije, polniliika, napetostnega stabilizatorja ali napetostnega adapterja.

Napetostne adapterje lahko uporabljate izključno za priklop Boschevih industrijskih akumulatorskih kotnih vijačnikov na regulator napetosti 4EXACT.

Okolje delovanja in skladišćenja

Elektricno orodje je namenjeno izključno za delovanje v zaprtih mestih uporabe.

Zaprilno delovanje mora biti dopustna

temperatura okolice med -5^ in +50^ (23°F in 122°F) z dovoljeno relativno vlažnostjo zraka med 20 in 95%, brez orositive.

Hranite akumulatorsko baterijo pri temperaturi med 0^ (32 ^) in 45^ 113°F) in s tem preprecite poškodbe akumulatorskih celic.

Montaža kotne vijačne glave

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Pri tem industrijskem akumulatorskem kotnem vijačniku morate najprej namestiti ustrezno kotno glavo (glejte „Tehnični podatki“, Stran 265).

Pred montazo, nastavitvijo ali demontazo vijačne glave se prepričajte, da je stikalo za preklop smeri vrtenja na sredini (zapora vklopa) ali da se je

akumulatorska baterija odstranila iz elektricnega orodja.

Elektricno orodje drzite z viličastim ključem (6) na utoru (5) prirobnice kotne glave.

Elektricega orodja nikoli ne pritrdite na obod ohiša.

Kotno vpenjalno glavo (3) na prirobnico namestite v zelen položaj in z viličastim ključem (4) zategnitePokrivno matico v utoru (19).

Pri tem viličasti ključ (6) na prirobnici kotne glave potiskajte v nasprotno stran.

ANGLE EXACT 14CF | 22CF | 29CF

Pri tem industrijskem akumulatorskem kotnem vijačniku morate najprej montirati ustrezen plošćat odgon. Na tržić ulahko kupite razljene plošćate odgone.

V vasi specializirani trgovini povrasa jte po ustreznem plošcatem odgonu.

Z zanko za obesanje (8) lahko elektricno orodje pritrdite na obesalnik.

Zanko za obesanje (8) namestite na elektricno orodje in se prepričajte, da se zaskovi reže (15).

Redno preverjaje, ce sta zanka za obeisanje orodja in kljuka na pripravi za obeisanje ustrezno pritrjeni.

Polnjenje

Opomba: polnilne naprave in akumulatorske baterije niso del dobavnega obsega.

Prikazan omrežni vtč se lahko razlikuje od tistega na vašem elektrichem orodju.

Pazite na to, ustrezajo polnilne naprave in akumulatorska baterija vašemu nacionalnemu elektrichnemu omrežju.

Polnilnik AL 2450 DV (gleje sliko A)

Prikljucite polnilnik (21) z omrežnim vtičem (22) na elektrčno omrežje in namestite akumulatorsko baterijo (11) v pravi polojžaj v tulec polnilne naprave.

Pri vstavljanju/odvzemu akumulatorske baterije ne smete uporabiti sile. Akumulatorske baterije z vticnim kontaktom APT (Akku Pack Top) sozasnovane takto, da jih lahko v elektricno orodje ali polnilno napravo namestite le v pravilnem položaju.

Zeleni LED-prikaz (23) začne utripati. To prikazuje aktiven polnilni tok. Ko je akumulatorska baterija v celoti napolnjena, se polnjenje samodejno ustavi. Ko zelen LED-prikaz ne utripa vec, temvec sveti enakomerno, je polnjenje zakljuceno. Pojav se akustićni signal za pribl. 2 sekundi, ki signalizira popolno napolnjene akumulatorske baterije.

Če rdeči LED-prikaz (24) trajno sveti, se naprava polni z reduciranim polnilnim tokom. Ko utripa rdeč LED-prikaz, polnjenje ni možno.

Napake - vzroki in pomoč

Vzrok Ukrepi
LED-prikazi ne svetijo
Omrežni vtič polnilnika ni (pravilno) vstavljen	Omrežni vtič (do konca) vstavite v vtičnico
Pokvarjena vtičnica, omrežni kabel ali polnilnik	Preverite omrežno napetost, polnilnik njat po potrebi pregleda servisna služba, pooblasčena za Boscheva elektrčna orodja
Poljenje ni mogoče
Nedovoljena temperatura akumulatorske baterije	S hlajenjem ali segrevanjem poskrbite za dovoljeno temperaturno območje med 0 °C (32 °F) in 45 °C (113 °F)
Umazani akumulatorski kontakti	Očistite akumulatorske kontakte, na primer z večkratnim namešćanjem in odstranjevanjelem akumulatorske baterije; akumulatorsko baterijo po potrebi zamenjaje
Akumulatorska baterija je v okvari	Zamenjaje akumulatorsko baterijo
Akumulator ni (pravilno) vstavljen	Akumulator (do konca) vstavite v odprtino za poljenje

Regulator napetosti (glejte sliko B)

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 | 17 |

22CF|23|29CF|30

Opomba: industrijski akumulatorski kotni vijačniki lahko alternativno k delovanju z akumulatorjem delujejo tudi z regulatorjem konstantne napetosti.

Prikazan omrežni vtč se lahko razlikuje od tistega na vašem elektrichem orodju.

Pazite, da regulator konstantne napetosti ustreza vašemu nacionalnemu elektrichnemu omrežju.

Poleg regulatorja konstantne napetosti 4EXACT in ustreznega omrežnega vtiča potrebujete napetostni adapter z enako omrežno napetostjo kot vaš vijačnik.

Napetost na regulatorju napetosti (LED-prikaz) mora biti usklajena z napetostjo vijačnika. Regulator konstantne napetosti je primeren izklučno za industrijske akumulatorske vijačnike verzij EXACT, ANGLE EXACT in BT-EXACT z napetostjo med 9,6 V in 14,4 V. Drugace obstaja nevarnost požara in eksplozije.

Priključitev na oskrbovanje z el. energijo

Opomba: prosimo pazite na to, da pri dobavi ni vstavljena niti akumulatorska baterija, niti napetostni adapter niti elektricno orodje.

Akumulatorskih baterij ne smete hraniti v polnilni napravi. Akumulatorske baterije so dlje vzdrljive, ce se

jih shranjuje ločeno. Pazite na to, da p odaljsem skladisčenju v celoti napolnite akumulatorso baterijo.

Polnjenje akumulatorske baterije

Pred prvo namestitvijo akumulatorske baterije v elektricno orodje, se mora akumulatorska baterija napoliniti v primerni polnilni napravi. Natančen opis polnilnega postopka se nahaja v navodilu za obratovanje polnilne naprave in v opozorilih tega navodila (glejte „Poljenje“, Stran 268). Akumulatorska baterija je opremljena z nadzoram temperature NTC, ki dovoluje polnenje le v temperaturnem območju med 0^ (+32^) in 45^ (+113^) . S tem je zagotovljena dolgaŽiviljenjska doba akumulatorske baterije. Pri pravilni uporabi lahko akumulatorsko baterijo ponovno napolnite do 3000-krat.

Nov ali dalj ācasa neuporabljen akumulator doseže polno
kapaciteto šele po približno 5 ciklusih polnenja in
praznjenja. Akumulatorske baterije polnite le takrat, ko sveti
LED-prikaz „polnilno stanje akumulatorske baterije“ rdeče.

Vstavljanje in odstranjevanje akumulatorske baterije

Potisnite preklopno stikalo smeri vrtenja (14) v srednjo pozicijo. To zablokira stikalo za vklop/izklop (13) v poziciji „izklop“, kar prepreci nenameren vklop elektricnega orodja. Potisnite napoljeno akumulatorsko baterijo (11) v ročaj elektricnega orodja.

Pazite na to, da akumulatorsko baterijo vstavite v pravilno pozicijo in da deblokirni tipki (12) občutno zaskočita v ročaju elektricnega orodja.

Pri vstavljanju/odvzemu akumulatorske baterije ne smete uporabiti sile. Akumulatorske baterije z vticnim kontaktom APT (Akku Pack Top) sozasnovane takto, da jih lahko v elektricno orodje ali polnilno napravo namestite le v pravilnem položaju.

Za snetje akumulatorske baterije (11) morate na obeh straneh pritisniti na deblokirni tipki (12) in potegniti akumulatorsko baterijo navzdol iz rocaja.

Namestitev in odstranitev napetostega adapterja (gleje sliko C)

ANGLE EXACT 2|3|6|7|8|14CF|15|17|22CF|23|29CF|30

Izberite napetostni adapter, ki ustreza nazivni napetosti vašega elektricnega orodja.

Napetostni adapterjri se razlikujugo glede na napetost po barvi ohišja prikljucnega vtiča D-Sub (26). Ohišje prikljucnega vtiča D-Sub za napetost 9,6-V ima svetlomodro barvo, ohišje napetiosti 14,4-V pa crno barvo.

Ohise adapterja (28) lahko montirate ali demontirate le pri izklopljenem regulatorju konstantne napetosti ali pri prikljucnem vtiču (26), ki je ločen od regulatorja konstantne napetosti, montirati ali demontirati v industrijski vijačnik.

Potisnite preklopno stikalo smeri vrtenja (14) v srednjo pozicijo. To zablokira stikalo za vklop/izklop (13) v poziciji „izklop“, kar prepreci nenameren vklop elektricnega orodja. Nato potisnite ohišje adapterja (28) v ročaj elektricnega orodja. Pazite na to, da ohišje adapterja vstavite v pravlino

pozicijo in da deblokirni tipki (12) občutno zaskočita v ročaju elektricnega orodja.

Nato priključni vtč (26) napetostnega adapterja, ki se privilega vašemu elektricknemu orodju, priključite v priključno pušo (25). Priključni vtč (26) privijte v priključno pušo (25) tak, da oba vijaka (27) z roko privijete.

Za odstranitev napetostega adapterja, sprostite oba vijaka (27) na priključem vticu (26) izključenega regulatorja konstantne napesti in povlecite za priključni vtic iz doze (25).

Nato pritisnite na obeh straneh na deblokirni tipki (12) in potegnite ohišje adapterja (28) iz ročaja elektricnega orodja.

Menjava nastavka pri hitrovpenjalni glavi (gleje sliko D)

Pri nameščanju nastavka se prepričajte, da se je nastavek varno zaskočil v držalo orodja. Če nastavek ni trdno vpet v držalo orodja, lahko prijem popusti in orodja ne morete vec nadzorovati.

ANGLE EXACT 2 |3|6

Za te industrijske akumulatorske kotne vijačnike je na voljo tudi ravna vijačna glava s hitrovpenjalno glavo 1/4" (stevilka izdelka 0607 453 631).

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Za te industrijske akumulatorske kotne vijačnike je na voljo tudi kotna vijačna glava s hitrovpenjalno glavo 1/4" (številka izdelka 0 607 453 630).

Namestitev nastavka

Povlecite hitrovpenjalno glavo (29) naprej. Namestite nastavek (1) v vpenjalni system (2), in ponovno spustite hitrovpenjalno glavo.

Uporablajte le nastavke z ustreznim vpetjem (1/4"-sestrobni).

Ne poskušajte vstaviti svedra v to hitrovpenjalno glavo. Industrijski akumulatorski kotni vijačniki z izklopno spojkno niso primerni za vrtanje. Sklopka se lahko samodejno in brez opozorila izklopi. Če po izklopu sklopke ne prenehate vtati, vam lahko elektricno orodje uhaja iz rok, dokler se izklopna sklopa znova ne vklopi.

Odstranitev nastavka

Povlecite hitrovpenjalno glavo (29) naprej. Odstranite nastavek (1) iz vpenjalegaistema (2), in ponovno spustite hitrovpenjalno glavo.

Menjava orodja pri vijačni glavi, zunanji Štiriobni

Pri nameščanju nastavka se prepričajte, da se je nastavek varno zaskočil v držalo orodja. Če nastavek ni trdno vpet v držalo orodja, lahko prijem popusti in orodja ne morete več nadzorovati.

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15

Za te industrijske akumulatorske kotne vijačnike je na voljo tudi kotna vijačna glava, štirirobna 1/4" (stevilka izdelka

270 | Slovenscina

0607 453 617) ter kotna vijačna glava, stirirobna 3 / 8'' (stevilka izdelka 0607 453 620).

ANGLE EXACT 17|23|30

Za te industrijske akumulatorske kotne vijačnike je na voljo tudi kotna vijačna glava, štirirobna 3/8" (stevilka izdelka 0607 451 618).

Namestitev nastayka

Pritisnite zaticn a stirirobnem drzalu nastavkov (2), npr. z ozkim izvijaem, navnoter in potisnite nastavek (1) cz stirirobnik. Poskrbite, da se zatic zaskoiv odprtini nastavka.

Odstranitev nastavka

Pritisnite zatic v rezi nastavka (1) navznoter in povlecite nastavek iz drzala (2).

Menjava nastavka pri vijačni glavi z notranjim šestrobom (gleje sliko E)

Pri namešćanju nastavka se prepričajte, da se je nastavek varno zaskočil v držalo orodja. Če nastavek ni trdno vpet v držalo orodja, lahko prijem popusti in orodja ne morete vec nadzorovati.

ANGLE EXACT2|3|6|7|8|15

Za te industrijske akumulatorske kotne vijačnike je na voljo tudi kotna vijačna glava z notranjim šestrobom 1/4" (stevilka izdelka 0 607 453 618).

Namestitev nastayka

Vstavite nastavek (1) v notranji šestrob držala (2), da se slišno zaskovi.

Odstranitev nastayka

Povlecite nastavek (1) iz držala (2), po potrebi si pomagajte s klešcami.

Delovanje

Uporabljaje osebno zašcitno opremo.
Vedno uporabljaje zašcitno za oči. Z uporabov
zašcitne opreme, kot so protiprašna maska,
varnostni Čevlj, ki ne drsijo, Čelada ali zašcitva sluh, v ustreznih okolišcinah zmanjsate
škodb.

Uporaba

Preden vklopike elektricno orodje, morate najprej nastaviti smer vrtenja s stikalom za preklop smeri vrtenja (14): elektricno orodje se zažene samo,Če stikalo za preklop smeri vrtenja (14) ni v sredini (zapora vklopa).

Nastavitev smeri vrtenja (glejte silko F)

Stikalo za preklop smeri vrtenja (14) uporabljajte samo, ko elektricno orodje miruje.

Vrtenje v desno: za privijanje vijakov pomaknite stikalo za preklop smeri (14) v levo do prislona.

Vrtenje v levo: za rahljanje oz. odvijanje vijakov pomaknite stikalo za preklop smeri (14) v desno do prislona.

Vklop delovne luči

Delovna svetilka (18) omogoca osvetlitev mesta vijačenja v neugodnih svetlobnih razmerah. Delovno svetilko (18) vklopite z rahlim pritiskom na stikalo za vklop/izklop (13). Če stikalo za vklop/izklop pritisnite še bolj močno, se elektrčno orodje vklopi, delovna svetilka pa sveti še naprej.

Ne glejte neposredno v delovno luc, ker vas lahko oslepi.

Vklop/izklop

Vijačniki imajo varnostno skloprok, odvisno od vrtilnega momenta, ki je nastavljiva v navenenem območju. Vkljuci se, ko je dozežen nastavljen vrtilni moment.

Opomba: ce vaš vijačnik deluje z napetostnim adapterjem, morate najprej zagnati regulator konstantne napetosti.

Za vklop elektricnega orodja potisnite stikalo za vklop/izklop (13) do prislona.

Elektricno orodje se samodejno izklopi, ko je dosezen nastvljen vrtilni moment.

Ce predcasno spustite stikalo za vklop/izklop (13), predhodno nastavljen vrtilni moment ne bo dosezen.

Navodila za delo

Pred začektom kakršnihkoli del na elektricnem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektricnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Elektricno orodje lahko na matico/vijak postavite samo v izklopljenem stanju. Vrteče se elektricno orodje lahko zdrnsne.

Nastavitev vrtilnega momenta (glejte sliko G-1)

Vrtilni moment je odvisen od prednapetosti vzmeti pri sklopi. Varnostna sklopa reagira takoi pri vrtenju v desno kot pri vrtenju v levo, ko je dosezen nastvljeni vrtilni moment.

Zanastavitev individualega vrtilnegamomenta uporabljate.
samo prilozeno nastavljalno orodje (30).

Drsnik (7) na elektricem orodju potisnite povsem nazaj.

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Sestrobi kliguc (31) vstavite v nastavek (30) in ga počasi vrtite.

Takoj ko v odprtini ohiša vidite majhno izboklino (nastavitveno plošćo (32)) v sklopki, vanjo vstavite nastavek (30) in ga vrtite.

ANGLE EXACT 14CF | 22CF | 29CF

Upostevajte informacije dokupljenega plošcatega odgona ali povprašajte vašega specializiranega trgovca.

Če vrtite v smeri urinega kazalca, se vrtilni moment viša, Če vrtite v nasprotni smeri urinega kazalca, se vrtilni moment niža.

Odstranite nastavek (30). Drsnik (7) znova potisnite naprej, da sklopko zašcitite pred umazanijo.

Napotek: potrebna nestavitev je odvisna od vrste vijačnih povezav in jo najlažje izračunate s praktichim preizkusom. Vijačenje najprej poskusno preverite z momentnim ključem.

Nastavite vrtilni moment samo v navenedenem območju zmogljivosti, sicer sklopa ne reagira več.

Oznacitev nastavitve vrtilnega momenta

ANGLE EXACT 2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Za oznacitev nestavljenega vrtilnega momenta na posameznem orodju lahko obroček za oznacevanje (17) zamenjate z obročkom druge barve.

Če npr. uporabljate nekaj elektrichnih orodij EXACT z vrtilnim momentom 4,5 Nm, lahko namestite rdeče označitvene obroče za označitev vašega vrtilnega momenta. Čnpr. uporabljate druga elektrčna orodja EXACT v drugem montažnem območju, kjer je vrtilni moment nastavljen na 7,5 Nm, lahko namestite označitvene obroče drugih barv (crno, modro, zeleno ali rumeno) za označitev vrtilnega momenta na tem območju. Označitveni obroci razlicnih barv so le pomoč za monterje, saj lahko hitreje spoznajo, kateri vrtilni moment je nastavljen na ustreznem elektrichnem orodju.

Obroček za oznáčevanje (17) snamete z ozkim izvijačem, lopatico ali podobnim.

Elektricno orodje vedno uporabljate jne namescenim obrockom za označevanje, sj tem zagotovite boljso zašito ohišja proti prahu in neciastoči.

LED-prikaz

Prikaz stanja napoljenosti akumulatorske baterije

Če je treba akumulatorsko baterijo (11) napolniti, zasveti LED-prikaz (10) zeleno in

zasli si se zvočni signal. Nato je možnih le še 6–8 obratov. Če sveti LED-prikaz rdeče, kapaciteta ne zadošca vec za novo vijačenje ali pa se je elektricno orodje preobremenilo. Elektricnegara orodja ni vec mogoče vklopiti. Zapora vklopa ostane aktivirana, dokler se akumulatorska baterija ne odstrani iz elektricnega orodja in ne vstavi napolnjena akumulatorska baterija.

Če izvajate delo z napetostnim adapterjem, potem bor rdeč LED-prikaz (10) prikazal preobrenimenitve.

Ko utripa rdeč LED-prikaz (10), se je elektríčno orodje pregrelo in ga ni mogće uporabljati. Preden ponovno zaženetete elektríčno orodje, morate počakati, da se utripanje po kratkemČasu samodejno izklopi.

Močno skrajsan Čas delovanja kljub napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora zamenjati. Potrošene akumulatorske baterije odstranite v skladu z zakonskimi državnimi dolocili.

Prikaz vijačne zveze

Ko je dosezen prednastavljen vrtilni moment, se aktivira varnostna sklopka. LED-prikaz (9) sveti zeleno.

Če prednastavljen vrtilni moment ni dosežen, LED-prikaz (9) zasveti rdeče, hkrati pa se zaslíši zvočni signal. Znova izvedite vijačenje.

Zaščita pred ponovnim vklopom

Če se pri vijačenju aktivira varnostna sklopa, se motor izklopi. Ponoven vklop je možen po 0,7 sekunde. Tako preprečite nenamerno zategnitev Že pritrjenih vijačnih zvez.

Prestavitev kotne vijačne glave

ANGLE EXACT 2|3|6|7|8|15|17|23|30

Kotno vpenjalno glavo (3) lahko namestite v osem položajev. Elektricno orodje drzite z viličastim ključem (6) na utoru (5) prirobnice kotne glave.

Elektricnegarodja nikolinepritrdite naobodohisa.

Z vličastim klučem (4) odvjtePokrivno matico na utoru (19).Kotno vpenjalno glavo (3) vŽelen položaj nastavite v korakih po 45^ , nato pa z vličastim klučem (4)znova zategnitePokrivno matico v utoru (19).

Pri tem viličasti ključ (6) na prirobnici kote glave potiskajte v nasprotno stran.

ANGLE EXACT 14CF | 22CF | 29CF

Upostevajte informacije dokupljenega plošcatega odgona ali povprašajte vašega specializiranega trgovca.

Nastavitev delovne luče LED (glejtse sliko J)

ANGLE EXACT2|3|6|7|8|14CF|15|17|

22CF|23|29CF|30

Obroček za oznacevanje (17) snamete z ozkim izvijačem, lopatico ali podobnim orodjem. Vzmetno podložko (33) z ustrezni'm klešcam potisnite nazaj na odob ohišja.

Obe polovici oboda ohišja LED-držala (16), ki odajajo delovno luč LED (18), lahko zdaj prestavite v vse Želene položaje. Pazite, da ne poskodujete kabla na delovni luči LED in da ga brez prepogiba potisnete v predviden prostor (34) v obodu ohišja. Sedaj spot odajte delovno luč LED (18) z obema obodoma ohišja LED-držala (16).

Potisnite vzmetno podložko (33) in obroček za oznacevanje (17) nazaj v privotni polojazj.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Pred začetkom kakršnihkoli del na elektrichem orodju (na primer vzdřevanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz elektrichnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Skrbite za cistoco elektricnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Mazanje elektricnega orodja

Maziva:

posebna mast za gonila (225 ml)

kataloška stevilka 3605 430 009

mast Molykote

motorno olje SAE 10/SAE 20

272 | Hrvatski

• Po 150 urah obratovanja očistè gonilo z blagim topilom. Upoštevajte proizvajalčeva navodila za uporabo in odstranitèv topil. Nato namžite gonilo s posebnim Boschevim mazivom za gonila. Ponovite postopek Čišćenja na vsakih 300 ur obratovanja od prvega Čišćenja.
  Gibljive dele varnostne sklope po 100.000 postopkih vijačenja naoljite z nekaj kapljicami motornega olja SAE 10/SAE 20. Drseće in vrteće se dele namazite z mazivom Molykote. Ob tej priloznosti preverite sklopko glede obrabe, da se preprićate, da ponovljivost in natančnost nista bili oskodovani. Nato morate ponovno nastaviti vrtilni moment sklope.

Servisna dela in popravila Naj opravljajo le usposobljeni strokovnjaki. S tem je zagotovljena stalna varnost elektricega orodja.

Pooblascena servisna delavnica za Boschve izdelke opravlja ta dela hitro in zanesljivo.
Maziva in cistilna sredstva odlagajte na okolju prijazen način. Upostevalje zakonske predpise.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasanja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicne skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov obvezno navedite 10-mestno stevilko na tipski plošcici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Odlaganje

Poskrbite za okolju prijazno recikliranje elektrcihni orodij, akumulatorskih baterij, pribora in embalaze.

Elektricnih orodij in akumulatorskih/obicajnih baterij ne smete odvreci med gospodinjske opadke!

Zgolj za države Evropske unije:

Odslużena elektrickna orodja (v skladu z Direktivo 2012/19/EU) in okvarjene ali izrabljene akumulatorske/navadne baterije (v skladu z Direktivo 2006/66/ES) je treba zbirati loćeno in jih okolju prijazno reciklariti.

Akumulatorske/obicajne baterije:

Pozor: te baterije vsebujejo kadmij, ki je zelo strupena težka kovina.

Ni-MH: nikelj-kovinsko hidridne

Hrvatski

Sigurnosne napomene

Nije prikladan za OTPušanje vijčanih spojeva.

Nosite zašitutza uši!

Ukupne vrijednosti vibracija an (vektorski zbroj tri pracva) i nesigurnost K utvrdene u skladu s normom EN 62841-2-2: Uvrtanje vijaka: an < 2,5m / s^2 K = 1,5m / s^2
