用户手册 ANGLE EXACT 29 CF Professional BOSCH

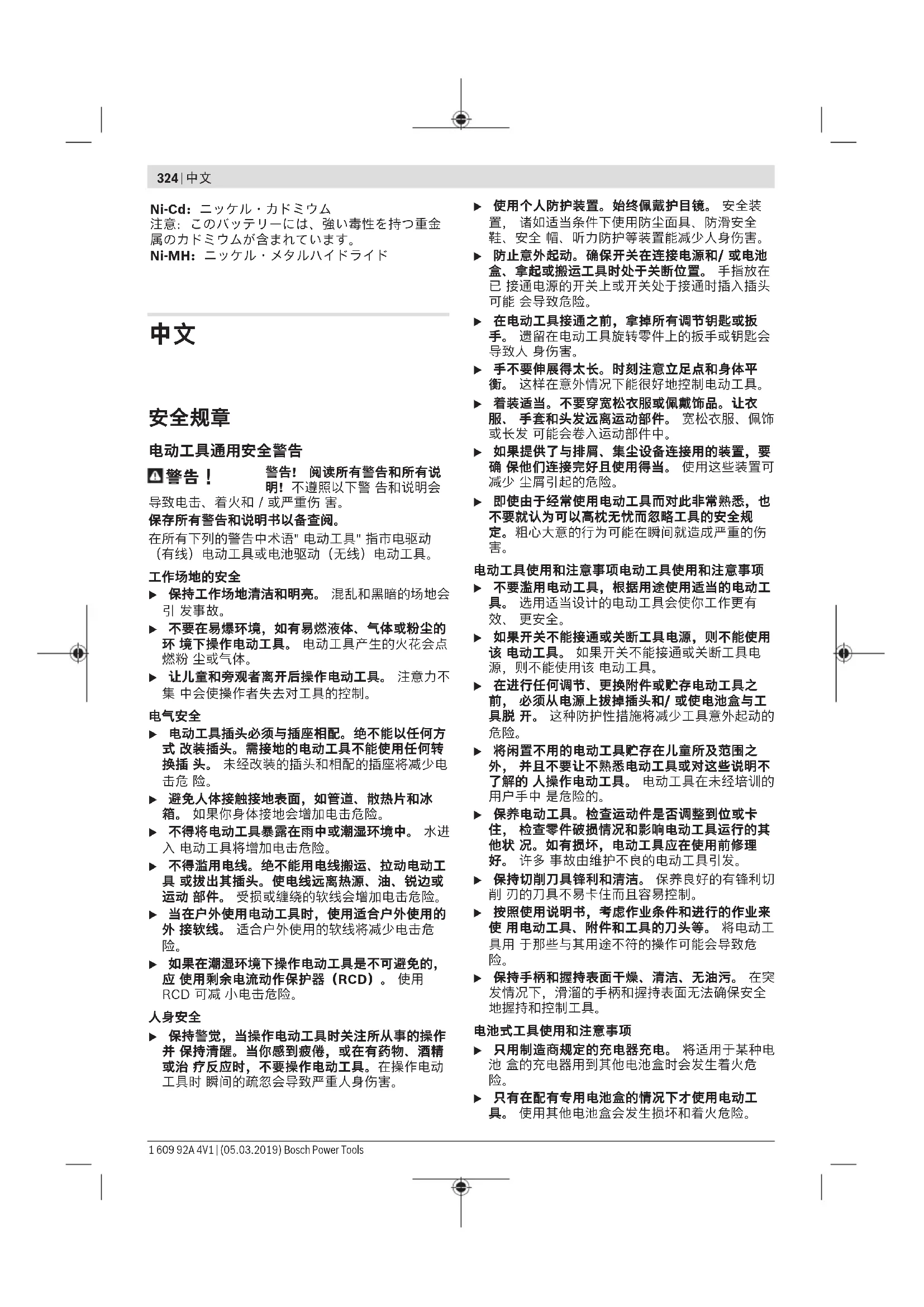

警告！ 阅读所有警告和所有说 明! 不遵照以下警 告和说明会 导致电击、着火和／或严重伤 害。 保存所有警告和说明书以备查阅。 在所有下列的警告中术语" 电动工具" 指市电驱动 （有线）电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。 混乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环 境下操作电动工具。 电动工具产生的火花会点

u 让儿童和旁观者离开后操作电动工具。 注意力不 集 中会使操作者失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式 改装插头。需接地的电动工具不能使用任何转 换插 头。 未经改装的插头和相配的插座将减少电

u 避免人体接触接地表面，如管道、散热片和冰 箱。 如果你身体接地会增加电击危险。 u 不得将电动工具暴露在雨中或潮湿环境中。 水进 入 电动工具将增加电击危险。 u 不得滥用电线。绝不能用电线搬运、拉动电动工 具 或拔出其插头。使电线远离热源、油、锐边或 运动 部件。 受损或缠绕的软线会增加电击危险。 u 当在户外使用电动工具时，使用适合户外使用的 外 接软线。 适合户外使用的软线将减少电击危

u 如果在潮湿环境下操作电动工具是不可避免的， 应 使用剩余电流动作保护器（RCD）。 使用 RCD 可减 小电击危险。

u 保持警觉，当操作电动工具时关注所从事的操作 并 保持清醒。当你感到疲倦，或在有药物、酒精 或治 疗反应时，不要操作电动工具。在操作电动 工具时 瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。 安全装 置， 诸如适当条件下使用防尘面具、防滑安全 鞋、安全 帽、听力防护等装置能减少人身伤害。 u 防止意外起动。确保开关在连接电源和/ 或电池 盒、拿起或搬运工具时处于关断位置。 手指放在 已 接通电源的开关上或开关处于接通时插入插头

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。 遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要伸展得太长。时刻注意立足点和身体平 衡。 这样在意外情况下能很好地控制电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让衣 服、 手套和头发远离运动部件。 宽松衣服、佩饰 或长发 可能会卷入运动部件中。 u 如果提供了与排屑、集尘设备连接用的装置，要 确 保他们连接完好且使用得当。 使用这些装置可 减少 尘屑引起的危险。 u 即使由于经常使用电动工具而对此非常熟悉，也 不要就认为可以高枕无忧而忽略工具的安全规 定。粗心大意的行为可能在瞬间就造成严重的伤

电动工具使用和注意事项电动工具使用和注意事项 u 不要滥用电动工具，根据用途使用适当的电动工 具。 选用适当设计的电动工具会使你工作更有

u 如果开关不能接通或关断工具电源，则不能使用 该 电动工具。 如果开关不能接通或关断工具电 源，则不能使用该 电动工具。 u 在进行任何调节、更换附件或贮存电动工具之 前， 必须从电源上拔掉插头和/ 或使电池盒与工 具脱 开。 这种防护性措施将减少工具意外起动的

u 将闲置不用的电动工具贮存在儿童所及范围之 外， 并且不要让不熟悉电动工具或对这些说明不 了解的 人操作电动工具。 电动工具在未经培训的

u 保养电动工具。检查运动件是否调整到位或卡 住， 检查零件破损情况和影响电动工具运行的其 他状 况。如有损坏，电动工具应在使用前修理 好。 许多 事故由维护不良的电动工具引发。 u 保持切削刀具锋利和清洁。 保养良好的有锋利切 削 刃的刀具不易卡住而且容易控制。 u 按照使用说明书，考虑作业条件和进行的作业来 使 用电动工具、附件和工具的刀头等。 将电动工 具用 于那些与其用途不符的操作可能会导致危

u 保持手柄和握持表面干燥、清洁、无油污。 在突 发情况下，滑溜的手柄和握持表面无法确保安全

电池式工具使用和注意事项 u 只用制造商规定的充电器充电。 将适用于某种电 池 盒的充电器用到其他电池盒时会发生着火危

u 只有在配有专用电池盒的情况下才使用电动工 具。 使用其他电池盒会发生损坏和着火危险。 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools中文 | 325 u 当电池盒不用时，将它远离其他金属物体，例如 回 形针、硬币、钥匙、钉子、螺钉或其他小金属 物 体，以防一端与另一端连接。 电池端部短路会

u 在滥用条件下，液体会从电池中溅出；避免接 触。 如果意外碰到了，用水冲洗。如果液体碰到 了眼 睛，还要寻求医疗帮助。 从电池中溅出的液 体会发 生腐蚀或燃烧。 u 不要使用损坏的或更改过的电池组或工具。损坏 或更改过的电池可能导致不可预料的情况发生， 有着火、爆炸或受伤的风险。 u 不要将电池组或工具暴露于火焰或高温情况下。 火焰或超过130°C的温度可能会引起爆炸。 u 遵守所有充电说明，给电池组或工具充电时不要 超出说明中规定的温度范围。错误充电或温度超 出规定的范围可能会损坏电池并提高着火的风

u 将电动工具用 于那些与其用途不符的操作可能会 导致危险。. 这样将确保所维修的电动工具的安全

u 不要对损坏的电池组进行保养。 只能由制造商或 授权的服务商进行电池组的维护保养。

u 如果在操作期间，紧固件可能接触暗线，要握住 电动工具的绝缘握持面。一旦紧固件接触“带 电”导线，可能会使电动工具外露的金属部件“带 电”，并使操作员触电。 u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 请紧握电动工具。拧紧和拧松螺丝时可能短时出 u 固定好工件。使用固定装置或老虎钳固定工件， 会比用手持握工件更牢固。 u 等待电动工具完全静止后才能够放下机器。 机器 上的工具可能在工作中被夹住，而令您无法控制

u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿打开充电电池。可能造成短路。u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 只能将此充电电池用在制造商的产品中。 这样才 能确保充电电池不会过载。 保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。 u 当工具刀头被夹住时，请立即关闭电动工具。以 防反作用力矩导致反弹。当电动工具过载或向待 加工工件倾斜时，工具刀头就会卡住。

在抛光、锯切、磨削、钻孔及 类似作业过程中产生的粉尘可 能致癌、致畸或改变遗传特性。这些粉尘所包含的

含铅涂料和油漆中的铅；砖石、水泥或其他泥工作 业材料中的晶体硅；经化学处理的木材中的砷和 铬。致病的风险取决于您接触这些材料的频率。为 了降低风险，您应当仅在通风良好的场所借助相应 的防护装备工作（例如使用专门设计用于滤除极小 粉尘微粒的呼吸防护装置）。 u 避免意外接通。安装充电电池之前，先确定电源 开关处于关闭的位置。 提携电动工具时如果把手 指按在电源开关上，或者安装充电电池时未关闭 电动工具，都可能造成工作意外。 u 仅使用完好且未磨损的工具刀头。工具刀头如果 损坏了便容易断裂，可能会伤害操作者或者造成

u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。 如果工具刀头未牢固地插在工具夹头 中，可能会再次松脱，无法控制。 u 拧入长螺丝时要特别小心，根据不同的螺丝种类 和所用的工具刀头，有走滑危险。 拧入长的螺丝 时比较不容易控制机器，起子头易滑开进而伤害

u 接通电动工具之前，务必注意设定好的转向。 比 如，如果您需要拧松螺丝，却设定为拧紧螺丝时 的转向，可能会发生电动工具严重失控的情况。 u 本电动工具无法充当电钻。 配备断路离合器的电 动工具无法进行钻孔。离合器不发出警报就会自

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

在规定的大小和功率范围内，可以使用本电动工具 拧入、拧松螺丝、螺母和其它有螺纹的接头。 本电动工具无法充当电钻；为了避免造成工作伤害 和财物损失，切勿使用配备了断路离合器的电动工

由于逆转时缓慢，本电动工具专门为使用开放式扁 平转接头工作而设计。适合只能从一侧进入的位置 上的拧螺栓，比如管道。

本电动工具无法充当电钻；为了避免造成工作伤害 和财物损失，切勿使用配备了断路离合器的电动工

机件的编号和电动工具详解图上的编号一致。 (1) 工具刀头（例如螺母起子头） (2) 工具夹头 (3) 直角起子头 (4) 开口宽度27毫米的开口扳手 (5) 直角起子头法兰上的扳手面 (6) 开口宽度22毫米的开口扳手 (7) 扭矩预选滑动调节器 (8) 悬挂卡夹 (9) 拧转状况LED指示灯 (10) 充电电池电量LED指示灯 (11) 带APT接点的充电电池 (12) 充电电池的解锁按钮 (13) 电源开关 (14) 正逆转开关 (15) 悬挂卡夹的固定夹缝 (16) LED支架 (17) 记号环 (18) 工作灯 (19) 锁紧螺母上的扳手面 (20) 锁紧螺母 (21) 充电器 (22) 电源插头 (23) 充电器上的绿色指示灯 (24) 充电器上的红色指示灯 (25) 4EXACT上电压适配器的连接接口 (26) D-Sub连接插头 (27) D-Sub连接插头上的螺栓 (28) 电压适配器 (29) 快换夹头 (30) 调整工具 (31) 内六角扳手 (32) 调整片 (33) 卡环 (34) 机壳中的空室 (35) 手柄（绝缘握柄） 图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。

工业电动弯头螺丝刀ANGLE EXACT

根据ISO5393，硬拧转/软拧转的最大扭力 牛米 2/2 3/3 6/6 空载转速n

重量符合EPTA-Procedure 01:2014 公斤 1.0 1.0 1.0

IP20 IP20 IP20 工业电动弯头螺丝刀ANGLE EXACT

根据ISO5393，硬拧转/软拧转的最大扭力 牛米 7/7 9/9 15/15 空载转速n

重量符合EPTA-Procedure 01:2014 公斤 1.0 1.0 1.0

IP20 IP20 IP20 工业电动弯头螺丝刀ANGLE EXACT

根据ISO5393，硬拧转/软拧转的最大扭力 牛米 17/13 23/20 30/28 空载转速n

重量符合EPTA-Procedure 01:2014 公斤 1.5 1.5 1.5

牛米 10 16 20 正转时的空载转速n

重量符合EPTA-Procedure 01:2014 公斤 1.0 1.5 1.5

IP20 IP20 IP20 A) 电动工具逆转时会变慢，扭矩降低。根据扁平转接头的传动比，电动工具上的转速和扭矩相应改变。

重量符合EPTA-Procedure 01:2014 公斤 0.55 0.70 0.80

根据ISO5393，硬垫拧转的最大扭矩 牛米 6 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)328 | 中文

重量符合EPTA-Procedure 01:2014 公斤 0.22

根据EN62841-2-2确定噪音排放值。 电动工具的A计权声压级通常为70分贝（A）。不确 定性系数K = 3分贝。工作时，噪声级可能超过80分 贝（A）。

<2.5米/秒平 方，K=1.5米/秒平方。 本使用说明书中提供的振动水平和噪音发射值是根 据一个标准化测量方式所测得的，因此可以用来在 电动工具之间进行比较。也适用于振动和噪音发射

该振动水平和噪音发射值代表着电动工具用于主要 用途时的数值。但是，如果将电动工具挪作他用、 使用有所偏差的工具刀头或保养不利，振动水平和 噪音发射值可能会不同。这样在整个工作时间内会 明显地提高振动和噪音发射量。 为了准确地评估振动和噪音发射，还必须考虑到关 机的时间以及开机后尚未正式工作之前的待命时 间。这样在整个工作时间内会明显地降低振动和噪

请制定用以保护操作者免受振动影响的附加安全措 施，例如：电动工具和工具刀头的保养、手部保

工业电动弯头螺丝刀交付时不提供工具刀头、直角 起子头、直式起子头、电池组、充电器、稳压器或

电源适配器仅用于将博世工业电动弯头螺丝刀连接 到稳压器4EXACT。

ANGLE EXACT 14CF | 22CF | 29CF

工业电动弯头螺丝刀交付时不提供工具刀头、扁平 转接头、中间法兰、电池组、充电器、稳压器或电

电源适配器仅用于将博世工业电动弯头螺丝刀连接 到稳压器4EXACT。

只能在封闭的环境中操作本电动工具。 为了确保正常的操作功能，工作环境的 温度要介于–5摄氏度和+50摄氏度（23 华氏度和122华氏度）之间，允许的相对空气湿度则 介于20%和95%之间，无露水。 充电电池的贮存温度要介于0摄氏度（32华氏度）和 45摄氏度（113华氏度）之间，以免对电池单元产

使用本工业电动弯头螺丝刀时，必须首先安装一个 配套的直角起子头(参见 “技术参数”, 页326)。 u 安装起子头，调整起子头或拆卸起子头之前，一 定要确定正逆转开关是位在中间的位置（闭锁开 动），并且要取出电动工具中的充电电池。 用开口扳手(6)将电动工具固定在角头法兰的扳手面 (5)上。 u 切勿将电动工具夹在外壳上。 将直角起子头(3)放到所需的法兰位置上，用开口扳 手(4)在扳手面(19)上拧紧锁紧螺母。 同时用开口扳手(6)抵住角头法兰。

ANGLE EXACT 14CF | 22CF | 29CF

使用本工业电动弯头螺丝刀时，必须首先安装一个 配套的扁平转接头。市面上扁平转接头的种类繁

请向您的专业经销商询问哪些扁平转接头合适。 u 请注意扁平转接头的安装规定。

使用悬挂卡夹(8)可以将电动工具固定在悬挂装置

将悬挂卡夹(8)安装在电动工具上，卡夹必须牢牢地 固定在夹缝(15)中。 u 定期检查悬挂卡夹和悬挂装置上的吊钩。

提示：充电器和充电电池不包含在供货范围之内。 插图上的电线插头可能和您的电动工具上的插头不

u 请注意选择能和贵国供电系统相容的充电器和充

充电器AL 2450 DV（见图A） 使用电源插头(22)将充电器(21)连接到电源上，并 将充电电池(11)在正确的位置插入充电器的充电槽

u 装入/取出充电电池时不要用力过度。带APT接点 的充电电池（Akku Pack Top）的结构决定了它 只能在正确的位置插入电动工具或者充电器中。 绿色LED指示灯(23)开始闪烁。说明充电电流在流 动。当充电电池完全充满时，充电过程将自动停 止。绿色指示灯不再闪烁而是持续亮着，代表充电 过程已经结束。此时充电器会发出约2秒钟的提示声 响，提醒操作者电池已充满电。 红色LED指示灯(24)常亮，表示以较低的电流充 电。当红色的指示灯开始闪烁时，已经无法继续充

LED指示灯不亮 未插上或者未正确插好充

把插头正确地插在插座上 插座、电线或充电器有故

检查电压，必要时将充电 器交给博世授权的客户服

通过冷却或加热将充电电 池温度保持在0摄氏度 （32华氏度）和45摄氏 度（113华氏度）之间许

清洁充电电池触点；比如 通过多次插拔充电电池，

充电电池损坏 更换充电电池 未插入或未插好充电电池 正确地把充电电池插入充

插图上的电线插头可能和您的电动工具上的插头不

u 必须选择能和贵国供电系统相容的稳压器。 除了稳压器4EXACT和相匹配的电线之外，您还需要 一个与您的螺丝刀有相同额定电压的电压适配器。 u 稳压器上的电压（LED指示灯）必须与螺丝刀的 电压一致。稳压器仅适用于电压在9.6V和14.4V 之间的博世工业电动螺丝刀系列EXACT、ANGLE EXACT和BT-EXACT。否则存在着火和爆炸的危

提示：请注意充电电池和电压适配器在供货时都还 没有安装在电动工具上。 u 请不要将充电电池存放于电池设备中。不使用的 充电电池必须另外储存，这样不仅能够延长充电 电池的使用时间，更可以加强充电效果。充电电 池经过长时间的存放，必须重新充电后才能再使

请在装入电动工具前使用适合的充电器为充电电池 充电。关于充电过程的详细描述请参见充电器的使 用说明和(参见 “充电过程”, 页328)说明中的提示信

充电电池配备NTC温度监控，该监控只许可充电温 度范围在0摄氏度（32华氏度）和45摄氏度（113华 氏度）之间。这样能延长充电电池的使用寿命。如 果正确地使用充电电池，则能够重复充电约3000

新的或长期未使用的充电电池，必须经过5次的充电 和放电周期之后才能发挥最大功率。只有当电动工 具的“充电电池电量”LED显示亮起红灯时，才可以

将正逆转开关按到(14)中间位置。由此电源开关 (13)的“关闭”位置被锁止，以防电动工具意外接

将充满电的充电电池(11)推入电动工具的手柄。 请注意在正确的位置安装充电电池，并感觉到解锁 按钮(12)卡入电动工具的手柄。 u 装入/取出充电电池时不要用力过度。带APT接点 的充电电池（Akku Pack Top）的结构决定了它 只能在正确的位置插入电动工具或者充电器中。 为了取出充电电池(11)，请按压解锁按钮(12)的两 侧，并向下从手柄中拔出充电电池。

17 | 22CF | 23 | 29CF | 30 选用能够配合电动工具额定电压的电压适配器。 根据电压不同，电压适配器通过D‑Sub连接插头 (26)上的壳体颜色进行区分。针对9.6伏特电压的D- Sub连接插头是淡蓝色的，针对14.4伏特电压的连

u 适配器壳体 (28) 仅允许在稳压器已关闭或连接插 头 (26)已从稳压器脱开的情况下安装到工业电动

将正逆转开关按到(14)中间位置。由此电源开关 (13)的“关闭”位置被锁止，以防电动工具意外接

然后将适配器壳体(28)推入电动工具手柄。请注意 在正确的位置适配器壳体，并感觉到解锁按钮(12)

然后将与电动工具匹配的电压适配器的连接插头 (26)插入连接接口(25)。通过手动拧紧两个螺栓 (27)，将连接插头(26)牢固地旋入连接接口(25)。 了取出电压适配器，请松开已关闭的稳压器连接插 头(26)上的两个螺栓(27)，并从连接接口(25)中拔

然后按压解锁按钮(12)的两侧并将适配器壳体(28)

在带快换夹头的起子头上更换刀具（参见插 图D） u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。 如果工具刀头未牢固地插在工具夹头 中，可能会再次松脱，无法控制。 ANGLE EXACT 2 | 3 | 6 对于本工业电动弯头螺丝刀可购买带1/4英寸快换夹 头的直起子头（物品代码0607453631）。 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)330 | 中文 对于本工业电动弯头螺丝刀可购买带1/4英寸快换夹 头的直角起子头（物品代码0607453630）。

向前拉出快换夹头(29)。将工具刀头(1)插入工具夹 头(2)，然后再次松开快换夹头。 仅使用有合适插柄的工具刀头（1/4英寸六角）。 切勿尝试在快换夹头上安装钻头。 配备断路离合器的工业电动弯头螺丝刀不适合进行 钻孔。接合器不发出警报就会自动断路。如果在离 合器断路后继续钻孔，电动工具可能会从手柄中脱 落，直至断路接合器重新连接。

向前拉出快换夹头(29)。将工具刀头(1)从工具夹头 (2)中取出，然后再次松开快换夹头。 在带外四角的起子头上更换刀具 u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。 如果工具刀头未牢固地插在工具夹头 中，可能会再次松脱，无法控制。 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 对于本工业电动弯头螺丝刀可购买带1/4英寸四角的 直角起子头（物品代码0607453617）以及带3/8 英寸四角的直角起子头（物品代码 0607453620）。 ANGLE EXACT 17 | 23 | 30 对于本工业电动弯头螺丝刀可购买带3/8英寸四角的 直角起子头（物品代码0607451618）。

向内按压工具夹头(2)四角件上的销钉，例如借助一 把细螺栓起子将工具刀头(1)推到四角件上。安装后 务必检查销钉是否正确地穿过工具刀头上的开口。

将销钉向内按压到工具刀头(1)的开口中，然后将工 具刀头从工具夹头(2)上拔下。 在带内六角的起子头上更换刀具（见图片

u 安装工具刀头时请注意务必将其牢牢地插在工具 夹头上。 如果工具刀头未牢固地插在工具夹头 中，可能会再次松脱，无法控制。 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 对于本工业电动弯头螺丝刀可购买带1/4英寸内六角 的直角起子头（物品代码0607453618）。

将工具刀头(1)插入工具夹头(2)的内六角中，直至

将工具刀头(1)从工具夹头(2)上拔下，必要时可借

使用个人防护装置。始终佩戴护目镜。 安全装置， 诸如适当条件下使用防尘面 具、防滑安全鞋、安全 帽、听力防护等

接通电动工具之前，必须先使用正逆转开关(14)设

如果正逆转开关(14)处于中心位置（开机锁），则

调整旋转方向（参见插图F） u 只能在电动工具静止时操纵正逆转开关(14)。 正转：要拧入螺栓时，向左按压正逆转开关(14)直

逆转：要拧松或拧出螺栓时，向右将正逆转开关 (14)直至极限位置。

在照明条件不佳的工作环境中，可以使用工作灯 (18)为拧螺丝位置照明。轻按电源开关(13)可以接 通工作灯(18)。如果用力按下电源开关，机器会开 始运转而工作灯则继续亮着。 u 不要直视工作灯，强光会刺眼。

本螺栓起子机配备了由扭矩控制的断路 离合器，可以在设定的范围内调节。只 要达到设定的扭矩它就会发挥作用。 提示：如果使用电压适配器驱动电动螺 丝刀，请务必先启动稳压器。 为了接通电动工具，按压电源开关(13)直至极限位

一旦达到设定的扭矩，电动工具会自动关闭。 u 如果太早放开电源开关(13)，将无法达到预设的

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 先关闭电动工具，然后再放置在螺母/螺栓上。旋 转的工具刀头可能会滑开。 调整扭矩（见图G – I） 扭矩取决于断路离合器的弹簧预应力。不论正转还 是逆转，只要达到设定的扭矩，断路离合器就会触

只能使用随附的调整工具(30)按需要调整扭矩。 将电动工具上的滑动调节器(7)向后推到底。 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 |

当旋转到能够在机壳的开口中看见离合器上的拱形 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools中文 | 331 突出（调节片(32)）时，便可以将调整工具(30)插 入拱形突出中，然后转动调整工具。

ANGLE EXACT 14CF | 22CF | 29CF

请注意购买厂商提供的资料，或者向您的经销商询

朝着顺时针方向转动可以提高扭矩，向着逆时针方

取下调整工具(30)。再次向前推滑动调节器(7)，以

提示：所需的设置取决于螺栓连接的类型，最好通 过实际操作来确定。在试验阶段可以使用扭矩测量

u 只能在规定的范围中调整扭矩，否则断路离合器

17 | 22CF | 23 | 29CF | 30 为了标识个性化设置的扭矩，您可以用其他颜色的 记号环取代记号环(17)。 比方说，如果您要使用几个扭矩为4.5牛顿米的 EXACT电动工具，您可以安装红色的记号环来标记 其扭矩。如果您使用扭矩已设定为7.5牛顿米的另外 的EXACT电动工具从事其他装配工作，那么您可以 安装其他颜色的记号环（黑色、蓝色、绿色或黄 色），以标记该范围的扭矩。不同颜色的记号环只 是为了方便装配工更快辨认电动工具目前的扭力设

使用头部较薄的螺丝起子、铲刀或其他类似工具压 出记号环(17)。 使用本电动工具时务必安装记号环，以防止尘埃和

如果有必要给充电电池(11)充电，LED 指示灯(10)呈绿色亮起，并发出一个声 音信号。只能再拧转6到8次了。 如果LED指示灯呈红色亮起，说明剩下的电量已经 不足以拧入一个螺栓，如果继续使用电动工具会造 成过载。此时无法开动电动工具。待旧的充电电池 被取出，并且安装了充好电的电池之后，开机锁才

如果您使用电压适配器，则红色LED指示灯(10)会

如果LED指示灯(10)呈红色闪烁，说明电动工具过 热，无法继续操作。必须等待闪烁的灯号自动熄灭 之后，才可以重新接通电动工具。 即使安装了已经充足电的充电电池，但是电动工具 的操作时间仍然明显地缩短，则必须尽快更换充电 电池。请根据有关的法律或各国的相关特殊规定处

当电动工具的扭矩到达设定值时，断路 离合器会被触发。LED指示灯(9)呈绿色

如果未达到设定扭矩，LED指示灯(9)呈红色亮起， 并发出一个声音信号。必须重新执行这个拧转过

进行拧转作业时，如果断路离合器启动，机器的马 达也会停止转动。此时必须等待0.7秒，才能重启。 如此可以预防操作者因为疏忽而继续拧入已经被拧

总共可以在八个位置调节直角起子头(3)。 用开口扳手(6)将电动工具固定在直角起子头法兰的 扳手面(5)上。 u 切勿将电动工具夹在外壳上。 用开口扳手(4)在扳手面(19)上拧松锁紧螺母。将直 角起子头(3)调节45°至所需位置，并用开口扳手(4) 在扳手面(19)上再次拧紧锁紧螺母。 同时用开口扳手(6)抵住直角起子头法兰。

ANGLE EXACT 14CF | 22CF | 29CF

请注意购买厂商提供的资料，或者向您的经销商询

17 | 22CF | 23 | 29CF | 30 使用头部较薄的螺丝起子、铲刀或其他类似工具压 出记号环(17)。用卡环钳将卡环(33)向后推到壳体

将围绕LED工作灯(18)的两个LED支架(16)半壳调 到所需的任意位置上。注意不要损坏LED工作灯的 电缆，将其推入规定的半壳空室(34)内，不要扭 结。用LED支架(16)的两个半壳将LED工作灯(18)

将卡环(33)和记号环(17)再次按回到初始位置。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 电动工具和通气孔必须随时保持清洁，以确保工

专用传动装置润滑脂（225毫升） 物品号3 605 430 009 Molykote油脂 发动机油SAE 10/SAE 20 – 新的气动工具在经过150 个使用小时之后，必须 使用温和的清洁剂清洗传动装置。务必遵循制造 厂商提供的说明来使用和处理清洁剂。清洁完毕 后必须使用博世的特殊传动装置润滑脂涂抹传动 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)332 | 繁體中文 装置。在第一次的清洁工作之后，每隔300个工 作小时就要重复上述的清洁过程。 – 经过十万次拧转后，要用数滴发动机油SAE 10/ SAE 20润滑断路离合器上的活动部件。用 Molykote油脂润滑滑动和滚动的部件。润滑后得 检查离合器是否仍然完好，以确保工具的准确度 和正常功能。最后还要重新调整离合器的扭矩。 u 维护和修理的工作只能交给合格的专业人员执 行。 如此才能够确保电动工具的安全性能。 经过授权的博世客户服务中心，能够既快速又可靠

u 必须根据环保单位的规定处理不用的润滑油和清 洁剂。务必要遵守法律的规定。

本公司顾客服务处负责回答有关本公司产品的修 理，维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

如需查询和订购备件，请务必提供产品型号铭牌上 的10位数货号。

有限公司，中国浙江省杭州市 滨江区滨康路567号 102/1F服务中心 邮政编码：310052 电话：（0571）8887 5566 / 5588 传真：（0571）8887 6688 x 5566# / 5588# 电邮：bsc.hz@cn.bosch.com

必须以符合环保的方式，回收再利用损 坏的电动工具、充电电池、附件和废弃

无法再使用的电动工具根据欧盟第2012/19/EU号指 令，损坏的或旧充电电池/蓄电池根据欧盟第 2006/66/EC号指令必须单独收集并根据环保要求进

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

1 609 92A 4V1 | (05.03.2019) Bosch Power Tools繁體中文 | 333 u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。 電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池盒的充電器用到其他電池盒時會發生著火危

u 只有在配有專用電池盒的情況下才使用電動工 具。使用其他電池盒會發生損壞和著火危險。 u 當電池盒不用時，將它遠離其他金屬物體，例如 回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬 物體，以防一端與另一端連接。電池端部短路會

u 在濫用條件下，液體會從電池中濺出；避免接 觸。 如果意外碰到了，用水沖洗。 如果液體碰到 了眼睛，還要尋求醫療幫助。從電池中濺出的液

u 請勿使用已受損或經改裝的電池盒。已受損或經 改裝的電池組可能出現無法預期的反應，進而導 致著火、爆炸或造成人員受傷。 u 勿讓電池盒或工具靠近火源或暴露於異常溫度環 境中。若是靠近火源或暴露在超過130 °C的環境

u 請完全遵照所有的充電說明，電池盒或工具的溫 度若是超出指示的規定範圍，請勿進行充電。不 當充電或是未在規定的溫度範圍內進行充電，皆 可能造成電池損壞並面臨更高的著火風險。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請勿自行檢修受損的電池盒。電池組應交由製造 商或是獲得授權的服務供應商來進行檢修。

u 進行作業時，固定釘可能會碰觸到隱藏的配線， 請從絕緣握把處拿持電動工具。固定釘接觸到 「導電」電線可能導致電動工具外露的金屬部件 「導電」，進而使操作人員遭受電擊。 u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 請牢牢握緊電動工具。旋緊與鬆開螺栓時，瞬間 可能會有較大的反作用力。 u 固定好工件。使用固定裝置或老虎鉗固定工件， 會比用手持握工件更牢固。 u 必須等待電動工具完全靜止後才能將它放下。嵌 件工具可能卡住而使電動工具失控。 u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 切勿拆開充電電池。可能造成短路。 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)334 | 繁體中文 u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可使用產品的原廠充電電池。如此才可依照產

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。 u 如果嵌件工具被夾住了，請立刻關閉電動工具的 電源。請準備好承受反作用力所造成的反彈。電 動工具過載時或當它在進行加工的工件內部歪斜 時，都會造成嵌件工具被夾住不動。

伴隨拋光、鋸切、研磨、鑽孔 及其他類似操作所產生的粉塵 可能致癌、導致胎兒畸形或造成基因突變。這類粉 塵中部份含有以下物質： 鉛（含鉛顏料及漆料）、二氧化矽結晶（磚塊、水 泥及其他砌牆材料）、砷和鉻酸鹽（經化學處理的 木材）。罹病風險取決於您曝露在這些物質底下的 頻率。為降低危險性，您應僅在通風良好的場所中 進行作業，同時務必穿戴相關防護裝備（例如使用 能夠濾掉細微粉塵顆粒的特殊設計呼吸面罩）。 u 請避免機器意外啟動。裝入充電電池之前，請您 確認起停開關是否位於關閉位置。提起電動工具 時如果把手指按在起停開關上，或者安裝充電電 池時未關閉電動工具，都可能造成工安意外。 u 所使用的嵌件工具必須完好無損。嵌件工具如有 受損便容易斷裂，可能導致人員受傷或造成財物

u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。如果嵌件工具未牢牢地套在夾頭 內，便容易從接頭上鬆脫，並產生操作者無法控

u 旋入長螺栓時，視螺栓類型及您所使用的嵌件工 具而定可能會滑開，請您要小心。旋入長螺栓時 比較不容易控制機器，起子頭易滑開進而造成操

u 在啟動電動工具之前，請您查看一下目前設定的 旋轉方向。舉例來說，想要鬆開螺栓時旋轉方向 若是設為旋入螺栓的方向，則可能導致電動工具

u 請勿將本電動工具充當電鑽使用。配備跳脫離合 器的電動工具不適合進行鑽孔。此離合器可能會 在沒有預警的狀況下直接自動跳停。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 在規定的尺寸大小和功率範圍內，可以使用本電動 工具旋入／旋鬆螺絲、螺母和其它具有螺紋的接

本電動工具無法充當電鑽；為了避免造成人員受傷 和財物損失，切勿使用配備了跳脫離合器的電動工

由於本電動工具的逆轉速度平緩，所以能夠操作開 放式扁平轉接頭。適合用於只能從單側進行作業的

但是本機器不適合進行旋鬆螺絲作業。 本電動工具無法充當電鑽；為了避免造成人員受傷 和財物損失，切勿使用配備了跳脫離合器的電動工

機件的編號和電動工具詳解圖上的編號一致。 (1) 嵌件工具（例如起子頭套筒） (2) 工具夾座 (3) 直角起子頭 (4) 開口寬度 27 mm 的開口扳手 (5) 直角彎頭法蘭上的扳手槽 (6) 開口寬度 22 mm 的開口扳手 (7) 扭力設定滑動開關 (8) 掛架 (9) 監控旋轉狀況的 LED 指示燈 (10) 監控充電電池電量的 LED 指示燈 (11) 具有 APT 接頭的充電電池 (12) 充電電池的解鎖按鈕 (13) 起停開關 (14) 正逆轉開關 (15) 掛架的固定夾縫 (16) LED 支架 (17) 標示環 (18) 工作燈 (19) 鎖緊螺母上的扳手槽 (20) 鎖緊螺母 (21) 充電器 (22) 電源插頭 (23) 充電器上的綠色指示燈 (24) 充電器上的紅色指示燈 (25) 4EXACT 上連接電壓轉接器的連接插槽 (26) D-Sub 連接插頭 (27) D-Sub 連接插頭上的螺栓 (28) 電壓轉接器 (29) 快速夾頭 (30) 調整工具 (31) 內六角扳手 (32) 調整墊片 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools繁體中文 | 335 (33) 止動環 (34) 機殼中的收納孔位 (35) 把手（絕緣握柄） 圖文中提到的配件，並不包含在基本的供貨範圍中。本公司 的配件清單中有完整的配件供應項目。

根據 ISO 5393，硬材料鎖螺絲／軟材料鎖螺絲

根據 ISO 5393，硬材料鎖螺絲／軟材料鎖螺絲

根據 ISO 5393，硬材料鎖螺絲／軟材料鎖螺絲

起子機正轉運作於硬材料上鎖螺絲時的最大扭力

IP 20 IP 20 IP 20 A) 電動工具的逆轉速度較慢，所以扭力較低。使用扁平轉接頭時，傳輸到嵌件工具上的轉速和扭力將改變。

AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV AL 2450 DV

根據 ISO 5393，硬材料鎖螺絲的最大扭力 Nm 6 重量符合 EPTA-Procedure 01:2014 kg 0.22

電動工具的音壓強度評等為 A 級，其標準值為 70 dB(A)。不確定性係數 K = 3 dB。機器工作期間所 測得的噪音可能超過 80 dB(A)。

（三個方向的向量總和）以及不確定性係數 K： 螺栓：a

本說明書中所載述的振動值和噪音強度皆是按照標 準測量程序測得，可與其他電動工具的規格直接進 行比較。這些數值亦適合用於初步評估振動強度與

列示的振動值和噪音強度僅代表電動工具的主要用 途。電動工具若是用於其他用途、使用非指定嵌件 工具、或維護不當，皆可能造成振動值和噪音強度 有所偏差，而使整個工作期間的振動強度和噪音強

為能正確估算振動強度與噪音強度，您應將工具關 機或空轉的時間一併納入考量。這麼做可使整個工 作期間的振動強度和噪音強度降低。 另外請您制定一套安全措施，以免振動對操作者產 生不良影響，例如：維護電動工具與嵌件工具、確 保雙手保暖、適當地編排工作步驟。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 本工業用無線充電式直角起子機出貨時不包括嵌件 工具、直角起子頭、直式起子頭、充電電池組、充 電器、穩壓器或電壓轉接頭。 電壓轉接器只能用於將博世工業用充電式直角起子 機連接在穩壓器 4EXACT 上。

電壓轉接器只能用於將博世工業用充電式直角起子 機連接在穩壓器 4EXACT 上。

本電動工具僅適合在密閉場所內使用。 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools繁體中文 | 337 為確保機器能夠正常運作，環境溫度的容許範圍介 於 –5 °C 至 +50 °C（23 °F 與 122 °F），空氣相 對濕度的容許範圍則為 20 至 95 %，且不可有露水

為避免電池損壞，應將充電電池存放於 0 °C（32 °F）至 45 °C（113 °F）的溫度下。

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 這些工業用無線充電式直角起子機必須先安裝規格 相符的直角起子頭(參見 「技術性數據」, 頁335)。 u 安裝、調整或拆卸起子頭之前，一定要確定正逆 轉開關是位在中間的位置（作動安全鎖），並且 要取出電動工具中的充電電池。 使用開口扳手 (6) 從直角彎頭法蘭的扳手槽 (5) 固定

u 切勿直接夾住電動工具的機殼。 將直角起子頭 (3) 套到法蘭上的所需位置，然後使用 開口扳手 (4) 從扳手槽 (19) 處轉動，即可將鎖緊螺

此時，請用開口扳手 (6) 抵住直角彎頭法蘭。

ANGLE EXACT 14CF | 22CF | 29CF

使用這款工業用無線充電式直角起子機時，必須先 安裝合規的扁平轉接頭。市面上扁平轉接頭的種類

請向您的專業經銷商選購合適的扁平轉接頭。 u 請注意扁平轉接頭的相關組裝規定。

利用掛架 (8) 即可將電動工具固定於吊掛裝置上。 將掛架 (8) 安裝到電動工具上，讓它卡進夾縫 (15)

提示：充電器及充電電池皆不包含在供貨範圍中。 插圖上的電線插頭可能和您的電動工具上的插頭不

u 必須選擇能和貴國電力系統相容的充電器與充電

充電器 AL 2450 DV（請參考圖 A） 將充電器 (21) 的電源插頭 (22) 連接到電源，然後把 充電電池 (11) 正確地嵌入充電器的充電槽內。 u 裝上／卸下充電電池時請勿用力過度。具有 APT 插頭接點之充電電池（Akku Pack Top）所採取 的構造設計是只能嵌在電動工具或充電器的正確

綠色 LED 指示燈 (23) 開始閃爍。這表示正在通電。 當充電電池充飽電時，將自動停止充電。當綠色指 示燈不再閃爍而是持續亮起時，代表已結束充電。 此時充電器會發出約 2 秒鐘的提示聲響，提醒操作

紅色 LED 指示燈 (24) 持續亮起時，代表正在以較小 電流進行充電。當紅色指示燈開始閃爍時，已無法

LED 指示燈未亮起 未插上或者未正確插好充

請將插頭正確插到插座上 插座、電線或充電器故障 檢查電源電壓，必要時應 將充電器送交博世授權的

透過冷卻或升溫，讓充電 電池回到容許溫度範圍 0 °C（32 °F）至 45 °C（113 °F） 充電電池的接點堆積了污

充電電池故障 更換充電電池 未插入或未插好充電電池 正確地把充電電池插入充

17 | 22CF | 23 | 29CF | 30 提示：除了以充電電池驅動之外，工業用無線充電 式直角起子機還可利用穩壓器進行驅動。 插圖上的電源插頭可能和您電動工具上的插頭不

u 必須選擇能和貴國電力系統相容的穩壓器。 除了 4EXACT 穩壓器以及規格相符的電源線之外， 您還需要一個與起子機相同額定電壓的電壓轉接

u 穩壓器上標示的電壓（LED 指示燈）必須和起子 機的電壓一致。本穩壓器僅適用於 EXACT、

ANGLE EXACT 和 BT-EXACT 等三個系列電壓介

於 9.6 V 和 14.4 V 之間的博世工業用無線充電式 起子機。否則有失火與爆炸之虞。

提示：請注意出貨時電動工具內並未裝上充電電池

u 充電電池切勿儲放於充電器上。不使用的充電電 池必須另外儲存，這樣不僅能夠延長充電電池的 使用期限，更可以加強充電效果。充電電池經過 長時間的存放，必須重新充飽電後才能再使用。

裝入電動工具之前，請以適用充電器為充電電池進 行充電。關於充電的詳細說明，請參閱充電器操作 說明書以及本手冊中的(參見 「充電」, 頁337)注

Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)338 | 繁體中文 充電電池上裝設了 NTC 溫度監控裝置。溫度介於 0 °C（+32 °F）至 45 °C（+113 °F）間時，才能進 行充電。所以能夠大大地延長充電電池的使用壽 命。在正確使用之下，充電電池可重複充電多達 3000 次。 新的或長期未使用的充電電池，必須經過 5 次的充 ／放電後，才能夠發揮電池的最大效能。應等待電 動工具的「充電電池電量」LED 指示燈亮起紅色 時，才為充電電池進行充電。

將正逆轉開關 (14) 按壓至中間位置。這樣做可將起 停開關 (13) 鎖定在「關」位置上，防止電動工具意

請將充好電的充電電池 (11) 推入電動工具把手內。 請注意：將充電電池裝在正確位置上，此時要能感 覺到解鎖按鈕 (12) 卡入電動工具把手中。 u 裝上／卸下充電電池時請勿用力過度。具有 APT 插頭接點之充電電池（Akku Pack Top）所採取 的構造設計是只能嵌在電動工具或充電器的正確

若要取出充電電池 (11)，請按壓兩邊的解鎖按鈕 (12) 然後將充電電池往下從把手中拔出來。

17 | 22CF | 23 | 29CF | 30 選用與電動工具額定電壓相符的電壓轉接器。 電壓轉接器是以 D‑Sub 連接插頭 (26) 外殼的顏色來 區別電壓。9.6 V 電壓的 D-Sub 連接插頭是淡藍 色，14.4 V 電壓的連接插頭是黑色。 u 必須在穩壓器已關閉電源或連接插頭 (26) 已從穩 壓器上拔出的狀態下，才允許將轉接器外殼 (28) 裝至工業用無線充電式起子機或從其上拆下。 將正逆轉開關 (14) 按壓至中間位置。這樣做可將起 停開關 (13) 鎖定在「關」位置上，防止電動工具意

接著將轉接器外殼 (28) 推入電動工具把手內。請注 意：將轉接器外殼裝在正確位置上，此時要能感覺 到解鎖按鈕 (12) 卡入電動工具把手中。 然後到與您的電動工具規格相符的電壓轉接器上， 將其連接插頭 (26) 插至連接插槽 (25) 中。用手將兩 顆螺栓 (27) 鎖緊，以便讓連接插頭 (26) 牢牢固定在 連接插槽 (25) 中。 若要取下電壓轉接器，請在穩壓器已關閉電源的狀 態下鬆開連接插頭 (26) 上的兩顆螺栓 (27)，然後將 連接插頭從連接插槽 (25) 中拔出。 接著按壓兩邊的解鎖按鈕 (12) 並將轉接器外殼 (28) 從電動工具把手中拔出。 為具有快換夾頭的起子頭更換工具（請參考 圖 D） u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。如果嵌件工具未牢牢地套在夾頭 內，便容易從接頭上鬆脫，並產生操作者無法控

將快換夾頭 (29) 往前拉。將嵌件工具 (1) 插入工具 夾座 (2) 內，然後將快換夾頭重新放開。 僅可使用接頭柄規格相符的嵌件工具（1/4" 六角

切勿嘗試在快速夾頭上安裝鑽頭。 配備跳脫離合器的工業用無線充電式直角起子機， 不適合進行鑽孔。此離合器可能會在沒有預警的狀 況下直接自動跳停。離合器跳停之後您若繼續鑽 孔，那麼，在跳脫離合器重新運作之前電動工具可 能會不斷從您手上掙脫。

將快換夾頭 (29) 往前拉。將嵌件工具 (1) 從工具夾 座 (2) 中取出，然後將快換夾頭重新放開。 為具有四角柄的起子頭更換工具 u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。如果嵌件工具未牢牢地套在夾頭 內，便容易從接頭上鬆脫，並產生操作者無法控

617）及配 備 3/8" 方頭的直角起子頭（產品機號

例如借助一把細長的螺絲起子，將工具夾座 (2) 四角 柄的插銷部位往內壓，並將嵌件工具 (1) 推至四角柄 上。安裝後務必檢查插銷是否正確地穿過嵌件工具

從嵌件工具 (1) 的開口將插銷往內壓，並將嵌件工具 從工具夾座 (2)上拔下。 為具有六角凹孔的起子頭更換工具（請參考 圖 E） u 裝入嵌件工具時務必要確認它是否牢牢地固定在 工具夾頭上。如果嵌件工具未牢牢地套在夾頭 內，便容易從接頭上鬆脫，並產生操作者無法控

將嵌件工具 (1) 插進工具夾座 (2) 的六角凹孔，直到

將嵌件工具 (1) 從工具夾座 (2) 上拔下，必要時可借

使用個人防護裝置。 始終佩戴護目鏡。 安全裝置，諸如適當條件下使用防塵面 具、防滑安全鞋、安全帽、聽力防護等

若要啟動電動工具，您應先透過正逆轉開關 (14) 設

當正逆轉開關 (14) 不是位於中間位置時（作動安全 鎖），電動工具才會啟動。 設定旋轉方向（請參考圖 F） u 電動工具靜止時，才能操作正逆轉開關(14)。 正轉：若要旋入螺栓，請將正逆轉開關 (14) 往左推

工作燈 (18) 可在光線不足時照亮要進行螺栓拆卸的 位置。輕按一下起停開關 (13) 即可開啟工作燈 (18)。如果用力按下起停開關，機器會開始運轉而工

本起子機具有一個可隨指定範圍內之扭 力作動的跳脫離合器。這個離合器將在 達到設定之扭力時作動。 提示：使用搭配電壓轉接器的起子機 時，必須先讓穩壓器運轉。 若要啟動電動工具：將起停開關 (13) 按壓到底。 一達到所設扭力後，電動工具隨即自動停止運轉。 u 如果過早放開起停開關 (13)，將無法達到預設扭

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 電動工具應先停止運轉，然後才放到螺母／螺栓 上。轉動中的嵌件工具可能會滑開。 設定扭力（請參考圖 G – I） 跳脫離合器的彈簧預緊力能夠感應機器的扭力。不 論工具是正轉或逆轉運作，只要達到設定的扭力，

若要設定自訂扭力，則須使用隨附的調整工具 (30)。 請將電動工具上的滑動開關 (7) 完全推回原位。 ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 將內六角扳手 (31) 插入嵌件工具 (30) 內，然後慢慢

當您從機殼開縫處看見離合器中的小隆起（調整墊 片 (32)），就立刻將調整工具 (30) 插入此隆起處中

請注意您另外購買之扁平轉接頭的相關資訊，或進 一步向您的經銷商詢問。 順時針旋轉時提高扭力，逆時針旋轉時降低扭力。 取出調整工具 (30)。再次將滑動開關 (7) 往前推，以

提示：請依據螺栓連接類型調成必要設定值，最好 能夠進行實測。實測時請用扭力扳手進行確認。 u 必須在規定的範圍中調整扭力，否則跳脫離合器

比方說，您可以在扭力設定為 4.5 Nm 的 EXACT 電 動工具上安裝紅色的標示環。如果您使用 EXACT 電 動工具從事其它安裝作業，而必須把扭力設定為 7.5 Nm，那麼您便可以在機器上安裝其它顏色的標示環 （例如黑色、藍色、綠色或黃色）。不同顏色的標 示環，只是為了方便操作者辨認電動工具目前的扭

使用螺絲起子的細薄一字刀頭、刮刀或其他類似物 品撬開標示環 (17)。 使用本電動工具時，標示環務必裝上，以防止塵埃

當 LED 指示燈 (10) 呈綠色閃爍狀態並 響起一個提示聲時，表示充電電池 (11) 必須進行充電。大約還可拆裝 6–8 次螺

如果指示燈亮起紅色，代表剩餘的電量不足以再進 行任何螺栓拆裝，或電動工具過載。此時無法啟動 電動工具。待您取出並舊的充電電池且裝上充好電 的電池之後，才會解除作動安全鎖。 如果是使用電壓轉接器驅動，當 LED 指示燈 (10) 呈 紅色亮起狀態時，代表機器過載。 LED 指示燈 (10) 呈紅色閃爍狀態時，即表示電動工 具過熱，無法繼續操作。必須等待閃爍的燈號自動 熄滅之後，電動工具才能重新運轉。 Bosch Power Tools 1 609 92A 4V1 | (05.03.2019)340 | 繁體中文 充電後如果電動工具的使用時間明顯縮短，代表必 須儘速換上新的充電電池。請根據相關法律或各國 的相關特殊規定處理廢棄的充電電池。

當電動工具的扭力到達設定值時，便會 觸發跳脫離合器。LED 指示器 (9) 將亮

若未達到預設扭力，則 LED 指示器 (9) 將亮起紅燈 並發出一個警告聲。必須再次執行一次這個旋轉螺

旋轉螺栓時如果觸發了跳脫離合器，機器的馬達也 會停止運轉。暫停 0.7 秒後才再度啟動。這樣的設 計可預防操作者因為疏忽而再次旋入已旋緊的螺

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 直角起子頭 (3) 共可設置在八個不同位置。 使用開口扳手 (6) 從直角彎頭法蘭的扳手槽 (5) 固定

u 切勿直接夾住電動工具的機殼。 使用開口扳手 (4) 從扳手槽 (19) 處鬆開鎖緊螺母。 請將直角起子頭 (3) 設置在所需位置，每次轉動角度 是 45°，然後再用開口扳手 (4) 從扳手槽 (19) 處將

此時，請用開口扳手 (6) 抵住直角彎頭法蘭。

ANGLE EXACT 14CF | 22CF | 29CF

請注意您另外購買之扁平轉接頭的相關資訊，或進 一步向您的經銷商詢問。 調整 LED 工作燈的位置（請參考圖 J）

ANGLE EXACT 2 | 3 | 6 | 7 | 8 | 14CF | 15 |

17 | 22CF | 23 | 29CF | 30 使用螺絲起子的細薄一字刀頭、刮刀或其他類似物 品撬開標示環 (17)。用止動環夾鉗將止動環 (33) 往

包覆 LED 工作燈 (18) 的 LED 支架 (16) 對接機殼現 在可以移動至任意位置。請注意：不可對 LED 工作 燈上的纜線造成任何損壞，請勿將它彎折並直接推 入機殼上專門為其設置的收納孔位 (34)。將 LED 支 架 (16) 的對接機殼重新包覆 LED 工作燈 (18)。 將止動環 (33) 和標示環 (17) 重新推回原來的位置。

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。

特殊傳動裝置潤滑脂（225 ml） 產品料號 3 605 430 009

機油 SAE 10/SAE 20 – 使用時數達 150 個小時後，請用中性清潔劑清洗 傳動裝置。使用與廢棄處理清潔劑時，請務必遵 循清潔劑製造廠商提供的說明。清潔完畢後必須 為傳動裝置塗上博世的特殊傳動裝置潤滑脂。完 成第一次清潔之後，應每隔 300 個工作時數再按

– 每拆裝 100,000 次螺栓後，請用一滴機油 SAE 10/SAE 20 潤滑跳脫離合器的活動部件。請用二 硫化鉬潤滑脂為滑動部件及滾動部件上油。潤滑 後須檢查離合器的磨損情況，以確保工具的準確 度和正常功能。最後還要重新調整離合器的扭

u 維修保養工作僅能交由合格的專業技師來執行。 如此才能夠確保本電動工具的安全性。 經過授權的博世客戶服務中心能夠既快速又可靠地

u 潤滑油、清潔劑必須以符合環保要求的方式進行 廢棄處置。請您務必遵守相關法律規定。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修 理，維護和備件的問題。以下的網頁中有分解圖和 備件的資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零組件時，請務必提供本 產品型號銘牌上的10位項目編號。

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！

依據歐盟指令 2012/19/EU，無法再繼續使用的電 動工具必須分別收集起來，然後遵照環保相關法規 進行資源回收。而歐盟指令 2006/66/EC 中則要求 已故障或汰換下來的充電電池／一般電池亦須比照

充電電池／拋棄式電池： 1 609 92A 4V1 | (05.03.2019) Bosch Power Tools한국어 | 341 Ni-Cd：鎳鎘 注意：此類充電電池含鎘，這是一種劇毒重金屬。 Ni-MH：鎳氫
