Produkto tipas	Belaidis smūginis suktuvas
Prekės ženklas	Bosch
Modelis	GDS 18V330 HC Professional
Kategorija	Suktuvas
Nominali įtampa	18 V
Baterijos tipas	Li-Ion (Bosch Professional 18V serijos)
Maksimalus sukimo momentas	330 Nm
Tuščiosios eigos greitis	0 – 2800 aps./min
Smūgių dažnis	0 – 3200 sm./min
Maksimalus varžto skersmuo	M16 (plienas)
Įrankio laikiklis	Šešiakampis 1/2" (12,7 mm)
Svoris (be baterijos)	1,8 kg (pagal EPTA 01:2014)
Matmenys (I x P x A)	170 x 83 x 265 mm
Apsaugos klasė	IP20
Darbinė temperatūra	-20 °C iki +50 °C
Laikymo temperatūra	-20 °C iki +70 °C
Ryšys	Bluetooth® (per GCY 42 modulį, pasirenkamas)
Pagrindinės funkcijos	Smūginis sukimas, reguliuojamas momentas, variklio stabdys
Priežiūra ir valymas	Valyti šepetėliu, nenaudoti ploviklių ar tirpiklių
Saugumas	Avarinis sustabdymas, apsauga nuo perjungimo, veleno fiksavimas
Atsarginės dalys ir taisomumas	Bosch techninė priežiūra, dalys www.bosch-pt.com
Bendra informacija	Instrukcija prieinama 32 kalbomis, baterijos tarnavimo laikas 24 mėn. (BT modulis)

Dažnai užduodami klausimai - GDS 18V330 HC Professional BOSCH

Koks maksimalus Bosch GDS 18V330 HC Professional suktuvo sukimo momentas?

Maksimalus sukimo momentas yra 330 Nm, tai leidžia sukti didelius varžtus ir veržles.

Kokio tipo bateriją naudoja GDS 18V330 HC Professional?

Ji naudoja Li-Ion 18V bateriją iš Bosch Professional serijos. Suderinamos 18V baterijos yra skirtingų talpų (Ah).

Ar suktuvas turi Bluetooth?

Bluetooth nėra įmontuotas, tačiau galima prijungti pasirenkamą GCY 42 modulį ryšiui per Bosch Toolbox programėlę.

Kaip valyti ir prižiūrėti suktuvą?

Nešvarumams pašalinti naudokite šepetėlį. Nenaudokite ploviklių ar tirpiklių. „Bluetooth“ modulio atveju, ilgai nenaudojant, išimkite bateriją.

Koks yra GCY 42 modulio Bluetooth signalo atstumas?

Atstumas laisvoje erdvėje gali siekti iki 30 metrų, tačiau jį gali sumažinti kliūtys (sienos, metaliniai pertvaros).

Kokie priedai pateikiami su suktuvu?

Standartinis pristatymas apima suktuvą, Bluetooth modulio imitatorių (jei neįmontuotas) ir naudojimo instrukciją. Baterijos ir įkrovikliai parduodami atskirai.

Kaip pakeisti GCY 42 Bluetooth modulio bateriją?

Nuimkite modulio dangtelį, pirštais išimkite panaudotą bateriją, tada įstatykite naują CR 2032 bateriją (teigiama puse į viršų) ir uždarykite. Prietaisas įspės, kai baterija bus silpna.

Ar suktuvas turi variklio stabdį?

Taip, jame yra variklio stabdys, kuris greitai sustabdo griebtuvą atleidus jungiklį.

Kur rasti atsargines dalis ir techninę priežiūrą?

Apsilankykite www.bosch-pt.com dėl sprogdintų vaizdų ir atsarginių dalių. Prancūzijoje susisiekite su Bosch klientų aptarnavimo tarnyba telefonu 09 70 82 12 26.

Kokia leistina darbinė temperatūra?

Suktuvas veikia nuo -20 °C iki +50 °C. Laikykite nuo -20 °C iki +70 °C.

NAUDOJIMO INSTRUKCIJA GDS 18V330 HC Professional BOSCH

Lietuvių k. ......Puslapis 351

中文 ...... 页 362

繁體中文……頁 374

한국어 ......페이지 386

4

ไทย……หน้า 397

Bahasa Indonesia.... Halaman 410

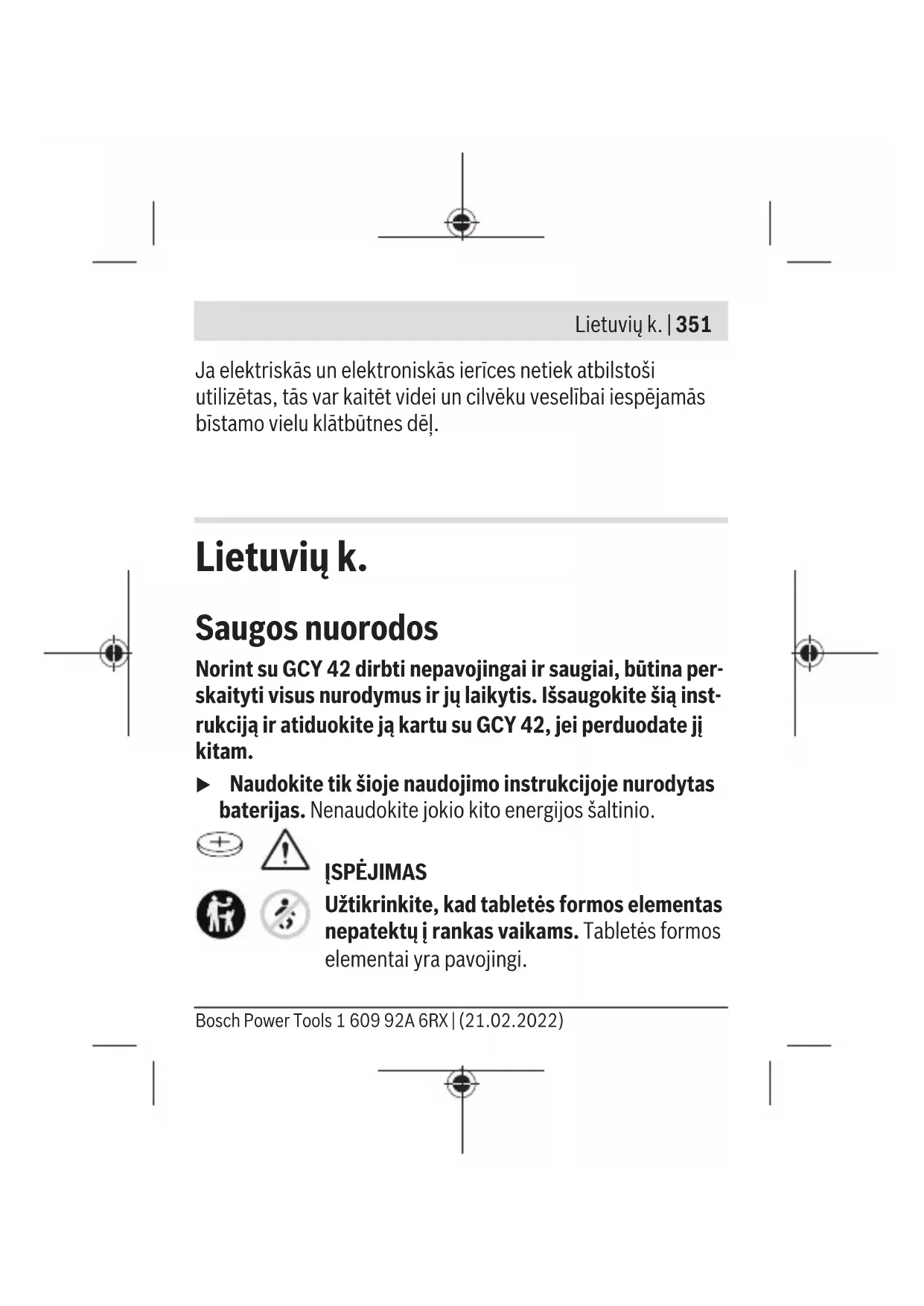

Norint su GCY 42 dirbti nepavojingai ir saugiai, būtina perskaityti visus nurodymus ir jų laikytis. Išsaugokite šią instrukciją ir atiduokite ją kartu su GCY 42, jei perduodate jį kitam.

▶ Naudokite tik šioje naudojimo instrukcijoje nurodytas baterijas. Nenaudokite jokio kito energijos šaltinio.

ISPĖJIMAS

Užtikrinkite, kad tabletės formos elementas nepatektų į rankas vaikams. Tabletės formos elementai yra pavojingi.

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

352 | Lietuvių k.

▶ Tabletės formos elementų niekada neprarykite ir nekiškite į kitas kūno angas. Jei kyla įtarimas, kad tabletės formos elementas buvo prarytas arba įstumtas į kitą kūno angą, nedelsdami kreipkitės į gydytoją. Prarijus tabletės formos elementą, per 2 valandas gali atsirasti sunkių ir net mirtinų vidinių išdeginimų. Keisdami tabletės formos elementus laikykitės tabletės formos elementų keitimo reikalavimų. Iškyla sprogimo pavojus. ▶ Naudokite tik šioje naudojimo instrukcijoje nurodytus tabletės formos elementus. Nenaudokite kitokių tabletės formos elementų ir kitokio energijos šaltinio. ▶ Tabletės formos elemento nebandykite vėl įkrauti ir nesujunkite jo trumpuoju būdu. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. Išsikrovusius tabletės formos elementus išimkite ir pašalinkite laikydamiesi reikalavimų. Išsikrovę tabletės formos elementai gali tapti nesandarūs ir dėl to gali pažeisti gaminį ir sužaloti asmenis.

Lietuvių k. | 353

▶ Tabletės formos elemento neperkaitinkite ir nemeskite jo į ugnį. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. ▶ Tabletės formos elemento nepažeiskite ir jo neišardykite. Tabletės formos elementas gali tapti nesandarus, sprogti, užsidegti ir sukelti sužalojimus. ▶ Pažeistą tabletės formos elementą saugokite nuo kontakto su vandeniu. Išsiliejantis litis su vandeniu gali sukurti vandenilį ir sukelti gaisrą, sprogimą arba sužaloti.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

Nebenaudokite „Bluetooth®“ modulio, jei neužsidaro dangtelis, išimkite tabletės formos elementą ir atiduokite modulį remontuoti.

354 | Lietuvių k.

Gaminio ir savybių aprašas

Naudojimas pagal paskirtį

Bluetooth® „Low Energy Module“ GCY 42 leidžia pritaikyti elektrinį įrankį ir atlikti jo būsenos patikrą bei perduoti nustatymus ir duomenis, remiantis Bluetooth® radijo technologija. Duomenų perdavimą naudotojas turi patvirtinti.

Informacijos apie siūlomas jungiamumo funkcijas rasite programėlėje Bosch Toolbox arba naudojamo elektrinio įrankio naudojimo instrukcijoje.

Pavaizduoti prietaiso elementai

Pavaizduotų komponentų numeriai atitinka pateiktos schemos numerius.

(1) Tabletės formos elementas (2) Bluetooth® „Low Energy Module GCY 42“ (3) Dangtelis a) (4) Dangtelis Bluetooth® „Low Energy Module GCY 42“ a) a) Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Lietuvių k. | 355

Techniniai duomenys

Bluetooth®„Low Energy Module“	GCY 42
Gaminio numeris	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Darbinė temperatūra -20 °C ... +50 °C
Sandėliavimo temperatūra -20 °C ... +70 °C
Matmenys 7 x 30 x 30 mm
Svoris pagal „EPTA-Procedure 01:2014“	0,01 kg
Duomenų perdavimas
Bluetooth® Bluetooth® 4.2 („Low Energy“)	A)
Signalo veikimo nuotolis Maks. 30 m	B)
Naudojamas dažnių diapa-zonas	2402-2480 MHz
Išėjimo galia < 1 mW
Elektros energijos tiekimas

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

356 | Lietuvių k.

Bluetooth® „Low Energy Module“

GCY 42

Baterija Apskritas maitinimo elementas

(3 V ličio jonų baterija, CR 2032)

Baterijos eksploatavimo trukmė apie

24 mėnesiai

A) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth®-Low-Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profile“ (GAP). B) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Būtinos sąlygos sistemai GCY 42

Mobilusis galinis prietaisas (planšetė, išmanusis telefonas)	„Android 6.0“ (ir aukštesnės versijos)
	„iOS 11“ (ir aukštesnės versijos)

Montavimas ir naudojimas

Elektros energijos tiekimas

Naudodamiesi, pvz., atsuktuvu ar didele moneta, nuo elektrinio įrankio nuimkite Bluetooth® „Low Energy Module GCY 42“ skirtą dangtelį. Naudojant netinkamus daiktus, gali būti pažeista elektronika arba dangtelis.

- Jei nusipirkę ar pakeitę bateriją (1) prietaisą norite įjungti, sekite nurodymus puslapiuose su schemomis. Laikykitės žemiau pateiktų nurodymų.

Pirmasis paleidimas eksploatuoti

(žr. A1-A5 pav.)

Nuoroda: saugokite dangtelį (3), skirtą GCY 42. Jei elektrinį įrankį perduodate kitam savininkui be GCY 42, uždėkite dangtelį.

Įdėkite bateriją (1) pliusinį polių nukreipę aukštyn į GCY 42 (2). Baterijos įspausti nebūtina, ji savaime užsifiksuoja. Numatytoje padėtyje ji užsifiksuoja tik uždarant dangtelį. Norėdami GCY 42 po įdėjimo instaliuoti, paspauskite elektrinio įrankio įjungimo-išjungimo jungiklį.

Baterijos keitimas

(žr. B1–B4 pav.)

Išsieikvojusias baterijas (1) išimkite tik pirštais.

Prieš visiškai išsieikvojant baterijai, programoje parodomas įspėjimas.

GCY 42 išėmimas

(žr. C1-C2 pav.)

Išimdami GCY 42 (2) nenaudokite jėgos. Nenaudokite smailių ir aštrių įrankių.

Nuoroda: Kad GCY 42 būtų lengviau išimti, elektrinį įrankį galite apversti.

Paruošimas naudoti

Kai tik įdedama baterija (1) ir paspaudžiamas elektrinio įrankio įjungimo-išjungimo jungiklis, GCY 42 pradeda nuolat siųsti signalą. Bluetooth® signalas nutraukiamas tik tada, kai išsieikvoja, pažeidžiama arba išimama baterija.

Išsamesnės informacijos rasite Bosch programoje.

Programos įdiegimas ir priderinimas

Norėdami naudoti GCY 42, pirmiausia turite įdiegti programėlę Bosch Toolbox.

– Iš atitinkamos programų parduotuvės („Apple App Store“, „Google Play Store“) parsisiųskite programėlę Bosch Toolbox.

Nuoroda: atitinkamoje „AppStore“ būtina sąlyga yra naudotojo paskyra.

– Tada programoje pasirinkite papunktį MyTools. – Jūsų mobiliojo galinio prietaiso ekrane bus parodyti visi kiti žingsniai, kaip elektrinį įrankį sujungti su galiniu prietaisu.

Nuoroda: Pirmiausia peržiūrėkite visą programos mokomąją medžiagą. Tada įgysite aiškesnį suvokimą apie prijungimo operaciją ir jungiamumo funkcijų naudojimą.

Duomenų perdavimas Bluetooth®

GCY 42 turi reguliarų siuntimo intervalą. Priklausomai nuo aplinkos, kol bus atpažintas GCY 42, gali prireikti kelių siuntimo intervalų. Jei GCY 42 nebūtų atpažintas, patikrinkite šiuos punktus:

– Gal per didelis atstumas iki mobiliojo galinio prietaiso? Sumažinkite atstumą tarp mobiliojo galinio prietaiso ir GCY 42. – Gal per daug išsieikvojusi arba tuščia baterija? Pakeiskite bateriją. – Savo mobiliajame galiniame prietaise išjunkite Bluetooth® ir vėl įjunkite. Patikrinkite, ar GCY 42 buvo atpažintas.

Priežiūra ir servisas

Priežiūra ir valymas

Teptuku pašalinkite nešvarumus. Nenaudokite valymo priemonių ir tirpiklių.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

GCY 42 modulis, papildoma įranga ir pakuotės turi būti utilizuojami aplinkai nekenksmingu būdu.

Nemeskite elektroninių konstrukcinių dalių ir baterijų į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Saugos taisyklės

Aš, Robert Bosch Power Tools GmbH, patvirtinu, kad radijo įrenginių tipas GCY 42 atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu:

-> http://eu-doc.bosch.com/
