| Τύπος προϊόντος | Ασύρματο κρουστικό κατσαβίδι |
| Μάρκα | Bosch |
| Μοντέλο | GDS 18V330 HC Professional |
| Κατηγορία | Κατσαβίδι |
| Ονομαστική τάση | 18 V |
| Τύπος μπαταρίας | Li-Ion (σειρά Bosch Professional 18V) |
| Μέγιστη ροπή | 330 Nm |
| Ταχύτητα χωρίς φορτίο | 0 – 2800 σ.α.λ. |
| Συχνότητα κρούσεων | 0 – 3200 κρούσεις/λεπτό |
| Μέγιστη διάμετρος βίδας | M16 (χάλυβας) |
| Υποδοχή εργαλείου | Εξαγωνικό 1/2" (12,7 mm) |
| Βάρος (χωρίς μπαταρία) | 1,8 kg (σύμφωνα με EPTA 01:2014) |
| Διαστάσεις (Μ x Π x Υ) | 170 x 83 x 265 mm |
| Κατηγορία προστασίας | IP20 |
| Θερμοκρασία λειτουργίας | -20 °C έως +50 °C |
| Θερμοκρασία αποθήκευσης | -20 °C έως +70 °C |
| Συνδεσιμότητα | Bluetooth® (μέσω μονάδας GCY 42, προαιρετικά) |
| Κύριες λειτουργίες | Κρουστική βίδωμα, ρυθμιζόμενη ροπή, φρένο κινητήρα |
| Συντήρηση και καθαρισμός | Καθαρίστε με βούρτσα, όχι απορρυπαντικά ή διαλύτες |
| Ασφάλεια | Διακοπή έκτακτης ανάγκης, προστασία από επανεκκίνηση, κλείδωμα άξονα |
| Ανταλλακτικά και επισκευασιμότητα | Εξυπηρέτηση μετά την πώληση Bosch, ανταλλακτικά στο www.bosch-pt.com |
| Γενικές πληροφορίες | Οδηγίες διαθέσιμες σε 32 γλώσσες, διάρκεια ζωής μπαταρίας 24 μήνες (μονάδα BT) |
Συχνές ερωτήσεις - GDS 18V330 HC Professional BOSCH
Ερωτήσεις χρηστών για GDS 18V330 HC Professional BOSCH
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το κατσαβίδι σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας GDS 18V330 HC Professional - BOSCH και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. GDS 18V330 HC Professional της μάρκας BOSCH.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GDS 18V330 HC Professional BOSCH

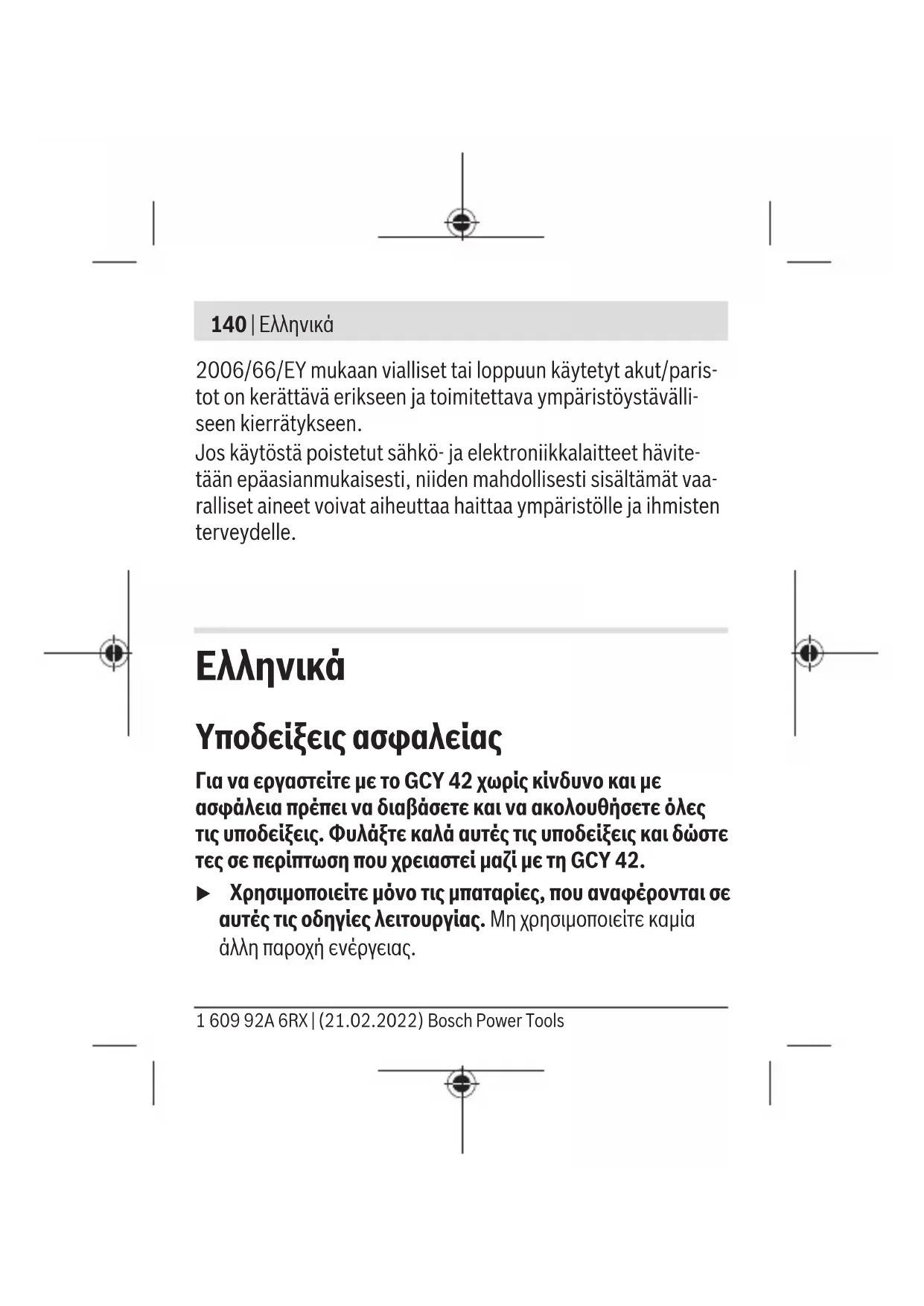

Ελληνικά...... Σελίδα 140
Υποδείξεις ασφαλείας
Για να εργαστείτε με το GCY 42 χωρίς κίνδυνο και με ασφάλεια πρέπει να διαβάσετε και να ακολουθήσετε όλες τις υποδείξεις. Φυλάξτε καλά αυτές τις υποδείξεις και δώστε τες σε περίπτωση που χρειαστεί μαζί με τη GCY 42.
Χρησιμοποιείτε μόνο τις μπαταρίες, που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε καμία άλλη παροχή ενέργειας.
Ελληνικά | 141
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Βεβαιωθείτε, ότι η μπαταρία τύπου κουμπιού δε φθάνει στα χέρια των παιδιών. Οι μπαταρίες τύπου κουμπιού είναι επικίνδυνες.
Οι μπαταρίες τύπου κουμπιού δεν επιτρέπεται ποτέ να καταποθούν ή να περάσουν μέσα σε άλλη σωματική κοιλότητα. Όταν υπάρχει η υποψία, ότι μια μπαταρία τύπου κουμπιού έχει καταποθεί ή έχει περάσει μέσα σε μια άλλη σωματική κοιλότητα, επισκεφτείτε αμέσως έναν γιατρό. Μια κατάποση των μπαταριών τύπου κουμπιού μπορεί μέσα σε 2 ώρες να οδηγήσει σε σοβαρά εσωτερικά εγκαύματα και στο θάνατο.
▶ Κατά την αλλαγή της μπαταρίας τύπου κουμπιού προσέχετε την ενδεδειγμένη αντικατάσταση της μπαταρίας τύπου κουμπιού. Υπάρχει κίνδυνος έκρηξης.
Χρησιμοποιείτε μόνο τις μπαταρίες τύπου κουμπιού που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε άλλες μπαταρίες τύπου κουμπιού ή μια άλλη πηγή παροχής ενέργειας.
▶ Μην προσπαθήσετε να επαναφορτίσετε την μπαταρία τύπου κουμπιού και μη βραχυκυκλώσετε την μπαταρία
142 | Ελληνικά
τύπου κουμπού. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα.
▶ Απομακρύνετε και αποσύρετε τι εκφορτισμένες μπαταρίες τύπου κουμπιού σύμφωνα με τους κανονισμούς. Οι εκφορτισμένες μπαταρίες τύπου κουμπιού μπορούν να παρουσιάσουν διαρροή και να προξενήσουν έτσι ζημιά στο προϊόν ή να τραυματίσουν άτομα.
▶ Μην υπερθερμαίνετε την μπαταρία τύπου κουμπιού και μην την ρίχνετε στη φωτιά. Η μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα.
▶ Μην προξενήσετε ζημιά στην μπαταρία τύπου κουμπιού και μην ανοίξετε την μπαταρία τύπου κουμπιού. Η
μπαταρία τύπου κουμπιού ενδέχεται να παρουσιάσει διαρροή, να εκραγεί, να πάρει φωτιά και να τραυματίσει άτομα.
▶ Μη φέρετε μια χαλασμένη μπαταρία τύπου κουμπιού σε επαφή με νερό. Το εξερχόμενο λίθιο μπορεί με το νερό να δημιουργήσει υδρογόνο και έτσι να οδηγήσει σε φωτιά, έκρηξη ή στον τραυματισμό ατόμων.
Το λεκτικό σήμα Bluetooth® όπως επίσης τα εικονογράμματα (λογότυπα) είναι καταχωρημένες μάρκες και ιδιοκτησία της
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Ελληνικά | 143
Bluetooth SIG, Inc. Οποιαδήποτε χρήση αυτών των λεκτικών σημάτων/εικονογραμμάτων από τη Robert Bosch Power Tools GmbH πραγματοποιείται με τη σχετική άδεια χρήσης.
Μη χρησιμοποιείτε άλλο τη μονάδα Bluetooth®, όταν το κάλυμμα δεν μπορεί πλέον να κλείσει, απομακρύνετε την μπαταρία τύπου κουμπιού και αναθέστε την επισκευή της.
Περιγραφή προϊόντος και ισχύος
Χρήση σύμφωνα με τον προορισμό
Η μονάδα Bluetooth® Low Energy Module GCY 42 καθιστά δυνατή την εξατομίκευση και τον έλεγχο της κατάστασης ενός ηλεκτρικού εργαλείου καθώς και τη μεταφορά των ρυθμίσεων και των δεδομένων στη βάση της ασύρματης τεχνολογίας Bluetooth®. Η μεταφορά δεδομένων πρέπει να εγκριθεί από τον χρήστη.
Πληροφορίες για τις προσφερόμενες λειτουργίες συνδεσιμότητας λαμβάνετε στην εφαρμογή (App) Bosch Toolbox ή στις οδηγίες χειρισμού του χρησιμοποιούμενου ηλεκτρικού εργαλείου.
144 | Ελληνικά
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των εικονιζόμενων εξαρτημάτων αναφέρεται στην παράσταση στις σελίδες γραφικών.
(1) Μπαταρία τύπου κουμπιού
(2) Bluetooth® Low Energy Module GCY 42
(3) Упокатаотато ^a)
(4) Kàluμμα Bluetooth® Low Energy Module GCY 42 ^a)
a) Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων.
Τεχνικά στοιχεία
| Bluetooth®Low Energy Module | GCY 42 | |
| Κωδικός αριθμός | 1 600 A01 ZE2 | |
| 1 600 A01 3WF | ||
| 1 600 A01 6NH | ||
| 1 600 A01 L2W | ||
| Θερμοκρασία λειτουργίας -20 °C ... +50 °C | ||
| Θερμοκρασία αποθήκευσης -20 °C ... +70 °C | ||
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Ελληνικά | 145
Bluetooth® Low Energy Module
| Διαστάσεις 7 x 30 x 30 mm |
| Bápoç kata EPTA-Procedure 01:2014 |
GCY 42
0,01 kg
Μεταφορά δεδομένων
| Bluetooth® Bluetooth®4.2 (Low Energy) | A) |
| Εμβέλεια σήματος Μέγιστη 30 m | B) |
| Χρησιμοποιούμενη περιοχή συχνοτήτων | 2.402–2.480 MHz |
| Ισχύς εξόδου < 1 mW |
Παροχή ενέργειας
| Μπαταρία Μπαταρία τύπου κουμπιού(μπαταρία λιθίου 3 V, CR 2032) |
146 | Ελληνικά
Bluetooth® Low Energy Module
| Διάρκεια ζωής μπαταρίας περίπου | 24 μήνες |
A) Οι κινητές τελικές συσκευές πρέπει να είναι συμβατές με τις συσκευές Bluetooth®-Low-Energy (ἐκδοση 4.2) και να υποστηρίζουν το Generic Access Profile (GAP).
B) Η εμβέλεια ανάλογα με τις εξωτερικές συνθήκες μπορεί να ποικίλλει σημαντικά, συμπεριλαμβανομένης της χρησιμοποιούμενης συσκευής λήψης. Εντός κλειστών χώρων και λόγω μεταλλικών εμποδίων (π.χ. τοίχοι, ράφια, κασετίνες κλπ.) μπορεί η εμβέλεια Bluetooth® να είναι σημαντικά μικρότερη.
Προϋποθέσεις συστήματος GCY 42
| Κινητή τελική συσκευή(tablet, smartphone) | Android 6.0 (και νεότερο) |
| iOS 11 (και νεότερο) |
Συναρμολόγηση και λειτουργία
Παροχή ενέργειας
▶ Απομακρύνετε το κάλυμμα για το Bluetooth® Low Energy Module GCY 42 στο ηλεκτρικό εργαλείο, π.χ. με ένα κατσαβίδι ή ένα μεγάλο κέρμα. Από τη χρήση ακατάλληλων αντικειμένων μπορεί να υποστεί ζημιά το ηλεκτρονικό σύστημα ή το κάλυμμα.
- Για τη θέση σε λειτουργία μετά την αγορά ή την αλλαγή της μπαταρίας (1) ακολουθήστε τις παραστάσεις στις σελίδες γραφικών. Προσέξτε εδώ τις ακόλουθες υποδείξεις.
Πρώτη εκκίνηση
(βλέπε εικόνες A1-A5)
Υπόδειξη: Φυλάξτε καλά το υποκατάστατο (3) του GCY 42.
Τοποθετήστε ξανά το υποκατάστατο για τη μεταβίβαση του ηλεκτρικού εργαλείου χωρίς GCY 42.
Τοποθετήστε την μπαταρία (1)με τον θετικό πόλο προς τα επάνω στο GCY 42 (2). Μια πίεση μέσα της μπαταρίας δεν είναι απαραίτητη, η μπαταρία δεν ασφαλίζεται από μόνη της. Σταθεροποιείται με το κλείσιμο του καλύμματος στην προβλεπόμενη θέση.
148 | Ελληνικά
Για την αρχικοποίηση του GCY 42 μετά την τοποθέτηση, πατήστε τον διακόπτη On/Off του ηλεκτρικού εργαλείου.
Αλλαγή μπαταρίας
(βλέπε εικόνες B1-B4)
Αφαιρέστε την παλιά μπαταρία (1) μόνο με τα δάκτυλα.
Протоύ αδειάσει εντελώς η μπαταρία, εμφανίζεται στην εφαρμογή (Αρρ) μια προειδοποίηση.
Αφαίρεση του GCY 42
(βλέπε εικόνες C1-C2)
Κατά την απομάκρυνση του GCY 42 (2) μην εξασκήσετε καθόλου βία. Μη χρησιμοποιήσετε αιχμηρά ή κοφτερά εργαλεία.
Υπόδειξη: Αναστρέψτε ενδεχομένως το ηλεκτρικό εργαλείο, για να μπορέσετε να αφαιρέσετε το GCY 42 ευκολότερα.
Θέση σε λειτουργία
Μόλις τοποθετηθεί η μπαταρία (1) και πατηθεί ο διακόπτης On/Off στο ηλεκτρικό εργαλείο, το GCY 42 στέλνει συνεχώς ένα σήμα. Το σήμα Bluetooth® διακόπτεται μόνο τότε, όταν η μπαταρία είναι άδεια ή ελαπωματική ή έχει αφαιρεθεί. Περαιτέρω πληροφορίες μπορείτε να έχετε απευθείας στην εφαρμογή (App) της Bosch.
Εγκατάσταση και ρύθμιση της εφαρμογής (Αρρ)
Για να μπορείτε να χρησιμοποιήσετε το GCY 42, πρέπει πρώτα να εγκαταστήσετε την εφαρμογή (App) Bosch Toolbox.
- Κατεβάστε την εφαρμογή (App) Bosch Toolbox μὲσω ενός αντίστοιχου App-Store (Apple App Store, Google Play Store).
Υπόδειξη: Προϋπόθεση είναι ένας λογαριασμός χρήστη στο αντίστοιχο App-Store. - Επιλέξτε στη συνέχεια στην εφαρμογή (App) το υπομενού MyTools.
- Η οθόνη της κινητής τελικής σας συσκευής δείχνει όλα τα περαιτέρω βήματα για τη σύνδεση του ηλεκτρικού εργαλείου με την τελική συσκευή.
Υπόδειξη: Εκτελέστε πρώτα πλήρως το πρόγραμμα εκμάθησης της εφαρμογής (Αρρ). Έτσι έχετε μια καλύτερη επισκόπηση για τη διαδικασία της σύνδεσης και τη χρήση των λειτουργιών συνδεσιμότητας.
Μεταφορά δεδομένων μέσω Bluetooth®
To GCY 42 έχει ένα τακτικό χρονικό διάστημα εκπομπής. Ανάλογα με το περιβάλλον μπορεί να απαιτηθούν περισσότερα χρονικά διαστήματα εκπομπής, ώσπου να αναγνωριστεί το GCY 42. Σε περίπτωση που δεν αναγνωριστεί το GCY 42 ελέγξτε τα ακόλουθα:
– Είναι η απόσταση από την κινητή τελική συσκευή πολύ μεγάλη;
Ελαπτώστε την απόσταση μεταξύ κινητής τελικής συσκευής και GCY 42.
- Είναι η μπαταρία πολύ ασθενής ή άδεια;
Αντικαταστήστε την μπαταρία.
- Απενεργοποιήστε στην κινητή τελική σας συσκευή το Bluetooth® και ενεργοποιήστε το ξανά.
Ελέγξτε, εάν το GCY 42 τώρα αναγνωρίζεται.
Ελληνικά | 151
Συντήρηση και σέρβις
Συντήρηση και καθαρισμός
Απομακρύνετε τη ρύπανση με ένα πινέλο. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη.
Εξυπηρέτηση πελατών και συμβουλές εφαρμογής
Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com
Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.
Ελλάδα
Robert Bosch A.E. Ερχείας 37 19400 Κορωπι – Αθήνα Τηλ.: 210 5701258
Bosch Power Tools 1 609 92A 6RX | (21.02.2022)
152 | Ελληνικά
Φαξ: 210 5701283
Email: pt@gr.bosch.com
www.bosch.com
www.bosch-pt.gr
Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:
Οι μονάδες GCY 42, τα εξαρτήματα και οι συσκευασίες πρέπει να παραδίδονται σε μια φιλική προς το περιβάλλον ανακύκλωση.
Μην πετάτε τα ηλεκτρονικά εξαρτήματα και τις μπαταρίες στα οικιακά απορρίμματα!
Μόνο για χώρες της ΕΕ:
Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα ηλεκτρικά εργαλεία και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
1 609 92A 6RX | (21.02.2022) Bosch Power Tools
Türkçe | 153
Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.
Türkçe
Güvenlik talimatı
el Me tην παρούσα ο/η Robert Bosch Power Tools GmbH, δηλώνει ότι ο radioεξοπλισμός GCY 42 πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο:
