Вид производ	Безжичен ударен шрафцигер
Марка	Бош
Модел	GDS 18V330 HC Professional
Категорија	Шрафцигер
Номинален напон	18 V
Вид на батерија	Li-Ion (серија Bosch Professional 18V)
Максимален вртежен момент	330 Nm
Брзина во празен од	0 – 2800 врт/мин
Фреквенција на удари	0 – 3200 удари/мин
Макс. дијам. на завртка	M16 (челик)
Држач за алат	Хексагонален 1/2" (12,7 mm)
Тежина (без батерија)	1,8 kg (според EPTA 01:2014)
Димензии (Д x Ш x В)	170 x 83 x 265 mm
Класа на заштита	IP20
Работна температура	-20 °C до +50 °C
Температура на складирање	-20 °C до +70 °C
Поврзување	Bluetooth® (преку модул GCY 42, опционално)
Главни функции	Ударно завртување, прилагодлив вртежен момент, моторна сопирачка
Одржување и чистење	Чистете со четка, не користете детергенти или растворувачи
Безбедност	Итно запирање, заштита од повторно вклучување, блокирање на вретеното
Резервни делови и поправка	Постпродажна услуга Bosch, делови на www.bosch-pt.com
Општи информации	Упатство достапно на 32 јазици, век на батерија 24 месеци (BT модул)

Често поставувани прашања - GDS 18V330 HC Professional BOSCH

Кој е максималниот вртежен момент на шрафцигерот Bosch GDS 18V330 HC Professional?

Максималниот вртежен момент е 330 Nm, што овозможува завртување на големи завртки и навртки.

Каков вид на батерија користи GDS 18V330 HC Professional?

Користи Li-Ion 18V батерија од серијата Bosch Professional. Компатибилните 18V батерии се достапни во различни капацитети (Ah).

Дали шрафцигерот е опремен со Bluetooth?

Bluetooth не е интегриран, но може да прими опционален модул GCY 42 за поврзување преку апликацијата Bosch Toolbox.

Како да го чистите и одржувате шрафцигерот?

Користете четка за да ги отстраните нечистотиите. Не користете детергенти или растворувачи. За Bluetooth модулот, извадете ја батеријата при подолго некористење.

Кој е дометот на Bluetooth сигналот на модулот GCY 42?

Дометот може да достигне до 30 метри на отворено, но може да биде намален од пречки (ѕидови, метални прегради).

Кои додатоци се испорачуваат со шрафцигерот?

Стандардната испорака вклучува шрафцигер, лажен модул за Bluetooth (доколку не е опремен) и упатство за употреба. Батериите и полначите се продаваат одделно.

Како да ја смените батеријата на Bluetooth модулот GCY 42?

Отстранете го капакот на модулот, извадете ја користената батерија со прстите, потоа вметнете нова батерија CR 2032 (позитивен пол нагоре) и затворете. Уредот ве предупредува кога батеријата е слаба.

Дали шрафцигерот има моторна сопирачка?

Да, опремен е со моторна сопирачка која брзо го запира вретеното по ослободување на прекинувачот.

Каде да најдете резервни делови и постпродажна услуга?

Посетете го www.bosch-pt.com за расклопни прикази и резервни делови. Во Франција, контактирајте ја службата за клиенти на Bosch на 09 70 82 12 26.

Која е дозволената работна температура?

Шрафцигерот работи од -20 °C до +50 °C. Чувајте го помеѓу -20 °C и +70 °C.

КОРИСНИЧКИ ПРИРАЧНИК GDS 18V330 HC Professional BOSCH

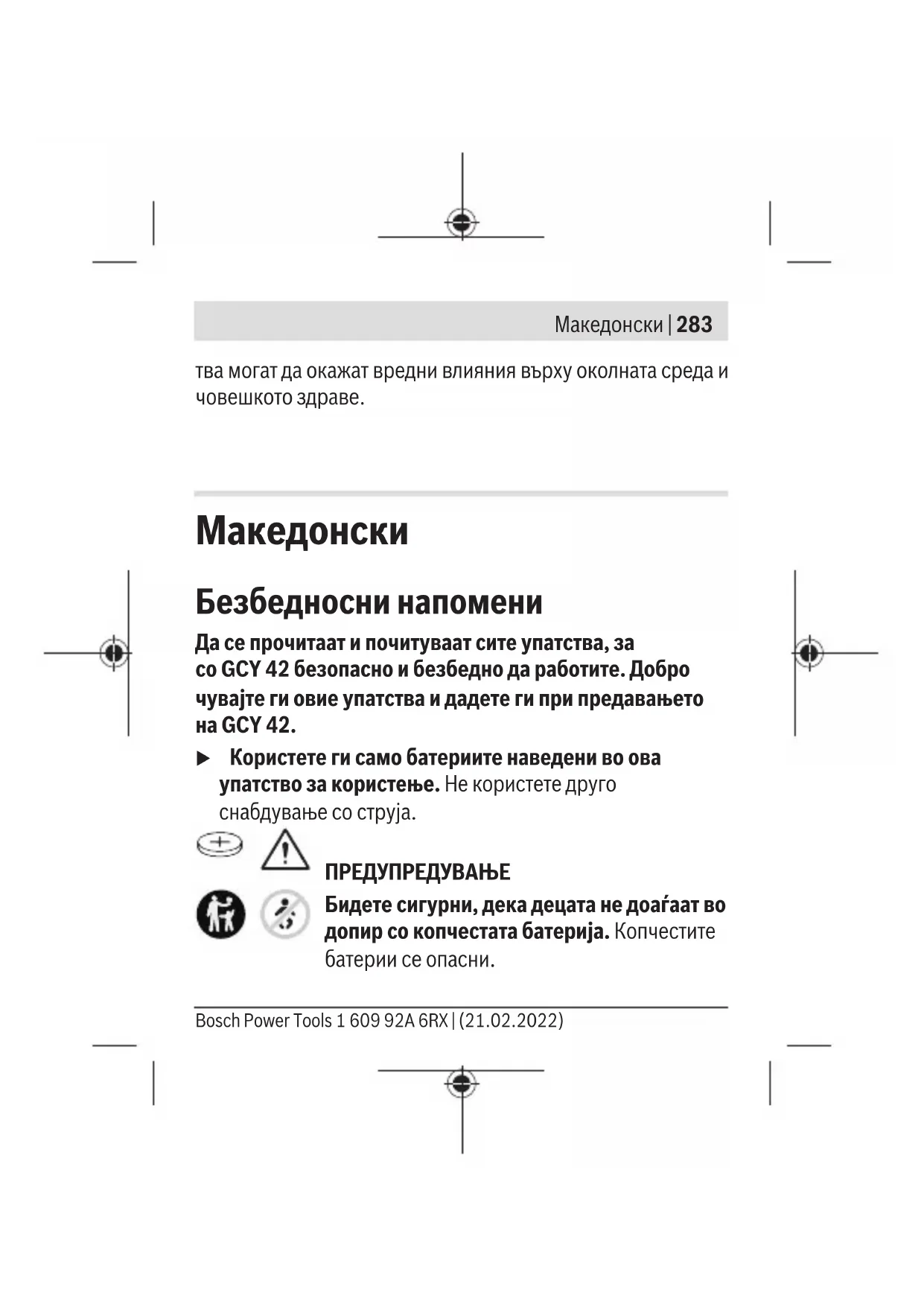

Безбедносни напомени

Прочитајте ги и почитувајте ги сите упатства за да работите со GCY 42 безбедно и сигурно. Чувајте ги овие упатства на безбедно место и предајте ги при преносот на GCY 42.

▶ Користете ги само батериите наведени во ова упатство за употреба. Не користете друго напојување.

ПРЕДУПРЕДУВАЊЕ

Бидете сигурни дека децата не доаѓаат во допир со копчестата батерија. Копчестите батерии се опасни.

Никогаш не голтајте ги копчестите батерии и не ставајте ги во други отвори на телото. Доколку постои сомневање дека копчестата батерија е проголтана или е вметната во друг дел од телото, веднаш побарајте медицинска помош. Проголтувањето на копчеста батерија може во рок од 2 часа да доведе до сериозни внатрешни изгореници или смрт. ▶ При замена на копчестата батерија, проверете дали е правилно заменета. Инаку, постои опасност од експлозија. ▶ Користете ги само копчестите батерии наведени во ова упатство за употреба. Не користете други копчести батерии или друго напојување. ▶ Не се обидувајте повторно да ја полните копчестата батерија и не ја премостувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица. ▶ Прописно отстранете ги и фрлете ги испразнетите копчести батерии. Испразнетите копчести батерии може да протечат и со тоа да го оштетат производот или да повредат лица.

▶ Не ја прегревајте копчестата батерија и не ја фрлајте во оган. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица. ▶ Не ја оштетувајте копчестата батерија и не ја расклопувајте. Копчестата батерија може да протече, да експлодира, да се запали и да повреди лица. Не ја доведувајте копчестата батерија во контакт со вода. Литиумот што истекува може со вода да создаде водород и со тоа да доведе до пожар, експлозија или до повреди на лица.

Ознаката со зборови Bluetooth® како и сликите (логоата) се регистрирани марки и сопственост на Bluetooth SIG, Inc. Секое користење на оваа ознака со зборови/слики се врши со лиценца преку Robert Bosch Power Tools GmbH.

Не го користете Bluetooth®-модулот ако капакот не може да се затвори. Извадете ја копчестата батерија и поправете го.

Опис на производот и перформансите

Наменета употреба

Bluetooth® Low Energy Module GCY 42 овозможува персонализирање и статусна проверка на електричен алат, како и пренесување на поставките и податоците преку Bluetooth®-безжичната технологија. Преносот на податоци мора да биде одобрен од корисниците. Информации за понудените Connectivity-функции добивате во апликацијата (App) Bosch Toolbox или во упатството за користење на електричниот алат што се употребува.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на графичките страници.

(1) Копчеста батерија (2) Bluetooth® Low Energy Module GCY 42 (3) Растојник ^a)

Македонски | 287

(4) Капак Bluetooth® Low Energy Module GCY 42 ^a)

a) Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Bluetooth®Low Energy Module	GCY 42
Број на дел	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Оперативна температура -20°C ... +50°C
Температура при складирање	-20°C ... +70°C
Димензии 7 x 30 x 30 mm
Тежина согласно EPTA-Procedure 01:2014	0,01 kg
Пренос на податоци
Bluetooth® Bluetooth® 4.2 (Low Energy)	A)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

288 | Македонски

Bluetooth®Low Energy Module	GCY 42
Опсег на сигналот Максимално 30 m	В)
Искористено поле на фреквенција	2402–2480 MHz
Излезна јачина < 1 mW

Напојување со енергија

Батерија Копчеста батерија (3-Vлитиумска батерија, CR 2032)
Рок на траење набатеријата околу.	24 месеци

A) Мобилните уреди мора да бидат компатибилни со Bluetooth® Low Energy уредите (верзија 4.2) и да го поддржуваат Generic Access Profile (GAP).

Опсегот може многу да варира во зависност од надворешните услови, вклучително и приемникот што се употребува. Во затворените простории и со метални бариери (на пр. ѕидови, ормари, куфери итн.) опсегот на Bluetooth® може значително да се намали.

Системски барања GCY 42

Мобилен уред (таблет, паметен телефон)

Напојување со енергија

Извадете го капакот за Bluetooth® Low Energy Module GCY 42 на електричниот алат, на пр. со одвртувач или со голема монета. Со употребата на несоодветни предмети може електрониката или капакот да се оштетат. – За пуштање во употреба по купувањето или замена на батеријата (1) следете ги илустрациите на графичките страници. Притоа внимавајте на следниве напомени.

Прво ставање во употреба

(види слики A1-A5)

Напомена: Добро чувајте го растојникот (3) GCY 42.

Повторно вметнете го растојникот за предавање на електричниот алат без GCY 42.

Ставете ја батеријата (1) со позитивниот пол нагоре во GCY 42 (2). Не е потребно притискање на батеријата;

батеријата не се вклопува самостојно. Таа се фиксира дури при затворање на капакот на предвидената позиција.

За да го активирате GCY 42 по вметнувањето, притиснете го прекинувачот за вклучување/исклучување на електричниот алат.

Менување на батерија

(види слики B1-B4)

Извадете ја потрошената батерија (1) само со прстите.

Пред целосно да се истроши батеријата, на апликацијата се прикажува предупредување.

Вадење на GCY 42

(види слики C1-C2)

При отстранување на GCY 42 (2) не употребувајте сила. Не користете зашилени или остри алати.

Напомена: Евентуално свртете го електричниот алат, за полесно да можете да го извадите GCY 42.

Ставање во употреба

Штом батеријата (1) е вметната и се притисне прекинувачот за вклучување/исклучување на електричниот алат, GCY 42 постојано испраќа сигнал.

Bluetooth®-сигналот се прекинува дури тогаш, кога батеријата е празна или има дефект или се отстранува. Дополнителни информации ќе добиете директно на апликацијата на Bosch.

Инсталација и употреба на апликацијата

За да можете да го користите GCY 42, морате прво да ја инсталирате апликацијата Bosch Toolbox.

– Преземете ја апликацијата Bosch Toolbox преку соодветниот App-Store (Apple App Store, Google Play Store). Напомена: Потребен е кориснички профил кај соодветниот AppStore. – Потоа во апликацијата изберете ја потточката MyTools. – Екранот на Вашиот мобилен уред ги покажува сите понатамошни чекори за поврзување на електричниот уред со крајниот уред.

Напомена: Прво целосно проследете го туторијалот на апликацијата. Со тоа ќе имате подобар преглед на постапката за поврзување и користењето на Connectivity-функциите.

Пренос на податоци преку Bluetooth®

GCY 42 има редовен интервал на испраќање. Во зависност од околината, може да се потребни повеќе интервали за испраќање, пред да се препознае GCY 42. Доколку не се препознае GCY 42, проверете го следното:

– Дали растојанието до мобилниот уред е преголемо? Намалете го растојанието меѓу мобилниот уред и GCY 42. – Дали батеријата е преслаба или празна? Заменете ја батеријата. - На мобилниот уред исклучете го Bluetooth® и повторно вклучете го. Проверете дали сега се препознава GCY 42.

Одржување и сервис

Одржување и чистење

Отстранете ги нечистотиите со четка. Не користете средства за чистење или раствори.

Сервисна служба и совети при користење

Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на:

www.bosch-pt.com

Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Дополнителни адреси на сервиси може да најдете под:

GCY 42-модулот, опремата и амбалажите треба да се рециклираат на еколошки прифатлив начин.

Не ги фрлајте електронските компоненти и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Според европската директива 2012/19/EU за стари електрични и електронски уреди и нивната употреба во националното законодавство, електричните алати што се вон употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз

mk Co ova, Robert Bosch Power Tools GmbH потврдува дека типот на радио опрема GCY 42 е во согласност со Директивата 2014/53/EU. Целосниот текст на Изјавата за сообразност на ЕУ може да го прочитате на следнава интернет страница:
