GDS 18V330 HC Professional - Skrutkovač BOSCH - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtová rázová uťahovačka
Značka	Bosch
Model	GDS 18V330 HC Professional
Kategória	Uťahovačka
Menovité napätie	18 V
Typ batérie	Li-Ion (séria Bosch Professional 18V)
Maximálny krútiaci moment	330 Nm
Otáčky naprázdno	0 – 2800 ot/min
Frekvencia úderov	0 – 3200 úderov/min
Maximálny priemer skrutky	M16 (oceľ)
Upínanie nástroja	Šesťhran 1/2" (12,7 mm)
Hmotnosť (bez batérie)	1,8 kg (podľa EPTA 01:2014)
Rozmery (D x Š x V)	170 x 83 x 265 mm
Trieda ochrany	IP20
Prevádzková teplota	-20 °C až +50 °C
Skladovacia teplota	-20 °C až +70 °C
Konektivita	Bluetooth® (cez modul GCY 42, voliteľné)
Hlavné funkcie	Rázové uťahovanie, nastaviteľný krútiaci moment, brzda motora
Údržba a čistenie	Čistiť kefkou, nepoužívať čistiace prostriedky ani rozpúšťadlá
Bezpečnosť	Núdzové zastavenie, ochrana proti opätovnému spusteniu, blokovanie vretena
Náhradné diely a opraviteľnosť	Servis Bosch, diely na www.bosch-pt.com
Všeobecné informácie	Návod k dispozícii v 32 jazykoch, životnosť batérie 24 mesiacov (modul BT)

Často kladené otázky - GDS 18V330 HC Professional BOSCH

Aký je maximálny krútiaci moment uťahovačky Bosch GDS 18V330 HC Professional?

Maximálny krútiaci moment je 330 Nm, čo umožňuje uťahovať veľké skrutky a matice.

Aký typ batérie používa GDS 18V330 HC Professional?

Používa batériu Li-Ion 18V z radu Bosch Professional. Kompatibilné batérie 18V sú k dispozícii v rôznych kapacitách (Ah).

Je uťahovačka vybavená Bluetooth?

Bluetooth nie je integrovaný, ale možno ho doplniť voliteľným modulom GCY 42 pre pripojenie cez aplikáciu Bosch Toolbox.

Ako čistiť a udržiavať uťahovačku?

Použite kefku na odstránenie nečistôt. Nepoužívajte čistiace prostriedky ani rozpúšťadlá. Pri module Bluetooth vyberte batériu v prípade dlhšieho nepoužívania.

Aký je dosah signálu Bluetooth modulu GCY 42?

Dosah môže dosiahnuť až 30 metrov na voľnom priestranstve, ale môže byť znížený prekážkami (steny, kovové priečky).

Aké príslušenstvo je dodávané s uťahovačkou?

Štandardná dodávka obsahuje uťahovačku, fiktívny modul pre Bluetooth (ak nie je vybavená) a návod na použitie. Batérie a nabíjačky sa predávajú samostatne.

Ako vymeniť batériu modulu Bluetooth GCY 42?

Odstráňte kryt modulu, prstami vyberte použitú batériu, potom vložte novú batériu CR 2032 (kladným pólom nahor) a zatvorte. Prístroj vás upozorní pri slabom stave batérie.

Má uťahovačka brzdu motora?

Áno, je vybavená brzdou motora, ktorá rýchlo zastaví skľučovadlo po uvoľnení spínača.

Kde nájsť náhradné diely a servis?

Navštívte www.bosch-pt.com pre rozpadové pohľady a náhradné diely. Vo Francúzsku kontaktujte zákaznícky servis Bosch na čísle 09 70 82 12 26.

Aká je prípustná prevádzková teplota?

Uťahovačka pracuje v rozsahu -20 °C až +50 °C. Skladujte ju medzi -20 °C a +70 °C.

NÁVOD NA OBSLUHU GDS 18V330 HC Professional BOSCH

Slovenčina ...... Stránka 192

Popis výrobku a výkonu

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spol'ahlivá práca s GCY 42, je nevyhnutné prečítat' si a dodržiavat' všetky pokyny. Tieto pokyny dobre uschovajte a ak budete GCY 42 odovzdávat' d'alej, priložte ich.

▶ Používajte len batérie uvedené v tomto návode na obsluhu. Nepoužívajte žiadne iné elektrické napájanie.

VÝSTRAHA

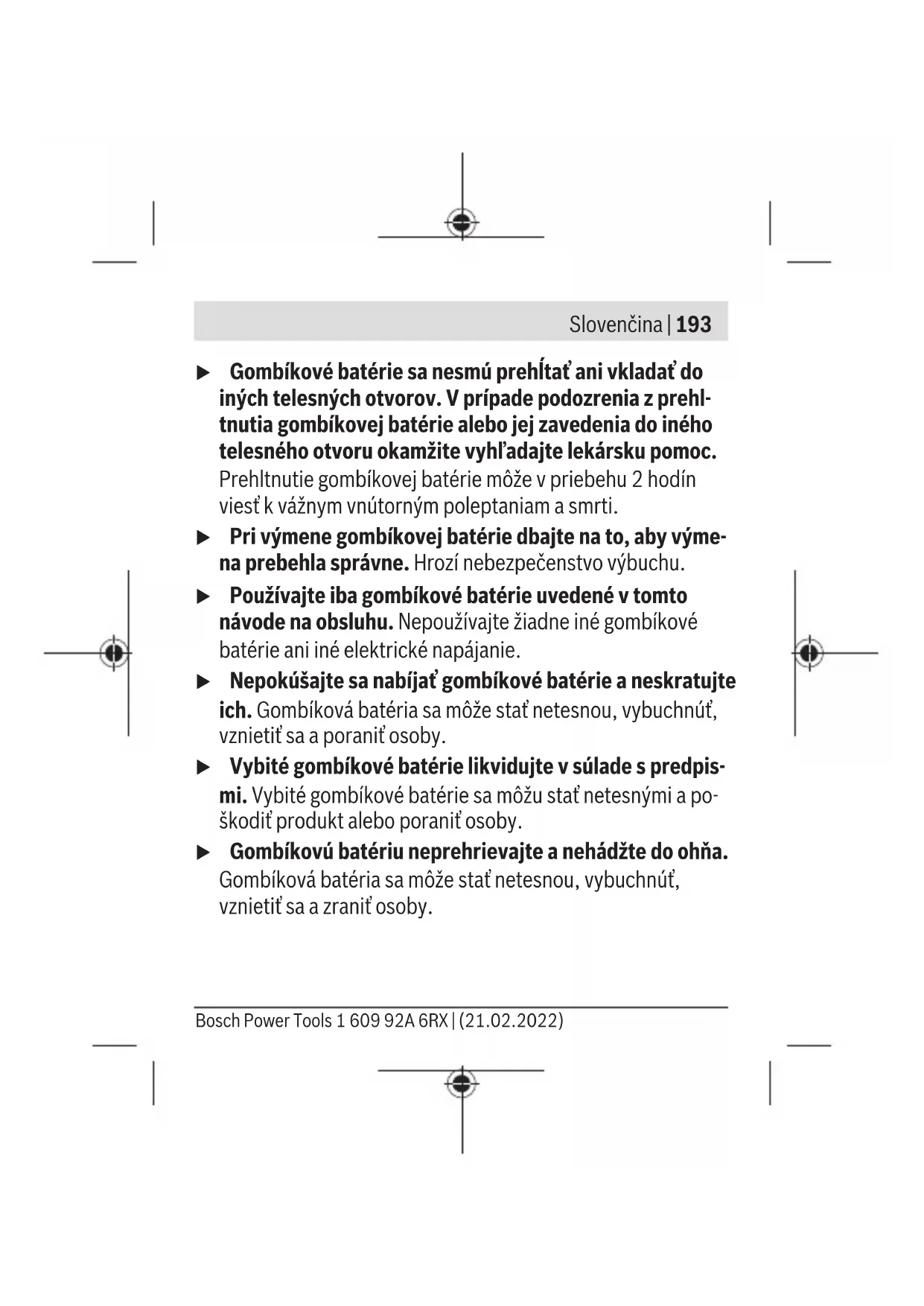

Gombíkové batérie sa nesmú prehítat' ani vkladat' do iných telesných otvorov. V prípade podozrenia z prehltnutia gombíkovej batérie alebo jej zavedenia do iného telesného otvoru okamžite vyhl'adajte lekársku pomoc.

Prehltnutie gombíkovej batérie môže v priebehu 2 hodín viest k vážnym vnútorným poleptaniam a smrti.

▶ Pri výmene gombíkovej batérie dbajte na to, aby výmena prebehla správne. Hrozí nebezpečenstvo výbuchu.
Používajte iba gombíkové batérie uvedené v tomto návode na obsluhu. Nepoužívajte žiadne iné gombíkové batérie ani iné elektrické napájanie.
Nepokúšajte sa nabíjať gombíkové batérie a neskratujte ich. Gombíková batéria sa môže stať netesnou, vybuchnút, vznietit’ sa a poranit’ osoby.
Vybité gombíkové batérie likvidujte v súlade s predpismi. Vybité gombíkové batérie sa môžu stať netesnými a poškodit produkt alebo poranit osoby.
Gombíkovú batériu neprehrievajte a nehádžte do ohňa. Gombíková batéria sa môže stať netesnou, vybuchnút, vznietiť sa a zranit’ osoby.

194 | Slovenčina

Gombíkovú batériu nepoškodzujte a nerozoberajte.
Gombíková batéria sa môže stať netesnou, vybuchnút, vznietit’ sa a zranit’ osoby.
Zabráňte kontaktu poškodenej gombíkovej batérie
s vodou. Unikajúce lítium môže pri kontakte s vodou zrea-govať a uvol’nit’ vodík a spôsobit’ požiar, výbuch alebo pora-nenie osôb.

Slovné označenie Bluetooth® a tiež obrazové značky (logá) sú registrovanými ochrannými značkami a vlastníctvom spoločnosti Bluetooth SIG, Inc. Akékol'vek použitie tohto slovného označenia/obrazovej značky spoločnosťou Robert Bosch Power Tools GmbH je realizované na základe licencie.

Modul Bluetooth® už nepoužívajte, ak sa nedá zatvorit' kryt, odstráňte gombíkovú batériu a dajte ho opravit'.

Opis výrobku a výkonu

Používanie v súlade s určením

Bluetooth® Low Energy Module GCY 42 umožňuje vlastné naštavenie a kontrolu stavu elektrického náradia, ako aj prenos

Slovenčina | 195

nastavení a údajov pomocou rádiovej technológie Bluetooth®. Prenos údajov musí odsúhlasit používatel'.

Informácie o ponúkaných funkciách v oblasti konektivity získate v aplikácii Bosch Toolbox alebo v návode na obsluhu používaného elektrického náradia.

Vyobrazené komponenty

a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

196 | Slovenčina

Technické údaje

Bluetooth®Low Energy Module	GCY 42
Vecné číslo	1 600 A01 ZE21 600 A01 3WF1 600 A01 6NH1 600 A01 L2W
Prevádzková teplota -20 °C ... +50 °C
Skladovacia teplota -20 °C ... +70 °C
Rozmery 7 × 30 × 30 mm
Hmotnosť podl’a EPTA-Procedure 01:2014	0,01 kg

Prenos údajov

Bluetooth® Bluetooth® 4.2 (Low Energy)	A)
Max. dosah signálu max. 30 m	B)
Použitý frekvenčný rozsah 2 402–2 480 MHz
Výstupný výkon < 1 mW

Napájanie elektrickým prúdom

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Slovenčina | 197

Bluetooth® Low Energy Module

GCY 42

Batéria Gombíková batéria (lítiová baté- ria 3 V, CR 2032)

Životnosť batérie cca 24 mesiacov

A) Mobilné koncové zariadenia musia byt kompatibilné so zariadeniami Bluetooth®-Low-Energy (verzia 4.2) a musia podporovat Generic Access Profile (GAP).
B) Dosah sa môže výrazne líšit v závislosti od vonkajších podmienok, vrátane použitého prijímacieho zariadenia. V uzavretých priestoroch a cez kovové prekážky (napr. steny, police, kufre atd.). môže byt dosah Bluetooth® výrazne menší.

Systémové predpoklady GCY 42

Mobilné koncové zariadenie(tablet, smartfón)	Android 6.0 (a novšie)
	iOS 11 (a novšie)

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

Montáž a používanie

Napájanie elektrickým prúdom

Odstráňte kryt pre Bluetooth® Low Energy Module GCY 42 na elektrickom náradí, napríklad pomocou skrutkovača alebo vel’kej mince. Použitím nevhodných predmetov sa môže poškodiť elektronika alebo kryt.
– Na uvedenie do prevádzky po zakúpení alebo po výmene batérie (1) si pozrite vyobrazenia na obrázkových stranách. Rešpektujte pritom nasledujúce upozornenia.

Prvé uvedenie náradia do prevádzky

(pozri obrázky A1-A5)

Upozornenie: Súčasť Zástupný symbol (3) modulu GCY 42 si dobre odložte. Pri odovzdávaní elektrického náradia d'alším osobám bez modulu GCY 42 opät založte Zástupný symbol. Vložte batériu (1) kladným pólom nahor do GCY 42 (2). Za-tlačenie batérie nie je potrebné; batéria sama nezapadne. Až pri zatvorení krytu sa zafixuje v určenej polohe.

(pozri obrázky B1–B4)

Vybitú batériu (1) vyberajte iba prstami.

Skôr než sa batéria úplne vybije, zobrazí sa v aplikácii výstraha.

Vybratie GCY 42

(pozri obrázky C1-C2)

Upozornenie: V prípade potreby elektrické náradie obrátte, aby sa dal modul GCY 42 l'ahšie odobrat'.

Uvedenie do prevádzky

Ďalšie informácie získate priamo v aplikácii od firmy Bosch.

Slovenčina

Inštalácia a nastavenie aplikácie

Aby bolo možné používať modul GCY 42, najprv musíte nain- štalovať aplikáciu Bosch Toolbox.

– Stiahnite si aplikáciu Bosch Toolbox z príslušného obchodu s aplikáciami (Apple App Store, Google Play Store).
Upozornenie: Predpokladom je vytvorené používatel'ské konto v danom obchode s aplikáciami.
– Následne si vyberte v aplikácii položku MyTools.
– Displej vášho mobilného koncového zariadenia zobrazí všetky d'alšie kroky týkajúce sa prepojenia elektrického náradia s koncovým zariadením.

Upozornenie: Najprv prejdite celým úvodným procesom oboznámenia sa s aplikáciou. Získate tak lepší prehl'ad o procese prepojenia a o používaní funkcií konektivity.

Prenos údajov prostredníctvom Bluetooth®

GCY 42 má pravidelný interval vysielania signálu. V závislosti od okolitého prostredia môžu byť potrebné viaceré intervaly vysielania, kým sa modul GCY 42 rozpozná. Ak by sa GCY 42 nerozpoznal, preverte nasledujúce skutočnosti:

1 609 92A 6RX | (21.02.2022) Bosch Power Tools

Slovenčina | 201

– Nie je vzdialenost'k mobilnému koncovému zariadeniu príliš veľká?
Skrátte vzdialenost medzi mobilným koncovým zariadením a GCY 42.
– Nie je batéria príliš slabá alebo úplne vybitá?
Vymeňte batériu.
– Na vašom koncovom zariadení vypnite Bluetooth® a znova ho zapnite.
Vyskúšajte, či sa GCY 42 teraz rozpozná.

Údržba a servis

Údržba a čistenie

Znečistenia odstraňujte pomocou štetca. Nepoužívajte žiadne čistiace prostriedky či rozpúštadlá.

Zákaznícka služba a poradenstvo ohl'adom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na:

www.bosch-pt.com

Bosch Power Tools 1 609 92A 6RX | (21.02.2022)

202 | Slovenčina

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Modul GCY 42, príslušenstvo a obaly by sa mali odovzdat na ekologickú recykláciu.

Neodhadzujte elektronické súčiastky a batérie do domáceho odpadu!

Magyar | 203

Len pre krajiny EÚ:

Podl'a európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podl'a jej transpozície v národnom práve sa musí už nepoužitel'né elektrické náradie a, podl'a európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektro-nické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a l’udské zdravie.

Magyar

obert Bosch Power Tools GmbH týmto vyhlasuje, že rádiové zariadenie typu GCY 42 je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese:
