Producttype	Zelfrijdende benzinegrasmaaier
Merk	Wolf Garten
Model	A 460 A SP HW
Snijbreedte	46 cm
Snijhoogte	3 tot 9 cm (verstelbaar)
Motor	Benzinemotor (raadpleeg de motorhandleiding)
Brandstof	Loodvrije benzine
Starten	Elektrisch (met startaccu en contactslot)
Aandrijving	Zelfrijdend (aangedreven wielen) met trekbeugel
Opvangzak	Ja, met optionele vulniveaumeter
Mulchfunctie	Ja, met optioneel accessoire of ingebouwd afhankelijk van model
Hoogteverstelling	Gecentraliseerd of individueel afhankelijk van model (hendel of voet)
Veiligheid	Veiligheidsbeugel, uitwerpklep, chican, bougiekap
Onderhoud	Olieverversing, reinigen van maaidek en opvangzak, accu opladen
Onderdelen	Gebruik originele Wolf Garten-onderdelen
Garantie	Volgens lokale voorwaarden (zie handleiding)
Gewicht	Ongeveer 35 kg (schatting)
Afmetingen (L x B x H)	Ongeveer 80 x 55 x 40 cm (schatting)

Veelgestelde vragen - A 460 A SP HW Wolf Garten

Hoe start ik de grasmaaier A 460 A SP HW?

Ga achter het apparaat staan, druk de veiligheidsbeugel in en houd deze ingedrukt. Draai de contactsleutel tot de motor start (maximaal 5 seconden). Als de motor koud is, zet dan de gasklephendel op CHOKE.

Wat te doen als de motor niet start?

Controleer eerst het brandstofniveau en of de bougiekap goed is aangesloten. Zorg ervoor dat de startaccu correct is geplaatst en opgeladen. Als het probleem aanhoudt, raadpleeg dan het gedeelte 'Storingen en oplossingen' in de handleiding.

Hoe stel ik de snijhoogte in?

Afhankelijk van het model gebruikt u de gecentraliseerde stelhendel (model B) of trekt u aan de individuele voet op elk wiel (model A). De hoogte kan worden ingesteld van 3 tot 9 cm.

Hoe gebruik ik de mulchfunctie?

Voor mulchen verwijdert u de opvangzak en plaatst u de mulchwig (indien meegeleverd) of gebruikt u de speciale achterklep (afhankelijk van model). Laat de uitwerpklep zakken. Maai langzaam met de motor op vol toerental.

Hoe reinig ik de grasmaaier na gebruik?

Stop de motor, verwijder de contactsleutel en koppel de bougiekap los. Gebruik een borstel of doek om het maaidek en de opvangzak te reinigen. Als uw model is uitgerust met een maaidekwasysteem, sluit dan een waterslang aan en laat de motor enkele minuten draaien.

Wanneer moet ik de motorolie verversen?

De eerste olieverversing moet na 2 tot 5 gebruiksuren worden uitgevoerd, daarna eenmaal per seizoen. Raadpleeg de motorhandleiding voor de procedure en het aanbevolen olietype.

Hoe vervoer ik de grasmaaier veilig?

Stop de motor en laat deze afkoelen. Koppel de bougiekap los. Vervoer het apparaat niet in omgekeerde positie. Als u een voertuig gebruikt, leeg dan de brandstoftank en zet de grasmaaier stevig vast.

Waarom blijft het gras na het maaien op de grond liggen?

Dit kan komen door te vochtig gras, een volle of verstopt opvangzak, een bot mes, of een te lage snijhoogte. Controleer en corrigeer deze punten.

Hoe onderhoud ik de startaccu?

Laad de accu na elke maaibeurt of indien nodig op. Bewaar deze in een koele en droge ruimte. Controleer regelmatig de staat van de contacten. Laad de accu aan het einde van het seizoen op voordat u deze opbergt.

Wat te doen bij abnormale trillingen?

Stop onmiddellijk de motor. Mogelijke oorzaken zijn losse of beschadigde messen, een slecht bevestigde motor. Laat de onderdelen controleren en vervangen door een gespecialiseerde werkplaats.

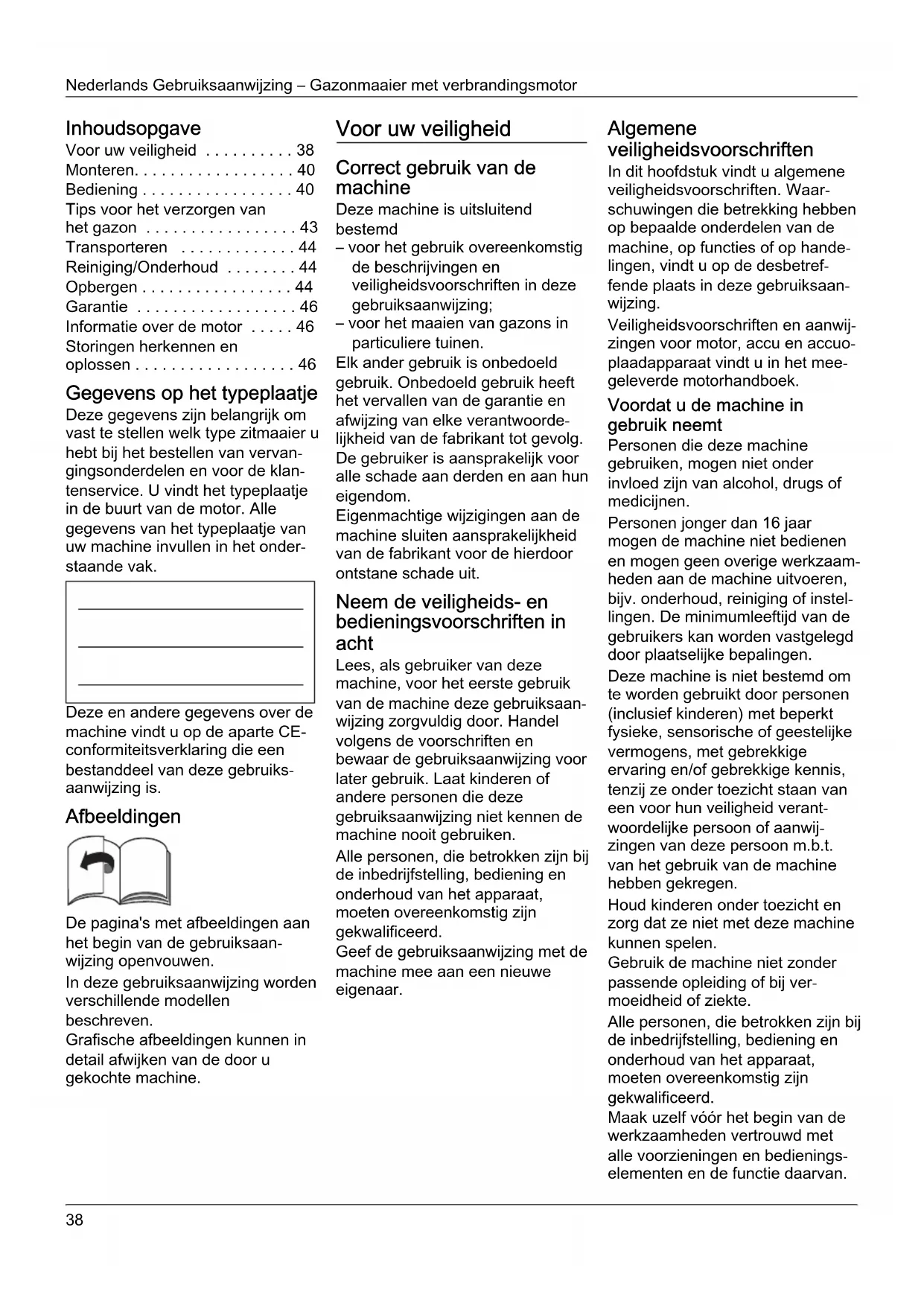

GEBRUIKSAANWIJZING A 460 A SP HW Wolf Garten

(Originele gebruiksaanwijzing)

Italiano 48

Tips voor het verzorgen van het gazon 43

Transporteren 44

Reiniging/Onderhoud 44

Opbergen 44

Garantie 46

Informatie over de motor 46

Storingen herkennen en oplossen 46

Gegevens op het typeplaatje

Deze geveens zijn belangrijk om vast te stellen welk type zitmaaier u hebt bij het bestellen van verrangingsonderdelen en voor de klantenservice. U vindt het typeplaatje in de buurt van de motor. Alle geveens van het typeplaatje van uw machine invullen in het onderstaandevak.

Deze en andere geveens over de machine vindt u op de除去 CEconformiteitsverklaring die een bestanddeel van deze gebruiks-aanwijzing is.

Afbeeldingen

De pagina's met afbeeldingen aan het begin van de gebruiksaanwijzing openvouwen.

In deze gebruiksaanwijzing worden verschillende modellen beschreiben.

Grafische afbeeldingen kuren in detail afwijken van de door u gekochtete machine.

Voor uw veiligheid

Correct gebruik van de machine

Deze machine isuitsluitend bestemd

• voor het gebruik overeenkomstig de beschrijvingen en veiligheidsvoorschriften in deze gebruiksaanwijzing;

• voor het maaien van gazons in particuliere tuinen.

Elk ander gebruik is onbedoeld gebruik. Onbedoeld gebruik heeft het verrallen van de garantie en afwijzing van elke verantwoordelijkheid van de fabrikant tot gevolg.

De gebruiker is aansprakelijk voor alle schade aan derden en aan hun eigendom.

Eigenmachtige wijzigingen aan de machine sluiten aansprakelijkheid van de fabrikant voor de hierdoor ontstane schade UIT.

Neem de veiligheids- en bedieningsvoorschriften in acht

Lees, als gebruiker van deze machine, voor het eerste gebruik van de machine deze gebruiksaanwijzing zorgvuldig door. Handel volgens de voorschriften en bewaar de gebruiksaanwijzing voor later gebruik. Laat kinderen of andere Personen die deze gebruiksaanwijzing Niet kennen de machine nooit gebruiken.

Alle Personen, die betrokken zijn bij de inbedrijfstelling, bediening en onderhoud van het apparaat,要去en overeenkomstig zijn gekwalificeerd.

Geef de gebruiksaanwijzing met demachine mee aan een{nieuwe eigenaar.

Algemene

veiligheidsvoorschriften

In dit hoofdstuk vindt u algemene veiligheidsvoorschriften. Waarschuwingen die betrekking hebben op bepaalde onderdelen van de machine, op functies of op handelingen, vindt u op de desbetreffende plaats in deze gebruiksaanwijzing.

Veiligheidsvoorschriften en aanwij-zingen voor motor, accu en accu-oplaadapparaat vindt u in het meegeleverde motorhandboek.

Voordat u de machine in gebruik neemt

Personen die deutsche machine gebruiken, mogen nicht onder invloed zich van alcohol, drugs of medicijnen.

Personenjonger dan 16JAar mogen de machine nicht bedieren enmogen geen overige werkzaamheden aan de machine uitvoeren, bijv. onderhoud,reiniging of instellen. De minimumleeftijd van de gebruikers kan worden vastgelegd doorplaatselijke bepalingen.

Deze machine is nicht bestemd om te worden gebruikt door Personen (inclusief kinderen) met beperkt fiesieke, sensorische of geestelijkke vermogens, met gebrekkige ervaring en/of gebrekkige kennis, tenzij ze onder toezicht staan van een voor hun verilgheid verant-woordelijkke personof aanwij-zingen van deze persoon m.b.t. van het gebruik van de machine hebben gekreten.

Houd kinderen onder toezicht en zorg dat ze Niet met deze machine konnen spelen.

Gebruik de machine nicht zonder passende opleiding of bij ver-moeidheid of ziekte.

Alle Personen, die betrokken zijn bij de inbedrijfstelling, bediening en onderhoud van het apparaat,要去en overeenkomstig�<|im_start|>gekalificeerd.

Maak uzelf voor het begin van de werkzaamheden vertrouwd met alle voorzieningen en bedienings-elementen en de functie waarvan.

Bewaar brandstof alleen in waarvoor goedgekeurde tanks en nooit in de buurt van een verwarmingsbronnen (bijv. ovens of warmwaterboilers). Vul de tank van de machine alleen buitenshuis.

Vul de tank nooit met benzine als de motor loopt of heet is.

Vervang een beschadigde uitlauf, tank of tankdop.

Controleer voor gebruik,

• of de grasvanger werkert en deuitwerpklep goed sluit. Vervang versleten of ontbrekende delen onmiddelijk.
• of verticuteergereedschappen, bevestigingsbauten en de hele verticuteer-eenheid versleten of beschadigd zich. Laat versleten of beschadigde onderdelen dooreen gespecialiseerd bedrijf algtd alleen per set verrangen om onbalansuit te sluiten.

Het meegeleverde oplaadapparaat is uitsluitend bestemd voor het opladen van de in de machine gebruike accu. De accu mag alleen door dit oplaadapparaat worden opgeladen.

Vervangingsonderdelen en toebehoren要去en voldoen aan de door de fabrikant vastgelegde eisen.

Gebruik waarom alleen originele reserveonderdelen/toebehoren of de door de fabrikant goedgekeurde reserveonderdelen/toebehoren. Neem bij het verrangen.altijd de meegeleverde inbouwinstructies in acht.

Het gebruik van Niet door de fabrikant vrijgeveen reserveonderdelen of toebehoren kan een aanzienlijk veiligheidsrisico vormen.

Laat reparationsuitsluitend door een gekwalificeerdvakman of een gespecialiseerde werkplaats uitvoeren.

Laat alkijd alle onderhoudswerk-zaamheden volgens de planninguitvoeren, om de machine in eenveilige bedrijfstooestand te honden.

Tijdens werkzaamheden met de machine

Tijdens werkzaamheden met of aan de machine moet u passende werkkleding dragen, zoals:

• Stevige schoenen,
  -langebroek,
• nauwsluitende kleding,
• gehoorbescherming,
• Veiligheidsbril.

Het dragen van persoonlijke beschermingsmiddelen vermindert het gevaar voor letsel.

Vermijd het dragen van losse kleding of kleding met los hangende koorden of riemen.

Werken zonder gehoorbeschermers kan tot gehoorverlies leiden.

Neem ook bij het dragen van gehoorbescherming regelmatig pauzes om uw gehoor te beschermen.

Alle veiligheidsvoorzieningen要去en algtd volledig en zondergebren op de machine zich aangebracht.

Verander de veiligheidsvoorzieningen Niet.

Gebruik de machine alleen in de door de fabrikant voorgeschreve en geleverde technische toestand.

Verander de fabrieksinstellungen van de motor nooit.

Vermijd open vuur, vonkvorming en rook Niet.

Aanwijzingen m.b.t. trillingen: De inwerking van trillingen kan de zenuwen beschadigen en de bloedsomloop in handen en armen verstoren.

Draag bij werkzaamheden in een koude omgeving warme kleding en houd uw handen warm en droog.
- Neem pauzes.
-Merkt u dat de huid bij uw vingers of handen gevoelloos wordt, jeukt, zeer doet of wit verkleurt, stop dan met werken met demachine en bezoek eventueel een arts.

Vór alle werkzaamheden aan\ deze machine

Ter bescherming gegen verwondingen algijd voor werkzaamheden (bijv. onderhouds- en instelwerkzaamheden) aan deze machine en het verplaatsen (bijv. optillen of dragen) van de machine

• de motor uitschakelen,
• trek de sleutel (indienaanwezig)
  uit het contactslot,
• wacht tot alle bewegende delen volledig tot stilstand zichn gekommen en de motor is afgekoeld.
• trek de bougiestekker los van de motor om onbedoeld starten van de motor te voorkomen,
• de startaccu van de motor verwijdersen,
• neem de aanvullende veiligheidsvoorschriften in het motorhandboek in acht.

Na werkzaamheden met demachine

Verlaat de machine nooit zonder de motor uit te zetten en (indien aanwezig) de sleutel uit het contactslot te trekken.

Veiligheidsvoorzieningen

Afb. 1

Gevaar

Gebruik nooit een machine met beschadigde of zonder gemonteerde veiligheidsvoorzieingen.

Veiligheidsbeugel (1)

De veiligheidsbeugel dient voor uwveiligheid om motor en messen ineen noodgeval te stoppen.

Er mag nicht worden geprobeerd om\ deze functie uit te schakelen.

Uitwerpklep (2) of botsbeveiliging (3)

De uitwerpklep of botsbeveiliging beschermt u谈起 verwondingen door het snijwerk enaar buiten geslingerde voorwerpen. De machine mag alleen worden gebruikt met de uitwerpklep of botsbeveiliging.

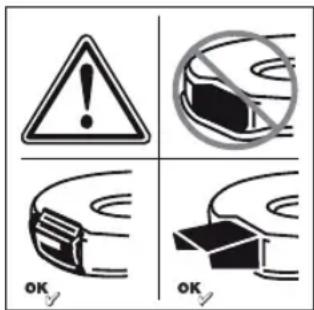

Symbolen op de machine

Op de machine bevinden zich diverse stickers met symbolen. Deze hebben de volgende betekenis:

Let op! Lees de
gebruiksaanwijzing
voor de ingebruik
neming!

Houd derden uit de buurt van het gevaarlijke gebied.

Schakel de motor uit en trek de sleutel uithet contact voor allewerkzaamheden aande machine envoordat u de machineverlaat.

Neem de aanvul-lende aanwijzingen in het hoofdstuk ,Voor uwveiligheid" in acht.

Voor werkzaam-heden aan de maai-gereedschappen debougiestekker lostrekken!

Houd vingers en voeten uit de buurt van de verticuteergeedschappen!

Schakel de machineuit en trek de bougietrekker los voordat u de machine instelt, schoonmaakt of controeert.

Verwondingsgevaar - werk alleen met een gemonteerde uitwerpopening.

Zorg dat de symbolen op de machine algid goed leesbaar zichn.

Symbolen in de gebruiksaanwijzing

In deze gebruiksaanwijzing worden symbolen gelebruikt die op gezaren of op belangrijke aanwijzingen wijzen. Deze symbolen hebben de volgende betekenis:

Gevaar

U wordt gewezen op geziven die met de beschreiben werkzaamheden samenhagen en waar bij gevaar voor personen bestaat.

Let op

U wordt gewezen op gevaren die met de beschreiben werkzaamheden samenhagen en die beschadiging van de machine tot gevolg kuren hebben.

i Aanwijzing

Markeert belangrjke informatie en gebruikstips.

Monteren

De montage van de machine worden getoond op een apart bijgevoegd blad met afbeeldingen.

i Verwijderingsinstrumente

Verpakkingsresten, oude machines, etc., moeten volgens de geldende voorschriften worden gerecycled.

Bediening

Raadpleeg ook de aanwijzingen in het handboek bij de motor.

Gevaar

Ongeval

• Personen, kinderen of dieren mogen zich bij het maaien nooit in de buurt van de machine bevinden. Verwondingsgevaar door maar buiten geslingerde stenen of andere voorwerpen.

Val

-Beweeg het apparaat alleen op loopsnelheid.

• Wees bijzonder voorzichtig als u awhilemaait en u de machine aan u toe trekt.

Bij het maaien op steile hellingen kan de machine kantelen en u kunt gewond raken. Maai alttijd dwars op een helling, nooit omhoog of omlaag. Maai Niet op hellingen met een stijging vaneer dan 20%

• Wees bijzonder voorzichtig wanner u van rijrichting verandert en let altijd op dat u stevig staat.

• Er bestaat verwondingsgevaar bij het maaien aan de grens van een gazon. Maaien in de buurt van randen, hekken of steile helingen is gevaarlijk. Houd bij het maaien de veiligheidsafstand aan.

• Bij het maaien van nat gras kan de machine wegelijkden door verminderde grip op de grond en kunt u vallen. Maai alleen als het gras droog is.

Werk alleen bij daglicht of bij voldoende kunstlicht.

Verwonding

• De door de stuurstang gegeven veiligheidsafstand tot het rondlo-pende gereedschap moet altijd in acht worden genomen.
  -Het werkbereik van de bediener bevindt zich tijdens gebruik性和 de stuurstang.
  Houd nooit uw handen of voeten gegen of onder draaiende onderden.

• Gebruik de machine nicht bij slechte weersomstandigheden of bij kans op regen of onweer.

• Gebruik het apparaat alleen bij droog wee.
• Het apparaat Niet blootstellen aan regen of nattigheid. In vochtig gras kan het apparaat door minder grip op de grond slippen.
• Stop de motor en wacht tot het verticuteergereedschap tot stilstand is gekomen:
• voordat u de machine Kantelt,
• voor het verplaatsen van de machine over een ander oppervlak dan gras.
• Zet de motor uit. Om onbedoeld starten van de motor te voorkomen: contactsleutel (indien aanwezig) uit het contact trekken, motor lately afkoelen en bougie lostrekken,
• voordat u verstoppen en blokkeringenuit de uitwerpopening verwijdert,
• voordat u de gazonmaaier controleert, reinigt of instelt en voordat u werkzaamheden aan de machine uitvoert,
• als een voorwerp is geraakt.
  Controleer de gazonmaier op schade en breng de maaier in het geval van schade maar een reparatiebedrivf.
• als de machine ongewoon gaat trillen, Moet u de machine onmiddelijk controeren.
• Til of draag nooit een machine met lopende motor.
• Controller het terrein waar u de machine gebruikt en verwijder alle voorwerpen die+kennen worden meegenomen en wegelingerd door de machine.
• Als een voorwerp (bijv. een steen) door het mes worden geraakt of als de machine abnormaal begint te trillen: motor onmiddelijk uitzetten.

Machine voor verder gebruik door een gespecialiseerde werkplaats op schade lately onderzoeken.

• Ga bij een sikkelmaier nooit voor de grasuitwerpopeningen staan.

Machines met gravanger:

Bij het verwijderen van de gras vanger kunt uzelf of hunnen andereen door waar buiten geslingerd maigoed of door een voorwerp gewond raken. Maak de grasvanger nooit leeg terwijl de motor loopt. Schakel de machine uit.

Verstikkingsgevaar door koolmonoxyde!

Laat de verbrandingsmotor alleen buitenshuis lopen.

Explosion en brandgevaar

-Benzinedampen zijn explosief en benzine is zeer ontvlambaar.
Tank brandstof voordat u de motor start. Houd de tank gesloten als de motor loopt of nog heet is.
- Brandstof alleen bijvullen nadat de motor is uitgeschakeld of afgekoeld. Vermijd open vuur, vonkvorming en rook Niet. Vul de tank van de machine alleen buitenshuis.
- Als er brandstof overgelopen is, de motor Niet starten. Machine verwijderen van deplaats waar brandstof is gelekt en wachten tot de brandstoffdampen vervluchtig�ijn.
- Ter voorkoming van brandgevaar dient u de volgende delenvrij van gras en maar buitenkomende olie te honden:

-Motor
- Uitlaat
-Batterijen/accu's
-Benzinetank.

Struikelgevaar
-Beweeg het apparaat alleen op loopsnelheid.

Let op

Schade aan de machine

• Stenen, rondslingerende takken en andere voorwerpen+kennen tot schade aan het apparaat en de werking ervan leiden. Verwijder vaste voorwerpen uit het gebied waar worden gewerkt.

• Gebruik de machine alleen in problemloze toestand. Voor elk gebruik een visuèle controe uitvoeren. Controller in het bij-zonder of veiligheidsvoorzieningen, bedieningselementen en schroefer-bindingen nicht beschadigd zich en stevig vastzitten. Vervang beschadigde onder-delen voor het in gebruik nemen.

• Nooit een accu gebruiken die verrormd, geallen of beschadigd is.
• Accu en oplaadapparaat nicht blootstellen aan regen of vocht.

i Werktijden

Neem de geldende voorschriften met betrekking tot gebruikstijden in alot (vraag eventueel na bij uw gemeente).

i Positieaanduidingen

Bij het aangeven van posities op de machine (links, rechts, enz.) gaan wij.altijd uit van de geleidingsstang gezien in de werkrichting van de machine.

Voor de eerste ingebruikneming Vullen met motorolie

Let op

De machine worden in verband met het transport zonder motorolie geleverd.

Voeg waarom voor de eerste ingebruinkeming motorolie toe.

Accu opladen

(machines met elektrische start)

Alle aanwijzingen en informatatie betrekking tot accu en oplaadapparaat uit het motorhandboek in acht nemen en opvolgen.

Gevaar voor brandwonden en vergiftiging

Er moet rekening mee worden gehonden dat In uitzonderlijke gevallen vloeistoffen of gassen waar buiten komen.

Gevaar voor strooomschok Controller het oplaadapparaat voor elk gebruik op beschadigingen aan de buitenkant. Gebruik nooit een oplaadapparaat dat beschadigd of gevalen is.

Let op

• Controller, of de specificities op het typeplaatje van het laadapparaat van 220-230 V en 50Hz overeenstemmen met het voedingsnet dat u gebruikt.
• Accu en oplaadapparaat beschermen gegen vocht, regen, sneeuw en vorst.
• Accu alleen in een goed geventi-leerde en droge ruimte opladen.
• Verbinding van het oplaadap -paraat met het stroomnet ver breken nadat u de accu heeft verwijderd.
• Nooit voorwerpen in de contacten van de accu steken.
• Verbreek de verbinding met het stroomnet voordat u werkzaamheden aan het oplaadapparaatuitvoert.
• Accu en oplaadapparaat Niet openen. Alle werkzaamheden aan accu en oplaadapparaat lately uittvoeren door een gespecialiseerd bedrivf.

Afb. 2

Laad de accu minstens 1 uur voor het eerste gebruik van het apparaat op. Gebruik alleen het meegeleverde oplaadapparaat.

i Aanwijzing

Uitgebrende informatie met betrekking tot opladen en accutoestandsindicatie vindt u in het motorhandboek.

i Weggooien van het oplaadapparaat

Voor het oplaadapparaat gelden de voorschriften voor het weggooien van elektrische apparaten. Neem deplaatselijke voorschriften in acht.

Instelwerkzaamheden voor elk gebruik

Verondingsgevaar

Vór alle werkzaamheden aan deze machine

-Zet de motor uit,
-Trek de sleutel (indien aanwezig)uit het contactslot.
Wacht tot alle bewegende onder-delen volledig tot stilstand zichn gekomen. De motor要去 afgekoeld zichn.
Trek de bougiestekker van de motor los op onbedoeld starten van de motor te voorkomen.
- Startaccu van de motor verwijden.

Grasvanger bevestigen (alleen bij machines met g vanger)

Afb. 11

Uitwerpklep optillen en de grasvanger bevestigen.

Maaihoogte instellen

Let op

Maaihoogte bij oneffen terrein zodanig kiezen dat het maimes nooit met de bodem in aanraking komt.

Afb. 3 en 4

Stel de maaihoogte van het gras waar wens in.

Instelmogelijkheid (afhankelijk van het model) van ca. 3 cm tot maximaal 9 cm.

i Aanwijzing

Stel bij machines met wieverstelling alle wielen opdezelfde hoogte in.

Model A - afb. 3

Trek aan de stip en LAST deze in de gewenste stand vastklikken. Model B - afb. 4
Duw de hendel van de centrale hoogteverstelling vooruit of awhileen en LAST deze in de gewenste stand vastklikken.

Tanken en oliepeil controleren

• Benzine, loodvrij tanken (zie motorhandboek).
  Vul de brandstoftank maximaal tot 2 cm onder de rand van develuopening.
  Brandstoftank goed aflsuiten.
• Controller het oliepeil. Voeg indien nodig olie toe (zie het handboek van de motor).

Batterijvak op motor reinigen

Vreemde voorwerpen en vuil op het batterijvak met een doek en borstel verwijderen.

Motor starten

Afb. 5

Gevaar

• de motor nicht starten als u voor de uitwerpopening staat;

handen en voeten uit de buurt houden van het maaimechnisme;

• breng nooit handen of voeten of andere lichaamsdelen in de buurt van draaiende delen. Houd u.altijduitde buurt van de uitwerpopening.

Voordat u de motor start, koppelt u alle maigereedschappen en aanrijvingen los.

Kantel de machine bij het starten Niet. Plaats de machine op een egaal oppervlak met bij voorkeur kort of weinig gras.

i Aanwijzingen m.b.t. de motor

• Neem de informatatie in de gebruiksaanwijzing van de motor in acht.
• Enkele modellen haben geen gashendel. Het toerental worden automatisch ingesteld. De motor loopt algid met optimaal toerental.
  Startaccu in het batterijvak van de motorplaatsen tot deze vastklikt - afb. 5A.
• Open de benzinekraan (indien aanwezig).
  Zet de gashendel (indien aanwezig) op max - afb. 5B.

Ga hinter de machine staan, druk de veiligheidsbeugel in en houd deze vast - afb. 5C.
- Contactsleutel op stuurstang bedieren tot de motor aanspringt (startpoging max. 5 seconden, tot de volgende poging minstens 1 minuut wachten) - afb. 5C.

Als de motor loopt:

• De gashendel (indien aanwezig) tessen /max en /min duwen om de motor kort te lately warmlopen.
  Zet voor het maaien van het gazon de gashendel (indien aanwezig) op volgas.

i Aanwijzing

Zie het motorhandboek voor meer informatatie over de bediening van de motor.

Motor stoppen

Afb. 7

Zet de gashendel (indien aanwezig) in stand min.
Laat de veiligheidsbeugel los. De motor en de messen stoppen na korte vrijd.

Met de machine werken Wielaandrijving in- en uitschakelen

(alleen bij machines met aange-dreven wielen) Afb.6

Wielandrijving inschakelen

Wielaandrijvingsbeugel (2) samen met de veiligheidsbeugel (1) maar voren duwen. Hoe verder er�n voren worden geduwd,hoe sneller de machine rijdt.

Wielaandrijving uitschakelen

Wielaandrijvingsbeugel (2) samen met de veiligheidsbeugel (1) helemaalaarachtertrekken.

i Aanwijzing

Door de constructie kan het voorkomen dat bij het terugtrekken van de machine de weiterwielen veel waarstand ondervinden. Dit is geen fout van de machine, maar een technisch noozakelijk verschijnsel.

Oplossing (afhankelijk van het model): Machine zonder aangetrokken aandrijfbeugel eerst een beetje maar voren duwen en vertologens maar afterwards.

Grasvanger verwijderen en leegmaken

(bij machines met grasvanger) Afb. 11

Als er maaigoed op de grond blijft liggen of de vulpeilindicatie (optionel, afb. 12) aangeeft dat demand vol is:

Laat de veiligheidsbeugel los en wacht tot de motor stilstaat.
Uitwerpklep optillen en de grasvanger verwijdersen.
Grasvanger leegmake.

Werken zonder grasvanger Indien u de grasvanger verwijdert, klapt de uitwerpklep aan beneden. Bij werkzaamheden zonder grasvanger wordt het maigoed rechtstreeks aan beneden uitgeworpen.

Ombouwen voor mulchen (bij machines met optioneel mulchtoebehoren)

Machines met achefterwaartseuitworp:

Afb. 8A

Tildeuitwerpklep omhoog.
Grasvanger verwijderen.
Zet de mulchspie in (afhankelijk van het model).
Laat de uitwerpklep omlaag.

i Aanwijzing

Modellen met geintegreerde mulchfunctie haben geen除去 mulchspie nodig. Deze functie worden overgenomen door een special gewormde achetermklep (afbeelding 8B).

Machines ombouwen voor bijwaartse UITworp

(afhankelijk van de uitvoering)

• Indien aanwezig:
  Grasvanger verwijderen en klep van achefterwaartse uitworp omlaag zetten.
  Botsbescherming/mulchsluiting omhoog zetten en zijwaartseuitworp monteren (afb. 9).

Na beeindiging van de werkzaamheden

Trek de sleutel (indien aanwezig)uit het contactslot.
Wacht tot alle bewegende delen volledig tot stilstand zich gekomen en de motor is afgekoeld,
Sluit de benzinekraan (indien aanwezig - zie de gebruiksaanwijzing van de motor).
Trek de bougiestekker van demotor los.
Maak de grasbak leeg.
Startaccu van de motor verwijderen - afb. 16.
Accu indien nodig opladen.

Afb. 17

Druk op de toets (1) van de accu om de accuoplaadtoestand te controleren. De LED (2) geeft ongeveer de oplaadtoestand aan.

Als de LED knippert, de accu onmiddelijk opladen.

i Aanwijzing

Parkeer de machine alleen met een aufgekoelde motor in een gesloten ruimte.

Tips voor het verzorgen van het gazon

Enkele tips om uw gazon gezond en gelijkmatig te lately groeien.

Maaien

Gazon bestaatuitverschillende soortengras.Als uvaakmaait, bevordert dit de groei van gras met stevige wortels.Alsuminder vaak maait, bevordert dit de groei van lang gras en onkruid (bijv. klaver en madelifjes).

De normale hoogte van een gazon bedraagt ca. 4-5 cm. Maai slechts 1/3 van de totale hoogte. Dus bij 7-8 cm op normale hoogte knippen.

Maai het gazon, indien möglichk, nicht korter dan 4 cm odomat het anders bij droog weeber beschadigd raakt.

Lang gras (bijv. na de vakantie) in verschillende beurten tot normale lengte maaien.

Bij het maaien de maaibanen algijd iets lately overlappen.

Mulchen (met toebehoren)

Het gras wordt bij het maaien inkleine stukjes (ca. 1 cm) gesneden en blijft liggen. Het gazon krijt zo de beschikking over veel voedingsstoffen.

Voor een optimaal resultaat moet het gazon algijd kort worden gezhonden. Zie ook het gedeelte "Maaien".

De volgende aanwijzingen bij het mulchen opvolgen:

• Maai geen nat grayscale.
• Maai nooit meer dan 2cm van de totale lenghte van het gras af.
  Rijd langzaam.
• Gebruik het maximale toerental.
• Reinig het snijwerk regelmatig.

Transporteren

Korte stukken met de hand

Gevaar

Door het snijmechanisme+kennen voorwerpen worden gegren en weggeslingerd. Dit kan schade veroorzaken.

Als u de machine wilt verplaaten over andere oppervlakken dan gras, dient u eerst de motor te stop pen.

Meteen voertuig

Gevaar

Altijd voor het transport motor stop pen en lately afkoelen. De bougiestekker lostrekken.

Vervoer de machine nicht in een gekantelde positie.

Zorg ervoor dat de machine bij transport op of in een voertuig nicht kan gaan schuiven.

De machine alleen met een lege brandstoftank transporteren. Tankdeksel moet stevig afgesloten zich.

Machines met uitklapbare stang: Afb. 10

• Door de stuurstang samen te klappen,(Intu de machine makkelijker opbergen.

Reiniging/Onderhoud

Gevaar

Ter voorkoming van letsel, voor alle werkzaamheden aan de machine

• de motor uitschakelen,
• trek de sleutel (indien aanwezig)
  uit het contactslot,
• wacht tot alle bewegende delen volledig tot stilstand zichn gekomen en de motor is afgekoeld.
• trek de bougiestekker los van de motor om onbedoeld starten van de motor te voorkomen.
• startaccu van de motor verwijden,
• neem de aanvullende veilig-heidsvoorschriften in het motorhandboek in acht.

Gevaar

Laat ter bescherming gegen verwondingen door het maaimechanisme alle werkzaamheden zoals het verrangen of slijpen van het maaimes alleen uitvoeren door een gespecialiseerd reparatiebedrijf (special gereedschap vereist).

Let op

Kantel de machine altijd zo dat de bougie waar boven wijst, zodat door brandstof of olie geen motorschade ontstaat.

i Aanwijzing

Regelmatige verzorging zorgt voor een lange levensduur en een storingvrij gebruik. Onvoldoende onderhoud van uw apparaat kan tot veiligheidsgerelateerde gebreken leiden.

Onderhoud

Letop

De onderhoudsvoorschriften in het motorhandboek opvolgen. Laat de machine aan het einde van het sei-zoen nakijken en onderhonden door een onderhoudsbedrivf.

Alle reparations alleen door een gespecialiseerd bedrivf lately uit voeren.

Letop

Gevaar voor het milieu door motorolie.

Lever na het verversen van de olie de afgewerkte olie in bij een inzamelplaats voor afgewerkte olie of een afvalverwerkingsbedrijf.

Milieugevaar door batterijen en accu's.

Lege batterijen en accu's horen nicht bij het huisvuil. Geef lege batterijen en accu's af bij uw leverancier of een verwerkingsbedrijf. Verwijder de batterijen of accu's voordat het apparaat� aar de sloop gaat.

i Aanwijzing

Neem de contrôle-en onderhoudsintervallen in de gebruiksaanwijzing van de motor in acht. Sommige modellen zijn voorzien van een elektronische onderhoudsindicatie (afbeelding 13). Neem naast de onderhoudsaanwijzingen in de gebruiksaanwijzing ook de onderhoudsindicaties in acht. Zie voor bediening en overige informatatie deAPEte gebruiksaanwijzing van de onderhoudsindicatie.

Voor elk gebruik

Oliepeil controlleren, indien nodig olie toevoegen.
- Controlleren of schroefverbindungen vastzitten en indien nodig aandraaien.
Veiligheidsvoorzieningen controlleren.
Vreemde voorwerpen en vuil van het batterijvak op de motor met een doek en borstel verwijderen.

Controleer het ingrijppunt van de koppeling:

(alleen bij machines met aangedrevenWIelen)

• Als de motor draaait en de wielaandrijving uitgeschakeld is, mag de machine nicht vooruit bewegen.
• Als de motor draait en de wielaandrijving ingeschakeld is, moet de machine vooruit rijden. Afb. 15
• Afhankelijk van de uitvoering kan de wielaandrijvingskabel door omsteken van bevestigingsgat A waar B worden bijgesteld.

Aanwijzing

Alleen vereist indien vanwege slijtage de snugelid bij volledig maar voren geduwde wielaandrijvingsbeugel steeds minder worden.

Na de eerste 2-5 bedrijfsuren

• olie verrangen, zie bijgevoegd motorhandboek.

Altijd na het maaien of indien nodig

Accu opladen.

Eenmaal per seizoen

Ververs de olie. Zie het meegeleverde motorhandboek.
Smeer de scharnierpunten en de draiveer van de uitwerpklep.
Laat de machine aan het einde van het seizoen nakijken en onderhouden door een onderhoudsbedrijf.
- Laat accu en oplaadapparaat regelmatig (minstens 1x peraar) door een gespecialiseerd bedrijf controleren.

Reinigen

Let op

Reinig de machine na elk gebruik.
Een Niet gereinigde machine leidt tot materiaalschade en functiestoringen.

Gebruik voor het reinigen geen hagedrukreiniger.

Graspvanger reinigen

(alleen bij machines met grasvanger)

Het reinigen direct na het maaien is het meest eenvoudig.

• De grasvanger verwijderen en leegmaken.
• De graspvanger kan met een krachtige waterstraal (uit een tuinslang) worden gereinigd.
• De grasvanger voor het volgende gebruik grondig lately drogen.

Gazonmaaier reinigen

Gevaar

Werkzaamheden aan de messen kuren verwondingen voorzaken. Draag werkhandsschoenen voor uw bescherming.

Let op

Kantel de machine altijd zo dat de bougie waar boven wijst, zodat door brandstof of olie geen motorschade ontstaat.

Spuit de machine nicht met water af.
Anders können elektrische delen beschadigd raken.

Batterijvak op motor reinigen

Vreemde voorwerpen en vuil van het batterijvak op de motor met een doek en borstel verwijderen.

Machines zonder dekwassystem:

Reinig de verticuteerruimte en deuitwerpklep met een borstel, handveger of lap,
Zet de machine op de wielen en verwijder alle zichtbare gras- en vuilresten.

Machines met dekwassystem:

Afb. 14

Gazonmaaiers met dekwassystemeënuiitgevoerd met een wateraansluiting.Daarmee kunnengrasresten van de onderzijde van het maaidek worden afgespoeld en kan aanslag van corroderende chemicalien worden voorkomen.Nahet maaien als volgt te werk gaan:

Machine op een egaal oppervlak zonder grind, stenen enz. neerzetten.

Aanwijzing

Uitwerpschacht mag zich naar huizen, garages en dergelijk geericht+zijn.

• Monteer een in de handel verkrijgbare slangadapter (optioneel meegeleverd) op een waterslang en sluit deze aan op de wateraansluiting van het maaidek.
  Waterkraan opendraaien.
  Motor starten en enkele minutes.
  laten lopen.
• Motor stoppen en waterslang van machine losmaken.

Na het reinigen:

Motor starten en enkele minuten latent lopen om de onderzijde van het maaidek te drogen.
Motor stoppen.

Opbergen

Gevaar

Explosie- en brandgevaar. Bewaar de machine met brandstof (benzine) in de tank nooit in ruimten waarin brandstofdampen met open vuur of vonden in aanraking kuren komen.

Let op

Schade aan de machine.

-Sla de machine (met een afgekoelde motor) alleen op in schone en droge ruimten.
-Bescherm de machine gegen corrosie bij opslag gedurende een langereperiode,bijv.in de winter.
- Accu en oplaadapparaat op een koele en droge plaats bewaren.
- Accu en oplaadapparaat beschermen gegen vocht, regen, sneeuw en vorst.

Na het gezoen of wanner het apparaat langer dan een maand Niet worden gebruikt:

Laat de brandstof in een geschikte bak lopen en behandel de motor zoals beschreiben in het motorhandboek.

Let op

Tap de brandstof alleen buitens-huis af.

machine en grasvanger reinigen.
Alle metalen onderdelen ter bescherming gegen roest afvegen met een lap met olie (zonder hars) of met oliespray inspuiten.
Accu opladen.

Informatie over de motor

De motorfabrikant is aansprakelijk voor alle motorproblemen m.b.t. vermogen, vermogensmeting, technische gegevens, garantie en service. Meer informatie vindt u in de apart meegeleverde gebruiks-aanwijzing van de motor.

Storingen herkennen en oplossen

Storingen bij het gebruik van de gazonmaaier hebben vaak eenvoudige oorzaken die u dient te kennen en die u deels zichkunt verhelpen. In geval van twijfel helpt uw leverancier u graag verdter.

Garantie

In elk land gelden de door ons bedrijf of door de importeur opgegeven garantiebepalingen. Storingen aan uw apparaat verhelppen wij kosteloos in het kader van de garantie, indien een materiaal- of Produktiefout hiervan de orzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbijzijnde vestiging.

Probleem Mogelijkeoorzaak/oorzakenOplossing

Motor start nicht.	Gashendel staat nicht goed.	Zet de gashendel op de stand N of CHOKE (bij koude motor).
		Zet de gashendel op stand max. of START (bij warme motor).
	Maaier staat in hoog gras. Zet de maaier op een oppervlak met laag gras.
	Geen brandstof in de tank. Vul de tank met schone, verse brandstof.
	Bougiestekker Niet aangesloten. Bougiestekker vaststeken.
	Brandstof oud of vuil. Vervang de brandstof door verse brandstof.
	Luchtfilter verruild.	Luchtfilter reinigen.
	Accu nicht juist ingezet.	Accu juist in het batterijvak op de motorplaatsen en lately vastklikken.
	Accu leeg.	Laad de accu op met het meegeleverde oplaadapparaat.
	Kabel beschadigd.	Controler of de elektrische kabel in orde is.
	Accu defect.	Accu door een gespecialiseerd bedrijf laten controleren.
Ongewone geluiden (gerammel, geratel, geklepper).	Schroeven, moeren of andere bevestigingsonderdelen zichn losgeraatk.	Maak de onderdelen vast. Als de geluiden blijven: Ga waar een gespecialiseerd bedrijf.
Probleem	Mogelijk oorzaak/oorzaken	Oplossing
Schokken, trillingen. Mes los. Laat de mesbevestigingschroef door	een reparatiebedrijf vastdraaien.
	Mes beschadigd. Laat het mes door een reparatiebedrijfervangen.
	Mes Niet goed uitgebalanceerd. Laat het mes door een reparatiebedrijfervangen of uitbalanceren.
	Motorbevestiging losgeraakt. Motor latent vastzetten door een reparatiebedrijf.
Machine maait nicht zuiver of toerental daalt.	Gras te hoog. Stel een grotere maaihoogte in of maai eventueel een tweede keer.
Gras blijft liggen of grasbak raaktiet vol	Gras te vochtig. Laat het gazon drogen.
	Uitwerpopening verstopt. Zet de motor uit en kaak de verstopping ongedaan.
	Messen stomp. Laat het mes door een reparatiebedrijfervangen of slijpen.
	Onvoldoende motorvermogen. Maai vaker of kies een grotere maaihoogte.
	Grasvanger vol. Zet de maaier uit en kaak de grasbak leeg.
	Grasvanger vuil. Zet de maaier uit en reinig de openings van de grasvanger.
Wielaandrijving werkt nicht.	V-riem gescheurd of overbrenging defect.	Laat beschadigde delen door een reparatiebedrijfervangen.
	Trekkoord of bowdenkabel defect.	Laat beschadigde delen door een reparatiebedrijfervangen.

Indices

Instruktiuni generale de protectie

(in functie de executatie)

lerices merktieciga izmantošana
