MANUALE UTENTE A 460 A SP HW Wolf Garten

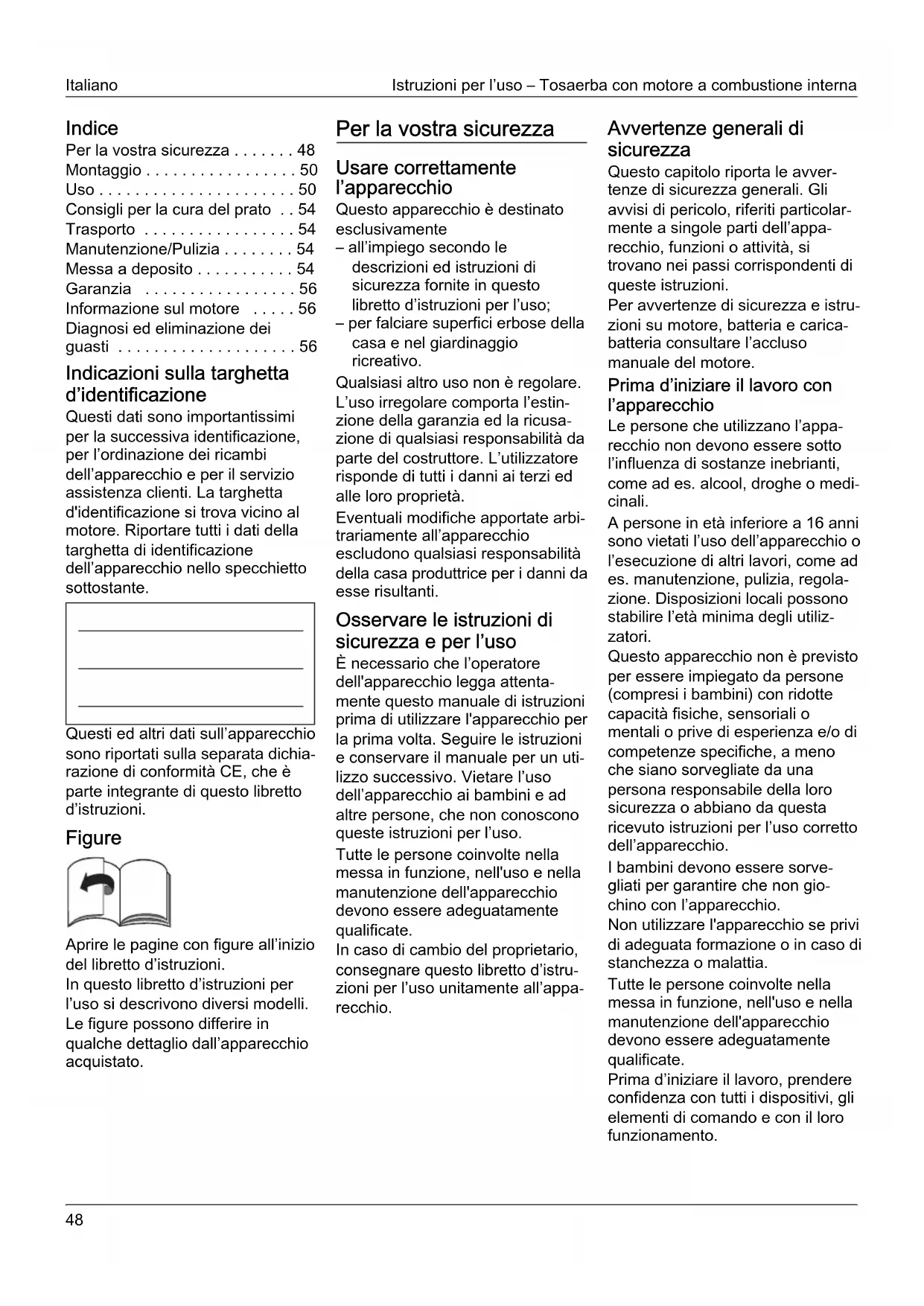

• Indice Per la vostra sicurezza p. 48
• Montaggio p. 50
• Uso p. 50
• Consigli per la cura del prato p. 54
• Trasporto p. 54
• Manutenzione/Pulizia p. 54
• Messa a deposito p. 54
• Garanzia p. 56
• Informazione sul motore p. 56
• Diagnosi ed eliminazione dei guasti Indicazioni sulla targhetta d’identificazione Questi dati sono importantissimi per la successiva identificazione, per l’ordinazione dei ricambi dell’apparecchio e per il servizio assistenza clienti. La targhetta d'identificazione si trova vicino al motore. Riportare tutti i dati della targhetta di identificazione dell’apparecchio nello specchietto sottostante. Questi ed altri dati sull’apparecchio sono riportati sulla separata dichia- razione di conformità CE, che è parte integrante di questo libretto d’istruzioni. Figure Aprire le pagine con figure all’inizio del libretto d’istruzioni. In questo libretto d’istruzioni per l’uso si descrivono diversi modelli. Le figure possono differire in qualche dettaglio dall’apparecchio acquistato. Per la vostra sicurezza Usare correttamente l’apparecchio Questo apparecchio è destinato esclusivamente – all’impiego secondo le descrizioni ed istruzioni di sicurezza fornite in questo libretto d’istruzioni per l’uso; – per falciare superfici erbose della casa e nel giardinaggio ricreativo. Qualsiasi altro uso non è regolare. L’uso irregolare comporta l’estin- zione della garanzia ed la ricusa- zione di qualsiasi responsabilità da parte del costruttore. L’utilizzatore risponde di tutti i danni ai terzi ed alle loro proprietà. Eventuali modifiche apportate arbi- trariamente all’apparecchio escludono qualsiasi responsabilità della casa produttrice per i danni da esse risultanti. Osservare le istruzioni di sicurezza e per l’uso È necessario che l’operatore dell'apparecchio legga attenta- mente questo manuale di istruzioni prima di utilizzare l'apparecchio per la prima volta. Seguire le istruzioni e conservare il manuale per un uti- lizzo successivo. Vietare l’uso dell’apparecchio ai bambini e ad altre persone, che non conoscono queste istruzioni per l’uso. Tutte le persone coinvolte nella messa in funzione, nell'uso e nella manutenzione dell'apparecchio devono essere adeguatamente qualificate. In caso di cambio del proprietario, consegnare questo libretto d’istru- zioni per l’uso unitamente all’appa- recchio. Avvertenze generali di sicurezza Questo capitolo riporta le avver- tenze di sicurezza generali. Gli avvisi di pericolo, riferiti particolar- mente a singole parti dell’appa- recchio, funzioni o attività, si trovano nei passi corrispondenti di queste istruzioni. Per avvertenze di sicurezza e istru- zioni su motore, batteria e carica- batteria consultare l’accluso manuale del motore. Prima d’iniziare il lavoro con l’apparecchio Le persone che utilizzano l’appa- recchio non devono essere sotto l’influenza di sostanze inebrianti, come ad es. alcool, droghe o medi- cinali. A persone in età inferiore a 16 anni sono vietati l’uso dell’apparecchio o l’esecuzione di altri lavori, come ad es. manutenzione, pulizia, regola- zione. Disposizioni locali possono stabilire l’età minima degli utiliz- zatori. Questo apparecchio non è previsto per essere impiegato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e/o di competenze specifiche, a meno che siano sorvegliate da una persona responsabile della loro sicurezza o abbiano da questa ricevuto istruzioni per l’uso corretto dell’apparecchio. I bambini devono essere sorve- gliati per garantire che non gio- chino con l’apparecchio. Non utilizzare l'apparecchio se privi di adeguata formazione o in caso di stanchezza o malattia. Tutte le persone coinvolte nella messa in funzione, nell'uso e nella manutenzione dell'apparecchio devono essere adeguatamente qualificate. Prima d’iniziare il lavoro, prendere confidenza con tutti i dispositivi, gli elementi di comando e con il loro funzionamento.Istruzioni per l’uso – Tosaerba con motore a combustione internaItaliano p. 56

Conservare il carburante solo nei contenitori a tal fine autorizzati e mai in prossimità di fonti di calore (ad es. stufe o scaldabagni). Rifornire l’apparecchio solo all’aperto. Non rifornire mai l’apparecchio a motore in moto, oppure a motore caldo. Sostituire la marmitta, il serbatoio o il coperchio del serbatoio se sono danneggiati. Prima dell’uso controllare, – se il raccoglierba funziona e la valvola d’espulsione chiude correttamente. Sostituire immediatamente le parti danneggiate, usurate o mancanti. – se gli utensili di taglio, i perni di fissaggio e tutto il gruppo di taglio sono usurati o danneggiati. Al fine di escludere squilibri, fare sostituire da un’officina specializzata sempre il set completo delle parti usurate o danneggiate. Il caricabatteria fornito a corredo è previsto esclusivamente per caricare la batteria utilizzata nell’apparecchio. La batteria deve essere ricaricata solo con questo caricabatteria. I ricambi e gli accessori devono avere i requisiti stabiliti dal pro- duttore. Usare perciò solo ricambi/ accessori originali, oppure ricambi/ accessori autorizzati dalla casa produttrice. Per la sostituzione atte- nersi sempre alle indicazioni fornite per il montaggio. L'utilizzo di ricambi o accessori non autorizzati dal costruttore può costituire un notevole rischio per la sicurezza. Far eseguire le riparazioni esclusi- vamente da tecnici specializzati e qualificati o presso un'officina spe- cializzata. Far eseguire tutti i lavori di manu- tenzione entro i termini stabiliti per mantenere l'apparecchio in uno stato di esercizio sicuro. Durante il lavoro con l’apparecchio Durante il lavoro con oppure a questo apparecchio indossare un abbigliamento adeguato, come per esempio: – calzature di sicurezza, – pantaloni lunghi, – abiti aderenti, – protezione acustica, – occhiali protettivi. L'uso di dispositivi di protezione individuale riduce il rischio di lesioni. Evitare di indossare indumenti larghi o con cordini o cinture penzo- lanti. Lavorare senza protezione per l'udito può portare alla perdita dell'udito. Fare delle pause anche se si indossano protezioni per l'udito, in modo da far riposare l'udito. Tutti i dispositivi di sicurezza dell’apparecchio devono essere sempre completi e in perfetto stato. Non apportare modifiche ai dispo- sitivi di sicurezza. Usare l’apparecchio solo nello stato tecnico prescritto e fornito dalla casa produttrice. Non modificare mai le regolazioni originali del motore. Evitare fiamme libere e la forma- zione di scintille, non fumare. Note sulle vibrazioni: l'effetto delle vibrazioni può causare danni ai nervi e disturbi della circolazione sanguigna nelle mani e nelle braccia. – Durante i lavori di in ambienti freddi indossare indumenti caldi e tenere le mani calde e asciutte. – Fare delle pause. – Se si nota perdita di sensibilità, formicolio, dolore o pallore della pelle delle dita o delle mani, smettere di lavorare con la macchina e consultare eventualmente un medico. Prima di qualsiasi lavoro a questo apparecchio Per proteggersi da lesioni, prima di qualsiasi lavoro (ad es. lavori di manutenzione e regolazione) e il trasporto (ad es. sollevare o portare) per questo apparecchio – spegnere il motore, – estrarre la chiave di accensione (se disponibile), – attendere che tutte le parti mobili siano completamente ferme; il motore deve essersi raffreddato, – per impedire un avviamento accidentale del motore, estrarre il cappuccio della candela d’accensione sul motore, – rimuovere dal motore la batteria di avviamento, – osservare le avvertenze di sicurezza aggiuntive nel manuale d’istruzioni del motore. Dopo il lavoro con l’apparecchio Non abbandonare mai l’appa- recchio senza spegnere il motore ed estrarre la chiave di accensione, se disponibile. Dispositivi di sicurezza Figura 1 Pericolo Non usare mai un apparecchio con dispositivi di sicurezza danneggiati o non montati. Leva di sicurezza (1) La leva di sicurezza serve per la vostra sicurezza, per arrestare in caso di emergenza motore e gruppo lame. È vietato cercare d’aggirare la sua funzione. Valvola d’espulsione (2) o paracolpi (3) La valvola d’espulsione/il paracolpi protegge l’utilizzatore da ferite causate dall’apparato falciante o da oggetti duri proiettati verso l’esterno. L’uso dell’apparecchio è consentito solo con la valvola d’espulsione o il paracolpi montati. !Italiano Istruzioni per l’uso – Tosaerba con motore a combustione interna

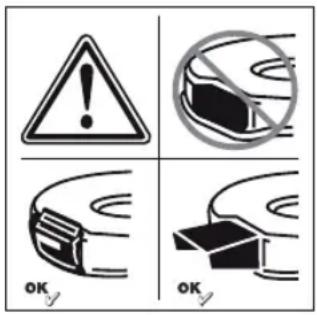

Simboli sull'apparecchio Sull’apparecchio si trovano diversi simboli in forma di autoadesivi. Spiegazione dei simboli: Attenzione! Prima della messa in fun- zione leggere le istru- zioni per l’uso. Allontanare i terzi dalla zona di pericolo! Prima di qualsiasi lavoro all’appa- recchio e prima di abbandonare l’appa- recchio, spegnere il motore ed estrarre la chiave di accensione. Osservare le istru- zioni supplementari nel capitolo «Per la vostra sicurezza». Prima di eseguire lavori sugli utensili di taglio staccare il cap- puccio della candela d'accensione! Tenere dita e piedi lontano dagli utensili di taglio! Prima di regolare o pulire l’apparecchio o prima del controllo, spe- gnere l’apparecchio e staccare il cappuccio della candela d'accensione. Pericolo di ferite – lavorare solo con l’espulsore montato. Conservare sempre ben leggibili questi simboli sull’apparecchio. Simboli nelle istruzioni In questo libretto di istruzioni si usano simboli che indicano pericoli o contrassegnano avvertenze importanti. Le spiegazioni dei simboli sono: Pericolo Si richiama l’attenzione su pericoli relativi all’attività descritta, durante la quale sussiste un pericolo per le persone. Attenzione Si richiama l’attenzione su pericoli relativi all’attività descritta, che può comportare un danno per l’appa

recchio. Avvertenza Indica informazioni e consigli di impiego importanti. Montaggio Il montaggio dell'apparecchio è rappresentato con figure su un allegato illustrato separato. Avvertenza per lo smaltimento Smaltire secondo le norme locali i residui dell’imballaggio inutilizzati, gli apparecchi dismessi ecc. Uso Osservare anche le istruzioni nel manuale del motore. Pericolo Infortunio – Persone, bambini e/o animali non devono mai trattenersi in prossimità dell’apparecchio durante la falciatura. Pericolo di ferite a causa di pietre ed altri oggetti proiettati verso l’esterno. Caduta – Condurre l'apparecchio sempre al passo. – Prestare particolare attenzione quando si falcia muovendosi indietro e tirando l’apparecchio verso di sé. – Durante la falciatura su suoli in forte pendenza l’apparecchio può ribaltarsi ferendovi. Falciare procedendo in senso trasversale alla pendenza, mai verso l’alto o il basso. Non effettuare la tosatura su superfici con pen

denza superiore al 20%. – Essere particolarmente cauti quando si cambia direzione di marcia e prestare sempre atten

zione a non perdere l’equilibrio. – Durante la falciatura in zone limite sussiste pericolo di ferite. È pericoloso falciare in pros

simità di bordi, siepi o pendii ripidi. Durante la falciatura osservare la distanza di sicu

rezza. – Nella falciatura su erba umida, a causa della ridotta aderenza al terreno, l’apparecchio può slittare provocando la vostra caduta. Falciate solo quando l’erba è asciutta. – Lavorare solo alla luce del giorno o con una luce artificiale suffi

ciente. Pericolo di ferite – Si deve sempre rispettare la distanza di sicurezza dall’utensile in rotazione data dai bracci del manubrio. – L’area di lavoro dell’operatore durante il funzionamento è dietro al braccio di guida.

!Istruzioni per l’uso – Tosaerba con motore a combustione internaItaliano

– Non avvicinare mai le mani o i piedi a parti in rotazione. – Non usare l’apparecchio in pre

senza di cattive condizioni mete

orologiche, ad es. in caso di pericolo di pioggia o di tem

porale. – Utilizzare l'apparecchio solo con tempo secco. – Non esporre l'apparecchio alla pioggia e all'umidità. Durante i lavori su erba bagnata l'appa

recchio può slittare a causa della minore aderenza al suolo. – Fermare il motore ed attendere che l’utensile di taglio sia fermo: – prima d’inclinare l’apparecchio, – per trasportare l’apparecchio su superfici diverse dal prato, – Spegnere il motore, per impedire un suo avviamento involontario: Estrarre la chiave di accensione (se disponibile), rimuovere dal motore la batteria di avviamento, attendere che il motore si raf

freddi e staccare il cappuccio della candela d'accensione, – prima di eliminare otturazioni e blocchi nell’espulsore, – prima di controllare, pulire, regolare il tosaerba o di eseguire lavori sull’apparecchio, – se è stato colpito un oggetto estraneo. In caso di danni rivolgersi all’officina specializzata, – se l’apparecchio comincia a vibrare in modo insolitamente forte. Controllare subito l’apparecchio. – Non sollevare o trasportare mai un apparecchio con il motore in moto. – Controllare il terreno, sul quale s’intende impiegare l’appa

recchio, e rimuovere tutti gli oggetti che possono essere inve

stiti e proiettati. – Se un corpo estraneo (ad es. una pietra) viene colpito dagli utensili di taglio, oppure se l’apparecchio comincia a vibrare in modo insolito: Spegnere subito il motore. Prima di rimettere l'apparecchio in funzione, farlo controllare da un'officina specializzata per accertare eventuali danni. – Non mettersi mai innanzi alle valvole d’espulsione erba delle falciatrici. Apparecchi con raccoglierba: – Se si toglie il raccoglierba, si possono causare ferite a se stessi o a terzi a causa di mate

riale falciato o di corpi estranei proiettati verso l’esterno. Non vuotare mai il raccoglierba quando il motore è in moto. Spe

gnere l’apparecchio. Pericolo di asfissia da monossido di carbonio. Il motore a combustione interna deve funzionare solo all’aperto. Pericolo di esplosione e di incendio – I vapori di benzina sono esplosivi e la benzina è altamente infiam

mabile. – Introdurre il carburante prima di avviare il motore. Tenere il ser

batoio del carburante chiuso quando il motore è in moto o ancora caldo. – Aggiungere carburante solo a motore spento e freddo. Evitare fiamme libere e la formazione di scintille, non fumare. Rifornire l’apparecchio solo all’aperto. – Non avviare il motore se vi è stato un trabocco di carburante. Rimuovere l’apparecchio dalla superficie bagnata con il carbu

rante ed attendere finché i vapori di carburante non si sono dispersi. – Per evitare il pericolo d’incendio, si consiglia di mantenere libere da erba oppure da olio fuoruscito le parti seguenti: – Motore – Scappamento – Batterie/accumulatori – Serbatoio benzina. Pericolo d´inciampo – Condurre l'apparecchio sempre al passo. Attenzione Danni all’apparecchio – Pietre, rami sparsi oppure oggetti simili possono provocare danni all’apparecchio ed al suo buon funzionamento. Prima di ogni impiego, rimuovere gli oggetti solidi dal campo di lavoro. – Usare l’apparecchio solo in per

fetto stato. Prima di ogni uso ese

guire un controllo visivo dell’apparecchio. Controllare specialmente eventuali danni ed il fissaggio di dispositivi di sicu

rezza, elementi di comando e collegamenti a vite. Prima dell’uso sostituire le parti danneggiate. – Non utilizzare mai una batteria che si è deformata, è caduta o danneggiata. – Non esporre la batteria e il cari

cabatteria alla pioggia o all’umidità. Orario d’uso autorizzato Osservare le norme nazionali/ comunali con riferimento gli orari consentiti per l’uso (chiedere even- tualmente alla propria autorità com- petente). Indicazioni di posizione Per indicare le posizioni sull’appa- recchio (ad es. sinistra, destra) fac- ciamo sempre riferimento al braccio di guida visto nella dire- zione di lavoro dell’apparecchio. Alla prima messa in funzione Introdurre l’olio motore Attenzione Per motivi di trasporto l’apparec

cante. Perciò alla prima messa in funzione introdurre innanzi tutto l’olio lubrificante, vedi manuale d’istruzioni del motore.Italiano Istruzioni per l’uso – Tosaerba con motore a combustione interna

Caricare la batteria (Apparecchi con avviamento elet- trico) Osservare e seguire tutte le avvertenze e le informazioni relative alla batteria e al caricabatteria contenute nel manuale del motore. Pericolo di corrosione/ intossicazione In casi estremi prevedere la fuoru

scita di liquidi o di gas. Pericolo di scossa elettrica Prima di ogni uso controllare se il caricabatteria presenta danni esterni. Non usare mai un carica

batteria danneggiato o che è stato fatto cadere. Attenzione – Assicurarsi che la rete funzioni secondo i dati riportati sulla tar

ghetta del caricabatteria, a 220– 230 V e 50 Hz. – Proteggere la batteria e il carica

batteria da umidità, pioggia, neve e gelo. – Caricare le batterie solo in ambienti ben ventilati ed asciutti. – Dopo avere rimosso la batteria, scollegare il caricabatteria dalla rete. – Non inserire mai oggetti nei con

tatti della batteria. – Prima di procedere a qualsiasi lavoro sul caricabatteria, scolle

garlo dalla rete. – Non aprire la batteria e il carica

batteria. Fare eseguire tutti i lavori alla batteria e al caricabat

teria da un’officina specializzata. Figura 2 Al primo uso dell’apparecchio caricare la batteria per ca. 1 ora. Utilizzare solo il caricabatteria compreso nella fornitura. Avvertenza Per esaurienti informazioni sul pro- cesso di carica e sull’indicatore di carica della batteria consultare il manuale del motore. Avvertenza per la rottamazione del caricabatteria Il caricabatteria è soggetto alle norme per lo smaltimento degli apparecchi elettrici. Osservare le norme locali. Lavori di regolazione prima di ogni uso Pericolo di lesioni Prima di qualsiasi lavoro a questo apparecchio – Spegnere il motore. – Estrarre la chiave di accensione (se disponibile), – Attendere che tutte le parti mobili si siano fermate completamente; il motore deve essersi raf

freddato. – Staccare il cappuccio della candela d'accensione, per impedire un avviamento del motore per errore, – Rimuovere dal motore la batteria di avviamento. Agganciare il raccoglierba (solo per gli apparecchi con racco- glierba) Figura 11 Sollevare la valvola di espulsione e agganciare il raccoglierba. Regolare l’altezza di taglio Attenzione Su terreno accidentato scegliere l’altezza di taglio in modo che la lama di taglio non entri mai in con

tatto con il terreno. Figura 3 e 4 Regolare come desiderato l’altezza di taglio dell’erba. Possibilità di regolazione (a seconda del modello) da ca. 3 cm a massimo 9 cm. Avvertenza Negli apparecchi con regolazione a ruote indipendenti regolare tutte le ruote alla stessa altezza. Modello A - figura 3 Tirare la linguetta ed arrestarla nella posizione desiderata. Modello B - figura 4 Spingere verso avanti o verso dietro la leva della regolazione centrale d’altezza ed arrestarla nella posizione desiderata. Fare rifornimento di carburante e controllare il livello dell’olio Rifornire con benzina senza piombo (vedi manuale del motore). Riempire il serbatoio del carburante fino a massimo 2 cm sotto il bordo inferiore del bocchettone di riempimento. Chiudere bene il serbatoio del carburante. Controllare il livello dell’olio, se necessario aggiungere (vedi «Manuale del motore»). Pulire il vano batteria del motore Rimuovere dal vano batteria corpi estranei e sporcizia con straccio e spazzola. Avviare il motore Figura 5 Pericolo Per proteggersi da ferite, – non avviare il motore quando si è innanzi all’espulsore; – Tenere mani e piedi lontano dall’apparato falciante; – non avvicinare mai pani, piedi o altre parti del corpo alle parti in rotazione. Mantenersi sempre a debita distanza dall’espulsore. Prima d’avviare il motore, disac

coppiare tutti gli utensili di taglio e gli azionamenti. All’avviamento non ribaltare l’appa

recchio. Deporre l’apparecchio su una superficie piana possibilmente con erba corta o poca erba. Avvertenze sul motore – Osservare le informazioni nel manuale del motore. – Alcuni modelli non sono dotati di leva dell’acceleratore, il numero di giri è regolato automaticamente Il motore gira sempre alla velocità ottimale. Inserire la batteria di avviamento nel vano batteria del motore fino all’innesto in sede – figura 5A.

!Istruzioni per l’uso – Tosaerba con motore a combustione internaItaliano

Aprire il rubinetto della benzina (se disponibile). Mettere la leva dell’acceleratore (se presente) su /max – figura 5B. Stando dietro l’apparecchio – premere e mantenere premuta la leva di sicurezza – figura 5C. Azionare la chiave di accensione sul braccio di guida finché il motore non va in moto (tentativo di avviamento max. 5 secondi, attendere almeno 1 minuto prima del tentativo seguente) – figura 5C. Quando il motore è in moto: Dopo l’avviamento del motore, spingere la leva dell’acceleratore (se presente) fra /max e /min, in modo da riscaldare brevemente il motore. Per la falciatura del prato, disporre la leva dell’acceleratore (se disponibile) sul massimo. Avvertenza Per altre informazioni relative all’uso del motore, consultare il manuale d’istruzioni del motore. Arrestare il motore Figura 7 Portare la leva dell’acceleratore (se presente) in posizione / min. Rilasciare la leva di sicurezza. Il motore e l’utensile di taglio si fermano dopo breve tempo. Lavoro con l’apparecchio Inserire/disinserire le ruote motrici (solo apparecchi con ruote motrici) Figura 6 Inserire le ruote motrici : Spingere in avanti la staffa di trasmissione ruote (2) insieme alla staffa di sicurezza (1). Quanto più la si spinge in avanti, tanto più veloce procederà l’apparecchio. Disinserire le ruote motrici : Tirare indietro completamente la staffa di trasmissione ruote (2) insieme alla staffa di sicurezza (1). Avvertenza Per motivi strutturali, tirando l’appa- recchio indietro le ruote posteriori possono presentare una forte resi- stenza. In tal caso non si tratta di un guasto all’apparecchio, bensì di un comportamento determinato da motivi tecnici. Rimedio (a seconda del modello): spingere prima l’apparecchio un poco in avanti senza tenere tirata la staffa di trasmissione, dopo tirarlo indietro. Togliere e vuotare il raccoglierba (apparecchi con raccoglierba) Figura 11 Se sul terreno resta erba tagliata o se l’indicatore del livello di riempi- mento (opzione, figura 12) indica che il cesto è pieno: Rilasciare la leva di sicurezza ed attendere che il motore sia fermo. Sollevare la valvola di espulsione e sganciare il raccoglierba. Vuotare il contenuto. Lavorare senza raccoglierba Togliendo il raccoglierba, la valvola di espulsione si chiude abbas- sandosi. Durante il lavoro senza raccoglierba, l’erba tagliata viene proiettata direttamente verso il basso. Conversione alla pacciamatura (negli apparecchi con accessorio di pacciamatura opzionale) Apparecchi con scarico posteriore: Figura 8A Sollevare la valvola d’espulsione. Smontare il raccoglierba. Inserire il cuneo di pacciamatura (secondo il modello). Abbassare la valvola d’espulsione. Avvertenza I modelli con funzione di paccia- matura integrata non hanno bisogno di un cuneo di paccia- matura separato; questa funzione viene assolta da una valvola poste- riore dotata di forma speciale (figura 8B). Cambiare gli apparecchi sullo scarico laterale (a seconda della versione) Se disponibile: rimuovere il raccoglierba e vuotare dalla valvola di scarico posteriore. Sollevare il paracolpi/la chiusura pacciame e montare lo scarico laterale (figura 9). Fine del lavoro Estrarre la chiave di accensione (se disponibile). Attendere che tutte le parti mobili siano completamente ferme; il motore deve essersi raffreddato, Chiudere il rubinetto della benzina (se disponibile – vedi manuale del motore). Estrarre il cappuccio della candela d’accensione sul motore. Vuotare il raccoglierba. Rimuovere dal motore la batteria di avviamento - figura 16. Se necessario, ricaricare la batteria. Figura 17 Per controllare lo stato di carica premere il pulsante (1) sulla batteria. I LED (2) indicano lo stato di carica approssimativo. Se un LED lampeggia, ricaricare subito la batteria. Avvertenza Depositare gli apparecchi in ambienti chiusi solo a motore freddo.Italiano Istruzioni per l’uso – Tosaerba con motore a combustione interna

Consigli per la cura del prato Alcuni consigli per fare crescere il prato sano e uniforme. Falciatura Il prato è costituito da diversi tipi di erbe. Falciandolo spesso, cre- scono di più le erbe che sviluppano molte radici e formano una solida cotica erbosa. Se si effettua rara- mente la tosatura, si svilupperanno prevalentemente erbe alte e altre erbe selvatiche (ad es. trifoglio, margherite). L’altezza normale di un prato è ca. 4–5 cm. È consigliabile effettuare la tosatura solo

dell’altezza totale; tagliare dunque da 7–8 cm ad altezza normale. Se possibile, non tagliare il prato a meno di 4 cm altrimenti, in caso di siccità, si danneggia la cotica erbosa. Falciare l’erba alta (p. es. dopo le vacanze) un poco alla volta fino all’altezza normale. Falciare in modo da sovrapporre sempre i bordi delle passate di fal- ciatura. Pacciamatura (con accessorio) Nella falciatura l’erba viene tagliata a pezzettini (di ca. 1 cm) e resta sul terreno. Nel prato si conservano così molte sostanze nutritive. Per un risultato ottimale, l’erba del prato deve essere mantenuta sempre corta, vedi anche capitolo «Falciare». Per la pacciamatura osservare le istruzioni seguenti: – Non tagliare erba bagnata. – Non falciare mai più di max. 2 cm della lunghezza totale dell’erba. – Avanzare lentamente. – Utilizzare il massimo numero di giri del motore. – Pulire regolarmente l’apparato falciante. Trasporto Tratti brevi a mano Pericolo Eventuali oggetti possono essere colpiti dall’apparato falciante in rotazione e proiettati, causando con ciò danni. Per muovere l’apparecchio su superfici diverse dal prato, spe

gnere prima il motore. Con un veicolo Pericolo Prima di ogni trasporto spegnere il motore e lasciarlo raffreddare. Staccare il cappuccio della candela d'accensione. Non trasportate l’apparecchio in posizione ribaltata. Per il trasporto sopra o dentro a un veicolo, fissare adeguatamente l’apparecchio contro lo sposta

mento accidentale. Trasportare l’apparecchio solo con il serbatoio del carburante vuoto. Il tappo del serbatoio deve essere ben chiuso. Apparecchi con braccio ribaltabile: Figura 10 Per conservare con meno ingombro l’apparecchio ripiegare il braccio del manubrio. Manutenzione/Pulizia Pericolo Per proteggersi da ferite, prima di qualsiasi lavoro all’apparecchio – Spegnere il motore, – Estrarre la chiave di accensione (se disponibile), – Attendere che tutte le parti mobili siano completamente ferme; il motore deve essersi raf

freddato, – per impedire un avviamento acci

dentale del motore, estrarre il cappuccio della candela d’accensione sul motore, – Rimuovere dal motore la batteria di avviamento, – Osservare le avvertenze di sicu

rezza aggiuntive nel manuale d’istruzioni del motore. Pericolo Per proteggersi da ferite causate dall’apparato falciante, fare ese

guire tutti i lavori, come sostitu

zione o raffilatura della lama di taglio, solo da un’officina specializ

zata (sono necessari utensili spe

ciali). Attenzione Inclinare l’apparecchio sempre in modo che la candela d’accensione sia rivolta verso l’alto, per evitare che il carburante o l’olio possano causare danni al motore. Avvertenza Una cura regolare assicura una lunga durata e un funzionamento privo di inconvenienti. Una manu- tenzione insufficiente dell'apparec- chio può portare a difetti rilevanti ai fini della sicurezza. Manutenzione Attenzione Osservare le istruzioni di manuten

zione del manuale di istruzioni del motore. Alla fine della stagione, fare controllare e sottoporre a manutenzione l’apparecchio da un’officina specializzata. Fare eseguire qualsiasi riparazione solo da un’officina specializzata. Attenzione Pericolo d’inquinamento ambientale da olio per motori. Dopo un cambio dell’olio, conse

gnare l’olio usato ad un centro di raccolta di olio usato o ad un’impresa di smaltimento. Inquinamento ambientale causato da batterie/accumulatori. Non gettare le batterie/accumula

tori esauste nei rifiuti domestici. Consegnare le batterie/accumula

tori esauste al proprio fornitore oppure ad un’impresa di smalti

mento. Smontare la batterie/accu

mulatori, prima di rottamare l’apparecchio.

!Istruzioni per l’uso – Tosaerba con motore a combustione internaItaliano

Avvertenza Osservare gli intervalli per il con- trollo e la manutenzione nel manuale del motore. A seconda del modello, l’appa- recchio è dotato di un indicatore elettronico di manutenzione (figura 13). Oltre alle istruzioni di manuten- zione scritte, osservare le corri- spondenti indicazioni di manuten- zione. L’uso ed altre informazioni risultano dal separato libretto di istruzioni per l’uso accluso all’indi- catore di manutenzione. Prima d’ogni uso Controllare il livello dell’olio, aggiungere olio se necessario. Controllare che tutti i raccordi a vite siano ben stretti e stringere, se necessario. Controllare i dispositivi di sicurezza. Rimuovere corpi estranei e sporcizia dal vano batteria del motore con straccio e spazzola. Controllare il punto di presa del giunto: (solo apparecchi con ruote motrici) – Quando il motore è in moto e la trazione delle ruote è disinserita, l’apparecchio non deve muoversi verso avanti. – Quando il motore è in moto e la trazione delle ruote è inserita, l’apparecchio deve avanzare. Figura 15 A seconda della versione, il tirante Bowden di trasmissione ruote può essere spostato indietro passandolo dal foro di fissaggio A al foro B. Avvertenza Necessario solo se, a causa dell’usura, a staffa di trasmissione ruote completamente premuta in avanti, la velocità si riduce sempre di più. Dopo le prime 2–5 ore di servizio Cambiare l’olio, vedi accluso manuale d’istruzioni del motore. Dopo ogni falciatura o quando è necessario Ricaricare la batteria. Una volta ogni stagione Cambiare l’olio, vedi accluso manuale d’istruzioni del motore. Lubrificare i punti di snodo e la molla di filo della valvola d’espulsione. Alla fine della stagione, fare controllare e sottoporre a manutenzione l’apparecchio da un’officina specializzata. Fare controllare regolarmente la batteria ed il caricabatteria (min. 1 volta ogni anno) da un’officina specializzata. Pulizia Attenzione Pulire l’apparecchio dopo ogni uso. Un apparecchio non pulito è sog

getto a danni al funzionamento ed ai materiali. Per la pulizia non usare pulitrici ad alta pressione. Pulizia del raccoglierba (solo per gli apparecchi con racco- glierba) Il modo più semplice è la pulizia subito dopo la falciatura. Smontare e vuotare il raccoglierba. Il raccoglierba può essere pulito con un forte getto d’acqua (tubo flessibile da giardino). Prima dell’uso successivo, attendere che il raccoglierba si asciughi completamente. Pulire il tosaerba Pericolo Durante il lavoro al gruppo lame vi è pericolo di procurarsi ferite. Per proteggersi, indossare guanti pro

tettivi da lavoro. Attenzione Inclinare l’apparecchio sempre in modo che la candela d’accensione sia rivolta verso l’alto, per evitare che il carburante o l’olio possano causare danni al motore. Per non danneggiare parti elettri

che, non spruzzare l’apparecchio con acqua. Proteggere batteria e caricabatte

ria dall’umidità. Pulire l’apparecchio possibilmente subito dopo la falciatura. Pulire il vano batteria del motore Rimuovere corpi estranei e sporcizia dal vano batteria del motore con straccio e spazzola. Apparecchi senza sistema di lavaggio dell’apparato falciante: Pulire il vano di taglio e la valvola di espulsione con una spazzola, uno spazzolone o straccio. Rimettere l’apparecchio sulle ruote e rimuovere tutti i residui di erba e di sporco. Apparecchi con sistema di lavaggio dell’apparato falciante: Figura 14 I rasaerba con sistema di lavaggio dell'apparato falciante sono dotati di un raccordo per l'acqua. Questo serve per rimuovere con l'acqua residui di erba dalla parte inferiore dell'apparato falciante evitando così depositi di prodotti chimici cor- rosivi. Dopo la falciatura procedere come segue: Disporre l'apparecchio su una superficie pianeggiante, libera da detriti, pietre ecc. Avvertenza Il convogliatore di scarico non deve essere rivolto verso case, garage e simili costruzioni. Montare un adattatore per tubo flessibile (accessorio nella fornitura) su un tubo flessibile dell'acqua e collegarlo al raccordo dell'acqua dell'apparato falciante. Aprire il rubinetto dell’acqua. Avviare il motore e lasciarlo funzionare per alcuni minuti. !Italiano Istruzioni per l’uso – Tosaerba con motore a combustione interna

Fermare il motore e allontanare il tubo flessibile dell'acqua dall'apparecchio. Terminata l'operazione di lavaggio: avviare il motore e lasciarlo in funzione per alcuni minuti, per asciugare la parte inferiore dell'apparato falciante. Arrestare il motore. Messa a deposito Pericolo Pericolo di esplosione e d’incendio. Non conservare mai l’apparecchio contenente carburante (benzina) nel serbatoio in ambienti, nei quali i vapori del carburante possono entrare in contatto con fuoco aperto o scintille. Attenzione Danni materiali all’apparecchio. – Conservare l’apparecchio (dopo il raffreddamento del motore) solo in locali puliti ed asciutti. – Al momento del rimessaggio, ad es. durante l’inverno, pro

teggere l’apparecchio dalla ruggine. – Conservare batteria e caricabat

teria in un luogo fresco e asciutto. – Proteggere la batteria e il carica

batteria da umidità, pioggia, neve e gelo. Alla fine della stagione, oppure se l’apparecchio non viene usato per oltre un mese, Scaricare il carburante in un idoneo contenitore e mettere il motore fuori servizio come descritto nel manuale d’istruzioni del motore. Attenzione Scaricare il carburante solo all’aperto. Pulire l’apparecchio e il raccoglierba. Per proteggere dalla ruggine tutte le parti metalliche, strofinarle con uno straccio unto d’olio (olio non resinoso), oppure spruzzarle con olio spray. Caricare la batteria. Garanzia In ogni paese sono valide le condi- zioni di garanzia pubblicate dalla nostra società, o dall’importatore. Nei limiti della garanzia, i guasti all’apparecchio vengono risolti gra- tuitamente, se originati da difetti di materiale o di fabbricazione. Nel caso previsto dalla garanzia pre- ghiamo di rivolgersi al proprio rivenditore oppure alla più vicina filiale. Informazione sul motore La casa produttrice del motore risponde di tutti i problemi relativi al motore in riferimento a prestazioni, misurazione della potenza, dati tecnici, garanzia ed assistenza. Le informazioni relative sono riportate nel manuale d’uso fornito a parte. Diagnosi ed eliminazione dei guasti I guasti durante il funzionamento del tosaerba hanno spesso cause semplici, che dovrebbero essere note e poter essere in parte eli- minate autonomamente. In caso di dubbio, il rivenditore oppure un’officina specializzata sono ben disposti a fornire consiglio e aiuto.

Problema Causa possibile Rimedio Il motore non va in moto. Leva dell’acceleratore in posizione errata. Leva dell’acceleratore nella posizione oppure CHOKE (a motore freddo). Leva dell’acceleratore nella posizione /Max. oppure START (a motore caldo). Il tosaerba si trova nell’erba alta. Disporre il tosaerba su una superficie con erba bassa. Carburante esaurito nel serbatoio. Riempire il serbatoio con carburante fresco e pulito. Il cappuccio della candela d’accensione non è inserito. Inserire il cappuccio della candela d’accensione. Carburante vecchio o sporco. Sostituire con carburante fresco. Filtro dell'aria sporco. Pulire il filtro dell'aria.Istruzioni per l’uso – Tosaerba con motore a combustione internaItaliano

Il motore non va in moto. Batteria non inserita correttamente. Inserire e innestare correttamente in sede la batteria nel vano batteria del motore. Batteria scarica. Caricare la batteria con il caricabatteria a corredo. Cavo danneggiato. Controllare se il cavo elettrico è integro. Batteria guasta. Fare controllare la batteria da un’officina specializzata. Rumori insoliti (stridore, fracasso, battiti). Viti, dadi o altri elementi di fissaggio allentati. Fissare le parti. Se i rumori persistono: Rivolgersi ad un’officina specializzata. Scosse, vibrazioni. Lama allentata. Fare stringere la vite di fissaggio della lama in un’officina specializzata. Lama danneggiata. Fare sostituire la lama in un’officina specializzata. Lama non equilibrata correttamente. Fare sostituire o equilibrare la lama in un’officina specializzata. Fissaggio del motore allentato. Fare fissare il motore in un’officina specializzata. Taglio irregolare o la velocità di rotazione si riduce. Erba troppo alta. Regolare una maggiore altezza di taglio, se necessario falciare due volte. L’erba resta a terra o il raccoglierba non si riempie. Erba troppo umida. Attendere che il prato si asciughi. Espulsore otturato. Spegnere il motore. Eliminare l’otturazione. Lame non affilate. Fare sostituire o riaffilare la lama in un’officina specializzata. Potenza del motore insufficiente. Falciare più spesso, scegliere un’altezza di taglio maggiore. Raccoglierba pieno. Spegnere il motore, vuotare il raccoglierba. Raccoglierba sporco. Spegnere il motore, pulire le fessure di ventilazione nel raccoglierba. La trazione delle ruote non funziona. Cinghia trapezoidale spezzata o ingranaggio difettoso. Fare sostituire le parti danneggiate in un’officina specializzata. Tirante a fune/tirante Bowden spezzato. Fare sostituire le parti danneggiate in un’officina specializzata. Problema Causa possibile RimedioEspañol Instrucciones de funcionamiento – Cortadora de césped con motor de combustión interna
